大工15春《建筑制图》在线作业1及答案
XXX《建筑制图(I)2404》15春在线作业1 答案
XXX《建筑制图(I)2404》15春在线作业1答案建筑制图(I)2404》15春在线作业1一、单选题（共30道试题，共90分）1.绘制平、剖面图中被剖切的次要建筑构造的轮廓线时使用（）。
A。
中实线B。
粗实线正确答案：A2.建筑图中标高和总平面图的尺寸单位以（）为单位。
A。
厘米B。
毫米C。
米正确答案：C3.建筑图中标高和总平面图的尺寸单位以（）为单位。
A。
厘米B。
毫米C。
米正确答案：C4.指北针符号尾部的宽度宜为（）mm。
A。
3mmB。
2mmC。
4mmD。
1mm正确答案：A5.竖向定位轴线编号采用（）编写。
A。
阿拉伯数字B。
大写拉丁字母正确答案：B6.图标长边的长度为（），短边的长度为40、30、50mm。
A。
240mmB。
210mmC。
180mmD。
150mm正确答案：C7.能真实反映物体的形状和大小的投影方法为（）。
A。
正投影B。
斜投影正确答案：A8.定位轴线的端部圆的直径为（）mm。
A。
24mmB。
21mmC。
8mmD。
10mm正确答案：C10.国标(GB／T--93)规定的A2图纸幅面（）mm×mm。
A。
420 × 594B。
594 × 841C。
210 × 297D。
297 × 420正确答案：A11.以主视图为准，俯视图在它的（）。
A。
正下方B。
正右侧正确答案：A12.建筑平面图中的外部尺寸，由内至外，第一道尺寸是以（）的基准，标注的门、窗洞口的定形尺寸和定位尺寸。
A。
外轴线B。
定位轴线正确答案：B13.（）是以房屋底层室内主要地面为零点作为基准的标高。
A。
绝对标高B。
相对标高正确答案：B14.指北针符号的圆用细实线绘制，其直径为（）mm。
A。
24mmB。
21mmC。
180mmD。
150mm正确答案：A15.把物体的某一局部向投影面投射所得视图，称为（）。
A。
局部视图B。
正视图正确答案：A16.第二道尺寸是以（）间的距离尺寸。
A。
外轴线B。
大工15春《建筑制图》课程大作业题目及要求参考答案
网络教育学院《建筑制图》大作业
学习中心：
层次：高起专
专业：建筑工程管理
年级：
学生：
辅导教师：赵丽妍
题目一答案：
答：能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）称为三视图。
三视图的投影规律：
1、物体的三个视图按规定展开、摊平在同一平面上以后，具有明确的位置关系，即：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方；
2、主、俯视图长对正（等长）。
主、左视图高平齐（等高）。
俯、左视图宽相等（等宽）。
上面所归纳的“三等”关系，简单地说就是“长对正、高平齐、宽相等”。
对于任何一个物体，不论是整体，还是局部，这个投影对应关系都保持不变。
“三等”关系反映了三个视图之间的投影规律，是我们看图、画图和检查图样的依据；
3、三面视图中不仅反映了物体的长、宽、高，同时也反映了物体的上、下、左、右、前、后六个方位的位置关系。
主视图反映了物体的上、下、左、右方位。
俯视图反映了物体的前、后、左、右方位。
左视图反映了物体的上、下、前、后方位。
应该注意，对于俯视图和左视图来说，凡是靠近主视图的一边（里面）是表示物体的后面；凡是远离主视图的一边（外面），是物体的前面。
一般选体型特征明显的一面作为正视图并平行于正投影面。
尽可能让模型的平面平行或垂直某投影面，以利于反映实形。
绘图步骤：1、形体分析，根据模型的形状和结构特点，分解模型。
2、主视图的选择，主视图投影方向的选择，应以能较好地表达物体的形状特征为主要原。
建筑制图作业答案
《建筑制图》作业一、点、直线、平面的投影1.已知下列各点的两面投影，求出第三投影。
2.已知两点A(10,20,15)、B(15,0,20)，求其三面投影。
3.画出直线AB的第三投影，并判别它对投影面的相对位置。
二、立体的投影1.完成带切口形体的三面投影。
(1),(2),(3),(4)2.补全立体投影所漏的线。
(1),(2),(3),(4),(5),(6),(7),(8),(9)3.已知组合体的两面投影，求其第三面投影。
4.(1)，(2)，(3)。
三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。
，（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。
四、轴测图1.根据立体的三面投影，在空白处画出其正等轴测图。
（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。
2.在未完成的房屋平面图中补充以下作图内容。
3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容4.根据下面的1-1剖视图,在图上补画。
答：（1）（2）中的20为施工图编号，1表示天花板详图编号，并且1号详图放在第20号施工图中，中的20为施工图编号，2表示地板详图编号，并且2号详图放在第20号施工图中，中的21为施工图编号，1表示楼梯板详图编号，并且1号详图放在第21号施工图中5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。
(1)(2).1.级钢筋（钢筋等级），2.钢筋间距，3.不可见轮廓线（板下的梁或墙）。
2.已知楼板的钢筋平面布置图，试作以下选择。
1.B、2.A、3.A、4.B、5.C3.已知L1梁的配筋立面图及1-1断面图，按所示的位置补画以下内容。
（1）（2）4.已知梁L1的配筋立面图及1-1断面图，试补充以下内容。
（1）（2）5.根据L201的立面图及1-1断面图，画出○2号钢筋详图(不标注尺寸)，并作出2-2断面图及填写钢筋编号。

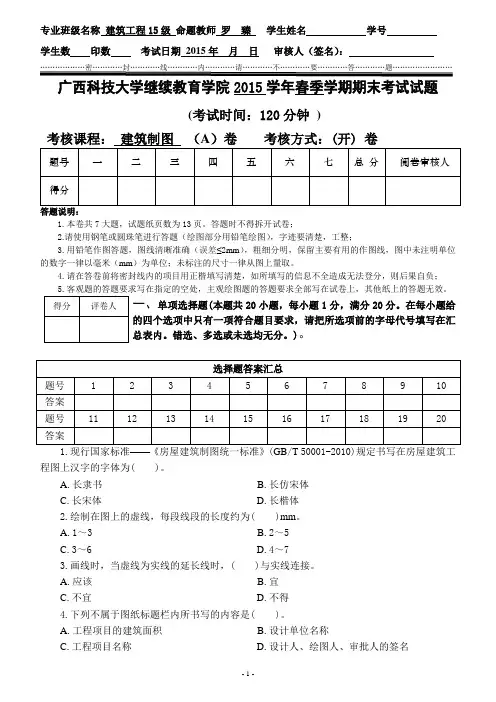

15级建筑工程《建筑制图》试题(A卷)
广西科技大学继续教育学院2015学年春季学期期末考试试题(考试时间：120分钟)1.本卷共7大题，试题纸页数为13页。
答题时不得拆开试卷；2.请使用钢笔或圆珠笔进行答题（绘图部分用铅笔绘图），字迹要清楚，工整；3.用铅笔作图答题，图线清晰准确（误差≤2mm），粗细分明，保留主要有用的作图线，图中未注明单位的数字一律以毫米（mm）为单位；未标注的尺寸一律从图上量取。
4.请在答卷前将密封线内的项目用正楷填写清楚，如所填写的信息不全造成无法登分，则后果自负；一、单项选择题(本题共20小题，每小题1分，满分20分。
在每小题给的四个选项中只有一项符合题目要求，请把所选项前的字母代号填写在汇总表内。
错选、多选或未选均无分。
)。
1.现行国家标准——《房屋建筑制图统一标准》(GB/T50001-2010)规定书写在房屋建筑工程图上汉字的字体为( )。
A.长隶书B.长仿宋体C.长宋体D.长楷体2.绘制在图上的虚线，每段线段的长度约为( )mm。
A.1～3B.2～5C.3～6D.4～73.画线时，当虚线为实线的延长线时，( )与实线连接。
A.应该B.宜C.不宜D.不得4.下列不属于图纸标题栏内所书写的内容是( )。
A.工程项目的建筑面积B.设计单位名称C.工程项目名称D.设计人、绘图人、审批人的签名5.比例用阿拉伯数字表示，比例的字高宜比图名的字高( )。
A.大一号或二号B.小一号或二号C.大小一样D.没有限定6.标注尺寸时，尺寸数字的书写方向有严格要求：在竖直尺寸线中，应标注在尺寸线的( )边，字头朝向( )方。
A.上上B.上下C.左左D.左右7.尺寸标准排列时，小尺寸离图形轮廓线较( )，大尺寸离图形轮廓线较( )。
A.远近B.远下C.近左D.近远8.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于( )mm。
A.10B.15C.20D.259.下列的尺寸标注中错误的是( )。
A. B.C. D.10.手工绘图时，常用( )铅笔画工程图底稿，用( )铅笔加深加粗图线。
大工15春《建筑制图》在线作业1及答案
建筑制图大工15春《建筑制图》在线作业1及答案一,单选题1. A. B. C. D. 若空间一点位于某一坐标轴上，则该点的三个坐标值（）。
均不为零只有一个为零必有两个为零必有三个为零 ?正确答案：C2.A. B. C. D. 某平面图形在 V 面、W 面上的投影均为直线，该平面为（）。
水平面正平面侧平面铅垂面 ?正确答案：A3.A. B. C. D. 下列选项中，不可能是圆锥体截交线的是（）。
等腰三角形圆椭圆正方形 ?正确答案：D4. A. B. C. D. 下列选项中，哪项不是投影三要素的内容。
（）空间被投影物体投射线投影面投射中心 ?正确答案：D5. A. B. C. D. 某点的坐标值为（10,20,30），则该点到 H 面的距离为（）。
10 20 25 30 ?正确答案：D二,多选题1. A. B. C. D. 下列选项中，可能是圆锥上的截交线的有（）。
三角形圆形椭圆形矩形 ?正确答案：ABC2. A. B. C. D. 平面截切圆球所得的截交线总是圆，但是截交线圆的投影可以是（）。
直线圆椭圆三角形 ?正确答案：ABC三,判断题1. 轴测投影分为正轴测投影和斜轴测投影两类，正轴测投影属于平行投影，而斜轴测投影不属于平行投影。
A. 错误 B. 正确 ?正确答案：A2. 投影轴上的点的投影中，有一个投影在投影轴上；另两个投影在原点处。
A. 错误 B. 正确 ?正确答案：A3. 棱柱体的截交线可能是椭圆形。
A. 错误 B. 正确 ?正确答案：A4. 空间平行的两直线段，其轴测投影可能不再平行了。
A. 错误 B. 正确 ?正确答案：A5. 平面投影法包括斜投影、平行投影、中心投影三种。
A. 错误 B. 正确 ?正确答案：A6. 三棱锥的截交线可能是三角形。
A. 错误 B. 正确 ?正确答案：B7. 某两条直线在 H 面和 V 面上的投影均平行，则这两条直线在空间上一定互相平行。
A. 错误 B. 正确 ?正确答案：A8. 一般位置直线的三面投影均小于其实长。
XXX《土木工程制图》15春在线作业1 答案
XXX《土木工程制图》15春在线作业1 答案1.较长的等断面的构件或者构件上有一段较长的等断面，可以通过将该构件假想折断其中间一部分，然后在断开处两侧加上折断线来表示。
2.在房屋建筑图中，可以用一水平的剖切平面，通过门、窗洞将整橦房子剖开，然后画出其整体的平面图，这种水平剖切的剖面图称为平面图。
3.在标高投影图中，为了充分确定形体的空间形状和位置，需要附有一个比例尺，并注明刻度单位。
4.起装饰作用的是面层。
5.在总平面图中，用坐标确定位置时，宜注出房屋三个角的坐标。
6.在剖面图的下方或一侧，需要写上与该图相对应的剖切符号的编号，作为该图的图名，并应在图名下方画上一等长的粗实线。
7.在施工图中，可以在侧立面图上作剖面图。
8.若平面图与剖面图画在同一张图纸上时，宜使它们的宽相等。
9.当正圆锥轴线垂直于H面时，V投影和W投影都是等腰三角形，两腰是圆锥轮廓素线的投影。
10.轴测图是一种单面投影图。
11.表示方向的粗实线画在剖切位置线的左边表示向左投射。
12.各图上所用标高符号以细实线绘制。
13.一般的板面标高比卫生间板面标高高。
14.当投影方向垂直于投影面时，所得到的投影称为正轴测投影。
15.在总平面图中，定位尺寸应注出与原建筑物或道路中心线的联系尺寸。
正确答案：B1.如果两条平行直线在某一投影面上平行，则它们的三面投影都将是平行线。
这是正确的。
2.要将一般位置的平面变换为投影面垂直面，需要使平面内的所有直线都垂直于新的投影面。
因此，这个说法是错误的。
3.长仿宋体的字高与字宽的比例大约为1:0.6，字体高度分为六个级别。
这是正确的。
4.如果两条直线的标高投影相交，且它们的交点处的标高相同，则这两条直线不一定相交。
因此，这个说法是错误的。
5.在阶梯剖面图上不需要画分界线。
因此，这个说法是错误的。
6.根据基础在房屋中的位置，形体应该放置平面上，使H面垂直于地板地面。
因此，这个说法是错误的。
7.在画详图时，轴线编号的圆圈直径通常为3.5mm。
大连理工大学《建筑制图》在线作业2-0001-0
大工《建筑制图》在线作业2-0001
在AutoCAD中，想把一条直线延长到与另一条直线相交，可使用（）命令。
A:修剪
B:延伸
C:偏移
D:阵列
参考选项：B
建筑总平面图中新建房屋的轮廓用()绘制。
A:粗虚线
B:细实线
C:粗实线
D:点划线
参考选项：C
一个垂直于圆柱轴线的平面与圆柱相交,其截交线是()。
A:双曲线
B:抛物线
C:圆
D:椭圆
参考选项：C
建筑平面图的实质是()。
A:水平剖面图
B:垂直剖面图
C:垂直断面图
D:房屋详图
参考选项：A
建筑平面图的实质是（）。
A:水平剖面图
B:垂直剖面图
C:垂直断面图
D:房屋详图
参考选项：A
下列对于图层的论述,正确的有()。
A:在AutoCAD中，可以控制图层的可见性
B:在锁定图层上的对象不能被编辑
C:在冻结图层上的对象将不可见
D:“0”层不能被删除
参考选项：A,B,C,D
1。
大工15春《建筑制图》
三、典型习题（一）填空题1、正等轴测图的三个轴间角分别为，，。
答案：120°，120°，120°。
2、形体上平行于直角坐标轴的直线段，其轴测投影长与原线段实长之比等于相应的。
答案：轴向伸缩系数。
（二）判断题1、空间平行的直线段，在轴测图中仍互相平行。
答案：正确。
2、空间互相垂直的直线段，在正轴测图中仍互相垂直。
答案：错误。
3、空间相互平行的直线，它们的轴测投影可能不平行。
答案：错误。
4、投射方向垂直于轴测投影面得到的轴测图为斜轴测图。
答案：错误。
三、典型习题（一）选择题：1.下面的选项中，不是中心投影法特点的是（）。
A．投影中心移动，投影将随之改变；B．移动空间物体的位置，投影将随之改变；C．移动投影面，投影将随之改变；D．空间物体转动某一角度，其投影不改变。
答案：D2.正投影中投影线与投影面所成的角度为（）。
A．0°B．90°C．120°D．180°答案：B3.下列选项中，不属于平行投影法的投影特性的是（）。
A．类似性B．实形性C．重合性D．等比性答案：C4.三视图的投影规律中的宽相等是指（）。
A．主视图与俯视图的宽相等；B．主视图与左视图的宽相等；C．俯视图与左视图的宽相等；D．以上选项均不正确。
答案：C(二)判断1.正垂面是垂直于水平面的平面。
（）答案：错误2.侧垂面在水平面的投影为直线。
（）答案：错误3.水平面在V面和W面上的投影均为直线。
（）答案：正确4.棱柱的侧棱面与其他侧棱面都平行。
（）答案：错误5.棱锥的侧棱面可能与其他侧棱面平行。
（）答案：错误6.圆柱的母线是圆弧。
（）答案：错误（三）作图题1.做出下面形体的三视图。
答案：2、画出下图所示立体的三视图。
aaaaaa a a a答：3、画出下图所示立体的三视图。
a a a aaa aa答：三、典型习题（一）判断题1、AutoCAD中，可以利用Polygon（多边形）命令直接画正1000边形。
春季西交《建筑制图》在线作业
春季西交《建筑制图》在线作业一、单选题（共40道试题，共80分。
）1.绘图板的工作边为().短边.长边.两边都是.无工作边正确答案：2.三面投影图，是().用中心投影法绘制的单面投影图.用平行投影法绘制的单面投影图.用平行投影法中的正投影法绘制的多面投影图.用斜投影法绘制的单面投影图正确答案：3.《房屋建筑制图统一标准》(G/I50001—2001)中规定，图纸幅面的规格有()种.4.5.6.8正确答案：4.在三面投影图中，能反映形体长和宽的投影图是().水平投影图.正面投影图.侧面投影图.正投影图正确答案：5.()能反映物体的真实形状和大小，在工程制图中得到广泛应用.透视图.垂直投影图.中心投影图.正投影图正确答案：6.水平投影和正面投影应满足()的投影规律.长对正.宽相等.高平齐.长、宽、高都相等正确答案：7.图样上的尺寸数字代表的是().实际尺寸.图线的长度尺寸.随比例变化的尺寸.其他正确答案：8.图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为().1：2：4.2：4：l.4：2：1.2：1：4正确答案：9.画图时，两条平行线之间的净距不宜小于().0.5mm.0.6mm.0.7mm.0.8mm正确答案：10.正等测轴侧图的轴向缩短系数正确的是().1.2.1.0.0.82.0.5正确答案：11.在施工中,L代表().板.柱.梁.墙正确答案：12.在总平面图中新建房屋用()绘制.粗虚线.细实线.粗实线.细虚线正确答案：13.图样上的尺寸数字代表().图样上线段的长度.物体的实际尺寸.随比例变化的尺寸.图样乘比例的长度正确答案：14.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().纵墙与横墙.外墙和内墙.承重墙与非承重墙.砖墙与钢筋混凝土墙正确答案：15.2幅面图纸尺寸某l（单位：毫米）正确的是().594某841.841某420.420某594.420某297正确答案：16.三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是().立面投影反映物体的长度和高度.水平面投影反映物体的长度和宽.侧面投影反映物体的高度和宽度.立面投影反映物体的宽度和高度正确答案：17.工程图纸一般是采用()原理绘制.中心投影法.平行投影法.斜投影图.正投影图正确答案：18.下列不属于曲面立体的是().圆柱.圆锥.棱柱.球体正确答案：19.半径、直径、角度与弧长的尺寸起止符号，宜用().箭头.中粗斜短线.小圆黑点.小黑矩形正确答案：20.标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向().下坡.上坡.前方.后方正确答案：21.房屋建筑制图标准规定，粗实线一般用于().主要可见轮廓线.可见轮廓线.不可见轮廓线.可见轮廓线及图例线正确答案：22.有一栋房屋在图上量得长度为50m，用的是1：100的比冽，其实际长度是()m.5.50.500.500023.若直线的三面投影图中，H面投影为一点，另外两投影为平行投影轴直线，则此直线为().投影面平行线.投影面垂直线.一般位置直线.铅垂线正确答案：24.若直线的三面投影图中，Ⅳ、形面的投影平行于投影轴，y面的投影倾斜于投影轴，该直线是().正平线.侧平线.水平线.正垂线正确答案：25.建筑的耐火等级可分为()级.3.4.5.626.在总平面图中未来待建房屋用()绘制.粗虚线.细实线.粗实线.细虚线正确答案：27.钢筋工程施工中要看懂().总平面图.土建施工图.结构施工图.土建施工图与结构施工图正确答案：28.工程图纸上书写的数字和字母的字高，应不小于()mm .2．5.3.2.1．5正确答案：29.建筑剖面图剖切符号一般应标注在().标准层平面.底层平面.顶层平面.其他正确答案：30.在形体正立面图中，可以查到形体的尺寸().高和宽.长和宽.长和高.宽和高正确答案：31.平面与某投影面平行，则在该投影面上投影为().一直线.一斜线.平面实形.其他正确答案：32.建筑施工图中除了标高用到了m做单位还有()用到了m作单位.标准层.立面图.总平面图正确答案：33.G／T50001—200l中规定2图纸幅面尺寸某l是().2lOmm某297mm.420mm某594mm.841mm某1189mm.297mm某420mm正确答案：34.水平投影和侧面投影应满足()的投影规律.长对正.宽相等.高平齐.长、宽、高都相等正确答案：35.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来.基础平面图.基础详图.总平面图正确答案：36.当比例为1:50时，图上量得长度为30mm，实际长度为().1.5 .15.0.15.30正确答案：37.在三面投影体系中，H面的展平方向是().H面永不动.V面绕O某轴向右转90度.H面绕O某轴向下转90度.H面绕OZ轴向右转90度正确答案：38.楼（屋）盖建筑构造层次表达一般不会出现在().剖面图.墙体剖面.施工说明正确答案：39.丁字尺的用途是().画曲线用的.放大或缩小线段长度用的.画圆用的.画水平线用的正确答案：40.使用中心投影法得到的投影图称为().正轴测图.多面正投影图.透视图.斜轴测图正确答案：二、多选题（共5道试题，共10分。
东大15年春《工程制图》在线作业一100分答案
3.剖切符号应用（）绘制。
A. 细实线
B. 粗实线
C. 点画线
D. 虚线
正确答案：B
4. 在三面投影体系中，X 坐标值大小右
C. 上下
正确答案：B
5. 与三个投影面倾斜的直线，称为（） 。
A. 平行线
B. 垂直线
C. 一般位置直线
正确答案：C
6. 螺纹长度终止线应用（）绘制。
15 春学期《工程制图》在线作业 1
一、单选题（共 10 道试题，共 50 分。 ）
1. 不可见轮廓线应用（）绘制。
A. 细实线
B. 粗实线
C. 点画线
D. 虚线
正确答案：D
2. 正面投影平行 OX 轴，侧面投影平行 OYW 轴，水平投影反映实长和实形，则此直线为 （） 。
A. 水平线
B. 正平线
C. 侧平线
正确答案：B
9. （）的侧面投影反映平面的实形；正面投影、水平投影均积聚为一条直线段，且分别平 行于 OZ、OYH 轴。 A. 正平面 B. 水平面 C. 侧平面
正确答案：C
10. 尺寸线应用()绘制。 A. 细实线 B. 粗实线 C. 点画线 D. 虚线
正确答案：A
15 春学期《工程制图》在线作业 1
二、判断题（共 10 道试题，共 50 分。 ）
1. 全剖视图：用剖切面完全地剖开机件所得的剖视图。 A. 错误 B. 正确
正确答案：B
2. 为了便于零件的装配和操作安全，在轴、孔端部一般车有倒角。 A. 错误 B. 正确
正确答案：B
3. 局部视图：用剖切面局部地剖开机件所得的剖视图。 A. 错误 B. 正确
正确答案：B
10. 绘图时，采用的比例是指图中图形与其实物相应要素的线性尺寸之比。 A. 错误 B. 正确
大工15春《建筑制图》在线作业3满分答案
大工15春《建筑制图》在线作业3一、单选题（共 5 道试题，共 30 分。
）1. 下列选项中，（）是梁内受力钢筋的标注内容。
A. 钢筋根数B. 钢筋面积C. 钢筋长度D. 相邻钢筋的中心距-----------------选择：A2. 板内直径10mm的HPB235级钢筋连续排列，相邻钢筋中心距为200mm的标注形式为（）。
A. φ10@200B. 2φ10@200C. 2φ10D. φ10@200/10-----------------选择：A3. 某框架柱的配筋为φ8@100/200，其含义为（）。
A. 箍筋为HPB235级钢筋，直径8mm，钢筋间距为200mmB. 箍筋为HPB235级钢筋，直径8mm，钢筋间距为100mmC. 箍筋为HPB235级钢筋，直径8mm，加密区间距为200mm，非加密区间距为100mmD. 箍筋为HPB235级钢筋，直径8mm，加密区间距为100mm，非加密区间距为200mm-----------------选择：D4. 下列图纸中，不属于设备施工图的是（）。
A. 电气系统平面图B. 基础布置图C. 排水管道系统图D. 供暖平面图-----------------选择：B5. 下列钢筋中，一般不用于板内的是（）。
A. 受力筋B. 架立筋C. 分布筋D. 构造筋-----------------选择：B大工15春《建筑制图》在线作业3单选题多选题判断题二、多选题（共 2 道试题，共 18 分。
）1. 下列选项中，属于结构施工图中结构设计总说明所包括内容的有（）。
A. 抗震设计与防火要求B. 地基情况C. 施工注意事项D. 选用标准图集-----------------选择：ABCD2. 在房屋结构施工图中，构件与代号对应正确的有（）。
A. 屋面板→WBB. 楼梯板→TBC. 圈梁→QLD. 框架梁→KL-----------------选择：ABCD大工15春《建筑制图》在线作业3单选题多选题判断题三、判断题（共 13 道试题，共 52 分。
大工15春《建筑制图》在线作业1
大工15春《建筑制图》在线作业1一、单选题（共 5 道试题，共30 分。
）1. 点在直线上，则点的投影必在直线的同面投影上属于投影的（）。
B. 从属性2. 在斜二等轴测图中，O1Y1轴的轴向伸缩系数为（）。
B. 0.53. 用（）将空间形体及确定其空间位置的直角坐标系投射到单一投影面上称为轴测投影。
D. 平行投影法4. 一个平行于圆锥面上一条素线的平面与圆锥相交，得到的截交线的形状是（）。
D. 抛物线加直线段5. 某平面图形在V面、W面上的投影均为直线，该平面为（）。
A. 水平面二、多选题（共 2 道试题，共18 分。
）1. 平面图可以反映形体的（）。
A. 前后B. 左右2. 平面体截交线的性质主要有（）。
A. 共有性C. 封闭性三、判断题（共13 道试题，共52 分。
）1. 正立面图可以反映物体的宽度和高度。
B. 错2. 正垂线垂直于V面，平行于H、W面。
A. 对3. 平行于圆柱轴线的平面截圆柱面，其交线是两条平行的直线。
A. 对4. 轴测图能反映形体的长、宽、高三个方向，具有一定的立体感。
A. 对5. 两点的V面投影能反映出这两点在空间的上下、左右关系。
A. 对6. 投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。
A. 对7. 轴测图是用平行投影法绘制的。
A. 对8. 空间上的一个不在某直线上的点，其三个面上的投影也不会在该直线的投影上。
B. 错9. 垂直于圆锥轴线的平面截圆锥，所得截交线为圆形。
A. 对10. 棱柱体的截交线可能是椭圆形。
B. 错11. 侧垂线的V、H面投影均反映实长。
A. 对12. 上、下底面为正多边形，相邻侧面交线都与底面垂直的平面体称为正棱柱。
A. 对13. 投射方向垂直于轴测投影面得到的轴测图为斜轴测图。
B. 错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大工15春《建筑制图》在
线作业1及答案
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建筑制图大工15春《建筑制图》在线作业1及答案
一,单选题
1. A. B. C. D. 若空间一点位于某一坐标轴上，则该点的三个坐标值（）。
均不为零只有一个为零必有两个为零必有三个为零
正确答案：C
2.A. B. C. D. 某平面图形在 V 面、W 面上的投影均为直线，该平面为（）。
水平面正平面侧平面铅垂面
正确答案：A
3.A. B. C. D. 下列选项中，不可能是圆锥体截交线的是（）。
等腰三角形圆椭圆正方形
正确答案：D
4. A. B. C. D. 下列选项中，哪项不是投影三要素的内容。
（）空间被投影物体投射线投影面投射中心
正确答案：D
5. A. B. C. D. 某点的坐标值为（10,20,30），则该点到 H 面的距离为（）。
10 20 25 30
正确答案：D
二,多选题
1. A. B. C. D. 下列选项中，可能是圆锥上的截交线的有（）。
三角形圆形椭圆形矩形
正确答案：ABC
2. A. B. C. D. 平面截切圆球所得的截交线总是圆，但是截交线圆的投影可以是（）。
直线圆椭圆三角形
正确答案：ABC
三,判断题
1. 轴测投影分为正轴测投影和斜轴测投影两类，正轴测投影属于平行投影，而斜轴测投影不属于平行投影。
A. 错误 B. 正确
正确答案：A
2. 投影轴上的点的投影中，有一个投影在投影轴上；另两个投影在原点处。
A. 错误 B. 正确
正确答案：A
3. 棱柱体的截交线可能是椭圆形。
A. 错误 B. 正确
正确答案：A
4. 空间平行的两直线段，其轴测投影可能不再平行了。
A. 错误 B. 正确
正确答案：A
5. 平面投影法包括斜投影、平行投影、中心投影三种。
A. 错误 B. 正确
正确答案：A
6. 三棱锥的截交线可能是三角形。
A. 错误 B. 正确
正确答案：B
7. 某两条直线在 H 面和 V 面上的投影均平行，则这两条直线在空间上一定互相平行。
A. 错误 B. 正确
正确答案：A
8. 一般位置直线的三面投影均小于其实长。
A. 错误 B. 正确
正确答案：B
9. 两个立体互相贯穿时称为互贯。
A. 错误 B. 正确
正确答案：B
10. 圆锥的母线是直线段。
A. 错误 B. 正确
正确答案：B
11. A 点不在直线 BC 上，则 A 点的投影不可能在直线 BC 的投影上。
A. 错误 B. 正确
正确答案：A
12. 轴测图是用平行投影法绘制的。
A. 错误
B. 正确
正确答案：B
13. 投影面平行面，其三面投影中必有一个反映平面实形，另两个积聚为两条直线。
A. 错误 B. 正确
正确答案：B。
