TSC TTP-244ME条码打印机
TSC TTP-244ME Plus条码打印机操作手册
TSC TTP-244ME Plus说明书用户手册操作手册操作说明它采用铁制外壳，，是一部稳定耐用的中型工业级条码列印机。
它采用铁制外壳TSC TTP-244ME Plus是一部稳定耐用的中型工业级条码列印机我们特别设计透明视窗，，方便您随时检查碳于机器上方，，我们特别设计透明视窗适用于各种不同条件的工作环境。
于机器上方适用于各种不同条件的工作环境带及纸张的使用情形。
TSC TTP-244ME Plus操作简单，配备中文化LCD控制面板，可以显示关于条码机的各种讯息及功能，例如列印标签张数、纸张用尽、碳带用尽、打印头未关、切刀控制等。
它还可以模拟其他品牌程式语言，为您创造一个最佳化的软体相容环境。
TSC TTP-244ME Plus规格优越，采用32位元中央微处理器(CPU)；标准记忆体内建2MB DRAM／2MB Flash ROM；每秒4英吋列印速度(203DPI)；提供Centronics Parallel和Serial RS-232C两种通讯介面；具备自动测纸功能，节省您每次开机使用时的作业时间与纸张成本。
TSC TTP-244ME Plus特点：◆203dpi解析度，每秒4英寸打印速度◆32位中央微处理器（CPU）◆内建2MB DRAM/2MB Flash ROM记忆卡，最大可扩展至6MB Flash ROM（选购）◆内建100-240V电压自动切换电源供应器◆标签剥离功能◆自动切刀（选购）可裁切厚度达0.25mm的各式标签◆世界级条码标签编辑软件，可支持数据库打印，Windows驱动程序可支持Win95，98，ME，2000，XP，Vista等操作系统TSC TTP-244ME Plus应用范围：电子、家电、通讯产品的规格标签、生鲜冷冻食品标签、外箱标签、票务收据、服饰业吊牌、吊贴等各种中英文字、数字、条码、图形、框线的打印需求选购配件：自动切刀/时间日期计数器（RTC）/标签剥离装置/外部以太网打印服务器/1MB-4MB Flash记忆卡/扫描器/单机操作键盘TSC TTP-244ME详细参数：列印模式：热转式/热敏式解析度：203dpi(8dots/mm)最大列印速度：每秒4〞(101.6mm)最大列印宽度：104mm最大列印长度：1016mm(40〞)机壳：金属结构含透明视窗打印机尺寸：360mm（W）×295mm（H）×220mm（D）打印机重量：11.2KG可容卷纸尺寸：178mm（7〞）外径碳带：300公尺，内卷式和外卷式碳带皆适用碳带宽度：25.4mm-110mm碳带轴心：25.4mm中央处理器：32-bit RISC CPU记忆体：2MB FLASH Memory，2MB DRAM通讯接口：标配RS232串口、并口电源规格：内建电压自动切换电源供应器，交流输入：100-240V，50/60Hz，交流输出：24V，3.75A操作面板：中文LCD显示屏122×32像素及背光显示操作开关：一个电源开关及三个操作按钮感测器：纸张间距，碳带结束，黑标，打印头抬起内建字形：五种点阵英数字形，可透过软体下载Windows字型使用日期/时间产生器：选配一维条码：Code39,Code39C,Code128UCC,Code128subsets A.B.C.,Code 11,Codebar,“interleaved2of5,EAN-13,EAN-128,UPC-A,PUC-E,EAN and UPC2(5)dights add-on,CPOST,MSI,PLESSEY,POSTNET”二维条码：PDF-417,Maxicode,DataMatrix字型旋转：0度,90度,180度,270度指令集：TSPL，TPLE纸张类型：连续纸，间距纸，穿孔纸，折叠纸，黑标纸，吊牌，票券等纸张缠绕类型：外卷式纸张宽度:25.4mm～114mm纸张厚度：0.06mm～0.25mm操作温度：5oC～40oC儲存温度：-40oC～60oC编辑软件：Bartender Labeling Software出厂选配：记忆卡(1-4MB Bytes)，旋转式切刀，单机操作键盘（KU-007和KP-200），外接式以太网模组，HSC-200长距条码扫描器1、TSC TTP-244ME条码打印机各部位介绍1.1上盖开关把手/标签出口/背纸出口/MENU键/PAUSE(SELECT)键/FEED(SET)键/ERR指示灯/ONLINE指示灯/PWR指示灯1.2打印机上盖/碳带回卷轴/碳带供应轴/标签卷固定轴/标签卷轴/碳带机构/打印头座架释放杆/前面板/剥纸感应器/背纸出口/附件电源连接头1.3标签插入口/打印机并口接头/RS23225Pin接头/RS2329Pin接头/电源开关/电源供应器接头2、TSC TTP-244ME条码打印机安装说明2.1安装TTP-244ME条码打印机①将拆封后的条码机置于一个干净平坦的桌面上，此时先不要将电源打开。
TSC 244条码打印机一些常见的故障原因分析及维修方法
TSC 244条码打印机一些常见的故障原因分析及维修方法1． TSC条码打印机打印过程中红灯亮原因：TSC条码打印机的感应器没感应到纸或没感应到色带，需让机器重新测纸。
解决方法：先把TSC条码打印机电源关掉，按住打印机上的PAUSE 键，然后开机，等打印机出纸后在松开手，看打印机是否有回缩的动作，如果没有，在重复按上面的方法试多几次，直到打印机出现回缩动作为止。
如果这样反复试过还不行，可以先初始化机器即先关机，然后同时按住PAUSE和FEED两个键，直到打印机上的三个显示灯同时闪过一遍后在松手，然后在按开始的方法检测下纸，直到有回缩动作出现为止。
2． TSC条码打印机打印过程中出现跳纸现象原因：这种现象还是属于机器没能检测到纸的原因或是纸张做的不规范。
解决方法：先看看是否标签纸做的不规范，各个标签的大小是否一致，如是这个原因造成的，那只能更换标签纸。
如检测到标签没问题，那么就是属于机器没能检测到纸，需重新测纸。
先把机器关了，然后同时按住PAUSE和FEED两个键再开机，直到三个显示灯同时闪过一次在松手来进行机器初始化，然后再关机，按住PAUSE键进行测纸，等到机器出纸后再松手，直到机器出现回缩动作以后再开始打印。
3．TSC条码打印机打印过程中打印机响声很大，并且打印机的盖很难盖上去。
原因：色带卷轴装反了。
解决方法：检查下色带卷轴是否装反，然后进行正确安装。
4．TSC条码打印机打印过程中走纸正常，但打印是打印不出东西。
原因：色带装反。
解决方法：看色带是属于内碳还是外碳，然后在按说明书上的安装方法进行正确安装。
5．TSC条码打印机打印过程中打印正常，但色带回卷轴不回卷。
原因：这由于操作员在没安装色带的情况下就已开机，引致打印机没能检测到色带，默认为热敏打印。
解决方法：先关掉打印机，正确安装好色带和标签纸后在开机，打印机恢复正常。
如不行再进行机器初始化。
6．TSC条码打印机打印过程中机器正常走纸，但打印时只打印一半内容或出现乱码原因：软件的打印程序出错。
条码打印机安装说明-Tpp-244
TSC TTP-244 Pro条码打印机安装使用方法及常见问题1.安装驱动1.1 打开光盘内Driver目录，运行安装驱动程序：1.2安装驱动要选择USB端口。
{ 产品说明书里有详细的安装步骤}标签纸：50 x 20mm 双排铜板不干胶标签纸碳带：110mm热转印碳带2.安装碳带2.1 将碳带回卷轴插入空的碳带纸轴中。
并将其安装入碳带回收轴的位置。
2.2 请注意碳带回收轴较大的那边是装在碳带机构的右边位置。
2.3 依相同方法将碳带卷轴插入碳带轴中。
并将其安装入碳带供应轴的位置。
2.4 将印字头座架释放杆往上拉，打开印字头座架。
2.5 拉住碳带前端向后拉，经由印字头座架下方( ↓RIBBON贴纸处)往前拉到碳带回卷轴上方。
用胶带将碳带前端的透明部份平整地贴附于碳带回卷轴上的纸轴上。
2.6 以顺时针方向卷动碳带回滚动条，使碳带前端的透明部份平整地依附在回滚动条上，直到看见黑色碳带为止。
2.7 卷紧碳带使碳带上没有任何皱折（否则打印出的条码不清晰）。
3.标签纸的安装3.1 打开打印机的上盖。
3.2 按下印字头座架释放杆打开印字头座架。
3.3 将卷标滚动条插入卷标卷﹝印字面向外卷﹞之中心孔内。
将固定片接到标签滚动条上。
将卷标卷平稳地放置于标签架的凹槽中。
3.4 依底座印有的Label↓的箭头指示方向，将标签卷之前端从印字头座架下，经由压杆上方，再向前经过标签出口拉出。
3.5 标签纸从电路板下方穿过；依照纸卷之宽度调整导纸器，使其与标签卷宽度相符并保证居中位置。
3.6 压下印字头座架。
3.7 将卷标卷往反方向卷紧，使标签纸保持张紧的状态。
3.8 关闭打印机上盖。
4.机器初始化操作机器初始化(恢复机器出厂设置)步骤：4.1将机器关机；4.2 在关机状态下，同时按住4.3 然后开启机器电源，观察机器上的指示灯，当绿色指示灯和红色指示灯依次闪烁 2遍之后，同时松开这两个按键，然后看到机器上两个绿色指示灯正常亮起，此过程中打印机是不走纸和碳带，即完成初始化操作。
TTP_244条码打印机使用说明
TTP_244条码打印机使用说明开机说明：先按住进纸键与暂停键不放，然后打开电源，电源、连线及错误三个指示灯轮流闪烁，当三个指示灯闪烁三次后放开进纸键，等待打印机出纸后再放开暂停键1．组件说明：1．上盖释放钮2．电源(PWR)、连线 (ON-LINE)、错误(ERR) 指示灯3．暂停(PAUSE) 键4．进纸(FEED) 键5．标签出口1. 打印机上盖﹝打开状态﹞7. 印字头座架释放杆2. 标签卷轴8. 前盖3. 固定片9. 暂停键4. 碳带机构10. 电源、连线、错误指示灯5. 碳带卷轴11. 进纸键6. 碳带回滚动条1.电源开关2.电源供应器接头3.RS-232 9 Pin 串列埠接头B接头5.卷标纸入口 (外部标签使用)2．按键及指示灯电源指示灯：电源打开时，此绿色的电源指示灯会亮着。
连线指示灯：打印机待机时，此绿色的连线指示灯会亮着。
暂停键被按下时，连线指示灯会闪烁。
错误指示灯：打印机错误发生时，如内存错误此红色的错误指示灯会亮着。
缺纸、缺碳带等错误红色灯会闪烁。
暂停键：暂停键能让使用者暂时停止工作的执行。
若要取消暂停状态，请再压一次暂停键。
压了暂停键之后，打印机会 (1).于印完正在处理中的标签后停止，(2).连线指示灯闪烁，(3).将所有尚未列印的资料保留在内存中。
如此，使用者便可在此空档换标签纸卷或碳带。
再压一次暂停键打印机就又开始动作。
注意：如果压暂停键超过 3 秒以上，打印机会重设 (RESET)且所有列印工作的资料都将会流失。
进纸键：压进纸键可将标签卷移至下一标签的列印起点 (视所设定的纸张种类及标签长度而定)。
3．安装热转印碳带1.将碳带回卷轴插入空的碳带纸轴中。
并将其安装入碳带回收轴的位置。
2.请注意碳带回收轴较大的那边是装在碳带机构的右边位置。
3.依相同方法将碳带卷轴插入碳带轴中。
并将其安装入碳带供应轴的位置。
4.将印字头座架释放杆往上拉，打开印字头座架。
5.拉住碳带前端向后拉，经由印字头座架下方 ( ↓ RIBBON贴纸处)往前拉到碳带回6.以顺时针方向卷动碳带回滚动条，使碳带前端的透明部份平整地依附在回滚动条上，直到看见黑色碳带为止。

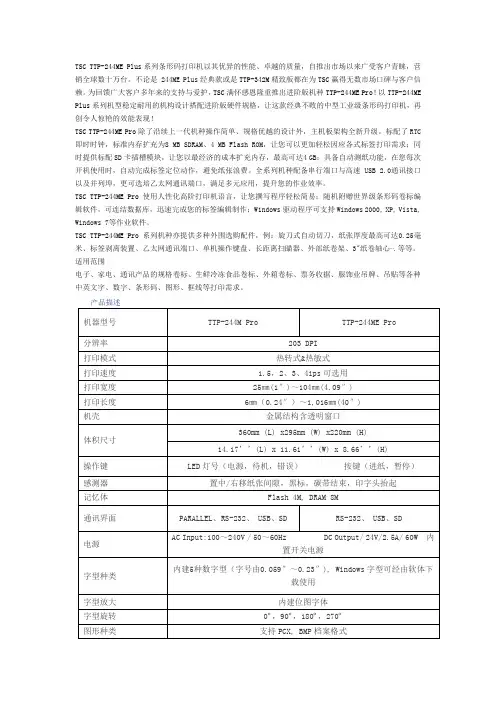

TSCTTP244MEPRO条码机参数
TSC TTP-244ME Plus系列条形码打印机以其优异的性能、卓越的质量，自推出市场以来广受客户青睐，营销全球数十万台。
不论是244ME Plus经典款或是TTP-342M精致版都在为TSC赢得无数市场口碑与客户信赖。
为回馈广大客户多年来的支持与爱护，TSC满怀感恩隆重推出进阶版机种TTP-244ME Pro！以TTP-244ME Plus系列机型稳定耐用的机构设计搭配进阶版硬件规格，让这款经典不败的中型工业级条形码打印机，再创令人惊艳的效能表现！TSC TTP-244ME Pro除了沿续上一代机种操作简单、规格优越的设计外，主机板架构全新升级。
标配了RTC 即时时钟，标准内存扩充为8 MB SDRAM、4 MB Flash ROM，让您可以更加轻松因应各式标签打印需求；同时提供标配SD卡插槽模块，让您以最经济的成本扩充内存，最高可达4 GB；具备自动测纸功能，在您每次开机使用时，自动完成标签定位动作，避免纸张浪费。
全系列机种配备串行端口与高速USB 2.0通讯接口以及并列埠，更可选培乙太网通讯端口，满足多元应用，提升您的作业效率。
TSC TTP-244ME Pro使用人性化高阶打印机语言，让您撰写程序轻松简易；随机附赠世界级条形码卷标编辑软件，可连结数据库，迅速完成您的标签编辑制作；Windows驱动程序可支持Windows 2000, XP, Vista, Windows 7等作业软件。
TSC TTP-244ME Pro系列机种亦提供多种外围选购配件，例：旋刀式自动切刀，纸张厚度最高可达0.25毫米、标签剥离装置、乙太网通讯端口、单机操作键盘、长距离扫瞄器、外部纸卷架、3"纸卷轴心⋯.等等。
适用范围电子、家电、通讯产品的规格卷标、生鲜冷冻食品卷标、外箱卷标、票务收据、服饰业吊牌、吊贴等各种中英文字、数字、条形码、图形、框线等打印需求。
产品描述机器型号TTP-244M Pro TTP-244ME Pro分辨率203 DPI打印模式热转式&热敏式打印速度 1.5，2、3、4ips可选用打印宽度25㎜(1″)～104㎜(4.09″)打印长度6㎜（0.24″）～1,016㎜(40″)机壳金属结构含透明窗口体积尺寸360mm (L) x295mm (W) x220mm (H)14.17’’(L) x 11.61’’(W) x 8.66’’(H)操作键LED灯号（电源，待机，错误）按键（进纸，暂停）感测器置中/右移纸张间隙，黑标，碳带结束，印字头抬起记忆体Flash 4M, DRAM 8M通讯界面PARALLEL、RS-232、USB、SD RS-232、USB、SD电源AC Input:100～240V / 50～60Hz DC Output/ 24V/2.5A/ 60W 内置开关电源字型种类内建5种数字型（字号由0.059″～0.23″), Windows字型可经由软体下载使用字型放大内建位图字体字型旋转0º，90º，180º，270º图形种类支持PCX, BMP档案格式一维条码Code39, Code39C, Code93, Code 128UCC, Code 128 subsets A, B, C, Codabar, Interleave 2 of 5, EAN-8, EAN-13. EAN-128, UPC-A, UPC-E, EAN and UPC 2-dight, 5-digit add-on, MSI, PLESSEY, POSTNET, ITF14, code 11, China Posst, GS1 DataBar二维条码PDF-417, Maxicode, Datamatrix, QR code, Aztec 条码标签排版软体NiceLabel控制指令集 TSPL, TPLE纸张种类标签式/连续式/折叠式：热感纸，铜版纸，PVC纸，反（消）银龙纸，HI-FI 纸，UL安规纸，透明纸，吊牌，水洗标，特多龙纸，珍珠龙纸纸张宽度25.4㎜～114㎜（1.0”～4.49”）纸张厚度0.06㎜～0.25㎜（2.36~9.84 mil）纸张容量178㎜OD（7”OD），内挂：180m长纸张轴心25.4㎜～76.2㎜（1”～3”）黑标高度 1.5㎜～3㎜(0.06”～0.12”)碳带种类一般，半抗刮，抗刮，洗标专用碳带宽度25.4㎜～110㎜（1”～4.33”）碳带长度300m碳带轴心25.4mm(1”)安规认证CCCRTC RTC实时时钟环境条件操作环境 5-40℃(40-104°F)储存环境-40-60℃(-40-140°F）配件Windows标签编辑软体，驱动程序及操作手册光盘快速安装手册工厂选配LCD显示屏PARALLEL PORT功能经销商选配自动切刀PEEL标签剥离装置客户选配KP-200 单机操作键盘KU-007可程序单机操作键盘HCS-200长距离条形码扫描仪。
TSC TTP-244(244p)条码打印机使用手册
二、入門................................................................................................................................................................ 6
TTP-244 / TTP-244 Plus 熱感式/熱轉式條碼印表機
使用手冊
目 錄
一、產品簡介......................................................................................................................................................... 1
1.1 安規認證........................................................................................................................................................................................ 1 1.2 有效列印區域................................................................................................................................................................................. 2 1.3 支援條碼........................................................................................................................................................................................ 2 1.4 各種感應器.................................................................................................................................................................................... 3 1.5 耗材規格........................................................................................................................................................................................ 4 1.5.1 紙張類型................................................................................................................................................................................ 4 1.5.2 紙張規格................................................................................................................................................................................ 4 1.5.3 碳帶尺寸及形狀 ..................................................................................................................................................................... 5
TSC-TTP244标签打印机操作手册解析
请留意： ◆ 由于静电会损害打印头，影响列印品质，所以 在进展清洁工作之前，先以手触碰其他接地物如 铁门把，将身上静电导至地面，并避开任何会引 起静电的动作，如双脚在地毯上摩擦。 ◆ 不行将锋利或金属物品来刮除黏附在打印头上 的物质，如此会刮伤打印头。 ◆ 请勿直接用手接触打印头，如不留神手触摸到 ，请用棉花棒沾取100%的酒精擦拭。 ◆ 请使用工业用酒精，请勿使用药用酒精，药用 酒精可能会损坏打印头。
3.2 开机功能设定 有三种开机功能可以来设定或测试打印机的硬件，在开 机时同时按住进纸键或暂停键便可启动这些功能，此三 种功能为：
①自我测试；
②间隔感应器灵敏度得校正；
③打印机初始化。
3.2.1 自动测试功能 欲开头自测模式，请先关闭打印机电源，装好碳带
、标签纸，按下进纸键不放然后翻开打印机电源，此时 即进入自测模式。首先，打印时机开头侦测装设在打印 机上标签纸的长度及标签纸间隙〔Gap〕的位置，假设 打印机在侦测7英寸后未找到间隙，它会将标签纸视为
TSC TTP244标签打印机 操作手册
1、TSC TTP244条码打印机各部位介绍
1.1 上盖开启钮/电源〔PWR〕联机〔ONLINE〕错 误〔ERR〕指示灯/暂停〔PAUSE〕键/进纸〔FEED 〕键/标签出口
1.2 标签卷轴/固定片/碳带机构/碳带卷轴/碳带 回卷轴/打印头座架释放杆/前盖/暂停键/电源联 机错误指示灯/进纸键
3.3 故障排解 ◆ 碳带不转，解决方法： ①请安装完碳带、标签纸并闭合打印头座架后
再开电源 ②检查软体、驱动程序设定的列印模式 ③碳带纸卷轴安装方向是否正确 ◆ 印刷品质不良，解决方法： ①清洁打印头 ②调整列印浓度设定 ③碳带及标签不相配，请使用敏用推举的碳带 ◆ 翻开电源开关，但电源指示灯不亮，解决方法
TSCTTP标签打印机操作手册
将列印参数还原为出厂时的设定值，此外，打印机会自动侦测碳带是否安装 来决定为热转印或热敏列印。
欲初始化打印机设定值，先按住进纸键与暂停键不放，然后打开电源， 当电源、联机、错误三个指示灯轮流闪动一次，则可放掉按键，打印机的初 始化即完成。
3.2 开机功能设定
有三种开机功能可以来设定或测试打印机的硬件，在开机时同时按住进纸键 或暂停键便可启动这些功能，此三种功能为：
①自我测试；
②间隔感应器灵敏度得校正；
③打印机初始化。
3.2.1 自动测试功能 欲开始自测模式，请先关闭打印机电源，装好碳带、标签纸，按下进纸
键不放然后打开打印机电源，此时即进入自测模式。首先，打印机会开始侦 测装设在打印机上标签纸的长度及标签纸间隙（Gap）的位置，如果打印机在 侦测7英寸后未找到间隙，它会将标签纸视为连续纸，接着打印出打印头检查 图样供检查打印头的目前打印品质，然后开始列印打印机内部的设定值，此 时可以放开进纸键，欲离开自测模式，关掉电源，重开打印机即可正常打印 。
3、TSC TTP244条码打印机操作说明
3.1 按键及指示灯说明
● 电源指示灯 电源打开时，此绿色的电源指示灯会亮着。 ● 联机指示灯 打印机待机时，此绿色的联机指示灯会亮着，暂停键被按下时，联机指示灯 会闪烁。 ● 错误指示灯 打印机错误发生时，如记忆体错误、语法错误等，此红色的错误指示灯会亮 着；缺纸、缺碳带等错误红色灯会闪烁。 ● 暂停键 暂停键能让使用者暂时停止工作的执行，若要取消暂停状态，请再按一次暂 停键。按了暂停键之后，打印机会①印完正在处理中的标签后停止；②联机 指示灯闪烁；③将所有尚未列印的资料保留在记忆体中。如此，使用者便可 以在此空挡换标签纸或碳带，再按一次暂停键打印机又开始动作。 注意：如果按暂停键超过3秒以上，打印机重设且所有列印工作的资料都会丢 失。 ● 进纸键 按进纸键可将标签卷移至下一标签的列印起点（视所设定的纸张种类及标签 长度而定）
TSCTTP244CE打印机操作手册
TSC打印机操作手册一、打印机硬件安装1.打印机配件说明。
当您收到您的条形码打印机之后，请将其置放于干净、平稳的桌面上，小心地拆开打印机的，清点是否包含以下的物品：打印机一台光盘片一片快速安装指南一份电源线一条（插头已把接地端去除，使用三相插头显示器会出现异常现象）自动切换电源供应器一个USB 缆线一条请妥善保管打印机的包装配备及材料以便日后搬运的需要。
图12. 打印机电源适配器及USB数据线的连接说明。
2.1 将打印机放置在平稳的表面上。
2.2 确认电源开关呈关闭狀态。
2.3 将电源线和电源供应器进行连接后插入打印机后方电源插槽，再将电源线另一端插入交流电插座。
2.4 将一端USB 电缆线插入打印机后方插槽，再将 USB 线的另一端接入计算机相对应的USB插槽。
图23.打印机耗材安装说明。
3.1 双手开启左右两侧的上盖开启钮并掀起上盖至最大的角度，确认上盖支撑杆已撑住上盖后再松开双手。
图33.2 拉开纸卷夹持座。
图43.3 将纸卷放置入纸卷夹持座中并确认有将其套入纸卷轴心。
图53.4 按下纸卷夹持座位置锁定开关夹住纸卷。
图63.5 将标签纸列印面朝上拉出，经过标签感应器并拉过橡胶滚轮。
上下转动标签导纸器调整钮使卷标导纸器与卷标同宽且轻微接触。
扶住打印机上盖，按下支撑杆松开上盖，关闭打印机上盖。
图7二、打印机驱动安装1.光盘安装（有光驱）1.1 打印机电源适配器及USB数据线连接后，打开打印机电源，计算机上会提示“找到新的硬件向导”，选择“自动安装软件”，点击下一步。
图91.2 计算机会根据打印机，自动在光盘中找到驱动文件，安装驱动。
图101.3 等待向导安装软件完成后，提示“完成找到新硬件向导”，打印机去驱动安装完成。
图112.普通安装（无光驱）2.1在“韵达分拨中心IT群”里下载群共享里的“二维码打印机驱动”压缩包，解压好后找到“TSC-TTP244CE 驱动”。
图122.2打印机电源适配器及USB数据线连接后，打开打印机电源开关，计算机上会提示“找到新的硬件向导”，选择“从列表或指定位置安装”，点击下一步。
TSCTTP-244条形码打印机能不能共享
TSCTTP-244条形码打印机能不能共享TSC TTP-244 条形码打印机能不能共享共享驱动是完全没问题的。
你所说的是共享的权限设置问题。
只要共享给的那台电脑也安装上了条码软件话就可以打印出同样的效果了。
一、首先启用guest来宾帐户；二、控制面板→管理工具→本地安全策略→本地策略→用户权利指派里，“从网络访问此计算机”中加入guest帐户，而“拒绝从网络访问这台计算机”中删除guest帐户；三、我的电脑→工具→文件夹选项→查看→去掉“使用简单文件共享（推荐）”前的勾；四、设置共享文件夹；五、控制面板→管理工具→本地安全策略→本地策略→安全选项里，把“网络访问：本地帐户的共享和安全模式”设为“仅来宾-本地用户以来宾的身份验证”（可选，此项设置可去除访问时要求输入密码的对话框，也可视情况设为“经典-本地用户以自己的身份验证”）；六、右击“我的电脑”→“属性”→“计算机名”，该选项卡中有没有出现你的局域网工作组名称，如“work”等。
然后单击“网络ID”按钮，开始“网络标识向导”：单击“下一步”，选择“本机是商业网络的一部分，用它连接到其他工作着的计算机”；单击“下一步”，选择“公司使用没有域的网络”；单击“下一步”按钮，然后输入你的局域网的工作组名，如“work”，再次单击“下一步”按钮，最后单击“完成”按钮完成设置。
一般经过以上步骤，基本可以解决。
如果不行，再往下看：七、检查本地连接是否被禁用，右击“本地连接”→“启用”；八、关闭网络防火墙；九、检查是否启用了域，是否加入了该域并检查域设置；十、检查是否关闭了server服务；十一、检查本地连接IP、子网掩码、网关及DNS设置是否有误；十二、“本地连接”→属性→常规，检查是否安装了“Microsoft 网络文件和打印机共享”、“Microsoft网络客户端”以及TCP/IP协议；十三、某些局域网游戏和软件须安装NetBEUI协议。
而且网上有文章说，在小型局域网中，微软在WinXP中只支持的TCP/IP协议和NWLink IPX/SPX/NetBIOS 兼容协议表现不尽如人意，在小型局域网(拥有200台左右电脑的网络)中NetBEUI是占用内存最少、速度最快的一种协议。
(精选文档)TSCTTP244CE打印机操作手册
TSC打印机操作手册一、打印机硬件安装1.打印机配件说明。
当您收到您的条形码打印机之后，请将其置放于干净、平稳的桌面上，小心地拆开打印机的，清点是否包含以下的物品：打印机一台光盘片一片快速安装指南一份电源线一条（插头已把接地端去除，使用三相插头显示器会出现异常现象）自动切换电源供应器一个USB 缆线一条请妥善保管打印机的包装配备及材料以便日后搬运的需要。
图12. 打印机电源适配器及USB数据线的连接说明。
2.1 将打印机放置在平稳的表面上。
2.2 确认电源开关呈关闭狀态。
2.3 将电源线和电源供应器进行连接后插入打印机后方电源插槽，再将电源线另一端插入交流电插座。
2.4 将一端USB 电缆线插入打印机后方插槽，再将 USB 线的另一端接入计算机相对应的USB插槽。
图23.打印机耗材安装说明。
3.1 双手开启左右两侧的上盖开启钮并掀起上盖至最大的角度，确认上盖支撑杆已撑住上盖后再松开双手。
图33.2 拉开纸卷夹持座。
图43.3 将纸卷放置入纸卷夹持座中并确认有将其套入纸卷轴心。
图53.4 按下纸卷夹持座位置锁定开关夹住纸卷。
图63.5 将标签纸列印面朝上拉出，经过标签感应器并拉过橡胶滚轮。
上下转动标签导纸器调整钮使卷标导纸器与卷标同宽且轻微接触。
扶住打印机上盖，按下支撑杆松开上盖，关闭打印机上盖。
图7二、打印机驱动安装1.光盘安装（有光驱）1.1 打印机电源适配器及USB数据线连接后，打开打印机电源，计算机上会提示“找到新的硬件向导”，选择“自动安装软件”，点击下一步。
图91.2 计算机会根据打印机，自动在光盘中找到驱动文件，安装驱动。
图101.3 等待向导安装软件完成后，提示“完成找到新硬件向导”，打印机去驱动安装完成。
图112.普通安装（无光驱）2.1在“韵达分拨中心IT群”里下载群共享里的“二维码打印机驱动”压缩包，解压好后找到“TSC-TTP244CE 驱动”。
图122.2打印机电源适配器及USB数据线连接后，打开打印机电源开关，计算机上会提示“找到新的硬件向导”，选择“从列表或指定位置安装”，点击下一步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9.2kgs/11.2kgs
指令集
TSPL(Taiwan Semiconductor Printer language)
通讯介面
RS-232C串列埠，CENTRONICS并列埠
软体
Nice Label View XLT＋(选购)，Windows Drivers,Windows DLL
操作温度
5oC～40oC
标签纸，碳带，黑标，自动标签剥离
外壳
铁质外壳
操作键
LED灯号（电源，错误，待机），按键（进纸，设定）
ＬＥＤ
以繁体中文、简体中文、英文、日文、显示印表机状态（故障原因、档案明细、基本设定、标签列印张数）
电源
Input:100～240VAC 50～60Hz
RTC
无
标准
标准
尺寸
295㎜（宽）×360㎜（深）×220㎜（长）
6㎜（0.24″）～2,286㎜(90″
6㎜（0.24″）～1.016㎜(40″)
列印宽度
25㎜(1″)～104㎜(4.09″)
记忆体
512K FlashROM,2MB DRAM
1M FlashROM,2MB DRAM
1M FlashROM,2MB DRAM
感测器
标签纸，碳带，黑标
标签纸，碳带，黑标，自动标签剥离
一维条码
Code39,Code93,Code 128UCC,Code 128 subsets A,B,C,Codabar,interleaved 2 of 5,EAN-8,EAN-13.UPC-A,UPC-E,EAN and UPC 2-dight, 5-digit add-on
二维条码
PDF-417,Maxicode,Datamatrix
44116116116444444最大纸卷尺寸最大纸卷尺寸最大纸卷尺寸252525777777碳带轴心尺寸碳带轴心尺寸碳带轴心尺寸254mm1254mm1254mm1碳带宽度碳带宽度碳带宽度254254254110110110433433433最大碳带长度最大碳带长度最大碳带长度300m300m300m黑标高度黑标高度黑标高度151515006006006012012012碳带种类碳带种类碳带种类刮洗标专用一般半抗刮抗刮洗标专用一般半抗刮抗刮洗标专用一般半抗刮抗保固期保固期保固期条码印表机条码印表机条码印表机11年印字头年印字头年印字头33个月或个月或个月或303030公里先到者为主公里先到者为主公里先到者为主一维条码一维条码一维条码code39code93codecode39code93codecode39code93code128ucccode128ucccode128ucccode128128128subsetssubsetssubsetsabccodabarinterleaved5ean8ean13upcaupceeanabccodabarinterleaved5ean8ean13upcaupceeanabccodabarinterleavedupc2dight5digitaddonupc2dight5digitaddonupc2dight5digitaddon二维条码二维条码二维条码pdf417maxicodedatamatrixpdf417maxicodedatamatrixpdf417maxicodedatamatrix条码标签条码标签条码标签lableviewxltlableviewxltlableviewxlt中文版支援中文版支援中文版支援windows9598ment402000windows9598ment402000windows9598ment402000驱动程式驱动程式驱动程式windows9598ment4020009windows9598ment4020009windows9598ment4020009可在一般文书处理软体直接产生条可在一般文书处理软体直接产生条可在一般文书处理软体直接产生条动感连接挡动感连接挡动感连接挡windowsdllwindowsdllwindowsdll内建字型内建字型内建字型内建内建内建55种数字型字型大小由种数字型字型大小由种数字型字型大小由00590
TSC TTP-244ME条码打印机
TTP-244ME系列
TTP-244ME系列
产品描述见下表
产品名称
TTP-244ME
TTP-243M
TTP-342M
列印模式
热转式/热感式两用（自动侦测模式）
解析度
203dpi
203dpi
300dpi
列印速度
4″/秒
4″/秒
2″/秒
列印长度
6㎜（0.24″）～2,286㎜(90″
CE Class A,FCC Class A,UL,CUL,TUV/GS
自动切刀
支援
支援（纸张厚<=0.2mm）
支援（纸张厚<=0.2mm）
字型夹
繁体中文16×16/24×24，简体中文16×16/24×24，日文，韩文
记忆体扩充
Flash ROM:1MB,2MB,3MB,4MB
条码标签
Lable View XLT＋中文版（支援Windows 95,98,Me,NT4.0,2000
驱动程式
Windows 95,98,Me,NT4.0,20009（可在一般文书处理软体直接产生条码）
动感连接挡
Windows DLL
内建字型
内建5种数字型（字型大小由0.059″～0.23″),Windows字型可经由软体下载使用
储存温度
－10oC～60oC
电气规格
100～240交直流通用自动转换电源供应
纸张容量
180㎜OD（7”OD），内挂：180m长
纸张厚度
0.06㎜～0.25㎜（0.002～0.01”）
纸张类型
标签式/连续式/折叠式：热感纸，铜版纸，PVC纸，反（消）银龙纸，HI-FI纸，UL安规纸，透明纸，吊牌，水洗标，特多龙纸，珍珠龙纸
字型旋转
0o，90o，180o，270o
字型放大
所有字型皆可直向及横向放大八倍
图形种类
支援Pcx,bmp,jpg档案格式，图形可自由放大、缩小、旋转
作业环境
操作环境：5～40o，30～85%，储存环境：－10～60o，20～95%
单机操作键盘
KP-200(可携式键盘)，KU-007（可程式化键盘）
安规认证
纸张宽度
25．4㎜～116㎜（1”～4.4”）
最大纸卷尺寸
25㎜～77㎜（1”～3”）
碳带轴心尺寸
25.4mm(1”)
碳带宽度
25.4㎜～110㎜Biblioteka 1”～4.33”）最大碳带长度
300m
黑标高度
1.5㎜～3㎜(0.06”～0.12”)
碳带种类
刮，洗标专用一般，半抗刮，抗
保固期
条码印表机1年，印字头3个月或30公里（先到者为主）
