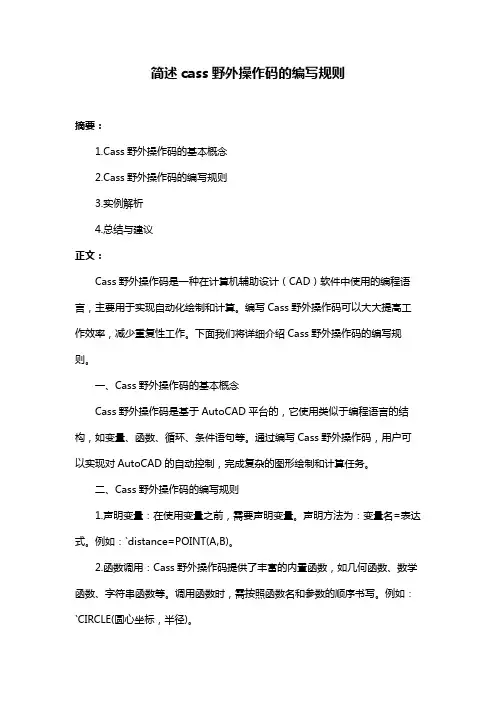

简述cass野外操作码的编写规则摘要：1.Cass野外操作码的基本概念2.Cass野外操作码的编写规则3.实例解析4.总结与建议正文：Cass野外操作码是一种在计算机辅助设计（CAD）软件中使用的编程语言，主要用于实现自动化绘制和计算。
编写Cass野外操作码可以大大提高工作效率，减少重复性工作。
下面我们将详细介绍Cass野外操作码的编写规则。
一、Cass野外操作码的基本概念Cass野外操作码是基于AutoCAD平台的，它使用类似于编程语言的结构，如变量、函数、循环、条件语句等。
通过编写Cass野外操作码，用户可以实现对AutoCAD的自动控制，完成复杂的图形绘制和计算任务。
二、Cass野外操作码的编写规则1.声明变量：在使用变量之前，需要声明变量。
声明方法为：变量名=表达式。
例如：`distance=POINT(A,B)。
2.函数调用：Cass野外操作码提供了丰富的内置函数，如几何函数、数学函数、字符串函数等。
调用函数时，需按照函数名和参数的顺序书写。
例如：`CIRCLE(圆心坐标，半径)。
3.循环结构：循环结构包括FOR循环和WHILE循环。
FOR循环使用`FOR`关键字，WHILE循环使用`WHILE`关键字。
在循环体内，可以使用`END`语句表示循环结束。
4.条件语句：Cass野外操作码提供IF、ELSEIF和ELSE条件语句。
例如：`IF(条件，执行语句1，执行语句2)。
5.注释：在Cass野外操作码中，可以使用`"`符号添加注释，对代码进行说明。
6.命名规则：Cass野外操作码的命名遵循驼峰命名法，即变量名和函数名以字母开头，后续字母为大写。
三、实例解析以下是一个简单的Cass野外操作码示例，用于绘制一个半径为100的圆：```" 声明变量radius = 100" 循环结构FOR i = 0, 360, 10 DO" 绘制圆CIRCLE(POINT(0, 0), radius)" 旋转视角ANGLE(360 - i)ENDFOR```四、总结与建议Cass野外操作码具有较强的可读性和实用性，可以帮助用户高效地完成AutoCAD的相关工作。
cass编码成图编码表
野外操作码表D-1 线面状地物符号代码表例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2 点状地物符号代码表表D-3 描述连接关系的符号的含义“+”、“-”符号的意义：（“+”、“-”表示连线方向） 12 1 2 1（F1） 2+ 1（F1） 2- 操作码的具体构成规则如下：1．对于地物的第一点，操作码=地物代码。
如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。
图D-1 地物起点的操作码2．连续观测某一地物时，操作码为“+”或“-”。
其中“+”号表示连线依测点顺序进行；“-”号表示连线依测点顺序相反的方向进行，如图D-2所示。
在CASS中，连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。
图D-2 连续观测点的操作码3．交叉观测不同地物时，操作码为“n+”或“n-”。
其中“+”、“-”号的意义同上，n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数)，还可用“+A＄”或“-A＄”标识断点，A＄是任意助记字符，当一对A ＄断点出现后,可重复使用A＄字符。
如图D-3所示。
图D-3 交叉观测点的操作码4．观测平行体时，操作码为“p”或“np”。
其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。
若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。
因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。
如图D-4所示。
图D-4 平行体观测点的操作码。
南方CASS编码测图

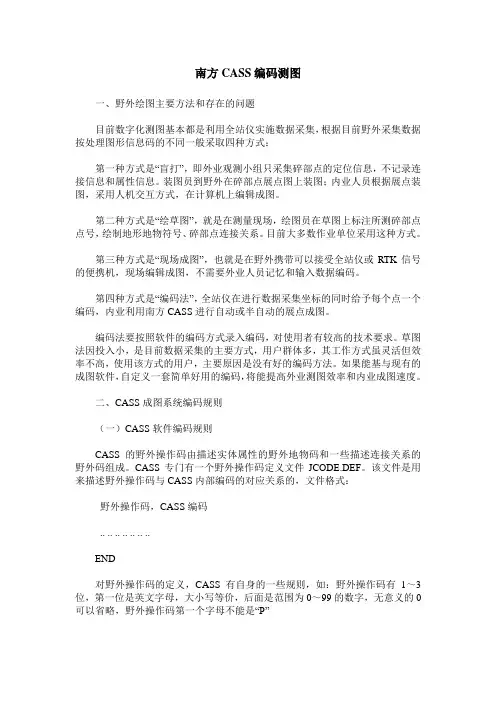

南方CASS编码测图一、野外绘图主要方法和存在的问题目前数字化测图基本都是利用全站仪实施数据采集，根据目前野外采集数据按处理图形信息码的不同一般采取四种方式：第一种方式是“盲打”，即外业观测小组只采集碎部点的定位信息，不记录连接信息和属性信息。
装图员到野外在碎部点展点图上装图；内业人员根据展点装图，采用人机交互方式，在计算机上编辑成图。
第二种方式是“绘草图”，就是在测量现场，绘图员在草图上标注所测碎部点点号，绘制地形地物符号、碎部点连接关系。
目前大多数作业单位采用这种方式。
第三种方式是“现场成图”，也就是在野外携带可以接受全站仪或RTK信号的便携机，现场编辑成图，不需要外业人员记忆和输入数据编码。
第四种方式是“编码法”，全站仪在进行数据采集坐标的同时给予每个点一个编码，内业利用南方CASS进行自动或半自动的展点成图。
编码法要按照软件的编码方式录入编码，对使用者有较高的技术要求。
草图法因投入小，是目前数据采集的主要方式，用户群体多，其工作方式虽灵活但效率不高，使用该方式的用户，主要原因是没有好的编码方法。
如果能基与现有的成图软件，自定义一套简单好用的编码，将能提高外业测图效率和内业成图速度。
二、CASS成图系统编码规则（一）CASS软件编码规则CASS的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外码组成。
CASS专门有一个野外操作码定义文件JCODE.DEF。
该文件是用来描述野外操作码与CASS内部编码的对应关系的，文件格式：野外操作码，CASS编码.. .. .. .. .. .. ..END对野外操作码的定义，CASS有自身的一些规则，如：野外操作码有1～3位，第一位是英文字母，大小写等价，后面是范围为0～99的数字，无意义的0可以省略，野外操作码第一个字母不能是“P”（P只代表平行信息）等（二）CASS野外操作码分析从该软件的野外操作码编码规则来看，基本是如下形式：用A00～99给常见的100种点状地物进行了编码，用另外字母“+”、“－”符号对地物之间的连接关系进行了定义，可以说考虑的非常全面、有效。
CASS野外操作编码表
7-盐碱地，8-沙地，9-花圃) 圆形物：Y+数(0半径，1-直径两端点，2-圆周三点) 平行体:P+(X(0-9)，Q(0-9)，K(0-6)，U(0-6)…) 控制点：C+数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，
宗教设施 A97塔形建筑物 A98独立坟
A99坟地
表D-3 描述连接关系的符号的含义
符号
含义
+
本点与上一点相连，连线依测点顺序进行
-
本点与下一点相连，连线依测点顺序相反方向进行
n+
本点与上n点相连，连线依测点顺序进行
n-
本点与下n点相连，连线依测点顺序相反方向进行
p
本点与上一点所在地物平行
np
本点与上n点所在地物平行
5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点) 例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆
表D-2点状地物符号代码表
符号类别
编码及符号名称
A00水文站
A01停泊场
A02航行灯塔 A03航行灯桩 A04航行灯船
表D-1线面状地物符号代码表 坎类(曲)：K(U)+数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟) 线类(曲)：X(Q)+数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，
cass-简码识别
cass 简码法1、简码引导文件中平行体：P,线上点号,通过点号因CASS6中可能存在BUG，因此可能要重复执行两次简码引导才能画出平行实体2、添加自定义野外操作码方法先在操作手册中查出相应地貌地物的CASS内码，再在jcode.def中新添加一行，并输入相应的野外操作码与对应的内码，如：添加了水涯线的野外操作码为：Q10,181101其中Q10是自定义的野外操作码，181101是水涯线的CASS内码砖房的野外操作码：F7,141121野外操作码由一个字母加两位数字组成，无效的0可以省略，如F07与F7等价如果要带参数而野外操作码又不足三位，则操作码与参数间需加“-”，如F2-2,141121表示房屋参数的2层，因F2不足三位因此野外操作码的“F2”与参数层数的“2”间要加“-”，但如果野外操作码是三位则参数可直接紧跟野外操作码如：F022,141121两种方法效果相同自定义野外操作码时请遵循CASS的约定，即表示线型的用“X”，拟合线型用“Q”，坎类用“K”，拟合坎类则用“U”，如：表D-1 线面状地物符号代码表===================================================================== ==================坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)垣栅类： W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)铁路类： T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)电力线类： D + 数 (0-电线塔，1-高压线，2-低压线，3-通讯线)房屋类： F +数 (0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)。

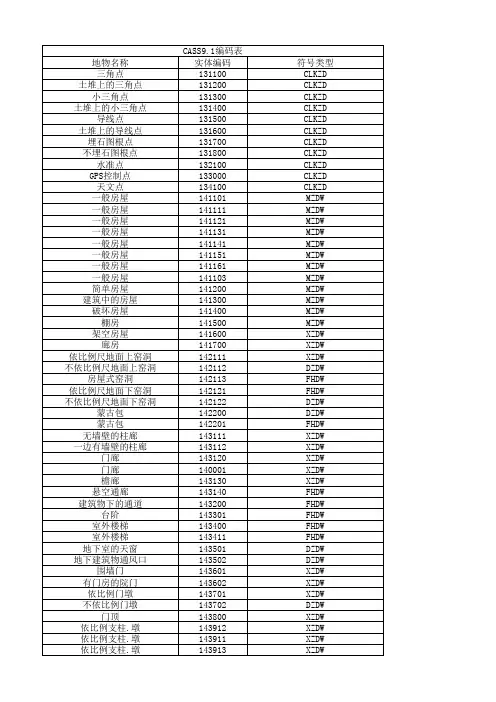

CASS9.1编码表
