航空发动机放气活门原理

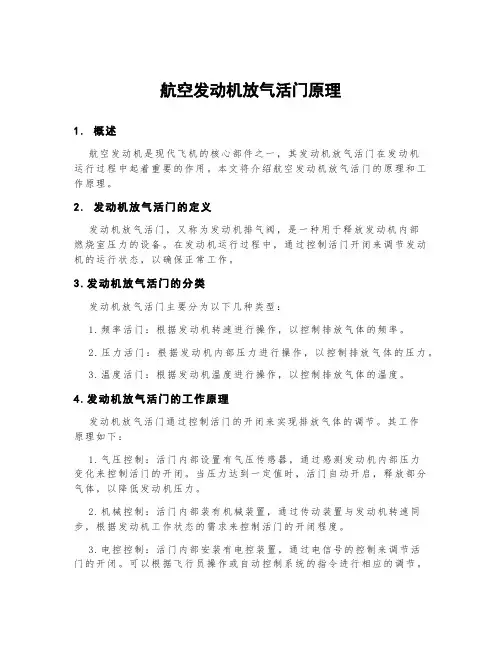

航空发动机放气活门原理1.概述航空发动机是现代飞机的核心部件之一，其发动机放气活门在发动机运行过程中起着重要的作用。
本文将介绍航空发动机放气活门的原理和工作原理。
2.发动机放气活门的定义发动机放气活门，又称为发动机排气阀，是一种用于释放发动机内部燃烧室压力的设备。
在发动机运行过程中，通过控制活门开闭来调节发动机的运行状态，以确保正常工作。
3.发动机放气活门的分类发动机放气活门主要分为以下几种类型：1.频率活门：根据发动机转速进行操作，以控制排放气体的频率。
2.压力活门：根据发动机内部压力进行操作，以控制排放气体的压力。
3.温度活门：根据发动机温度进行操作，以控制排放气体的温度。
4.发动机放气活门的工作原理发动机放气活门通过控制活门的开闭来实现排放气体的调节。
其工作原理如下：1.气压控制：活门内部设置有气压传感器，通过感测发动机内部压力变化来控制活门的开闭。
当压力达到一定值时，活门自动开启，释放部分气体，以降低发动机压力。
2.机械控制：活门内部装有机械装置，通过传动装置与发动机转速同步，根据发动机工作状态的需求来控制活门的开闭程度。
3.电控控制：活门内部安装有电控装置，通过电信号的控制来调节活门的开闭。
可以根据飞行员操作或自动控制系统的指令进行相应的调节。
5.发动机放气活门的作用发动机放气活门在航空发动机中的作用主要有以下几个方面：1.降低压力：通过控制活门的开闭程度，降低发动机内部的压力，以确保发动机在正常工作范围内运行。
2.调节温度：活门的排气作用可以将高温排放，以保持发动机的正常工作温度，避免过热。
3.减轻负荷：在发动机运行过程中，通过释放部分气体，减轻发动机的负荷，提高发动机的效率和寿命。
4.防止爆震：在发动机工作过程中，通过控制活门的开闭，可以避免燃烧室内过高的压力，进而减少爆震的风险。
6.发动机放气活门的特点发动机放气活门具有以下特点：1.精准控制：活门的开闭可以根据发动机工作状态的需求进行精确控制，以确保发动机的正常运转。
航空发动机原理与构造
航空发动机原理与构造
航空发动机是飞机的核心动力装置，是实现飞行的关键部件。
它的原理和构造包括以下几个方面：
1. 空气进气系统：航空发动机通过空气进气系统将大量空气引入发动机内部，提供所需的氧气。
空气进气系统通常包括进气道、进气口和进气滤清器。
2. 压气机：压气机是航空发动机的核心部件之一，负责将进气的空气进行压缩，增加其密度和压力。
常见的压气机有离心式压气机和轴流式压气机两种类型。
3. 燃烧室：燃烧室是航空发动机中进行燃烧反应的地方，通过将燃料和空气混合并点燃，产生高温高压的燃烧气体。
燃烧室通常包括燃烧室壁、燃烧室蓄压器、喷嘴等组成部分。
4. 高压涡轮：高压涡轮是航空发动机中的重要组成部分，负责驱动压气机和燃烧室。
它通过从排气气流中获得的能量，将其转化为机械能驱动发动机的其他部件。
5. 排气系统：排气系统将燃烧后的废气排出发动机，通常包括排气管和喷口。
排气系统的设计能够减少噪音和排放，提高发动机的效率。
航空发动机的构造复杂，设计精密，能够根据不同的飞行要求提供合适的推力。
它由众多的零部件组成，如涡轮盘、轴承、涡管、压气机叶片、燃烧器等。
这些部件经过严格的工艺加工
和精密装配，以确保发动机的正常工作和高效性能。
总之，航空发动机的原理和构造是复杂而精密的，它是现代航空技术的关键之一。
通过不断的技术创新和改进，航空发动机的效率和可靠性不断提高，为飞机的飞行提供强大的动力支持。
颐达发动机舱各个位置说明
颐达发动机舱各个位置说明一、发动机舱简介发动机舱是飞机上重要的部分之一，位于飞机机身前部，用于安装和保护飞机的动力系统。
颐达发动机舱采用先进的设计和制造技术，确保发动机的正常运行和安全性。
二、发动机舱盖发动机舱盖是发动机舱的最外层保护罩，位于飞机机身前部。
它由轻质高强度材料制成，能够抵御气流的冲击和外界的恶劣环境。
发动机舱盖具有良好的气密性和防水性能，保证发动机舱内部的压力和温度稳定。
三、发动机座椅发动机座椅是安装在发动机舱内的工作台，用于安放发动机和进行维护保养。
颐达发动机座椅采用航空级别的材料制造，具有良好的耐高温、耐腐蚀和防震性能。
座椅上配有各种工具和设备，方便工程师进行发动机的检修和维护。
四、燃油系统燃油系统是发动机舱内的一个重要部分，用于储存和供应燃油。
颐达发动机舱的燃油系统由燃油箱、燃油泵和燃油管道等组成。
燃油箱通常位于发动机舱的底部，采用防爆设计，能够确保燃油的安全储存和供应。
五、冷却系统冷却系统是发动机舱内的一个重要部分，用于维持发动机的正常工作温度。
颐达发动机舱的冷却系统采用空气冷却和液体冷却相结合的方式，通过空气进出口和冷却液循环，有效地降低发动机的温度，保证发动机的正常运行。
六、电气系统电气系统是发动机舱内的一个重要部分，用于为发动机提供电力供应。
颐达发动机舱的电气系统由发电机、电池和电力分配设备等组成。
发电机负责产生电能，电池负责储存电能，电力分配设备负责将电能分配给发动机的各个部件，保证发动机的正常运行。
七、排气系统排气系统是发动机舱内的一个重要部分，用于排出发动机燃烧后产生的废气。
颐达发动机舱的排气系统采用高效的排气管和排气阀，能够快速、安全地将废气排出机舱，保证发动机的正常运行和飞机的安全性。
八、防火系统防火系统是发动机舱内的一个重要部分，用于预防和控制发动机起火。
颐达发动机舱的防火系统采用先进的火灾探测设备和灭火装置，能够及时发现和扑灭发动机舱内的火灾，防止火势蔓延和发动机损坏。
飞机涡扇发动机的工作原理
飞机涡扇发动机的工作原理飞机涡扇发动机是现代喷气式飞机的主要动力装置。
它的工作原理是通过推力产生器来产生动力，推动飞机向前飞行。
涡扇发动机的工作原理可以分为以下几个方面来详细解释。
一、压气机涡扇发动机中的压气机是发动机的关键部件之一。
它的作用是将进气口处的空气进行压缩，增加气体的密度和压力。
压气机通常由多级气体压缩器组成，每级都有一系列旋转和静止的叶片。
当空气通过压气机时，旋转的叶片将空气捕捉并将其压缩。
这样，空气的能量和密度就会增加，为后续的燃烧提供了条件。
二、燃烧室在涡扇发动机中，燃烧室起着将燃料和压缩空气混合并点燃的关键作用。
燃烧室通常位于压气机后方，通过喷嘴将燃料喷入，并点燃混合气体。
当燃料燃烧时，会释放出大量的热能，使气体的能量进一步增加。
这些高温高压的气体会通过喷嘴排出燃烧室。
三、涡轮系统涡轮系统是推动涡扇发动机工作的关键组成部分。
它由高压涡轮和低压涡轮组成，这些涡轮通过轴连接在一起。
高压涡轮由排气的高温高压气体驱动，将其转化为机械能。
而低压涡轮则通过轴连接在高压涡轮的后方，在高压涡轮的作用下旋转。
涡轮的转动会驱动压气机和其他系统的旋转，形成一个连续的动力循环。
四、喷气推力喷气推力是涡扇发动机最终产生的动力形式。
当高温高压气体通过喷嘴喷出时，会产生一个巨大的推力，推动发动机向前飞行。
这是因为气体在喷射过程中产生了一个反作用力，根据牛顿第三定律，发动机会因此受到一个相等大小、方向相反的推力。
喷气推力越大，飞机的加速度就越大，飞行速度也会相应增加。
五、涡旋效应涡扇发动机在运行过程中还会引起涡旋效应，这是由于气体的喷射过程中，与周围空气的相互作用产生的。
涡旋效应会产生一个旋转的气体流，这个气体流会与机身和机翼等飞机结构相互作用。
利用涡旋效应可以增加飞机的升力和稳定性，提高飞行的效率。
综上所述，飞机涡扇发动机的工作原理包括压气机、燃烧室、涡轮系统、喷气推力和涡旋效应等关键部分。
通过这些部件的相互协作，涡扇发动机能够将燃料能量转化为推力，推动飞机进行飞行。
机组控制系统介绍
机组控制系统介绍机组控制系统是指航空器或其他机械设备中的一套控制系统，负责对机组的操作和监测。
它是保障机组对飞机操作的准确性和安全性的关键系统之一、机组控制系统包括飞行控制系统、引擎控制系统、舱内环境控制系统以及机载电子设备控制系统，下面将详细介绍这些方面。
首先是飞行控制系统，它是机组控制航空器的姿态和方位的关键系统。
飞行控制系统可以实现对航空器各方面运动状态的监控和调整，确保飞机的稳定性和安全性。
飞行控制系统由机械连杆、电气传动器、液压传动器和计算机控制器等部件组成。
飞行控制系统可以对舵面、电动舵面、推力反馈、姿态和方位等进行精确的控制，使机组能够准确驾驶飞机。
其次是引擎控制系统，它负责控制飞机的发动机，确保其正常工作并实时反馈发动机的工作状态。
引擎控制系统包括燃油控制系统、点火系统以及排气系统等。
燃油控制系统可以根据机组的操作，调整和控制燃油喷射的时间、量和压力，以保持发动机能量的恒定输出。
点火系统则负责发动机的点火和燃烧，确保发动机正常工作。
排气系统则负责控制发动机废气的排放，保护环境和机舱的空气质量。
此外，舱内环境控制系统是机组控制机舱内温度、湿度、气压、氧气供应等的关键系统。
舱内环境控制系统通过控制温度和湿度控制器、氧气供应系统以及通风系统等，确保乘客和机组人员在舒适和安全的环境中工作和休息。
最后是机载电子设备控制系统，它是机组控制飞机的各类电子仪器和设备的关键系统。
机载电子设备控制系统包括飞行导航系统、通信系统、雷达系统、自动飞行控制系统等。
这些系统通过计算机控制器和传感器，实时监控和控制飞机的飞行状态、航位、通信和导航等，提供准确的信息和指令给机组，从而确保飞机正常运行。
总之，机组控制系统是航空器中保障机组操作准确性和飞行安全的重要系统。
飞行控制系统、引擎控制系统、舱内环境控制系统和机载电子设备控制系统是其中的主要组成部分。
这些系统通过精确的监控和控制，确保飞机飞行、发动机运行、机舱环境和机载电子设备工作的正常和安全。
某航空发动机试车台排气系统改造技术研究
城市周刊2019/23 CHENGSHIZHOUKAN ８７某航空发动机试车台排气系统改造技术研究李枫 中国航发南方工业有限公司摘要：介绍了某航空发动机试车台排气系统使用过程中存在的问题，简要分析了排气系统一级引射筒体损坏的原因，提出了一级引射筒体及支撑结构的改进设计方案和筒体隔热保护设计方案，并对设计方案进行了简要描述。
关键词：航空发动机；试车台；排气系统一、试车台排气系统简介１．试车台排气系统组成。
试车台始建于20世纪90年代，试车台的排气系统采用二级引射排气方式，保证发动机排气及其所引射冷气流顺利排出的要求。
试车台排气系统主要由一级引射筒体、二级引射筒体、开孔扩散器及筒体支撑等部分组成。
排气系统的一级引射筒体前端为固定支撑结构，后端为活动支撑结构。
在发动机高温排气作用下，一级引射筒体会产生轴向膨胀，该膨胀量则由活动支撑结构吸收。
活动支撑的两侧均为单立柱铰接结构，即立柱两端与地面上的安装座和筒体上的安装座均采用圆柱销连接形式，一级引射筒体受热膨胀伸长时，立柱向后端摆动来吸收筒体的轴向膨胀位移，一级引射筒体上的安装座直接焊接在筒体侧壁上[1]。
２．排气系统存在的问题。
试车台排气系统在使用过程中，一级引射筒体多次出现损坏情况，筒体损坏集中表现在两方面：一方面是一级引射筒体的活动支撑安装座与筒体焊接位置，筒体侧壁经常出现开裂现象；另一方面是一级引射筒体底部约1/3范围内的筒体侧壁损坏严重，主要表现为筒体侧壁开裂，甚至出现脱落掉块现象。
损坏原因简要分析根据试车台排气系统的工作过程，分析一级引射筒体损坏的原因主要有以下三个方面。
（1）在发动机试车过程中，发动机尾喷气流对一级引射筒产生冲击，同时有激波等复杂流场产生，从而给引射筒一个复杂的动态载荷。
其中部分发动机的尾喷口沿轴线下偏一定角度，使一级引射筒体承受一定的径向载荷，由于发动机排气波动范围较大，导致一级引射筒体始终处于振动状态。
（2）一级引射筒体后端的活动支撑结构形式抗振能力较差，随着排气系统工作时间的增加，圆柱销与销孔间隙逐渐增大，导致一级引射筒体在发动机排气过程中振动加大；活动支撑的安装座直接焊接在一级引射筒体侧壁上，使一级引射筒体上安装座处的侧壁始终承受振动载荷作用，导致筒体材料产生疲劳裂纹。
参考资料 - 发动机进排气系统及其设计
以涡扇发动机排气系统为例：
⚫ 内外涵两股排气：低温的外涵空气流和高温的内涵燃气流。
⚫ 排气方式： 混合排气：常用在低涵道比发动机上，长外涵，两股气流
由内部混合器充分混合后排出。有利于降低噪音。 分开排气：用于高涵道比发动机上，短外涵，两股气流排
出后于大气中混合。 见下图：
发动机排气系统分类：
发动机排气系统
乘波飞行理论：对于一个尖楔体，以高速飞机上常见 的尖劈翼型为例，当它超音速飞行时，必然在机翼下方产 生一道从前缘开始的斜激波，气流在经过斜激波后会形成 一个压力均匀的高压区，且此翼下高压区不受翼上低压区 的影响（而常规机翼由于绕翼型环流的存在翼上下搞低压 区相沟通），因此将会产生很高的升力，整个飞行器好像 乘在激波上，乘波飞行由此得名。
由于“启动”问题的限制，即使进气道前的脱体激波 移动至喉部下游稳定位置，阻碍了其实际的运用。
◆ 外压式进气道
由外罩和中心体组成，如下图2-2所示，利用中心体 产生的一道或多道斜激波再加上唇口处一道正激波使超音 速气流变为亚音速气流而减速增压。
结构简单，工作稳定性好，飞行马赫数在2.5以下的飞 机多采用此类型进气道。
➢ 将涡轮排出的燃气以一定的速度和要求的方向排入大气， 产生推力。
➢ 对涡喷发动机，涡轮后排气流产生全部推力；对涡扇发动 机，风扇排气产生主要推力，涡轮排气产生部分推力；对 涡桨发动机，排气流产生的推力更少，主要是靠螺旋桨产 生拉力。
➢ 从涡轮出来的排气流，因有高速旋流，为了降低摩檫损失， 通常将排气锥和外壁之间的通道设计为扩散的，气流流速 降低、压力升高。涡轮后部支板对气流进入喷管之前整流， 避免旋涡损失。
◼ 内部流动损失
➢ 粘性摩擦损失
由于进气道内壁面与气流之间的摩擦力所引起的，因 此内壁面应做得尽可能的光滑, 以减小摩擦损失。
星型发动机原理
星型发动机原理一、星型发动机的概述星型发动机是一种内燃机，也叫做“螺旋桨发动机”，因为它通常用于驱动飞机的螺旋桨。
它的结构类似于一个星形，因此得名。
这种发动机主要由多个气缸组成，每个气缸都有一个活塞，通过连杆和曲轴相连来转化活塞的线性运动为旋转运动。
星型发动机通常具有高功率密度、可靠性高、维护简单等优点，在航空领域得到广泛应用。
二、星型发动机的结构1. 气缸气缸是星型发动机中最基本的部件之一。
在一个典型的星型发动机中，会有多个气缸排列成一个圆形或者椭圆形。
每个气缸都包含了一个活塞和一个燃烧室，其中活塞可以沿着气缸轴向移动。
当燃料和空气混合物在燃烧室中燃烧时，会产生高温高压的气体推动活塞向下运动。
2. 曲轴曲轴是连接所有活塞并将其线性运动转化为旋转运动的部件。
在星型发动机中，曲轴通常是位于发动机中心的一个轴，其上有多个连杆与活塞相连。
当活塞向下运动时，连杆就会推动曲轴旋转。
3. 连杆连杆是连接活塞和曲轴的部件。
在星型发动机中，每个气缸都有一个连杆与之相连。
当活塞向下运动时，连杆就会将这种线性运动转化为旋转运动，并将其传递到曲轴上。
4. 燃料系统燃料系统是星型发动机中非常重要的部分之一。
它负责将燃料输送到燃烧室中，并确保其能够被充分燃烧。
在星型发动机中，通常使用喷油器来将燃料喷入气缸中。
5. 空气进气系统空气进气系统负责将空气引入发动机，并确保其能够被充分利用。
在星型发动机中，空气通常通过进气管进入发动机，并经过过滤器进行过滤。
6. 排气系统排气系统负责将废气从发动机中排出。
在星型发动机中，排气通常通过排气管排出，并通过消声器进行降噪处理。
三、星型发动机的工作原理1. 进气阶段在进气阶段，空气被引入发动机中，并经过过滤器进行过滤。
然后，空气会进入燃烧室中，与喷入的燃料混合并被点火。
当燃料燃烧时，会产生高温高压的气体推动活塞向下运动。
2. 压缩阶段在压缩阶段，活塞向上运动将燃料和空气混合物压缩到一个更小的体积中。
航空发动机的喷管工作原理及分类
航空发动机的喷管工作原理及分类摘要：本文对喷管的作用及其原理进行了分析，除了比较常见的拉瓦尔喷管和亚声速喷管，本文还着重分析介绍了其他形式的喷管。
例如降噪喷管、推力矢量喷管、引射喷管等。
关键词：拉瓦尔喷管；降噪喷管；引射喷管喷管是涡喷和涡扇发动机排气系统的主要部件，其功用有两个方面，一是使高温、高压燃气的总焓有效地转化为燃气的动能；二是根据需要来改变发动机的工作状态以及改变推力的方向和大小。
混合器是混合排气式涡扇发动机所特有的部件，其功能是实现内外涵道气流的高效混合，为后续的加力燃烧室和喷管提供尽可能均匀的进气条件。
1 发动机对排气系统的要求及喷管的类型1.1对排气系统的要求为获得良好的发动机整机性能，对排气系统的要求主要有：（1）在各种飞行条件和发动机工作状态下，都能以最小的损失将燃气的焓转变为气体的动能。
（2）根据飞行需要有效地调节发动机的工作状态，并且外部阻力要小。
（3）有效地控制发动机推力的矢量（方向），满足垂直/短距起飞和高机动性能要求。
（4）能有效地抑制噪音和红外线辐射。
（5）结构简单，可靠性高，维修方便，寿命长。
1.2喷管的类型对喷管的分类有多种方法。
例如，根据设计状态下燃气在喷管中的膨胀程度，可分为亚声速喷管和超声速喷管两大类。
若根据喷管的几何尺寸是否可调，也可分为固定式喷管和可调式喷管。
若根据喷管的排气方向是否变化，有直喷式、反推式和推力矢量式喷管。
亚声速喷管的流道为收敛形。
它又包括几何固定式和几何可调式（主要是出口截面积可调）两种，分别称为固定式收敛喷管和可调式收敛喷管。
超声速喷管的流道为收敛-扩散形，又称为拉瓦尔喷管。
收敛-扩散形喷管也分为固定式和可调式两种，其中可调式指的是喷管的最小截面积（又称为喉道面积）和出口截面积均可调节。
除了收敛-扩散形喷管外，超声速喷管还有引射喷管、中心锥体式喷管等。
收敛形喷管和收敛-扩散形喷管一般都是轴对称的三维结构喷管。
但由于未来先进军用战斗机对机动性和隐身性能的需要，也有非轴对称喷管和二维结构喷管得到应用。
固定翼飞机动力系统的组成
固定翼飞机动力系统的组成
固定翼飞机的动力系统由以下几部分组成：
1.发动机：通常使用燃油发动机，包括活塞式发动机和涡轮式发动机。
发动机产生推
力，驱动飞机前进。
2.燃油系统：将燃油输送到发动机中，燃油系统包括燃油油箱、燃油泵、燃油滤清器
等。
3.排气系统：排放发动机产生的废气，排气系统通常包括排气管和消声器等。
4.冷却系统：保持发动机运转温度在合适的范围内，冷却系统通常包括散热器、冷却
液、水泵等。
5.传动系统：将发动机产生的动力传递到螺旋桨上，传动系统通常包括传动轴、离合
器、变速箱等。
6.螺旋桨：产生推进力，使飞机前进。
螺旋桨通常由螺旋桨叶片、螺母、轴承等组成。
7.点火系统：点火系统用于启动发动机，通常包括点火线圈、火花塞等。
8.控制系统：飞机动力系统的控制通常由油门控制器、传动机构、螺旋桨控制器等组
成，用于控制发动机输出的动力和转速。
航空活塞式发动机组成及工作原理
航空活塞式发动机组成及工作原理在活塞式发动机中，气缸是一个长形的金属筒体，通常由铝合金制成。
它是发动机内部燃烧室的一部分。
活塞是气缸内上下运动的金属筒体，通常由铝合金制成。
活塞通过一个连接杆与曲轴相连，当活塞上下运动时，连杆将运动转化为旋转运动。
工作原理：1.进气冲程：活塞向下运动，气缸内空气通过气门进入燃烧室。
通常情况下，每个活塞在工作周期内都会进行两个进气冲程。
2.压缩冲程：活塞向上运动，将气缸内的空气压缩。
同时，气门关闭，防止气体逆流。
3.点火和燃烧：当活塞达到最高点时，点火系统将火花引燃压缩的混合气体燃烧。
燃烧过程中，高温高压气体迅速膨胀，推动活塞向下运动。
4.排气冲程：活塞再次向上运动，将排出的废气通过排气门排出气缸。
上述四个冲程构成了活塞式发动机的工作周期，也被称为“四冲程循环”。
每个活塞每转一圈执行一次工作周期，将内燃能量转化为机械能。
这种工作原理使得活塞式发动机具有高效率和高功率输出的特点。
航空活塞式发动机的燃料供应系统通常采用喷射式供油系统，以确保燃料均匀喷入燃烧室。
点火系统负责在燃烧室内引燃燃料混合物，产生爆炸压力。
排气系统用于排出燃烧后的废气。
为了保持发动机的稳定性和高效性，活塞式发动机通常还配备有冷却系统和润滑系统。
总的来说，航空活塞式发动机通过将燃料燃烧产生的气体膨胀驱动活塞运动，将化学能转化为机械能。
它是航空领域中常见的发动机类型之一，具有重量轻、功率大、可靠性高的优点，被广泛应用于小型飞机、直升机和无人机等航空器上。
发动机舱的检查内容
发动机舱的检查内容一、发动机舱的检查目的和重要性发动机舱是飞机上最重要的部分之一，其中装载了飞机的动力系统，对飞机的正常运行至关重要。
因此，定期对发动机舱进行检查是确保飞机安全飞行的重要环节。
二、外部检查1. 外部表面检查：检查发动机舱外壳是否完好无损，有无明显的磨损、腐蚀或裂纹。
同时，检查舱门、舱盖和密封件是否正常，确保舱门和舱盖能够完全关闭。
2. 进气道检查：检查发动机进气道是否有杂物或异物堵塞，确保空气能够顺畅进入发动机。
3. 排气系统检查：检查发动机排气口是否有积碳，确保排气能够顺利排出。
三、内部检查1. 燃油系统检查：检查燃油供应管路是否有泄漏，检查燃油泵、燃油过滤器和燃油喷嘴是否正常工作。
同时，检查燃油量是否充足，确保飞行过程中燃油供应正常。
2. 空气系统检查：检查空气滤清器是否干净，确保发动机能够获得足够的清洁空气。
3. 冷却系统检查：检查冷却液的液位和质量，确保发动机冷却系统正常运行。
4. 点火系统检查：检查点火装置是否正常工作，确保发动机能够正常点火。
5. 润滑系统检查：检查润滑油的液位和质量，检查润滑油管路是否有泄漏，确保发动机能够得到良好的润滑。
6. 压气机检查：检查压气机叶片是否完好，有无磨损或裂纹。
7. 燃烧室检查：检查燃烧室内的燃烧情况，确保燃烧充分且无异常。
8. 涡轮检查：检查涡轮叶片是否完好，有无磨损或裂纹。
9. 排气系统检查：检查排气管是否正常，有无裂纹或松动。
四、其他检查1. 仪表检查：检查发动机仪表的显示是否正常，包括转速表、温度表、压力表等。
2. 控制系统检查：检查发动机控制系统是否灵活，能够准确控制发动机的运转。
3. 防火系统检查：检查发动机舱内的防火系统是否正常，确保发动机舱内发生火灾时能够及时有效地灭火。
以上就是对发动机舱的检查内容的简要介绍。
发动机舱的检查是飞机维护保养中非常重要的一部分，只有保证发动机舱的正常运行，才能确保飞机的安全飞行。
因此，飞机维护人员应按照规定的程序和要求进行发动机舱的定期检查，并及时处理发现的问题，以确保飞机的安全性和可靠性。
第五章排气装置
5.1.2 可调节的收敛形尾喷管
采用喷口可调节的尾喷管，能使发动机在各种工作状 态都获得良好的性能。带加力燃烧室的发动机必须采用可 调节的尾喷管，保证在加力状态相应地加大喷口。有的发 动机通过改变喷口面积来改变发动机的工作状态。 由于超声速喷管结构及操纵机构复杂、重量大和技术难 度大，许多二代以前的高速歼击机(M>2.0)的涡喷发动机， 仍采用喷口面积可调的收敛形尾喷管。可调的收敛形喷管 的类型主要有：多鱼鳞片式、双鱼鳞片式、移动尾锥体式 和气动调节式。下图所示是几种可调节收敛形届喷管的示 意图。目前广· 泛采用多鱼鳞片式机械调节的收敛形尾喷管， 可以是双级、多级，或无级调节的。
5.1.1 不可调节的收敛形尾喷管
这种简单收敛形尾喷管由中介管和喷口两部分组成。中介 管又称排气管，位于涡轮与喷口之间。它由外壳、整流锥和整 流支板三部分组成。外壳与整流锥形成的气流通道是逐渐扩张 的，可使气流速度降低，减少流动损失。外壳与整流锥的连接 可借助整流支板或者承力支杆，在结构设计时应保证这些零构 件热膨胀的自由。整流支板一般做成对称叶型，如果从涡轮排 出的气流扭速度较大，则应做成有相应迎角的非对称叶型(其弦 长靠整流锥处较长，靠外壳处较短，这是因为气流扭速在叶根 处较大)，以保证燃气轴向排出，减少推力损失。喷口是收敛形 的簿壁锥筒，前缘与中介管相联接，应能拆卸。燃气在喷口的 收敛通道内加速后排出，使发动机在整体上产生更大的推力。 通常将喷口按不同出口直径分成若于组，在试车时选配，以调 整发动机的推力达到规定的指标。
5.1 尾喷管
尾喷管的功用主要是使涡轮后的燃气继续膨胀， 将燃气中剩余的热晗充分转变为动能，使燃气以高速 从喷口喷出。 根据使用条件的不同，发动机尾喷管依通道形状 可以分为收敛形和收敛扩散形两种类型，喷口面积可 做成可调或不可调的。尾喷管的结构方案很多，下面 仅就应用较多的几种作些分析。
航空派生型燃气轮机成套设备进排气系统通用技术要求
一、概述航空派生型燃气轮机成套设备进排气系统是航空发动机和燃气轮机系统中的重要组成部分，它对系统的运行效率、热力性能以及整体安全性都有着重要的影响。
为了保障航空派生型燃气轮机成套设备进排气系统的正常运行和安全性，制定通用的技术要求显得至关重要。
二、设计与制造要求1. 进排气系统的设计应符合航空工程中的相关标准和规范，包括但不限于工作环境要求、设备材料要求、结构要求等。
设计应考虑到进排气系统在高温、高压环境下的工作特性，确保其具有良好的耐热、耐压性能。
2. 制造过程中要求严格按照设计要求进行加工和装配，确保进排气系统的每一个部件都符合合格标准。
材料选用要符合相关材料标准和规范，确保其质量和可靠性。
三、性能要求1. 进排气系统应具有良好的气动性能，包括气流的稳定性、压力损失、气体分布均匀性等方面的指标。
这将直接影响到燃气轮机系统的运行效率和热力性能。
2. 进排气系统还应具有良好的降噪性能，尽量减少飞机起飞和着陆过程中产生的噪音对环境和乘客的影响。
四、安全性要求1. 进排气系统在设计和制造过程中必须考虑到航空安全的重要性，确保其在异常情况下仍能保持稳定、安全的运行状态。
2. 进排气系统在使用过程中应具有良好的自检功能，及时发现和排除可能存在的故障和安全隐患。
五、环境适应性要求1. 进排气系统应具有良好的环境适应性，能够适应各种气候和工作环境条件下的运行要求。
这将直接影响到飞机在不同领域的适航性和使用范围。
2. 进排气系统应具有良好的耐磨损性能，在长时间使用和高强度工作环境下仍能保持稳定、可靠的运行状态。
六、结论航空派生型燃气轮机成套设备进排气系统通用技术要求的制定，对于保障航空发动机和燃气轮机系统的安全性、效率以及环境适应性具有重要意义。
通过严格遵守设计与制造、性能、安全性和环境适应性等方面的要求，可以有效提升进排气系统的整体性能和可靠性，为航空工程的发展和实际应用提供了可靠支撑。
在航空领域，航空派生型燃气轮机成套设备进排气系统是飞机性能和安全的核心组成部分。
a320发动机引气系统工作原理
a320发动机引气系统工作原理A320飞机是一款广泛应用于民用航空的窄体喷气客机，其发动机引气系统起着重要的作用。
引气系统是通过将发动机产生的高温高压气体引入飞机机舱，为机舱提供空调和供氧的功能。
下面将详细介绍A320发动机引气系统的工作原理。
A320飞机搭载的发动机通常是双发，每个发动机均拥有自己的引气系统。
发动机内部的高压空气会通过一个管道进入到引气系统。
引气系统中的一台增压风扇，即高压压缩器，负责将进入的空气加压，以适应飞机机舱内的需要。
高压压缩器将压缩空气传输至中压压缩器。
中压压缩器会继续将空气进行压缩，并将其流向燃油喷嘴。
此时，空气与燃油混合并燃烧，形成高温高压的燃烧气体。
燃烧产生的高温高压气体经过涡轮机发生器后，将推动飞机前进。
同时，一部分燃烧气体会分流经过引气系统，供给机舱使用。
引气系统内的空气会通过冷却装置进行冷却，以确保飞机机舱内的温度和压力处于舒适和安全的范围内。
在引气系统内部，还设有一台空气冷却器和一台空气调节器。
空气冷却器负责将进入引气系统的高温气体降温，以保证机舱内的温度不过热。
而空气调节器则负责调节引气系统中的气压和流量，以满足不同的机舱需求。
A320发动机引气系统的工作原理可以简单描述为：发动机产生高温高压气体，通过引气系统将这些气体送入飞机机舱，经过冷却和调节后，为机舱提供空调和供氧的功能，并保持机舱的舒适和安全环境。
A320发动机引气系统的工作原理是确保航空器机舱内的温度、氧气供应以及空调系统的正常运作。
通过引入高压、高温气体并进行适当的冷却和调节，该系统能够满足机舱内的各项需求，提供安全和舒适的飞行环境。
航空发动机工作原理
航空发动机工作原理航空发动机是飞机关键组成部分，它负责提供飞机推力以支撑飞行。
航空发动机的工作原理主要是采用吸气内燃机原理，将汽油、空气及其它燃料压缩成高温高压气体，再通过排气口推出，产生往复力牵引飞行器运动。
航空发动机的工作原理主要包括以下6种部分：1、进气系统：进气系统从发动机参数监控系统中获取运转参数，经过滤器进入发动机，经进气缸压缩、湿润，然后流入燃烧室。
2、喷油系统：液态燃料从燃料箱里被取出，经过燃油泵的送动，然后穿过燃油过滤器分别给每一排发动机的燃烧室每个排的燃油喷嘴喷油，也就是燃料的进入燃烧室的路径，主润滑系统同来统筹管理发动机系统润滑操作。
3、点火系统：点火系统采用电子式火花提供点火能力，由进气系统中传送至燃烧室的空气与喷油系统提供的燃料混合，再通过点火系统提供的电火花传送点火功能，以正常频率点火，电压从火花塞传输到每一台火花塞上，实现点火功能。
4、排气系统：排气系统把发动机内的燃烧的气体利用排气压力排出发动机，排气系统重要的部件主要有叶片、排气管及排气喷嘴等。
5、调节系统：调节系统 20 世纪末出现，它通过发动机参数监控系统连接各个部件，可获取发动机的状态、设定高度等。
6、控制系统：空中或地面的导航系统将发动机的操作信号送达发动机控制系统，根据操作要求高度控制发动机，使发动机运转在正常的频率下，调整推力值达到预定的状态。
总的来说，航空发动机的工作原理是汽油、空气及其它燃料压缩成高温高压气体，再通过排气口推出，产生往复力牵引飞行器运动，还利用各种系统进行调节和控制，达到预定的状态以驱动飞机飞行。
它包含进气系统、喷油系统、点火系统、排气系统、调节系统和控制系统等6大部分，合理配合运行才能提供可靠的发动机功能，为安全飞行提供保障。
飞机发动机排气系统
当提起反推力杆时，一个展开信号发送至反推装置控制系统。 当提起反推力杆时，一个展开信号发送至反推装置控制系统。 电源控制反推装置控制活门组件。 电源控制反推装置控制活门组件。 当飞机是离开地面大于10 英尺（ 当飞机是离开地面大于 英尺（3 米）时，反推装置控制系 统逻辑电路防止反推装置展开操作。 统逻辑电路防止反推装置展开操作。当你转动左反推力杆至 展开位置时： 展开位置时：
2.3 收入操作和自动再收入： 收入操作和自动再收入：
当压下反推杆回到收入位置时，发生如下： 当压下反推杆回到收入位置时，发生如下：
反推装置控制电门撤掉至反推装置控制活门组件的展开信号 发动机附件装置（EAU）自动再收入电路试验 发动机附件装置（ ） 自动油门电门组内的电门移动至发送一个预位信号和一个收入信号， 自动油门电门组内的电门移动至发送一个预位信号和一个收入信号， 通过EAU至反推装置控制活门组件 通过 至反推装置控制活门组件 反推装置控制活门组件输送液压油至作动筒， 反推装置控制活门组件输送液压油至作动筒，把平移套筒移动返回收 入位置 在18 秒后同步锁定装置到达锁定位置
反推实现方法： 反推实现方法：
对高涵道比发动机，只将风扇气流反向； 对高涵道比发动机，只将风扇气流反向； 阻流门-格栅式、枢轴门型反推器。 阻流门-格栅式、枢轴门型反推器。 对涡喷发动机和低涵道比发动机，将热燃气流或 对涡喷发动机和低涵道比发动机， 内外涵混合气流反向。 内外涵混合气流反向。 蛤壳形折流门、铲斗门型（戽头式门）。 蛤壳形折流门、铲斗门型（戽头式门）。
飞机发动机排气系统
发动机排气系统
排气系统作用： 排气系统作用：
将涡轮排出的燃气以一定的速度和要求的方向排 入大气，产生推力。 入大气，产生推力。 对涡轮喷气发动机，涡轮后排气流产生全部推力； 对涡轮喷气发动机，涡轮后排气流产生全部推力； 对涡扇发动机，风扇排气产生主要推力， 对涡扇发动机，风扇排气产生主要推力，涡轮排 气产生部分推力；对涡桨发动机， 气产生部分推力；对涡桨发动机，排气流产生的 推力更少，主要是靠螺旋桨产生拉力。 推力更少，主要是靠螺旋桨产生拉力。 从涡轮出来的排气流， 因有高速旋流， 从涡轮出来的排气流 ， 因有高速旋流 ， 为了降低 摩檫损失， 摩檫损失 ， 通常将排气锥和外壁之间的通道设计 为扩散的， 气流流速降低、 压力升高。 为扩散的 ， 气流流速降低 、 压力升高 。 涡轮后部 支板对气流进入喷管之前整流，避免旋涡损失。 支板对气流进入喷管之前整流，避免旋涡损失。
民航发动机机构及系统
民航发动机机构及系统一、引言民航发动机是飞机的心脏，为飞机提供必要的动力，使其能够在空中飞行。
随着航空技术的飞速发展，民航发动机机构和系统也日趋复杂和高效。
本文将对民航发动机的机构和系统进行详细解析，以便更好地理解这一关键技术领域。
二、发动机类型1.涡轮喷气发动机：涡轮喷气发动机是现代民航飞机最常用的动力来源。
它由进气道、压气机、燃烧室、涡轮和尾喷管组成。
空气经进气道进入压气机，被压缩后进入燃烧室与燃料混合燃烧，产生的高温高压气体经涡轮膨胀做功，驱动涡轮旋转，从而带动压气机工作。
最后，气体经尾喷管排出，产生推力。
2.涡轮螺旋桨发动机：涡轮螺旋桨发动机主要用于中短途航班和支线航班。
它与涡轮喷气发动机的主要区别在于，它通过一个减速器将涡轴的高转速降低，从而驱动螺旋桨旋转。
螺旋桨产生的拉力推动飞机前进。
3.涡轴发动机：涡轴发动机主要用于直升机。
它与涡轮螺旋桨发动机类似，但不同之处在于它通过一个垂直轴来驱动旋翼旋转，从而产生升力。
三、发动机机构1.压气机：压气机是发动机的核心部件之一，负责将空气压缩，为燃烧室提供必要的空气流量。
压气机通常由多级叶片组成，每级叶片都会增加空气的压缩比。
2.燃烧室：燃烧室是发动机中燃料与空气混合燃烧的地方。
燃烧室的设计对发动机的效率和排放具有重要影响。
现代发动机的燃烧室通常采用环形设计，以提高燃烧效率并降低排放。
3.涡轮：涡轮是发动机的另一个核心部件，负责将燃烧产生的高温高压气体的能量转换为机械能，从而驱动压气机和其他附件工作。
涡轮通常由多级叶片组成，每级叶片都会提取气体的一部分能量。
4.尾喷管：尾喷管是发动机的排气系统，负责将燃烧后的气体排出飞机。
尾喷管的设计对发动机的推力和效率具有重要影响。
现代发动机的尾喷管通常采用可调节设计，以根据飞行条件调整推力。
四、发动机系统1.燃油系统：燃油系统负责将燃油从油箱输送到发动机，并与空气混合后进入燃烧室。
燃油系统的设计需要考虑多种因素，如燃油流量、压力和温度等。
简述喷气发动机的工作原理
简述喷气发动机的工作原理
喷气发动机是现代飞机最常用的动力装置，其工作原理主要分为以下几个步骤：
1. 压缩空气：高压压缩器将外部空气通过进气道引入发动机，使空气流经多个圆锥形叶轮，使其受到压缩，形成高温、高压的压缩空气。
2. 燃烧燃料：燃油通过喷油嘴喷入高压空气中，在燃烧室中点燃，产生高温高压的燃气，使燃气向后冲出燃烧室。
3. 推力产生：燃气以高速向后喷出，在喷气发动机内形成高速气流。
这个气流经过涡轮前的静叶，将剩余的热能和动能转化为动力，克服压缩空气和燃料的阻力，产生推力推动飞机前进。
4. 循环冷却：高温燃气经过涡轮后，通过高压涡轮后的冷却器对燃气进行降温。
之后，燃气在排气口排出飞机。
喷气发动机的工作原理类似于一个半开放的循环系统，而其核心是压缩空气和推力产生。
在高速气流的作用下，推力产生的同时，它还带走了燃烧产物，从而保证了发动机的运转。
同时，喷气发动机具备高功率、高效率、高速度、高高度、长飞行航程等优点，是现代高速民用和军用飞机动力的重要来源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反推系统的要求：
（1）反推系统只有当飞机落地后才能使用。要有
安全措施（空地电门、机械锁）。 的放出和收起。
（2）驾驶舱内有反推控制手柄。用来控制反推装置
（3）反推装置在打开过程中未达到相应位置时发 动机功率不能增加。以防止造成反推装置损坏。 （4）反推装置要有自动收上功能。即万一反推装置
1.1 排气喷管：排气喷管组件控制涡轮排气流的外侧边缘。后
部还控制风扇空气排气的内侧边缘。
1.2 排气椎体：排气锥体组件控制涡轮排气流的内侧边缘。发
动机通气系统使用在排气锥体系统
反推装置
反推装置 控制系统
反推装置 指示系统
反推的目的、工作条件和反推原理：
吸 音 垫
对高涵道比发动机，只将风扇气流反向； 气动阻塞式--阻塞门-格栅式反推器。
对涡喷发动机和低涵道比发动机，将热燃气流或 内外涵混合气流反向。 机械阻塞式--铲斗门型（戽头式门）。
3. 排气噪音
对喷气发动机和低涵道比涡扇发动机，因排气流速度较高， 所以噪音的主要来源是尾喷气流。 降低噪音的方法：采用消音降噪装置。多孔型喷管、瓣形喷 管、波纹形内部混合器（低涵道比涡扇发动机）等，增大排 气流（噪音源）与外界空气的接触面积，改变噪音从低频音 为高频音，以达到降低噪音的目的。 对高涵道比发动机，因排气速度较低，因而排气噪声较小； 整个发动机噪音水平也较低；主要噪音源是风扇和涡轮； 降噪方法：沿外涵道内壁，采用吸音垫，吸收声能，将声能 转变成热能。
第五章
排气系统
发动机排气系统
排气系统作用：
将涡轮排出的燃气以一定的速度和要求的方向排 入大气，产生推力。 对涡轮喷气发动机，涡轮后排气流产生全部推力； 对涡扇发动机，风扇排气产生主要推力，涡轮排 气产生部分推力；对涡桨发动机，排气流产生的 推力更少，主要是靠螺旋桨产生拉力。 从涡轮出来的排气流，因有高速旋流，为了降低 摩擦损失，通常将排气锥和外壁之间的通道设计 为扩散的，气流流速降低、压力升高。涡轮后部 支板对气流进入喷管之前整流，避免旋涡损失。
排气系统的基本结构
• 基本的排气系统一般包括排气锥（尾锥），整流 支板和喷管。
燃气从涡轮出来时，是经一环形通道流出的，并且有一定的 旋转。尾锥能使燃气从环形通道过渡到实心通道，尾锥靠整 流支板固定在排气管内，尾锥和排气管之间形成扩散形通道， 使燃气速度降低，以减小流动摩擦损失。
• 尾锥：降低涡流和摩擦损失。
故障打开，控制系统能自动探测到并能及时把反推装置收 回且锁死。若意外打开，收不上来发动机的功率能自动从 高功率减小到慢车功率。 （5）在驾驶舱内有反推装置的指示系统。包括开锁 指示和位置指示。
（6）反推的气流不能喷到机翼和机身上，也不能被 发动机从新吸入。可能会造成发动机喘振。
反推实现方法：
长外涵排气系统的优点
（1）风扇效率提高。（巡航、爬升） （2）提高推进效率。（排气温度降低，从而降低了内 涵燃气的热损失，提高发动机效率。） （3）降低耗油率。 （4）降低噪音。
长外涵排气系统的缺点
整个推进装置重量增加
发动机排气系统分类
发动机排气系统
涡轮排气系统
反推装置系统
1. 涡轮排气系统
涡扇发动机排气系统：
内外涵两股排气：低温的外涵空气流和高温的 内涵燃气流。
涡扇发动机排气方式：
混合排气：常用在低涵道比发动机上，长外涵， 两股气流由内部混合器充分混合后排出。有利 于降低噪音。(长外涵排气系统) 分开排气：用于高涵道比发动机上，短外涵， 两股气流排出后于大气中混合。（短外涵排气 系统）
目的：涡轮排气系统为涡轮燃气排出提供一个出口。 系统增加涡轮燃气排气速度以增加发动机推力。 涡轮排气系统使用一个喷管和一个锥体控制涡轮排 气的方向。 排气喷管控制涡轮排气流的外侧边缘。喷管连接在 发动机涡轮机匣上。 排气锥体控制涡轮排气流的内侧边缘。锥体连接至 发动机涡轮匣上。 锥体和喷管是用镍合金制造的。
• 整流支板： 整流减小流动损失。
整流支板除了支撑尾锥外，还起整流作用，整流支板为叶型 结构，把从涡轮出来的旋转气流变直。支板一般为空心结构 （里边装测量排气温度、压力的探头；给轴承供油和回油等 的一些管路。）
排气系统的基本结构
• 喷管：使燃气充分膨胀。
喷管的形状有两种，收敛喷管和收敛—扩张喷管（拉瓦尔管）。 喷口面积有可调和不可调两种。 喷口面积不可调的收敛管用于亚音速或低超音速飞行的飞机上。 在军用飞机上，还可采用喷口面积可调的收敛形喷管，根据发动 机的状态调节喷口大小（分有级和无级调节），以使发动机在各 种状态下都能获得较好的性能。尤其是带加力的发动机，都要采 用可调节的喷管。 收敛—扩张喷管用于超音速飞行的飞机上，并且喉部通道面积可 调以适应发动机的不同工作状态，使燃气能完全膨胀，以减小推 力损失。
目的：用于飞机触地后，产生反推力，降低飞机 速度，缩短滑跑距离。 反推系统一般要求最大反推力至少能达到最大正 推力的50%。 反推工作条件：飞机在地面或离地小于10英尺； 有28V直流电源；灭火手柄在正常位；液压压力 足够；反推杆拉起。
反推力产生原理：通过反推装置，将排气流反向， 即向前偏转一定的角度（45°-60°），产生反 推力。
