Cadence仿真简介
Cadence软件在《模拟电子》仿真教学的应用
Cadence软件在《模拟电子》仿真教学的应用随着科技的不断发展，电子技术在各个领域中得到了广泛的应用，特别是在通信、医疗、航空航天、汽车等领域。
在电子技术的教育领域，仿真技术已经成为了一种非常重要的教学手段。
而在电子技术领域的仿真技术中，Cadence公司的仿真软件一直备受青睐。
《模拟电子》是电子类专业的一门重要课程，主要内容包括电路理论、模拟电路设计、分析和仿真。
而Cadence软件在《模拟电子》的教学中，起到了非常重要的作用。
下面将结合Cadence软件在《模拟电子》仿真教学中的应用进行介绍。
第一、Cadence软件简介Cadence设计系统是美国Cadence公司的一套电子设计自动化（EDA）软件系统，是电子工程设计和制造系统解决方案的领导者，是目前世界上最先进的半导体设计领域的软件。
Cadence在集成电路和电子系统设计领域有着非常广泛的应用，特别是在模拟电子领域有着非常成熟的仿真设计功能。
Cadence仿真软件主要包括Spectre仿真器、AMS Simulator、OrCAD PSpice等。
这些软件提供了强大的仿真功能和友好的用户界面，能够帮助学生更好地理解和掌握模拟电子的理论知识和设计方法，提升学生的实际动手能力。
1. 模拟电路的仿真设计在《模拟电子》的教学中，学生需要学习模拟电路的基本理论和设计方法。
而通过Cadence软件提供的Spectre仿真器和AMS Simulator，学生可以实现对各种类型的模拟电路进行仿真设计，例如放大器、滤波器、振荡器等。
学生可以通过搭建电路原理图并设定相应的参数，然后进行仿真分析，得到电路的各种性能指标和波形图。
通过仿真实验，学生可以更直观地了解电路的工作原理和性能特点，帮助他们理论联系实际，提升实际动手能力。
2. 信号处理和滤波器设计3. 电路稳定性和振荡器设计4. 电路设计项目实践1. 强大的仿真功能Cadence软件提供了强大的模拟电路仿真功能，能够满足学生对各种模拟电路的仿真需求。

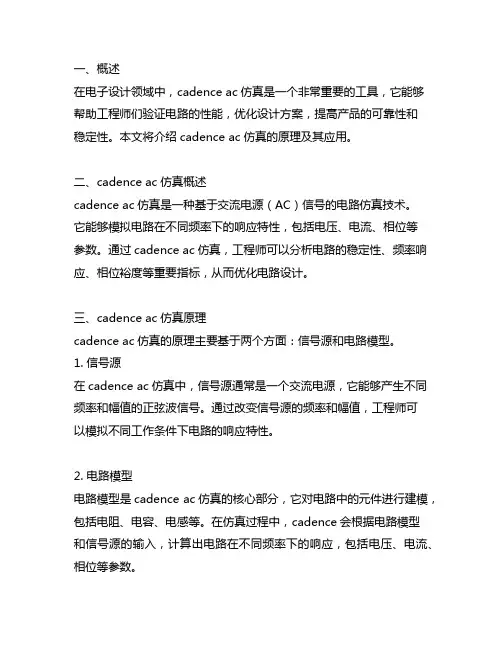

cadence ac仿真原理
一、概述在电子设计领域中，cadence ac仿真是一个非常重要的工具，它能够帮助工程师们验证电路的性能，优化设计方案，提高产品的可靠性和稳定性。
本文将介绍cadence ac仿真的原理及其应用。
二、cadence ac仿真概述cadence ac仿真是一种基于交流电源（AC）信号的电路仿真技术。
它能够模拟电路在不同频率下的响应特性，包括电压、电流、相位等参数。
通过cadence ac仿真，工程师可以分析电路的稳定性、频率响应、相位裕度等重要指标，从而优化电路设计。
三、cadence ac仿真原理cadence ac仿真的原理主要基于两个方面：信号源和电路模型。
1. 信号源在cadence ac仿真中，信号源通常是一个交流电源，它能够产生不同频率和幅值的正弦波信号。
通过改变信号源的频率和幅值，工程师可以模拟不同工作条件下电路的响应特性。
2. 电路模型电路模型是cadence ac仿真的核心部分，它对电路中的元件进行建模，包括电阻、电容、电感等。
在仿真过程中，cadence会根据电路模型和信号源的输入，计算出电路在不同频率下的响应，包括电压、电流、相位等参数。
四、cadence ac仿真应用1. 频率响应分析通过cadence ac仿真，工程师可以分析电路在不同频率下的响应特性，包括增益、相位、带宽等参数。
这些参数对于电路的稳定性和性能至关重要，通过仿真分析，工程师可以优化电路设计，提高产品的性能。
2. 稳定性分析cadence ac仿真还可以帮助工程师分析电路的稳定性。
在回路不稳定的情况下，电路可能会产生不稳定的波形和振荡，严重影响产品的可靠性和稳定性。
通过仿真分析，工程师可以及早发现并解决稳定性问题，保证产品的可靠性。
3. 相位裕度分析相位裕度是评价电路稳定性的重要指标，它描述了电路在闭环条件下的相位裕度和裕度裕度。
通过cadence ac仿真，工程师可以分析电路的相位裕度，及时发现并解决相位裕度不足的问题，确保电路的稳定性和可靠性。
CADENCE仿真步骤
CADENCE仿真步骤
Cadence是一款电路仿真软件，它可以帮助设计师创建、分析和仿真
电子电路。
本文将介绍Cadence仿真的步骤。
1.准备仿真结构：第一步是准备仿真结构。
我们需要编写表示电路的Verilog或VHDL代码，然后将它们编译到Cadence Integrated Circuit (IC) Design软件中。
这会生成许多文件，包括netlist和verilog等文件，这些文件将用于仿真。
2.定义仿真输入输出信号：接下来，我们需要定义仿真的输入信号和
输出信号。
输入信号可以是电压、电流、时间和其他可测量的变量。
我们
需要定义输入信号的模拟和数字值，以及输出信号的模拟和数字值。
3.定义参数：参数是仿真中用于定义仿真设计的变量，这些变量可以
是仿真中电路的物理参数，如电阻、电容、时延、输入电压等，也可以是
算法参数，如积分步长等。
4.运行仿真：在所有参数和信号都设置完成后，我们可以运行仿真。
在运行仿真之前，可以使用自动参数检查来检查参数是否正确。
然后，使
用“开始仿真”命令即可启动仿真进程。
5.结果分析：在仿真结束后，我们可以使用结果分析器来查看输出信
号的模拟和数字值，以及仿真中电路的其他特性，如暂态分析、稳态分析、功率分析等。
以上就是Cadence仿真步骤。
cadence简介
实际上，机房中我们已将各配置文件写好，只要在终端中执行
cds.setup
Cadence的相关配置文件就已经自动设置完毕。如果用户在启动Cadence后，发现无法使用快捷键，则需要把.cdsinit从Cadence的安装目录中拷贝到自己的工作目录下，在终端中输入：
此外还有一个What’new窗口，介绍Cadence新版本特性，不必理会，双击左上角将其关闭。
2.5
Cadence是以库来组织文件的。为了使我们的工作和系统自带库区别，我们需要建立自己的工作库。有两种方法来建立新库，一是通过菜单栏Tools->Library Maneger打开库管理器，另一种是通过File->New->Library来建立新库。这里我们用第一种方法建立新库。单击菜单栏Tools->Library Maneger，会打开LM(Library Maneger)窗口，如图2.3所示。
②点击工具栏的zoomin和zoomout按钮可以放大缩小电路图。键入快捷键f可以使电路图自动缩放到合适大小。
③编辑电路图过程中注意要及时保存，保存方法是菜单栏->Design->Save，也可以键入快捷键大写的S(Shift+s)来保存。
3
现在，我们要开始画一个标准的CMOS反相器。一个反相器包括PMOS，NMOS，VDD，GND。
同样的方法继续设置NMOS参数，只是模型名为n18，栅长为固定值0.18u，栅宽设为pPar(“wn”)。设置好参数后的电路图如图3.9所示。
注意：①设置参数时不要自己输入单位，系统会自动加上。比如0.18uM是错误的写法。如果非要自己写单位，也要和数值之间留一个空格，否则系统会把M识别为变量。
cadence原理图仿真
cadence原理图仿真首先，我们来了解一下cadence原理图仿真的基本原理。
在进行原理图仿真时，我们需要将电路设计转换为一个数学模型，然后利用计算机软件对这个模型进行求解，得到电路的各种参数和性能指标。
这个数学模型通常是由电路的基本元件和它们之间的连接关系构成的，通过建立节点方程和元件特性方程，可以得到一个包含了电路各种参数的数学方程组。
然后利用数值计算方法对这个方程组进行求解，就可以得到电路的各种性能指标，比如电压、电流、功率等。
在cadence原理图仿真中，我们通常会使用一些常见的仿真工具，比如SPICE仿真器。
SPICE是一种通用的电路仿真工具，它可以对各种类型的电路进行仿真，包括模拟电路、混合信号电路和射频电路等。
通过建立电路的原理图，并在仿真器中设置各种参数和仿真条件，就可以对电路进行仿真分析，得到电路的各种性能指标。
在进行cadence原理图仿真时，我们需要注意一些关键的仿真参数和设置。
首先是仿真的时间步长和仿真的时间范围，这两个参数会直接影响到仿真的精度和速度。
通常情况下，我们需要根据电路的特性和仿真的要求来合理地设置这两个参数，以保证仿真结果的准确性。
另外，还需要注意仿真的激励信号和仿真的分析类型，比如直流分析、交流分析、脉冲分析等，这些参数会直接影响到仿真的结果和分析的内容。
除了基本的仿真参数设置，我们还需要注意一些特殊情况下的仿真技巧。
比如在进行混合信号电路的仿真时，需要考虑模拟部分和数字部分之间的接口和耦合关系，以保证整个系统的稳定性和正确性。
另外，在进行射频电路的仿真时，需要考虑传输线的特性和电磁场的影响，以保证仿真结果的准确性和可靠性。
总的来说，cadence原理图仿真是电子设计中非常重要的一环，它可以帮助工程师们验证电路设计的正确性和稳定性，提前发现潜在的问题，从而节省时间和成本。
通过合理地设置仿真参数和注意一些特殊情况下的仿真技巧，可以得到准确可靠的仿真结果，为电路设计和调试提供有力的支持。

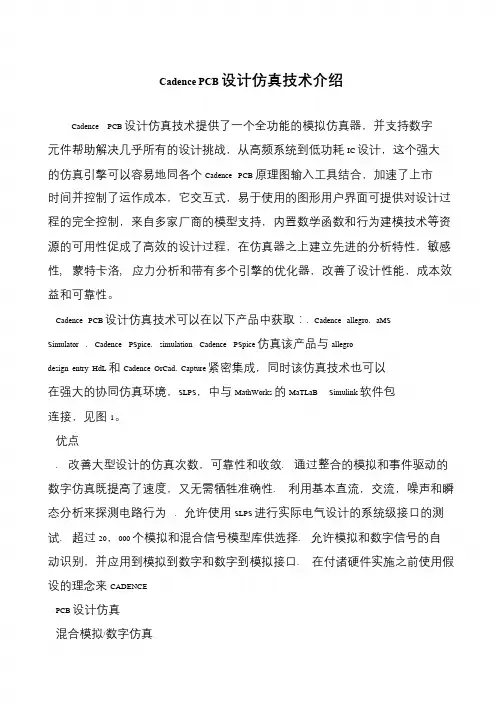

Cadence PCB设计仿真技术介绍
Cadence PCB 设计仿真技术介绍Cadence PCB 设计仿真技术提供了一个全功能的模拟仿真器，并支持数字元件帮助解决几乎所有的设计挑战，从高频系统到低功耗IC 设计，这个强大的仿真引擎可以容易地同各个Cadence PCB 原理图输入工具结合，加速了上市时间并控制了运作成本，它交互式，易于使用的图形用户界面可提供对设计过程的完全控制，来自多家厂商的模型支持，内置数学函数和行为建模技术等资源的可用性促成了高效的设计过程，在仿真器之上建立先进的分析特性，敏感性, 蒙特卡洛, 应力分析和带有多个引擎的优化器，改善了设计性能，成本效益和可靠性。
Cadence PCB 设计仿真技术可以在以下产品中获取：. Cadence allegro. aMS Simulator . Cadence PSpice. simulation Cadence PSpice 仿真该产品与allegro design entry HdL 和Cadence OrCad. Capture 紧密集成，同时该仿真技术也可以在强大的协同仿真环境，SLPS，中与MathWorks 的MaTLaB Simulink 软件包连接，见图1。
优点. 改善大型设计的仿真次数，可靠性和收敛. 通过整合的模拟和事件驱动的数字仿真既提高了速度，又无需牺牲准确性. 利用基本直流，交流，噪声和瞬态分析来探测电路行为. 允许使用SLPS 进行实际电气设计的系统级接口的测试. 超过20，000 个模拟和混合信号模型库供选择. 允许模拟和数字信号的自动识别，并应用到模拟到数字和数字到模拟接口. 在付诸硬件实施之前使用假设的理念来CADENCEPCB 设计仿真混合模拟/数字仿真。
cadence简介和使用基础1
截止 饱和 非饱和
K'
C OX
2
COX
OX o
t OX
CMOS反相器 1结构和工作原理
VDD Vi为VOL时，MN截止，MP非饱和
Vi
-Kp [2(VOL- VDD -VTP) (VOH-VDD ) MP – (VOH-VDD ) 2] = 0 Vo VOH = VDD
MOS管结构
CMOS电路的基础知识
2) MOS管的分类
CMOS电路的基础知识
3) MOS管的I／V特性曲线
MOS 管I/V特性曲线
CMOS电路的基础知识
对于NMOS管源漏之间的电流为：
0 I DS K (VGS VT ) 2 K 2(V VT )V DS V DS 2 GS
EDA工具—cadence公司的设计工具
3) 时序驱动DSM设计工具 这部分的软件是面向更底层次的设计。这一层次需 要迭代过程。在之前的设计流程中，不考虑连线延 迟，或者说它对设计的影响较小。现如今，许多软 件在预布局阶段就考虑连线模型。这是因为连线延 迟对整体设计的影响最重，因此预布局阶段甚至在 综合阶段需要考虑连线延迟的影响。在Cadence中 ，有两种实现时序驱动设计的软件：SE和design planner。
Vi
CMOS电路原理图设计
基本操作方法 原理图输入
1)原理图编辑窗口 打开原理图编辑窗口 CIW窗口→File→New→Cellview；
CMOS电路原理图设计
或者CIW窗口→File→Open（打开已有的 Cellview）。
CMOS电路原理图设计
也可以在Library Manager中直接打开。
Cadence软件在《模拟电子》仿真教学的应用
Cadence软件在《模拟电子》仿真教学的应用随着科技的发展，电子技术在我们生活中扮演着越来越重要的角色。
而在电子技术的学习和研究过程中，仿真技术则起到了至关重要的作用。
Cadence是一款著名的EDA （Electronic Design Automation）软件，它在电子设计和仿真领域具有广泛的应用。
在《模拟电子》的教学中，Cadence软件的应用能够帮助学生更好地理解和掌握电子电路的设计和仿真技术，从而提高他们的学习效率和实际应用能力。
一、Cadence软件简介Cadence公司成立于1988年，总部位于美国加利福尼亚州圣荷西市。
作为全球领先的EDA软件和工程服务供应商，Cadence公司主要致力于开发应用于集成电路和电子系统设计的EDA软件和工具。
Cadence软件包括了多种产品系列，如Allegro系列、OrCAD系列、Virtuoso系列等，涵盖了电路设计、电路仿真、布局设计等方面的功能，为电子工程师在设计和验证电路时提供了强大的支持。
1. 电路设计与验证Cadence软件提供了丰富的电路设计工具和功能模块，学生可以使用Cadence软件进行各种类型的电路设计，如模拟电路、数字电路、混合信号电路等。
通过Cadence软件，学生能够快速、准确地完成电路设计，并进行相应的验证与分析。
学生可以在Cadence软件中建立各种电路图，选择合适的元器件和信号源，并进行仿真和分析，从而加深对电路原理和设计方法的理解。
2. 仿真实验与参数优化3. 电路分析与报告生成在电子电路的教学过程中，学生需要进行电路分析和实验报告的生成。
Cadence软件提供了丰富的电路分析工具和报告生成功能，能够帮助学生对电路的工作原理和性能进行深入的分析，并生成相应的实验报告。
学生可以通过Cadence软件进行电路的频域分析、时域分析、交流分析、直流工作点分析等，从而全面了解电路的工作特性和性能参数，并撰写详细的实验报告。
Cadence基础仿真分析与电路控制描述
Cadence基础仿真分析与电路控制描述Cadence是一款主要用于集成电路设计和仿真分析的软件工具。
本文档将介绍Cadence的基础仿真分析功能以及电路控制描述的方法。
Cadence基础仿真分析Cadence提供了多种仿真分析工具，包括电路级仿真、时钟级仿真和系统级仿真等。
这些工具可用于验证电路设计的正确性，并进行性能评估。
在进行仿真分析之前，需要进行以下步骤：1. 设计：使用Cadence的设计工具创建电路图和原理图，定义电路的结构和功能。
2. 参数设置：对电路器件进行参数设置，包括电阻、电容、电感等元件的数值设定。
3. 仿真配置：选择适当的仿真工具和仿真设置，如仿真类型、仿真时间和仿真模型等。
接下来，执行仿真分析：1. 电路级仿真：通过电路级仿真工具，如Spectre，对电路进行验证和性能评估。
参数设置和仿真配置完成后，运行仿真并分析仿真结果。
2. 时钟级仿真：通过时钟级仿真工具，如Virtuoso AMS Designer，对电路中时序相关的功能进行验证。
设置时钟源和时钟周期等参数，并运行仿真以验证电路的时序性能。
3. 系统级仿真：通过系统级仿真工具，如Virtuoso System Design Platform，对整个电路系统进行仿真。
设置系统级的参数和信号源，并进行仿真分析。
电路控制描述在Cadence中，可以使用Verilog-A或Verilog-AMS等硬件描述语言来描述电路的行为和控制。
1. Verilog-A：主要用于模拟连续时间的电路。
可以使用Verilog-A描述电路的行为和相互之间的连接关系。
通过编写Verilog-A代码，可以实现电路的仿真和性能分析。
2. Verilog-AMS：结合了连续时间和离散时间的特性，可用于描述混合信号电路。
除了模拟电路行为之外，还可以描述数字电路部分。
通过编写Verilog-AMS代码，可以实现电路的混合仿真和性能分析。
使用这些硬件描述语言时，需要了解其语法和规范，并根据实际需求编写相应的代码。
Cadence仿真工具的介绍
仿真分析参数设置
2，InterconnectModels标签
深圳市共进电子有限公司
仿真分析参数设置
1，Unrouted Interconnect Models组合框： • Percent Manhattan： 设定未连接的传输线的曼哈顿距离的百分比； • Default Impedance： 设定传输线特性阻抗，默认为60ohm； • Default Prop Velocity：默认传输速度，默认值为1.4142e+008M/s，此时对 应εr=4.5，1ns延时对应传输线长度为5600mil。 2，Routed Interconnect Models 组合框： Cutoff Frequency：表明互连线寄生参数提取所适应的频率范围；
深圳市共进电子有限公司
提取和建立拓朴进行仿真
Sigxlorer的界面：
深圳市共进电子有限公司
提取和建立拓朴进行仿真
• • SigXplorer中的仿真参数设置 Pulse Stimulus标签栏：
深圳市共进电子有限公司
Shap Mesh Size：表明将线看成铜皮的边界尺称范围； Via Modeling：表明所采用的过孔模型。
•
• •
Fast Closed Form：场模拟程序实时产生一个过孔子电路而并没有建立一 个近似的RC电路，这样节省了仿真时间，但没有使用模型那么准确。 Ignore Via：忽略过孔的影响。 Detailed Closed Form：在互连模型库中寻找相近似的过孔模型，如果没有 合适的模型，则由场模拟程序产生一个由近似RC矩阵组成的过孔模型并存储 在模型库中。
深圳市共进电子有限公司
• •
提取和建立拓朴进行仿真
SigXplorer中的仿真过程： 1，选择激励类型：一般对于干扰源：pulse，rise， fall；被干扰对象：Quite Hi，Quite Lo；接收器： Tristate ； 2，在SigXplorer窗口最底端选择Measurements标 签，点击Reflection前面的“＋”号打开测量反射 参数的列表，在弹出菜单中选择需要测量的反射参 数； 3，在图标工具栏点击“ ”进行仿真; 4，选择菜单File\Save，保存一下拓朴模型 .
cadence仿真工具介绍
6.改名(rename)：>mv A B (文件或目录改名) 7.删除： >rm fileA (删除文件，可以有多个文件名) >rm –r dirA (删除目录，可以有多个目录名) 8.编辑文件：>vi fileA (文件不存在时，自动创建新文件) 编辑命令：I(插入), o(下插入行), O(上插入行), Esc键(退出), x(删除字符), dd(删除行), h l k j或方向键(左右上下移动) 非编辑状态时，按Shift+:,文件尾出现“:”，此时可以 保存文件（w ）和退出vi状态（q）。
打开工作窗口（terminal)： 按mouse右键，点击open terminal
COPYRIGHT FOR ZHOUQN
关机：
在terminal中敲命令halt， 回车
重开机：
在terminal中敲命令reboot， 回车
COPYRIGHT FOR ZHOUQN
• LINUX操作系统常用命令简介
• 仿真环境设置
COPYRIGHT FOR ZHOUQN
• 仿真环境设置
COБайду номын сангаасYRIGHT FOR ZHOUQN
COPYRIGHT FOR ZHOUQN
COPYRIGHT FOR ZHOUQN
• Linux操作系统：在pc机上，安装 (1) 虚拟机 (2) linux 操作系统 (3) 在linux操作系统中安装IC设计软件
COPYRIGHT FOR ZHOUQN
启动与登陆： (1) 虚拟机登陆
COPYRIGHT FOR ZHOUQN
• (2) 启动linux----点击start this virtual machine
cadence_讲义运放仿真
设置模拟 时的温度
设置库文件 的路径和仿
真方式
设置仿真的 环境
（后仿真时 需设置）
2021/1/2
Analyses菜单
选择模拟类型。Spectre 的分析有很多种，如右图， 最基本的有
tran（瞬态分析） dc（直流分析） ac（交流分析）。
2021/1/2
tran（瞬态分析）
2021/1/2
dc（直流分析）
cadence_运放仿真
各种仿真器简介
SPICE : 由UC Berkeley 开发。用于非线性 DC分析，非 线性瞬态分析和线性的AC分析。
Hspice: 作为业界标准的电路仿真工具，它自带了许多器 件模型，包括小尺寸的MOSFET和MESFET。Cadence提 供了hspice的基本元件库并提供了与Hspice的全面的接口。
Sweep Variable： Frequency Sweep Range ：1 Hz~100M Hz 仿真完成后，点击 Result -> Direct Plot -> AC Gain&Phase 查看运放的幅频特性和相频特性
既可以对频率进 行扫描也可以在某个 频率下进行对其它变 量的扫描。
2021/1/2
Variables菜单
包括Edit等子菜单项。 可以对变量进行添加、 删除、查找、复制等操 作。变量variables既可 以是电路中元器件的某 一个参量，也可以是一 个表达式。变量将在参 量扫描parametric analysis时用到。
分析类型介绍
Tran分析：时间与电路参数的关系
(瞬时分析)
DC分析： 电压与电路参数的关系
(直流分析)
AC分析： 频率与电路参数的关系
cadence仿真设置简介
下面是cadence里面设置calibre仿真的一些简单介绍，自己最近也在学习，现在告一段落，整理分享给大家。
有需要的可以看看。
疏漏不对之处还请见谅，欢迎互相讨论。
Calibre DRC设置：Rules：DRC rules file加入规则文件DRC run directory选择自己建的文件夹。
OK.Run DRCLVS设置：Rules：LVS rules file加入规则文件LVS run directory选择自己建的文件夹。
最好再新建一个存放Inputs：勾选hierarchical和layout vs netlistlayout和netlists下面的export from viewer全都勾选OK.Run LVS上面两个验证如果出现错误，就对照着列出来的错误仔细修改至通过。
PEX（提参）设置：Rules：PEX rules file加入规则文件PEX run directory选择自己建的文件夹。
最好再新建一个存放Inputs：layout和netlists下面的export from viewer全都勾选。
类似LVS那样Outputs：Netlists里面的format选择Calibreview。
其他默认。
OK.run PEX这里如果出现这个错误：解决办法：到calibre.rcx的1219行，加入同一个文件夹下的rules文件路径即可如下图。
Run PEX结束后会自动跳出下面的设置界面：除了calview.cellmap文件选用自己的对应的之外。
其他设置仿照这个设置。
然后点击OK。
这是提参的最后一步，时间可能有点长，耐心等待。
结束后会出现下图，点击close即可。
Warning不用管。
后仿：到这里版图提参就结束了。
需要进行后仿。
打开ADE环境，在setup->Environment，switch view list一栏的最前面加上calibre 这个单词，如下图，点击OK。
Cadence软件在《模拟电子》仿真教学的应用
Cadence软件在《模拟电子》仿真教学的应用一、Cadence软件概述Cadence软件是由美国Cadence Design Systems公司开发的一款专业的电子设计自动化软件。
该软件被广泛应用于模拟电子、数字电子、射频和混合信号电路的设计和仿真。
它提供了完善的电路设计、仿真分析、原理图绘制、PCB设计等功能，是电子工程师不可或缺的设计工具之一。
Cadence软件在模拟电子领域拥有丰富的功能和模块，可以满足不同层次的仿真需求。
其SPICE仿真引擎具有高度准确性和速度，可以模拟各种电路的行为并分析电路性能。
Cadence软件还提供了特定于不同应用领域的模块，如模拟混合信号仿真、射频电路设计和仿真等，可以帮助工程师更好地进行电路设计和验证。
1. 电路设计与仿真在《模拟电子》的教学中，电路设计与仿真是非常重要的环节。
通过Cadence软件，学生可以学习到电路的设计原理和仿真方法，提高他们对电路工作原理的理解。
学生可以使用Cadence软件进行电路的原理图绘制，参数设置和仿真分析，了解不同电路的工作特性和性能指标。
通过实际操作，学生可以深入了解模拟电子的设计过程，锻炼动手能力和解决问题的能力。
2. 电路分析与优化3. 电路实验与验证4. 项目设计与实践Cadence软件还可以帮助学生进行电子项目的设计与实践。
学生可以利用Cadence软件进行电路设计和仿真，完成实际的电子项目。
通过项目设计与实践，学生可以更好地将所学知识应用到实际工程中，培养实际动手能力和解决问题的能力。
项目设计与实践还可以帮助学生了解电子工程的实际应用，加深对电子工程的兴趣和理解。
1. 培养学生的实际动手能力和解决问题的能力通过Cadence软件，学生可以进行电路设计、仿真分析和实验验证，加深对电子工程的理解和应用。
通过实际操作，学生可以锻炼动手能力和解决问题的能力，提高他们的实际工程能力和创新能力。
2. 提高学生的电路设计和仿真能力3. 培养学生的团队合作和项目实践能力4. 提高学生对电子工程的兴趣和理解。
Cadence板级仿真
Cadence板级仿真Cadence的SQ仿真用于单板网络的拓扑提取或者信号质量仿真非常方便，即板级的仿真。
但随着系统的复杂，板间的信号仿真越来越多，这就涉及到两块电路板的系统级仿真。
两块PCB之间必然是通过connector连接在一起的，如果近似地处理，可以把connector当作是一根短的传输线，连接connector的两个对应网络分布在两块PCB中，我们可以分开处理，对两个网络进行分别提取，然后利用SigXplorer的Append功能进行Top整合，中间connector采用传输线近似。
这是最简单的方法。
当然还有另一种比较正式一点的方法，SQ本身就支持两块电路板的同步仿真，其原理与Xnet 的网络拓扑结构提取相当。
比如，如果我们不指定Xnet时，进行网络提取只能提取单根网络，当指定了Xnet之后，Probe提取出的网络就是Xnet，这里Xnet的指定就是给对应的无源元件，比如电阻、电容、电感等，分配Espice模型。
当然这里这里也包括连接器，只不过这比他们要稍微复杂一些。
下面就以一个例子来说明板级仿真的网络提取。
准备工作：仿真文件：cpu.brdmainboard.brd仿真模型：8347_tbga_rev203.dmlpca9548a_3_3v.dml仿真原理图：cpu.dsnmainboard.dsn拓扑结构简易视图如下：CPU端：Mainboard端：Analyze----SI/EMI Sim----Library...在Brower界面Add existing library，把需要的IC model放进去进行IC模型分配，Analyze----SI/EMI Sim----Model...在弹出的Signal Model Assignment里进行模型分配，默认的分配环境是Devices在这里进行模型分配，选中状态时，pcb界面的对应元件会临时高亮选中需要分配模型的Devices后，点击下面的Find Model，在Model Type Filter中选择IbisDevice，Model Name Pattern中输入“*”，选择正确的Model Name后模型就自动分配给对应的IC了分配好model后的devices这里不仅要给IC分配好模型，还需要给拓扑结构中的无源元件建立模型，比如这里的上拉电阻。
cadence仿真解读
2019/2/25
Variables菜单
包括Edit等子菜单项。 可以对变量进行添加、 删除、查找、复制等操 作。变量variables既可 以是电路中元器件的某 一个参量，也可以是一 个表达式。变量将在参 量扫描parametric analysis时用到。
2019/2/25
其它有关的菜单项（1）
2019/2/25
常用analoglib库的元器件
器件 Cell 名称 pnp管 pnp
电阻
电容 电感 NMOS PMOS npn管
2019/2/25
res
cap ind nmos4 pmos4 npn
地
直流电压源 直流电流源 方波发生源 可编程方波发 生源 正弦波发生源
gnd
vdc idc vpulse vpwl vsin
2019/2/25
五、运算放大器仿真实例
1、电路图的输入（共模反馈型运放），如下 图所示：
2019/2/25
2、建立Symbol图
2019/2/25
3、仿真电路图示意
2019/2/25
4、运放小信号仿真示例
电源电压Vdc=3.3 V； 交流信号源acm=1 V； 负载电容Cload=5p F； 采用Spectre分析方式，选择交流分析（ac），设置如下： Sweep Variable： Frequency Sweep Range ：1 Hz~100M Hz 仿真完成后，点击 Result -> Direct Plot -> AC Gain&Phase 查看运放的幅频特性和相频特性
退出
2019/2/25
Setup菜单
Setup菜单
cadence中emir仿真的作用
cadence中emir仿真的作用
在Cadence中，EMIR仿真是一种模拟实验，旨在帮助科学家和工程师更
好地理解复杂系统的运作机制。
EMIR仿真基于物理和数学模型来模拟系统
的行为和变化，使用数学公式和计算机程序来模拟系统的行为，以及它们如何在不同条件下发生变化。
EMIR仿真可以用于模拟各种物理系统，如气体流动、热传导和电磁场。
它
也可以用于模拟复杂的工业过程，如催化反应、液体混合和材料加工。
此外，EMIR仿真还可以用于模拟生物系统，如神经元网络、生物反应器和基因网络。
通过EMIR仿真，研究人员可以更好地理解系统的运行机制，并预测系统的行为。
这有助于更好地设计和控制这些系统。
此外，EMIR仿真技术可以在
不同的条件下进行模拟，这有助于更好地理解系统的运行机制。
以上信息仅供参考，如有需要，建议您咨询专业人士。
cadence几种模式的用法
cadence几种模式的用法
摘要：
1.介绍Cadence
2.Cadence 的几种模式
3.各种模式的用法详解
4.总结
正文：
Cadence 是一种常用的电路设计软件，它能够帮助工程师进行电路原理图设计、PCB 布局以及电路仿真等工作。
在Cadence 中，有几种不同的模式，工程师可以根据不同的需求选择合适的模式进行操作。
下面我们就来详细介绍一下Cadence 的几种模式以及它们的用法。
首先，我们要介绍的是Cadence 的基本模式，也就是我们平常最常用到的模式。
在这个模式下，我们可以进行原理图的设计、编辑、修改以及查看等操作。
通过这个模式，我们可以轻松地绘制出复杂的电路图，并且可以进行实时的仿真和测试。
其次，Cadence 还提供了一种叫做“布局”的模式。
在这个模式下，我们可以进行PCB 的布局设计。
这个模式下，我们可以选择不同的布局方式，例如自动布局、手动布局等，以满足不同的设计需求。
除此之外，Cadence 还有一种叫做“原理图仿真”的模式。
在这个模式下，我们可以对原理图进行仿真，以测试电路的性能。
这个模式下，我们可以选择不同的仿真工具，例如模拟仿真、数字仿真等，以满足不同的仿真需求。
最后，Cadence 还有一种叫做“库”的模式。
在这个模式下，我们可以
管理和维护电路元件库。
这个模式下，我们可以添加、删除、修改元件的属性，以满足不同的设计需求。
总的来说，Cadence 的不同模式各有各的用途，工程师需要根据实际的设计需求选择合适的模式进行操作。
Cadence仿真简介
Cadence仿真简介时序计算和Cadence仿真结果的运⽤中兴通讯康讯研究所EDA设计部余昌盛刘忠亮摘要：本⽂通过对源同步时序公式的推导，结合对SPECCTRAQuest时序仿真⽅法的分析，推导出了使⽤SPECCTRAQuest 进⾏时序仿真时的计算公式，并对公式的使⽤进⾏了说明。
关键词：时序仿真源同步时序电路时序公式⼀．前⾔通常我们在时序仿真中，⾸先通过时序计算公式得到数据信号与时钟信号的理论关系，在Cadence仿真中，我们也获得了⼀系列的仿真结果，怎样把仿真结果正确的运⽤到公式中，仿真结果的具体含义是什么，是我们正确使⽤Cadence仿真⼯具的关键。
下⾯对时序计算公式和仿真结果进⾏详细分析。
⼆．时序关系的计算电路设计中的时序计算，就是根据信号驱动器件的输出信号与时钟的关系（Tco——时钟到数据输出有效时间）和信号与时钟在PCB上的传输时间（Tflytime）同时考虑信号驱动的负载效应、时钟的抖动（Tjitter）、共同时钟的相位偏移（Tskew）等，从⽽在接收端满⾜接收器件的建⽴时间（Tsetup）和保持时间（Thold）要求。
通过这些参数，我们可以推导出满⾜建⽴时间和保持时间的计算公式。
时序电路根据时钟的同步⽅式的不同，通常分为源同步时序电路（Source-synchronous timing）和共同时钟同步电路（common-clock timing）。
这两者在时序分析⽅法上是类似的，下⾯以源同步电路来说明。
源同步时序电路也就是同步时钟由发送数据或接收数据的芯⽚提供。
图1中，时钟信号是由CPU驱动到SDRAM⽅向的单向时钟，数据线Data是双向的。
图1图2是信号由CPU 向SDRAM 驱动时的时序图，也就是数据与时钟的传输⽅向相同时的情况。
Tsetup ’Thold ’ CPU CLK OUTSDRAM CLK INCPU Signals OUT SDRAM Signals INTco_minTco_max T ft_clkT ft_dataT cycleSDRAM ’S inputs Setup time SDRAM ’S inputs Hold time图2图中参数解释如下：■ Tft_clk ：时钟信号在PCB 板上的传输时间；■ Tft_data ：数据信号在PCB 板上的传输时间；■ Tcycle ：时钟周期■ Tsetup’：数据到达接收缓冲器端⼝时实际的建⽴时间；■ Thold’：数据到达接收缓冲器端⼝时实际的保持时间；■ Tco_max/Tco_min ：时钟到数据的输出有效时间。
cadence仿真查开环增益
cadence仿真查开环增益
Cadence仿真是一种用于电子设计的仿真技术，它可以用
来检测系统的功能性，并根据设计的要求和需求来调整元件和电路参数。
Cadence仿真可以用来模拟开环增益，它是电路增
益的一个重要参数，可以用来衡量系统的性能。
开环增益定义为电路的输出号和输入号的比值，它可以指示电路的放大能力。
它的公式为：开环增益 = 输出号 / 输入号。
开环增益可以用来衡量电路的性能，它可以反映电路的噪声抑制能力。
使用Cadence仿真来检测开环增益，首先需要准备好模拟电路，并且把它放到Cadence中。
然后，在模拟器中设置输入号，并设置输出号参数。
接下来，在模拟器中运行仿真，并记录下输出号和输入号的比值。
最后，根据记录的比值，计算出开环增益的值。
用Cadence仿真来检测开环增益，可以让设计者在调整元件参数和电路参数之前，对系统的性能有一个清晰的认识。
另外，使用Cadence仿真来模拟开环增益，也可以让设计者更好地控制电路的放大能力和噪声抑制能力。
总之，Cadence仿真可以用来模拟开环增益，它可以更好
