数字电路的可综合设计
eda综合的概念
eda综合的概念

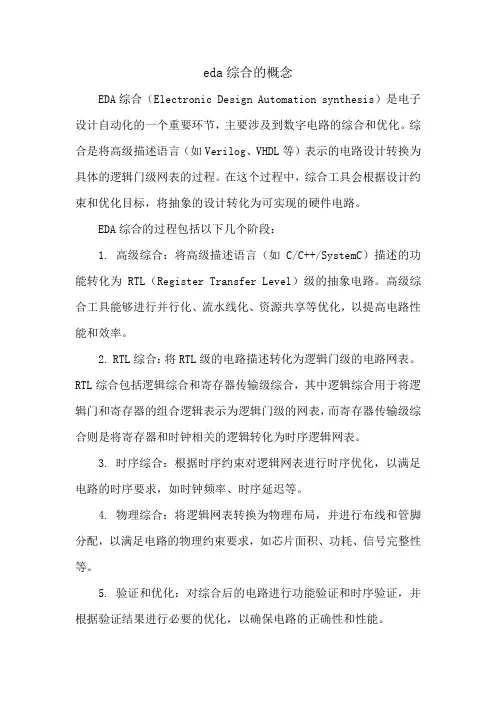

EDA综合（Electronic Design Automation synthesis）是电子设计自动化的一个重要环节，主要涉及到数字电路的综合和优化。
综合是将高级描述语言（如Verilog、VHDL等）表示的电路设计转换为具体的逻辑门级网表的过程。
在这个过程中，综合工具会根据设计约束和优化目标，将抽象的设计转化为可实现的硬件电路。
EDA综合的过程包括以下几个阶段：
1. 高级综合：将高级描述语言（如C/C++/SystemC）描述的功能转化为RTL（Register Transfer Level）级的抽象电路。
高级综合工具能够进行并行化、流水线化、资源共享等优化，以提高电路性能和效率。
2. RTL综合：将RTL级的电路描述转化为逻辑门级的电路网表。
RTL综合包括逻辑综合和寄存器传输级综合，其中逻辑综合用于将逻辑门和寄存器的组合逻辑表示为逻辑门级的网表，而寄存器传输级综合则是将寄存器和时钟相关的逻辑转化为时序逻辑网表。
3. 时序综合：根据时序约束对逻辑网表进行时序优化，以满足电路的时序要求，如时钟频率、时序延迟等。
4. 物理综合：将逻辑网表转换为物理布局，并进行布线和管脚分配，以满足电路的物理约束要求，如芯片面积、功耗、信号完整性等。
5. 验证和优化：对综合后的电路进行功能验证和时序验证，并根据验证结果进行必要的优化，以确保电路的正确性和性能。
EDA综合在电子设计中起着重要的作用，可以提高设计效率和准确性，缩短产品开发周期。
通过综合工具的优化，可以实现更高的性能、更低的功耗和更小的面积，同时也能提高电路的可靠性和可维护性。
数字逻辑综合设计实验报告
数字逻辑综合设计实验报告本次数字逻辑综合设计实验旨在通过集成数字电路设计的各项技能，实现课程中所学的数字逻辑电路的设计和应用。
本文将从实验流程、实验过程和实验结果三个方面进行详细阐述。
一、实验流程1.确定实验内容和目的。
2.设计电路，包括逻辑门、时序电路和其他数字电路。
3.将电路图转化为器件链路图。
4.验证器件是否可以直接连接，确定器件安装方式。
5.安装器件，焊接电路板。
6.进行测试和调试，确认电路是否可以正常工作。
7.完成实验报告并提交。
二、实验过程1.确定实验内容和目的本次实验的内容是建立一个多功能的数字电路，实现数字电路的常见功能，包括计数器、时序控制器等。
本次实验的目的是通过对数字电路设计的综合应用，提高学生对数字电路设计的实践能力。
2.设计电路在确定实验内容和目的之后，我们需要对电路进行设计。
为了实现功能的复杂性，我们设计了一个包含多个逻辑门、计数器和其他数字电路的复杂电路。
3.将电路图转化为器件链路图在完成电路设计后，我们需要将电路图转化为器件链路图。
我们需要根据电路设计中使用的器件类型和数量来确定器件链路图。
在转化过程中，我们需要考虑器件之间的连接方式、信号传输、电源连接等因素。
4.验证器件是否可以直接连接，确定器件安装方式对于电路板的安装和器件之间的连接问题，我们需要进行仔细的测试和验证。
只有当所有器件都可以无误地连接到电路板上并正常工作时，我们才能确定最佳的器件安装方式。
5.安装器件，焊接电路板完成以上所有的测试和验证后，我们可以开始完成电路板的安装。
在安装过程中，我们需要仔细按照器件链路图和设计图来进行布线和连接。
最后，我们需要进行焊接，确保连接性能和电路板的可靠性。
6.进行测试和调试，确认电路是否可以正常工作完成器件安装和焊接后，我们需要进行测试和调试。
我们需要检查每个部分的性能和功能，以确保电路可以正常工作。
如果我们发现任何错误或问题，我们需要进行进一步的调试和修复。
7.完成实验报告并提交。
数字电路的综合设计方法
数字电路的综合设计方法数字电路是现代电子学的基础，它广泛应用于计算机、通信、自动化等领域。
在数字电路的设计中，综合设计方法是非常重要的一环。
本文将介绍数字电路的综合设计方法，包括设计流程、功能分析、逻辑设计等内容。
数字电路的综合设计流程数字电路的综合设计流程包括：需求分析、功能分析、逻辑设计、综合与仿真、自动布局布线、后仿真与验证等步骤。
详细流程如下：1. 需求分析：根据客户或用户的需求进行需求分析，明确设计目标和指标，确定实现技术和限制条件。
2. 功能分析：将设计目标进行分解，分析系统的总体功能和各模块功能，形成模块之间的框图，确定模块之间的输入与输出关系。
3. 逻辑设计：根据功能分析，将系统拆分为各个逻辑模块，将各个模块的输入和输出定义好，设计时要考虑硬件资源的使用情况，如时钟频率、存储器容量、器件速度等。
4. 综合与仿真：将各个逻辑模块进行综合，生成相应的逻辑网表，然后进行仿真，检验设计的正确性。
5. 自动布局布线：通过信号传输和时序分析，实现自动布局和布线，对于复杂的电路，需要进行时序约束的设置，以保证时序正确性。
6. 后仿真与验证：对设计的电路进行后仿真和验证，对设计的可行性进行评估，对设计过程进行总结，并进行修改和优化。
数字电路的功能分析数字电路的功能分析是将大的系统分解成各个独立的逻辑模块，通过确定各个模块的输入和输出关系，指导逻辑设计的过程。
功能分析的核心是逻辑模块的定义和划分。
逻辑模块是电路构建的基本单元，是指执行某种特定功能的电路块。
在功能分析时，需要将大的系统划分为多个逻辑模块，并定义各个模块的输入和输出，这样才能明确电路中各个模块之间的联系与协作。
在功能分析过程中，需要考虑的关键因素包括：性能指标、输入输出接口、逻辑模块的功能、数据流图等。
通过对这些因素的分析和设计，实现逻辑电路的正确实现和功能的有效性。
数字电路的逻辑设计数字电路的逻辑设计是将电路模块分解成各个逻辑门和触发器等基本单元，通过对基本单元的连接组合，实现所需电路功能的设计。
最新电路综合设计实验_设计实验3_实验报告
最新电路综合设计实验_设计实验3_实验报告实验目的：1. 掌握电路综合设计的基本方法和步骤。
2. 熟悉电路仿真软件的使用，提高电路设计能力。
3. 分析和解决电路设计中遇到的问题，提高问题解决能力。
实验原理：本次实验主要围绕数字电路和模拟电路的设计与仿真。
数字电路部分将设计一个简单的组合逻辑电路，模拟电路部分则设计一个基本的放大电路。
通过电路仿真软件，如Multisim或Proteus，对设计的电路进行仿真测试，验证电路设计的正确性和功能实现。
实验设备与材料：1. 计算机一台，安装有电路仿真软件。
2. 电路设计原理图。
3. 必要的电路元件库。
实验步骤：1. 设计数字电路部分：根据设计要求，绘制组合逻辑电路的原理图，包括但不限于加法器、译码器等。
2. 设计模拟电路部分：绘制基本的放大电路原理图，包括运算放大器、电阻、电容等元件。
3. 将设计好的电路导入仿真软件中，进行电路仿真。
4. 调整电路参数，观察电路的输入输出波形，确保电路按照设计要求正常工作。
5. 记录仿真结果，并对结果进行分析，提出可能的改进措施。
实验结果与分析：1. 数字电路部分：展示设计的组合逻辑电路的仿真波形图，并分析其功能是否符合设计要求。
2. 模拟电路部分：展示放大电路的输入输出波形，分析放大倍数、频率响应等参数是否达到预期目标。
3. 根据实验结果，讨论电路设计中遇到的问题及其解决方案。
实验结论：总结本次电路综合设计实验的主要收获，包括电路设计的方法、仿真软件的使用技巧、问题分析与解决能力的提升等。
同时，指出实验中存在的不足和未来的改进方向。
注意事项：1. 在电路设计过程中，注意元件参数的选择，避免设计错误。
2. 在仿真测试中，应仔细观察波形图，确保电路工作稳定。
3. 实验报告中应详细记录实验过程和结果，便于他人理解和复现实验。
电子信息专业优质课数字电路与逻辑设计
电子信息专业优质课数字电路与逻辑设计数字电路与逻辑设计是电子信息专业中的一门重要课程，它是电子技术和计算机科学的基础。
本文将从数字电路基础、逻辑门电路设计、组合逻辑电路设计和时序逻辑电路设计四个方面进行论述。
一、数字电路基础数字电路是用于处理数字信号的电路，数字信号只有两个状态，即0和1。
数字电路以逻辑门为基本单元，通过逻辑门的组合和连接形成各种功能的数字电路。
常见的逻辑门有与门、或门、非门、异或门等。
数字电路有许多重要概念，如真值表、卡诺图、布尔代数等。
二、逻辑门电路设计逻辑门电路是由多个逻辑门组成的电路，在实际应用中用于完成某种特定的逻辑功能。
逻辑门电路设计是数字电路设计的关键环节之一。
在逻辑门电路设计中，需要根据所需的逻辑功能，选择适当的逻辑门类型，并合理地连接它们。
逻辑门电路设计要求我们掌握逻辑代数的基本原理和设计的方法。
三、组合逻辑电路设计组合逻辑电路是由多个逻辑门组成的电路，在给定输入条件下，通过逻辑操作得出输出结果。
组合逻辑电路不含有时钟信号，输出只与输入有关，不受先后顺序的影响。
组合逻辑电路设计的关键在于确定输入信号和输出信号之间的逻辑关系，并选择适当的逻辑门进行连接。
四、时序逻辑电路设计时序逻辑电路是在组合逻辑电路基础上加入时钟信号，使得输出不仅与输入有关，还与时间有关。
时序逻辑电路设计需要考虑信号的时序关系和状态的转换条件。
常见的时序逻辑电路有触发器、计数器等。
时序逻辑电路设计的关键是确定状态转换条件和时钟频率，并合理地选择适当的触发器进行设计。
综上所述，数字电路与逻辑设计是电子信息专业中一门重要的课程，它涵盖了数字电路的基础知识、逻辑门电路设计、组合逻辑电路设计和时序逻辑电路设计等内容。
通过学习这门课程，我们可以深入了解数字电路原理和设计方法，为今后的电子技术和计算机科学相关工作打下坚实的基础。
数字电子电路》综合性设计性实验
加强实验操作训练，提高学生的动 手能力和实验效率。
相关技术发展与展望
集成电路技术
随着集成电路技术的发展，数字电子电路的设计 和实现将更加高效和可靠。
人工智能技术
人工智能技术在数字电子电路中的应用将进一步 拓展，为电路设计带来更多可能性。
5G通信技术
5G通信技术的发展将促进数字电子电路在通信领 域的应用和发展。
实验总结与反思
总结实验成果
对整个实验过程进行总结，概括实验的主要成果和收获。
反思与展望
对实验中存在的问题和不足进行反思，并提出改进措施和展望，为后续实验提供借鉴和指导。
06
实验扩展与提高
实验优化建议
增加实验难度
通过增加实验的复杂性和难度， 提高学生的实验技能和解决问题
的能力。
引入新技术
将最新的数字电子技术引入实验中， 使学生能够掌握最新的知识和技术。
确定设计方案后，绘制电路原 理图和PCB版图。
根据电路图，搭建实验电路并 完成硬件调试。
进行软件编程和调试，实现所 需功能。
进行系统测试和性能评估，完 成实验报告。
04
实验操作与调试
实验操作流程
电路设计
根据实验要求，设计合适的电 路图，确保电路功能符合要求。
程序编写
根据电路功能，编写合适的程 序，实现电路的控制和数据处 理。
数据处理与分析
对实验数据进行处理和分析，包 括计算误差、对比理论值与实际 值等，以评估实验结果的准确性 和可靠性。
实验结果对比与讨论
对比不同方案结果
将采用不同方案得到的实验结果进行 对比，分析各种方案的优缺点，为后 续实验提供参考。
结果讨论
对实验结果进行深入讨论，探讨可能 影响实验结果的因素，以及如何改进 实验方法和技巧。
数字电路与系统设计实验
第二章 实验基本仪器
数字系统设计实验所需设备有： 直流稳压电源，示波器，基于CPLD的 数字电路实验系统，万用表，信号源， 计算机。
一、直流稳压电源
二、示波器
示波器是一种用来测量电信号波形的 电子仪器。用示波器能够观察电信号 波形，测量电信号的电压大小，周期 信号的频率和周期大小。双踪示波器 能够同时观察两路电信号波形。
能块相对集中地排列器件 3.布线顺序 VCC，GND，输入/输出，控制线 4. 仪器检测（电源，示波器，信号源） 5.实验 测试、调试与记录
6.撰写实验总结报告
(1)实验内容 (2)实验目的 (3)实验设备 (4)实验方法与手段 (5)实验原理图 (6)实验现象（结果）记录分析 (7)实验结论与体会
（（(四三一）)）、、、实实验实验目验的提内示容
•• １１..注测１意试.掌被T握T测LT器T器L件、件H７的CT４引和Ｌ脚HＳ７C器０和件４引的一脚传个输１特非４性门分。的别传接输地特和 十性5。Ｖ２。.掌握万用表的使用方法。
•• •
(２连为输２３特二.接 被 入)..性将测测、１２３到 测 电。实试 试...被 非 压六六六验验HH反反反测 门 值所CC台相相相T器用非 的 。上器器器器件器门输４件７７７件７的入.４４４７７４输电ＬＨＨ４ＫＨ入压ＳＣＣＨΩＣ００Ｔ端。电Ｃ４４００，旋位Ｔ片片４４转R器０片T一电LR４的个T位一L输非的器个出门电改非端的压变门电传输非的压输出门传作特端的输性。
四、数字电路测试及故障查找、排除
1.数字电路测试
数字电路静态测试指的是给定数字电路若干组静态输 入值，测定数字电路的输出值是否正确。
数字逻辑综合实验报告
一、实验目的本次实验旨在通过实际操作，加深对数字逻辑基本原理和设计方法的理解，提高学生在数字电路设计、仿真和调试方面的实践能力。
通过完成以下实验任务，使学生掌握以下技能：1. 理解数字逻辑电路的基本概念和原理。
2. 掌握数字逻辑电路的设计方法和步骤。
3. 学会使用仿真软件进行电路设计和仿真测试。
4. 掌握数字逻辑电路的调试和优化方法。
二、实验内容本次实验主要包含以下三个部分：1. 组合逻辑电路设计：设计一个四位加法器，并使用Logisim软件进行仿真测试。
2. 时序逻辑电路设计：设计一个简单的计数器，并使用Verilog语言进行描述和仿真。
3. 数字逻辑电路综合应用：设计一个简单的数字信号处理器，实现基本的算术运算。
三、实验步骤1. 组合逻辑电路设计（1）分析题目要求，确定设计目标和输入输出关系。
（2）根据输入输出关系，设计四位加法器的逻辑电路。
（3）使用Logisim软件搭建电路，并设置输入信号。
（4）观察仿真结果，验证电路功能是否正确。
2. 时序逻辑电路设计（1）分析题目要求，确定设计目标和状态转移图。
（2）使用Verilog语言描述计数器电路，包括模块定义、输入输出定义、状态定义和状态转移逻辑。
（3）使用仿真软件进行测试，观察电路在不同状态下的输出波形。
3. 数字逻辑电路综合应用（1）分析题目要求，确定设计目标和功能模块。
（2）设计数字信号处理器电路，包括算术运算单元、控制单元和存储单元等。
（3）使用仿真软件进行测试，验证电路能否实现基本算术运算。
四、实验结果与分析1. 组合逻辑电路设计实验结果：通过仿真测试，四位加法器电路功能正常，能够实现两个四位二进制数的加法运算。
分析：在设计过程中，遵循了组合逻辑电路设计的基本原则，确保了电路的正确性。
2. 时序逻辑电路设计实验结果：通过仿真测试，计数器电路功能正常，能够实现从0到9的计数功能。
分析：在设计过程中，正确描述了状态转移图，并使用Verilog语言实现了电路的功能。
数字电路后端设计逻辑综合
set target_library my_tech.db 链接库（link_library）： 是将设计连接到对应的库上，一般包含目标库、宏单元、IP核等。例如：
set_wire_load_mode enclosed
set_driving_cell和set_drive用于设置模块输入端口的驱动能力。set_drive命令用于指定输入端口的 驱动强度，它主要用于模块或芯片端口外驱动电阻。set_driving_cell用于对输入端口的驱动电阻进行 建模，这一命令将驱动单元的名称作为其参数并将驱动单元的所有设计规则约束应用于模块的输入端口 。
综合过程中时序与面积的关系 从下图中可以看出面积与延迟的折衷关系，综合工具以约束为指导，在满足时序的情况下获得最小面积。
如果不施加约束，综合工具会产生非优化的网表，而这是不能满足要求的网表。所以约束对于综合来说是 必不可少的。
综合的基本流程 1.准备RTL代码：RTL代码经过前端仿真后才能用于综合。 2.定义库：设定好所需要用到的综合库等多种库。 3.读入设计：综合工具读入RTL代码并进行分析。 4.定义设计环境：设定设计的工作环境、端口的驱动和负载，线负载模型等。 5.设置设计约束：这是综合的一个极其重要的环节，设定好正确的约束才能得到正确的综合结果。约束 要适当，不能过紧或过松。主要是定义时钟和I/O的约束。 6.设置综合策略：有top-down和bottom-up两种策略，各有所长，对于不同的设计要具体分析。 7.优化设计：综合工具可以根据约束对电路进行优化，也可以人为地加入命令，改变优化方法。 8.分析和解决设计的问题：在设计综合（compile）后，根据报告来分析设计中出现的问题，进而修订 所出现的问题。 9.保存设计数据：综合完成后，保存各种数据，以供后续的布局布线使用（需先通过验证）。
电路综合设计实验-设计实验2-实验报告
设计实验2:多功能函数信号发生器一、摘要任意波形发生器是不断发展的数字信号处理技术和大规模集成电路工艺孕育出来的一种新型测量仪器，能够满足人们对各种复杂信号或特殊信号的需求，代表了信号源的发展方向。
可编程门阵列（FPGA）具有髙集成度、髙速度、可重构等特性。
使用FPGA来开发数字电路, 可以大大缩短设计时间，减小印制电路板的面积，提高系统的可靠性和灵活性。
此次实验我们采用DEO-CV开发板，实现函数信号发生器，根据按键选择生产正弦波信号、方波信号、三角信号。
频率范围为10KHz~300KHz,频率稳定度W10-4,频率最小不进10kHz。
提供DAC0832, LM358o二、正文1.方案论证基于实验要求，我们选择了老师提供的数模转换芯片DAC0832,运算放大器LM358以及DEO-CV开发板来实现函数信号发生器。
DAC0832是基于先进CMOS/Si-Cr技术的八位乘法数模转换器，它被设计用来与8080, 8048,8085, Z80和其他的主流的微处理器进行直接交互。
一个沉积硅辂R-2R电阻梯形网络将参考电流进行分流同时为这个电路提供一个非常完美的温度期望的跟踪特性（0. 05%的全温度范围过温最大线性误差）。
该电路使用互补金属氧化物半导体电流开关和控制逻辑来实现低功率消耗和较低的输出泄露电流误差。
在一些特殊的电路系统中，一般会使用晶体管晶体管逻辑电路(TTL) 提高逻辑输入电压电平的兼容性。
另外，双缓冲区的存在允许这些DAC 数模转换器在保持一下个数字 词的同时输出一个与当时的数字词对应的电压。
DAC0830系列数模转 换器是八位可兼容微处理器为核心的DAC 数模转换器大家族的一员。
LM358是双运算放大器。
内部包括有两个独立的、高增益、内部频 率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也 适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压 无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用 单电源供电的使用运算放大器的场合。
数字电路课程设计
数字电路实验与课程设计 3、原理框图：
L
按
P
点
键 控
地址 模块
M
阵
|
R
系
制
O
统
M
数字电路实验与课程设计
4、思考题： a. 如何进行滚动汉字显示。 b. 如何控制滚动方向（上下、左右）。 c. 如何实现一些简易的点的运动。
数字电路实验与课程设计
一、智力竞赛抢答器： 二、盲人报时钟： 三、电子锁及门铃电路设计： 四、交通信号灯的自动控制： 五、汉字滚动显示： 六、 BCD码除法器： 七、 BCD码乘法器： 八、自动售货机： 九、自适应频率测量仪： 十、自动电梯控制器：
数字电路实验与课程设计 3、原理框图：
分
计时
频
模块
模
置数
模块 块
扫
彩
描
灯
电
系
路
统
数字电路实验与课程设计
4、思考题： a. 还有什么其它新颖的显示方式，如何实现。 b.如何设置计时参数模块实现自主调控时间间隔。 c. 信号线、组选线几种不同的状态循环构成了一 个简易的状态机，了解并阐述状态机的概念。
（70分）
三、彩灯循环显示： （80分）
四、简易波形发生器： （80分）
五、汉字显示：
（90分）
数字电路实验与课程设计 一、加减可调计数器：（70分） 1、任务要求：
要求实现一个23进制的加减可调计数器。 用拨码开关来控制计数器的加减功能。 计数器的计数过程要用数码管显示出来。
注意：只能用两个数码管显示计数器的加减过程。
数字电路实验与课程设计 下图为lpm_rom：
数字电路实验与课程设计
在lpm_rom上点击右键，选择Edit ports/ Parameters..，会出现以下对话框：
数字电路课程设计（5篇）
数字电路课程设计（5篇）第一篇：数字电路课程设计数字电路课程设计要求：1.结合所学知识设计一简单实用电路（建议选多功能数字钟），并在实验室里完成实物电路的连接调试。
2.每人独立完成一篇课程论文，论文至少2000字，可手写，也可打印（打印稿的格式另附）。
3.要求写出设计背景，理论基础，设计思路，设计过程，调试过程，仿真过程（可选），最终电路等。
4.总结所设计电路的优点，缺点，改进方向。
5.严禁抄袭，所有雷同论文均以0分计。
6.选多功能数字钟的同学在数字电路实验室完成实验。
选其它题目的同学所需软硬件资源请自行解决。
第二篇：数字电路课程设计一、设计报告书的要求： 1.封面2.课程设计任务书（题目，设计要求，技术指标等）3.前言（发展现状、课程设计的意义、设计课题的作用等方面）。
3.目录4.课题设计（⑴ 写出你考虑该问题的基本设计思路，画出一个实现电路功能的大致框图。
⑵ 画出框图中的各部分电路，对各部分电路的工作原理应作出说明。
⑶ 画出整个设计电路的原理电路图，并简要地说明电路的工作原理。
⑷ 用protel画原理电路图。
(5)用Multisim或者Proteus画仿真图。
5.总图。
6.课题小结（设计的心得和调试的结果）。
7.参考文献。
二、评分依据：①设计思路，②单元电路正确与否，③整体电路是否完整，④电路原理说明是否基本正确，⑤报告是否清晰，⑥答辩过程中回答问题是否基本正确。
三、题目选择：（三人一组，自由组合）（设计要求，技术指标自己选择）1、基于DC4011水箱水位自动控制器的设计与实现水箱水位自动控制器，电路采用CD4011四与非门作为处理芯片。
要求能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。
2、基于CD4011声控、光控延时开关的设计与实现要求电路以CD4011作为中心元件，结合外围电路，实现以下功能：在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。
数字电子技术综合实验教学设计与实践
数字电子技术综合实验教学设计与实践数字电子技术是现代电子科学与技术的重要组成部分，广泛应用于通信、计算机、工业控制、仪器仪表等领域。
在数字电子技术的教学中，实验是非常重要的环节，通过实验可以帮助学生深入理解理论知识，掌握实际操作技能，提高问题解决能力。
本文将针对数字电子技术综合实验教学设计与实践进行探讨，希望能够对相关教师和学生有所帮助。
一、实验教学设计1. 实验目的数字电子技术综合实验教学的目的是帮助学生全面掌握数字电子技术的基本概念、原理和实际应用，培养学生的动手能力和实际操作技能，提高学生的综合素质和实际应用能力。
2. 实验内容（1）数字逻辑电路实验数字逻辑电路实验是数字电子技术实验的基础，主要包括门电路、触发器、计数器等内容。
学生可以通过实际操作，了解数字逻辑电路的基本原理和应用。
（3）数字系统设计实验数字系统设计实验是数字电子技术实验的拓展，主要包括数字系统的设计与实现、数字系统性能评价、数字系统集成等内容。
学生可以通过实际操作，提高数字系统设计与实现能力。
3. 实验要求（1）理论结合实际实验教学要求学生在实验中能够理论联系实际，将所学的理论知识应用到实际操作中，深入理解和掌握数字电子技术相关知识。
（2）动手能力实验教学要求学生能够独立进行实验操作，掌握实际操作技能，培养学生的动手能力和实际操作能力。
（3）问题解决能力实验教学要求学生在实验中遇到问题能够及时分析和解决，培养学生的问题解决能力和创新思维。
1. 实验设备数字电子技术综合实验需要使用一系列数字电子技术实验仪器设备，如数字电路实验箱、示波器、信号发生器等。
实验设备的齐全性和准确性对于实验教学的顺利进行非常重要。
2. 实验方法（1）教师讲解在实验教学中，教师需要对实验内容进行讲解，包括实验原理、实验步骤、实验注意事项等，引导学生深入理解理论知识。
（3）实验讨论学生在实验过程中可以相互讨论，解决实验中遇到的问题，共同提高问题解决能力。
数电综合实验报告(3篇)
第1篇一、实验目的1. 巩固和加深对数字电路基本原理和电路分析方法的理解。
2. 掌握数字电路仿真工具的使用，提高设计能力和问题解决能力。
3. 通过综合实验，培养团队合作精神和实践操作能力。
二、实验内容本次实验主要分为以下几个部分：1. 组合逻辑电路设计：设计一个4位二进制加法器，并使用仿真软件进行验证。
2. 时序逻辑电路设计：设计一个4位计数器，并使用仿真软件进行验证。
3. 数字电路综合应用：设计一个数字时钟，包括秒、分、时显示，并使用仿真软件进行验证。
三、实验步骤1. 组合逻辑电路设计：（1）根据题目要求，设计一个4位二进制加法器。
（2）使用Verilog HDL语言编写代码，实现4位二进制加法器。
（3）使用ModelSim软件对加法器进行仿真，验证其功能。
2. 时序逻辑电路设计：（1）根据题目要求，设计一个4位计数器。
（2）使用Verilog HDL语言编写代码，实现4位计数器。
（3）使用ModelSim软件对计数器进行仿真，验证其功能。
3. 数字电路综合应用：（1）根据题目要求，设计一个数字时钟，包括秒、分、时显示。
（2）使用Verilog HDL语言编写代码，实现数字时钟功能。
（3）使用ModelSim软件对数字时钟进行仿真，验证其功能。
四、实验结果与分析1. 组合逻辑电路设计：通过仿真验证，所设计的4位二进制加法器能够正确实现4位二进制加法运算。
2. 时序逻辑电路设计：通过仿真验证，所设计的4位计数器能够正确实现4位计数功能。
3. 数字电路综合应用：通过仿真验证，所设计的数字时钟能够正确实现秒、分、时显示功能。
五、实验心得1. 通过本次实验，加深了对数字电路基本原理和电路分析方法的理解。
2. 掌握了数字电路仿真工具的使用，提高了设计能力和问题解决能力。
3. 培养了团队合作精神和实践操作能力。
六、实验改进建议1. 在设计组合逻辑电路时，可以考虑使用更优的电路结构，以降低功耗。
2. 在设计时序逻辑电路时，可以尝试使用不同的时序电路结构，以实现更复杂的逻辑功能。
数字显示电路----组合电路综合设计
学生实验报告学院：软件与通信工程学院课程名称：数字电路实验与设计专业班级：电子信息工程121班姓名：吴洋涛学号： 0123694学生实验报告(一)学生姓名吴洋涛学号0123694同组人:实验项目数字显示电路----组合电路综合设计■必修□选修□演示性实验□验证性实验□操作性实验■综合性实验实验地点实验仪器台号指导教师涂丽琴实验日期及节次一、实验综述1、实验目的：（1）掌握基本门电路的应用，了解用简单门电路实现控制逻辑；（2）掌握编码、译码和显示电路的设计方法；（3）掌握用全加器、比较器设计电路的方法；2、实验所用仪器及元器件：计算机、proteus软件3、实验原理：数字显示电路实验将传统的4个分离的基本实验，即基本门实验，编码器、显示译码器、7段显示器实验，加法器实验和比较器实验综合为一个完整的设计型的组合电路综合实验。
掌握各种常用MSI组合逻辑电路的功能与使用方法、学会组装和调试各种MSI组合逻辑电路，掌握多片MSI、SSI组合逻辑电路的级联、功能扩展及综合设计技术。
（一）8—3线优先编码器74LS14874LS148外引线排列如图1所示，逻辑符号如图2所示。
图1 74LS48外引脚排列图图2 74LS148逻辑符号如图74LS148是8—3线优先编码器，有8个输入端，且都是低电平有效。
而输出端为3位代码输出（反码输出）。
ST为选通输入端，当ST=0时允许编码；当ST-1时输出端和Ys，Yes被锁存，编码静止。
Ys是选通输出端，级联应用时，高位片的Ys与低片的ST端相连接，可以扩展优先编码功能。
Yes为优先扩展输出端，级联应用时可作为输出位的扩展端。
74LS148功能见表一输入输出ST 0I1I 2I 3I 4I 5I 6I 7I 3Y 2Y 1Y EX Y S Y 1 X X X X X X X X 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 0 0 X X X X X X X 0 0 0 0 0 1 0 X X X X X X 0 1 0 0 1 0 1 0 X X X X X 0 1 1 0 1 0 0 1 0 X X X X 0 1 1 1 0 1 1 0 1 0 X X X 0 1 1 1 1 1 0 0 0 1 0 X X 0 1 1 1 1 1 1 0 1 0 1 0 X 0 1 1 1 1 1 1 1 1 0 0 1 0 011111111111（二） 7段显示译码器74LS4774LS47是驱动共阳极的数码管的译码器。
组合逻辑电路设计中的优化与综合方法
组合逻辑电路设计中的优化与综合方法在现代电子工程领域，组合逻辑电路被广泛应用于数字电路系统的设计与实现。
而为了提高电路的性能和效率，探索组合逻辑电路设计中的优化与综合方法变得尤为重要。
本文将介绍一些常用的组合逻辑优化与综合方法及其应用。
一、组合逻辑电路设计中的优化方法1. 真值表最小化方法真值表最小化方法是一种常见的优化方法，可以通过合并具有相同输出的输入组合来降低电路的复杂度。
常用的真值表最小化方法包括卡诺图法和奎因-麦克拉斯基法。
卡诺图法通过可视化地表示真值表，并找到最小化的逻辑表达式。
它将真值表中的minterms（输出为1的输入组合）通过与运算组合在一起，形成更简洁的逻辑表达式。
而奎因-麦克拉斯基法则是将真值表中的minterms进行合并，形成更简化的逻辑表达式。
2. 电路代数化简方法电路代数化简方法使用布尔代数的规则来分析和化简逻辑电路。
这些规则包括德摩根定律、吸收定律、分配定律等，可以通过对逻辑表达式的代数运算来实现电路的优化。
例如，德摩根定律可以帮助我们将逻辑表达式中的与运算转化为或运算，或者将逻辑表达式中的或运算转化为与运算，从而实现逻辑电路的简化。
3. 优先级编码方法优先级编码方法是指通过对输入和输出进行编码，将复杂的逻辑电路转化为较简单的优先级编码电路。
这种方法可以有效地减少逻辑门的数量和电路延迟。
通过将输入和输出信号编码为优先级，可以减少逻辑门之间的连线，并提高电路的整体性能。
这种方法在高速、低功耗的电路设计中得到了广泛的应用。
二、组合逻辑电路设计中的综合方法1. 逻辑合成方法逻辑合成方法是将高级语言描述的电路功能转化为门级电路结构的方法。
这种方法通过使用逻辑综合工具，将设计者提供的高级语言代码转化为具体的逻辑门电路。
逻辑合成方法可以提高电路设计的效率和可靠性，减少设计者的工作量。
在需要设计大规模复杂逻辑电路时，逻辑合成方法尤为重要。
2. 约束驱动的综合方法约束驱动的综合方法是指根据设计规范和约束条件，通过综合工具自动生成电路的最优结构。
数字电子系统的设计与实现
数字电子系统的设计与实现随着现代科技的发展，数字电子技术已成为现代科技的核心，其在通讯、航天、电子商务、数据采集、工业自动化等众多领域都扮演了不可或缺的角色。
数字电子系统的设计与实现是数字电子技术应用的重要环节之一，本文将从系统设计、数字电路实现、FPGA实现、体系结构及仿真等方面进行探讨。
一、系统设计数字电子系统的设计始于对系统的功能和需求分析，接着需要确定系统的总体结构和各个功能模块的设计。
在系统设计中，需考虑到系统的可靠性、稳定性、可维护性等方面。
系统可靠性是指系统在设计寿命内完成机器人赛事失败的概率，主要通过在设计中加入冗余电路等措施来实现；系统稳定性则包括系统的抗干扰能力、系统的抗振动、抗磁场、抗温度等方面，其实现主要依赖于电路的设计和系统的设计；系统可维护性则是指在系统出现故障时能够快速准确地进行维修和调试。
二、数字电路实现数字电路实现是数字电子系统设计的重要环节，其中关键的一步是将系统的逻辑设计转化为实际的电路实现。
数字电路实现的基本单位是逻辑门，其分为与门、或门、非门等基本逻辑门，逻辑门之间可组合成各种不同的逻辑电路。
在数字电路实现过程中，需要根据不同的需求设计出不同的逻辑电路，并在电路布线、元器件选型等方面加以考虑，以确保数字电路的正确性和可靠性。
三、FPGA实现FPGA是一种具有可编程逻辑单元的电路板，其能够根据不同的需求进行不同的逻辑编程，实现数字电路的设计和实现。
在数字电子系统的设计中，FPGA广泛应用于速度要求高、设计改动频繁等复杂数字电路的设计中，其运行速度快、效率高，同时还可大大降低数字系统的设计成本和开发周期。
四、体系结构数字电子系统的体系结构是系统整体的框架，主要包括系统内部各个模块的连接和交互等方面。
在数字电子系统的设计中，需考虑到系统运行效率、数据传输速度、存储器空间等多方面因素，设计出合理的体系结构可以有效地提高系统的运行效率和通信能力。
五、仿真仿真是数字电子系统设计与实现中非常重要的一环，通过仿真可验证设计方案的正确性、可靠性和性能。
数字电路设计流程
数字电路设计流程数字电路设计是计算机科学和工程中重要的一部分，它涉及到将数字信号转换为逻辑门电路的过程。
数字电路设计流程包括需求分析、逻辑设计、逻辑验证、综合、布局与布线以及验证等环节。
本文将详细介绍数字电路设计的六个主要步骤。
一、需求分析在数字电路设计之前，我们首先需要明确电路的需求。
这包括确定电路的功能、输入和输出的规格以及性能要求。
需求分析的主要目的是明确设计的目标，为后续的步骤提供指导。
二、逻辑设计逻辑设计是数字电路设计的核心环节。
在逻辑设计中，我们使用逻辑门（与门、或门、非门等）和触发器等元件来实现电路的逻辑功能。
逻辑设计需要使用到数学和布尔代数的知识，通过对逻辑关系的分析和处理，得到电路的逻辑图。
三、逻辑验证逻辑验证是为了确认逻辑设计是否符合需求，在逻辑电路实现之前进行的重要步骤。
它通过对设计的逻辑电路进行仿真和测试，验证电路的功能和正确性。
常用的验证方法有时序仿真和功能仿真。
四、综合综合是将逻辑电路的高级描述语言（如Verilog、VHDL）转换为逻辑门的过程。
综合的目标是将给定的逻辑描述转化为等价的逻辑电路，并保持功能不变。
在综合过程中，需要针对目标芯片的特性和性能进行优化和约束。
五、布局与布线布局是将逻辑电路中的各个元件（逻辑门、触发器等）摆放在芯片上的过程，而布线是将逻辑电路中的各个元件之间的连线进行布置的过程。
布局与布线需要考虑电路的时序、信号传输的延迟和功耗等因素。
在这一步骤中，需要进行详细的芯片设计和布线规划。
六、验证验证是最后一个步骤，主要是为了确认设计的电路在实际工作环境中的功能是否正常。
验证可以通过仿真、测试和硬件实现等方式进行。
验证的结果将决定设计是否满足要求，是否需要进行进一步的调整和优化。
总结以上是数字电路设计流程的六个主要步骤。
从需求分析到最终的验证，每个步骤都至关重要，任何环节的疏漏都可能导致最终设计的失败。
因此，数字电路设计过程中需要细致入微的专业知识和技术，以确保设计出高性能、可靠的数字电路。
