机电一体化测验及答案
机电一体化技术基本试题及答案
一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式： __________，________________。
2. 机电一体化系统，设计指标和评价标准应包括 __________， __________，__________ ， __________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用___________________________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是 ( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数 ( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用 ( )A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（）等个五部分。
机电一体化试题及答案
填空题1. 机电一体化技术的内涵是微电子技术和机械技术渗透过程中形成的一个新概念。
2. 机电一体化系统（产品）是机械和微电子技术的有机结合。
3. 工业三大要素是物质、能量、信息；机电一体化工程研究所追求的三大目标是：省能源、省资源、智能化。
4. 机电一体化研究的核心技术是接口问题。
5. 机电一体化系统（产品）构成的五大部分（或子系统）是：机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。
6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。
7. 机电一体化系统（产品）按设计类型分为：开放性设计、适应性设计、变异性设计。
8. 机电一体化系统（产品）按机电融合程度分为：机电互补法、机电结合（融合）法、机电组合法。
9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）：以能源转换为主和以信息转换为主。
11. 丝杠螺母机构的基本传动形式有：螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。
12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类；按滚珠的循环方式分为内循环和外循环两类。
13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有：双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。
14. 滚珠丝杠副常选择的支承方式有：单推—单推式、双推—双推式、双推—简支式、双推—自由式。
15. 机电一体化系统（产品）常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。
16. 在机电一体化系统机械传动中，常用的传动比分配原则有：重量最轻原则、转动惯量最小原则、传动精度最优原则等。
17. 常用导轨副的截面形式有：三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。
机电一体化试题及答案
机电一体化试题及答案2.理系统、动力系统、传感检测系统、执行元件系统。
3.机电一体化界面按enter/。
5.机电组合法。
6.在引进微电子技术的基础上，将机械设备和电子设备与相关软件有机结合。
7.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）：以能源转换为主和以信息转换为主。
8.丝杠螺母机构的基本传动形式包括：螺母旋转、丝杠运动、丝杠固定螺母旋转和运动。
9.内循环和外循环两类。
10.有四种方式：母齿差预紧调整、双螺母垫片预紧调整、弹簧自动调整预紧。
11.双推—自由式。
12.表格。
13.量最小原则、传动精度最优原则等。
14.四种形式。
16.他形式的执行元件。
17.称为：额定转速和额定功率；伺服电机用于调速控制时，应在恒转矩阶段工作。
18.电机三种。
20.决定；通过了进一步提高步进电机的控制精度，可以采用细分电路来提高控制精度。
21.由配电电路、驱动放大电路等组成。
22.统、工业微型计算机控制系统三种。
23.过滤技术24.传感器三种形式。
26.力荷载、内力荷载、弹性荷载、摩擦荷载等。
1.机械传动系统在机电一体化系统（产品）中的基本功能和作用是什么？在机电一体化系统中，机械传动系统的基本功能是传递力/力矩和速度/速度。
它本质上是一个变矩器和变速器。
其功能是在扭矩和速度方面实现致动器和负载之间的合理匹配。
2.简答机电一体化机械传动的主要功能，目的，基本要求。
功能：传递力/扭矩和速度/速度目的：使执行元件与负载之间在转矩和转速方面达到合理的匹配。
基本要求：旋转间隙小、精度高、体积小、重量轻、运动平稳、传动扭矩大。
3.机电一体化系统（产品）的机械部分与一般机械系统相比，应具备哪些特殊要求？1.定位精度高。
2.良好的动态响应特性——响应速度快，稳定性好，收敛时间合理。
3.无间隙，摩擦小，惯性小，刚度大。
4.消振频率高，阻尼比合理。
4.简述滚珠丝杠传动装置的组成，结构和应用特点。
滚珠丝杠传动装置由带螺旋槽的螺杆、螺母、滚动体和回球装置组成。
机电一体化试题及答案
机电一体化试题及答案一、选择题1.机电一体化是指（）。
A.机械和电气之间具有密切联系B.机械和电气之间没有联系C.机械和电气之间相互独立D.机械和电气之间具有不存在的联系答案：A2.机电一体化的优势包括（）。
A.提高生产效率B.节约能源C.减少人力成本D.增加设备的寿命E.提高产品质量答案：A、B、C、E3.以下哪项不是机电一体化技术的应用领域？A.汽车制造B.航空航天C.电力系统D.农业生产答案：D二、填空题1.机电一体化技术的发展可以为传统制造企业带来（）。
答案：转型升级2.机电一体化的核心是（）。
答案：信息集成三、问答题1.请简述机电一体化技术在制造业中的作用。
答：机电一体化技术将机械和电气两个领域相结合，通过信息集成和智能控制实现高效生产。
它可以提高生产效率，节约能源和人力成本，并且提高产品质量。
机电一体化技术的发展可以帮助传统制造企业实现转型升级，提升竞争力。
2.请列举几个机电一体化技术的应用案例。
答：机电一体化技术广泛应用于各个领域，比如汽车制造、航空航天、电力系统等。
以汽车制造为例，机电一体化技术可以实现自动化生产线，提高生产效率和产品质量；在航空航天领域，机电一体化技术可以实现高精度控制，提高飞行安全性；在电力系统中，机电一体化技术可以实现智能化管理和优化调度，提高能源利用效率。
四、综合题某制造企业打算引入机电一体化技术来提升生产效率和产品质量。
请列举该企业引入机电一体化技术可能遇到的问题，并提出解决方案。
问题：1.技术难题：企业可能缺乏专业的机电一体化技术人才，导致技术应用受限。
2.成本问题：引入机电一体化技术需要投入大量资金，企业担心投资回报周期长。
3.人员培训：现有员工对机电一体化技术了解有限，需要进行培训和教育。
解决方案：1.合作与共享：企业可以与专业机电一体化技术公司合作，共享技术人才和资源。
2.市场前景分析：企业可以进行市场研究，评估机电一体化技术在该行业的应用前景和潜在收益，以便更好地制定投资计划。

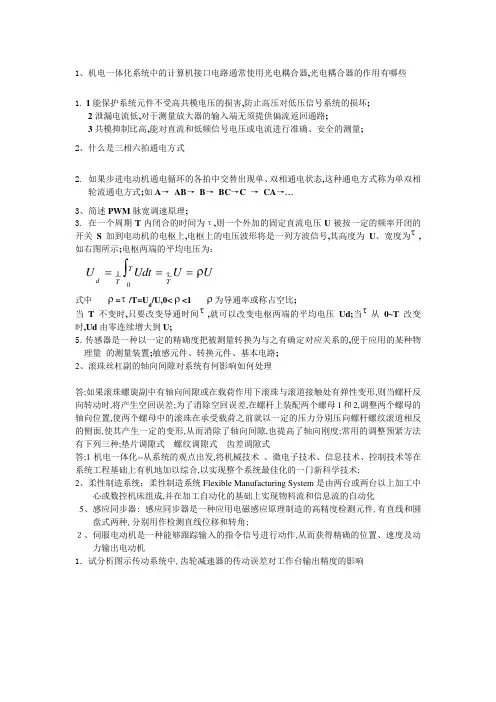

机电一体化试卷及答案
1、机电一体化系统中的计算机接口电路通常使用光电耦合器,光电耦合器的作用有哪些1. 1能保护系统元件不受高共模电压的损害,防止高压对低压信号系统的损坏;2泄漏电流低,对于测量放大器的输入端无须提供偏流返回通路;3共模抑制比高,能对直流和低频信号电压或电流进行准确、安全的测量;2、什么是三相六拍通电方式2. 如果步进电动机通电循环的各拍中交替出现单、双相通电状态,这种通电方式称为单双相轮流通电方式;如A → AB → B → BC →C → CA →…3、简述PWM 脉宽调速原理;3. 在一个周期T 内闭合的时间为τ,则一个外加的固定直流电压U 被按一定的频率开闭的开关S 加到电动机的电枢上,电枢上的电压波形将是一列方波信号,其高度为U 、宽度为τ,如右图所示;电枢两端的平均电压为：U U Udt U TT T d ρτ===⎰01 式中ρ=τ/T=U d /U,0<ρ<1 ρ为导通率或称占空比;当T 不变时,只要改变导通时间τ,就可以改变电枢两端的平均电压Ud;当τ从0~T 改变时,Ud 由零连续增大到U;5．传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的,便于应用的某种物理量 的测量装置;敏感元件、转换元件、基本电路;2、滚珠丝杠副的轴向间隙对系统有何影响如何处理答;如果滚珠螺旋副中有轴向间隙或在载荷作用下滚珠与滚道接触处有弹性变形,则当螺杆反向转动时,将产生空回误差;为了消除空回误差,在螺杆上装配两个螺母1和2,调整两个螺母的轴向位置,使两个螺母中的滚珠在承受载荷之前就以一定的压力分别压向螺杆螺纹滚道相反的侧面,使其产生一定的变形,从而消除了轴向间隙,也提高了轴向刚度;常用的调整预紧方法有下列三种;垫片调隙式 螺纹调隙式 齿差调隙式答;1机电一体化--从系统的观点出发,将机械技术 、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合,以实现整个系统最佳化的一门新科学技术;2、柔性制造系统：柔性制造系统Flexible Manufacturing System 是由两台或两台以上加工中心或数控机床组成,并在加工自动化的基础上实现物料流和信息流的自动化5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件,有直线和圆盘式两种,分别用作检测直线位移和转角;２、伺服电动机是一种能够跟踪输入的指令信号进行动作,从而获得精确的位置、速度及动力输出电动机1．试分析图示传动系统中,齿轮减速器的传动误差对工作台输出精度的影响解答：齿轮传动链位于电机之后,前向通道的闭环之外,其传动误差的低频分量和高频分量都不 能通过闭环控制来消除,都会影响输出精度;2．如图所示的系统,试分析传感器的误差对输出精度的影响;8分解答：传感器位于闭环之内的反馈通道上,其误差的高频分量噪声信号因系统的低通作用得到校正,不影响输出精度;传感器误差的低频分量,如静态精度分辨率等直接影响输出精度,它决定了系统精度的上限;3.已知电机驱动的三自由度位置控制系统,单个自由度的驱动系统如图所示,试确定单自由度驱动系统的测量方案;解：依题意有两种测量方案1高速端测量方案：传感器安装在电机的尾部,通过测量电机的转角实现对工作台位移的间接测量;可选用光电编码器式传感器或者磁电式编码器;2低速端测量方案：传感器安装在工作台上,直接测量工作台的位移;可选用光栅式位移器、感应同步器或者电位计式位移传感器;4．已知某工作台采用直流电机丝杠螺母机构驱动,已知工作台的行程L=250mm,丝杠导程t＝4mm,齿轮减速比为i=5,要求工作台位移的测量精度为o．005mm忽略齿轮和丝杠的传动误差;1试采用高速端测量方法,确定旋转编码器的每转脉冲数‘2若将传感器与丝杠的端部直接相连,n;=500脉冲／转的旋转编码器是否合用;解答1高速端测量 设传感器的每转脉冲数为,n,每个脉冲对应工作台的位移为满足题目要求;2低速端测量 传感器直接与丝杠连接,与减速比无关可知”;＝500脉冲／转的编码器不合用;5．如图所示的开环步进电机位置控制系统,已知负载为F ＝1000N,工作台长L=500mm,往复精度为±0．0lmm,丝杠导程t s =8mm,直径d ＝20mm,步进电机的步距角为a=1．8;,试确定齿轮减速比i;. 1 梯形图：２助记符指令程序：STR X1OR Y1AND NOT X2OUT Y1STR X3OR Y2AND NOT X4AND Y1OUT Y21工业PC机集中控制方案：用一台工业PC机对三个自由度实现集中控制,包括任务管理和三个自由度的伺服控制系统原理图如下;2工业PC机、单片机分级控制方案：用一台工业PC机与三个单片机通信,对三个单片机实现管理,每个单片机负责一个自由度的伺服控制,控制系统原理图如下;3单片机、单片机分级控制方案：用一个单片机作为主单片机与三个从单片机通信,对三个从单片机实现管理,每个从单片机负责一个自由度的伺服控制,控制系统原理图如下;解：依题意有两种测量方案1高速端测量方案：8分传感器安装在电机的尾部,通过测量电机的转角实现对工作台位移的间接测量;可选用光电编码器式传感器或者磁电式编码器;2低速端测量方案：8分传感器安装在工作台上,直接测量工作台的位移;可选用光栅式位移器、感应同步器或者电位计式位移传感器;1．14分解：等效惯量可以分为以下几个部分来计算1电机轴上的元件齿轮1。
机电一体化招考试题及答案
机电一体化 本科一、选择题（每题1分，共30分）1、某交流异步感应电动机，实际转速1350rpm ，电源频率50Hz ，则其极对数为（B ）A 、1B 、2C 、3D 、42、计算步进电动机步距角的公式为( A )A 、c mz 360r ︒B 、 mc 180cos T sm ︒C 、 c mz f 60rD 、 mc 360180︒-︒ 3、某伺服电动机最高转速为1200r/min ，通过丝杠螺母传动带动机床进给运动，丝杠螺距为6mm ，最大进给速率可达（ C ）A 、 72m/minB 、 7、2m/minC 、 5m/minD 、 3、6m/min4、“机电一体化”与英文单词（ C ）一致。
A 、 MechnicsB 、 ElectronicsC 、 MechatronicsD 、 Electric-Machine5、受控变量是机械运动的一种反馈控制系统称（B ）A 、顺序控制系统B 、伺服系统C 、数控机床D 、工业机器人6、下列属于变磁阻电动机的是 （ C ）A 、 直流电动机B 、 交流感应电动机C 、步进电动机D 、 永磁同步电动机7、某三相步进电动机，转子40个齿，欲使其步距角为1.5o ，应采用的通电方式为 （ C ）A 、 单拍制B 、 双拍制C 、 单双拍制D 、 细分电路8、斜齿轮传动中垫片调整法，垫片厚度H 与斜齿轮螺旋角β、齿侧间隙∆之间的关系为（D ）A 、βsin ∆=HB 、βtan ∆=HC 、βcos ∆=HD 、βtan c H ∆=9、步进电动机三相六拍通电方式为（ B ）A、A-B-C-AB、A-AB-B-BC-C-CA-AC、AB-BC-CA-ABD、AC-CB-BA-AC10对于交流电动机，其转差率s的范围为（ B ）A、1<s<2B、0<s 1C、-1<s<1D、-1<s<011、通过计算机网络，将计算机辅助设计、计算机辅助规划以及计算机辅助制造，统一连接成一个大系统称为（ B ）A、顺序控制系统B、计算机集成制造系统C、柔性制造系统D、伺服系统12、机械传动装置在机电一体化系统中是必不可少的，因为在电动机和负载之间经常需要（A）A 匹配转矩和转速B 增加传动功率C 缩小传动功率D 维持转速恒定13、描写动态系统的数学模型是（ A ）A、微分方程B、代数方程组C、常系数线性微分方程组D、以上答案都不对14、齿轮传动的总等效惯量随传动级数的（ A ）A、增加而减小B、增加而增加C、减小而减小D、变化而不变15、图示利用继电器触点实现的逻辑函数为（D）A、A·B+ ·B、A·+ ·BC、(A+B)·( + )D、(A+ )·( +B)16、某伺服电动机最高大输出转矩为5N·m，通过齿轮系5:1减速，可带动的最大转矩负载。
机电专业一体化试题及答案
机电专业一体化试题及答案一、选择题（每题2分，共20分）1. 机电一体化系统的基本组成包括：A. 机械系统B. 电子系统C. 控制系统D. 所有以上选项答案：D2. 下列哪个不是机电一体化系统的特点？A. 高精度B. 高可靠性C. 低效率D. 集成度高答案：C3. 伺服电机主要用于：A. 精确控制位置B. 产生大扭矩C. 快速启动和停止D. 所有以上选项答案：A4. PLC（可编程逻辑控制器）的主要功能是：A. 数据存储B. 逻辑控制C. 人机交互D. 所有以上选项答案：B5. 传感器在机电一体化系统中的作用是：A. 检测外部信号B. 转换信号C. 执行控制命令D. 所有以上选项答案：A6. 以下哪个不是机械传动元件？A. 齿轮B. 皮带C. 电机D. 轴承答案：C7. 以下哪个是机电一体化系统中常用的传感器类型？A. 温度传感器B. 压力传感器C. 光敏传感器D. 所有以上选项答案：D8. 以下哪个不是机电一体化系统的执行元件？A. 电机B. 液压缸C. 传感器D. 气动缸答案：C9. 以下哪个是机电一体化系统中常用的控制策略？A. PID控制B. 模糊控制C. 神经网络控制D. 所有以上选项答案：D10. 以下哪个是机电一体化系统设计时需要考虑的因素？A. 成本B. 性能C. 可靠性D. 所有以上选项答案：D二、简答题（每题10分，共30分）1. 简述机电一体化系统与传统机械系统的区别。
答案：机电一体化系统与传统机械系统的主要区别在于，机电一体化系统将机械系统与电子系统、控制系统相结合，实现了高度的集成和自动化。
它通过传感器检测外部信号，利用电子系统进行信号处理，并通过控制系统实现精确的控制，从而提高系统的精度、效率和可靠性。
2. 解释什么是伺服电机，并简述其工作原理。
答案：伺服电机是一种高精度的电机，它能够根据输入的控制信号精确地控制电机的转速和位置。
伺服电机的工作原理是，通过编码器检测电机的实际位置，将位置信号反馈给控制系统，控制系统根据位置误差调整电机的输入，从而实现精确控制。
机电一体化测验及答案
机电⼀体化测验及答案检测题⼀、填空题：1.机电⼀体化是指机和电融合为⼀体的有机结合。
2.机电⼀体化的产品或设备，都是⼀个有机械零件和电⼦元件组成的⼀个有机的整体。
3.⼯业三⼤要素是物质、能量、信息。
4.机电⼀体化实现三⼤功能应具有的两个重要特征：以能源转换为主和以信息转换为主。
5.机电⼀体化⼯程研究所追求的三⼤⽬标是：省能源、省资源、智能化。
6.接⼝有传递信息和物质的功能。
7.机电⼀体化系统的构成要素是：机械本体部分、计算机控制部分、检测及传感器部分、执⾏机构部分。
8.机电⼀体化技术使机械的传动部件减少，因⽽是机械磨损⼤⼤减少。
9.机电⼀体化的产品或设备⼀般都具有⾃动保护的功能，可避免或减少事故发⽣的可能⾏。
11.机电⼀体化的产品开发是复杂，使⽤时简便、有柔性。
12.接⼝⽅式有直接式接⼝和间接式接⼝。
13.接⼝的类型有机械接⼝、电⽓接⼝、机电接⼝、软件接⼝、⼈-机-环接⼝等。
14.根据不同的动⼒源，执⾏机构有电动、⽓动和液压三类。
⼆、判断（x）1、机电⼀体化、机械电⼦技术应⽤和机电技术应⽤是三个不同含义的名称。
（v）2、机电⼀体化是指机和电融合为⼀体的有机结合，不是两者简单相加。
(x) 3、⽤继电器进⾏控制的⾃动机或⾃动装置属于机电⼀体设备。
(v) 4、机电⼀体化技术是同时运⽤机械、电⼦、仪表、计算机和⾃动控制等多种技术的⼀种复合技术。
(x) 5、⽬前，机电⼀体化技术主要只⽤于机械⾏业。
(v) 6、机械本体是机电⼀体化技术的载体。
(x) 7、检测部分只检测信号不转换信息。
(x) 8、所有的⾃动控制系统是机电⼀体化系统。
(x) 9、⼀般的⾃动控制系统和机电⼀体化系统⼀样，都使⽤了计算机。
(x) 10、机电⼀体化设备的机械结构更加复杂、但操作性能很好。
三、选择题：1.机电⼀体化系统的基本功能要素之⼀：接⼝的基本功能是（C ）A．交换 B.放⼤ C.传递 D.以上三者2.“机电⼀体化”这⼀名词产⽣20世纪，其产⽣的年代为（A ）A．70年代 B.50年代 C.40年代 D.80年代3.“机电⼀体化”在国外被称为（C）A．Machine B.Electronics C.Mechatronics D.A+B4. Mechatronics是两个不同学科领域名称的组合，这两个不同的学科是（B）A．机械学与信息技术 B.机械学与电⼦学C.机械学与⾃动化技术D.机械学与计算机5．标志着机电⼀体化技术出现的第⼀台机器⼈是由( A )A、美国⼈在20世纪50年代B、⽇本⼈在20世纪70年代C、英国⼈在20世纪50年代6．机电⼀体化的英语词汇Mechatronics是由(B )创造的。
机电一体化技术基本试题及答案
一、名词解释(每小题2分，共10分)1. 测量灵敏度压电效应动态误差 5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：__________，________________。
2. 机电一体化系统，设计指标和评价标准应包括__________，__________，__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用___________________________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωｃ的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（）等个五部分。
机电一体化试题及答案汇总
目录机电一体化复习题 (2)机电一体化复习题参考答案 (6)机电一体化技术试题 (11)答案及评分标准 (14)机电一体化复习题 (18)一、名词解释 (18)二、填空题 (19)三、简答题 (20)四、选择题。
（无答案） (23)五、应用题 (24)《机电一体化技术》试卷（一） (27)《机电一体化技术》试卷(一)答案 (29)《机电一体化技术》试卷(二) (31)《机电一体化技术》试卷(二) 答案 (34)《机电一体化技术》试卷(三) (37)《机电一体化技术》试卷(三)答案 (39)《机电一体化技术》试卷(四) (42)《机电一体化技术》试卷(四) 答案 (44)《机电一体化技术》试卷(五) (47)《机电一体化技术》试卷(五) 答案 (49)机电一体化系统设计试题 (53)一、填空题（每空1分，共20分） (53)二、简答题（每题5分，共30分） (53)三、计算题（共20分）（将本题答案写在答题纸上） (54)四、综合分析题（共30分） (54)机电一体化系统设计试题答案 (55)一、填空题（每空1分，共20分） (55)二、简答（每题5分，共30分） (55)三、计算题（共20分） (56)四、综合分析题（30分） (56)机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O 接口8 I/O通道 9 串行通信 10直接存储器存取（DMA）二、判断题:1 在计算机接口技术中I/O通道就是I/O接口。
（×）2 滚珠丝杆不能自锁。
（√)3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。
（×）4 异步通信是以字符为传输信息单位。
（√)5 同步通信常用于并行通信.（×)6 无条件I/O方式常用于中断控制中。
（×）7从影响螺旋传动的因素看，判断下述观点的正确或错误(1)影响传动精度的主要是螺距误差、中径误差、牙型半角误差(√）(2）螺杆轴向窜动误差是影响传动精度的因素（√）(3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（√)(4）温度误差是影响传动精度的因素（√）三、单项选择题1. 步进电动机,又称电脉冲马达，是通过（ B ）决定转角位移的一种伺服电动机。
机电一体化技术专业机电一体化试题及答案
一.单选题（共29题,40.6分）1、“机电一体化”这一名词产生于20世纪，其产生的年代为（）A70年代B50年代C40年代D80年代参考答案：A2、某伺服电动机最高转速为1200r/min，通过丝杠螺母传动带动机床进给运动，丝杠螺距为6mm，最大进给速率可达（）A72m/minB7.2m/minC5m/minD3.6m/min参考答案：B3、齿轮传动的总等效惯量随传动级数的（）A增加而减小B增加而增加C减小而减小D变化而不变参考答案：A4、某光栅的条纹密度是100条/mm，光栅条纹间的夹角q=0.001弧度，则莫尔条纹的宽度是（）A100mmB20mmC10mmD0.1mm参考答案：C5、直流伺服电动机的理想空载转速为（）ABCD参考答案：A6、谐波齿轮传动中的柔轮相当于行星轮系中的（）A中心轮B行星轮C系杆DB和C参考答案：B7、MCS—51的每个机器周期包含状态周期数为（）A12B24C10D6参考答案：D8、滚珠丝杠副的基本导程指丝杠相对于螺母旋转2π弧度时，螺母上基准点的（）A径向位移B轴向位移C螺旋线长度D坐标值参考答案：B9、在同步齿型带传动中，节线的长度在工作过程中（）A不变B变长C变短D几乎不变参考答案：A10、Mechatronics是两个不同学科领域名称的组合，这两个不同的学科是（）A机械学与信息技术B机械学与电子学C机械学与自动化技术D机械学与计算机参考答案：B11、在可编程控制器的编程中，同一继电器线圈在梯形图中出现的次数最多为（）A2B1C3D4参考答案：B12、差动变压器式电感传感器属于（）A涡流式B自感型C互感型D可变磁阻式参考答案：C13、直流伺服电动机的控制电压与输出转速之间的函数关系式称为其（）A转速特性B调节特性C工作特性D机械特性参考答案：B14、若以电机轴的转角为输入量，电机轴的转速为输出量，则它的传递函数为()环节。
直流测速发电机输出的是与转速（）A成正比的交流电压B成反比的交流电压C成正比的直流电压D成反比的直流电压参考答案：C15、下列属于变磁阻电动机的是（）A直流电动机B交流感应电动机C步进电动机D永磁同步电动机参考答案：C16、若直流测速发电机的负载电阻趋于无穷大，则输出电压与转速（）A成反比B成正比C成平方关系D成指数关系参考答案：B17、某步进电动机有48个齿，采用五相五拍方式运行，其步距角为（）ABCD参考答案：B18、光栅式位移传感器的栅距W、莫尔条纹的间距B和倾斜角θ之间的关系为（）ABCD参考答案：A19、在交流伺服电机中，控制绕组与励磁绕组在空间相差的电角度是（）A60°B45°C0°D90°参考答案：D20、在两级齿轮传动中，若传动比的分配方案是，则其遵循的原则是（）A重量最轻B等效转动惯量最小C输出轴转角误差最小D加速度响应最快参考答案：A21、直流伺服电动机的电磁转矩与输出转速之间的函数关系式称为其（）A机械特性B调节特性C力矩特性D转速特性参考答案：A22、步进电机一般用于（）控制系统中。
机电一体化技术试题（卷）及答案解析
机电⼀体化技术试题（卷）及答案解析《机电⼀体化技术》试卷(⼀)考试⽅法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————⼀、名词解释(每⼩题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器⼆、填空题（每⼩题2分，共20分)1. 滚珠丝杆中滚珠的循环⽅式：__________，________________。
2. 机电⼀体化系统，设计指标和评价标准应包括__________，__________，__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成⼀系列操作的系统，顺序控制器通常⽤___________________________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹⾓θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制⼯具沿任意直线或曲线运动，必须同时控制每⼀个轴的______________________，使它们同步协调到达⽬标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器⼯作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选⽤_______________________________________类型。
三、选择题（每⼩题2分，共10分）1. ⼀般说来，如果增⼤幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产⼤B. 减⼩C. 不变D. 不定2. 加速度传感器的基本⼒学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. ⽆关C. 在⼀定级数有关D. 在⼀定级数⽆关4. 顺序控制系统是按照预先规定的次序完成⼀系列操作的系统，顺序控制器通常⽤( )A. 单⽚机B. 2051C. PLCD. DSP5、伺服控制系统⼀般包括控制器、被控对象、执⾏环节、⽐较环节和（）等个五部分。
机电一体化技术试题及其答案
《机电一体化技术》试卷（一）一、名词解释（每小题2分，共10分） 1.测量：是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。
2•灵敏度：指在稳态下，输出的变化量 △ 丫与输入的变化量△ X 的比值。
即为传感器灵敏度。
S=dy/dx= △ Y/ △ X 压电效应：某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两 个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
动态误差：动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的， 便于应用的某种物理量 的测量装置。
、填空题（每小题2分，共20分） 3. 4. 5. 1. 滚珠丝杆中滚珠的循环方式： 内循环 2. 机电一体化系统，设计指标和评价标准应包括 3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统， 顺序控制器通常用 4. 某光栅的条纹密度是 则莫尔条纹的宽度是 PLC ______ 外循环 ______ o 性能指标系统功能使用条件经济效益 50条/mm ，光栅条纹间的夹角 0 =0.001孤度, 20mm5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制 每一个轴的 _____________ 位置和速度6. 某4极交流感应电机，电源频率为7. 齿轮传动的总等效惯量与传动级数 8. 累计式定时器工作时有 __________________ 9. 复合控制器必定具有 10. 钻孔、点焊通常选用 三、 选择题（每小题2分，共10分） 一般说来，如果增大幅值穿越频率 产大 B.减小 加速度传感器的基本力学模型是 I阻尼一质量系统 B.弹簧一质量系统C 弹簧一阻尼系统齿轮传动的总等效惯量与传动级数 （C ） 有关 B.无关 C.在一定级数内有关 D.在一定级数内无关 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用 （C ） 单片机 B. 2051 C. PLC D, DSP 伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和（ 换向结构B 转换电路C 存储电路D 检测环节 四、 判断题（每小题2分，共10分） 伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出 V ） 电气式执行元件能将电能转化成机械力，并用机械力驱动执行机构运动。
机电一体化技术试题及其答案
《机电一体化技术》试卷(一)一、名词解释(每小题2分，共10分)1. 测量：是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。
2.灵敏度：指在稳态下，输出的变化量ΔY与输入的变化量ΔX的比值。
即为传感器灵敏度。
S=dy/dx=ΔY/ΔX3. 压电效应：某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
4. 动态误差：动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5. 传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：____内循环____，_____外循环____。
2. 机电一体化系统，设计指标和评价标准应包括____性能指标系统功能使用条件经济效益。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用___________ PLC __________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______20mm ___________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的_______位置和速度________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为___0.02 ___。
7. 齿轮传动的总等效惯量与传动级数_____________增加而减小_________________。
8. 累计式定时器工作时有_______________________ 2 ___________________________。
机电一体化试题及答案(打印)
填空题4. 机电一体化研究的核心技术是接口问题。
5. 机电一体化系统（产品）构成的五大部分（或子系统）是：机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统。
6. 机电一体化接口按输入/输出功能分类机械接口、物理接口、信息接口、环境接口。
7. 机电一体化系统（产品）按设计类型分为：开放性设计、适应性设计、变异性设计。
8. 机电一体化系统（产品）按机电融合程度分为：机电互补法、机电结合（融合）法、机电组合法。
9. 机电一体化技术是在机械的主功能、动力功能、信息与控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
10.机电一体化系统实现三大功能应具有的两大重要特征（转换作用方式）：以能源转换为主和以信息转换为主。
11. 丝杠螺母机构的基本传动形式有：螺母固定丝杆转动并移动、丝杆转动螺母移动、螺母转动丝杆移动、丝杆固定螺母转动并移动四种形式。
12. 滚珠丝杠副按螺纹滚道截面形状分为单圆弧和双圆弧两类；按滚珠的循环方式分为内循环和外循环两类。
13. 滚珠丝杠副轴向间隙调整与预紧的基本方法有：双螺母螺纹预紧调整、双螺母齿差预紧调整、双螺母垫片调整预紧、弹簧自动调整预紧四种方式。
14. 滚珠丝杠副常选择的支承方式有：单推—单推式、双推—双推式、双推—简支式、双推—自由式。
15. 机电一体化系统（产品）常用齿轮传动形式有定轴轮系、行星轮系和谐波轮系三种形式。
16. 在机电一体化系统机械传动中，常用的传动比分配原则有：重量最轻原则、转动惯量最小原则、传动精度最优原则等。
17. 常用导轨副的截面形式有：三角形导轨、矩形导轨、燕尾形导轨、圆形导轨四种形式。
18. 导轨刚度主要指：结构刚度、接触刚度和局部刚度。
19. 机电一体化系统（产品）中，常可选择的执行元件：电磁式、液压式、气压式和其他形式的执行元件。
20. 电动机的工作特性分为恒转矩工作和恒功率两个阶段，其转折点的转速和功率分别称为：额定转速和额定功率；伺服电动机用于调速控制时，应该工作在恒转矩阶段。
机电一体化试题及答案(新)
电气控制与PLC试题一、填空题（将正确答案填入下列空白处，每题1分，共10分）1. 触点系统的结构形式有桥式触点、指形触点。
2. 工作在交流电压1200V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
3. 交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。
4. 热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
5. 熔断器主要作为电路的短路保护元件。
6. 三相笼型异步电动机的制动法一般采用机械制动和电气制动，其中电气制动法有：反接制动、能耗制动、再生制动等。
7. 电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8. PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9. 按PLC物理结构形式的不同，可分为整体式和模块式两类。
10. PLC常用的编程语言有：梯形图、指令表、高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号，每题2分，共28分）1. 电磁机构中，吸引线圈的作用是：（ A ）A. 将电能转化成磁场能量B. 将磁场能转化成电能2. 用来分断或接通控制电路的是交流接触器的（A）A. 辅助触点B. 主触点3. 电磁式交流接触器和交流继电器的区别是：（ B ）A. 交流接触器有短路环，而继电器没有B. 交流接触器有主、辅助触点之分，而继电器没有C. 没有区别4. 下列对PLC输入继电器的描述正确的是：（ A ）A. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A. 接触器正常工作B. 接触器产生强烈震动C. 烧毁线圈D. 烧毁触点6. 中间继电器的电气符号是：（ C ）A. SBB. KTC. KAD. KM7. 自动空气开关的电气符号是：（ B ）A. SBB. QFC. FRD. FU8. 下列对PLC软继电器的描述，正确的是：（ A ）A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确9. OR指令的作用是：（ D ）A. 用于单个常开触点与前面的触点串联连接B. 用于单个常闭触点与上面的触点并联连接C. 用于单个常闭触点与前面的触点串联连接D. 用于单个常开触点与上面的触点并联连接10. 用于驱动线圈的指令是：（ D ）A. LDB. ANDC. ORD. OUT11. 逆变桥由4个晶闸管组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测题
一、填空题：
1.机电一体化是指机和电融合为一体的有机结合。
2.机电一体化的产品或设备，都是一个有机械零件和电子元
件组成的一个有机的整体。
3.工业三大要素是物质、能量、信息。
4.机电一体化实现三大功能应具有的两个重要特征：以能源转换为主和以信息转换为主。
5.机电一体化工程研究所追求的三大目标是：省能源、省资源、智能化。
6.接口有传递信息和物质的功能。
7.机电一体化系统的构成要素是：机械本体部分、计算机控制部
分、检测及传感器部分、执行机构部分。
8.机电一体化技术使机械的传动部件减少，因而是机械磨损大大减少。
9.机电一体化的产品或设备一般都具有自动保护的功能，可避免或减少事故发生的可能行。
11.机电一体化的产品开发是复杂，使用时简便、有柔性。
12.接口方式有直接式接口和间接式接口。
13.接口的类型有机械接口、电气接口、机电接口、软件接口、人-机-环接口等。
14.根据不同的动力源，执行机构有电动、气动和液压三类。
二、判断
（x）1、机电一体化、机械电子技术应用和机电技术应用是三个不同含义的名称。
（v）2、机电一体化是指机和电融合为一体的有机结合，不是两者简单相加。
(x) 3、用继电器进行控制的自动机或自动装置属于机电一体设备。
(v) 4、机电一体化技术是同时运用机械、电子、仪表、计算机和自动控制等多种技术的一
种复合技术。
(x) 5、目前，机电一体化技术主要只用于机械行业。
(v) 6、机械本体是机电一体化技术的载体。
(x) 7、检测部分只检测信号不转换信息。
(x) 8、所有的自动控制系统是机电一体化系统。
(x) 9、一般的自动控制系统和机电一体化系统一样，都使用了计算机。
(x) 10、机电一体化设备的机械结构更加复杂、但操作性能很好。
三、选择题：
1.机电一体化系统的基本功能要素之一：接口的基本功能是（C ）
A．交换 B.放大 C.传递 D.以上三者
2.“机电一体化”这一名词产生20世纪，其产生的年代为（A ）
A．70年代 B.50年代 C.40年代 D.80年代
3.“机电一体化”在国外被称为（C）
A．Machine B.Electronics C.Mechatronics D.A+B
4. Mechatronics是两个不同学科领域名称的组合，这两个不同的学科是（B）
A．机械学与信息技术 B.机械学与电子学
C.机械学与自动化技术
D.机械学与计算机
5．标志着机电一体化技术出现的第一台机器人是由( A )
A、美国人在20世纪50年代
B、日本人在20世纪70年代
C、英国人在
20世纪50年代
6．机电一体化的英语词汇Mechatronics是由(B )创造的。
A、美国人
B、日本人
C、英国人
D、中国人
7．下列不属于机电一体化产品的是( A )
A、电机
B、数控机床
C、自动电梯
D、电脑打印机
8．处理各种信息并作出相应的判断、决策和指令的是( B )
A、机械本体
B、计算机控制部分
C、检测及传感器部分
D、执行机构部分
9．下列构件属于检测及传感器的是( C )
A、离合器
B、单片机
C、热电偶
D、变频器
10、下列哪一个不是机电一体化技术的特点( C )
A、简化了机械结构和操作
B、增加了功能，提高加工精度
C、安全、
可靠但寿命短D、使用简便、有柔性
11、不仅能够传递信息和数据而且能对信息和数据进行处理的接口形式是
( B )
A、直接接口
B、间接接口
C、机械接口
D、电气接口
三、名词解释
自动控制：
指在没有人直接参与的情况下,利用控制器(外加的设备或装置)使被控制对象(如机器,设备和生产过程)的某个参数(或工作状态,即被控量)能自动按照预定的规律变化(或运行).
机电一体化技术：
由机械技术、电子技术、计算机技术等相结合而形成的一门跨学科的边缘技术，具有综合性和系统性。
人机交互技术：
是指通过计算机输入、输出设备，以有效的方式实现人与计算机对话的技术。
四、问答题
1．画出反导弹系统的组成，并标明是机电一体化系统的哪一部分。
图中：发射器是机械本体，电子侦察系统用作检测系统，计算机指挥系统是控制部分，瞄准器及点火器是执行机构。
2.传统的机械设计人员的主要任务？
根据需求,构思新机器的设计方案,进行技术设计,将新机器机器零部件画成图纸。
3.机电一体化技术的特点是什么？
综合性和系统性
层次多、覆盖面广
简化了机械结构和操作
增加功能，提高加工精度
安全、可靠、寿命长
产品开发时复杂，使用时简便、有柔性
节约能源
产品具有竞争力
4.简述机电一体化系统与一般自动控制系统的区别。
区别在于机电一体化使用了计算机，计算机成为机电一体化系统的核心，机电一体化系统是先进的自动控制系统。
