PZ30系列配电箱型号PZ30系列配电箱型号、外形尺寸型号（大型）外形尺寸装箱数PZ-2 11×16×8 70PZ30-4 15×17×8 64PZ30-6 20×21×9 36PZ30-8 23×24×9 30PZ30-10 28×28×9 28PZ30-12 28×31×9 24PZ30-15 28×37×9 20PZ30-18 28×42×9 14PZ30-20 28×46×9 12PZ30-24 47×21×9 10PZ30-30 47×37×9 8PZ30-36 47×42×9 4PZ30-40 47×46×9 4PZ30-45 58×37×9 4PZ30-54 39×63×9 4PZ30-4060 47×67.5×9型号（小型）外形尺寸装箱数 PZ30-2 12×16×8 70 PZ30-4 15×17×8 64 PZ30-6 19×20×8 36 PZ30-820×23×836 PZ30-10 20×28×8 30 PZ30-12 20×31×8 28 PZ30-15 20×27×8 24 PZ30-18 20×42×8 20 PZ30-20 20×46×8 14 PZ30-24 38×31×8 12 PZ30-30 38×37×89 10 PZ30-36 38×42×8 8 PZ30-40 47×46×84DZ47-60小型断路器导线选择额定电流lm(A) 铜导线标称截面积（mm2） 1~6 1 10 1.5 16、20 2.5 25 4 32 6 40、50 10 60 16大3P的空调的功率为2250kw,也就是用电流为2250/220=10A，用32A的一般情况下是完全可以的在跳闸时，你可以去摸一下空气开关，如果发烫，那就换一个。

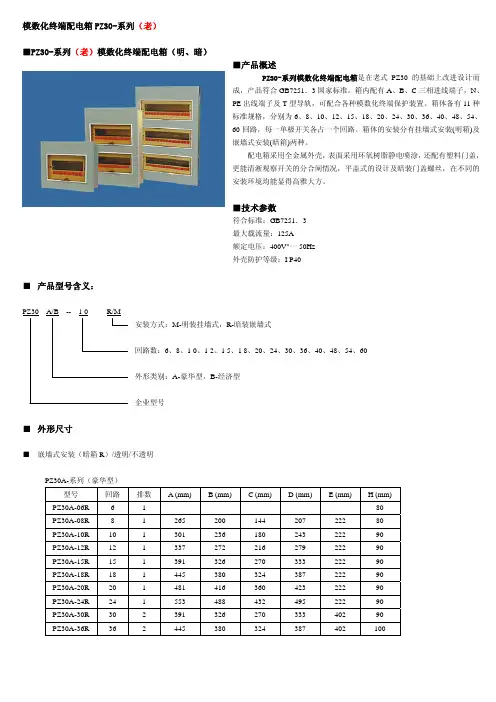

模数化终端配电箱PZ30-系列
H (mm) 80 80 90 90 90 90 90 90 90 100
PZ30A-40R 40
2
481
416
360
423
402
100
PZ30A-48R 48
3
553
488
432
495
402
100
PZ30A-54R 54
3
120
PZ30A-60R
60
3
120
■ 挂墙式安装（明箱 M）/透明/不透明
配电箱采用全金属外壳，表面采用环氧树脂静电喷涂，还配有塑料门盖， 更能清淅观察开关的分合闸情况，平盖式的设计及暗装门盖螺丝，在不同的 安装环境均能显得高雅大方。
■技术参数
符合标准：GB7251．3 最大载流量：125A 额定电压：400V"一 50Hz 外壳防护等级：I P40
PZ30 A/B -- 1 0
54
PZ30A-60M
60
排数 1 1 1 1 1 1 1 1 2 2 2 3 3 3
A (mm)
265 301 337 391 445 481 553 391 445 481 553
B (mm)
200 236 272 326 380 416 488 326 380 416 488
C (mm)
144 180 216 270 324 360 432 270 324 360 432
B (mm)
200 236 272 326 380 416 488 326 380
C (mm)
144 180 216 270 324 360 432 270 324
D (mm)
207 243 279 333 387 423 495 333 387
德力西pz30配电箱选型手册
600 500 250
JXF-7050/16 1.2
700 500 160
JXF-7050/20 1.2
700 500 200
JXF-7050/25 1.2
700 500 250
JXF-8060/20 1.5
800 600 200
JXF-8060/25 1.5
800 600 250
JXF-10080/20 1.5
Delixi Electric
65
低压配电箱
JXF动力配电箱
技术数据
外形尺寸图
产品型号
壳体厚度 外型尺寸
(mm)
H WD
JXF-2520/14 1.0
250 200 140
JXF-3025/14 1.0
300 250 140
JXF-3025/18 1.0
300 250 180
JXF-3030/14 1.0
31
低压配电箱
CDPZ50照明配电箱
明装 CDPZ60照明配电箱
明装 CDPZ65照明配电箱
明装 CDPZ70照明配电箱
明装
技术数据
外形尺寸图
暗装 暗装
产品位数
6 8 12 16 20 24
明装(箱体尺寸)
A
B
171
220
207
220
279
220
351
220
423
220
303
383
暗装(箱体尺寸)
Delixi Electric

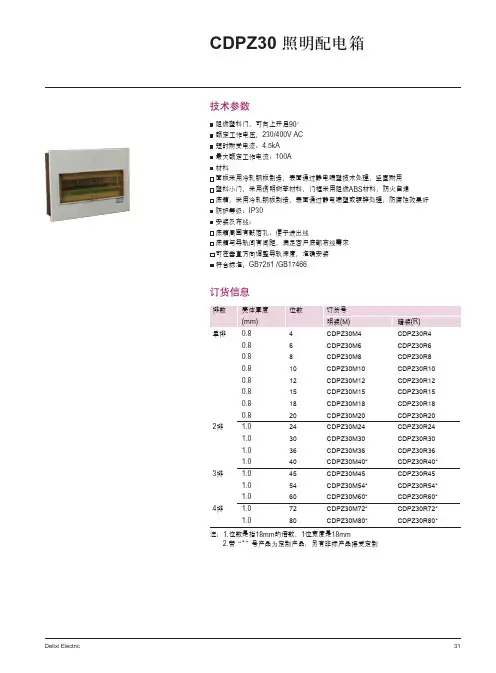

CDPZ30 照明配电箱
技术参数
阻燃塑料门，可向上开启90° 额定工作电压：230/400V AC 短时耐受电流：4.5kA 最大额定工作电流：100A 材料 面板采用冷轧钢板制造，表面通过静电喷塑技术处理，坚固耐用 塑料小门，采用透明树苯材料，门框采用阻燃ABS材料，防火自熄 底箱：采用冷轧钢板制造，表面通过静电喷塑或镀锌处理，防腐蚀效果好 防护等级：IP30 安装及布线： 底箱周围有敲落孔，便于进出线 底箱与导轨间有间距，满足客户底部布线需求 可在垂直方向调整导轨深度，准确安装 符合标准：GB7251 /GB17466
PZ20、30配电箱参数
41
直开门
（上下开）
全塑
PZ20S/J
6,12,18,24,36
塑面铁底
PZ20S0
2,4,4.5,6
30
无门
全塑
PZ30J
6,9,12,15,18,24,30,36,45,54
30
直开门
（上下开）
钢
PZ30H
6,9,12,15,18,24,30,36,45,54
30
不锈钢
30
上塑下铁
6,9,12,15,18
30
PZ20、PZ30模数化终端组合电器的品种规格
型号
可安装的单元数（每单元宽度为18mm）
防护等级IP
开门方式
外壳材料
PZ20J
6,10,15,30,45
30
横开门
（左右开）
钢
PZ20H
6,10,15,30,45
PZ20SⅡ
30模数化终端配电箱pz20pz30模数化终端组合电器适用于交流50hz220v或380v负载电流不超过100a的单相三线或三相五线的末端电路中作为对用电设备进行控制配电对线路的过载短路漏电欠电压起保护作用可广泛用于现代宾馆商业工矿企业和民用住宅等建筑物中

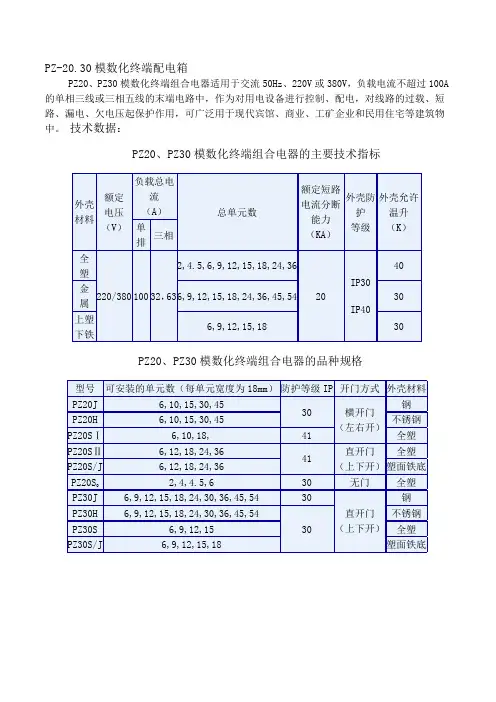

PZ-20.30模数化终端配电箱
PZ20、PZ30模数化终端组合电器适用于交流50Hz、220V或380V，负载电流不超过100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制、配电，对线路的过载、短路、漏电、欠电压起保护作用，可广泛用于现代宾馆、商业、工矿企业和民用住宅等建筑物中。技术数据：
PZ20、PZ30模数化终端组合电器的主要技术指标
外壳
材料
PZ30样本
终端配电箱系列分暗装式、明装式二类（1—60回路）。
适用于交流50HZ，电压220V或380V，总电流100A 以下的终端电路中。
拼装在一根TH35标准导轨上，具有防漏电、短路过载等多种保护功能。
箱内设有进线装置及零线排、地线排，接线方便，外观豪华。
型号规格型号规格PZ30—04PZ30—20PZ30—06PZ30—24PZ30--08PZ30—30PZ30—10PZ30—36PZ30—12PZ30—45PZ30—15PZ30—60PZ30—18概述本系列配电箱可作动力照明，电动机控制，对电路进行过载、漏电及短路保护之用。
广泛适用于工业和民用建筑、工矿企业、大厦、车站、医院、学校、住宅等。
产品符合ＩＥＣ６０４３９－３《低压成套开关设备和控制设备》、ＧＢ７２５１．１－１９９７、ＣＢ７２５１．３－１９９７《低压成套开关设备和控制设备》等标准。
基本电气参数主回路额定电压220、380V额定绝缘电压400V额定频率50Hz额定电流≤125A保护等级IP30PZ30(FD40)系列终端箱适用于工业和民用建筑中的室内照明控制，箱体有明装和暗装两种安装方式(暗装箱一般配有预埋箱)，面板配有机玻璃罩。
产品结构与用途PZ30(FD40)系列终端箱具有外形整齐美观、使用方便、不挤占空间及接线隐蔽等许多优点。
箱体内装小型断路器，并有多种回路方案可供选择。
一般用于60A 以下室内照明。
产品外形尺寸名称 规格 外形尺寸 PZ30终端箱 6回路 220×170×120 PZ30终端箱 12回路 220×290×120 PZ30终端箱 18回路 220×390×120 PZ30终端箱 24回路 390×290×130PZ30终端箱 36回路 390×390×130 FD40终端箱 12回路 210×290×110 FD40终端箱18回路235×355×110。
PZ30系列终端组合式配电箱
PZ30系列终端组合式配电箱安科瑞戴金花1.1概述PZ30模数化终端组合电器是一种安装终端电器的装置，适用于额定电压220V 或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。
它的主要特点是采用电器尺寸模数化、安装轨道化、外形艺术化、使用安全化，在国内外已被广泛应用。
1.2执行标准●GB7251.3-2006《低压成套开关设备和控制设备第3部分》●JB/T7121《模数化终端组合电器》1.3产品特点3.3.1计采用元件尺寸模数化、安装轨道化、外形艺术化、使用安全化，结构设计紧凑合理，布线整齐大方，维护方便；3.3.2回路可根据设计需要加装安科瑞一次计量仪表，测量电能及其他电参量。
3.3.3外形美观、尺寸小巧、便于安装。
PZ30箱针对非电气专业人员操作，安全性能高。
1.4技术参数电气参数额定电压AC400V/AC220V50Hz 额定电流10～125A结构特点断路器安装回路数6、8、10、12、15、18、20、24、30、36、40、60防护等级IP30环境条件工作温度-20℃～55℃贮存温度-25℃～65℃相对湿度≤95%，不凝露海拔≤2000m污染等级II1.5外形尺寸常用型号备注APZ-12RARZ-24R APZ-36RAPZ-60R APZ-12MAPZ-24M APZ-36M APZ-60M ●R:嵌墙安装●M:挂墙明装1.6型号说明APZ -□□安装方式：R:嵌墙安装M:挂墙明装安装模数：10,12,15,20,24,30,36,40,60；PZ：PZ30箱A：安科瑞1.7应用领域3.7.1高层建筑现代高层建筑中的各个区域都安装有PZ30箱，其安装方便、占用空间小、可嵌入安装、外形美观等特点，深受顾客青睐。
3.7.2住宅小区、住宅的各个区域和楼层都安装PZ30系列终端组合式配电箱进行用电进行分配、计量。
