配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱;JXF电器控制箱;PZ20、PZ30系列终端照明配电箱;PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:(1)PXT明装配电箱,暗装加(R)(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路(6)□/ □主开关型式/防护等级;1/IP30单相主开关/IP30; 3/IP30三相主开关/IP30 表1:序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

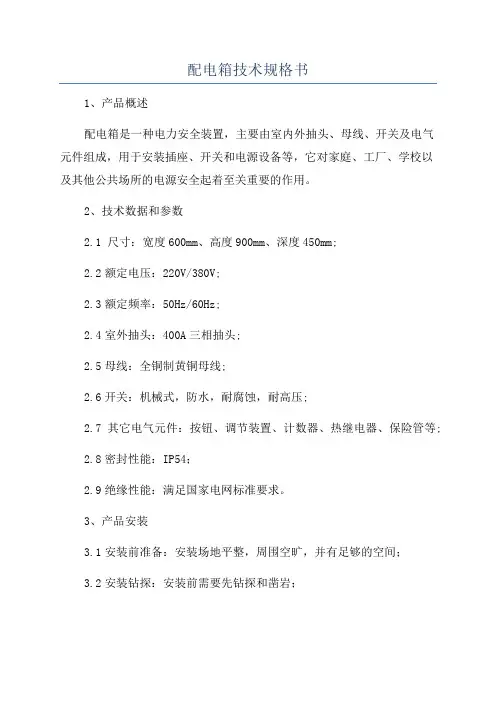

配电箱技术规格书
配电箱技术规格书
1、产品概述
配电箱是一种电力安全装置,主要由室内外抽头、母线、开关及电气元件组成,用于安装插座、开关和电源设备等,它对家庭、工厂、学校以及其他公共场所的电源安全起着至关重要的作用。
2、技术数据和参数
2.1 尺寸:宽度600mm、高度900mm、深度450mm;
2.2额定电压:220V/380V;
2.3额定频率:50Hz/60Hz;
2.4室外抽头:400A三相抽头;
2.5母线:全铜制黄铜母线;
2.6开关:机械式,防水,耐腐蚀,耐高压;
2.7其它电气元件:按钮、调节装置、计数器、热继电器、保险管等;
2.8密封性能:IP54;
2.9绝缘性能:满足国家电网标准要求。
3、产品安装
3.1安装前准备:安装场地平整,周围空旷,并有足够的空间;
3.2安装钻探:安装前需要先钻探和凿岩;
3.3安装材料:安装用的材料主要包括玻璃纤维墙板、电子元件、接线柱等;
3.4安装方法:安装组件需要紧固、连接,并进行检测。
4、产品质量
4.1工艺质量:按照国家质量标准要求,严格控制工艺,以保证产品的性能;
4.2检验检测:严格按照通用技术要求和安全技术要求,进行质量检测与试验;。
配电箱技术规格书
配电箱技术规格书一、概述本项目名龙城房建工程。
配电箱主要为新建建筑物各房间提供电源。
安装方式:内嵌。
设计规模:照明、动力、信号、控制、插座等配电箱。
二、技术要求主要技术参数:主回路额定电压: 380V /220V辅助回路额定电压: 220V额定频率: 50HZ额定绝缘电压: 660V工频耐压:主回路2500V防护等级: IP3X具有防潮、防尘、防霉、耐腐蚀能力。
1、断路器、接触器:1.1、MCCB塑料外壳式断路器1)MCCB断路器须符合并按GB14048-2、IEC60947-2之规定进行定型试验。
具有手动及电动操作附脱扣装置,其额定电流及分断容量依各变电站低压系统图低一级。
2)MCCB断路器应具有反时限的三段(或二段)保护式热-磁脱扣器(或电子式脱扣器),具有过载长延时保护和短路保护。
其分励脱扣功能详见设计系统图要求。
具有快速合、分、自动脱扣性能。
3)漏电断路器:前端应具有漏电动作电流可调连续(或分档)功能。
4)分励功能断路器:分励工作电压:~220V1.2、MCB微型断路器:分断能力:参见设计图图纸负荷。
1.3、接触器:作产品转换时,优先选用节能产品,对长时间运行部分提倡使用节能无声运行产品。
2、双投电源开关:PC级,一体化式,符合GB/T14048.11《自动转换开关电器》-2002。
3、电源浪涌保护器(SPD):该级冲击容量≤45KA,使用单相并联模块化结构,便于安装及更换。
按照设计图纸,不同界面采用80KA或40KA等级4、导体:4.1、母线1)、配电母线(垂直母线)材质为电解一级电工铜,组装在阻燃塑料功能板中,与主母线联接。
2)、柜内设有独立的PE接地系统和N中性导体 ,各回路接地或接零都可就近联接,框架结构件全采用自功螺丝钉联接,具有较高的接地可靠性。
3)、母线须安装牢固,能承受短路故障时的机械应力,各相有字母和颜色标志。
4)、构成部分装置的母线,母线联接线的载流量和温度必须符合IEC标准和GB/T 5585.1-2005要求。

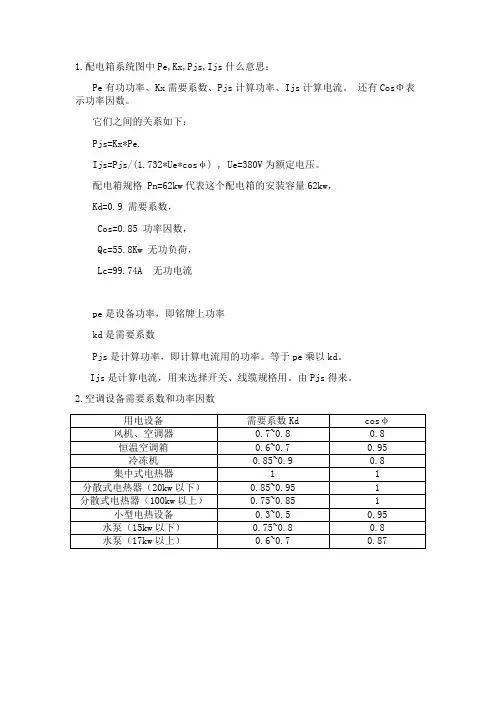

配电箱参数Pe,Kx,Pjs
Cos=0.85 功率因数,
Qc=55.8Kw 无功负荷,
Lc=99.74A 无功电流
pe是设备功率,即铭牌上功率
kd是需要系数
Pjs是计算功率,即计算电流用的功率。等于pe乘以kd。
Ijs是计算电流,用来选择开关、线缆规格用。由Pjs得来。
2.空调设备需要系数和功率因数
用电设备
1.配电箱系统图中Pe,Kx,Pjs,Ijs什么意思:
Pe有功功率、Kx需要系数、Pjs计算功率、Ijs计算电流。 还有CosΦ表示功率因数。
它们之间的关系如下:
Pjs=Kx*Pe.
Ijs=Pjs/(1.732*Ue*cosφ) ,Ue=380V为额定电压。
配电箱规格Pn=62kw代表这个配电箱的安装容量62kw,
水泵(17kw以上)
0.6~0.7
0.87
需要系数Kd
cosφ
风机、空调器
0.7~0.8
0.8
恒温空调箱
0.6~0.7
0.95
冷冻机
0.85~0.9
0.8
集中式电热器
1
1
分散式电热器(20kw以下)
0.85~0.95
1
分散式电热器(100kw以上)
0.75~ቤተ መጻሕፍቲ ባይዱ.85
1
小型电热设备
0.3~0.5
0.95
水泵(15kw以下)
0.75~0.8
0.8
配电箱规格书
配电箱规格书⽬录⼀、⼯程概述 (2)⼆、标准和规 (2)三、运⾏环境条件 (3)四、产品应遵循的设计图纸 (3)五、主要技术参数 (3)六、技术要求 (4)七、质量保证 (17)⼋、供货围 (17)九、其它要求....................................... 错误!未定义书签。
⼗、各⽅联系地址、 ................................. 错误!未定义书签。
⼀、⼯程概述本技术规格书⽤于东营胜利油⽥办公楼低压XM配电箱。
它低压配电箱的制造、安装、试验、供货的相关⼯作提出了最低要求。
东营胜利油⽥办公楼低压配电箱采⽤XM型,共163台;照明配电箱37台,动⼒配电箱75台,应急照明配电箱14台,计算机配电箱37台。
⼆、标准和规1、GB50254-1996 《电⽓装置安装⼯程低压电器施⼯及验收规》2、GB2682-1981 《电⼯成套装置中指⽰灯和按钮颜⾊》3、GB2681-1981 《电⼯成套装置中导线颜⾊》4、GB4208-1993 《外壳防护等级(IP代码)》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验⽅法》7、GB50303-2002 《建筑电⽓⼯程质量验收规》8、GB50150-2002 《电⽓装置安装⼯程电⽓设备交接试验标准》9、 GB50171-2002 《电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电⽓装置》12、IEC439-3 《对⾮专业⼈员使⽤的低压开关设备和控制设备》13、NEMAIC2-322 《通⽤交流电动机控制中⼼》14、JB2436-1992 《电⼒传输控制装置⽤铜制裸压接端头》本条款仅列出了应执⾏的主要标准规,除执⾏上述规外,尚应符合国家现⾏有关强制性标准的规定,以及其它适应于产品容的其它标准规。
配电箱尺寸标注标准
表箱体尺寸标注标准一.住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留插卡孔;箱体采用~钢板制作;3.本箱体进线断路器为63A,进线截面不大于25mm2;4.墙体留洞尺寸为箱体尺寸加10mm;二.86系列电能表技术参数2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm;3.分路断路器每极宽度为18 mm;四.普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2;5.分路断路器每极宽度为18 mm;6.墙体留洞尺寸为箱体尺寸加10mm;五.动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm;5.PC级双电源带分支配电开关箱尺寸:600X800X200六.动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;3.柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂七.常用变配电室低压配电柜参数七.常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下:TD28大型(铜)300*200*12 0TD28大型(铁)300*200*12 0TD28中型(铜)180*120*70 TD28中型(铁)180*120*70 TD28小型(特厚铜)160*75*50 TD28小型(厚铜)160*75*50 TD28小型(铜)160*75*50 TD28小型(铁)160*75*50 TD28小型(塑壳)160*75*50。
配电箱标准尺寸
配电箱标准尺寸配电箱是每家每户用电都必须安装的一种设备,没有配电箱家庭用电就会无法进行。
配电箱的尺寸有很多种,可以分为工业用配电箱和家庭用配电箱。
本文妈网编辑将带你去看一下家庭配电箱的标准尺寸,以及配电箱的选购注意事项等知识。
1、家用配电箱尺寸家用配电箱尺寸与一般的工业配电箱尺寸相差较大,家用配电箱一般采用PZ30型号的箱子,家用配电箱尺寸大小有110mm*160mm*8mm、150mm*170mm*8mm、200mm*210mm*9mm、230mm*240mm*9mm、280mm*280mm*9mm、280mm*370mm*9mm、280mm*420mm*9mm、280mm*460mm*9mm、470mm*210mm*9mm、470mm*370mm*9mm、470mm*420mm*9mm、580mm*370mm*9mm、390mm*630mm*9mm等众多尺寸,可根据实际需要进行选择。
2、家用配电箱种类随着家用配电箱被大量使用,现在市面上家用配电箱尺寸和种类众多,可以根据家庭实际需要进行适当选择,家用配电箱种类中的固定式面板开关柜,也被称为开关板或配电屏。
固定式面板开关柜在结构上正面有防护作用,但背面和侧面仍能触及带电部分,防护等级较低,这种结构的家用配电箱尺寸一般较小。
家用配电箱中的防护式开关柜,除安装面外,其它侧面都被封闭起来在安全性上更佳。
3、家用配电箱结构家用配电箱的结构制作,对于家用配电箱尺寸有着巨大的影响,一般情况下家用配电箱尺寸较大,那么它的结构也会相对更加复杂。
在我们日常中使用的家用配电箱一般包括:配电箱、配电柜、配电屏、配电盘、电器柜等部件,家用配电箱集中安装开关、仪表等设备等成套装置。
随着社会不断进步,使得现在的家用配电箱尺寸规格更加繁多,在日常使用中可根据实际需要进行适当选择。
4、家用配电箱选择随着科技进步,人们日常用电系统也更加复杂,现在的家用配电箱尺寸型号众多,由于家用配电箱柜体结构、技术参数等都有所不同。
配电箱技术参数及验收标准
配电箱技术参数及验收标准关键信息项:1、配电箱规格型号:____________________________2、技术参数要求:____________________________额定电压:____________________________额定电流:____________________________防护等级:____________________________短路耐受强度:____________________________接地方式:____________________________3、验收标准:____________________________外观检查标准:____________________________电气性能测试标准:____________________________安全性能测试标准:____________________________4、质量保证期限:____________________________11 配电箱规格型号本协议所涉及的配电箱规格型号应明确为具体型号,以满足特定的使用需求和安装环境要求。
111 配电箱的尺寸应符合安装场所的空间限制,确保能够正确安装且不妨碍周边设备和设施的正常运行。
112 配电箱的材质应具备良好的防火、防潮、防锈和耐腐蚀性能,以保证其在不同环境条件下的长期稳定运行。
12 技术参数要求121 额定电压配电箱的额定电压应设定为具体电压值,以适配接入的电源和负载设备的电压要求。
122 额定电流其额定电流应不低于具体电流值,以确保能够承载所连接负载的正常工作电流,并具备一定的过载能力。
123 防护等级配电箱的防护等级应达到具体防护等级,能够有效防止灰尘、水汽、异物等进入箱体内部,保障电气设备的安全运行。
124 短路耐受强度配电箱应具备在发生短路故障时承受一定短路电流和短路时间的能力,短路耐受强度应符合具体标准或数值。
配电箱型号及规格
配电箱型号及规格
在电力系统中,配电箱扮演着至关重要的角色,它作为电力分配和保护设备的
集合,为各种电气设备提供安全可靠的电力供应。
不同型号和规格的配电箱在不同场合具有不同的特点和适用性,下面将就一些常见的配电箱型号及其规格进行介绍。
A 型配电箱
A 型配电箱是一种常见的低压配电箱,通常用于工业和商业建筑中。
其主要特
点是结构简单、安装方便、外形美观。
A 型配电箱的规格一般包括额定电压、额定
电流、额定短路容量等参数,不同规格的 A 型配电箱可以根据不同的需求进行选择。
B 型配电箱
B 型配电箱是另一种常见的低压配电箱,与 A 型配电箱相比,B 型配电箱在一
些技术指标上有所不同。
例如,B 型配电箱的短路容量通常比 A 型配电箱更高,适用于一些对电力系统可靠性要求较高的场合。
C 型配电箱
C 型配电箱则是一种更为先进的配电设备,在支持远程监控、智能管理等方面
具有较强的优势。
C 型配电箱通常配备了先进的智能控制单元,可以实现对电力系
统的远程监控和管理,提高了配电系统的可靠性和安全性。
总结
不同型号和规格的配电箱在实际应用中具有各自的优势和适用性,选用合适的
配电箱对于保障电力系统的正常运行至关重要。
在选择配电箱时,除了考虑其型号和规格外,还应根据具体的电气设备需求、安装环境等因素进行综合考量,以确保配电系统的安全可靠运行。
配电箱规格及参数
配电箱规格及参数本页仅作为文档页封面,使用时可以删除This document is for reference only-rar21year.March配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜; GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱; ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱; JXF电器控制箱;PZ20、PZ30系列终端照明配电箱;PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释: (1)PXT明装配电箱,暗装加(R) (2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入 (5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路(6)□/ □主开关型式/防护等级;1/IP30单相主开关/IP30; 3/IP30三相主开关/IP30 表1:序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱 PXT01 PXT01 dq系列 2 CZ 插座箱 PXT02 PXT02 dq系列 3 ZM 照明箱 PXT03 PXT03 dq系列 4 DL 动力箱 PXT04 PXT04 dq系列 5 JC 计量插座箱 PXT05 PXT05 dq系列 6 JZ 计量照明箱 PXT06 PXT06 dq系列 7 JD 计量动力箱PXT07 PXT07 dq系列 8 ZC 照明插座箱 PXT08 PXT08 dq系列 9 DC 动力插座箱 PXT09 PXT09 dq系列 10 DZ 动力照明箱 PXT10 PXT10 dq系列 11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH 高压计量柜 AM 高压配电柜AA 高压电容柜 AJ 低压电力配电箱柜 AP低压照明配电箱柜 AL 应急电力配电箱柜 APE 应急照明配电箱柜 ALE 低压负荷开关箱柜 AF 低压电容补偿柜 ACC或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜 AR 计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 ADD 信号放大器箱 ATF 分配器箱 AVP接线端子箱 AXT举例说明吧 GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱型号及规格
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱;JXF电器控制箱;PZ20、PZ30系列终端照明配电箱;PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:(1)PXT明装配电箱,暗装加(R)(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路(6)□/ □ 主开关型式/防护等级;1/IP30单相主开关/IP30;3/IP30三相主开关/IP30表1:序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱型号及规格
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱;JXF电器控制箱;PZ20、PZ30系列终端照明配电箱;PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:(1)PXT明装配电箱,暗装加(R)(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路(6)□/ □ 主开关型式/防护等级;1/IP30单相主开关/IP30;3/IP30三相主开关/IP30表1:序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱命名及参数
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑工地箱;JXF电器控制箱;PZ20、PZ30系列终端照明配电箱;PZ40、XDD(R)电表计量箱PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:(1)PXT明装配电箱,暗装加(R)(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路(6)□/ □ 主开关型式/防护等级;1/IP30单相主开关/IP30;3/IP30三相主开关/IP30 表1:序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT 举例说明吧GCK 第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD 第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱规格及参数
配电箱内要求出线回路使用透明塑壳断路器,并在出线断路器下口接漏电保护断路器,额定工作电流与上端塑壳断路器匹配,动作电流小于30MA,动作时间小于0.1S,配电箱上装欧标工业插座,底部防火封盖防护完好。
塑壳断路器A1:额定电压400V,工作电压380V,瞬间脱扣
电流10In±20%,断路电流50MA,额定电流80A(1只)电流
50MA,分断时间<0.1s,额定电流15A(1只)。
欧标工业插座D3:插孔数4芯,额定电流32A,可防水。
塑壳断路器B4:额定电压250V,工作电压220V,瞬间脱扣
电流10In±20%,断路电流30MA,额定电流15A(1只)
漏电断路器C4:额定电压250V,工作电压220V,断路电流
塑壳断路器B1:额定电压400V,工作电压380V,瞬间脱扣
电流10In±20%,断路电流30MA,额定电流25A(1只)。
漏电断路器C1:额定电压400V,工作电压380V,断路电流
50MA,分断时间<0.1s,额定电流25A(1只)。
欧标工业插座D1:插孔数4芯,额定电流32A,可防水。
塑壳断路器B2:额定电压400V,工作电压380V,瞬间脱扣
30MA,分断时间<0.1s,额定电流15A(1只)。
欧标工业插座D4:插孔数3芯,额定电流16A,可防水。
接地线为黄绿双色BV线,线径不得少于10平方。
电流10In±20%,断路电流30MA,额定电流25A(1只)。
漏电断路器C2:额定电压400V,工作电压380V,断路电流
50MA,分断时间<0.1s,额定电流25A(1只)。
欧标工业插座D2:插孔数4芯,额定电流32A,可防水。
塑壳断路器B3:额定电压400V,工作电压380V,瞬间脱扣
配电箱尺寸标注标准
配电箱尺寸标注标准(总6页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--表箱体尺寸标注标准一.住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆,5.采用磁卡电度表时,箱面应留插卡孔;箱体采用~钢板制作;3.本箱体进线断路器为63A,进线截面不大于25mm2;4.墙体留洞尺寸为箱体尺寸加10mm;二.86系列电能表技术参数2.预付费表一般采用DDY型号,厂家不同而不同;参数参考DD862-6系列;三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm;3.分路断路器每极宽度为18 mm;四.普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.本箱体进线断路器为63A,进线截面不大于25mm2;5.分路断路器每极宽度为18 mm;6.墙体留洞尺寸为箱体尺寸加10mm;五.动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作;3.箱体表面采用环氧树脂静电喷涂或烤漆,不注明一般为浅灰色。
4.墙体留洞尺寸为箱体尺寸加10mm;5.PC级双电源带分支配电开关箱尺寸:600X800X200六.动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜,柜前检修,可靠墙安装;3.柜体采用不小于2mm冷轧钢板制作;柜体表面采用环氧树脂静电喷涂七.常用变配电室低压配电柜参数七.常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下:TD28大型(铜)300*200*120 TD28大型(铁)300*200*120 TD28中型(铜)180*120*70 TD28中型(铁)180*120*70 TD28小型(特厚铜)160*75*50 TD28小型(厚铜)160*75*50 TD28小型(铜)160*75*50 TD28小型(铁)160*75*50 TD28小型(塑壳)160*75*50。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
配电箱规格及参数
GCK、GCS、MNS是低压抽出式开关柜; GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱; ZBW箱式变电站;
XL、GXL低压配电柜、建筑工地箱; JXF电器控制箱;
PZ20、PZ30系列终端照明配电箱;
PZ40、XDD(R)电表计量箱
PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释: (1)PXT明装配电箱,暗装
加(R) (2)K有如表1的系列配线方式
(3)□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低。
(4)□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入(5)□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路
(6)□/ □主开关型式/防护等级;1/IP30单相主开关/IP30; 3/IP30三相主开关/IP30
表1:
序号汉语拼音字头中文解释装配图号电气原理图号 1 JL 计量箱 PXT01 PXT01 dq系列 2 CZ 插座箱 PXT02 PXT02 dq系列 3 ZM 照明箱 PXT03 PXT03 dq系列 4 DL 动
力箱 PXT04 PXT04 dq系列 5 JC 计量插座箱 PXT05 PXT05 dq系列 6 JZ 计量照明箱PXT06 PXT06 dq系列 7 JD 计量动力箱 PXT07 PXT07 dq系列 8 ZC 照明插座箱
PXT08 PXT08 dq系列 9 DC 动力插座箱 PXT09 PXT09 dq系列 10 DZ 动力照明箱
PXT10 PXT10 dq系列 11 HH 混合功能箱 PXT11 PXT11 dq系列
12 ZN 智能箱 PXT12 PXT12 dq系列
电气箱柜名称编号规格型号高压开关柜 AH 高压计量柜 AM 高压配电柜 AA 高压电容柜 AJ 低压电力配电箱柜 AP
低压照明配电箱柜 AL 应急电力配电箱柜 APE 应急照明配电箱柜 ALE 低压负荷开关
箱柜 AF 低压电容补偿柜 ACC或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜 AR 计量箱柜 AW 励磁箱柜 AE
低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM 刀开关
箱柜 AK 电源插座箱 AX
建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD 信号放大器箱 ATF 分配器箱 AVP
接线端子箱 AXT
举例说明吧 GCK
第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制
GGD
第一个 G 代表配电柜第二个 G 代表固定式
第三个 D 代表动力
配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
这是工程配电系统图中各个配电盘的常用代号,由设计者自行编排,没有强制性的规范。
但遵循一定的规律,AL是配电箱、AP是动力配电箱、KX是控制箱等。
例如:
1AL1b——代表一层一位置的b种类配电箱; AT-DT——电梯配电箱;
1AP2——代表一层第二位置上的动力配电箱。
