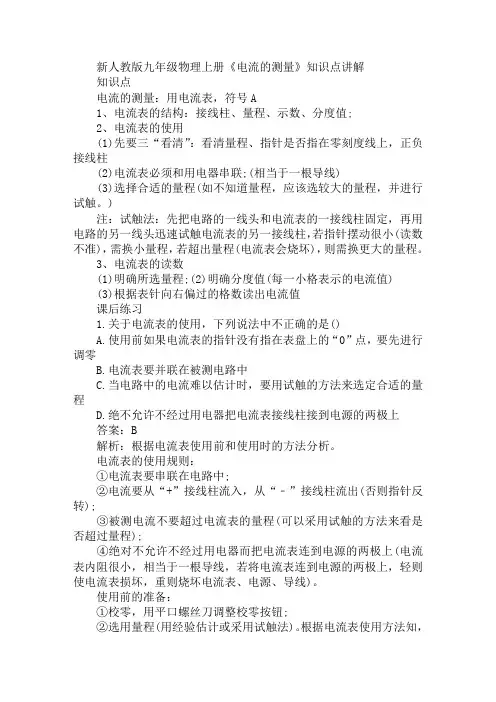

新人教版九年级物理上册《电流的测量》知识点讲解

新人教版九年级物理上册《电流的测量》知识点讲解知识点电流的测量：用电流表，符号A1、电流表的结构：接线柱、量程、示数、分度值;2、电流表的使用(1)先要三“看清”：看清量程、指针是否指在零刻度线上，正负接线柱(2)电流表必须和用电器串联;(相当于一根导线)(3)选择合适的量程(如不知道量程，应该选较大的量程，并进行试触。

)注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小(读数不准)，需换小量程，若超出量程(电流表会烧坏)，则需换更大的量程。

3、电流表的读数(1)明确所选量程;(2)明确分度值(每一小格表示的电流值)(3)根据表针向右偏过的格数读出电流值课后练习1.关于电流表的使用，下列说法中不正确的是()A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B.电流表要并联在被测电路中C.当电路中的电流难以估计时，要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表接线柱接到电源的两极上答案：B解析：根据电流表使用前和使用时的方法分析。

电流表的使用规则：①电流表要串联在电路中;②电流要从“+”接线柱流入，从“﹣”接线柱流出(否则指针反转);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线，若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线)。

使用前的准备：①校零，用平口螺丝刀调整校零按钮;②选用量程(用经验估计或采用试触法)。

根据电流表使用方法知，A、C、D的说法正确，B的说法错误，电流表应串联使用。

2.下列关于实验仪器使用方法的说法中，正确的是()A.用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡B.使用温度计测量液体温度，读数时可以将温度计从液体中取出C.使用电流表时，可以将它直接接在电源两极上D.使用量筒测量水的体积，读数时视线应该与凹液面底部相平答案：D解析：本题主要考查了各测量工作的使用，它们有一些共性，如使用前的摆放、使用方法及读数要求等。

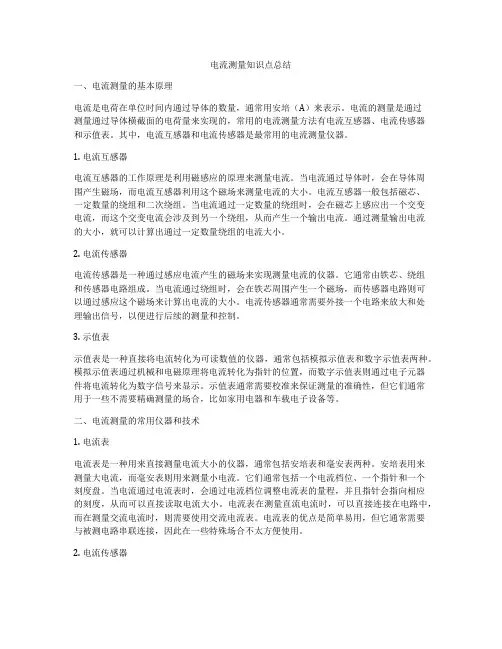

电流测量知识点总结

电流测量知识点总结一、电流测量的基本原理电流是电荷在单位时间内通过导体的数量，通常用安培（A）来表示。

电流的测量是通过测量通过导体横截面的电荷量来实现的，常用的电流测量方法有电流互感器、电流传感器和示值表。

其中，电流互感器和电流传感器是最常用的电流测量仪器。

1. 电流互感器电流互感器的工作原理是利用磁感应的原理来测量电流。

当电流通过导体时，会在导体周围产生磁场，而电流互感器利用这个磁场来测量电流的大小。

电流互感器一般包括磁芯、一定数量的绕组和二次绕组。

当电流通过一定数量的绕组时，会在磁芯上感应出一个交变电流，而这个交变电流会涉及到另一个绕组，从而产生一个输出电流。

通过测量输出电流的大小，就可以计算出通过一定数量绕组的电流大小。

2. 电流传感器电流传感器是一种通过感应电流产生的磁场来实现测量电流的仪器。

它通常由铁芯、绕组和传感器电路组成。

当电流通过绕组时，会在铁芯周围产生一个磁场，而传感器电路则可以通过感应这个磁场来计算出电流的大小。

电流传感器通常需要外接一个电路来放大和处理输出信号，以便进行后续的测量和控制。

3. 示值表示值表是一种直接将电流转化为可读数值的仪器，通常包括模拟示值表和数字示值表两种。

模拟示值表通过机械和电磁原理将电流转化为指针的位置，而数字示值表则通过电子元器件将电流转化为数字信号来显示。

示值表通常需要校准来保证测量的准确性，但它们通常用于一些不需要精确测量的场合，比如家用电器和车载电子设备等。

二、电流测量的常用仪器和技术1. 电流表电流表是一种用来直接测量电流大小的仪器，通常包括安培表和毫安表两种。

安培表用来测量大电流，而毫安表则用来测量小电流。

它们通常包括一个电流档位、一个指针和一个刻度盘。

当电流通过电流表时，会通过电流档位调整电流表的量程，并且指针会指向相应的刻度，从而可以直接读取电流大小。

电流表在测量直流电流时，可以直接连接在电路中，而在测量交流电流时，则需要使用交流电流表。

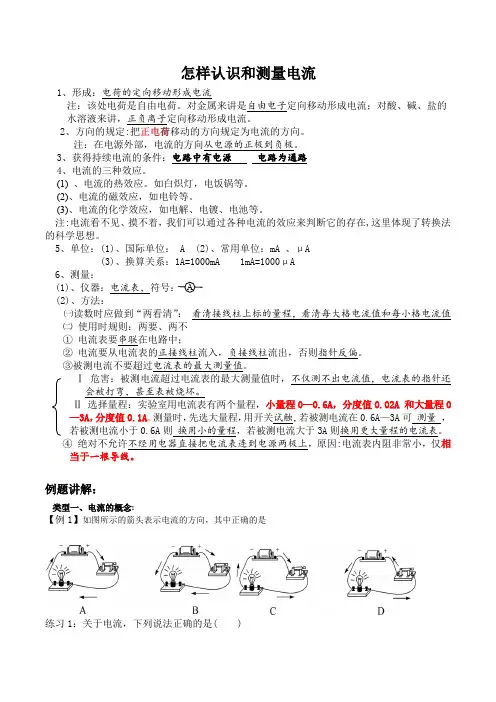

13.3怎样认识和测量电流(讲义和练习)知识点

怎样认识和测量电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。

对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

2、方向的规定:把移动的方向规定为电流的方向。

注：在电源外部，电流的方向从电源的正极到负极。

3、获得持续电流的条件：电路中有电源电路为通路4、电流的三种效应。

(1)、电流的热效应。

如白炽灯，电饭锅等。

(2)、电流的磁效应，如电铃等。

(3)、电流的化学效应，如电解、电镀、电池等。

注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。

5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA(3)、换算关系：1A=1000mA 1mA=1000μA6、测量：(1)、仪器：电流表，符号：(2)、方法：㈠读数时应做到“两看清”：看清接线柱上标的量程，看清每大格电流值和每小格电流值㈡使用时规则：两要、两不①电流表要串联在电路中；②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

③被测电流不要超过电流表的最大测量值。

Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。

Ⅱ选择量程：实验室用电流表有两个量程，小量程0—0.6A，分度值0.02A 和大量程0—3A，分度值0.1A。

测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。

④绝对不允许不经用电器直接把电流表连到电源两极上，原因:电流表内阻非常小，仅相当于一根导线。

例题讲解：类型一、电流的概念:【例1】如图所示的箭头表示电流的方向，其中正确的是练习1：关于电流，下列说法正确的是( )AA．电子定向移动能形成电流B．电路中有电源，电路中就一定有电流C．负电荷定向移动的方向规定为电流的方向D．金属导体中电子的移动方向和电流方向相同练习2：[中考•兰州]有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是______________(填“从云层到大地”或“从大地到云层”)；形成电流的方向是______________(填“从云层到大地”或“从大地到云层”)类型二、电流的单位:【例2】通过一个灯泡的电流为0.2 A，等于________ mA；某半导体收音机的工作电流为50 mA，等于________A；常用电冰箱的工作电流为1.2 A，等于________ μA；小明的计算器工作时的电流为80 μA，等于________A。

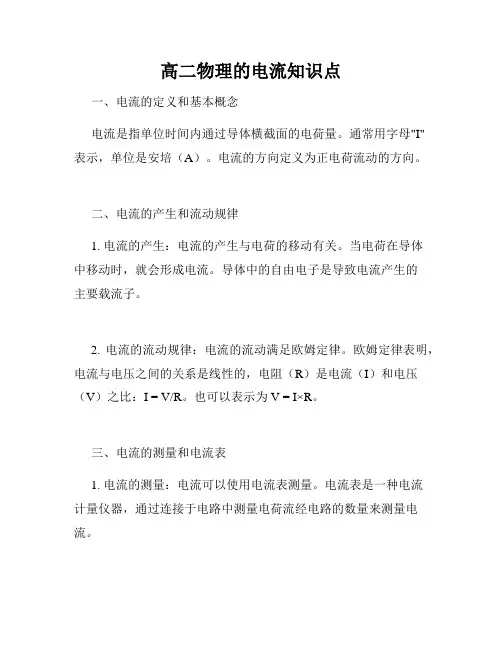

高二物理的电流知识点

高二物理的电流知识点一、电流的定义和基本概念电流是指单位时间内通过导体横截面的电荷量。

通常用字母"I"表示，单位是安培（A）。

电流的方向定义为正电荷流动的方向。

二、电流的产生和流动规律1. 电流的产生：电流的产生与电荷的移动有关。

当电荷在导体中移动时，就会形成电流。

导体中的自由电子是导致电流产生的主要载流子。

2. 电流的流动规律：电流的流动满足欧姆定律。

欧姆定律表明，电流与电压之间的关系是线性的，电阻（R）是电流（I）和电压（V）之比：I = V/R。

也可以表示为V = I×R。

三、电流的测量和电流表1. 电流的测量：电流可以使用电流表测量。

电流表是一种电流计量仪器，通过连接于电路中测量电荷流经电路的数量来测量电流。

2. 电流表的工作原理：电流表的工作原理基于安培力和电磁感应。

电流通过电流表的线圈，产生的安培力使得指针或数字显示移动，进而测量电流的大小。

四、串联电路和并联电路中的电流1. 串联电路中的电流：串联电路是指多个电阻依次连接在一起，电流只有一条路径，大小相等。

串联电路中的总电流等于各个电阻上的电压之和。

2. 并联电路中的电流：并联电路是指多个电阻并排连接在一起，电流可以分流，大小不等。

并联电路中的总电流等于各个电阻上的电流之和。

五、电阻和电阻率1. 电阻的定义：电阻是指阻碍电流流动的性质。

通常用字母"R"表示，单位是欧姆（Ω）。

电阻越大，导体对电流的阻碍越大。

2. 电阻的影响因素：电阻的大小受导体材料、导体长度和导体截面积的影响。

电阻与导体材料的电阻率和导体几何形状有关。

六、电流的方向和电路中的符号表示1. 电流的方向：电流的方向定义为正电荷流动的方向。

正电荷的流动方向与电子的移动方向相反。

2. 电路中的符号表示：在电路图中，电流用箭头表示。

箭头所指的方向表示电流的流动方向。

七、电流的应用1. 电能的输送：电流可以用来输送电能，例如供电给家庭用电器、机械设备等。

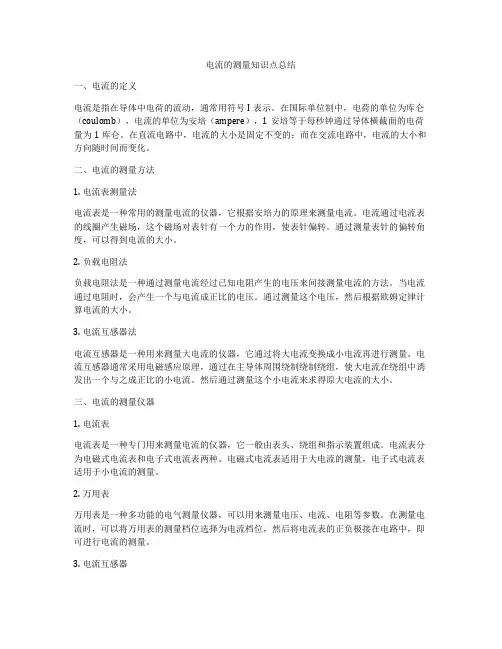

电流的测量知识点总结

电流的测量知识点总结一、电流的定义电流是指在导体中电荷的流动，通常用符号I表示。

在国际单位制中，电荷的单位为库仑（coulomb），电流的单位为安培（ampere），1安培等于每秒钟通过导体横截面的电荷量为1库仑。

在直流电路中，电流的大小是固定不变的；而在交流电路中，电流的大小和方向随时间而变化。

二、电流的测量方法1. 电流表测量法电流表是一种常用的测量电流的仪器，它根据安培力的原理来测量电流。

电流通过电流表的线圈产生磁场，这个磁场对表针有一个力的作用，使表针偏转。

通过测量表针的偏转角度，可以得到电流的大小。

2. 负载电阻法负载电阻法是一种通过测量电流经过已知电阻产生的电压来间接测量电流的方法。

当电流通过电阻时，会产生一个与电流成正比的电压。

通过测量这个电压，然后根据欧姆定律计算电流的大小。

3. 电流互感器法电流互感器是一种用来测量大电流的仪器，它通过将大电流变换成小电流再进行测量。

电流互感器通常采用电磁感应原理，通过在主导体周围绕制绕制绕组，使大电流在绕组中诱发出一个与之成正比的小电流。

然后通过测量这个小电流来求得原大电流的大小。

三、电流的测量仪器1. 电流表电流表是一种专门用来测量电流的仪器，它一般由表头、绕组和指示装置组成。

电流表分为电磁式电流表和电子式电流表两种。

电磁式电流表适用于大电流的测量，电子式电流表适用于小电流的测量。

2. 万用表万用表是一种多功能的电气测量仪器，可以用来测量电压、电流、电阻等参数。

在测量电流时，可以将万用表的测量档位选择为电流档位，然后将电流表的正负极接在电路中，即可进行电流的测量。

3. 电流互感器电流互感器是一种专门用来测量大电流的仪器，它一般由铁心、绕组和外壳组成。

电流通过主导体时，会在绕组中诱发出一个与之成正比的小电流，然后通过小电流的测量来求得原大电流的大小。

四、电流测量的注意事项1. 测量仪器的选择在进行电流测量时，应根据测量对象的大小和性质选择适当的测量仪器。

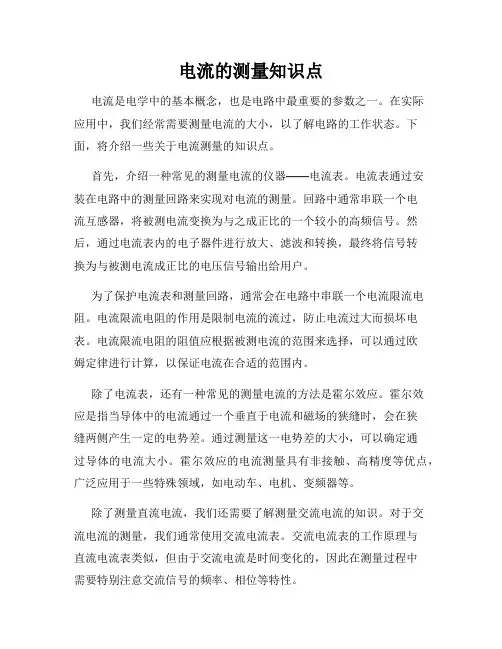

电流的测量知识点

电流的测量知识点电流是电学中的基本概念，也是电路中最重要的参数之一。

在实际应用中，我们经常需要测量电流的大小，以了解电路的工作状态。

下面，将介绍一些关于电流测量的知识点。

首先，介绍一种常见的测量电流的仪器——电流表。

电流表通过安装在电路中的测量回路来实现对电流的测量。

回路中通常串联一个电流互感器，将被测电流变换为与之成正比的一个较小的高频信号。

然后，通过电流表内的电子器件进行放大、滤波和转换，最终将信号转换为与被测电流成正比的电压信号输出给用户。

为了保护电流表和测量回路，通常会在电路中串联一个电流限流电阻。

电流限流电阻的作用是限制电流的流过，防止电流过大而损坏电表。

电流限流电阻的阻值应根据被测电流的范围来选择，可以通过欧姆定律进行计算，以保证电流在合适的范围内。

除了电流表，还有一种常见的测量电流的方法是霍尔效应。

霍尔效应是指当导体中的电流通过一个垂直于电流和磁场的狭缝时，会在狭缝两侧产生一定的电势差。

通过测量这一电势差的大小，可以确定通过导体的电流大小。

霍尔效应的电流测量具有非接触、高精度等优点，广泛应用于一些特殊领域，如电动车、电机、变频器等。

除了测量直流电流，我们还需要了解测量交流电流的知识。

对于交流电流的测量，我们通常使用交流电流表。

交流电流表的工作原理与直流电流表类似，但由于交流电流是时间变化的，因此在测量过程中需要特别注意交流信号的频率、相位等特性。

在测量电流时，还有一个需要注意的问题是测量回路的电阻。

由于测量回路存在非零的电阻，测量结果会产生一定的误差。

为了减小误差，通常采用零电阻法或者四电极法进行精确测量。

零电阻法是通过对测量回路进行补偿，使之达到零电阻，以便消除电阻带来的误差。

四电极法则是通过在电流输入和电压测量回路中分别使用两对电极，减小电流和电阻之间的相互影响。

总之，电流的测量是电学中重要的实践技能之一。

通过合适的测量仪器和方法，可以准确地测量电流的大小，为电路的研究、设计和维护提供有效的依据。

初三物理15.4电流的测量知识点及练习

第四节电流的测量学习目标：(1)知道电流有强弱,如何表示电流的强弱(2)会连接电流表，会读电流表的读数(3)了解电流的单位及单位换算(4)过灯泡的明暗程度，间接地分析电路中电流的强弱知识点一：电流的强弱1、电流：表示电流强弱的强弱；用字母I 表示.2、电流的单位为安培，简称安。

用符号“A ”表示3、比安培小的还有毫安（mA)、微安（μA)。

它们之间的换算关系是A −→−310 mA −→−310μA 4、（1）家用空调、电热水器、微波炉电炉的电流大约为几安；（2）电冰箱的的启动电流大约为1A;（3）电视机、电灯、电风扇等的电流大约为零点几安。

（4）电子计算器、电子手表的电流约为150微安。

例题讲解例1、下列用电器正常工作的电流最大的是（）A.电子计算器B.农村常用抽水机C.家庭用节能灯D.21英寸彩色照明灯解析：电子计算器的工作电流约为100μA ；抽水机电动机的工作电流一般可达30A ；21英寸彩电的工作电流约为0.4A ；而家庭用照明节能灯的工作电流一般在0.1A 左右。

答案：B例2、计算器中电源的电流约为100μA ，合 A ；通过家用空调的电流约为5A ，合 mA 。

解析：100μA ＝100×10—6A ＝1×10—4A ； 5A ＝5×103mA答案：1×10—4A ； 5×10-3 mA跟踪练习：1、下列用电器中，工作电流为0.1mA 的可能是（）A.半导体收音机B.60W 的普通照明电灯C.家用电冰箱D.液晶显示的电子计算器2、（2012 四川）“0.15A ”最可能是下列哪个用电器工作时的电流（）A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯答案：1、D 2、解析：（1）半导体收音机的电流约为0.5A ；60W 电灯的电流约为0.3A ；家用电冰箱的电流约为1A ；正确答案为D （2）家用电冰箱和家用空调器的电流大于0.15A ；普通计算器的电流远小于0.15A ，正确答案应为D知识点二：电流的测量电流表1、测电路中的电流；电路符号为2、种类：学生用电流表、教学用电流表、灵敏电流计。

中考物理知识点：电流的测量

中考物理知识点：电流的测量
中考物理知识点：电流的测量
一：表示电流强弱的物理量是电流，通常用字母I表示。

①单位⑴国际单位：安培，简称安，符号A
⑵常用单位：毫安（mA），微安（uA）
⑶换算关系：1A=1000mA，1mA=1000uA
②电流的强度（I）等于一秒内通过导体横截面的电荷量。

I=Q/t
二：电流的测量
①仪器：电流表
②表示符号：
③结构：接线柱，量程，示数，分度值。

量程和分度值：电流表有3个接线柱2个量程。

使用-和0.6,两个接线柱时，量程是0～0.6A，分度值是0.02A。

使用-和3.，两个接线柱时，量程是0～3A，分度值是0.1A
大量程是小量程的5倍，大分度值也是小分度值的5倍，示数也是5倍的关系。

④电流表的使用
⑴看清量程分度值，指针（是否在0刻度线上，否则先调零），正负接线柱。

⑵电流表必须和用电器串联（相当于一根导线）。

⑶选择合适的量程（若不知道量程应先选用较大的量程进行试触，不超过小量程用小量程，超过用大）。

先把电路的一个线头和电流表的一个接线柱固定，在用电路的另一个线头迅速试触电流表的另一个接线柱若指针摆动很小（读数不准）换小，若超出量程（电流表会烧坏）则需更换更大的量程
⑤电流表的读数：
⑴明确所选量程（0～0.6A和0～3A）
⑵明确分度值（每一个小格表示的电流量）
⑶通过指针向右偏过的格数读出电流值。

⑥注意事项：
⑴电流表接入电路时如果指针迅速偏到最右端（所选量程太小了）。

⑵如果指针偏转角度很小（所选量程太大）。

⑶如果指针向左反偏（正负接线柱接反）。

九年级电流测量知识点

九年级电流测量知识点电流测量知识点电流测量是物理学中的一个重要实验内容，九年级学生在电流测量方面需要掌握一些基本的知识点。

本文将介绍电流测量的相关知识，帮助九年级学生更好地理解和应用电流测量技术。

一、电流的定义和表示电流是电荷在单位时间内通过导体的量，通常用符号I表示，其单位是安培（A）。

电流的大小为单位时间内通过导体截面的电荷量，可由以下公式计算：I = Q / t其中，I表示电流，Q表示电荷量，t表示时间。

二、电流测量的仪器和方法1.电流表电流表是用来测量电流大小的仪器，它的量程一般是一安培，可以测量毫安到几安的电流。

电流表的测量原理是通过串联在电路中，将电流引入内部的指针或数字显示装置，以显示电流的数值。

2.电流表的接入方式电流表有两种接入方式：串联接入和并联接入。

（1）串联接入串联接入是将电流表的电阻串联在电路中的待测电阻上，这样待测电阻就成为电流表的负载，电流表的电流测量范围必须大于待测电路的电流，以确保准确测量。

（2）并联接入并联接入是将电流表的电阻并联在电路中的待测电阻两端，这样待测电阻上的电压就被分流到电流表上。

并联接入时，电流表的内阻应尽可能地大，以减小对电路的影响。

三、电流测量的注意事项1.正确选择电流表的量程在使用电流表进行测量时，应根据待测电路的电流范围选择合适的电流表量程。

如果电流表的量程过小，会导致电流表的指针超出量程而受损；如果量程过大，会导致对电流的测量不够准确。

2.保护电流表在进行电流测量时，应注意避免电流表过载。

过载时，电流表的内部元件可能会受到损坏。

为了防止过载，可以采取合适的并联外阻或串联并联电阻的方法来限制电流的大小。

3.避免测量带电电路在进行电流测量时，应将电路断开，并确保待测电路处于无电压状态，以避免触电危险。

四、电流测量实验的应用电流测量在日常生活中有着广泛的应用，例如：1.用于家用电器的功率测量和电能计量。

2.用于电路故障排查和维修，判断电路中的元件是否正常工作。

电流测量九年级物理知识点

电流测量九年级物理知识点电流测量是物理学中的一个重要概念，九年级学生也需要深入了解和掌握。

本文将介绍电流测量的几个关键知识点，帮助学生理解和应用这些概念。

一、电流的定义和单位电流是指单位时间内通过导体横截面的电荷量。

用字母“I”表示，单位是安培（A）。

测量电流的仪器是电流表，用于测量电路中的电流强度。

二、电流的测量方法1. 直流电流的测量方法直流电流的测量比较简单，可以直接用电流表进行测量。

将电流表调整到适当的量程，接入电路，读取电流表上的数值即可。

2. 交流电流的测量方法交流电流的测量相对复杂，因为交流电流的大小和方向随时间变化。

常用的测量方法有三种：a. 平均值测量：将电流表调整到直流电流测量档位，通过将测量电流的时长分成若干小段，每段测量取得电流强度，最后求这些测量值的平均值。

b. 最大值测量：将电流表调整到交流电流测量档位，读取电流表上的最大值，即为电流的最大值。

c. 有效值测量：通过电流表选择交流电流测量档位，读取电流表上的有效值（即RMS值），它代表了交流电流的平均能量。

三、电流表的使用注意事项1. 切记选择合适的量程：在测量电流时，应选择与待测电流相近的量程，避免超过量程导致测量不准确或损坏仪器。

2. 正确接入电路：将电流表正确地接入电路中，注意接入的位置和方向，确保测量的是所需电路的电流强度。

3. 避免短时间内大电流通过：特别是在测量大电流时，要注意控制测量时间，避免短时间内大电流通过导致烧坏电流表或安全事故。

四、电流测量的应用电流测量在实际生活中有着广泛的应用：1. 电流测量在电路故障排查中起着关键作用，帮助找出电路中的问题。

2. 在电子设备的生产和维修中，电流测量是必不可少的工作，用于检测电子元件的质量和功能是否正常。

3. 电流测量也用于电力系统中，对电力负荷进行监测和控制，确保供电的稳定和安全。

总结：电流测量是九年级物理学习中的重要内容，通过学习本文介绍的知识点，学生可以了解电流的定义和单位、电流的测量方法、电流表的使用注意事项，以及电流测量的应用领域。

电流高中物理知识点

电流高中物理知识点1. 电流的概念电流是电荷在导体中传输的现象，它表示单位时间内通过导体横截面的电荷量。

符号为I，单位是安培(A)。

2. 电流的计算电流可以通过以下公式计算：I = Q / t其中，I为电流，Q为通过导体的电荷量，t为时间。

3. 电流的方向电流的方向通常与正电荷的运动方向相反。

在导体中，正电荷的流动方向被定义为电流的方向。

4. 电流的测量电流可以通过电流表或安培计来测量。

电流表的量程通常在毫安和安培之间，安培计可以测量更大范围的电流。

5. 电阻和电流的关系电阻是导体对电流的阻碍程度。

根据欧姆定律，电阻R与电流I的关系可以表示为：I = V / R其中，V为电压。

根据该公式，电流与电阻成反比。

6. 串联电路中的电流在串联电路中，电流在各个电阻之间保持不变。

电流在电路中的总和等于总电流。

7. 并联电路中的电流在并联电路中，总电流等于各个电阻中的电流之和。

并联电路中的电流在各个分支中分流。

8. 电流的应用电流在生活中有广泛的应用，例如：- 供电系统中的输电和配电；- 电子设备中的电路设计和电源管理；- 电阻加热和电解过程中的能量转换等。

9. 危险与安全尽管电流在很多方面都有着重要的应用，但它也可能带来危险。

触电可能引发电击、电灼伤和其他伤害。

因此，正确使用电路和遵守安全准则是至关重要的。

以上是电流高中物理的一些基本知识点和相关内容。

了解电流的概念、计算、方向、测量、与电阻的关系，以及串联电路和并联电路中电流的特点，能够帮助我们更好地理解电流在实际应用中的作用，提高我们对电流的认识和使用的安全性。

电流的测量与电路分析知识点总结

电流的测量与电路分析知识点总结电流作为电路中的重要参数，其测量和分析对于电路的设计、调试和故障排除具有重要意义。

本文将对电流的测量方法和电路分析的相关知识点进行总结。

一、电流的测量方法1. 电流表法：电流表是测量电路中电流的常用仪器，一般通过将电流表串联于电路需要测量的位置，以测量到流过电路的电流。

根据测量范围的不同，电流表可分为直流电流表和交流电流表。

2. 电压降法：利用欧姆定律，通过测量于电路中产生的电压降与电阻关系，计算电流大小。

这种方法适用于测量较小的电流。

3. 集电极电流法：利用晶体管或场效应管的集电电流与输入电流之间的比例关系，测量电路中的电流大小。

这种方法适用于测量微弱电流。

4. 磁场感应法：利用安培力将电流转化为磁场，通过测量磁场的强度来确定电流大小。

这种方法适用于非接触式测量。

二、电路分析的知识点1. 等效电路：在电路分析中，为了简化复杂电路的分析过程，常常将原电路替代为等效电路。

等效电路指的是在原电路中，将电源替换为恒定电流或电压源，将电阻替换为等效电阻以简化电路结构。

2. 串联电路与并联电路：电路中的元件可以按照串联和并联的方式连接在一起。

串联电路指的是将元件依次连接在一起，电流依次经过各个元件；并联电路指的是将元件同时连接在一起，电流在各个元件之间分流。

3. 电压分压与电流分流：在电路中，如果元件串联连接，则电压在各个元件之间分压；如果元件并联连接，则电流在各个元件之间分流。

根据欧姆定律，可以通过电压分压和电流分流关系来求解电路中的电压和电流大小。

4. 电路定律：电路分析中常用的电路定律有欧姆定律、基尔霍夫定律和纳德尔定律。

欧姆定律描述了电流、电压和电阻之间的关系；基尔霍夫定律描述了节点电流和回路电流之间的关系；纳德尔定律描述了电压源和电流源之间的关系。

总结：电流的测量和电路分析是电路工程中的重要环节。

通过合适的测量方法可以准确地获得电流的数值，而电路分析的核心知识点则帮助工程师理解和解决电路中的各种问题。

电流的测量知识点

电流的测量知识点1、电流的符号为，国际主单位是，简称，符号为。

其他电流的单位有：毫安微安换算关系为：1A＝ mA 1mA＝μA2、电流通过导体产生的效应有三种，分别是电流的热效应，电流的磁效应和电流的化学效应。

3、电学实验的注意事项有以下几点：A、连接实物图之前，先要画好电路图；B、连接实物图时，开关必须要断开；C、连接好实物图，检查试触无误后，再闭合开关。

4、电流表的正确使用：A、电流表必须串联在电路中，若并联，极易损坏电流表，所以，电流表不允许并联。

B、必须让电流从（红）正接线柱（＋）流入，从（黑）负接线柱（－）流出，若接反，指针将反向偏转，损坏电流表指针。

C、实验室常用的电流表有0－0.6A和0－3A两个量程，分度值分别是0.02A和0.1A，实验中必须选择合适的量程，绝不允许超过量程，否则会损坏电流表。

在预先不知道电流大小的情况下，可用大量程试触法判断电流表所选的量程。

D、电流表在电路中的作用相当于一根导线，所以，任何情况下绝不允许将电流表直接接在电源两端。

5、电流表的读数：A、确定所选的量程B、确定该量程的分度值C、读数6、电流表的两个量程之间是5倍关系，所以，大量程与小量程之间的读数和分度值也是5倍关系。

即大量程的读数和分度值都是小量程的5倍，小量程的读数和分度值都是大量程的五分之一。

练习设计一、填空题1、电流的符号是___；单位是____，用字母____表示；电流的单位还有____，用字母_____表示；1A=_________mA。

2.5A=________mA 3.6×106mA=____________A2、学校实验室里常用的电流表有三个接线柱，______个量程。

如果使用的是“+”和“0.6”两个接线柱时，刻度盘上的每个大格表示______A。

如果使用的是“+”和“3”两个接线柱时，刻度盘上的每个小格表示______A。

3、如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。

物理电流和电路知识点

物理电流和电路知识点电流和电路是物理学中非常基础的概念，我们每天都会接触到电流和电路，所以掌握这些知识对于我们的生活和工作非常重要。

在本篇文章中，我们将会详细介绍物理学中的电流和电路的相关知识点，包括电流定义、电流的测量方式、电路元件的种类、电路的分析方法和电路的应用等方面的内容。

一、电流的定义及测量电流是电子流动产生的现象, 是指单位时间内流过某个导体截面的电量。

在电路中, 电子从正电极出发, 在导体中游离, 再到达负电极。

电流的物理量的单位是Ampere（安培），简写作A。

在电路中，电流可以用安培表进行测量。

安培表是一种用于测量电路中电流强度的电子仪器，可以通过安培表来判断电路中是否有电流流过。

二、电路元件的种类常用的电路元件有：电阻、电容和电感。

它们各自的特点和作用如下：1. 电阻：电阻是指电路中抵抗电流流动的元件。

电阻的物理量单位是欧姆（Ω），简写为“Ω”。

电路中常用的电阻有可变电阻，金属膜电阻，碳膜电阻等等。

2. 电容：电容是存储电荷的元件，它由两个互相分离的导体板和介电体组成。

电容的物理量单位是法拉（F），简写为“F”。

电路中常用的电容有电解电容、良好电容等。

3. 电感：电感是指电路中会产生电磁感应的元件。

它主要由线圈组成，当电流通过线圈时，会形成一个磁场。

电感的物理量单位是亨利（H），简写为“H”。

电路中常用的电感有发光二极管（LED）、压控振荡器等。

三、电路分析方法电路分析方法常用的有两种，一种是基于基尔霍夫定律的方法。

基尔霍夫定律简言之即电流守恒和电压守恒。

它指出，在一个电路中，任何一点，进去的电流等于出来的电流，而在一个封闭回路中，沿着这个封闭回路各个电路元件的电压之和等于零。

另一种是基于欧姆定律的分析方法，欧姆定律描述的是一种电流与电阻之间关系的现象，简言之即电流与电阻成正比，电压与电阻成反比，电流与电压成正比。

欧姆定律的数学表达式为：U=IR，其中U表示电压，I表示电流，R表示电阻。

九年级物理全册15.4电流的测量知识点与考点解析含解析

（1）某时刻，电流表的示数如图乙所示,为安。
（2）请在答题纸图丙中画出该实验的电路图。
（3）瓶中的石灰水可起到作用。
（4)实验中，铅笔芯亮度渐渐变暗的原因是。
【答案】（1)1。5;(2）如图；(3）瓶中的石灰水可以检验实验中产生的二氧化碳气体，也能防止炽热的铅笔芯掉落使瓶底破裂;（4）铅笔芯在燃烧过程中变细，横截面积变小，电阻变大，由于电源电压不变，根据P= 可得,铅笔芯的实际功率变小，所以变暗。
D．如果选择电流表，在水太多时，滑动变阻器R的滑片移到最下端，滑动变阻器连入电路的阻值为0，若去掉R0，则电路发生短路，所以R0可以在水太多时保护电路，故D正确，不符合题意.故选C。
3．（2019•济宁)下列说法不正确的是（ ).
A．物体运动状态发生改变，则物体一定受到力的作用;
B．两个灯泡的电流相等，说明两个灯泡一定是串联的;
C．判断物体是运动还是静止，取决于所选择的参照物；
D．水和酒精混合后总体积变小，说明分子间存在空隙
【答案】B。
【解析】A、力是改变物体运动状态的原因，物体的运动状态发生改变，则该物体一定受到力的作用，故A正确；
B、若通过两个灯泡的电流相等,由于串联电路中电流处处相等，而两个完全相同的灯泡并联时，通过灯泡的电流也相等，因此这两个灯泡可能串联也可能并联;故B错误；
（1)假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况,若指针,则换用电流表的大量称；
(2）假如先选用电流表的大量程：闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况，若指针，则换用电流表的小量称。
【答案】(1)偏转角度较大；(2)偏转角度较小。
故选AC。
2.(2020·威海）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移.下列分析错误的是( ）。

初三物理电流的测量知识点

初三物理电流的测量知识点
一、电流的概念。

1. 定义。

- 电荷的定向移动形成电流。

电流是表示电流强弱的物理量。

- 物理学中规定：正电荷定向移动的方向为电流的方向。

在金属导体中，是自由电子（带负电）定向移动形成电流，所以金属导体中电流的方向与自由电子定向移动的方向相反。

2. 单位。

- 国际单位：安培，简称安，符号是A。

- 常用单位还有毫安（mA）和微安（μA）。

换算关系为：1A = 1000mA，
1mA=1000μA。

二、电流表。

1. 作用。

- 电流表是用来测量电路中电流大小的仪器。

2. 符号。

- 在电路中，电流表的符号是“”。

3. 量程和分度值。

- 实验室常用的电流表有两个量程：
- 0 - 0.6A量程，分度值为0.02A。

- 0 - 3A量程，分度值为0.1A。

4. 使用规则。

- 电流表必须和被测电路串联。

如果并联，电流表会因电流过大而损坏，同时也会使被测电路短路。

- 电流要从电流表的正接线柱流入，从负接线柱流出。

如果接反，电流表指针会反向偏转，容易损坏电流表。

- 被测电流不能超过电流表的量程。

如果不能预先估计被测电流的大小，应选用较大量程进行试触。

试触时，根据指针偏转情况再选择合适的量程。

- 绝对不允许不经过用电器而把电流表直接连到电源的两极上。

因为电流表的电阻很小，这样做会使电路中电流过大，损坏电流表和电源。

电流及测量知识点

电流及测量知识点电流是物质中带电粒子运动的流动现象，是电荷的移动形式。

在我们的日常生活中，电流无处不在，它驱动了我们的电子设备，照明灯具，以及许多其他家用电器。

在本文中，我们将探讨一些关于电流和电流测量的基本知识点。

1.什么是电流？电流是带电粒子在电路中流动的现象。

在金属导体中，电流是由自由电子的流动引起的。

电荷从电源的正极流向负极，形成一个电流回路。

电流的单位是安培（A）。

2.电流的方向电流有正负之分。

当正电荷流向负电荷时，电流方向被定义为正方向。

相反地，如果负电荷流向正电荷，则电流方向被定义为负方向。

3.电流的测量电流可以通过安培计进行测量。

安培计是一种用于测量电流的仪器，它基于安培定律。

安培定律表明，通过导体的电流与导体两端的电压成正比。

因此，通过测量导体两端的电压，我们可以通过安培定律计算出电流的数值。

4.安培计的使用要使用安培计测量电流，我们需要将安培计连接到电路中。

将安培计的正极连接到电路的正极，将负极连接到电路的负极。

确保连接正确无误后，我们可以打开电路并读取安培计的数值。

5.安培计的类型有两种常见的安培计类型：模拟安培计和数字安培计。

模拟安培计使用指针指示电流的数值，而数字安培计则通过数字显示屏显示电流的数值。

数字安培计通常更准确，但模拟安培计对于一些基本的电流测量任务也是足够的。

6.安全注意事项在进行任何电流测量之前，确保自己已经了解电路的基本知识，并且知道如何正确地使用安培计。

同时，始终牢记以下安全注意事项：•在测量电路之前，确保电路已经断开电源。

•检查安培计的量程是否适合所要测量的电流范围。

•小心不要让手触及任何带电的部分，以免发生触电事故。

7.电流的应用电流的测量在许多领域有着重要的应用。

在家庭中，我们经常使用电流测量来检查电器设备的电流消耗，以确保电路的安全运行。

在工业和科学研究领域，电流测量用于研究电路的特性和分析电流的行为。

总结：电流是电荷的移动形式，可以通过安培计进行测量。

测量电路的电流实验

测量电路的电流实验
实验目的
1. 了解直流电路中，电流的基本性质
2. 掌握测量电路中电流的方法和技巧
实验器材
1. 万用表、电流表
2. 电源、电阻、导线等
实验步骤
1. 将电源、电阻和电流表依次连接，组成直流电路
2. 将万用表调至直流电流档，连接电路，记录电流表的示数，即为电路中的电流大小
3. 改变电阻大小，多次进行测量，记录数据
4. 计算并分析数据，探究电路中电流与电阻的关系
实验注意事项
1. 操作过程中，应注意电源电压的大小，以避免对实验人员造成危险
2. 测量值应尽可能准确，避免因操作不当而引起误差
3. 实验结束后，应关闭电源，清理实验器材
实验结论
1. 电流的大小受电源电压、电路中电阻的大小等因素影响
2. 电流的大小与电阻成反比，即电阻越大，电流越小；电阻越小，电流越大
3. 实验结果与理论计算结果基本一致，说明实验操作正确、可靠
实验拓展
1. 尝试测量并比较不同电阻下电路中电流的大小
2. 探究串联电路中电阻对电流的影响
3. 探究并联电路中电阻对电流的影响。

电流的测量

电流的测量电流是物理学中的一个重要概念，用来描述电荷在导体中的流动。

在实际应用中，电流的测量是电工工程中的一项基本任务。

本文将介绍电流的测量原理、测量方法以及常见的测量仪器。

电流测量的原理是基于欧姆定律，即电流与电压和电阻之间的关系。

根据欧姆定律，电流等于电压与电阻之比，即I=U/R，其中I表示电流，U表示电压，R表示电阻。

常用的电流测量方法主要有两种：直接测量和间接测量。

直接测量是通过电流表或电流计直接测量电路中的电流大小。

电流表是一种专门用来测量电流的仪器，它的原理是利用电流通过导体时产生的磁场作用力来测量电流大小。

电流表分为模拟电流表和数字电流表两种。

模拟电流表通过指针的偏转来显示电流大小，它的测量范围较窄，一般用于小电流的测量。

而数字电流表通过将电流转化为电压信号，再经过模数转换，最终以数字形式显示电流大小，它的测量范围较广，适用于大电流的测量。

间接测量是通过测量其他与电流相关的物理量，如电压、功率等，来计算电流大小。

比如，可以通过测量电路两端的电压和电路的电阻来计算电流大小。

这种方法适用于无法直接接触电路进行测量的情况。

除了以上介绍的传统测量方法外，近年来还出现了一些新的电流测量技术。

例如，磁滞效应测量法利用导体中的磁滞现象来测量电流大小，原理是通过测量导体表面的磁场分布来反推电流大小。

此外，还有一些基于纳米材料的电流传感器，利用纳米材料的特殊性质来实现高灵敏度的电流测量。

在进行电流测量时，需要注意几个问题。

首先是选择合适的测量仪器，根据测量范围和精度要求来选择电流表或电流计。

其次是正确连接测量仪器，确保电路正常工作，并避免测量误差。

最后是注意安全问题，尤其是在测量大电流时，要注意避免触电和短路等危险。

总之，电流的测量在电工工程中起着重要作用，是确保电路正常运行的基础。

通过选择合适的测量方法和仪器，并注意实际操作中的安全问题，可以准确测量电流大小，为电路设计和维护提供可靠的数据支持。
