冷轧与热轧的各自特点及区别
热轧板与冷轧板的用途

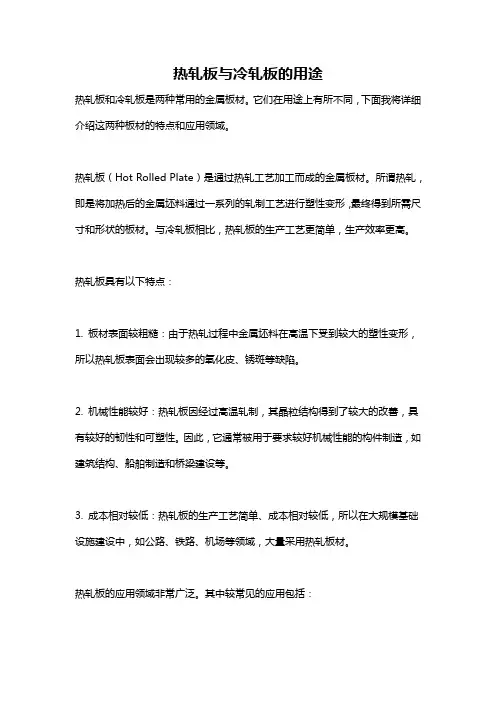

热轧板与冷轧板的用途热轧板和冷轧板是两种常用的金属板材。
它们在用途上有所不同，下面我将详细介绍这两种板材的特点和应用领域。
热轧板（Hot Rolled Plate）是通过热轧工艺加工而成的金属板材。
所谓热轧，即是将加热后的金属坯料通过一系列的轧制工艺进行塑性变形，最终得到所需尺寸和形状的板材。
与冷轧板相比，热轧板的生产工艺更简单，生产效率更高。
热轧板具有以下特点：1. 板材表面较粗糙：由于热轧过程中金属坯料在高温下受到较大的塑性变形，所以热轧板表面会出现较多的氧化皮、锈斑等缺陷。
2. 机械性能较好：热轧板因经过高温轧制，其晶粒结构得到了较大的改善，具有较好的韧性和可塑性。
因此，它通常被用于要求较好机械性能的构件制造，如建筑结构、船舶制造和桥梁建设等。
3. 成本相对较低：热轧板的生产工艺简单、成本相对较低，所以在大规模基础设施建设中，如公路、铁路、机场等领域，大量采用热轧板材。
热轧板的应用领域非常广泛。
其中较常见的应用包括：1. 建筑领域：热轧板可以用于制造各种建筑结构，如I型和H型钢、角钢、槽钢等。
它们常用于建筑框架、梁柱、楼板、屋面等构件。
2. 桥梁建设：桥梁是热轧板的重要应用领域之一。
它们一般用于制造桥墩、桥梁上部结构、桥梁承台等部件。
3. 船舶制造：由于热轧板具有较好的机械性能，所以它广泛应用于船舶制造领域，用于制造船体构件、甲板和船舱结构等。
4. 容器制造：热轧板常用于制造各种类型的容器，如储罐、压力容器等。
另一方面，冷轧板（Cold Rolled Plate）是通过冷轧工艺加工而成的金属板材。
与热轧板不同，冷轧板在生产过程中将金属坯料在常温下进行多次轧制，从而得到所需尺寸和形状的板材。
相比热轧板，冷轧板的表面更平整光滑，具有更高的尺寸精度。
冷轧板具有以下特点：1. 表面光洁度高：冷轧板在冷轧过程中，金属表面与辊轧接触的压力更大，因此冷轧板的表面光洁度更高，没有明显的氧化皮和锈斑。
2. 厚度精度高：冷轧板的生产工艺相对复杂，需要多次轧制，因此其尺寸精度较高，厚度偏差小。
冷轧与热轧区别

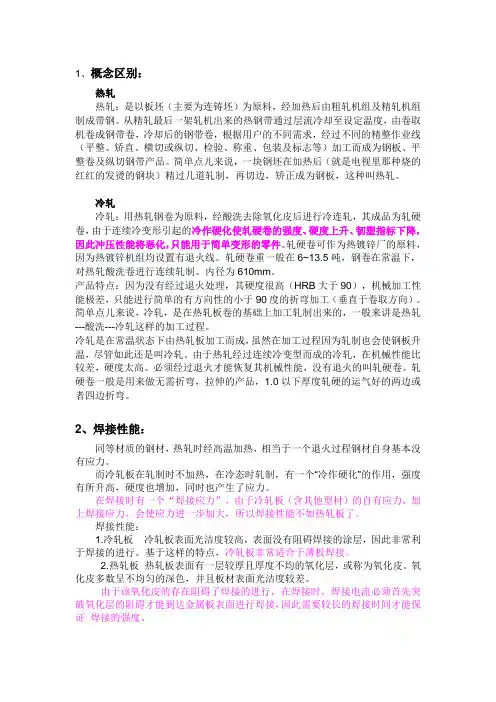

1、概念区别：热轧热轧：是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
简单点儿来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。
冷轧冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
内径为610mm。
产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。
简单点儿来说，冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗---冷轧这样的加工过程。
冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。
由于热轧经过连续冷变型而成的冷轧，在机械性能比较差，硬度太高。
必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。
轧硬卷一般是用来做无需折弯，拉伸的产品，1.0以下厚度轧硬的运气好的两边或者四边折弯。
2、焊接性能：同等材质的钢材，热轧时经高温加热，相当于一个退火过程钢材自身基本没有应力。
而冷轧板在轧制时不加热，在冷态时轧制，有一个“冷作硬化”的作用，强度有所升高，硬度也增加，同时也产生了应力。
在焊接时有一个“焊接应力”，由于冷轧板（含其他型材）的自有应力，加上焊接应力，会使应力进一步加大，所以焊接性能不如热轧板了。
热轧钢板和冷轧钢板的区别
热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一.热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
二.冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差； 3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。
三.热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。
热轧板与冷轧板的区别
简述两者的区别：1、冷轧板表面有一定的光泽度手确摸起来比较光滑,类似于那种用来喝水的很常见的钢水杯.2、热轧板如未经酸洗处理,则与市场上很多普通钢板的表面相类似,生了锈的表面为红色,没生锈的表面为紫黑色（氧化铁皮）.冷轧板与热轧板的性能优点在于：(1)精度更高,冷轧带钢厚度差不超过0.01~0.03mm.(2)尺寸更薄,冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm.(3)表面质量更优越,冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮,麻点等缺陷.(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等.冷轧和热轧是两种不同的轧钢技术,顾名思义,冷轧就是在钢在常温情况下进行扎制,这种钢的硬度大.热轧就是钢在高温情况下扎制.详述热轧板硬度低,加工容易,延展性能好.冷轧板硬度高,加工相对困难些,但是不易变形,强度较高.热轧板强度相对较低,表面质量差点(有氧化、光洁度低),但塑性好,一般为中厚板,冷轧板:强度高、硬度高表面光洁度高,一般为薄板,可以作为冲压用板.热轧钢板,机械性能远不及冷加工,也次于锻造加工,但有较好的韧性和延展性.冷轧钢板由于有一定程度的加工硬化,韧性低,但能达到较好的屈强比,用来冷弯弹簧片等零件,同时由于屈服点较靠近抗拉强度,所以使用过程中对危险没有预见性,在载荷超过许用载荷时容易发生事故.从定义上来说,钢锭或钢坯在常温下很难变形,不易加工,一般加热到1100～1250℃进行轧制,这种轧制工艺叫热轧.大部分钢材都用热轧方法轧制.但是因为在高温下钢的表面容易生成氧化铁皮,使热轧钢材表面粗糙,尺寸波动较大,所以要求表面光洁、尺寸精确、力学性能好的钢材,以热轧半成品或成品为原料再用冷轧方法生产.在常温下轧制,一般理解为冷轧,从金属学的观点看,冷轧与热轧的界限应以再结晶温度来区分.即低于再结晶温度的轧制为冷轧,高于再结晶温度的轧制为热轧.钢的再结晶温度为450～600℃.热轧,顾名思义,轧件的温度高,因此变形抗力小,可以实现大的变形量.以钢板的轧制为例,一般连铸坯厚度在230mm左右,而经过粗轧和精轧,最终厚度为1~20mm.同时,由于钢板的宽厚比小,尺寸精度要求相对低,不容易出现板形问题,以控制凸度为主.对于组织有要求的,一般通过控轧控冷来实现,即控制精轧的开轧温度、终轧温度和卷曲温度来控制带钢的微观组织和机械性能.冷轧,一般在开轧前是没有加热工序的.但是,由于带钢厚度小,很容易出现板形问题.而且,冷轧后为成品,因此,为了控制带钢的尺寸精度和表面质量,采用了很多很繁琐的工艺.冷轧的生产线长,设备多,工艺复杂.随着用户对带钢尺寸精度、板形和表面质量要求的提高,冷轧机组的控制模型、L1和L2系统、板形控制手段相对热轧要多.而且,轧辊和带钢的温度也是其中一项比较重要的控制指标.冷轧产品和热轧产品薄板行来来说,是上道工序和下道工序的区别,热轧产品是冷轧产品的原料,冷轧将经酸洗处理的热轧钢卷上机使用辊式轧机,轧制,都是冷加工成型,主要是将厚规格的热轧板轧制成薄规格的冷轧板,通常如3.0mm的热轧板上机轧制可生产出0.3-0.7mm的冷轧卷,主要原理是利用挤压原理强行变形.。
冷轧热轧两者的区别
冷轧、热轧两者的区别：1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。
冷轧板与热轧板的性能优点在于：(1)精度更高，冷轧带钢厚度差不超过~。
(2)尺寸更薄，冷轧最薄可轧制的钢带；热轧现在最薄可达到。
(3)表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。
(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.详述热轧板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
钢的再结晶温度为450～600℃。
热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。
热轧和冷轧的定义
热轧和冷轧的定义热轧和冷轧的定义热轧和冷轧是金属材料加工中最常见的两种方法。
它们分别适用于不同类型的金属材料，具有不同的特点和优缺点。
本文将对热轧和冷轧进行详细介绍。
一、热轧的定义热轧是指将金属材料加热至高温状态，然后通过压力作用使其在高温下形变，从而改变其形状、尺寸和组织结构的过程。
通常情况下，热轧适用于低碳钢、合金钢、不锈钢等金属材料。
二、冷轧的定义冷轧是指在室温下对金属材料进行加工，通过压力作用使其在室温下形变，从而改变其形状、尺寸和组织结构的过程。
通常情况下，冷轧适用于铝合金、铜合金等软性金属材料。
三、热轧与冷轧的区别1. 加工温度：热轧需要将金属材料加热至高温状态，而冷轧则在室温下进行。
2. 加工方式：热轧是通过压力作用使金属材料在高温下形变，而冷轧则是在室温下进行。
3. 适用材料：热轧适用于低碳钢、合金钢、不锈钢等金属材料，而冷轧适用于铝合金、铜合金等软性金属材料。
4. 加工效果：热轧加工后的产品表面比较粗糙，需要进行后续的修整和抛光处理。
而冷轧加工后的产品表面比较光滑，不需要进行后续处理。
5. 加工难度：由于热轧需要将金属材料加热至高温状态，因此需要具备一定的技术和设备条件。
而冷轧则相对简单，只需要一些基本的设备和技术即可进行。
四、热轧与冷轧的优缺点1. 热轧的优点：（1）能够改善金属材料的物理性能和化学性质；（2）能够提高生产效率；（3）能够降低生产成本。
2. 热轧的缺点：（1）表面粗糙，需要进行后续处理；（2）易产生变形和裂纹等缺陷。
3. 冷轧的优点：（1）表面光滑，不需要进行后续处理；（2）能够保持金属材料的原始性能；（3）易于控制加工尺寸和形状。
4. 冷轧的缺点：（1）生产效率低；（2）加工难度大。
五、结论热轧和冷轧是金属材料加工中最常见的两种方法。
它们分别适用于不同类型的金属材料，具有不同的特点和优缺点。
选择何种方法取决于所需产品的性质和使用条件。
冷轧和热轧区别及优缺点
冷轧和热轧区别及优缺点作者: 奥宇钢管冷轧和热轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一、冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。
二、热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
三、热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
冷轧钢筋与热轧钢筋的区别及优缺点
冷轧钢筋与热轧钢筋的区别及优缺点在一般情况下，热轧要比冷轧的力学性能要好一些，经过热处理的钢材，它的抗拉，屈服度强，塑性、韧性都会有所提高，重要的是，热处理能消除残余应力，而冷轧可能会因为在加工过程中钢材发生屈服不均匀变形，会产生残余应力，这个残余应力对稳定性影响很大。
热轧和冷轧都是型钢或钢板成型的工序，他们对钢筋的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
热轧的优点可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善，这种改善主要体现在沿轧制方向上,从而使钢材在一定程度上不再是各向同性体;浇注时形成的气泡、裂纹和疏松,也可在高温和压力作用下被焊合。
缺点:一是经过热轧之后,钢材内部的非金属夹杂物(主要是硫化物和氧化物,还有硅酸盐)被压成薄片,出现分层(夹层)现象。
分层使钢材沿厚度方向受拉的性能大大恶化,并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍,比荷载引起的应变大得多。
二是不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力,各种截面的热轧型钢都有这类残余应力,一般型钢截面尺寸越大,残余应力也越大。
残余应力虽然是自相平衡的,但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
冷轧是指在常温下,经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点是成型速度快、产量高,且不损伤涂层,可以做成多种多样的截面形式,以适应使用条件的需要;冷轧可以使钢材产生很大的塑性变形,从而提高了钢材的屈服点。
缺点一是虽然成型过程中没有经过热态塑性压缩,但截面内仍然存在残余应力,对钢材整体和局部屈曲的特性必然产生影响。
二是冷轧型钢样式一般为开口截面,使得截面的自由扭转刚度较低。
在受弯时容易出现扭转,受压时容易出现弯扭屈曲,抗扭性能较差。
冷轧热轧两者的区别
冷轧、热轧两者的区别：1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。
冷轧板与热轧板的性能优点在于：(1)精度更高，冷轧带钢厚度差不超过0.01~0.03mm。
(2)尺寸更薄，冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm。
(3)表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。
(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.详述热轧板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
冷轧和热轧区别其特点
冷轧与热轧区别
一、冷变形加工和热变形加工
首先来了解下金属的冷变形加工和热变形加 工的概念： • 以金属再结晶温度为界限,金属的塑性变形是
在再结晶温度以下进行的,称为冷变形加工； • 反之,在再结晶温度以上进行的塑性变形则称
为热变形加工。
4
冷轧与热轧区别
一、冷变形加工和热变形加工
如冷轧、冷拔等加工过程属于冷变形加工
➢ 公称长度：2000—20000mm，长度按50mm或100mm倍数的 任何尺寸。
13
冷轧与热轧区别
三、冷轧钢板与热轧钢板规格
14
冷变形加工
5
冷轧与热轧区别
一、冷变形加工和热变形加工
如锻造,热轧等加工属于热变形加工
热变形加工
6
冷轧与热轧区别
一、冷变形加工和热变形加工
• 冷变形加工会产生加工硬化，而在热变形加 工时，产生的加工硬化可随时被再结晶消除。
• 在此需注意一个问题，冷变形加工与热变形 加工并不是以具体的加工温度的高低来区分 的，因为不同的材料具有不同的再结晶温度：
冷轧和热轧区别及其特点
冷轧和热轧概念及其特点&区别 冷轧板和热轧板规格
1
冷轧与热轧区别
目录 一、冷变形加工和热变形加工 二、冷轧钢板与热轧钢板区别 三、冷轧钢板与热轧钢板规格
2
冷轧与热轧区别
一、冷变形加工和热变形加工
我们经常会接触到冷轧板和热轧板,那 么究竟什么是冷轧板和热轧板,他们的特点 和区别是什么?
7
冷轧与热轧区别
一、冷变形加工和热变形加工
如钨的最低再结晶温度约为1200°C，故钨即使 在稍低于1200°C的高温下进行变形仍属于冷变 形加工；锡的最低再结晶温度约为-7°C，故锡 即使在室温下进行变形仍属于冷变形加工。
钢材冷扎和热扎的特点和区别
钢材冷扎和热扎的特点和区别钢材冷扎和热扎的特点和区别冷轧：在再结晶温度以下进行的轧制叫做冷轧，一般用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在20-40吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
内径为610mm。
产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。
简单点儿来说，冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗--磷化--皂化--冷轧这样的加工过程。
冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。
由于热轧经过连续冷变型而成的冷轧，在机械性能比较差，硬度太高。
必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。
轧硬卷一般是用来做无需折弯，拉伸的产品，1.0以下厚度轧硬的运气好的两边或者四边折弯。
在冷轧过程中必须使用冷轧油，使用冷轧油的好处是：1、有效降低磨擦系数，提供相应的轧制力，轧制能耗低，获得满意的轧制参数；2、使表面光亮度高、轧延厚度均匀；3、冷却效果好，能迅速带走轧制热，保护轧辊及轧件。
退火性能良好，不会产生油烧现象；4、有短期的防锈性能，可提供轧件临时防锈保护；热轧（hot rolling)热轧是相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。
热轧和冷轧刚材的区别
热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一.热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
二.冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。
三.热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。
冷轧和热轧区别及优缺点
冷轧和热轧区别及优缺点作者: 奥宇钢管冷轧和热轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。
一、冷轧是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。
优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。
缺点: 1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响； 2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。
在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。
二、热轧优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。
这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。
缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层现象。
分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。
焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多； 2.不均匀冷却造成的残余应力。
残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。
残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。
如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。
三、热轧和冷轧的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
冷轧热轧两者的区别
冷轧、热轧两者的区别： 1、冷轧板表面有一定的光泽度手确摸起来比较光滑，类似于那种用来喝水的很常见的钢水杯。
2、热轧板如未经酸洗处理，则与市场上很多普通钢板的表面相类似，生了锈的表面为红色，没生锈的表面为紫黑色（氧化铁皮）。
冷轧板与热轧板的性能优点在于：(1)精度更高，冷轧带钢厚度差不超过0.01~0.03mm。
(2)尺寸更薄，冷轧最薄可轧制0.001mm的钢带；热轧现在最薄可达到0.78mm。
(3)表面质量更优越，冷轧钢板甚至可以生产出镜面表面；而热轧板的表面则有氧化铁皮，麻点等缺陷。
(4)冷轧板可以根据用户要求调整其办学性能如抗拉强度和工艺性能如冲压性能等。
冷轧和热轧是两种不同的轧钢技术，顾名思义，冷轧就是在钢在常温情况下进行扎制，这种钢的硬度大。
热轧就是钢在高温情况下扎制.详述热轧板硬度低，加工容易，延展性能好。
冷轧板硬度高，加工相对困难些，但是不易变形，强度较高。
热轧板强度相对较低，表面质量差点(有氧化、光洁度低)，但塑性好，一般为中厚板，冷轧板:强度高、硬度高表面光洁度高，一般为薄板，可以作为冲压用板。
热轧钢板，机械性能远不及冷加工，也次于锻造加工，但有较好的韧性和延展性。
冷轧钢板由于有一定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
从定义上来说，钢锭或钢坯在常温下很难变形，不易加工，一般加热到1100～1250℃进行轧制，这种轧制工艺叫热轧。
大部分钢材都用热轧方法轧制。
但是因为在高温下钢的表面容易生成氧化铁皮，使热轧钢材表面粗糙，尺寸波动较大，所以要求表面光洁、尺寸精确、力学性能好的钢材，以热轧半成品或成品为原料再用冷轧方法生产。
在常温下轧制，一般理解为冷轧，从金属学的观点看，冷轧与热轧的界限应以再结晶温度来区分。
即低于再结晶温度的轧制为冷轧，高于再结晶温度的轧制为热轧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷轧与热轧的各自特点
及区别
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
冷轧
在再结晶温度以下进行的轧制叫做冷轧，一般用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在20-40吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
冷轧产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工。
简单点儿来说，冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗--磷化--皂化--冷轧这样的加工过程。
冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。
由于热轧经过连续冷变型而成的冷轧在机械性能方面比较差、硬度太高，所以必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。
轧硬卷一般是用来做无需折弯，拉伸的产品，以下厚度轧硬的运气好的两边或者四边折弯。
冷轧一般都会经过退火处理。
在冷轧过程中必须使用冷轧油，使用冷轧油的好处是：1、有效降低磨擦系数，提供相应的轧制力，轧制能耗低，获得满意的轧制参数；2、使表面光亮度高、轧延厚度均匀；3、冷却效果好，能迅速带走轧制热，保护轧辊及轧件。
退火性能良好，不会产生油烧现象；4、有短期的防锈性能，可提供轧件临时防锈保护。
热轧
热轧(hot rolling)属于热加工的轧制过程。
热轧生产效率高，规模大，能量消耗少，成本低，机械化、自动化程度高，适于大批量连续生产，是最重要的金属压力加工方式。
热轧因加工时金属的变形抗力低和塑性好而得到广泛的应用。
但由于轧制时轧件温度不易均匀，表面有氧化铁皮存在等原因，产品的尺寸精度和表面粗糙度都不如冷轧产品。
热轧的主要设备是轧机。
用于热轧的轧机种类很多，有二辊轧机、三辊轧机、三辊劳特轧机、四辊轧机、Y型轧机、二辊斜轧机、三辊斜轧机、横轧机、万能轧机以及各类专用轧机等等。
根据生产的产品品种、产品的质量要求、产量、场地条件等因素，热轧车间的轧机布置有许多形式，如单机布置、单列或多列的横列式布置、跟踪式布置、连轧式布置、棋盘式布置等。
热轧生产的工艺流程大体包括原料准备、加热、轧制、精整等几大工序。
热轧可用于轧制大钢锭或大钢坯，生产大规格尺寸的产品。
如可轧制 70t 的大钢锭和 50t 左右的大钢坯，生产出厚度达500mm的厚板、直径达1070mm的无缝钢管、1200mm×530mmH型钢和
78kg／m钢轨等。
在热轧过程中，轧件温度逐渐降低，材料的变形抗力逐渐增大，最终使热轧无法进行。
因此热轧产品的尺寸不可能太小，只能轧制厚1mm 的薄板、直径20mm的无缝钢管、直径的线材等。
热轧可以有很大的生产能力,如有年产量达600万t的初轧厂，年产600万t的热轧带钢厂等。
热轧产品按断面形状特征可分为热轧板带、热轧无缝钢管、热轧型钢和热轧特殊钢材四类。
热轧按轧制方式主要分为纵轧、斜轧和横轧3种。
冷轧和热轧的区别
1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。
2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面上的分布也有很大差异。
冷弯薄壁型钢截面上的残余应力分布是弯曲型的，而热扎型钢或焊接型钢截面上残余应力分布是薄膜型。
3、热轧型钢的自由扭转刚度比冷轧型钢高，所以热轧型钢的抗扭性能要优于冷轧型钢。
