透气法比表面积仪检定规程
DBT127型电动勃氏透气比表面积仪使用方法
DBT127型电动勃氏透气比表面积仪使用方法1.范围本标准合用于水泥比表面积的测定，采纳Blaine透气仪测定水泥的细度，仪器使用的方法。
2.步骤2.1仪器校准2.1.1仪器漏气检查将透气圆筒上口用橡皮塞塞紧，接到压力计上，用抽气装置从压力计一臂中抽出部分气体，而后并闭阀门，观察是否漏气(3~5分钟内压力计液面未下降，即为不漏气）。
如发现漏气，用凡士林加以密封。
2.1.2试料层体积测定（用水银排代法）将二片滤纸沿圆筒臂放入透气圆筒内，用向来径比透气圆筒略小的修长棒往下按，直到滤纸平坦放在金属的穿孔板上。
而后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在，从圆筒中倒出水银，称量，精准至0.05g。
重复几次测定，到数值基本不变成止。
而后从圆筒中拿出一片滤纸，试用约3.3g的水泥，放入圆筒并轻敲圆筒的边，使水泥表面平坦后，再把拿出的一片滤纸盖在水泥层上边，用捣器安稳地压实料层直至捣器的支持环牢牢接触透气筒并旋转二周，慢慢拿出捣器，再把圆筒上部空间注入水银，同上述方法除掉气泡，压平、倒出水银称量，重复几次直到水银称量值相差小于50mg为止。
按下式计算试料层体积V，精准到0.005Cm3V＝(P1－P2)/ρ水银式中：V —试料层体积（ 3Cm）P1 —未装水泥时，充满圆筒的水银质量（g）P2 —装水泥后，充满圆筒的水银质量（g）ρ水银—试验温度下水银的密度（g/cm3 ）确立试样量需要水泥试样量按下式计算：W＝ρV(1 －ε)式中：W—需要的试样量（g）ρ—试样密度（g/cm3）V—按第5.1.2条测定的试料层体积（cm3）ε—试料层缝隙率：规定采纳ε＝0.500±0.0052.2水泥试料层制备将穿孔板放入透气圆筒的突缘上，用一根直径比圆筒略小的细棒把一片滤纸送到穿孔板上，并压紧边沿。
称取按计算出的水泥称量，精准到0.001g，倒入圆筒内，轻敲圆筒的边，使水泥表面平坦后，再在其上边放入一片滤纸，用捣器均匀捣实试料，直到捣器的支持环牢牢接触圆筒顶边，并旋转三周半，慢慢拿出捣器。
DBT-127型勃氏透气比表面积仪操作规程
勃氏透气比表面积仪操作规程
1、将透气圆管上口用橡皮塞塞紧，用抽气装置从压力计另一端抽气，检查装置是否漏气；
2、确定水泥空隙率，PⅠ、PⅡ空隙率采用0.500±0.005，其他水泥及粉料的空隙率选用0.530±0.005；
3、根据公式 m=ρv(1-ε)确定试样质量，按要求制备试样层；
4、将制备好的试样透气圆管下锥面涂一层凡士林，然后把它插入压力计顶端锥形磨口处，旋转两圈，保证连接紧密不至漏气，并不得振动试料层；
5、按设置键调整光标至P显示器处输入所检水泥密度，开动启动键，微型电磁泵开始抽气；
6、仪表自动记录压力计内液体凹月面从第一刻度线降至第二刻度线的秒数，然后仪表自动显示所检水泥比表面积读数；
7、试验结束后将圆筒及穿孔板擦净，对仪器经擦试，保持清洁。
透气比表面积仪校验规程
透气比表面积仪校验规程1、适用范围本方法适用于勃氏法测定水泥比表面积的透气比表面积仪校准，参照《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）T0504、《水泥比表面积测定方法勃氏法》（GB/T8074-2008）编制。
2、技术要求2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。
2.2整机的油漆面应平整、光亮、均匀和色调一致。
2.3仪器各部件间连接要紧密，不得漏气。
2.4透气圆筒：内径12.70+ mm，高度（55±10)mm。
2.5穿孔板直径（（12.70-0.05）mm，厚度（1.0±0.1)mm，均匀分布35个直径1mm的小孔。
2.6捣器直径（12.70-0.02）mm，侧面有一个扁平槽，宽度（3.0±0.3)mm，捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为（15.0±0.5)mm。
2.7压力计：U形，其中一臂的顶端有锥形磨口，在连接透气圆筒的一臂上刻有上下3条环行线，见《水泥比表面积测定方法勃氏法》（GB/T8074-2008）。
3、校准项目3.1外观检查。
3.2漏气检查。
3.3粉料层体积校准。
4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（20±2)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：4.2.1电子天平：量程不小于300g，感量0.01g。
4.2.2分析天平：量程不小于100g, 感量0.0001g。
4.2.3水泥细度标准粉：比表面积接近2800-4000cm²/g。
5、校验规程5.1外观检查：按照本方法第2.1条、2.2条要求目测检查。
5.2漏气检查：在圆筒下端的锥体外部抹上一薄层活塞油脂或凡士林，并将圆筒插入压力计上口端部，旋转2周，使圆筒与压力计严密接触，然后用胶皮塞塞紧圆筒上口，抽气使压力计内液面上升到上面刻度线，关闭活塞，观察5min ,液面不下降，说明仪器不漏气。
比表面积的检定规程
Page
3
操作注意事项
检查各部分接头连接处是否漏气， 保证仪器的气密性。
透气仪的U压力计内颜色水的液面应 保持在压力计最下面一条环形刻度 线上，如有损失或蒸发应及时补充。
Page
4
圆筒内穿孔板上的滤纸应与圆筒内 径一致，如滤纸直径太大，则可使 滤纸皱曲，影响空气流过，如果直 径太小，则会引起一部分水泥外溢， 粘在圆筒壁上，使测定结果发生误 差。 捣器压实时，捣器支持环必须与圆 筒上边接触并旋转两周，以保证料 层达到一定厚度。
Page
19
谢谢！
Page
10
秒表：量程15min，分度值0.1ｓ。
水银：分析纯。
水泥细度比表面积标准粉。
烘干箱：室温至200℃。
中速定量滤纸：Φ12.7㎜。
Page
11
操作步骤
漏气检查：将勃氏仪各连接部位应 该涂油处都涂上凡士林。压力计中 加入颜色水至规定高度。用橡皮塞 将透圆筒上口塞紧，接到压力计上， 用抽气装臵从压力计一臂中抽出部 分气体，关闭阀门。观察压力计内 的液面，在三分钟内不下降，表明 仪器的密封性良好。
用水银排代法测定圆筒的试料体积
圆筒试样层体积V(cm3)按下式计算： V=(P1-P2)/ ρ水银
式中：P1 —— 未装试样时，充满圆筒的水银质 量，g
P2 —— 装试样后，充满圆筒的水银质量，g ρ水银——试验温度下，水银的密度，g/cm3 试料层体积要至少重复测定两遍，每次应单独压实， 取两次数值相差不超过0.005cm3的平均值，并记 录测定过程中圆筒附近的温度，每隔一季度至半年 应重新校正试料层体积。
8
压力计：其中一臂的顶端有锥形磨 口，在连接透气圆筒的一壁上刻有 上下三条环形线。 勃氏仪各部件间连接要严密，不得 漏气。
比表面积仪检定规程
比表面积仪检定规程1、目的本规程适用于新制造、使用中以及检修后的透气法比表面积测定仪（以下简称勃氏仪）的检定。
比表面积仪是用于按GB8074《水泥比表面积测定方法》测定比表面积的专用仪器，勃氏仪主要是由透气圆筒、压力计及抽气装置等三部分组成，它是根据常压下透过一定厚度的水泥层所受的阻力来测定水泥的比表面积。
2、技术要求勃氏仪应带有铭牌（铭牌内容应包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证和说明书。
整机油漆面应平整、光亮、均匀和色调一致。
2.3、透气圆筒内直径ø+，高55mm±10mm。
穿孔板直径ø，厚度±10mm，在其面上均匀分布35个直径为ø1mm的小孔。
捣器是捣体和支持环连在一起的“T”字。
捣体直径ø，侧面有一个扁平槽，宽度为±。
捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器地面与穿孔板之间的距离为±。
压力计：U形其中一臂的顶端由锥形磨口（19/38标准阴锥），在连接透气圆筒的一臂上刻有上下三条环行线，3、检定条件和检定用标准器具勃氏仪应保持清洁，应在干燥无腐蚀性气体室内进行检验。
深度游标卡尺：量程200mm，分度值。
：量程100g，分度值。
天平：量程100g，分度值。
秒表：量程15min，分度值。
水银：分析纯水泥细度比表面积标准粉，二级。
烘干箱：室温0~200℃.中速、定量ø专用滤纸。
4、检定项目和检定方法本规程第、条用目测法检测。
第~条用游标卡尺检测。
第条将透气圆筒涂上凡士林或黄油后插入U行压力计锥形磨口，检查配合是否严密。
压力计可否环形（刻一圈），主要尺寸是否符合GB0874《水泥比表面积测定方法（勃氏法）》标准中的要求，是否清晰。
第条漏气检查：将勃氏仪各连接部位应该涂油处都涂上凡士林油。
压力计中加入颜色水至规定高度。
用橡皮塞将透气圆筒上口塞紧，接到压力计上，用抽气装置从压力计一臂中抽出部分气体，关闭阀门。

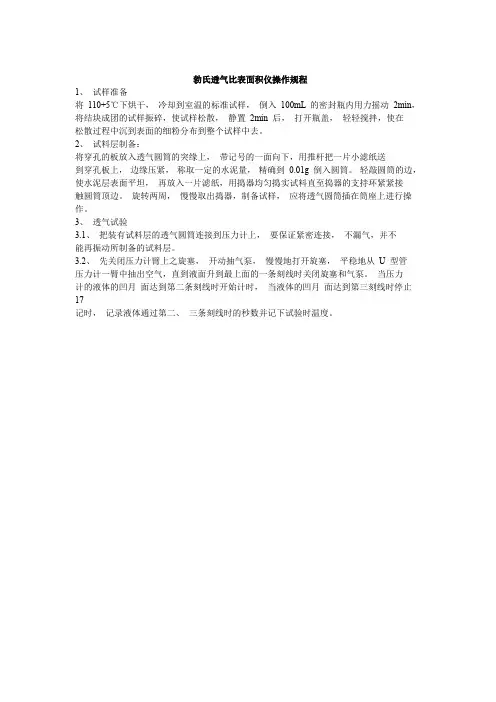

勃氏透气比表面积仪操作规程
勃氏透气比表面积仪操作规程
1、试样准备
将110+5℃下烘干，冷却到室温的标准试样，倒入100mL 的密封瓶内用力摇动2min，将结块成团的试样振碎，使试样松散，静置2min 后，打开瓶盖，轻轻搅拌，使在
松散过程中沉到表面的细粉分布到整个试样中去。
2、试料层制备：
将穿孔的板放入透气圆筒的突缘上，带记号的一面向下，用推杆把一片小滤纸送
到穿孔板上，边缘压紧，称取一定的水泥量，精确到0.01g 倒入圆筒。
轻敲圆筒的边，使水泥层表面平坦，再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环紧紧接
触圆筒顶边。
旋转两周，慢慢取出捣器，制备试样，应将透气圆筒插在筒座上进行操作。
3、透气试验
3.1、把装有试料层的透气圆筒连接到压力计上，要保证紧密连接，不漏气，并不
能再振动所制备的试料层。
3.2、先关闭压力计臂上之旋塞，开动抽气泵，慢慢地打开旋塞，平稳地从U 型管
压力计一臂中抽出空气，直到液面升到最上面的一条刻线时关闭旋塞和气泵。
当压力
计的液体的凹月面达到第二条刻线时开始计时，当液体的凹月面达到第三刻线时停止17
记时，记录液体通过第二、三条刻线时的秒数并记下试验时温度。
电动勃氏透气比表面积仪操作规
电动勃氏透气比表面积仪操作规程1、对仪器进行校正，使用比表面积接近2800cm3/g和4000cm3/g的标准物料对试验仪器进行校正。
标准物料在使用前应保持与室温相同。
2、试料层体积的测定1）、将二片滤纸沿筒壁放入透气筒内，用推杆的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与园筒上口平齐，从圆筒中倒出水银称重，记录水银的质量p1。
2）、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止。
取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量p2（精确至0.05g）。
3）、试粉层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度，每隔一季度或半年应重新校正试料层体积。
3、漏气检查将透气圆筒上口用橡皮塞塞紧，把他接到压力机上用抽气泵，压力机一臂中抽出部份气体，然后关闭阀门，压力机中液面如有任何下降表示系统内漏气。
需用活塞油脂加以密封。
4、透气试验1）、将装有试料层的透气圆筒连接到压力计上，要保证紧密连接，不漏气并不能再振动所制备的试料层。
2）、先关闭压力计臂上的旋塞，开动抽气泵，慢慢打开旋塞，平衡地从型管中抽出空气，直到液面上升到最上面的一条刻度线时关闭旋塞和气泵。
当压力计的液体凹月面达到第二条刻度线时，开始计时，当液体的凹月面达到第三条刻度线时，停止计时，记录第二、第三条刻度线时的秒数并记下试验时温度。
进行计算5、试验前应注意检查电磁泵是否转动正常，负压要事前调整防止误将液体吸入电磁泵内。
如已吸收液体，应将电磁泵空转一段时间，等液体自然排净后再使用。
试验结束后将圆筒及穿孔板擦净，放入附件盒内备用。
自动比表面积仪器的标定检测规程
轻舟水泥有限公司企业标准自动比表面积仪的标定检测规程(标准类别:内部管理类)受控状态: 受控分发号: 0 0 1持有人: 胡廷普所在部门: 化验室轻舟水泥有限公司准2008年11月28日发布2008年11月28日实施自动比表面积仪器的标定检测一、标定测试准备工作1、透气检验用随机配送的橡胶塞塞紧压力计容桶接口, 设定必要参数然后起动仪器，仪器自动停止后，仔细观察液而是否有降落，无降落为正常。
2、试料层体积的测定（水银排代法）.用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的空孔板上。
然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。
从圆筒中倒出水银，称量，精确至0.05g。
重复几次测定，到数值基本不变为止。
然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层（注）。
试样上面再放一片滤纸，并在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。
注：应制备坚实的水泥层。
如太松或水泥不能压到要求体积时，应调整水泥的试用量。
3、试料层体积的测定圆筒内试料层体积V按式（1）计算。
精确到0.005cm3。
V=（P1－P2）/ρ水银 (1)式中：V——试料层体积，cm3；P1——未装水泥时，充满圆筒的水银质量，g；P2——装水泥后，充满圆筒的水银质量，g；ρ水银——试验温度下水银的密度，g/cm3（见附录A表A1）。
试料层体积的测定，至少应进行二次。
每次应单独压实，取二次数值相差不超过0.005cm3的平均值，并记录测定过程中圆筒附近的温度。
每隔一季度至半年应重新校正试料层体积。
二、试验步骤1试样准备将110士5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶内，用力摇动2min，将结块成团的试样振碎，使试样松散。
07 透气法比表面积仪校准规范
JJF鹿泉金隅鼎鑫水泥有限公司计量校准规范 JJF/JS0007-2011透气法比表面积仪Determination Specific Surface Area of Air PermeabilityApparatus2011年9月15日发布 2011年10月20日实施鹿泉金隅鼎鑫水泥有限公司发布透气法比表面积仪校准规范JJF/JS0007--2011 Calibration Specification ofDetermination Specific SurfaceArea of Air Permeability Apparatus本校准规范经鹿泉金隅鼎鑫水泥有限公司2011年9月15日批准,并自2011年10月20日施行。
归口单位：电气部主要起草单位：质量部批准人：谌玉双本规范由起草单位负责解释。
本规范主要起草人：马军民 ( 质量部 )陈占涛（三分公司）白旭霞 ( 电气部 ) 本规范参加起草人：焦敬玺（二分公司）封建辉（一分公司）贡容珍（三分公司）本规范审核人：武振平 ( 质量部 )目录1. 范围 (4)2. 引用文献 (4)3. 概述 (4)4. 校准条件和校准用标准器 (4)5. 校准项目和校准方法 (4)6. 校准结果 (6)6. 复校时间间隔 (6)附录A 透气法全自动比表面积测定仪器常数的标定附录B 透气法比表面积仪校准记录格式附录C 透气法比表面积仪常数标定记录附录D 透气法比表面积仪量值溯源图附录E 不确定度分析实例透气法比表面积仪校准规范1 范围本规程适用于新购进、使用中以及检修后的勃氏比表面积测定仪（以下简称勃氏仪）的校准。
2 引用文献JJC（建材）107 透气法比表面积仪检定规程JC/7956 中华人民共和国建材行业标准勃氏透气仪GB/T8074 水泥比表面积测定方法勃氏法SZB-9型全自动比表面积测定仪使用说明书FBT-9型自动化比表面积测定仪使用说明书使用本方法时，应注意使用上述引用文献的现行有效版本。
勃氏透气比表面积仪使用说明书
勃氏透气比表面积仪使用说明书4.使用方法及操作步骤：本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法—勃氏法的有关规定进行，现摘录如下：4.1 仪器的校正：标准物料—使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。
标准样品在使用前应保持与室温相同。
试料层体积的测定：测定试料层的体积用下述水银排代法：a.将二片滤纸沿筒壁放入透气圆筒内，用推杆（附件一）的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。
b.从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。
（称重精确到0.5g）c.试料层占有的体积用下式计算：（精确到0.005cm3）V=（P1-P2）/ρ水银式中：V——试料层体积（cm2）；P1——圆筒内未装料时，充满圆筒的水银质量（g）；P2——圆筒内装料后，充满圆筒的水银质量（g）；ρ水银——试验温度下水银的密度（g/cm3）（见表一）试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。
每隔一季度至半年应重新校正试料层体积。
注：1.应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。
4.2 漏气检查：将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。
4.3 试样准备：将经110℃±5℃下烘干，冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。
数显勃氏透气比表面积测定仪的使用方法及操作步骤
数显勃氏透气比表面积测定仪的使用方法及操作步骤1. 简介数显勃氏透气比表面积测定仪是一种常用的测试材料透气性和比表面积的设备。
该仪器可用于测试纤维、膜片、纸张、纺织面料、过滤材料、塑料、陶瓷等材料的透气性和比表面积。
2. 仪器构成及参数•仪器由主机、氮气罐、压力表、试管及其他辅助设备组成。
•测量范围：0.01~200m²/g•精度：±0.01m²/g•试管直径：20mm3. 使用方法步骤一：准备工作•将仪器放置在干燥、安全的地方。
•在主机侧面的氮气接口接上氮气罐，调至5kg压力。
•选择合适的试验管：根据材料样品的厚薄程度选择相应试管，若不确定试管，可以试用2 ~ 3个，用目测法根据厚度选用最合适的试管。
步骤二：事先烘干•取适量材料样品，在相对湿度50%左右的恒温下，将其烘干至恒重。
•将烘干后得到的样品均匀地放在试管内，用仪器密将栓堵上。
步骤三：设定测试参数•在试管的一侧插入气流流量计，并通入气体，按装置自动进行测试。
•挑选符合设定测试参数的测试方式和仪器。
•设定所需风速，并使其与相关参数保持一致。
步骤四：开始测试•启动仪器，设定所需的温度范围和相关参数(如试管直径和平均气速值等)。
•启动气体泵，让气体在试管中流动约30秒，等待结果显示。
•将测试结果记录下来，进行分析和比较。
4. 注意事项•在测试中，应保持设备干燥，避免受潮和对其他材料可能造成污染。
•在测试中，应避免过度拉伸材料，否则可能会影响测试结果。
•测定前应将各部件及试管等全部清洁干燥，避免杂质影响测试数据的准确性。
5. 结语数显勃氏透气比表面积测定仪是一种常用的测试材料透气性和比表面积的设备，使用方便，测试结果准确，可以为不同行业和领域的生产和研究提供高质量的测试数据支持。
透气法比面积仪校验规程
透气法比面积仪校验规程1.目的为使比面积仪的检定规范化，使其始终在预定工作状态下工作，以保证试验的准确性，特制订本规程。
2.范围本规程适用于新购进、使用中以及检修后的勃氏比面积测定仪的检定。
3.相关文件下列标准所包含的条文，通过在本规程中引用而构成本规程的条文。
本规程发布时，所示版本均为有效。
所有使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB8704 水泥比表面积测定方法JJC（建材）107-1999 透气法比表面积仪检定规程4.主要内容4.1 检定条件及检定用标准器具．勃氏仪应保持清洁。
应在干燥无腐蚀性气体的室内进行检定。
．深度游标卡尺：量程200mm，分度值0.02mm．天平：量程lOOg，分度值0.lg．分折天平：量程100g，分度值0.1mg．秒表：量程15min，分度值0.1S．水银：分折纯．水泥细度比表面积标准粉，二级．烘干箱：室温~ 200℃．中速、定量专用滤纸4.2 技术要求与检定方法4.2.1 首次使用检定应检查其铭牌（包括仪器名称、型号、规格、出厂编号、出厂日期、制造厂等），合格证、说明书，整机外观。
用目测法检定。
4.2.2 仪器尺寸要求．透气圆筒内径X 12.70+0.05mm，高55±0.1mm．穿孔板直径Φ12.70-0.05mm，厚度1.0±0.1mm，在其面上均匀分布3 5个直径为Φlmm小孔。
．“T”型捣器，捣体直径①12.70-0.02mm，侧面有一个扁平槽，宽度3.0±0.3mm。
捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器与底面穿孔板之间的距离为15.O±0.5mm。
各尺寸的检定用游标卡尺进行测量。
4.2.3 U形压力计：目测压力计壁的刻线是否环形和清晰；并按下述检查漏气性：将勃氏仪各连接部位应该涂油处都涂上凡士林油。
压力计中加入颜色水至规定高度，用橡皮塞将透气圆筒上口塞紧，接到压力计上，用抽气装置从压力计一臂中抽出部分气体，关闭阀门。

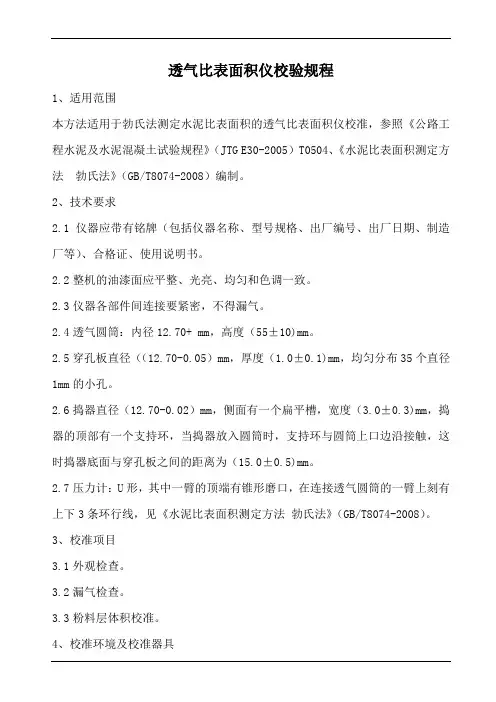

透气比表面积仪校验规程
透气比表面积仪校验规程1、适用范围本方法适用于勃氏法测定水泥比表面积的透气比表面积仪校准，参照《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）T0504、《水泥比表面积测定方法勃氏法》（GB/T8074-2008）编制。
2、技术要求2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。
2.2整机的油漆面应平整、光亮、均匀和色调一致。
2.3仪器各部件间连接要紧密，不得漏气。
2.4透气圆筒：内径12.70+ mm，高度（55±10)mm。
2.5穿孔板直径（（12.70-0.05）mm，厚度（1.0±0.1)mm，均匀分布35个直径1mm的小孔。
2.6捣器直径（12.70-0.02）mm，侧面有一个扁平槽，宽度（3.0±0.3)mm，捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为（15.0±0.5)mm。
2.7压力计：U形，其中一臂的顶端有锥形磨口，在连接透气圆筒的一臂上刻有上下3条环行线，见《水泥比表面积测定方法勃氏法》（GB/T8074-2008）。
3、校准项目3.1外观检查。
3.2漏气检查。
3.3粉料层体积校准。
4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（20±2)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：4.2.1电子天平：量程不小于300g，感量0.01g。
4.2.2分析天平：量程不小于100g, 感量0.0001g。
4.2.3水泥细度标准粉：比表面积接近2800-4000cm²/g。
5、校验规程5.1外观检查：按照本方法第2.1条、2.2条要求目测检查。
5.2漏气检查：在圆筒下端的锥体外部抹上一薄层活塞油脂或凡士林，并将圆筒插入压力计上口端部，旋转2周，使圆筒与压力计严密接触，然后用胶皮塞塞紧圆筒上口，抽气使压力计内液面上升到上面刻度线，关闭活塞，观察5min ,液面不下降，说明仪器不漏气。
透气法比表面积仪检定规程
透气法比表面积仪检定规程(本信息发布于2008年11月25日，共有1117人浏览)本规程适用于以透气原理为基础的T一3型和勃氏比表面积测量仪的检定。
一概述透气仪主要由装料园筒，捣器，气压计及抽气装置四部分组成，它是根据一定量的空气，在一定压力下通过一定空隙率和固定厚度粉末层时的流速大小来测定粉状物料的比表面积。
粉料层中的空隙率一定时孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。
本仪器可广泛应用来测定水泥、金属、磨料、煤炭等非多孔性粉状物料的比表面积。
二技术要求1 T一3型透气仪：1.1 透气园筒：内径Φ25.1土 0.1mm。
1.2 穿孔板：直径Φ25.1士 0.1mm，厚2mm。
面上平均分布90个孔，孔径Φl.2mm1.3 捣器：捣体直径应与园筒内径相适应，可自由伸入，与圆筒壁接触的空隙应≯0.1㎜，当捣体伸入圆筒内使捣器上支持环与圆筒口相接触时，捣体底面至穿孔板之间的距离恰好为l5± 0.5mm。
1.4 气压计：为U型,其中一壁上有二个扩大部分,二个扩大部分体积之和要小于另一臂的体积。
在二个扩大部分上下共有环状刻线5条。
见国标GB 207—63,图6。
2 勃氏透气仪：2.1透气圆筒:内径为Φ12.70±0.05mm2.2穿孔板:直径为西l2.7—0.05 mm，厚度为l.0±0.1mm，在其面上均匀分布有35个直径为Φ1mm的小孔。
2.3捣器：捣体直径应与圆筒内径相适应，可自由伸入，与圆筒壁接触的空隙应≯ 0.1 mm，捣器的底面与主轴垂直，侧面有一个扁平槽,宽度3.0+0.3mm，捣器的顶部有一个支持环，当捣器放入圆筒,支持环与圆筒接触时,捣体底面与穿孔板之间的距离为15.0士0.5 mm。
2.4 压力计:U型，其中一臂的顶端有锥形磨口(19/38标准阴锥),与透气圆筒紧密连接，在连接透气圆筒的一臂上下刻有环形线4条,见国标GB 8074—87勃氏透气仪外形图。
透气法比表面积仪检定规程
透气法比表面积仪检定规程1 目的1.1本规程适用于新制造、使用中以及检修后的透气法比表面积测定仪（以下简称勃氏仪）的检定。
1.2勃氏仪是用于按GB8074《水泥比表面积测定方法（勃氏法）》测定水泥比表面积的专用仪器，勃氏仪主要由透气圆筒、压力计及抽气装置等三部分组成，它是根据常压下透过一定厚度的水泥层所受的阻力来测定水泥的比表面积。
2 技术要求2.1 勃氏仪应带有铭牌（铭牌内容包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证和说明书。
2.2 整机的油漆面应平整、光亮、均匀和色调一致。
2.3 透气圆筒内径φ12.7005.0+mm，高55mm±10mm。
mm，厚度1.0mm±0.1mm，在其面上均匀分布35个2.4 穿孔板直径φ12.70005-.0直径为φ1mm的小孔。
2.5 捣器是捣体和支持环连在一起的总体形状像“T”字。
捣体直径φmm，侧面有一个扁平槽，宽度3.0mm±0.3mm。
捣器的顶部有一个支持12.700-02.0环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为15.0mm±0.5mm。
2.6 压力计：U形其中一臂的顶端有锥形磨口（19/38标准阴锥），在连接透气圆筒的一臂上刻有上下三条环形线，见GB8074-2008《水泥比表面积测定方法（勃氏法）》图1。
3 检定条件和检定用标准器具3.1 勃氏仪应保持保持清洁，应在干燥无腐蚀性气体室内进行检定。
3.2 深度游标卡尺：量程200mm，分度值0.02mm。
3.3 天平：量程100g，分度值0.1g。
3.4 分析天平：量程100g，分度值0.1g。
3.5 秒表：量程15min，分度值0.1s。
3.6 水银：分析纯。
3.7 水泥细度比表面积标准粉，二级。
3.8 烘干箱：室温0～200℃。
3.9 中速、定量φ12.7mm专用滤纸。
4 检定项目和检定方法4.1 本规程第2.1、2.2条用目测法检查。
勃氏透气比表面积仪操作规程
水泥比表面积自动测定仪操作规程
1、参数标定（K值标定）
将已测定完体积的容桶准备好，按第六项要求制备试料层准备试验。
将容桶锥面外侧用密封脂涂抹均匀，放到压力计锥口出轻旋两周，取下捣器，按《K值》，再按《选择》键，此时显示一的数码管会闪烁，再按《+》或《—》键逐位调整能够标准粉的比表面积值键入显示一，在按《选择》键，显示二逐位闪烁按《+》或《—》键将标准粉的密度值键入。
然后按《测量》键，仪器自动起动并完全全部测量工作，结束后，自动记忆K值，但是，请用户将K值记录下来，以备将来用。
2、比表面积测定（S值测定）
将被测试样按第六项的要求完成试料的制备，按上述方法将容桶放到压力计锥口处，按《S值》键，再按《选择》键，则显示二逐位闪烁，按《+》或《—》键将被测试样的密度值键入，在按《选择》键确认。
按《测量》键，仪器自动完成测量过程，计时结束后显示3秒钟的时间值请于此时记录测量时间，然后仪器自动计算比表面积值，并自动记忆。
然后显示—显示被测试样的比表面积值，显示二显示所记忆该值的位置。
3、K值的键入
无论何种原因，仪器中所记K值为错时，可在待机状态下，按《选择》然后按《+》或《—》逐位将所保存的K值参数键入，再按《选择》键仪器重新记忆新K值参数。
4、历史参数察看
在待机状态下，按《—》键，可由最后一次测量的结果想前察看历次测量的比表面积值，本机可记录50次测量结果，超出将从第一次开始覆盖，未测量的位置将显示故障，故障状态请参阅故障显示对照表。
DBT-127勃氏透气比表面积仪操作规程
DBT-127勃氏透气比表面积仪操作规程
一、漏气检查
将透气圆筒上口用橡皮塞塞紧，把他接到压力机上用抽气泵，压力机一臂中抽出部份气体，然后关闭阀门，压力机中液面如有任何下降表示系统内漏气。
需用活塞油脂加以密封。
二、透气试验
1、将装有试料层的透气圆筒连接到压力计上，要保证紧密连接，不漏气并不能再振动所制备的试料层。
2、先关闭压力计臂上的旋塞，开动抽气泵，慢慢打开旋塞，平衡地从型管中抽出空气，直到液面上升到最上面的一条刻度线时关闭旋塞和气泵。
当压力计的液体凹月面达到第二条刻度线时，开始计时，当液体的凹月面达到第三条刻度线时，停止计时，记录第二、第三条刻度线时的秒数并记下试验时温度(℃)。
三、、维护和保养
1、对仪器要经常擦拭，保持清洁，不用时应装入盒内备用。
2、压力计中液面应保持规定高度。
3、试验结束后将圆筒及穿孔板擦净，放入附件盒内备用。
4、试验前应注意检查电磁泵是否转动正常，负压要事前调整防止误将液体吸入电磁泵内。
如已吸收液体，应将电磁泵空转一段时间，等液体自然排净后再使用权用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透气法比表面积仪检定规程
1 目的
1.1本规程适用于新制造、使用中以及检修后的透气法比表面积测定仪（以下简称勃氏仪）的检定。
1.2勃氏仪是用于按GB8074《水泥比表面积测定方法（勃氏法）》测定水泥比表面积的专用仪器，勃氏仪主要由透气圆筒、压力计及抽气装置等三部分组成，它是根据常压下透过一定厚度的水泥层所受的阻力来测定水泥的比表面积。
2 技术要求
2.1 勃氏仪应带有铭牌（铭牌内容包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证和说明书。
2.2 整机的油漆面应平整、光亮、均匀和色调一致。
2.3 透气圆筒内径φ12.7005.0
+mm，高55mm±10mm。
mm，厚度1.0mm±0.1mm，在其面上均匀分布35个2.4 穿孔板直径φ12.700
05
-
.0
直径为φ1mm的小孔。
2.5 捣器是捣体和支持环连在一起的总体形状像“T”字。
捣体直径φ
mm，侧面有一个扁平槽，宽度3.0mm±0.3mm。
捣器的顶部有一个支持12.700
-
02
.0
环，当捣器放入圆筒时，支持环与圆筒上口边沿接触，这时捣器底面与穿孔板之间的距离为15.0mm±0.5mm。
2.6 压力计：U形其中一臂的顶端有锥形磨口（19/38标准阴锥），在连接透气
圆筒的一臂上刻有上下三条环形线，见GB8074-2008《水泥比表面积测定方法（勃氏法）》图1。
3 检定条件和检定用标准器具
3.1 勃氏仪应保持保持清洁，应在干燥无腐蚀性气体室内进行检定。
3.2 深度游标卡尺：量程200mm，分度值0.02mm。
3.3 天平：量程100g，分度值0.1g。
3.4 分析天平：量程100g，分度值0.1g。
3.5 秒表：量程15min，分度值0.1s。
3.6 水银：分析纯。
3.7 水泥细度比表面积标准粉，二级。
3.8 烘干箱：室温0～200℃。
3.9 中速、定量φ12.7mm专用滤纸。
4 检定项目和检定方法
4.1 本规程第2.1、2.2条用目测法检查。
4.2 第2.3～2.5条用游标卡尺检测。
4.3 第2.6条将通气圆筒涂上凡士林或黄油后插入U形压力计锥形磨口，检查配合是否严密。
压力计的可先是否环形(刻一圈)，主要尺寸是否符合GB8074《水泥比表面积测定方法（勃氏法）》标准中的要求，是否清晰。
