冰箱基础介绍冰箱结构型号分类

合集下载

家用冰箱的基础知识及生产工艺流程

霜是热的不良导体，导热系数是铝的1/350，霜覆盖在蒸发器表面，成为蒸发器与箱内食物之间的隔热层，
影响蒸发器与箱内食物之间的热交换，使箱内温度降不下来，降低冰箱的制冷性能，增加耗电量，甚至使压缩机因长时间运行而发热，容易烧坏压缩机。另外，霜中存有各种食品的气味，长时间不除霜，会使电冰箱发出异味。一般情况下，霜层达5MM厚时，就要除霜。
噪音：按国标规定的方法测定的冰箱工作时的最大噪音值。家用电冰箱的噪音指标不超过42DB。
二、电冰箱常见标识的认识-主要参数的含义
耗电量：冰箱的耗电量分为额定耗电量和实际耗电量。额定耗电量：是在环境温度25℃时，冰箱处于稳定运行状态（冷藏室平均温度5℃冷冻室最高温度-18℃），
运行24小时所消耗的电能。冰箱铭牌上标注的耗电量为额定耗电量。
发泡流程： 1、模具加温 2、箱体预热 3、进箱 4、灌注 5、熟化
工艺参数：原料温度 18-26℃ 模具温度 40±10℃ 夹具温度 40±10℃ 预热炉温度40±10℃灌注压力 14-16Mpa
三、冰箱生产工艺6—后预装
三、冰箱生产工艺6—后预装
整理管路，安装固定条、固定块
三、冰箱生产工艺7—总装
HIPS板厚度： 3.9MM
三、冰箱生产工艺1—胆成型（吸塑）
加热板对 HIPS 板加热
模具从下部将预热的 HIPS 板挤塑成型，同时对内胆风冷二十秒，然后水冷1 秒
正压吹泡
模具回位，负压成型
三、冰箱生产工艺2—门体成型
门体发泡线：配备八工位全自动门体发泡设备，采用环戊烷超微孔一次性整体发泡技术，符合当前的环保要求，发泡不变形，隔热性能比普通发泡层有很大的提高。
电冰箱的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、和蒸发器组成，制冷系统利用制冷剂的循环进行热交换，将冰箱内的热量转移到冰箱外的空气中去，达到使冰箱内降温的目的。

冰箱的基础知识

冰箱的基础知识一、冰箱的定义及组成电冰箱的概念冰箱分为商用和家用两种。

家用电冰箱:一个供家用的具有适当容积及装置的绝热箱体，用消耗电能的手段来制冷，并具有一个或多个间隔室，能够提供冷量满足食物冷藏冷冻的需求，以保持食品新鲜的家用电器。

冰箱由箱体、制冷系统、电器控制系统及附件等四大部分组成。

部件一：箱体箱体包括门体和箱体门体包括：门面板、门内腔、门定位板、门拉手和门封等箱体包括：外壳、箱体内腔和隔热层部件二：制冷系统制冷系统由压缩机、冷凝器、蒸发器、毛细管、干燥过滤器以及制冷剂组成。

制冷系统的作用就是保持稳定不断的从冰箱箱体内吸收热量，排放到大气中去，以使家用电冰箱内长期处于低温状态部件三：电器控制系统电器控制系统由温控器、定时器、启动继电器、过载保护器、电加热器、照明灯以及其它电气部件构成。

通过这些零部件控制压缩机的停开，从而使冰箱制冷系统间歇性的制冷，并使电冰箱内温度控制在用户所需要的低温范围内。

部件四：附件附件一般包括搁物架、果蔬盒、瓶托、瓶档、酒水架、制冰盒、储冰盒、冷冻室抽屉、蒸发皿、铰链、底脚等零部件小常识:食物冷冻周期•食品冷冻需要经过三个时期：•0—- 5度，称为生理冰冻期。

这时细胞液结成大量冰晶，冰晶会刺破细胞壁。

由于细胞壁破裂，食物的大部分营养成分就会在化冻时流失。

如果经过生理冰冻期的时间越慢越长，细胞液中结成的冰晶越细越多，化冻时食物流失的营养成分越多，同时食物也失去了原有的鲜美滋味。

•-6—-18度称为冰冻保鲜期，食物中的水分可能流失•-19—-24度称为凝固保鲜期。

此状态食物中的水分和营养均不会流失。

二、冰箱的分类冰箱分类标准包括：门数、气候类型、星级、制冷方式、控制方式按门数分类：单门、双门、三门、多门等按气候类型分类：按星级分类：按制冷方式分类：直冷式冰箱、风冷式冰箱、风直冷相结合冰箱直冷式冰箱：通过蒸发器（制冷管）直接吸收箱内食物热量，而达到制冷目的的，直冷冰箱也叫做有霜冰箱。

冰箱的基础知识

冰箱的基础知识一、冰箱的定义及组成电冰箱的概念冰箱分为商用和家用两种。

冰箱由箱体、制冷系统、电器控制系统及附件等四大部分组成。

通过这些零部件控制压缩机的停开，从而使冰箱制冷系统间歇性的制冷，并使电冰箱内温度控制在用户所需要的低温范围内。

这时细胞液结成大量冰晶，冰晶会刺破细胞壁。

由于细胞壁破裂，食物的大部分营养成分就会在化冻时流失。

如果经过生理冰冻期的时间越慢越长，细胞液中结成的冰晶越细越多，化冻时食物流失的营养成分越多，同时食物也失去了原有的鲜美滋味。

•-6—-18度称为冰冻保鲜期，食物中的水分可能流失•-19—-24度称为凝固保鲜期。

此状态食物中的水分和营养均不会流失。

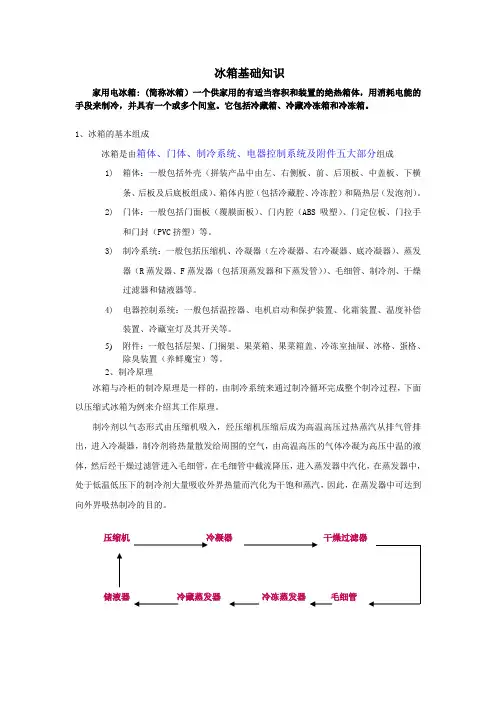

冰箱的基本构成

冰箱基础知识家用电冰箱: (简称冰箱）一个供家用的有适当容积和装置的绝热箱体，用消耗电能的手段来制冷，并具有一个或多个间室。

它包括冷藏箱、冷藏冷冻箱和冷冻箱。

1、冰箱的基本组成冰箱是由箱体、门体、制冷系统、电器控制系统及附件五大部分组成1)箱体：一般包括外壳（拼装产品中由左、右侧板、前、后顶板、中盖板、下横条、后板及后底板组成）、箱体内腔（包括冷藏腔、冷冻腔）和隔热层（发泡剂）。

2)门体：一般包括门面板（覆膜面板）、门内腔（ABS吸塑）、门定位板、门拉手和门封（PVC挤塑）等。

3)制冷系统：一般包括压缩机、冷凝器（左冷凝器、右冷凝器、底冷凝器）、蒸发器（R蒸发器、F蒸发器（包括顶蒸发器和下蒸发管））、毛细管、制冷剂、干燥过滤器和储液器等。

4)电器控制系统：一般包括温控器、电机启动和保护装置、化霜装置、温度补偿装置、冷藏室灯及其开关等。

5)附件：一般包括层架、门搁架、果菜箱、果菜箱盖、冷冻室抽屉、冰格、蛋格、除臭装置（养鲜魔宝）等。

2、制冷原理冰箱与冷柜的制冷原理是一样的，由制冷系统来通过制冷循环完成整个制冷过程，下面以压缩式冰箱为例来介绍其工作原理。

制冷剂以气态形式由压缩机吸入，经压缩机压缩后成为高温高压过热蒸汽从排气管排出，进入冷凝器，制冷剂将热量散发给周围的空气，由高温高压的气体冷凝为高压中温的液体，然后经干燥过滤管进入毛细管，在毛细管中截流降压，进入蒸发器中汽化，在蒸发器中，处于低温低压下的制冷剂大量吸收外界热量而汽化为干饱和蒸汽，因此，在蒸发器中可达到向外界吸热制冷的目的。

3、冰箱分类1)按用途分：冷藏箱(BC)、冷冻箱(BD)、冷藏冷冻箱(BCD)冷藏箱——用于储藏无须冻结的食品，食品的温度应在0℃以上。

冷冻箱——用于需要在-18℃或-18℃以下食品的储藏。

2)按门体数分：单门冰箱、双门冰箱、三门冰箱、多门冰箱3)按使用时的气候环境分：4）按制冷方式分：←普通直冷电冰箱（例如容声牌BCD-108A)↑抽屉直冷电冰箱（例如容声牌BCD-161QA)→无霜电冰箱（例如容声牌BCD-168WA/HC)↓抽屉无霜电冰箱（例如科龙牌BCD-199WAK）5)按冷冻室所能达到的储藏温度又分为：5、冰箱的基本概念1）压缩机：目前容声冰箱采用的压缩机品牌：加西贝拉(意大利)、恩布拉科（巴西）、黄石东贝（中国本土最好的压缩机厂）、无锡松下等。

冰箱基础知识科普

冰箱基础知识科普一、冰箱的构造与原理冰箱是一种用来冷冻食物和饮料的家用电器。

它的工作原理基于制冷剂循环过程，通过制冷剂吸收和释放热量来达到冷藏或冷冻的目的。

冰箱主要由制冷系统、控制系统和箱体三部分组成。

1.制冷系统：包括压缩机、冷凝器、干燥过滤器、毛细管和蒸发器等部件。

压缩机负责吸入制冷剂，并压缩成高温高压气体，经过冷凝器散热后，制冷剂变成液态。

液态制冷剂通过干燥过滤器去除水分和杂质，然后经过毛细管节流降压变成低温低压的汽液混合物。

最后，制冷剂在蒸发器中吸收食物和饮料的热量，使食物和饮料冷却。

2.控制系统：包括温度控制器、化霜定时器、风扇电机等部件。

温度控制器用于控制冷藏室和冷冻室的温度，当温度达到设定值时，压缩机停止工作。

化霜定时器用于控制化霜时间，防止冰箱结霜过多影响制冷效果。

风扇电机则用于循环箱内空气，确保制冷效果均匀。

3.箱体：由外壳、内胆和保温材料组成。

外壳一般由金属材料制成，内胆由发泡材料制成，保温材料则填充在内胆和外壳之间，以减少热传导。

二、冰箱的种类与特点根据使用需求和设计特点，冰箱可分为以下几类：1.冷藏冰箱：主要用于冷藏食物，不能进行冷冻。

它具有容量适中、价格实惠的特点。

2.冷冻冰箱：主要用于冷冻食物，可以长时间保持食物的新鲜度。

它具有容量大、价格较高的特点。

3.冰柜：主要用于保存大量需要冷冻的食物或物品，通常具有较大的容量和较低的价格。

4.酒柜：专门用于保存酒类或其他需要恒温储存的物品，通常具有较小的容量和较高的价格。

5.多功能冰箱：集冷藏、冷冻、保鲜等多种功能于一体的高档冰箱，具有智能化、节能环保等特点。

三、冰箱的选购要点在购买冰箱时，需要考虑以下几个要点：1.容量：根据家庭人口和使用需求选择合适的容量。

一般来说，每人需要约70-100升的冷藏或冷冻空间。

2.品牌：选择知名品牌，以确保产品质量和服务。

3.能耗：选择能耗较低的冰箱，以降低使用成本。

一般来说，一级能效的冰箱较为节能。

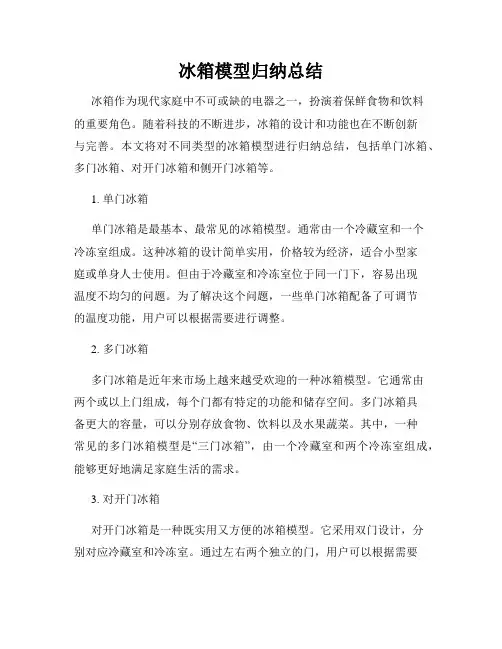

冰箱模型归纳总结

冰箱模型归纳总结冰箱作为现代家庭中不可或缺的电器之一，扮演着保鲜食物和饮料的重要角色。

随着科技的不断进步，冰箱的设计和功能也在不断创新与完善。

本文将对不同类型的冰箱模型进行归纳总结，包括单门冰箱、多门冰箱、对开门冰箱和侧开门冰箱等。

1. 单门冰箱单门冰箱是最基本、最常见的冰箱模型。

通常由一个冷藏室和一个冷冻室组成。

这种冰箱的设计简单实用，价格较为经济，适合小型家庭或单身人士使用。

但由于冷藏室和冷冻室位于同一门下，容易出现温度不均匀的问题。

为了解决这个问题，一些单门冰箱配备了可调节的温度功能，用户可以根据需要进行调整。

2. 多门冰箱多门冰箱是近年来市场上越来越受欢迎的一种冰箱模型。

它通常由两个或以上门组成，每个门都有特定的功能和储存空间。

多门冰箱具备更大的容量，可以分别存放食物、饮料以及水果蔬菜。

其中，一种常见的多门冰箱模型是“三门冰箱”，由一个冷藏室和两个冷冻室组成，能够更好地满足家庭生活的需求。

3. 对开门冰箱对开门冰箱是一种既实用又方便的冰箱模型。

它采用双门设计，分别对应冷藏室和冷冻室。

通过左右两个独立的门，用户可以根据需要方便地取用食物和饮料，而不会影响冷藏室和冷冻室的温度。

这种模型常见于大型家庭或需要频繁取用食物的环境，如餐厅或办公室。

4. 侧开门冰箱侧开门冰箱是一种比较新颖的冰箱设计。

与传统的上下门或左右门不同，它采用侧向开启的方式，通过一个大门打开以露出储物空间。

这种设计使得用户更容易达到储物空间，并能够更好地组织和管理食物和饮料。

侧开门冰箱适合于需要更大储存容量的家庭，同时也为用户带来更好的使用体验。

综上所述，冰箱模型的不断创新与进步满足了不同家庭的需求。

单门冰箱适合小型家庭或单身人士，多门冰箱适用于大型家庭，对开门冰箱方便取用，而侧开门冰箱则提供更大的储存容量和更好的组织管理。

无论是哪种类型的冰箱，选择适合自己家庭需求的模型将带来更好的使用体验和生活品质。

冰箱知识点总结

冰箱知识点总结一、冰箱的基本原理冰箱利用制冷剂进行热量交换的过程来实现降温的目的。

它的工作原理主要由四个基本过程组成：压缩、冷却、膨胀和蒸发。

压缩机工作时，将低温、低压的制冷剂蒸气抽吸然后通过压缩机压缩成高温、高压的蒸气，随后通过冷凝器冷却，然后变成液态，再通过节流阀膨胀成低温、低压的液体，通过蒸发器的蒸发带走室内的热量，同时制冷剂再变成低温、低压的蒸气，然后再经过压缩机进行循环。

二、冰箱的种类根据功能和形式的不同，冰箱主要分为单门冰箱、双门冰箱、对开门冰箱、三门冰箱、多门冰箱、冷藏室和冷冻室分开的冰箱等种类。

单门冰箱是最传统的类型，它只有一个门，一个冷藏室和一个冷冻室。

而双门冰箱则将冷藏室和冷冻室分开，方便用户取放食物。

对开门冰箱拥有两个门，左右对开，也便于取放食物。

三门冰箱在双门基础上增加了可变温室，可以根据需要调节温度。

而多门冰箱则进一步增加了储物空间和功能。

而冷藏室和冷冻室分开的冰箱森泽波澜引起了热烈的关注，用户之所以对此类型的冰箱情有独钟，其中最主要的原因就在于，其冷藏室与冷冻室分开使用，取放食物更方便。

三、冰箱的使用和维护冰箱使用前应进行30-40分钟的静置，当搬动冰箱时，应在7-10小时后再使用冰箱。

使用冰箱时应防止放入过热食物，逐渐冷却后再放入冰箱内。

另外，还应防止在冰箱门未完全关闭时使用其雪莲喷雾器进行喷洒。

在冷库内存放食物时，食物的表面应尽量干燥，以免湿气变成冰，影响冷箱的保温效果。

使用冰箱时应特别注意的是要经常清理冰箱，特别是冷藏室，避免食品霉变和异味。

除了定期清洗外，还应按照使用说明定期清理冰箱的外观和背面，同时在冰箱工作时，还应保持其周围通风良好。

四、冰箱的节能技巧为了减少能源消耗，用户在使用冰箱时还应注意一些节能技巧，如适当降低冰箱的温度设置，使用风机降低室内温度，选购能效等级高的冰箱等。

此外，冰箱内的物品应统一封装，以减少打开冰箱门时间，降低降温器的温度调节。

夏季，用户还可以适量减少冰箱内的冷冻食物，以便减缓压缩机的工作时间，减少能源的消耗。

冰箱行业知识点总结

冰箱行业知识点总结第一章冰箱的发展历程自从第一个电动制冰机出现，冰箱产业开始萌芽。

20世纪20年代，电冰箱技术出现，拉开了电冰箱时代的序幕。

冰箱的性能不断提高，外观设计也更加时尚。

现代冰箱从最初的单一功能，逐渐发展成拥有多种功能的高科技产品。

未来，冰箱发展将更加注重环保、节能、健康与智能化。

第二章冰箱的结构1. 冰箱的制冷系统：包括压缩机、冷凝器、膨胀阀和蒸发器。

2. 冰箱的保温层：保温层的厚度直接影响着冰箱的保温性能。

3. 冷藏室和冷冻室：冰箱内部的主要功能区域。

4. 电路控制系统：包括温控器、压缩机控制器等。

5. 外观结构：包括冰箱门、把手、显示屏等设计元素。

第三章冰箱的分类1. 家用冰箱：包括单门冰箱、双门冰箱、三门冰箱、对开门冰箱等。

2. 商用冰箱：包括商用展示柜、商用冷藏冰箱、商用冷冻冰箱等。

3. 特种冰箱：如药品冰箱、车载冰箱、登山冰箱等。

第四章冰箱的选购1. 容量选择：根据家庭成员数量和生活习惯来选择合适的冰箱容量。

2. 能耗等级：尽量选购能耗等级高的冰箱，以节约用电。

3. 冷冻方式：传统直冷式和无霜式冷冻方式的选择。

4. 品牌选择：选择知名品牌，保证产品质量和售后服务。

5. 用户口碑：通过网络评价和朋友推荐来选择适合的冰箱。

第五章冰箱的使用与维护1. 使用注意事项：如远离热源和阳光直射、定期清洗冰箱等。

2. 维护方法：如定期除霜、保持冰箱内的整洁、定期清洁冷凝器等。

3. 故障处理：处理常见的故障，如制冷不良、电路故障等。

第六章冰箱的发展趋势1. 环保节能：未来冰箱将更加注重节能和环保，采用新型制冷剂和高效压缩机。

2. 智能化：智能化冰箱将成为发展趋势，将加入语音控制、远程联网等功能。

3. 健康保鲜：新型冰箱将会使用更加先进的保鲜技术，提供更健康的存储环境。

4. 多功能化：未来冰箱将不再只是简单的存储食物，可能会增加更多的功能，如制冰、鲜榨果汁等。

结语冰箱作为家电产品的一种，一直是人们生活中必不可少的家居用品。

冰箱基础知识

第四讲电冰箱一、电冰箱基础知识1按式按式按门按二1、电冰箱分类按按按按2、家用电冰箱的规格和型号标注B11．2．3．4．5．B性GGGIS包安防触电、防火、防机械外伤、安全防护措施和防辐射中毒等几方面的安全要求。

《用Ｉ４二、电冰箱的零件组成由机1、以风冷居多，分为自然冷却和强制通风方式自然冷却冷凝器形式有外露式和内藏式强制通风方式冷凝器为翅片盘管式冷凝器冷凝器2、蒸发器用结单三、直冷式、间冷式电冰箱的特点蒸传直冷式、间冷式电冰箱的特点性能效果直冷式结构简单、能耗小、价格便宜，但降温慢、箱内温度不均匀、冷冻空间要结霜、融霜时箱内温度波动大、人工融霜或半自动融霜，融霜麻烦；间冷式降温速度快，箱内温度均匀，箱内的水分被空气带到蒸发器中凝结以至结霜，箱内不会结霜，融霜时箱内温度波动小，从蒸发器送至箱内的是干燥的空气，所以箱内不会结霜因而储藏食物的质量较好，尤其适合速冻食物，但结构复杂，干耗大，能耗大，耗电比一般直冷式高5%-15%，价格较贵。

四、电冰箱的电路控制1、启启重锤式启动器优点：当线圈电流减小到不能吸住衔铁时，依靠自身的重力作用切断接点，避免了触点粘连、断不开的弊病。

PTC启动器优点：是一种无触点开关，是利用了PTC的温度开关特性，在启动运行时无噪声、无磨损、无火花、高可靠、长寿命。

PTC元件主要技术指标：最大承受电流7A，最大工作电流<20mA,启动时时间约为0.1~1.5S。

2、压缩机的保护碟形热保护器该保护器有过电流过温升两种保护作用3、温控器第二节温度控制与温控器温控目的：使冰箱内蒸发器表面的温度始终保持在某一预定的范围内变化。

温控方式：一、调节制冷系统制冷量的大小；（适用于大型冷冻箱，小型冷库）二、控制压缩机的开停间隙时间；（目前冰箱中广泛采用）三、调节压缩电机的转速。

（调频冰箱）4、化霜与化霜控制霜的来源：1、冷藏食品中含有水分2、制冰时冰盒中盛有水会蒸发3、开门时箱外湿热空气涌入霜带来的问题：1、压缩机长走不停2、耗电量增加3、制冷效果大大降低4、箱内温度得不到正常降低凝结霜化霜方式：一、人工化霜（手动开始，手动结束）二、半自动化霜（手动开始，自动结束）三、全自动化霜（自动开始，自动结束）1.自然化霜：仅适用于直冷式电冰箱，全靠温度自然回升到0摄氏度以上进行化霜，化霜过程太长。

冰箱产品结构知识

冰箱基础知识提纲一、电冰箱简介1、分类●按国家标准分类：冷藏箱、冷冻箱、冷藏冷冻箱酒柜、展示柜、冷柜、制冰机、啤酒机等可看作是特殊的冰箱。

间室类别：冷藏室(0-10度)、冷却室 (稍高于10度)、制冰室、冷冻室(无星、一星、二星、三星、四星)、冰温室(-2至+3度)、软冻室(-7至0度)……●按温区数量分类：单温区、双温区、三温区、多温区●按门体结构分类：单门冰箱、双门冰箱、多门冰箱、对开门冰箱●按放置方式分类：立式冰箱、柜式冰箱●按固定方式分类：普通冰箱、车载冰箱、嵌入式冰箱、便携式冰箱●按控制方式分类：机控冰箱、电控冰箱●●按制冷原理分类：蒸汽压缩式冰箱、吸收式冰箱、半导体冰箱、太阳能冰箱●按除霜方式分类：人工除霜、半自动除霜、全自动除霜●按设计风格分类：日本风格、美国风格、欧洲风格●其他特殊形式：圆桶冰箱、左右开门冰箱、组合冰箱、带液晶电视冰箱、微波炉冰箱、网络冰箱、保温冰箱、深冷冰箱、变频冰箱、室外机……2、规格型号●举例：BCD-218WBB表示电冰箱、C表示冷藏箱、D表示冷冻箱、CD表示冷藏冷冻箱、218表示有效容积、W表示无霜(无W表示直冷)、B表示第B次改进目前事业部制定了新的规格型号企业标准，在国标上进行了拓展。

如BCD-120CBL-CE、BCD-238WG等。

3、主要性能参数●环境参数：SN、N、ST、T●电源参数：220V/50Hz，启动电压187-242V●性能参数：储藏温度、冷却速度、耗电量(国家标准简介)、制冰能力、负载回升能力……4、外销产品若干要素●电压：110V-50/60Hz、115V/60Hz、220-240V/50Hz、230V/50Hz……●制冷剂：R12、R134a、混合工质、R600a……●电源线:英标插头、欧标插头、国标插头、日本插头、大南非插头、小南插头、VDE电源线、UL电源线、日本电源线……●温控器：防爆、非防爆……●认证：GS、CE、UL、VDE、CB……●能耗要求：欧洲能耗标准、DOE、能源之星、日本新能耗标准……●技术壁垒：ROHS、WEEE、跌落实验标准……二、制冷原理1、制冷剂：R12、R134a、混合工质、R600a……2、制冷原理：●典型的单循环直冷制冷系统压缩放热干燥过滤节流降压吸热压缩机-->冷凝器-->干燥过滤器-->毛细管-->蒸发器-->压缩机其余必须或可能使用的零部件：温控器、冷却风扇、防凝管、回气管、工艺管、化霜加热线等，一般通过检测冷藏室温度对整机运行进行控制。

冰箱的种类有哪些

冰箱的种类有哪些冰箱的种类有哪些市面上的冰箱有很多种，分类方法也很多，下面我们就具体来了解冰箱的种类吧，欢迎大家阅读。

冰箱的种类有哪些一、按箱门的`结构划分.可划分为单门式电冰箱、双门式电冰箱、对开双门壁柜式电冰箱、多门式等。

单门式电冰箱是指冰箱只有一扇门,它的冷却方式是靠箱内顶部蒸发器的低温,使箱内空气自然对流来传递热量。

对开双门壁柜式电冰箱,又可称为立式大型双门双温电冰箱,是指两扇门直立并排的电冰箱,容积较大,一般在500升左右;箱体一侧是冷冻室,温度为-6℃、-12℃、-18℃(三星级)三档。

另一侧为冷藏室,温度为0℃～8℃。

由于两侧温度不同,箱体中间用隔热层分隔开。

温度调节与化霜均为自动控制,由于外形类似大衣柜,也称作壁柜式电冰箱。

多门冰箱：今年来的一种冰箱流行趋势，将冷藏和冷冻区分别分成多个门体多个温度，方便储藏各种不同的食物，但是缺点是容积较大价格昂贵。

二、按用途划分.可划分为冷藏箱(BC)、冷冻箱(BD),冷藏冷冻箱(BCD)，通常我们卖场上见到的大多数家用冰箱都是冷藏冷冻型的—BCD。

三、按用途划分.可划分为食品冷藏电冰箱、食品冷冻电冰箱、冷藏冷冻电冰箱.食品冷藏电冰箱：贮存不需要冻结的食品,箱温范围0℃～10℃。

食品冷冻电冰箱：适用食品冷冻,箱温在-18℃以下,用于冷冻肉类及鱼类制冷等。

冷藏冷冻电冰箱：适用于冷冻食品和贮藏冷冻食品,箱温在-18℃或-18℃以下,它有冷冻室,箱外表面附有星形符号,用以表明冰箱的温度特性。

四、按制冷方式划分.可划分为风冷式电冰箱、直冷式冰箱、风直冷式。

风冷式：通常情况下把无霜叫做风冷式(靠强制对流制冷).直冷式：通常情况下把有霜叫做直冷式(靠自然对流制冷).风直冷式：冷藏室是直冷式,冷冻室是风冷式.五、按冷冻能力划分.可划分为：一星级、二星级、三星级、带冷冻能力的三星级星级星标冷冻室温度(℃) 物品大约储存期(月)一星级★ -5℃ 0.4。

二星级★★ -12℃ 1。

冰箱型号、类别含义

电冰箱常识一、冰箱型号、类别含义冰箱型号编制规定是根据国家有关标准，并在标准型号的右边增加环保冰箱特>殊功能冰箱、出口冰箱代号，用斜杠"/"分开环保冰箱代号用"HC""H""HM"表示（HC表示制冷剂为R600a，H表示制冷剂为R134a,HM表示制冷 >>剂为R40la）特殊功能代号："S"表示带锁冰箱，"P"代表变频冰箱，"B"代表自动制冰，"T"代>>表网络冰箱出口冰箱代号：用"E"表示>>二、电冰箱的分类1、按用途分：冷藏箱（BC）、冷冻箱（BD），冷藏冷冻箱（BCD）2、按门体数可分为：单门冰箱、双门冰箱、三门冰箱、多门冰箱3、按冷冻能力可分为：一星级、二星级、三星级、带冷冻能力的三星级星级星标冷冻室温度（℃）物品大约储存期（月）一星级 ★-5℃ 0.4二星级 ★★-12℃ 1三星级 ★★★-18℃ 1.8带冷冻能力的三星级 ★★★★-18℃ 34．按使用气候环境家用电冰箱分四种：亚温带型、温带型、亚热带型、热带型气候类型的温度指标及代号亚温带SN 10—32 0-10 0-5 <-12 <-18 3<(平均)>6温带N 16—32 0-10 0-5 <-12 <-18 3<(平均)>6亚热带ST 18—38 0-10 0-5 <-12 <-18 3<(平均)>6热带T 18—43 0-10 0-5 <-12 <-18 3<(平均)>6-注：当环境温度超出电冰箱正常使用的范围时，就不要求达到上述规定的制冷性能指标例如：一台温带型（N）的家用电冰箱在环境温度低于16℃或高于32℃时就不能做性能考核，也就是说这台冰箱只有在16℃--32℃ 的环境温度范围内性能指标符合要求，即使在低于16℃环境下出现的停机时间过长（或不启动）冷却能力不足，或在环境温度高于32℃时出项开机时间过长，甚至不停机的想象也不能说该冰箱的性能不合格，或者说这台冰箱有问题。

冰箱基础知识

亚温带温带亚热带热带
SN N ST T
10～32 16～32 18～38 18～43
当环境温度低于10℃时，晶弘冰箱温度补偿开关自动启动，保证冰箱正常运
转，晶弘冰箱正常工作温度 -10℃— 43℃。
按冷冻星级分类
星级一星级二星级星级符号冷冻室温度 ≤-6℃ ≤-12℃ ≤-18℃ ≤-18℃ 冷冻室食品的一般存储期 0.5个月一个月
晶弘冰箱基础知识
冰箱基础知识
一、冰箱的分类二、冰箱的主要参数
冰箱分类
制冷方式直冷式、风冷式、混冷式
温控方式机控冰箱、电控冰箱循环系统气候类型
冷冻级别结构方式
单循环冰箱、双循环冰箱、多循环冰箱。
亚温带SN、温带N、亚热带ST、热带T 一星级、二星级、三星级、四星级（高三星级）单门冰箱、双门冰箱、三门冰箱、多门冰箱、对开门冰箱。
只为成功找方法
不为失败找借口
THE END
三星级
四星级（高三星级）
1.8个月
2-3个月
主要参数容积
容积
毛容积：是冰箱门或盖关闭
后内壁所包围的容积
标称容积：毛容积中减去不
能储藏食物的容积后所余的箱内实际可用容积
国家标准规定冰箱规格均采用有效容积表示，其单位用“L” （升）表示，冰箱的有效容积可以从冰箱的型号中看出。
耗电量
指冰箱稳定运行24小时所需电量。其单位是kW·h/24h，也就是度。
按制冷方式分类
直冷式：靠自然
对流制冷（有霜）
风冷式：靠强
制对流制冷(无霜)
混冷式：
冷藏室是直冷式
冷冻室是风冷式
直冷式与ቤተ መጻሕፍቲ ባይዱ冷式对比

冰箱基本知识

家用电冰箱是一个供家庭使用的有适当容积和装置的绝热箱体，用消耗电能的手段达到制冷的目的，它包括冷藏箱、冷藏冷冻箱、冷冻箱。

由于低温环境可以抑制食品组织中的酵母作用，阻碍微生物的繁衍，能在较长时间内储存食品而不损坏其原有的色、香、味与营养价值，这使得电冰箱自问世以后得到了广泛的应用。

随着生产的发展、人民生活水平的提高以及生活节奏的加快，家用电冰箱已成为人们日常生活中一种至关重要的家用电器，其普及率日渐提高。

本章介绍家用电冰箱（以下简称电冰箱）的结构、原理和维修方面的知识。

第一节电冰箱箱体结构一、电冰箱的分类电冰箱的类型很多，分类方法也不少，常见的分类方法有：按用途分类、按冷却方式分类、按箱门分类、按容积分类、按星级分类、按气候带分类。

1 ．按用途分类电冰箱按用途可以分成冷藏箱、冷藏冷冻箱和冷冻箱三类。

所谓冷藏，是指储存食物可，食物的汁液不冻结，食物的储存温度在。

-10 ℃之间；所谓冷冻，是指储存食物时，食物的汁液冻结，储存温度在0 ℃以下。

除专门的冷藏箱、冷冻箱（冰柜）外，普通单门电冰箱以冷藏为主，所以属冷藏箱；双门电冰箱既有冷藏功能又有冷冻功能，所以是冷藏冷冻箱。

2 ．按冷却方式分类电冰箱按冷却方式可分为直冷式电冰箱和间冷式电冰箱两类。

直冷式电冰箱利用箱内空气上下自然流动进行直接冷却。

单门直冷式电冰箱的蒸发器装在箱内上部。

双门直冷式电冰箱，在冷冻室和冷藏室各有一个蒸发器。

该类电冰箱的特点是结构简单、省电、价格较低、维修方便，但箱内温度不够均匀、有霜。

间冷式电冰箱又称无霜式电冰箱，也叫风冷式电冰箱。

其翅片式蒸发器布置在冷冻室和冷藏室外（如夹层中间或背后），利用风机使箱内空气强制流过蒸发器而冷却。

该类电冰箱的特点是箱内温度均匀，冷冻、冷藏室温度分别句调，无霜，但耗电量大、价格较高。

目前有些电冰箱采用了间、直冷混合式结构，这种电冰箱兼有直冷式电冰箱和间冷式电冰箱的特点。

3 ．按箱门分类电冰箱按箱门型式可分为单门、双门、三门等。

电冰箱的结构组成与电路原理知识

电路特点是在温控器触点两端并联接入化霜电热器，根据开停周期进行自动化霜。当温控器触点闭合时，电热器被短路，压缩机正常运转，制冷过程开始。当温控器触点断开时，电流即通过电热器、压缩机电动机回路进行化霜。电热器一般为10～15W，电阻值比压缩机电动机阻抗值大数百倍，电动机绕组分压很小，近似地可看成是电热器的线路。这样，当压缩机每开停一次，即自动化霜一次，使冷藏室和蒸发器常处于无霜状态。
2）.自动化霜控制电路
图5-37所示电路具有全自动化霜功能,它的主要电气元件有化霜定时器、熔断器、降压二极管、双金属开关、温度熔断器、化霜加热器。化霜加热器由化霜定时器控制，自动接通；化霜双金属温控器在化霜终了时自动断电。
自动化霜控制电路是指从电源插头→温控器→化霜定时器→熔断器→降压二极管→双金属开关→温度熔断器→化霜加热器→电源插头这一条回路。
4）.“无霜式”电冰箱
能全自动定时或周期性除霜的电冰箱。用定时器接通加热器，对蒸发器除霜；用温度控制器结束除霜过程。因此除霜系统由定时器、加热器和温度控制器组成。
二、电冰箱的电气控制系统
1、直冷式单门电冰箱电路
1）.重锤式启动器冰箱的电气电路
2）.PTC启动式冰箱的电气电路
一些冰箱中使用PTC启动器进行启动,电路如图所示, 启动方式为电阻分相式启动,内埋式热保护继电器串联在电动机电路中。
3.按电冰箱结构分类
（1）单门式。又称冷藏箱，除了用于制冷和冷冻少量食品外，主要用于食品的冷藏。
（2）双门式。又称冷冻冷藏箱，从外形上看，冷冻室与冷藏室分开，拿取食品时，两者之间温度影响较小，而冷冻室容积比单门冰箱要大。
（3）三门及多门冰箱。
单门和双门式冰箱的外形如图所示。
（4）按冷冻室温度分类 1、2、3、4星级，每星－6℃。

冰箱基础知识海尔

竞品：
1、在跟随着冰箱行业宽带变温的技术在缓慢前行
2、竞品同容积同系列的冰箱都在效仿海尔宽带变温技术，由于压缩机及制冷系统技术配置缺陷导致变温范围无法达到更宽的温度范围，只能达到0 ℃ ~4 ℃ ，4 ℃ ~ -18 ℃等窄变温范围。
3、竞品变温温度调节无法精确控温到每一度，只能实现分段温度变温，不能让特殊的食物达到更好的保鲜效果。
四、海尔冰箱技术优势
（十三）注塑隔物架材料优势
1、海尔钢化玻璃隔物架采用国际领先的注塑技术。2、注塑技术是指：将一个型号的隔物架的四周用道具套牢固，将高温融化的PS、ABS塑胶材料倒进模具里，在冷却后，隔物架与PS、ABS塑料融为一体，3、目前，市场上还有普通黏贴技术。4、黏贴技术是指：将钢化玻璃的两端抹上凝固胶将 PS塑胶与玻璃板黏贴在一起，这种技术很低劣，用力拉，塑胶和玻璃板就分开了。
电脑控温
机械控温
方式
通过手动调节箱内档位的控温方式
整个系统电脑控制，冷藏冷冻室的温度可以分开调节，并有记忆报警功能
优势
/
1. 控温精确 2. 操作简单
电脑控温
缺点 1、控温不精确，箱内温差大
1 、一般情况下销售价格比机械冰箱高
二、冰箱的结构解析
（二）冰箱两大系统
1、制冷及循环系统
1.2 蒸发器蒸发器的工作原理：使制冷剂吸热汽化，让食品降温达到制冷保鲜的目的蒸发器材料：目前主要有压花铝板和铁丝管两种，海尔全部采用铝）角蒸发器专利技术在冷冻室最下层抽屉处设立一块“ L”形蒸发器，通过延伸至此的蒸发器进行导热制冷，可以将压缩机运转时传过来的高达 90度高温热气给“抵挡回去”有效地解决了冷冻室最底层不能冻透肉类的“历史难题”
