自动喷水灭火系统设计说明书

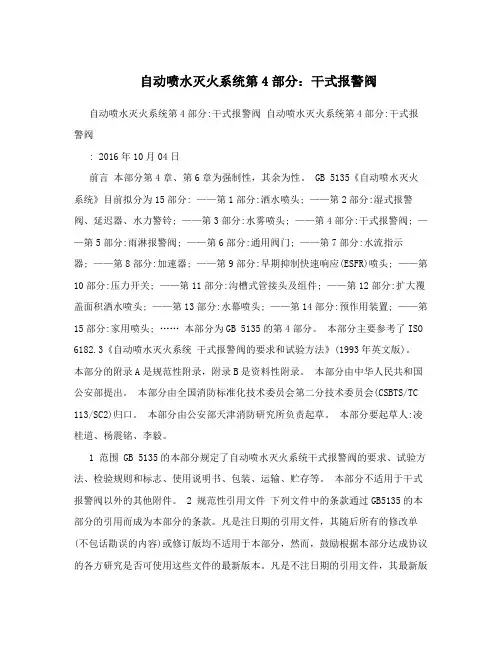

自动喷水灭火系统第4部分：干式报警阀
自动喷水灭火系统第4部分：干式报警阀自动喷水灭火系统第4部分:干式报警阀自动喷水灭火系统第4部分:干式报警阀: 2016年10月04日前言本部分第4章、第6章为强制性，其余为性。
GB 5135《自动喷水灭火系统》目前拟分为15部分: ——第1部分:洒水喷头; ——第2部分:湿式报警阀、延迟器、水力警铃; ——第3部分:水雾喷头; ——第4部分:干式报警阀; ——第5部分:雨淋报警阀; ——第6部分:通用阀门; ——第7部分:水流指示器; ——第8部分:加速器; ——第9部分:早期抑制快速响应(ESFR)喷头; ——第10部分:压力开关; ——第11部分:沟槽式管接头及组件; ——第12部分:扩大覆盖面积洒水喷头; ——第13部分:水幕喷头; ——第14部分:预作用装置; ——第15部分:家用喷头; …… 本部分为GB 5135的第4部分。
本部分主要参考了ISO 6182.3《自动喷水灭火系统干式报警阀的要求和试验方法》(1993年英文版)。
本部分的附录A是规范性附录，附录B是资料性附录。
本部分由中华人民共和国公安部提出。
本部分由全国消防标准化技术委员会第二分技术委员会(CSBTS/TC 113/SC2)归口。
本部分由公安部天津消防研究所负责起草。
本部分要起草人:凌桂道、杨震铭、李毅。
1 范围 GB 5135的本部分规定了自动喷水灭火系统干式报警阀的要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存等。
本部分不适用于干式报警阀以外的其他附件。
2 规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包话勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 528-1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能螺母粗牙螺纹 GB/T 3098.3 紧固件机械性能紧定螺钉 GB/T 3287 可锻铸铁管路连接件 GB/T 3512-2001 硫化橡胶或热塑橡胶热空气加速老化和耐热试验GB/T5720-1993 O形橡胶密封圈试验方法 GB/T 6031-1998 硫化橡胶或热塑性橡胶硬度的测定(10,100IRHD) GB/T 9112 钢制管法兰类型与参数 3 术语和定义下列术语和定义适用于GB 5135的本部分。

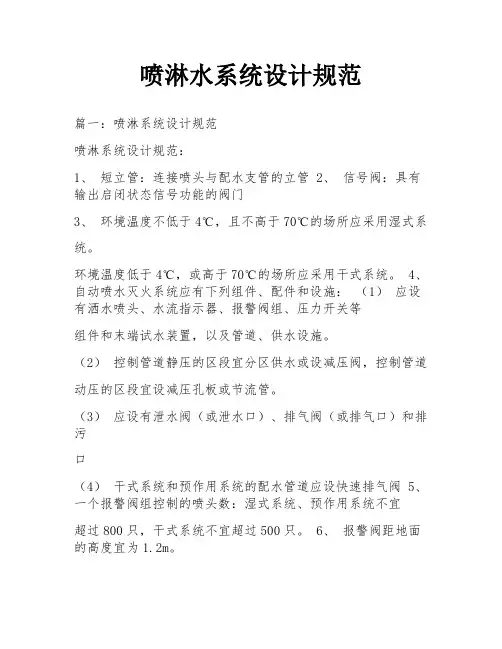

喷淋水系统设计规范
喷淋水系统设计规范篇一：喷淋系统设计规范喷淋系统设计规范：1、短立管：连接喷头与配水支管的立管2、信号阀：具有输出启闭状态信号功能的阀门3、环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。
环境温度低于4℃，或高于70℃的场所应采用干式系统。
4、自动喷水灭火系统应有下列组件、配件和设施：（1）应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施。
（2）控制管道静压的区段宜分区供水或设减压阀，控制管道动压的区段宜设减压孔板或节流管。
（3）应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口（4）干式系统和预作用系统的配水管道应设快速排气阀 5、一个报警阀组控制的喷头数：湿式系统、预作用系统不宜超过800只，干式系统不宜超过500只。
6、报警阀距地面的高度宜为1.2m。
7、连接报警阀进出口的控制阀，宜采用信号阀。
8、每个防火分区，每个楼层均应设水流指示器。
9、仓库内顶板下喷头与货架内喷头应分别设置水流指示器。
10、水流指示器入口前设置信号阀。
11、末端试水装置由试水阀、压力表及试水接头组成。
12、货架内喷头上方如有孔洞、缝隙，应在喷头上方设置集热挡水板。
集热挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12m2,周围弯边的下沿，宜与喷头的溅水盘平齐。
管道：1、配水管道应采用内外壁热镀锌钢管，当报警阀入口前管道采用内壁不防腐的钢管时，应在该段管道的末端设过滤器。
2、管道连接应采用沟槽式卡箍，或丝扣、法兰连接。
3、短立管及末端试水装置的连接管，其径不应小于25mm 4、减压孔板应符合下列规定：（1）应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍。
（2）孔口直径不应小于设置管段直径的30%，且不应小于20mm（3）应采用不锈钢板材制作水泵1、系统的供水泵、稳压泵，应采用自灌式吸水方式。
2、供水泵的吸水管应设控制阀；出水管应设控制阀、止回阀、压力表和直径不小于65mm的试水阀。
GB 50261-2005自动喷水灭火系统施工及验收规范
4采用新技术、推广新产品，增加了多功能水泵控制阀、倒流防止器的安装、调试和维护要求。
5对一些在实施中反映不符合国情和工程实际的个别条款进行了修订。
本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理工作、由公安部四川消防研究所负责具体技术内容的解释(地址：四川省都江堰市外北街266号，邮编：611830，电话：028—87123797，87123801)。
杨泽安王炯
1．总则…………………………………………………………………(5)
2．术语…………………………………………………………………(5)
3．基本规定……………………………………………………………(5)
3．1质量管理…………………………………………………………(5)
3．2材料、设备管理…………………………………………………(6)
9．维护管理……………………………………………………………(87)
附录A自动喷水灭火系统分部、分项工程划分……………………(88)
附录B施工现场质量管理检查记录…………………………………(88)
附录C自动喷水灭火系统施工过程质量检查记录…………………(88)
附录D自动喷水灭火系统工程质量控制资料检查记录……………(89)
1喷头的商标、型号、公称动作温度、响应时间指数(RTI)、制造厂及生产日期等标志应齐全。
2喷头的型号、规格等应符合设计要求。
3喷头外观应无加工缺陷和机械损伤。
4喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象。
5闭式喷头应进行密封性能试验，以无渗漏、无损伤为合格。试验数量宜从每批中抽查1％，但不得少于5只，试验压力应为3．0 MPa，保压时间不得少于3min。当两只及两只以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2％，但不得少于10只，并重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。
消防系统设计说明书(消防、安全工程)
第一章消防设计方案总说明1.1 建筑物概况：1.2 设计依据:1.GB50116一98《火灾自动报警系统设计规范》2.GBJ140一90《建筑灭火器配置设计规范》3.GBJ16－87－2001《建筑设计防火规范》4.GB50045－95《高层民用建筑设计防火规范》5.GBJ50084－2005《自动喷水灭火系统设计规范》6.GB50140－2005《建筑灭火器配置设计规范》7.业主确认并提供的设计资料和市政资料以及建筑专业提供的平、立、剖平面图。
1.3 设计任务本设计主要是在国家有关法规：《消防法》、《国家消防工程设计安全防火标准规范与法律法规文件汇编》、《中国消防管理手册》的条款下负责内蒙古国土资源厅宾馆的消防设备布置及设备布置、数量、型号等的确定，以达到消防部门的各项检查要求。
本次设计消防用水水源由包头市自来水公司供应。
设计内容为B栋的一至屋顶的消火栓系统、自动喷水灭火系统的设计计算、设备选型及其布置，以及灭火器和火灾探测器布置。
第二章消火栓灭火系统设计2.1 概述按照灭火系统所使用的灭火介质，常用的灭火系统可分为：水消防系统、气体灭火系统、泡沫灭火系统、干粉灭火系统等。
在所有的灭火系统中，水消防系统是目前应用最普遍和系统投资最为低廉的系统，可以适用绝大多数场所。
本章主要介绍水消防系统中的消火栓灭火系统。
水消防系统按照使用范围和水流形态不同，可以分为消火栓给水系统（包括室外消防给水系统、室内消防给水系统）和自动喷水灭火系统（包括湿式系统、干式系统、预作用系统、重复启闭预作用系统、雨淋系统、水幕系统、水喷雾系统）。
水消防系统主要是依靠水对燃烧物的冷却降温作用来扑灭火灾，但自动灭火系统中的水喷雾灭火系统除了对燃烧物有冷却降温作用外，细小的水雾粒子还能稀释燃烧物周围的氧气浓度，从而达到灭火的作用。
消防给水系统的选择应根据建筑物的水源条件、火灾危险性、建筑物的重要性、火灾频率、灾后次生灾害和商业连续性等因素综合评估，并根据技术经济比较综合确定消防给水系统。
自动喷水灭火系统教学分解
4.5.1.4 喷头
喷头：
1-溅水盘 2-调整螺丝 3-玻璃泡 1-溅水盘 2-调整螺丝 3-悬臂支撑
4-框架 5-密封垫及封堵
4-热敏感元件 5-密封垫及封堵 6-框架
4.5.1.4 喷头
表3-4-2-1 常见喷头规格型号实例
喷头名称 通用型喷头 直立型喷头 下垂型喷头 直立边墙型喷头 水平边墙型喷头 干式喷头 齐平式喷头 嵌入式喷头 隐蔽式喷头
使用。低于4℃的场所使用湿式系统，存在系统管道和组件内充水冰冻的危险；高于70℃的场所采 用湿式系统，存在系统管道和组件内充水蒸气压升高而破坏管道的危险。
4.5.1.2 湿式报警阀
湿式报警阀外观图：
4.5.1.2 湿式报警阀
报警阀图解：
湿式报警阀的工作原理是依靠阀 后管网侧水压的降低来启闭阀瓣 。在伺应状态下，供水压力稍有 波动时，旁路平衡管的作用使阀 瓣上下水压平衡，而阀瓣上承压 面大于下承压面，阀瓣不会打开 发生误报警。当发生火灾有喷头 爆破喷水造成阀后管网水压下降 ，供水侧和阀后侧产生的压差就 会将阀瓣打开向喷头连续供水灭 火。
4.5.1.4.1 喷头的安装间距应符合设计要求。 项目类别：B类 检测方法：对照设计要求尺量检查。 4.5.1.4.2 喷头溅水盘与顶板的距离应符合下列要求： 1 除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应
小于75mm，不应大于150mm。 2 直立式边墙型喷头，其溅水盘与顶板的距离不应小于100mm，且不宜大于150mm，与背墙的距离不
项目类别：B类
检测方法：尺量检查喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离和水平距离， 对比附表C；尺量检查梁底、通风管道、排管、桥架的宽度，核查其腹面喷头设置情况。
《自动喷水灭火系统施工及验收规范》 GB50261-2017
UDC中华人民共和国国家标准P GB50261 – 2017自动喷水灭火系统施工及验收规范Code for installation and commissioningof sprinkler systems2017– 05 –27 发布2018 – 01 –01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准自动喷水灭火系统施工及验收规范Code for installation and commissioning of sprinkler systemsGB 50261-2017主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部施行日期：2018年1月1日2017北京中华人民共和国住房和城乡建设部公告第1577号住房城乡建设部关于发布国家标准《自动喷水灭火系统施工及验收规范》的公告现批准《自动喷水灭火系统施工及验收规范》为国家标准，编号为GB 50261—2017，自2018年1月1日起实施。
其中，第3.2.7、5.2.1、5.2.2、5.2.3、6.1.1、8.0.1条为强制性条文，必须严格执行。
原国家标准《自动喷水灭火系统施工用验收规范》GB 50261—2005同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2017年5月27日前言根据住房和城乡建设部《关于印发〈2008年工程建设标准规范制订、修订计划（第一批）〉的通知》（建标〔2008〕102号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，对《自动喷水灭火系统施工及验收规范》GB 50261—2005进行了修订。
本规范的主要技术内容包括：总则、术语、基本规定、供水设施安装与施工、管网及系统组件安装、系统试压和冲洗、系统调试、系统验收、维护管理以及相关附录。
本次修订主要内容有：1.增加了英文目录；2.增加了早期抑制快速响应喷头（ESFR）的安装要求；3.增加了铜管、不锈钢管、涂覆钢管、氯化聚氯乙烯（PVC-C）管、消防洒水软管的安装要求；4.对流量压力检测装置的设置要求进行了修订；5.修订了干式和预作用系统管道充水时间的要求；6.对规范附录的表格进行修订，使其可操作性更强；7.增加了维护管理的检查方法的内容；8.修改规范中不便操作的一些条款；9.取消了原第3.1.2条，把原第8.0.13条的强制性条文改为非强制性条文；10.协调了与其他规范、标准的关系。
建筑给水排水设计手册第二册建筑消防设计
2. 各系统的编制特点及使用注意事项
2.1 消火栓给水系统
内容：消防给水 《建规》、《高规》、《车规》的室内外消火栓系统
参考《消防给水及消火栓系统技术规范》 （第二次征求意见稿）部分； 表6.2-1、11、12（3个表） 使用时以现行规范为准
消防给水系统的设置范围 设置条件及不设置条件 其他水体兼作消防水源时应注意的问题 用水量计算 关键词：建筑功能及类别，同时开启
火灾分类A、B、C、D、E
《建筑给水排水设计手册》
（第二版）
第六章 建筑消防
培训内容：
一、两个版本的异同 二、使用注意事项 三、现场解答使用手册及相关规范的疑问
一、两个版本的异同
（一）相同点：
1.
代表了出版时我国建筑消防的当前水平。其内容对建筑消防设 计具指导意义，具有查阅相关资料的功能。
2. 第二版保留第一版的相关内容如下： 2.1 消火栓系统
工程实例
（1）竖向不分区的常高压给水系统
（2）竖向不分区的临时高压给水系统
（3）稳高压给水系统
竖向不分区
50m以下
竖向分区 50~100m
100~250m
250m以上
消防设计说明书及实例
广州珠江新城西塔
2.2 自动喷水灭火系统
自动灭火系统使用中应注意的问题
第一版和第二版编制单位相同（兵器部五院、五洲设计院） 编制结构相同 第二版采用了2005年版的自喷规范，引用的技术数据、设备组件均为 当前工程中使用的，内容更详细，过时的东西已删除。 第566页倒数第6行：稳压泵流量Q=1L/s，应为Q＜1L/s。
3. 水喷雾灭火系统
系统组成、灭火机理
主3编.编负写责制及出版
消防系统技术规格说明书-系统设备技术要求
消防系统技术规格说明书第一部分系统设备技术要求第一章系统设备技术要求消防系统技术规格说明书系统设备技术要求目录第一部份系统设备技术要求第一章消防水系统1.消防系统说明 (3)2.消火栓系统 (3)3.自动喷洒灭火系统 (7)4.预作用系统 (10)5.气体灭火系统 (12)6.建筑灭火器 (13)7.水泵 (14)8.电动机 (18)9.管道及支架 (21)10.阀门与配件 (27)11.水箱 (33)12.保温材料 (36)13.隔震设备 (40)14.消防系统控制装置 (43)15.油漆及标签 (45)16.其它 (51)1.消防系统说明消防系统设计，详见消防系统招标图纸。
2.消火栓系统2.1一般要求2.1.1有关本系统的设备和安装工程须完全符合中国国家《建筑设计防火规范》、《汽车库、修车库、停车场设计防火规范》、《自动喷水灭火系统设计规范》、《建筑灭火器配置设计规范》、《消防给水及消火栓系统技术规范》等及项目所在地消防局的要求。
2.1.2管道安装须由合格技工按建筑法规和其它有关标准进行。
承包单位必须与其它合约分包单位在工地上紧密合作，合理地按进度安排施工，尽量避免互相碰撞和减少返工，以达到准时和满意地完成整项工程。
因返工造成经济的损失由承包单位负责。
2.1.3选择适当的设备和材料，同时所有设备和材料须可在摄氏4度至70度及100%湿度的空气环境下不断地正常运作。
2.1.4所有材料，设备和产品，无论国产或进口，须均为无瑕的全新产品，应符合中国国家所颁布现行标准的技术质量鉴定文件或获得产品合格证。
且所有设备均应为获得国家消防局认可及批准产品（即相关设备应在国家消防设备权威网站登记及查询）。
2.1.5所有设备必须由具有至少五年生产本产品历史的厂商提供。
2.2技术要求2.2.1室内消火栓a.所有消火栓栓口均应离楼板完成面1100mm的高度内设置。
动压超出0.5MPa的消火栓必须为减压稳压式消火栓类型，并应为当地消防部门批准型号。
自动喷水灭火系统施工与验收规范_GB50261_2017
1总则1.0.1 为保障自动喷水灭火系统（简称系统）的施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规。
1.0.2 本规适用于工业与民用建筑中设置的自动喷水灭火系统的施工、验收及维护管理。
1.0.3 自动喷水灭火系统的施工、验收及维护管理，除执行本规的规定外，尚应符合国家现行的有关标准、规的规定。
2术语自动喷水灭火系统性能及使用条件符合有关技术要求，处于发生火灾时能立即动作、喷水灭火的状态。
2.0.2 系统组件 system components组成自动喷水灭火系统的喷头、报警阀组、压力开关、水流指示器、消防水泵、稳压装置等专用产品的统称。
2.0.3 监测及报警控制装置 equipments for supervisery and alarm control services对自动喷水灭火系统的压力、水位、水流、阀门开闭状态进行监控，并能发出控制信号和报警信号的装置。
2.0.4 稳压泵pressure maintenance pumps能使自动喷水灭火系统在准工作状态的压力保持在设计工作压力围的一种专用水泵。
2.0.5 喷头防护罩 sprinkler guards and shields保护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。
2.0.6 末端试水装置inspector's test connection安装在系统管网或分区管网的末端，检验系统启动、报警及联动等功能的装置。
2.0.7 消防水泵 fire pump符合现行国家标准《消防泵》GB 6245要求的水泵。
3基本规定3.1质量管理3.1.2 系统施工应按设计要求编写施工方案。
施工现场应具有必要的施工技术标准、健全的施工质量管理体系和工程质量检验制度，并应按本规附录B的要求填写有关记录。
3.1.3 自动喷水灭火系统施工前应具备以下条件：1 施工图应经审查批准或备案后方可施工。
平面图、系统图（轴测图、展开系统原理图）、施工详图等图纸及说明书、设备表、材料器材表等技术文件应齐全。
干式自动喷水灭火系统基本知识讲解
干式自动喷水灭火系统1.系统用途用于环境温度低于4℃，或高于70℃的场所。
如北方地区、冷库、蒸汽机房等2.系统结构干式系统结构示意图干式系统由闭式洒水喷头、水流指示器、干式报警阀组，以及管道和供水设施等组成，而且配水管道内充满用于启动系统的有压气体。
3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。
这时干式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（干式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域，另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
5.系统各部件构成及用途5.1 干式报警阀5.1.1 干式报警阀结构及安装示意图如下图所示5.5.1.2 干式报警阀工作原理：伺应状态工作状态无加速器的干式报警阀工作原理5.1.3主阀结构图2－8 主阀结构示意图主阀由阀体、内座圈、外座圈、阀瓣组件、阀盖等零部件组成（见图2-8）。
阀瓣组件和内外座圈将主阀分为三个部分，即上腔、中间腔和下腔。
上腔为关闭的阀瓣以上部分的阀腔，与系统管网相连，充有压力气体；中间腔为关闭的阀瓣与内、外座圈围成的环状空间，因阀瓣同时封闭外座圈和内座圈，所以中间腔既不与上腔相通，又不与下腔相通，而通过孔道与大气相通；下腔为关闭的阀瓣以下部分的阀腔，与供水侧管道相连，充有压力水。
阀瓣关闭时，下腔压力水对阀瓣的作用面积小于上腔压力气体对阀瓣的作用面积，这二者的比即为差动比。
本厂生产的干式阀差动比约为1:5。
即可认为，只需供水压1/4的充气压，便能克服水压产生的推力，将阀瓣封闭。
根据差动比，对照不同的供水压力，下表给出合适的充气压力。
5.1.3.1 阀瓣组件阀瓣组件是干式报警阀主阀的重要部件，由阀瓣体、阀瓣密封垫、压板、扣爪、拉簧等零件组成，如图2－7所示，起着密封阀门的作用。
自动喷水灭火系统施工及验收规范GB50261-96
自动喷水灭火系统施工及验收规范GB50261-96１总则1.0.1 为保障自动喷水灭火系统（或简称系统）的施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于建筑物、构筑物设置的自动喷水灭火系统的施工、验收及维护管理。
1.0.3 自动喷水灭火系统的施工、验收及维护管理，除执行本规范的规定外，尚应符合国家现行的有关标准、规范的规定。
２术语2.0.1 准工作状态 condition of prepare operating自动喷水灭火系统设备性能及使用条件符合有关技术要求，发生火灾时，能立即动作、喷水灭火的状态。
2.0.2 系统组件 system components组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。
2.0.3 监测及报警控制装置 equipments for supervisery and alarm control services对自动喷水灭火系统的某些部位进行监控并能发出控制信号和报警信号的装置。
2.0.4 稳压泵 pressure maintenance pumps能使自动喷水灭火系统的压力保持在设计工作压力范围内的一种专用水泵。
2.0.5 喷头防护罩 sprinkler guards and shields保护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。
2.0.6 取消2.0.7 末端试水装置 end water-test equipments安装在系统管网或分区管网的末端，检验系统启动、报警或联动功能的装置。
３施工准备3.0.1 自动喷水灭火系统的施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担。
3.0.2 自动喷水灭火系统施工前应具备下列条件：3.0.2.1 设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全；3.0.2.2 设计单位应向施工单位进行技术交底；3.0.2.3 系统组件、管件及其它设备、材料，应能保证正常施工；3.0.2.4 施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。
自动喷淋系统施工方案
自动喷淋系统施工方案第一节自动喷淋系统施工方案1施工条件喷淋管道安装所需要的基准线已测定并标明。
各机电专业管道综合标高已制定完成，具备安装条件。
2施工流程准备施工→材料入场→放线定位→材料加工→主管路安装→管道试压、冲洗→支管安装→管道试压→阀门设备安装→系统灌水→功能试验→联动调试→验收。
3自动喷水灭火系统施工工艺1）设备材料要求⑴喷淋系统的水流指示器、信号阀等主要组件的规格型号参照发包方提出技术规范配置，配件齐全，铸造规矩，表面光洁无裂纹。
⑵喷洒头的规格、类型，动作温度应符合设计要求，外型规矩，丝扣完整，感温泡无破碎和松动。
⑶自动喷水系统采用镀锌钢管，管径≥100的沟槽连接，管径＜100的丝扣连接。
⑷管道的规格、压力等级、加工质量应符合设计要求。
⑸管道表面应无斑疤、裂纹、严重锈蚀等缺陷，管子的厚度均匀一致，圆度符合规范要求。
⑹消防专用装备应有产品说明书、及格证、消防局部的检测报告或使用答应证；资料应有材质单和及格证。
2）安装质量标准(1)丝扣连接：A、截管应符合下列要求：a)截管宜接纳锯床，不得接纳砂轮切割。
当接纳盘踞切割时其转速不宜大于800r/min。
b)当采用手工锯截管时，其锯面应垂直管轴心，并应加润滑剂油冷却、润滑也要用水冷却。
B、套丝应符合下列要求套丝应接纳自动套丝机或手工管螺纹铰板进行；套丝及应用润滑剂油润滑；圆锥型管螺纹应符合GB/T7206的要求，并应用标准螺纹规定检验.C、管端清理加工应符合下列要求：应用细锉将金属管真个毛边修光；应采用棉回丝和毛刷清除管端和螺纹内的油，水和金属切屑；管端、管螺纹清理加工后，应进行防腐、密封处理.⑵管道沟槽安装工艺2)将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。
3)将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。
4)缓缓压下千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。
消防喷淋规范
消防喷淋规范作者:忘往昔提交日期:2009-2-19 9:58:00, 总则1.0.1 为保障自动喷水灭火系统(或简称系统)的施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于建筑物、构筑物设置的自动喷水灭火系统的施工、验收及维护管理。
1.0.3 自动喷水灭火系统的施工、验收及维护管理，除执行本规范的规定外，尚应符合国家现行的有关标准、规范的规定。
, 术语2.0.1 准工作状态 condition of prepare operating自动喷水灭火系统设备性能及使用条件符合有关技术要求，发生火灾时，能立即动作、喷水灭火的状态。
2.0.2 系统组件 system components组成自动喷水灭火系统的喷头、报警阀、水力警铃、压力开关、水流指示器等专用产品的统称。
2.0.3 监测及报警控制装置 equipments for supervisery and alarmcontrol services对自动喷水灭火系统的某些部位进行监控并能发出控制信号和报警信号的装置。
2.0.4 稳压泵 pressure maintenance pumps能使自动喷水灭火系统的压力保持在设计工作压力范围内的一种专用水泵。
2.0.5 喷头防护罩 sprinkler guards and shields保护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。
2.0.6 取消2.0.7 末端试水装置 end water-test equipments安装在系统管网或分区管网的末端，检验系统启动、报警或联动功能的装置。
, 施工准备3.0.1 自动喷水灭火系统的施工应由通过专业培训、考核合格，并经审核批准的施工队伍承担。
3.0.2 自动喷水灭火系统施工前应具备下列条件:3.0.2.1 设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全;3.0.2.2 设计单位应向施工单位进行技术交底;3.0.2.3 系统组件、管件及其它设备、材料，应能保证正常施工;3.0.2.4 施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。
自动喷水灭火系统施工及验收规范 GB50261-.
1 总则之蔡仲巾千创作1.0.1 为包管自动喷水灭火系统（简称系统）的施工质量和使用功能，减少火灾危害，呵护人身和财富平安，制定本规范。
1.0.2 本规范适用于工业与民用建筑中设置的自动喷水灭火系统的施工、验收及维护管理。
1.0.3 自动喷水灭火系统的施工、验收及维护管理，除执行本规范的规定外，尚应符合国家现行的有关尺度、规范的规定。
2 术语2.0.1 准工作状态 condition of standing by 自动喷水灭火系统性能及使用条件符合有关技术要求，处于发生火灾时能立即动作、喷水灭火的状态。
2.0.2 系统组件 system components 组成自动喷水灭火系统的喷头、报警阀组、压力开关、水流指示器、消防水泵、稳压装置等专用产品的统称。
2.0.3 监测及报警控制装置 equipments for supervisery and alarm control services 对自动喷水灭火系统的压力、水位、水流、阀门开闭状态进行监控，并能发出控制信号和报警信号的装置。
2.0.4 稳压泵pressure maintenancepumps 能使自动喷水灭火系统在准工作状态的压力坚持在设计工作压力范围内的一种专用水泵。
2.0.5 喷头防护罩 sprinkler guards and shields 呵护喷头在使用中免遭机械性损伤，但不影响喷头动作、喷水灭火性能的一种专用罩。
2.0.6 末端试水装置inspector's testconnection 装置在系统管网或分区管网的末端，检验系统启动、报警及联动等功能的装置。
2.0.7 消防水泵 firepump 符合现行国家尺度《消防泵》GB 6245要求的水泵。
3 基本规定3.1 质量管理3.1.1 自动喷水灭火系统的分部、分项工程应按本规范附录A划分。
3.1.2 系统施工应按设计要求编写施工方案。
施工现场应具有需要的施工技术尺度、健全的施工质量管理体系和工程质量检验制度，并应按本规范附录B的要求填写有关记录。
高压细水雾说明书
as commercial and civil buildings. At the same time, it can also be applied to local places. High pressure water mist fire extinguishing system is mainly including pumps, pump controller, regional control valves, water mist sprinkler, header pipe, safety relief valve, pressure sensors, pressure gauge, filter, high pressure ball valve, stainless steel, fire detection etc.
八、 高压细水雾特点优势
Advantages of high pressure water mist
九、 高压细水雾应用标准
Application standard of High pressure water mist
3
高压细水雾自动灭火系统设计使用说明书
High pressure water mist fire extinguishing system design specification automatically
1.1 概述
Summary
1.2 工作原理
Working principle
1.3 高压细水雾应用分类
Application classification
1.4
性能特点
Features
二、 动作原理
Second, Action principle
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11.建筑高度>100m的超高层建筑(卫生间、厕所除外)
12.高层民用建筑物顶层附设的观众厅、会议厅
13.Ⅰ、Ⅱ、Ⅲ类停车库、多层停车库和底层停车库
14.人防工程的下列部位：使用面积>1000 m2的商场、医院、旅馆、餐厅、展览厅、旱冰场、体育场、舞厅、电子游艺厅、丙类生产车间、丙类和丁类物品库房等；>800个座位的电影院、礼堂的观众厅，且吊顶下表面至观众席地面>8米时，舞台面积>200 m2时
3.文化遗产建筑：木结构古建筑物、国家文物保护单位等
4.工业建筑：食品、家用电器、玻璃制品等工厂的备料与生产车间
Ⅱ
1.民用建筑：书库、舞台(葡萄架除外)、骑车车停车场、总建筑面积5000m2以上的商场，总建筑面积1000m2以上的地下商场，物品高度捕超过3.5m的自选商场。
2.工业建筑：棉毛麻丝及化纤的纺织，织物及制品、木材木器及胶合板、谷物加工、烟草及制品、饮用酒(啤酒除外)、皮革及制品、制药等工厂的备料与生产车间
课程设计
沈阳金杯汽车办公楼自动喷水灭火系统设计（层高4.4米）
学生姓名：杨志
指导教师：郑丹
专业班级：安全09-2
学号：0903030221
时间：
综合成绩：
摘要
通过对沈阳金杯汽车有限公司办公楼进行自动喷水灭火系统的设计，让我们对自动喷水灭火系统的组成、工作原理及特点有一个全面的了解，对自动喷水灭火系统的设计思路、设计方法及注意事项有了清晰的认识和深刻的理解。自动喷水灭火系统与其他灭火系统的联合应用问题，加深了我们对整个建筑防火问题的认识，对将来建筑防火问题的研究，特别是自动喷水灭火系统的研究有很大的推动作用。
5.人防工程内代替防火墙的防火卷帘的上部
设置雨淋喷水系统
1.火柴厂的氯酸钾压碾厂房
2.建筑面积超过60 m2或储存质量超过2t硝化棉、喷漆棉、赛璐璐胶片、硝化纤维库房
3.建筑面积超过100 m2生产、使用硝化棉、喷漆棉、赛璐璐胶片、硝化纤维厂房
4.日装瓶数超过3000瓶液化石油气储配站的灌瓶间、买瓶间
办公楼南部20m处有市政给水管埋设，管径为400Dgmm，管顶埋深为室外地面以下1.5m，供水水压常年可保证100kPa，水质符合饮用水标准。
水源充足，因此此建筑系统选型湿式、闭式自动喷水灭火系统。不仅如此，湿式自动喷水灭火系统还具有应用广泛、灭火速度快、控火率较高、系统相对简单的特点。
最不利点工作压力9.8×104Pa。
(6)水流指示器：水流动时，输出电信号，指示火灾区域。
(7)压力开关：报警阀开启时，发出电信号。
(8)延迟器：延迟报警时间，克服水压变化引起的误报警。
(9)末端试水装置：试验末端水压及系统联动功能。
(10)试验喷头：安装于屋顶，每年校验喷头性能。
(11)压力表：观察系统水压是否正常。
(12)止回阀：单向补水，防止压力变化引起报警阀误动作。
(13)火灾信号传感器：感应火灾信号。
(14)火灾报警控制器：接受报警信号并发出控制指令。
(15)信号阀：供水控制阀，阀门关闭时输出电信号。
(16)过滤器：过滤水中杂质。
(17)泄水阀：系统检修时排空放水。
(18)试验阀：试验报警阀功能及警铃报警功能。
(19)节流器：节流排水，与延迟器共同工作。
(20)闸阀：开启管路，控制流量大小。
1.5
每个喷头的排水量为 (其中P=0.10MPa)(4-1)
=80L/min
=1.33L/s
喷头的布置间距 (其中q=80L/min，qu=4L·min-1·m-2)(4-2)
=4.47m
按正方形布置，同一根配水支管上喷头的间距及相邻配水支管的间距取为4.4m，喷头与端墙的最大距离为2.2m。
易熔合金洒水喷头
适用于外观要求不高，腐蚀性不大的工厂、仓库和民用建筑
直立型洒水喷头
适用安装在管路下面经常有移动物体的场所、尘埃较多的场所
下垂型洒水喷头
适用于各种保护场所
边墙型洒水喷头
安装空间狭窄，通道装建筑
吊顶型洒水喷头
属装饰型喷头，可安装于旅馆、客厅、餐厅、办公室等建筑
普通型洒水喷
可直立、下垂安装，适用于有可燃吊顶的房间
4.省级邮政楼的信函和包裹分检闸、邮袋库
5.每层面积>3000 m2或建筑面积>9000 m2的百货楼、展览楼
6.设有空气调节系统的旅馆、综合办公楼的走道、办公室、餐厅、商店、库房和无楼层服务的客房
7.飞机发动机试验台的准备部位
8.国家级文物保护单位的重点砖木或木结构建筑
9.一类高层民用建筑(普通住宅、教学楼、普通旅馆、办公楼以及建筑中不宜用水扑救的部位除外)的主体建筑和主体建筑相邻的附属建筑物的下列部位：舞台、观众厅、展览厅、多功能厅、门厅、电梯厅、舞厅、餐厅、厨房、商场营业厅和保龄球房等公共活动用房；走道(电信楼内走道除外)、办公室和每层无服务台的客房；>25辆的汽车停车库和可燃品库房；自动扶梯底部和垃圾道顶部；避难层或避难区
2.占地面积>1000 m2的棉、麻、丝、毛、化纤、毛皮及其制品库房；占地面积>6000 m2的香烟、火柴库房；建筑面积>500 m2的可燃物品仓库；可燃、难燃品的高架仓库和高层库房(冷库除外)；省级以上或藏书>100万册图书馆的书库
3.>1500个座位的剧院观众厅、舞台上部(屋顶采用金属构件时)、化妆室、道具室、贵宾室；>2000个座位的会堂或礼堂的观众厅、舞台上部、储藏室、贵宾室；>3000个座位的体育馆、观众厅的吊顶上部、贵宾室、器材间、运动员休息室
5.超过1500个座位的剧院和超过2000个座位的会堂舞台的葡萄架下部
6.建筑面积超过400 m2的演播室、录音室
7.建筑面积超过500 m2的电影摄影棚
8.乒乓球场的扎胚、切片、磨球、来自球检验部位设有空气调节系统的旅馆、综合办公楼的走道、办公室、餐厅、商店、库房和无楼层服务的客房应设置闭式喷水灭火系统。
3.2
灭火前管网充满水，湿式报警阀上下腔压力相等，着火时，温度达到一定值时，闭式喷头爆裂，有喷头喷出压力水，喷水管网水压下降，使湿式报警阀片上移，首先由高位水箱供水进行灭火，同时经延迟器，水力警铃报警，当水压不足时，经压力开关把信号传达到控制器，同时控制器启动喷淋泵继续供水灭火。
4
4.
设置场所的火灾危险等级，应根据其用途，容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
3
3.1
(1)闭式喷头：正常情况下，喷头处于封闭状态。当有火灾发生且温度达到动作值时喷头开启喷水灭火。
(2)高位水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。
(3)消防水池：当高位水箱的水用完以后继续供水灭火。
(4)水力警铃：报警阀开启时，发出音响信号。
(5)湿式报警阀：系统控制阀，开启时可输出报警水流信号。
4.
表4-6同一根配水支管上喷头或相邻配水支管的最大间距
喷水强度/L·min-1·m-2
正方形布置的边长/m
矩形或平行四边形布置的长边边长/m
一只喷头的最大保护面积/m2
喷头与端墙的最大距离/m
4
4.4
4.5
20.0
2.2
6
3.6
4.0
12.5
1.8
8
3.4
3.6
11.5
1.7
≥12
3.0
3.6
9.0
此次针对沈阳金杯汽车有限公司办公楼进行自动喷水灭火系统设计，可以加强我们对自动喷水灭火系统的理解，熟悉系统的组成、原理和作用，掌握系统的水利计算方法，对做好自动喷水灭火系统条件下的消防安全工作意义重大。
1
沈阳金杯汽车有限公司办公楼建筑高度为8.8m，层数是2层，每层4.4m，有一地下室，高度亦为4.4m，建筑总面积约3000㎡，火灾危险等级为轻危险级。此建筑为钢筋混凝土结构，使用年限50年，室内外高度差为0.6m，冻土深度为1.1m，当地最高环境温度为38℃，冬季有供暖。
Ⅲ
A组塑料与橡胶及其制品，沥青制品等
建筑高度24m以下的旅馆、办公楼及仅在走廊设置闭式系统的建筑物的火灾危险等级为轻危险级，因此此建筑的火灾危险等级为轻危险级。
4.
表4-2自动喷水灭火系统设计参数
设置场所危险等级
喷水强度/L·min-1·m-2
系统作用面积/m2
喷头工作压力/MPa
轻危险级
4
160
0.10
关键词：自动喷水灭火系统；建筑防火；设计
前言
自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件以及管道、供水设施组成的自动灭火系统。自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。该系统是当今世界上公认的最为有效、应用最广泛的自救灭火设施，具有安全可靠、经济实用、灭火成功率高等优点。自动喷水灭火系统扑灭初期火灾的效率在96%以上。
2
表2-1各类自动喷水灭火系统的设置原则
自喷水灭火系统动类型
设 置 原 则
设置闭式喷水灭火系统(常用的是湿式、干式、预作用)
1.≥50000纱锭的棉织厂的开包、清花车间：等于或大于5000锭的麻织厂的分级、梳麻车间；服装、针织高层厂房；面积>1500 m2的木器厂房；火柴厂的烤梗、筛选部位；泡沫塑料厂的预发、成型、切片、压花部位
干式下垂型洒水喷头
专用于干式喷水灭火系统的下垂型喷头
特殊喷头
自动启闭洒水喷头
具有自动启闭功能，凡需降低水渍损失的场所均适用
