风电塔筒通用制造工艺
风塔塔筒制作工艺1-质检讲解

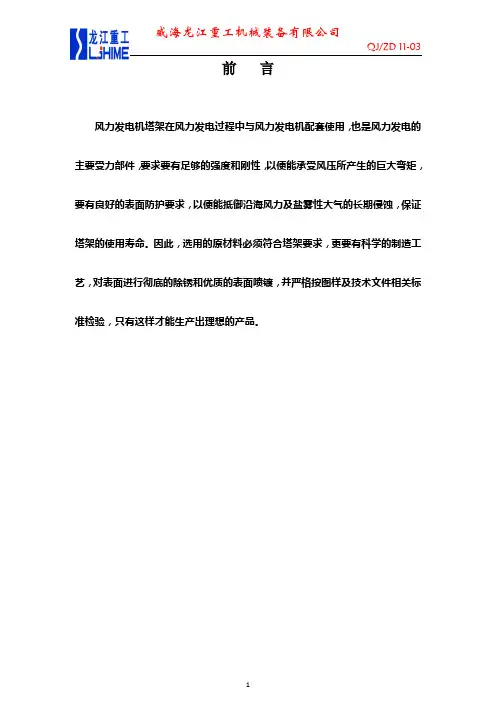

前言风力发电机塔架在风力发电过程中与风力发电机配套使用，也是风力发电的主要受力部件，要求要有足够的强度和刚性，以便能承受风压所产生的巨大弯矩，要有良好的表面防护要求，以便能抵御沿海风力及盐雾性大气的长期侵蚀，保证塔架的使用寿命。
因此，选用的原材料必须符合塔架要求，更要有科学的制造工艺，对表面进行彻底的除锈和优质的表面喷镀，并严格按图样及技术文件相关标准检验，只有这样才能生产出理想的产品。
本工艺适用于本公司风电塔架的制作。
2、编制依据2.塔架总图及相关零部件图。
2.2风塔塔架技术条件。
3、风塔塔架制作工艺流程4、制作工艺H 原材料入厂检验 H 材料复验及焊接工艺评定K 数控切割下料 K 坡口加工 K 滚弧K 纵缝焊接 K 回圆 H VT UT K 法兰与相邻筒节组对 K 环缝焊接 H VT UT RT H 外观处理、火焰矫形H 喷漆 包装发运K: 关键工序 H ：停检点K 筒体与筒体依次组对H VT UT RTK 环缝焊接H VT UT RT K 开孔并组对焊接门框H 检测塔架同轴度平行度等H VT MT K 定位并焊接风塔附件4.1.1法兰入厂检验及复验法兰应有完整合格的产品出厂证明：材料合格证，制造和检查记录报告，报关单，有化学成分、力学性能复验报告、无损探伤报告、热处理报告等。
法兰必须由锻造和辗环工艺生产并且经过热处理的无缝热轧环。
锻造比至少为4:1。
按图纸检查法兰尺寸。
法兰四面整体进行100%的超声波复验，按JB/T4730.3-2005规定Ⅱ级为合格。
法兰四面整体进行100%的磁粉复验，按JB/T4730.4-2005规定Ⅰ级为合格。
按批次交第三方进行化学成分、力学性能复验。
4.1.2钢板入厂检验及复验主体及门框材料必须要有完整的质量证明书、合格证以及完整的标识及合格的Ⅱ级探伤板证明，其内容必须符合GB/T1591-94《低合金高强度结构钢》的技术要求。
钢板外观质量：钢板表面不得有裂纹、折叠、结疤、夹杂和重皮；表面锈蚀、麻点或划痕等缺陷的深度不得大于该钢板允许负偏差的1/2。
风电塔筒制作技术及质量控制分析
风电塔筒制作技术及质量控制分析风电塔是风力发电系统的重要组成部分，它主要用于安装风力发电机组和支撑风力叶片。
风电塔筒的制作技术及质量控制对于风电系统的安全运行和发电效率起着至关重要的作用。
本文将从风电塔筒制作技术和质量控制两个方面进行分析。
一、风电塔筒制作技术1.原材料选择：风电塔筒一般采用钢材作为主要原材料，其选材应符合相关国家标准和行业规范，同时要求具有足够的强度和韧性。
常用的钢材有Q235B、Q345B等。
在选材时要考虑到塔筒的受力情况和气候环境，选择合适的抗风载荷和耐腐蚀性能的钢材。
2.制造工艺：风电塔筒的制造工艺主要包括板材成型、焊接、切割、酸洗、热处理等工艺环节。
其中焊接是制造风电塔筒的关键工艺，焊接质量的好坏直接关系到风电塔的使用安全和寿命。
焊接工艺要符合相关标准要求，同时要避免焊接过程中产生的焊接变形和应力集中等问题。
3.加工设备：风电塔筒制作过程需要用到各种加工设备，如数控切割机、辊压机、焊接机等。
这些设备的性能和精度直接关系到风电塔筒的质量和尺寸精度，因此在制作过程中要确保设备的正常运行和维护。
二、风电塔筒质量控制分析1.尺寸精度控制：风电塔筒的尺寸精度对于安装风力发电机组和支撑风力叶片具有重要意义，尤其是大型风电塔更加注重尺寸精度的控制。
在制作过程中要定期检测和调整加工设备，确保风电塔筒的尺寸精度符合设计要求。
2.焊接质量控制：风电塔筒的焊接质量直接关系到风电塔的安全和使用寿命。
在焊接过程中要严格按照相关标准进行操作，避免焊接缺陷和焊接变形等质量问题，同时要对焊缝进行无损检测，确保焊接质量符合要求。
3.表面处理控制：风电塔筒表面处理主要包括除锈、喷砂和防腐涂装等工艺。
这些工艺的质量直接关系到风电塔筒的耐腐蚀性能和外观质量，因此在制作过程中要严格执行相关工艺要求，确保表面处理质量。
4.质量检测控制：风电塔筒制作完成后需要进行全面的质量检测，包括尺寸检测、焊接质量检测、表面处理质量检测等。
风电塔筒制造工艺
例放出实样：当构件较大时可绘制下料图。 3,大样检查与施工图未尽尺寸的获取
1)施工图没有注明和无法注明的尺寸与角度，应在放样时取得。 2)大样完成后应由有矣技术人员和貭检人员认真检查。 4,号料 1)下料规格的合理排列，也就是说，在需要切割的每一张钢板上 如何合理安排所用规格，使之不剩料边、料头，尽量提高材料的利用 率。下料工将同材貭、同厚度的用料，按宽度、长度、数量汇总，作 出排板图，套裁切割后再用油漆写明图号。 5.切割 1)割口量与组对间隙的计萛
塔筒制作 门框制作 筒内附件制作
法兰心配件 复验
进料 切割 坡口加工
进料 切割 折弯
1
进料 切割 打磨
卷板 纵缝组对 纵缝焊接 无损检验 塔筒整园 检验
打磨 组对 焊接 矫正处理 检验
折弯 组对 焊接 检验
法兰与筒节组对
节与节组对
环缝焊接
环缝焊接
清除超标缺陷 处 理
处理
清除超标缺陷
无损检验
无损检验
3
4) 审图时发现的问题要及时向设计部门请示，经设计部门修改，不 得擅自修改。
5) 施工图低必须经专业人員认真审核后，下达生产车间，专业技术 人員汇同车间技术员对生产者进行技术交底。
2,放样设施及条 1)放样前，放样人員必须熟悉施工图和工艺要求，核对构件与构件
相应连接的几何尺寸及连接有否不当之处。 2)放样使用的钢下、弯展、盘尺，必须经计量单位检验合格，丈量
塔筒实际下料尺寸=名义尺寸﹢割口量﹢公差尺寸﹢焊接收
4
缩量。
2)割口量
表 2-1
自动切割量(mm)
风力发电机塔筒的加工工艺流程
风力发电机塔筒的加工工艺流程
风力发电机塔筒的加工工艺流程可以分为以下几个步骤：
1. 材料准备：选择合适的材料，一般使用钢材。
2. 切割：根据设计要求，将材料切割成合适的长度。
3. 焊接：将切割好的材料进行焊接，将多个零件连接成整体。
4. 受热处理：对焊接后的塔筒进行受热处理，以获得所需的材料性能。
5. 加工：对焊接后的塔筒进行加工，包括钻孔、铣削、车削等工序，以达到设计要求。
6. 表面处理：对加工后的塔筒进行除锈、喷漆等表面处理，以提高耐候性和美观度。
7. 装配：将加工好的各个部件进行装配，包括组装塔身、安装塔座等。
8. 检验：对装配好的风力发电机塔筒进行严格的检验，包括材料检验、尺寸检验、焊接检验等。
9. 质量控制：对加工过程中的各个环节进行质量控制，确保塔筒的质量和安全性。
10. 包装和运输：将加工好的风力发电机塔筒进行包装和运输，
以确保在运输过程中不受损坏。
以上是风力发电机塔筒的加工工艺流程的一般步骤，具体的流程可能会因制造厂家和项目要求而略有差异。
风电塔筒制造工艺

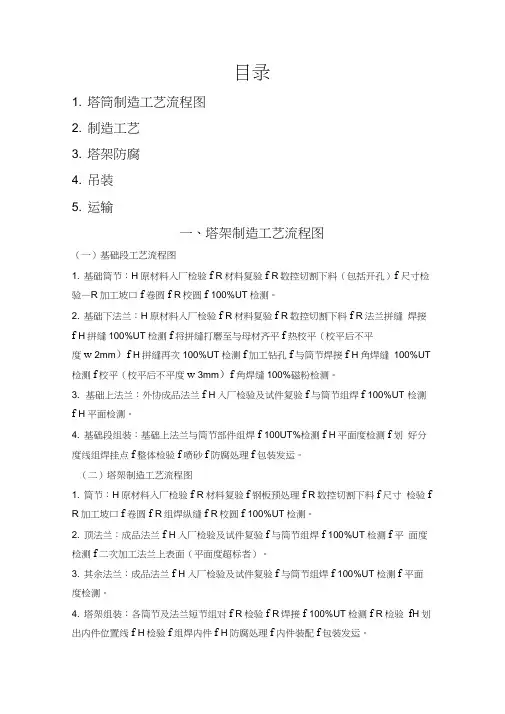

目录1. 塔筒制造工艺流程图2. 制造工艺3. 塔架防腐4. 吊装5. 运输一、塔架制造工艺流程图（一）基础段工艺流程图1. 基础筒节：H原材料入厂检验f R材料复验f R数控切割下料（包括开孔）f 尺寸检验—R加工坡口f卷圆f R校圆f 100%UT检测。
2. 基础下法兰：H原材料入厂检验f R材料复验f R数控切割下料f R法兰拼缝焊接f H拼缝100%UT检测f将拼缝打磨至与母材齐平f热校平（校平后不平度w 2mm）f H拼缝再次100%UT检测f加工钻孔f与筒节焊接f H角焊缝100%UT 检测f校平（校平后不平度w 3mm）f角焊缝100%磁粉检测。
3. 基础上法兰：外协成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT 检测f H平面检测。
4. 基础段组装：基础上法兰与筒节部件组焊f 100UT%检测f H平面度检测f划好分度线组焊挂点f整体检验f喷砂f防腐处理f包装发运。
（二）塔架制造工艺流程图1. 筒节：H原材料入厂检验f R材料复验f钢板预处理f R数控切割下料f尺寸检验f R加工坡口f卷圆f R组焊纵缝f R校圆f 100%UT检测。
2. 顶法兰：成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT检测f平面度检测f二次加工法兰上表面（平面度超标者）。
3. 其余法兰：成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT检测f 平面度检测。
4. 塔架组装：各筒节及法兰短节组对f R检验f R焊接f 100%UT检测f R检验f H划出内件位置线f H检验f组焊内件f H防腐处理f内件装配f包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度＞0.5mm 的咬边等缺陷，焊接接头的焊缝余高h 应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
风电塔筒制造工艺
目录1. 塔筒制造工艺流程图2. 制造工艺3. 塔架防腐4. 吊装5. 运输、塔架制造工艺流程图（一）基础段工艺流程图1. 基础筒节：H原材料入厂检验f R材料复验f R数控切割下料（包括开孔）f 尺寸检验—R加工坡口f卷圆f R校圆f 100%UT检测。
2. 基础下法兰：H原材料入厂检验f R材料复验f R数控切割下料f R法兰拼缝焊接f H 拼缝100%UT检测f将拼缝打磨至与母材齐平f热校平（校平后不平度w 2mm）f H拼缝再次100%UT检测f加工钻孔f与筒节焊接f H角焊缝100%UT检测f 校平（校平后不平度w 3mm）f角焊缝100%磁粉检测。
3. 基础上法兰：外协成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT 检测f H 平面检测。
4. 基础段组装：基础上法兰与筒节部件组焊f 100UT%检测f H平面度检测f划好分度线组焊挂点f整体检验f喷砂f防腐处理f包装发运。
（二）塔架制造工艺流程图1. 筒节：H原材料入厂检验f R材料复验f钢板预处理f R数控切割下料f尺寸检验f R 加工坡口f卷圆f R组焊纵缝f R校圆f 100%UT检测。
2. 顶法兰：成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT检测f平面度检测f二次加工法兰上表面（平面度超标者）。
3. 其余法兰：成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT检测f 平面度检测。
4. 塔架组装：各筒节及法兰短节组对f R检验f R焊接f 100%UT检测f R检验f H划出内件位置线f H检验f组焊内件f H防腐处理f内件装配f包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1 ）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度＞0.5mm 的咬边等缺陷，焊接接头的焊缝余高h 应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
风电塔筒制作技术及质量控制分析
风电塔筒制作技术及质量控制分析风电塔筒是风力发电机组的重要组成部分，主要用于支撑发电机组大风作用下的稳定运行。
塔筒的制作技术和质量控制对于保证风力发电机组的安全运行和发电效率至关重要。
本文将对风电塔筒的制作技术和质量控制进行分析。
1. 材料选择：风电塔筒多采用结构钢材料，如Q345等。
材料选择应根据工程要求和设计要求进行，确保材料强度和韧性满足要求。
2. 制作工艺：风电塔筒的制作工艺包括下料、打磨、焊接、矫直等工序。
首先根据设计图纸进行下料，然后对下料的工件进行打磨，确保工件表面的平整度和光洁度。
接下来进行焊接工艺，将工件进行焊接，确保焊缝的质量。
最后进行矫直工艺，对焊接后的工件进行矫直，确保工件的几何形状和垂直度。
3. 检测方法：制作过程中需要进行各种检测和试验，以确保风电塔筒的质量。
常用的检测方法包括超声波检测、磁粉检测、尺寸检测等。
超声波检测主要用于检测焊接缺陷和工件的内部缺陷；磁粉检测主要用于检测焊缝和工件表面的裂纹和缺陷；尺寸检测主要用于检测工件的几何形状和尺寸。
1. 质量控制目标：风电塔筒的质量控制目标是确保制造过程中的每个环节都符合设计要求和工艺要求，以及确保风电塔筒的强度和稳定性满足要求。
2. 质量控制措施：质量控制措施包括原材料控制、制作工序控制、检测控制等。
原材料控制主要包括对材料的进货检验和材料的储存保护；制作工序控制主要包括制作工序的操作规程和操作规范的制定和执行；检测控制主要包括对制作过程中的各个环节进行检测和试验，以及对成品进行质量检验。
3. 质量控制流程：质量控制流程主要包括设计审核、工艺审核、制作过程控制、质量检验和整改措施等环节。
在设计审核环节，对设计图纸进行审核，确保设计符合工程和安全要求；在工艺审核环节，对制作工艺和工艺规程进行审核，确保工艺符合设计和制造要求；在制作过程控制环节，对制作过程进行监控和控制，确保制作过程符合设计和工艺要求；在质量检验环节，对成品进行质量检验，确保产品质量符合要求；在整改措施环节，对发现的问题和不合格品进行整改和处理，确保产品质量达标。
风电塔筒制作技术及质量控制分析
风电塔筒制作技术及质量控制分析风能是一种无限可持续的能源资源，风电塔塔筒作为风力发电装置的重要组成部分，其制作技术和质量控制直接关系到风电塔的安全性和发电效率。
本文将就风电塔筒制作技术及质量控制进行深入分析。
一、风电塔筒制作技术1. 材料选择风电塔筒一般采用碳素钢或合金钢，其中碳素钢主要用于塔筒底部和机舱连接部分，而合金钢则用于塔筒的主体部分。
在选择材料时要考虑到塔筒的承载能力、安全性和使用寿命，同时还要考虑成本和加工难度，因此在选择材料时需要进行严格的考量和分析。
2. 结构设计风电塔筒的结构设计应满足强度、稳定性和刚度等方面的要求，同时还要考虑到制作工艺的可行性和加工难度。
为了保证风电塔的安全性和稳定性，结构设计需要经过详细的计算和模拟分析，确保设计方案的合理性和可行性。
3. 制作工艺风电塔筒的制作工艺一般包括板材切割、焊接、涂漆等多个环节。
在板材切割方面，需要保证尺寸的精确度和表面质量，以满足后续工艺的要求；在焊接方面，需要注意焊缝的质量和工艺参数的选择，确保焊接质量和强度；在涂漆方面，需要选择合适的防腐蚀涂料和施工工艺，以延长塔筒的使用寿命。
4. 质量控制风电塔筒的质量控制涉及到每一个制作环节，需要对原材料进行严格的检验和把关，同时在制作过程中需要进行多道工序的质量检验，确保每一个环节的质量合格，最终确保风电塔筒的整体质量达标。
二、风电塔筒质量控制分析1. 材料质量控制风电塔筒的材料质量控制是保证风电塔安全稳定运行的基础。
在材料采购过程中，需要选择正规的供应商并对材料进行严格的质量把关，确保符合设计要求和标准要求。
在接收材料时需要进行外观检验和化学成分分析，以保证材料的质量达标。
3. 质量管理体系风电塔筒的质量控制需要建立完善的质量管理体系，确保质量控制的全程跟踪和管理。
在制作过程中需要对每一个关键环节进行记录和归档，以便后期的质量反馴和问题分析。
同时需要建立质量检验和反馈机制，对于出现的质量问题要及时处理和解决，以确保风电塔筒的整体质量达标。
风电塔筒通用制造工艺介绍
风电塔筒通用制造工艺介绍1. 引言风电塔筒是风能发电机组的重要组成部分，承载着风机和风力发电机的重量，并为其提供稳定的支撑结构。
本文将介绍风电塔筒的通用制造工艺，包括材料选择、焊接工艺、机械加工等方面。
2. 材料选择风电塔筒一般采用高强度低合金钢作为材料，以满足对强度和耐久性的要求。
常用的材料包括Q345（国内材料）和ASTM A572等（国际材料）。
材料的选择应考虑强度、焊接性能、耐久性、成本等因素。
在选择材料时，还需考虑到生产和加工的可行性，以确保生产效率和质量。
3. 制造工艺3.1 塔筒板材切割首先，根据风电塔筒的设计图纸，将所选材料切割成合适的尺寸。
常用的切割方法包括等离子切割、火焰切割和激光切割等，根据具体情况选择合适的切割工艺。
3.2 胶接焊接将切割好的板材进行弯曲成筒状，并使用胶接焊接工艺将板材的边缘连接在一起。
胶接焊接需要保证焊缝的质量和可靠性，一般采用自动化焊接机器人进行操作，确保焊缝的一致性和工艺稳定性。
3.3 筒体整形经过焊接后，需要对筒体进行整形加工，以达到设计要求的形状和尺寸。
常用的整形加工方法包括辊压、碾压和拉伸等。
整形加工过程中需要注意保证筒体的强度和形状的一致性。
3.4 焊缝焊接对筒体进行最终的焊缝焊接，以提高连接的强度和稳定性。
焊缝焊接需要采用合适的焊接工艺，保证焊接质量和机械性能。
常用的焊接方法包括埋弧焊和气体保护焊等。
3.5 表面处理对焊接完成的风电塔筒进行表面处理，包括除锈、喷涂和防腐等工艺。
表面处理可以提高风电塔筒的耐久性和外观质量，延长使用寿命。
3.6 附件安装最后，将所需的附件如登梯、平台等安装在风电塔筒上，以满足安全和操作的需要。
安装附件需要考虑结构的牢固性和连接的可靠性。
4. 质量控制在风电塔筒的制造过程中，需进行严格的质量控制，以保证产品的质量和安全性。
4.1 材料检测在原材料采购时，需进行材料的化学成分和力学性能检测，确保选用的材料符合要求。
风电塔筒制作过程研究
风电塔筒制作过程研究【摘要】重点阐述了大型风力发电机组塔筒的制造工艺，并对塔筒的防腐、运输包装进行了研究分析。
【关键词】塔筒；制造关键工艺；检验；防腐；运输包装风电机组的重要承重部件是塔筒，塔筒用来吸收机组震动，并起着重要支撑作用。
目前，大型风力发电机组塔架多数采用圆锥、钢制圆柱、以及圆锥和圆柱相结合的筒形塔架，塔架一般分为3～4段。
塔架采用整体锻造联接法兰，塔筒板材主要材料为热轧低合金高强度结构钢。
1、塔筒制造工序步骤筒节的制造流程：原材料检验，材料复验，钢板预处理，数控切割下料，尺寸检验，加工坡口，卷圆，纵缝组焊，校圆，检测。
顶法兰与筒节的制造流程：成品法兰，入厂检验以及复验，与筒节组焊，检测，检测平面度，如出现平面度超标者，须对法兰上表面进行二次加工。
其余法兰与筒节的制造流程：成品法兰，入厂检验以及复验，与筒节组焊，检测平面度。
组装塔架的流程：组对法兰以及各筒节，检验，焊接，UT检测，标记出内件位置线，检验，对内件进行组焊，做防腐处理，装配内件，包装，发运。
2、塔筒制造关键工艺在塔筒的制造过程中，以下几道制造关键工艺决定了整个塔架的制作成败。
（1）材料复验：所有法兰进厂必须进行机械、化学等项目的复验，法兰供应商应按要求另外提供一整套复验用试样，复验合格后方可使用。
筒体材料应按不同的炉批次进行机械、化学、冲击等项目的复验，供应商应按炉批次提供复验用材料。
（2）塔筒的钢板下料：塔筒是由塔节组成，每节只允许由一张钢板组成。
塔节高度允许有正偏差，每节高度方向应保留3.0mm的收缩量。
钢板下料尺寸及允许偏差见下图及下表：S D D1-D2 L1 L2±2.0 ±5.0 ±2.0 ±3.0 ±3.0（3）门框制作：门框要求整块钢板下料，不允许拼接。
门框装配焊接时，除了保证门框的正确装配外，修磨坡口钝边应与门框安装同时进行，应仔细修磨坡口钝边，使得门框四周与孔边缘形成的间隙保持在0～2mm。
风电塔筒制造工艺
目录1.塔筒制造工艺流程图2.制造工艺3.塔架防腐4.吊装5.运输一、塔架制造工艺流程图（一）基础段工艺流程图1.基础筒节：H原材料入厂检验→R材料复验→R数控切割下料（包括开孔）→尺寸检验→R加工坡口→卷圆→R校圆→100%UT检测。
2.基础下法兰：H原材料入厂检验→R材料复验→R数控切割下料→R法兰拼缝焊接→H拼缝100%UT检测→将拼缝打磨至与母材齐平→热校平（校平后不平度≤2mm）→H拼缝再次100%UT检测→加工钻孔→与筒节焊接→H角焊缝100%UT检测→校平（校平后不平度≤3mm）→角焊缝100%磁粉检测。
3.基础上法兰：外协成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT 检测→H平面检测。
4.基础段组装：基础上法兰与筒节部件组焊→100UT%检测→H平面度检测→划好分度线组焊挂点→整体检验→喷砂→防腐处理→包装发运。
（二）塔架制造工艺流程图1.筒节：H原材料入厂检验→R材料复验→钢板预处理→R数控切割下料→尺寸检验→R加工坡口→卷圆→R组焊纵缝→R校圆→100%UT检测。
2.顶法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测→二次加工法兰上表面（平面度超标者）。
3.其余法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测。
4.塔架组装：各筒节及法兰短节组对→R检验→R焊接→100%UT检测→R检验→H 划出内件位置线→H检验→组焊内件→H防腐处理→内件装配→包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度>0.5mm 的咬边等缺陷，焊接接头的焊缝余高h应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
风电塔筒通用制造工艺介绍
秋风清，秋月明,落叶聚还散,寒鸦栖复惊。
风电塔筒通用制造工艺目录1.塔筒制造工艺流程图2.制造工艺3.塔架防腐4.吊装5.运输注：本工艺与具体项目的技术协议同时生效，与技术协议不一致时按技术协议执行一.塔架制造工艺流程图（一）基础段工艺流程图1.基础筒节：H原材料入厂检验→R材料复验→R数控切割下料（包括开孔）→尺寸检验→R加工坡口→卷圆→R校圆→100%UT检测。
2.基础下法兰：H原材料入厂检验→R材料复验→R数控切割下料→R法兰拼缝焊接→H拼缝100%UT检测→将拼缝打磨至与母材齐平→热校平（校平后不平度≤2mm）→H拼缝再次100%UT检测→加工钻孔→与筒节焊接→H角焊缝100%UT检测→校平（校平后不平度≤3mm）→角焊缝100%磁粉检测。
3.基础上法兰：外协成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT 检测→H平面检测。
4.基础段组装：基础上法兰与筒节部件组焊→100UT%检测→H平面度检测→划好分度线组焊挂点→整体检验→喷砂→防腐处理→包装发运。
（二）塔架制造工艺流程图1.筒节：H原材料入厂检验→R材料复验→钢板预处理→R数控切割下料→尺寸检验→R加工坡口→卷圆→R组焊纵缝→R校圆→100%UT检测。
2.顶法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测→二次加工法兰上表面（平面度超标者）。
3.其余法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测。
4.塔架组装：各筒节及法兰短节组对→R检验→R焊接→100%UT检测→R检验→H划出内件位置线→H检验→组焊内件→H防腐处理→内件装配→包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
