风电塔筒制造质量管理体系工作程序介绍

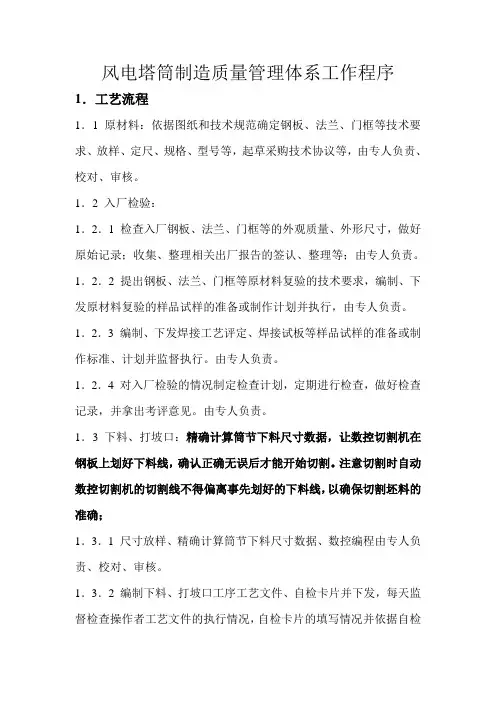

风电塔筒制造质量管理体系工作程序1.工艺流程1.1原材料:依据图纸和技术规范确定钢板、法兰、门框等技术要求、放样、定尺、规格、型号等,起草采购技术协议等,由专人负责、校对、审核。
1.2 入厂检验:1.2.1 检查入厂钢板、法兰、门框等的外观质量、外形尺寸,做好原始记录;收集、整理相关出厂报告的签认、整理等;由专人负责。
1.2.2 提出钢板、法兰、门框等原材料复验的技术要求,编制、下发原材料复验的样品试样的准备或制作计划并执行,由专人负责。
1.2.3 编制、下发焊接工艺评定、焊接试板等样品试样的准备或制作标准、计划并监督执行。
由专人负责。
1.2.4 对入厂检验的情况制定检查计划,定期进行检查,做好检查记录,并拿出考评意见。
由专人负责。
1.3 下料、打坡口:精确计算筒节下料尺寸数据,让数控切割机在钢板上划好下料线,确认正确无误后才能开始切割。
注意切割时自动数控切割机的切割线不得偏离事先划好的下料线,以确保切割坯料的准确;1.3.1 尺寸放样、精确计算筒节下料尺寸数据、数控编程由专人负责、校对、审核。
1.3.2 编制下料、打坡口工序工艺文件、自检卡片并下发,每天监督检查操作者工艺文件的执行情况,自检卡片的填写情况并依据自检卡片对工件实物进行随机抽样检查,但每天的抽样检查比例不得低于日平均产量的10%,做好抽检记录并提出考核意见,由马积文负责。
1.3.3 对下料、打坡口的情况制定检查计划,定期进行检查,做好检查记录,并拿出考评意见。
由专人负责。
1.4 卷板、纵缝、校圆:塔体筒节为锥形,因而造成卷制成形一定的难度,不得采取从头到尾一卷到底的方法,而应采取划线分段卷制法,且在卷制过程中经常用弧度样板检查,以保证筒节弧度的均匀性。
特别注意检查校准两端接合部分的圆弧度。
点焊组对纵焊缝应预先精确测量好大、小口的周长,确认无误后才能组对点焊;梭角及椭圆度:按图纸要求控制。
编制纵缝、卷板、校圆工序工艺文件、自检卡片并下发,每天监督检查操作者工艺文件的执行情况,自检卡片的填写情况并依据自检卡片对工件实物进行随机抽样检查,但每天的抽样检查比例不得低于日平均产量的10%,做好抽检记录并提出考核意见,由专人负责。
风电塔筒制作技术及质量控制分析
风电塔筒制作技术及质量控制分析风电塔是风力发电系统的重要组成部分,它主要用于安装风力发电机组和支撑风力叶片。
风电塔筒的制作技术及质量控制对于风电系统的安全运行和发电效率起着至关重要的作用。
本文将从风电塔筒制作技术和质量控制两个方面进行分析。
一、风电塔筒制作技术1.原材料选择:风电塔筒一般采用钢材作为主要原材料,其选材应符合相关国家标准和行业规范,同时要求具有足够的强度和韧性。
常用的钢材有Q235B、Q345B等。
在选材时要考虑到塔筒的受力情况和气候环境,选择合适的抗风载荷和耐腐蚀性能的钢材。
2.制造工艺:风电塔筒的制造工艺主要包括板材成型、焊接、切割、酸洗、热处理等工艺环节。
其中焊接是制造风电塔筒的关键工艺,焊接质量的好坏直接关系到风电塔的使用安全和寿命。
焊接工艺要符合相关标准要求,同时要避免焊接过程中产生的焊接变形和应力集中等问题。
3.加工设备:风电塔筒制作过程需要用到各种加工设备,如数控切割机、辊压机、焊接机等。
这些设备的性能和精度直接关系到风电塔筒的质量和尺寸精度,因此在制作过程中要确保设备的正常运行和维护。
二、风电塔筒质量控制分析1.尺寸精度控制:风电塔筒的尺寸精度对于安装风力发电机组和支撑风力叶片具有重要意义,尤其是大型风电塔更加注重尺寸精度的控制。
在制作过程中要定期检测和调整加工设备,确保风电塔筒的尺寸精度符合设计要求。
2.焊接质量控制:风电塔筒的焊接质量直接关系到风电塔的安全和使用寿命。
在焊接过程中要严格按照相关标准进行操作,避免焊接缺陷和焊接变形等质量问题,同时要对焊缝进行无损检测,确保焊接质量符合要求。
3.表面处理控制:风电塔筒表面处理主要包括除锈、喷砂和防腐涂装等工艺。
这些工艺的质量直接关系到风电塔筒的耐腐蚀性能和外观质量,因此在制作过程中要严格执行相关工艺要求,确保表面处理质量。
4.质量检测控制:风电塔筒制作完成后需要进行全面的质量检测,包括尺寸检测、焊接质量检测、表面处理质量检测等。
风塔质量管理细则.doc

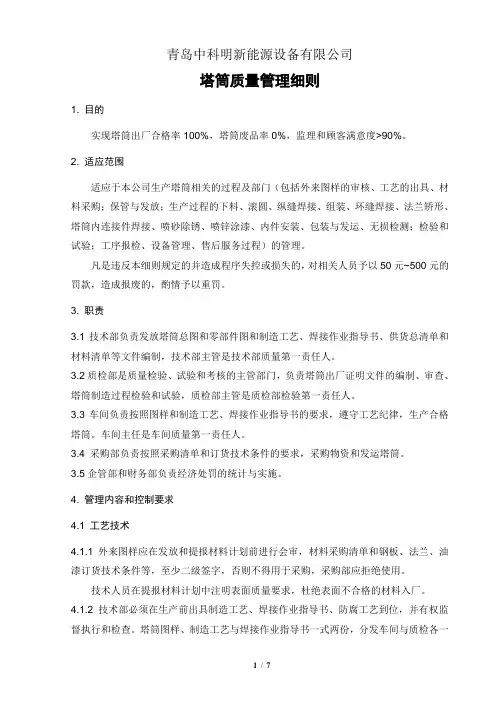

青岛中科明新能源设备有限公司塔筒质量管理细则1. 目的实现塔筒出厂合格率100%,塔筒废品率0%,监理和顾客满意度>90%。
2. 适应范围适应于本公司生产塔筒相关的过程及部门(包括外来图样的审核、工艺的出具、材料采购;保管与发放;生产过程的下料、滚圆、纵缝焊接、组装、环缝焊接、法兰矫形、塔筒内连接件焊接、喷砂除锈、喷锌涂漆、内件安装、包装与发运、无损检测;检验和试验;工序报检、设备管理、售后服务过程)的管理。
凡是违反本细则规定的并造成程序失控或损失的,对相关人员予以50元~500元的罚款,造成报废的,酌情予以重罚。
3. 职责3.1技术部负责发放塔筒总图和零部件图和制造工艺、焊接作业指导书、供货总清单和材料清单等文件编制,技术部主管是技术部质量第一责任人。
3.2质检部是质量检验、试验和考核的主管部门,负责塔筒出厂证明文件的编制、审查、塔筒制造过程检验和试验,质检部主管是质检部检验第一责任人。
3.3车间负责按照图样和制造工艺、焊接作业指导书的要求,遵守工艺纪律,生产合格塔筒。
车间主任是车间质量第一责任人。
3.4 采购部负责按照采购清单和订货技术条件的要求,采购物资和发运塔筒。
3.5企管部和财务部负责经济处罚的统计与实施。
4. 管理内容和控制要求4.1 工艺技术4.1.1 外来图样应在发放和提报材料计划前进行会审,材料采购清单和钢板、法兰、油漆订货技术条件等,至少二级签字,否则不得用于采购,采购部应拒绝使用。
技术人员在提报材料计划中注明表面质量要求,杜绝表面不合格的材料入厂。
4.1.2技术部必须在生产前出具制造工艺、焊接作业指导书、防腐工艺到位,并有权监督执行和检查。
塔筒图样、制造工艺与焊接作业指导书一式两份,分发车间与质检各一4.1.3车间操作人员无制造工艺或焊接作业指导书或塔筒图样时应主动向技术部索要。
