模板安拆技术方案

施工组织设计（施工方案）报审表

施表7.1共页第页

莆田市湄洲湾北岸经济开发区医院门诊大

楼建设工程

模

板

安

装

及

拆

除

组

织

设

计

福建成森建设集团有限公司

二O一七年

目录

一、工程概况 2

二、模板工程 2 （一）模板的支设方法2（二）模板的拆除 4 （三）模板安装质量要求 5 三、施工安全技术要求 5

莆田市湄洲湾北岸经济开发区医院门诊大楼建设工程

工程模板施工方案设计

一、工程概况

本工程门诊大楼为地下一层，地上六层现浇钢筋混凝土框架-剪力墙

结构，建筑总高度为25.05 m，建筑耐火等级地上地下均为一级，属于一

类高层医疗建筑，建筑总面积为13791.43m2，占地面积为1785.19m2，其

中地下室建筑面积为3913.97 m2，地上建筑面积为9877.46 m2；设计主

体结构合理使用年限为50年，建筑安全等级为二级，抗震设防烈度为7度，框架抗震等级为二级。本工程变配电所为地上二层框架结构，总建筑

面积195.92m2，建筑总高度9.50m。本工程门卫为地上一层框架结构，总

建筑面积16m2，建筑总高度3.80m。

门诊大楼地下一层局部为平战结合的人防地下室，平时为车库，临战

时通过转换措施改造为甲类核六级常六级战时救护站。设甲类核六级常六

级战时救护站一个，三个出入口，一个为主要出入口；两个次要出入口。

地上建筑功能分别为：一层消控室、等候厅、挂号区、及各功能房；二至

五层等候厅、走道、及各功能房；六层为行政办公室。

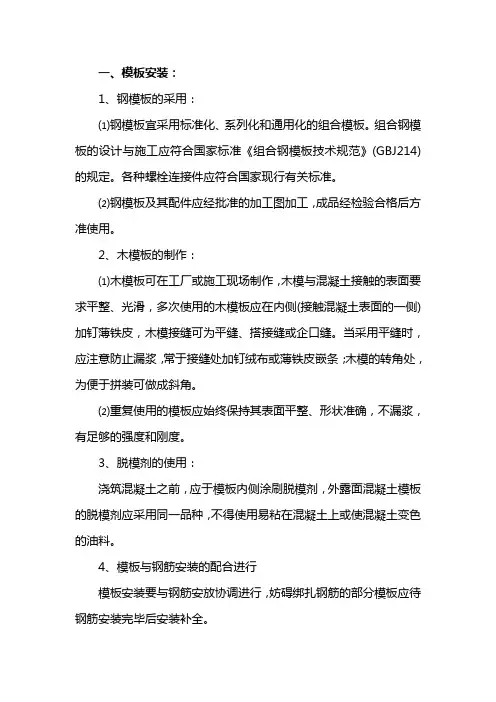

二、模板工程

(一)模板的支设方法

1、柱模板:

本工程柱模板全部采用18厚七夹板、50×100木枋支设，钢顶撑等加固。支设方法为先把柱子第一段模板就位组拼, 校正调整好垂直度和位置

并固定柱模根部。然后以第一段模板为基准, 用同样方法组拼第二段模板, 直到柱全高。各段组拼时, 其水平接头和竖向接头要用螺丝连接牢靠, 在

安装到一定高度时, 要设支撑或进行拉结, 以防倾倒。并用支撑或拉杆上

的调节螺栓校正模板垂直度。安装顺序如下：

搭设架子→第一段模板安装就位→检查垂直度和位置→模板固

定→第二、三段板模安装→全面检查校正→整体固定。

柱模板全部安装后，再进行一次全面检查，合格后与支撑拉结固定。

柱模安装时, 要注意以下事项:

（1）柱模与梁连接处的处理方法是: 保证柱模的长度符合模数,不符合部分放到节点部位处理;

（2）支设的柱模，其标高、位置要准确、支设应牢固。

（3）柱模根部要用水泥砂浆堵严,防止漏浆。

（4）梁、柱模板必须分两次支设,在柱子混凝土达到拆模强度时, 拆除柱模板，再用木模板支设柱头，然后进行梁板模板的支设。

2、梁模板：

复核梁底标高校正轴线位置无误后,搭设和调平梁模支架(包括安装水平拉杆和剪刀撑), 在横楞上铺放梁底板固定,然后绑扎钢筋，安装并固定两侧模板。有对拉螺栓时插入对拉螺栓, 并套上套管。对于跨度L≥4米或悬挑长度L≥2米的梁，支模时按施工规范的要求起拱L/1000～3L/1000。梁板模板安装顺序如下：

复核梁底标高校正轴线位置→搭设梁模支架→安装梁模底板→绑扎梁钢筋→安装两侧梁模→穿对拉螺栓→按设计要求起拱→复核梁模尺寸、位置→与相邻梁模连接固定。

梁模板支设时要注意以下事项：

（1）梁口与柱头模板的连接特别重要, 一般可采用角模拼接或用方木、木条镶拼，要求拼装准确，加固牢靠。

（2）起拱应在铺设梁底之前进行。

（3）模板支柱纵横方向的水平拉杆、剪刀撑等, 均应按设计要求布置。当设计无规定时 , 支柱间距一般不宜大于2m , 纵横方向的水平拉杆的上下间距不宜大于1.5m, 纵横方向的垂直剪刀撑的间距不宜大于6m。

（4）采用扣件钢管脚手架作支撑时, 扣件要拧紧, 梁底支撑间隔用。双卡扣, 横杆的步距要按设计要求设置。

3、楼板模板

安装顺序如下:

搭设支架及拉杆→安装纵横钢楞→调平柱顶标高→铺设模板块→检查模板平整度并调平。

楼板模板安装注意事项:

（1）单块就位组拼时, 每个跨从四周先用阴角模板与墙连接。

（2）梁模板连接, 然后向中央铺设。

（3）模板块较大时, 应增加纵横楞。

（4）检查模板的尺寸、对角线、平整度以及预埋件和预留孔洞的位置。安装就位后, 立即与梁、墙模板连接。

（5）采用钢管脚手架作支撑时, 在支柱高度方向每隔1.2～1.3m, 设

一道双向水平拉杆。

（二）模板的拆除

模板的拆除, 非承重侧模应以能保证混凝土表面及棱角不受损坏时(大于1N/mm2 )方可拆除, 承重模板应按《混凝土结构工程施工及验收规范》的有关规定执行。

对墙柱模板, 要求在混凝土终凝, 且强度达到50%后拆除。对一般梁板, 要求在混凝土强度达到设计强度的75%后拆除。对大跨度梁板及悬挑板, 必须待混凝土强度达到100%后拆除, 如因需要必须提前拆除, 则必须加

钢顶撑支顶加固。为了严格掌握拆模时间,每层梁板混凝土施工时,多做一

组试压,根据R7强度来判断是否拆模。

模板拆除的顺序和方法, 应按照配板设计的规定进行, 遵循先支后拆、后支先拆、先非承重部位、后承重部位以及自上而下的原则, 拆模时, 严禁用大锤和撬棍硬砸硬撬。

1、柱模: 先拆除楞、柱箍和对拉螺栓等连接、支撑件, 再由上而下逐

步拆除。

2、梁、楼板模板: 应先拆梁侧模,再拆楼板底模,最后拆除梁底模。

梁板模板拆模的顺序如下:

拆除部分水平拉杆、剪刀撑→拆除梁连接件及侧模→松动支架柱

头调节螺栓,使模板下降2～3cm →分段分片拆除楼板模板及支承件→

拆除底模和支承件

拆模时, 操作人员应站在安全处, 以免发生安全事故。待该片段模板

全部拆除后, 方准将模板、配件、支架等运出堆放。拆下的模板等配件, 严

禁抛扔, 要有人接应传递, 按指定地点堆放。并做到及时清理、维修和涂

刷脱模剂, 以备待用。
