建筑智能化系统介绍() ppt
合集下载
智慧工地系统介绍ppt课件(2024)
环保与节能政策
积极响应环保和节能政策，推动智慧工地系统的绿色、低碳发展。
28
06
总结回顾与互动环节
2024/1/29
29
重点内容回顾总结
智慧工地系统概念及优势
提高施工效率
降低事故风险
2024/1/29
30
重点内容回顾总结
实现精细化管理
系统架构与功能模块
数据采集层
2024/1/29
31
重点内容回顾总结
智慧工地系统介绍ppt课件
2024/1/29
1
目 录
2024/1/29
• 智慧工地系统概述 • 智慧工地系统架构与技术 • 智慧工地系统核心模块展示 • 智慧工地系统实施流程与案例分析 • 智慧工地系统未来发展趋势预测 • 总结回顾与互动环节
2
01
智慧工地系统概述
2024/1/29
3
定义与发展背景
2024/1/29
14
进度监控模块功能介绍
工程进度计划管理
实际进度数据采集
支持导入工程进度计划，实现进度的可视 化管理。
通过工地内的传感器、摄像头等设备，实 时采集工程进度数据。
进度偏差分析与预警
进度优化建议提供
将实际进度与计划进度进行对比分析，发 现偏差及时预警。
根据进度监控数据，为工程管理人员提供优 化施工进度的建议。
13
设备管理模块功能介绍
设备信息录入与存储
支持设备扫码识别、自动接入等技术 ，快速录入设备基本信息，并存储于 系统中。
设备状态监测与故障诊断
实时监测设备的运行状态，发现故障 及时报警，并提供故障诊断支持。
设备维护与保养计划
根据设备的使用情况和维护要求，制 定设备的定期保养计划。
积极响应环保和节能政策，推动智慧工地系统的绿色、低碳发展。
28
06
总结回顾与互动环节
2024/1/29
29
重点内容回顾总结
智慧工地系统概念及优势
提高施工效率
降低事故风险
2024/1/29
30
重点内容回顾总结
实现精细化管理
系统架构与功能模块
数据采集层
2024/1/29
31
重点内容回顾总结
智慧工地系统介绍ppt课件
2024/1/29
1
目 录
2024/1/29
• 智慧工地系统概述 • 智慧工地系统架构与技术 • 智慧工地系统核心模块展示 • 智慧工地系统实施流程与案例分析 • 智慧工地系统未来发展趋势预测 • 总结回顾与互动环节
2
01
智慧工地系统概述
2024/1/29
3
定义与发展背景
2024/1/29
14
进度监控模块功能介绍
工程进度计划管理
实际进度数据采集
支持导入工程进度计划，实现进度的可视 化管理。
通过工地内的传感器、摄像头等设备，实 时采集工程进度数据。
进度偏差分析与预警
进度优化建议提供
将实际进度与计划进度进行对比分析，发 现偏差及时预警。
根据进度监控数据，为工程管理人员提供优 化施工进度的建议。
13
设备管理模块功能介绍
设备信息录入与存储
支持设备扫码识别、自动接入等技术 ，快速录入设备基本信息，并存储于 系统中。
设备状态监测与故障诊断
实时监测设备的运行状态，发现故障 及时报警，并提供故障诊断支持。
设备维护与保养计划
根据设备的使用情况和维护要求，制 定设备的定期保养计划。
智能建筑PPT课件
智能建筑的定义
智能建筑是时代的必然产物，建筑智能化程度 随科学技术的发展而逐步提高。当今世界科学 技术发展的主要标志是4C技术（即 Computer计算机技术、Control控制技术、 Communication通信技术、CRT图形显示 技术）。将4C技术综合应用于建筑物之中，在 建筑物内建立一个计算机综合网络，使建筑物 智能化。
★ 智能建筑的前景
二、智能建筑的未来发展趋势
第一、智能化小区及数字化社区。近年来智能大 楼的概念引人了居住小区，智能化居住小区发展非常迅 速，日前在大城市几乎所有的新建的居住小区都对智能 化提出了需求，随着住宅建设的发展，对智能化数字化 的需求愈来愈高。实际上，从发展远景上看，网络建设 的前途无限光明，智能住宅小区建设方兴未艾，充满着 无限生机。
8
智能建筑的发展
在各系统横向集成的基础上将建筑设备监控管理系统层、 通信与办公系统管理层、体育竞赛管理系统层通过在开 放的、标准的、统一的网络协议平台上进行系统集成建 立一个实现网络集成、功能集成、软件界面集成的高层 监控管理系统。将不同的网络系统通过各种网关协议转 换尽量集中在相同协议的网络上，形成统一的应用和信 息共享，采用光纤多频复用技术把不同的网络集成起来。
11
智能建筑的前景
第二、智能建筑的节能和绿色环保。如何采用高科技的 手段，节约能源和降低污染应成为智能建筑永恒的话题， 在某种意义上，智能建筑也可称为生态智能建筑或绿色 智能建筑，生态智能建筑就应该处理好人、建筑和自然 三者之间的关系，它既要为人创造一个舒适的空间环境， 同时又要保护好周围的大环境，绿色智能建筑则要符合 “安全、舒适、方便、节能、环保”的原则。
1
智能建筑的定义
4C技术仅仅是智能建筑的结构化和系统 化。智能建筑应当是：“通过对建筑物的 4个基本要素，即结构、系统、服务和管 理，以及它们之间的内在联系，以最优化 设计，提供一个投资合理又拥有高效、便 利、安全的环境空间。智能建筑能够帮助 建筑的主人，财产的管理者和拥有者意识 到，他们在开支、生活舒适、商务活动和 人身安全等全面得到最大利益的回报。”
智能建筑是时代的必然产物，建筑智能化程度 随科学技术的发展而逐步提高。当今世界科学 技术发展的主要标志是4C技术（即 Computer计算机技术、Control控制技术、 Communication通信技术、CRT图形显示 技术）。将4C技术综合应用于建筑物之中，在 建筑物内建立一个计算机综合网络，使建筑物 智能化。
★ 智能建筑的前景
二、智能建筑的未来发展趋势
第一、智能化小区及数字化社区。近年来智能大 楼的概念引人了居住小区，智能化居住小区发展非常迅 速，日前在大城市几乎所有的新建的居住小区都对智能 化提出了需求，随着住宅建设的发展，对智能化数字化 的需求愈来愈高。实际上，从发展远景上看，网络建设 的前途无限光明，智能住宅小区建设方兴未艾，充满着 无限生机。
8
智能建筑的发展
在各系统横向集成的基础上将建筑设备监控管理系统层、 通信与办公系统管理层、体育竞赛管理系统层通过在开 放的、标准的、统一的网络协议平台上进行系统集成建 立一个实现网络集成、功能集成、软件界面集成的高层 监控管理系统。将不同的网络系统通过各种网关协议转 换尽量集中在相同协议的网络上，形成统一的应用和信 息共享，采用光纤多频复用技术把不同的网络集成起来。
11
智能建筑的前景
第二、智能建筑的节能和绿色环保。如何采用高科技的 手段，节约能源和降低污染应成为智能建筑永恒的话题， 在某种意义上，智能建筑也可称为生态智能建筑或绿色 智能建筑，生态智能建筑就应该处理好人、建筑和自然 三者之间的关系，它既要为人创造一个舒适的空间环境， 同时又要保护好周围的大环境，绿色智能建筑则要符合 “安全、舒适、方便、节能、环保”的原则。
1
智能建筑的定义
4C技术仅仅是智能建筑的结构化和系统 化。智能建筑应当是：“通过对建筑物的 4个基本要素，即结构、系统、服务和管 理，以及它们之间的内在联系，以最优化 设计，提供一个投资合理又拥有高效、便 利、安全的环境空间。智能建筑能够帮助 建筑的主人，财产的管理者和拥有者意识 到，他们在开支、生活舒适、商务活动和 人身安全等全面得到最大利益的回报。”
建筑智能化介绍PPT课件
建筑智能化介 绍
目录
List
• 什么叫建筑智能化?包括哪些系统? • 建筑智能化的发展现状与趋势 .
• 安防行业的发展历程
• 智能化行业上、中、下游产业链. • 监控品牌格局.
2
建筑智能化 Intelligentization
什么是建筑智化? 包括哪些系统?
建筑智能化是 以建筑为平台， 兼备建筑设备、办公自动化及通信 网络系统、服务、管理的最优化组 合，向人们提供一个安全、高效、 舒适、便利的建筑环境。
6
建筑智能化 Intelligentization
安防行业的发展趋势
1：从技术的角度： 行业化、高清化、智能化
2：从市场的角度 政府积极推动 国际反恐形势、国内城镇化与快速城市建设、部分应用领域安全事故 频发等，促使政府大力推动 “应急体系”、“平安社会”、“平安城 市”、“3111”工程等重大项目的实施，有力地促进了公安及社会各方面 对安防产品需求的升温。
12
This is
Intelligentiz ation
I
13
谢谢
THE END
14
5
建筑智能化 Intelligentization
安防行业（监控行业）的发展历程
• 第一代监控系统叫CCTV,即闭路电视监控系统，设备主要构成是模拟 摄像机、画面分割器、视频线缆、矩阵、键盘及录像设备VCR。 • 第二代监控系统是以DVR产品为核心的视频传输、存储技术。DVR采 用数字化视频图像处理方式，视频存储在硬盘上，可以利用网络进行 远程管理，其主要应用还是配合矩阵实现数字化图像存储，亦称为模 数混合结构。 • 第三代为IP摄像机、编码器及NVR的全IP数字视频时代，摄像机的视 频图像就近转化成数字信号上传到网络）；大容量存储设备取代DVR 内部有限的硬盘容量；智能视频分析功能内置到IP摄像机或编码器中；
目录
List
• 什么叫建筑智能化?包括哪些系统? • 建筑智能化的发展现状与趋势 .
• 安防行业的发展历程
• 智能化行业上、中、下游产业链. • 监控品牌格局.
2
建筑智能化 Intelligentization
什么是建筑智化? 包括哪些系统?
建筑智能化是 以建筑为平台， 兼备建筑设备、办公自动化及通信 网络系统、服务、管理的最优化组 合，向人们提供一个安全、高效、 舒适、便利的建筑环境。
6
建筑智能化 Intelligentization
安防行业的发展趋势
1：从技术的角度： 行业化、高清化、智能化
2：从市场的角度 政府积极推动 国际反恐形势、国内城镇化与快速城市建设、部分应用领域安全事故 频发等，促使政府大力推动 “应急体系”、“平安社会”、“平安城 市”、“3111”工程等重大项目的实施，有力地促进了公安及社会各方面 对安防产品需求的升温。
12
This is
Intelligentiz ation
I
13
谢谢
THE END
14
5
建筑智能化 Intelligentization
安防行业（监控行业）的发展历程
• 第一代监控系统叫CCTV,即闭路电视监控系统，设备主要构成是模拟 摄像机、画面分割器、视频线缆、矩阵、键盘及录像设备VCR。 • 第二代监控系统是以DVR产品为核心的视频传输、存储技术。DVR采 用数字化视频图像处理方式，视频存储在硬盘上，可以利用网络进行 远程管理，其主要应用还是配合矩阵实现数字化图像存储，亦称为模 数混合结构。 • 第三代为IP摄像机、编码器及NVR的全IP数字视频时代，摄像机的视 频图像就近转化成数字信号上传到网络）；大容量存储设备取代DVR 内部有限的硬盘容量；智能视频分析功能内置到IP摄像机或编码器中；
智能建筑介绍
WEB 页面 生成 器
内容 管理
报警 机制
用户 界面 适配 器
协同 办公
搜索 引擎
报表 引擎
工作 流 引擎
日志 审计
语音 语义
a is P la tfo rm 核 心 基 础 构 件 应 用 服 务 器 (Application Server)
LDAP/文 件 系 统
数 据 库 (DBMS)
管理系 统
通信网络系统 CNS 信息网络系统 INS 建筑设备监控系统 BAS 火灾自动报警及消防联动 系统 FAS 安全防范系统 SAS 综合布线系统 PDS 智能化系统集成 ISI 电源与接地 环境
通信系统，卫星及有线电视系统， 通信系统，卫星及有线电视系统，公共广播系统 其中通信系统包括电话交换系统、会议电视系统及接入网设备。 其中通信系统包括电话交换系统、会议电视系统及接入网设备。 计算机网络、 计算机网络、应用软件及网络安全 智能建筑内各类机电设备进行监测、控制及自动化管理。 智能建筑内各类机电设备进行监测、控制及自动化管理。 监控范围为空调与通风系统、变配电系统、公共照明系统、 监控范围为空调与通风系统、变配电系统、公共照明系统、给排 水系统、热源和热交换系统、冷冻和冷却水系统、 水系统、热源和热交换系统、冷冻和冷却水系统、电梯和自 动扶梯系统等各子系统 火灾自动报警及消防联动系统 视频安防监控系统、入侵报警系统、出入口控制(门禁)系统、 视频安防监控系统、入侵报警系统、出入口控制(门禁)系统、巡 更管理系统、停车场(库)管理系统等各子系统 更管理系统、停车场( 缆线敷设和终接，建筑群子系统采用架空、管道、直埋敷设电、 缆线敷设和终接，建筑群子系统采用架空、管道、直埋敷设电、 光缆，机柜、机架、 光缆，机柜、机架、配线架安装 集成系统网络，实时数据库，信息安全， 集成系统网络，实时数据库，信息安全，功能接口 智能建筑电源， 智能建筑电源，防雷与接地 空间环境、室内空调环境、视觉照明环境、 空间环境、室内空调环境、视觉照明环境、室内噪声及室内电磁 环境
建筑智能化系统介绍ppt课件
• 机房工程
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
智能化子系统介绍
• 背景音乐系统
➢背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛。对不同 的区域进行不同内容的广播。还可以起到宣传、播放通知、找人等作用。
成都力宝大厦（00年代初）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
成都环球中心（00年代末）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
Server
服务器群
核心交换机（主） 核心交换机（备）
核心区块 防火墙（主）
外网路由器
ISP
防火墙（备）
磁盘阵列
内网路由器 内网扩展区间
政府内网
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
智能化子系统介绍
停车管理系统
系统介绍：停车场管理系统采用全自动或半自动管理两大模式管理发票/验票机、 自动栅栏机、车辆感应线圈、收费机等。同时系统自动对用户卡号及车辆进出场 等记录。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
建筑智能化-多媒体系统(音视频会议、大屏、灯光、广播)
在智能化领域主要体现在会议室、多功能厅、学 术交流中心、指挥中心的音频、视频、舞台灯光等的 显示、控制方面
多媒体系统-系统组成及特点
主要组成部分 1、发布端 2、播放端 3、管理端 4、显示设备 5、工作区 6、屏体 7、场景 8、节目组件 9、播放系统
主要特点 1、人性化设计，专业化功能 2、实施成本低，管理成本低 3、可靠性、稳定性 4、很灵活、很兼容 5、个性化定制 6、灵活的管理模式 7、场景
无纸化系统-解决的问题
无纸化系统-Βιβλιοθήκη 统架构无纸化系统-主要组成
会议服务APP
秘书通过手机或平板接收与会 人员的会议服务请求并处理:
1.可显示申请人座位及信息；
2.可自定义输入服务需求；
3.可显示处理进度及处理结果；
侯会信息屏
个人中心
参会人回到办公座位，登录个人中 心:
1.可查询曾经参与的历史会议及未 开始会议的信息；
远程视频会议-部署效果
多媒体系统
1、数字会议系统 2、远程视频会议系统 3、无纸化系统 4、显示系统 5、舞台灯光系统 6、公共广播系统 7、信息发布系统
无纸化系统-概述
无纸化多媒体会议系统基于 c/s+b/组合架构，终端配备丰富的会议 功能，包括人脸签到、投票表决、文件 共享、电子白板、会议交流、会议存档 等，还可与现有会议系统（视频会议、 在线预约、OA系统、中控系统）等结合。 协助与会人员对整个会议流程进行高效 便捷的控制和沟通，保证会议高效、有 序的展开
• 可定义全景预置位、 跟踪预置位等，无 需人工干预，完全 自动跟踪
数字会议系统-系统功能
数字会议系统-安装效果
多媒体系统
1、数字会议系统 2、远程视频会议系统 3、无纸化系统 4、显示系统 5、舞台灯光系统 6、公共广播系统 7、信息发布系统
多媒体系统-系统组成及特点
主要组成部分 1、发布端 2、播放端 3、管理端 4、显示设备 5、工作区 6、屏体 7、场景 8、节目组件 9、播放系统
主要特点 1、人性化设计，专业化功能 2、实施成本低，管理成本低 3、可靠性、稳定性 4、很灵活、很兼容 5、个性化定制 6、灵活的管理模式 7、场景
无纸化系统-解决的问题
无纸化系统-Βιβλιοθήκη 统架构无纸化系统-主要组成
会议服务APP
秘书通过手机或平板接收与会 人员的会议服务请求并处理:
1.可显示申请人座位及信息；
2.可自定义输入服务需求；
3.可显示处理进度及处理结果；
侯会信息屏
个人中心
参会人回到办公座位，登录个人中 心:
1.可查询曾经参与的历史会议及未 开始会议的信息；
远程视频会议-部署效果
多媒体系统
1、数字会议系统 2、远程视频会议系统 3、无纸化系统 4、显示系统 5、舞台灯光系统 6、公共广播系统 7、信息发布系统
无纸化系统-概述
无纸化多媒体会议系统基于 c/s+b/组合架构，终端配备丰富的会议 功能，包括人脸签到、投票表决、文件 共享、电子白板、会议交流、会议存档 等，还可与现有会议系统（视频会议、 在线预约、OA系统、中控系统）等结合。 协助与会人员对整个会议流程进行高效 便捷的控制和沟通，保证会议高效、有 序的展开
• 可定义全景预置位、 跟踪预置位等，无 需人工干预，完全 自动跟踪
数字会议系统-系统功能
数字会议系统-安装效果
多媒体系统
1、数字会议系统 2、远程视频会议系统 3、无纸化系统 4、显示系统 5、舞台灯光系统 6、公共广播系统 7、信息发布系统
PPT 介绍(GFR)
荣超大厦.深圳
Goethe Galerie 德国耶拿
O2 World Arena 德国柏林
36 年的行业经验，
Elbphilharmonie 德国汉堡
我们长期对于楼宇智能化行业专注的研究， 我们在楼宇系统的集成化和和智能楼宇的创新方 面已成为行业的领跑者。
2016/7/8 杰夫瑞尔
Karstadt Breuninger 德国卡尔斯鲁厄
杰夫瑞尔 Page 11
2
3 4 5
2016/7/8
我们是谁
全球领先的建筑智能化及节能技术、解决方案提供商
Create comfort，Control energy
2016/7/8 杰夫瑞尔 Page 12
杰夫瑞尔公司介绍
GFR –杰夫瑞尔
杰夫瑞尔于1978年1月1日成立于Verl，德国。 作为楼宇智能化行业的领跑者，杰夫瑞尔为此行业开发 和销售具有创新性的系统和解决方案。 杰夫瑞尔公司拥有著名的 GFR 的商标-DIGIVISION® 和 DIGICONTROL®, GFR提供精密而高质量的产品和可靠 的服务， 以人为本。 GFR自从1995年开始就因为高技术含量的产品和解决方 案在Sarstedt成为WIEDEMANN组织的一员。
UI 14
2016/7/8
AO 4
DO 6
§ 采用32位CPU，240MHZ主频，内置实时时钟 § 支持 POE供电 § 内置BACnet路由器，无须外加BACnet 路由器
杰夫瑞尔
Page 29
产品介绍
控制器: ems4.CP03B
§ 数字输入DI: 4 数字输入，24V DC，带LED状态指示 § 数字输出DO: 4个晶闸管开关,，max 500mA，防短路，带LED状态指示 § 总点数： § 通讯 8，可扩展到256
Goethe Galerie 德国耶拿
O2 World Arena 德国柏林
36 年的行业经验，
Elbphilharmonie 德国汉堡
我们长期对于楼宇智能化行业专注的研究， 我们在楼宇系统的集成化和和智能楼宇的创新方 面已成为行业的领跑者。
2016/7/8 杰夫瑞尔
Karstadt Breuninger 德国卡尔斯鲁厄
杰夫瑞尔 Page 11
2
3 4 5
2016/7/8
我们是谁
全球领先的建筑智能化及节能技术、解决方案提供商
Create comfort，Control energy
2016/7/8 杰夫瑞尔 Page 12
杰夫瑞尔公司介绍
GFR –杰夫瑞尔
杰夫瑞尔于1978年1月1日成立于Verl，德国。 作为楼宇智能化行业的领跑者，杰夫瑞尔为此行业开发 和销售具有创新性的系统和解决方案。 杰夫瑞尔公司拥有著名的 GFR 的商标-DIGIVISION® 和 DIGICONTROL®, GFR提供精密而高质量的产品和可靠 的服务， 以人为本。 GFR自从1995年开始就因为高技术含量的产品和解决方 案在Sarstedt成为WIEDEMANN组织的一员。
UI 14
2016/7/8
AO 4
DO 6
§ 采用32位CPU，240MHZ主频，内置实时时钟 § 支持 POE供电 § 内置BACnet路由器，无须外加BACnet 路由器
杰夫瑞尔
Page 29
产品介绍
控制器: ems4.CP03B
§ 数字输入DI: 4 数字输入，24V DC，带LED状态指示 § 数字输出DO: 4个晶闸管开关,，max 500mA，防短路，带LED状态指示 § 总点数： § 通讯 8，可扩展到256
智能化介绍PPT课件
九、多功能会议系统
智能多功能会议系统，实现了数字会议系统与中央控制系统的无缝
连接，整合了包括音响扩声系统、会议讨论系统、同声传译系统、投票
表决系统、自动跟踪摄像系统、多媒体视频系统以及网络视频会议系统
等多个子系统；在无线触摸屏操控下，通过中央集成控制系统将以上各
子系统与整个会议环境有机地结合成为一个整体，实现了会议的智能化
一
卡
通
管
理
系
统
信息设施系统
以
太
变
配
电
监
测
给
排
水
监
控
照
明
监
控
通
风
空
调
监
控
电
梯
监
控
建筑设备管理系统
网
楼宇智能化系统集成
机房工程
建筑基础
.
冷
热
源
监
控
门
锁 智
及 能
电 客
梯 房
控 控
制 制
系 系
统 统
智慧楼宇管理系统
智
能
灯
光
控
制
系
统
能
量
计
量
管
理
系
统
酒店智能化系统组成
程
控
数
字
交
换
系
统
可
视
对
讲
系
统
无
线
对
讲
系
统
.
系统特点
本通信系统具有以下特点：
★采用国际最新的通信科技，使其在国内专网通信领域具有较高的水平。
★结合业务实际，建立高可用性的通信系统。
《智能建筑技术概论》PPT课件
《智能建筑技术概论》PPT课件
本PPT课件仅供学习用 本PPT课件仅供学习用 本PPT课件仅供学习用
学完请删除！
为什么要了解智能建筑？
建筑：艺术与工程技术的完美结合
人们常说，建筑是艺术。 那是由工程技术创造的艺术。 人们常说，建筑是凝固的音乐。 我们的责任是让凝固的音符飞扬起来。
建筑：艺术与工程技术的完美结合
第二、建筑必须“决定〞以最高效的途径为用户 提供平安、高效、舒适、便捷、安康的建筑环境；
第三、建筑必须迅速对用户所提出的要求做出 “反响〞 。
用什么手段来实现这个目标呢？ ——信息化！
建筑：艺术与工程技术的完美结合
自动化工程应能统筹控制建筑物的机电一 体化设备，使建筑物的反响更灵敏、动作 更准确。
各种材料 由通讯电 与计算中 的配线、 缆、光缆、心相连的 配管(如上、光纤等组 各类传感 下水管， 成的信息 器、探测 电线管、 传送网及 器、工作 燃气管等) 计算机网 站、交换
络系统 站和各职 能部分
1.1.1 智能建筑的概念
1. 智能建筑具备的根本能力： 〔1〕对环境和使用功能变化的感知能力。 〔2〕将信号传递到控制设备的能力。 〔3〕综合分析数据的能力。 〔4〕作出判断和响应的能力。
信息化应用系统〔ITAS，IT Application System〕
指以建筑物信息设施系统和建筑设备管理系统等为根底，为 满足建筑物各类业务和管理功能的多种类信息设备与应用软 件而组合的系统。
信息化应用系统一般包括工作业务应用系统、物业运营管理 系统、公共效劳管理系统、公众信息效劳系统、智能卡应用 系统和信息网络平安管理系统等其他业务功能所需要的应用 系统。
工业建筑：主要指通用工业建筑以及与通用工业建筑相配套 的辅助用房。
本PPT课件仅供学习用 本PPT课件仅供学习用 本PPT课件仅供学习用
学完请删除！
为什么要了解智能建筑？
建筑：艺术与工程技术的完美结合
人们常说，建筑是艺术。 那是由工程技术创造的艺术。 人们常说，建筑是凝固的音乐。 我们的责任是让凝固的音符飞扬起来。
建筑：艺术与工程技术的完美结合
第二、建筑必须“决定〞以最高效的途径为用户 提供平安、高效、舒适、便捷、安康的建筑环境；
第三、建筑必须迅速对用户所提出的要求做出 “反响〞 。
用什么手段来实现这个目标呢？ ——信息化！
建筑：艺术与工程技术的完美结合
自动化工程应能统筹控制建筑物的机电一 体化设备，使建筑物的反响更灵敏、动作 更准确。
各种材料 由通讯电 与计算中 的配线、 缆、光缆、心相连的 配管(如上、光纤等组 各类传感 下水管， 成的信息 器、探测 电线管、 传送网及 器、工作 燃气管等) 计算机网 站、交换
络系统 站和各职 能部分
1.1.1 智能建筑的概念
1. 智能建筑具备的根本能力： 〔1〕对环境和使用功能变化的感知能力。 〔2〕将信号传递到控制设备的能力。 〔3〕综合分析数据的能力。 〔4〕作出判断和响应的能力。
信息化应用系统〔ITAS，IT Application System〕
指以建筑物信息设施系统和建筑设备管理系统等为根底，为 满足建筑物各类业务和管理功能的多种类信息设备与应用软 件而组合的系统。
信息化应用系统一般包括工作业务应用系统、物业运营管理 系统、公共效劳管理系统、公众信息效劳系统、智能卡应用 系统和信息网络平安管理系统等其他业务功能所需要的应用 系统。
工业建筑：主要指通用工业建筑以及与通用工业建筑相配套 的辅助用房。
建筑智能化系统
VS
详细描述
智能医疗通过远程诊疗、智能诊断、机器 人手术等技术，实现医疗服务的智能化和 自动化，提高医疗服务的效率和准确性， 为患者提供更好的医疗体验。
04 建筑智能化系统 的设计与实施
系统规划与设计
需求分析
01
明确建筑智能化系统的功能需求，包括安全监控、设备控制、
信息管理等。
系统架构设计
02
根据需求分析，设计系统的整体架构，包括硬件和软件结构、
系统运行与维护
系统运行管理
制定系统的运行管理方案，包括值班、巡检 、应急处理等。
数据处理与分析
对系统收集的数据进行整理、分析和挖掘，为建筑 智能化系统的优化提供依据。
系统维护与升级
定期对系统进行维护和保养，确保系统的稳 定性和可靠性。同时根据技术发展和需求变 化，对系统进行升级和改造。
05 建筑智能化系统 的挑战与解决方 案
计算机网络技术
计算机网络技术是建筑智能化系统的核心技术之一，它实现了建筑内部各种设备之 间的信息传输和数据交换。
通过计算机网络技术，可以实现设备的远程监控和控制，提高设备的运行效率和安 全性。
计算机网络技术还可以为建筑智能化系统提供高速、可靠的数据传输服务，保障系 统的稳定性和可靠性。
传感器技术
高成本与投资回报问题
01
总结词
02
详细描述
建筑智能化系统的建设和运营成本较 高，需要充分考虑投资回报问题。
建筑智能化系统的建设和运营涉及到 多个领域和学科，需要投入大量的人 力、物力和财力。同时，由于系统的 复杂性和不确定性，投资回报难以预 测和控制。
03
解决方案
充分了解市场需求和竞争环境，制定 合理的建设方案和预算；加强成本控 制和管理，降低建设和运营成本；积 极探索商业模式和盈利模式，提高投 资回报率。
建筑智能化系统工程设计ppt课件
建筑智能化系统工程设计
戴瑜兴
引 言
本课程电子教案着重考虑： 系统观：
建筑智能化的涉及范围较广，既包括传统 意义上的强电工程、弱电工程等硬件设施：同 时又包括“以人为本”的管理理念指导下的软 件开发与应用。学习本课程时，要求用系统的 观点来考虑、分析和解决问题。
2
系统集成：
智能建筑的核心是系统集成，它是一个复 杂的、异构的大型系统，构成智能建筑的子系 统通常需要集成起来应用，以支持更快，更精 确的智能化作业管理流程，提供有意义的、一 致的管理信息、实现智能建筑的建设目标－安 全舒适、先进科学、节能高效。
30％ 按方案设计程度命题 20％ 按设计性实验项目程度 命题
工程设计题型、技术开发题型要求如前所述。
10
7
通过本课程的学习，希望每位同学做到： ⑴分别针对三个以上的具体对象或问题产生科研选 题的想法或论证。 ⑵二～五年之内实现自己的一个想法。 科研选题方法（另专题讲述）
8
讲授内容：
本教案中“*”的内容可作为选讲内容， 根据不同学生层次（大学生、研究生） 以及课时情况，有选择的讲授。
9
Hale Waihona Puke 本课程的考试考试方式：笔试、开卷（2小时）
题型 基本概念及基本原理 本科生 50％ 着重于设备、系统的基 本概念和组成原理 研究生 20％ 着重于技术发展趋势和 发展方向方面的基本概 念和基本原理，并有创 新性观点 30％ 按施工图程度命题 50％ 按研究生开题程度命题
工程设计（例如：安防 系统或通信系统） 技术开发
5
（2）进行方案的可行性论证。
理论上:成熟性 技术上:可行性 条件上:软硬件设施条件及经费 性价比: 高性能,低价格 环保:开发,生产运行维护，报废是否会产生污染 节能:节能降耗，利用新能源
戴瑜兴
引 言
本课程电子教案着重考虑： 系统观：
建筑智能化的涉及范围较广，既包括传统 意义上的强电工程、弱电工程等硬件设施：同 时又包括“以人为本”的管理理念指导下的软 件开发与应用。学习本课程时，要求用系统的 观点来考虑、分析和解决问题。
2
系统集成：
智能建筑的核心是系统集成，它是一个复 杂的、异构的大型系统，构成智能建筑的子系 统通常需要集成起来应用，以支持更快，更精 确的智能化作业管理流程，提供有意义的、一 致的管理信息、实现智能建筑的建设目标－安 全舒适、先进科学、节能高效。
30％ 按方案设计程度命题 20％ 按设计性实验项目程度 命题
工程设计题型、技术开发题型要求如前所述。
10
7
通过本课程的学习，希望每位同学做到： ⑴分别针对三个以上的具体对象或问题产生科研选 题的想法或论证。 ⑵二～五年之内实现自己的一个想法。 科研选题方法（另专题讲述）
8
讲授内容：
本教案中“*”的内容可作为选讲内容， 根据不同学生层次（大学生、研究生） 以及课时情况，有选择的讲授。
9
Hale Waihona Puke 本课程的考试考试方式：笔试、开卷（2小时）
题型 基本概念及基本原理 本科生 50％ 着重于设备、系统的基 本概念和组成原理 研究生 20％ 着重于技术发展趋势和 发展方向方面的基本概 念和基本原理，并有创 新性观点 30％ 按施工图程度命题 50％ 按研究生开题程度命题
工程设计（例如：安防 系统或通信系统） 技术开发
5
（2）进行方案的可行性论证。
理论上:成熟性 技术上:可行性 条件上:软硬件设施条件及经费 性价比: 高性能,低价格 环保:开发,生产运行维护，报废是否会产生污染 节能:节能降耗，利用新能源
建筑 智能化系统
下一页 返回
第三节建筑企业竞争战略的选择、 实施与控制
发挥建筑企业的内部优势。战略方案要能利用企业的核心专 长，充分利用企业的内部资源、企业文化、地理位置等竞争 优势，并尽可能避免内部劣势。
符合建筑企业的总方向。按照企业方向层次的概念，战略方 案要符合建筑企业的使命，与企业目的和目标相互协调。
上一页 下一页 返回
１１-２ 建筑智能化系统简介
三、通信网络系统 智能建筑通信网络系统是保证建筑物内的语音、
数据、图像传输的基础，智能化建筑通信网络系统的 组成比较复杂，归纳起来一般包括程控电话系统、广 播电视卫星系统、有线电视系统、视频会议系统、公 共／紧急广播系统、ＶＳＡＴ卫星通信系统、同声传 译系统、接入网、计算机信息网络、计算机控制网络、 微小蜂窝数字区域无绳电话系统、移动通信中继系统。
上一页
返回
第三节建筑企业竞争战略的选择、 实施与控制
企业竞争战略的选择
企业竞争战略选择的原则 在选择企业竞争战略方案时，必须综合考虑建筑企业的外部
环境、内部能力和企业方向，使三者达到动态平衡，为此应 遵循如下原则: 与外部环境相一致。建筑企业的战略方案首先要与外部环境 相一致，符合外部环境的变化趋势，利用外部环境提供的机 会，避免外部环境的威胁。
上一页 返回
１１-２ 建筑智能化系统简介
五、建筑智能化的系统集成 建筑智能化的系统集成就是通过结构化综合布线
技术和计算机网络技术，把构成智能建筑和子系统的 信息资源集成到一个统一的信息平台上，通过对信息 资源的处理、重组、统计和分析，使资源达到充分的 共享，管理实现高度的集中，以实现信息综合、资源 共享和设备的互操作。
品或服务时，其成本或费用明显低于行业平均水平或主要竞 争对手的竞争战略。或者说，企业在一定时期内为用户创造 价值的全部活动的累计总成本，低于行业平均水平或主要竞 争对手的水平。 差异化战略及其选择 差异化战略，又称为产品差异化战略、别具一格战略等，与 低成本战略形成鲜明对比，差异化战略更直接地强调企业与 用户的关系，即通过向用户提供与众不同的产品或服务，为 用户创造价值。
第三节建筑企业竞争战略的选择、 实施与控制
发挥建筑企业的内部优势。战略方案要能利用企业的核心专 长，充分利用企业的内部资源、企业文化、地理位置等竞争 优势，并尽可能避免内部劣势。
符合建筑企业的总方向。按照企业方向层次的概念，战略方 案要符合建筑企业的使命，与企业目的和目标相互协调。
上一页 下一页 返回
１１-２ 建筑智能化系统简介
三、通信网络系统 智能建筑通信网络系统是保证建筑物内的语音、
数据、图像传输的基础，智能化建筑通信网络系统的 组成比较复杂，归纳起来一般包括程控电话系统、广 播电视卫星系统、有线电视系统、视频会议系统、公 共／紧急广播系统、ＶＳＡＴ卫星通信系统、同声传 译系统、接入网、计算机信息网络、计算机控制网络、 微小蜂窝数字区域无绳电话系统、移动通信中继系统。
上一页
返回
第三节建筑企业竞争战略的选择、 实施与控制
企业竞争战略的选择
企业竞争战略选择的原则 在选择企业竞争战略方案时，必须综合考虑建筑企业的外部
环境、内部能力和企业方向，使三者达到动态平衡，为此应 遵循如下原则: 与外部环境相一致。建筑企业的战略方案首先要与外部环境 相一致，符合外部环境的变化趋势，利用外部环境提供的机 会，避免外部环境的威胁。
上一页 返回
１１-２ 建筑智能化系统简介
五、建筑智能化的系统集成 建筑智能化的系统集成就是通过结构化综合布线
技术和计算机网络技术，把构成智能建筑和子系统的 信息资源集成到一个统一的信息平台上，通过对信息 资源的处理、重组、统计和分析，使资源达到充分的 共享，管理实现高度的集中，以实现信息综合、资源 共享和设备的互操作。
品或服务时，其成本或费用明显低于行业平均水平或主要竞 争对手的竞争战略。或者说，企业在一定时期内为用户创造 价值的全部活动的累计总成本，低于行业平均水平或主要竞 争对手的水平。 差异化战略及其选择 差异化战略，又称为产品差异化战略、别具一格战略等，与 低成本战略形成鲜明对比，差异化战略更直接地强调企业与 用户的关系，即通过向用户提供与众不同的产品或服务，为 用户创造价值。
建筑智能化设计指引PPT
暖通 电气 电子数 空调 给排水 据通信 控制 控制 及交换
传真 文本 通信
1980-1985年
音频 电
City Plaza,
CODEC 视影 Connecticut, USA
通信 像通信 (UTBS, 1984)
1st IB, STS
单设备
单一设备
1980年前
智能建筑的实质
建筑智能化 =
人的智能(HI) + 人工智能(AI) + 集成智能(II)
综合计算机、信息通信等方面的最先进技术，使建筑内的 电力、空调、照明、防灾、防盗、运输设备等协调工作，实现 建筑物自动化、远程通信和办公自动化有效运行，这三种功能 结合起来的建筑，就是智能建筑。（日本电机工业协会）
在建筑中设计了可提供响应的功能以及适应用户对建筑物 用途、信息技术要求变动时的灵活性。（国际智能工程学会）
功能分类
管 理： 设备管理、安全管理、人员管理、交通管理、通讯管理、 建筑物业管理、经营管理、服务管理。
控 制： 冷热源设备控制、空调通风设备控制、变配电设备控制、 照明设备控制、电梯扶梯控制、给排水设备控制。
节 能： 冰蓄冷控制、变频技术应用、太阳能应用、的定义
（智能建筑）是以建筑为平台，兼备建筑设备、办公自 动化及通信网络系统，集结构、系统、服务、管理及它们之间 的优化组合，向人们提供一个高效、舒适、便利、安全的建筑 环境。 （中国，《智能建筑设计标准》，GB/T50314-2006）
第二部分
智能建筑模型
智能建筑模型
系统模型包括一个基础、五个平台、五类基本技术和五类 服务。一个基础由建筑本体、系统机房、供电和防雷接地设施 及综合布线子系统布线组成；建立在该基础之上的是五个平 台，包括建筑自动化平台、应用系统平台、技术支撑平台、通 信网络平台和智能化集成平台；五类基本技术包括计算机、通 信技术、控制、显示和数据存储，实现相应的五类服务。
电子教案-建筑智能化系统概述(孙景芝)电子教案-课件1和2智能概述94页PPT
Hale Waihona Puke 电子教案-建筑智能化系统概述(孙景 芝)电子教案-课件1和2智能概述
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑智能化起源
1984年美国联合科技的UTBS公司在康涅狄格（Connecticut Stste）州哈伏特（Hartford）市将一座金融大厦进行改造并取名 City Place（都市大厦），主要是增添了计算机设备、数据通信 线路、程控交换机等，使住户可以得到通信、文字处理、电子 函件、情报资料检索、行情查询等服务。同时，对大楼的所有 空调、给排水、供配电设备、防火、保安设备由计算机进行控 制，实现综合自动化、信息化，使大楼的用户获得了经济舒适、 高效安全的环境，使大厦功能发生质的飞跃，从而诞生了世界 上第一座智能化楼宇。自此以后，世界上楼宇智能化建设走上 了高速发展轨道。
-
21
电子巡更系统
电子保安巡更系统的作用是要求研 发大楼保安值班人员按照预先设定的路 线顺序对楼宇周边以及内部各巡更点进 行巡视，有效保护楼宇安全。
技术防范与人工防范的结合
-
23
系统设置
巡更点
巡更人员
控制中心
-
24
工作流程： 日常管理：预先设定路线，巡更人员按设定路线巡更 下班或者夜间保卫管理：定时定点巡查，防范于未然
19
-
嵌入式硬盘录像机
系统架构： 由摄像、传输、控制、显示和记录五个部分组成
控制中心设备：多功能专用数字监控主机、彩色监视器 功能：画面分割、帧切换控制、显示和记录 报警输入、联动输出和远程控制
系统联网： 组团内通过传统布线方式至分控中心，然后通过电信光 纤骨干网联网至总控中心，实现整个区域的闭路电视监控
系统联动：
与门禁系统、周界防范系统、安防报警系统进行 联动控制，充分做到防患于未然
20
-
配置 说 明
1、大楼内部楼梯口配置彩色半球隐蔽型摄像机； 2、大楼内部过道配置彩色固定式摄像机； 3、大楼大厅等开阔区域配置室内彩转黑智能球机； 4、大楼外围的出入口处、车库内部及进出口通道分
别配置了红外夜视彩色固定式摄像机。 5、在外围宽敞区域配备室外彩转黑智能球机 。
政府内网
卫星及有线电视系统
音、视频会议系统
系统主要由会议发言系统、视频跟踪系统、扩声子系统、投影显示系统、音 频切换系统、集中控制系统组成。
视频会议
集中控制系统
多功能会议系统
多媒体周边设备
音响（扩声）系统
会议发言系统 同声传译系统
大屏幕投影系统
音、视频会议系统
市电供电
后备发电 机组供电
不间断电源系统
建筑智能化系统介绍
建筑智能化概念介绍
什么是建筑智能化？
intelligent building，简称为IB，最早起源于美国。
目前世界上的对楼宇智能化的提法很多，欧洲、美国、日本、 新加坡及国际智能工程学会的提法各有不同，其中，日本的国情 与我国较为相近，其提法可以参考，日本电机工业协会楼宇智能 化分会把智能化楼宇定义为：综合计算机、信息通信等方面的最 先进技术，使建筑物内的电力、空调、照明、防灾、防盗、运输 设备等协调工作，实现建筑物自动化（BA）、通信自动化 （CA）、办公自动化（OA）、安全保卫自动化系统（SAS）和消 防自动化系统（FAS），将这5种功能结合起来的建筑，外加结构 化综合布线系统（SCS），结构化综合网络系统（SNS），智能楼 宇综合信息管理自动化系统（MAS）组成，就是智能化楼宇。
为智能化弱电及信息化系统提供不间断电源服务， 并在外部电源断电的情况下使用UPS供电满负荷使用数 小时。
机房网络 系统
监控系统
消防广播系统
智能卡系统
电话系统
SA 安保自动化
闭路电视监控 系统
电子巡更 系统
防盗报警 系统
一卡通 系统
闭路电视监控系统
闭路电视监控系统通过布置在研发 大楼内部的前端摄像设备，实时、直观、 真实地再现被监控的画面，向管理者提 供极为有效的安全防范手k Location） 水平子系统（Horizontal） 干线子系统（Backbone） 设备间子系统（Equipment） 管理子系统（Administration） 建筑群子系统（Campus）
综合布线结构图
路由器
主机房配线架
网络跳线
光纤*2
无线对讲系统
为后勤人员提供统一的通讯平台
防入侵检测
各 楼 层 交 换 机
防入侵检测
流量监控中心 防火墙
Email WEB Server Server
Server
计算机网络系统
服务器群
核心交换机（主） 核心交换机（备）
核心区块 防火墙（主）
外网路由器
ISP
防火墙（备）
磁盘阵列
内网路由器 内网扩展区间
18
-
彩色固定摄像机 实 时 监 控
彩色半球摄像机
彩转黑智能球机
监控区域
1）在大楼内部楼梯口配置彩色半球隐蔽型摄像 机，监控所有出入口。 2）在大楼内部过道配置了彩色固定式摄像机 （ 3.5-8mm自动光圈镜头）。 3）大楼大厅等开阔区域配置室内彩转黑智能球 机。 4）大楼外围的出入口处及车库进出口通道分别 配置了红外夜视彩色固定式摄像机（3.5-8mm自 动光圈镜头），对进出人流和车辆进行摄像。 5）在外围宽敞区域配备室外彩转黑智能球机。
建筑智能化内容

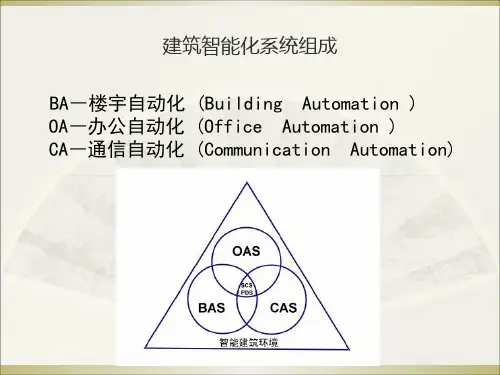

随着人们对智能建筑的理解逐渐加 深将“3A”增加到“5A”，在 CA-通信自动化 OA-办公自动化 BA-楼宇自动化
基础上新增
SA-安保自动化 FA-消防自动化
IB
建筑智能化内容
智能化子系统介绍
CA 通信自动化
综合布线 系统
语音通讯 系统
计算机网络 系统
有线电视 系统
视频会议 不间断电源
专用线缆
50对大对数
光纤配架
网络配架
光纤
网线
Switch
6类网线 6类网线
电信通信设备
语音配架
各个楼层机柜
网线 电话线
A：语音交换机
1. 企业自行购置语音交换机 2. 租用电信运营商的中继电路
程控交换系统
B：虚拟网（CENTRERX)
1. 企业安装直线电话
设置发射天线，在物业中心配置 控制管理主机，一收一发，满足安 保、后勤管理调度对话功能，最远 对讲距离达直径1~6公里。
系统功能： • 采用离线式的巡更方式，系统安全可靠，管理方便
• 无需布线，可在任意地点设置巡更点，隐蔽可靠。
• 可利用该系统进行保安编队巡更管理
-
25
配置说明
❖ 巡更路线规划 为保证保安巡更工作的质量，在大厦内应布置多条保安巡更路线，
我们建议可按区域（地面、地下停车场等）进行巡更路线的整体规划， 具体的实施需结合物业公司的要求进行详细的布置。
