万能角度尺的使用方法

万能角度尺的使用方法
"万能角度尺"（Universal Bevel Protractor）是一种测量角度的工具，通常由一个可旋转的尺规和一个固定的半圆形的标度组成。

这种工具可以用于测量、绘制和传递各种角度。

下面是使用万能角度尺的一般步骤：
1.了解角度尺的基本部分：
•固定尺规：通常是一条直尺，用于在工件上绘制直线。

•可旋转尺规：与固定尺规相连，可以自由旋转，用于测量和绘制角度。

•半圆形标度：固定在可旋转尺规上，以度数划分，用于读取和设置角度。

2.调整尺规位置：
•将固定尺规放在工件上，使其与参考直线对齐。

•通过旋转可旋转尺规，调整它的位置，使其沿着所需的角度对齐。

3.读取角度：
•使用半圆形标度上的刻度，读取可旋转尺规相对于固定尺规的旋转角度。

4.锁定角度：
•一些万能角度尺具有锁定机制，可以锁定可旋转尺规在特定位置，以便于传递测量值。

5.绘制角度：
•使用固定尺规和可旋转尺规，可以在工件上绘制所需角度
的线条。

6.注意刻度：
•注意半圆形标度上的刻度单位，通常是度数。

一些万能角度尺还可能具有分钟和秒的刻度。

请注意，不同品牌和型号的万能角度尺可能略有不同，因此最好在使用前阅读相关的使用说明书。

正确使用和保养工具是确保精确测量的关键。

万能角度尺的使用方法

万能角度尺的使用方法1.角度测量：-将万能角度尺放置在需要测量的角度上，将起始端与角度的一个边对齐。

-查看万能角度尺上的刻度，这些刻度表示起始边与平辅线之间的角度。

-读取准确的角度数值。

2.绘制角度：-将万能角度尺的起始边与所需角度的边对齐。

-在另一端使用铅笔或螺丝刀进行标记，以便后续绘制直线。

3.刻度转换：-万能角度尺上的刻度通常包括度数和弧度。

-在度数和弧度之间进行转换，使用万能角度尺较为简便。

-确定需要转换的度数或弧度，将万能角度尺放置在角度上，读取相应的刻度值。

4.复杂形状测量：-万能角度尺的关节点非常灵活，可以通过调整角度来适应复杂的形状。

-通过将万能角度尺的关节点调整到所需的角度上，可以测量并绘制不规则形状。

5.模具与工艺设计：-在模具设计和工艺设计中，使用万能角度尺可以准确测量和确定各种角度。

-通过将万能角度尺放置在需要测量的角度上，可以确定模具的角度和形状。

6.工程测量：-在建筑和其他工程领域，万能角度尺可以用于测量和布置各种角度。

-通过将万能角度尺与技术绘图工具结合使用，可以在工程项目中准确测量和布置角度。

7.家居装饰和木工工艺：-在家居装饰和木工工艺中，万能角度尺可以用于测量和确定各种角度。

-使用万能角度尺可以确保所制作的家具和木质产品符合设计要求。

总结：万能角度尺可以应用于各种领域和任务中，用于测量和绘制角度，进行刻度转换，测量复杂形状，进行模具与工艺设计，工程测量以及家居装饰和木工工艺。

使用万能角度尺需要注意对齐起始边和准确读取刻度，以确保准确测量和绘制所需的角度。

万能角度尺的正确使用方法

万能角度尺的正确使用方法
1.了解角度尺的组成：
2.选择合适的角度尺：
角度尺通常有不同的尺寸和形状，根据具体需要选择合适的角度尺。

一般来说，较大尺寸的角度尺适用于较大的尺寸测量和绘制，较小尺寸的角度尺适用于较小的尺寸测量和绘制。

3.测量角度：
a.将角度尺的两个臂分别放置在需要测量的角度的两边。

b.调整关节，使得两个臂的一条边与需要测量的边对齐。

c.读取刻度，得到所需的角度。

一些角度尺上刻度是正向的（顺时针方向），而另一些是逆向的（逆时针方向），根据具体情况读取正确的刻度。

4.绘制角度：
a.使用一个直尺或者精确的边作为基准线，将角度尺的一条边放在基准线上，臂的另一条边指向将要绘制的角度。

b.将角度尺保持在这个位置，使用一支铅笔或者细线在尺上的另一条边上标出角度。

c.绘制出的角度可以用直尺连接基准线和标注点，形成一个清晰的角度线。

5.其他使用技巧：
a.角度尺通常有一侧标有度数刻度，另外一侧可能标有弧度或者百分比刻度，根据具体需要选择合适的刻度。

b.一些角度尺可以锁定臂的位置，以便在绘制时保持角度的稳定。

c.角度尺还可以用于测量或绘制复杂的角度，例如锐角、钝角、反向角等等。

总结：。

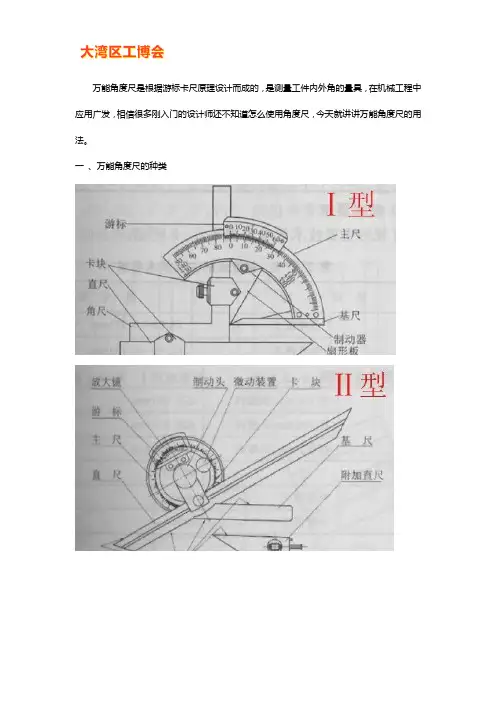

万能角度尺使用方法【干货技巧】

万能角度尺是根据游标卡尺原理设计而成的，是测量工件内外角的量具，在机械工程中应用广发，相信很多刚入门的设计师还不知道怎么使用角度尺，今天就讲讲万能角度尺的用法。

一、万能角度尺的种类二、0-320°万能角度尺的组成结构0-320°万能角度尺主要有以下部分组成：直角尺、直尺、主尺、游标、基尺、扇形板、制动头、卡块。

三、0-50°测量方法将直角尺、直尺所有部件全部安装上，被测物放在基尺和直尺的夹角之间进行测量。

四、50-140°测量方法将直角尺卸掉，把直尺安装上，使直尺与扇形板连在一起，被测物放在基尺和直尺的夹角之间进行测量。

五、140-230°测量方法把直尺和卡块卸掉，只把直角尺安装上，同时将直角尺推上去，使直角尺外直角与基尺尖头对齐，被测物放在基尺和直角尺的夹角之间进行测量。

六、230-320°测量方法把直角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺），被测物放在基尺和扇形板的夹角之间进行测量。

七、读数方法根据测量的角度范围，整度数由游标0刻度线在主尺上从左至右所达到的最大整数格读得，不足的部分由游标刻度上和主尺上完全对齐的刻度读得。

扩展资料：万能角度尺定义：万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。

除此之外还有5'和10'两种精度。

其读数方法与游标卡尺完全相同。

保养及保管：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。

万能角度尺的使用方法及读数

万能角度尺的使用方法及读数一、准备工作：1.确保工作区域干净整洁，以便能够自由移动和测量。

2.检查角度尺的刻度尺，确保其没有损坏或磨损。

如果需要更换，务必更换为全新的刻度尺。

3.确保角度尺的臂以及其他零件都处于正常工作状态，并清洁它们以去除任何灰尘或污垢。

二、测量直线：1.将角度尺的臂放置在待测量的直线上，使其尽可能与直线对齐。

确保刻度尺上的零点位于直线的一端。

2.用手指轻轻地将角度尺的臂移动到你认为的合适位置，使其另一端刚好与直线对齐，形成一个角度。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

三、测量角度：1.将角度尺的一个臂放置在待测量的角度上，使其“零度”刻度线与角度的起始点对齐。

2.用手指轻轻地将角度尺的另一个臂移动到你认为的合适位置，使其另一端刚好与角度的另外一条边对齐。

3.使用锁定装置将角度尺的臂固定在你选择的位置上。

确保锁定装置牢固可靠，并且臂不会变动。

4.读取刻度尺上指示的角度数值。

一般情况下，刻度尺上的数值是从0度到180度或360度。

确保你读取到的数值是正确的。

5.如果需要更精确的角度，可以使用角度尺上的分度值进行读数。

分度值通常是以一度或半度为单位，可以根据需要选择不同的刻度进行测量。

四、注意事项：1.在进行测量之前，务必确保角度尺的刻度尺是干净的，并清除上面的灰尘或污垢，以确保准确读数。

2.在进行测量时，尽量避免手指或其他物体触碰角度尺的臂，以免造成测量偏差。

3.确保锁定装置正确锁定臂的位置，防止臂在测量过程中移动。

4.在读取角度时，要确保视线垂直于刻度尺，这样可以减少读数时的误差。

5.如果遇到复杂的角度测量，可以使用角度尺的辅助刻度或附加工具进行辅助测量，以提高精确度。

总结：万能角度尺是一种简单易用的测量工具，适用于直线和角度的测量。

通过正确的使用方法和准确的读数，可以获得精确的测量结果。

在使用角度尺进行测量时，应遵循正确的操作步骤，并注意各种细节和注意事项，以确保测量的准确性。

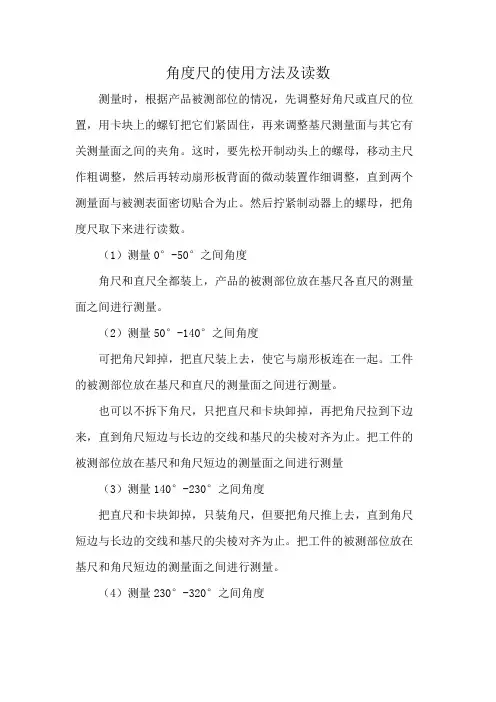

角度尺的使用方法及读数

角度尺的使用方法及读数
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量
（3）测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

（4）测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。

把产品的被测部位放在基尺和扇形板测量面之间进行测量。

万能角度尺量具的使用方法

万能角度尺量具的使用方法步骤一：准备工作1.找到一个平坦的工作台或桌面，并确保其表面平整。

2.找到一个要测量的物体，并确保它在工作台上保持稳定。

步骤二：放置支架1.在工作台上选择一个合适的位置，将支架竖立起来。

2.用螺丝固定支架，确保它牢固地固定在工作台上。

步骤三：选择合适的角度1.根据需要测量的角度范围，选择相应的量程。

2.将量程刻度盘上的针固定在选定的角度。

步骤四：调整刻度盘1.通过旋转刻度盘上的旋钮，将刻度盘上的角度指示器移动到所需的角度位置。

2.通过锁定刻度盘上的锁定装置，固定角度指示器在所需的角度位置上。

步骤五：测量1.将万能角度尺量具的刻度盘与待测物体对齐，保持其水平，并确保刻度盘处于正常工作状态。

2.注视角度指示器和物体，确保两者之间没有阻碍物，以确保准确测量角度。

如果有必要，移动待测物体或调整支架位置。

3.记录角度读数，或在需要角度相关的制图、绘图或其它应用中将角度指示器的读数转化为相应的数据或图形。

步骤六：收拾清理1.使用完毕后，将刻度盘上的角度指示器调零。

2.拆卸角度尺量具，将其放置到指定位置。

在使用万能角度尺量具时，还应注意以下几点：1.角度尺量具的表面应保持清洁，并定期检查仪表是否有损坏，如有发现应及时修理或更换。

2.在使用角度尺量具时，应避免扭曲和承重操作，以免影响测量精度。

3.使用角度尺量具时，应严格按照使用说明进行，不要随意更改或调整仪器的工作状态。

4.避免将角度尺量具暴露在高温、潮湿或腐蚀物质下，以免损坏仪器。

5.完成测量后，应将角度尺量具放置在干燥的地方，并避免与其他硬物或尖锐物体相撞。

以上就是万能角度尺量具的使用方法。

通过正确使用该工具，您可以准确测量和绘制物体的角度，帮助完成与角度相关的工作任务。

万能角度尺的读数方法【干货】

万能角度尺的使用方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
一、使用方法
1、测量0~50度时：角尺和直尺全装上。

2、测量50~140度时：可把角尺卸掉，仅装上直尺即可。

（如图）
3、测量140~230度时：把直尺和卡块卸掉，仅装上角尺即可。

4、测量230~320度时：把直尺，角尺，卡块全部都卸掉，只保留扇形板和主尺（带基尺）即可。

二、读数方法
1.先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被
测零件的角度数值。

在万能角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形
板上，可移动尺是用卡块固定在角尺上。

若把角尺拆下，也可把直尺固定在扇形板上。

2.万能量角尺的尺座上，基本角度的刻线只有0～90度。

3.当测量的零件角度大于90度时：在读数时，应加上一个基数；
当零件角度大于90度小于等于180度时：被测角度=90+量角尺读数；
当零件角度大于180度，小于等于270度时：被测角度=180+量角尺读数；
当零件角度大于270度，小于等于320度时：被测角度=270+量角尺读数。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

角度尺的正确使用方法

角度尺的正确使用方法一、角度尺的初步认识。

1.1 角度尺啊，那可是个很实用的小工具呢。

它就像一个小小的测量精灵，能精准地告诉你角度的秘密。

角度尺有不同的类型，常见的有那种万能角度尺，长得有点像个小夹子带着刻度盘和直尺的组合。

它的刻度啊，就像是角度世界的地图，密密麻麻地标着各种度数。

1.2 拿到角度尺的时候，先别急着用。

就像你认识一个新朋友，得先熟悉熟悉它的模样。

看看它的刻度是不是清晰，各个部件是不是灵活，有没有损坏的地方。

要是刻度都模模糊糊的，那这个角度尺可就像个近视眼，量出来的角度肯定不靠谱。

二、测量前的准备工作。

2.1 要测量角度的时候，首先得把测量的东西给固定好。

这就好比你要给一个调皮的小孩量身高，得先让他站得笔直不能乱动。

如果是测量一个工件的角度，那就得把工件稳稳地放在工作台上，不能让它晃来晃去的，不然就像在晃悠悠的船上钓鱼，根本没法准确测量。

2.2 然后呢，根据你要测量的角度的大概范围，调整角度尺的初始状态。

如果是测量一个比较小的锐角，那角度尺的尺子部分就要调整得比较紧凑；要是测量钝角呢，就得把尺子部分拉开一点。

这就像穿衣服，冬天穿厚衣服，夏天穿薄衣服，得根据情况来调整。

三、正确的测量操作。

3.1 开始测量的时候，把角度尺的一边紧紧地贴在要测量的角的一条边上，就像两个亲密无间的伙伴紧紧靠在一起。

然后慢慢地转动角度尺的另一边，让它也贴合到角的另一条边上。

这个过程要小心翼翼的，就像走钢丝一样，稍微歪一点，量出来的角度就不对了。

3.2 在读取刻度的时候，眼睛可得瞪大了。

要确保视线是垂直于刻度盘的，不然就容易看错。

这时候可不能马马虎虎的，一丁点儿的误差都可能让整个测量结果变得“差之毫厘，谬以千里”。

如果是那种有游标刻度的角度尺，更要仔细看游标和主刻度的对齐情况，这可是精确测量的关键。

四、测量后的注意事项。

4.1 测量完了之后，可别就把角度尺随手一扔。

要像对待宝贝一样把它清理干净，把上面可能沾上的灰尘、油污之类的东西都擦掉。

关节角度尺的使用方法

关节角度尺的使用方法
关节角度尺是一种用于测量人体各个关节弯曲活动角度的工具，其使用方法如下：
1. 首先要选择合适的关节角度尺，不同的角度尺适用于不同的关节部位，例如手腕、膝盖、肘关节等。

2. 将关节角度尺放置在需要测量角度的相应骨骼上，确保角度尺的参考方向与骨骼平面一致。

3. 让被测人体弯曲所需测量的关节，使其活动到最大角度，同时读取角度尺上的刻度值，记录下来。

4. 进行多次测量，取多个数据的平均值，以获得更准确的结果。

5. 使用关节角度尺时应避免扭曲或晃动角度尺，同时需要注意被测者的身体姿态和位置是否正确，以保证测量的准确性。

6. 使用完毕后，及时清洁关节角度尺，妥善保存。

总之，关节角度尺是一种精密测量工具，使用时需要谨慎和小心，以确保准确度和可靠性。

角度尺使用方法

角度尺使用方法
角度尺是一种测量角度的工具，它通常由一条刻度尺和一个移动的标尺组成。

如何正确使用角度尺呢？以下是详细的步骤说明：
1. 准备工作：找到一块平整的表面，用角度尺与标尺轻轻摩擦，确保表面光滑无杂质。

2. 定位角度：将角度尺放置在需要测量角度的两条直线之间。

确保直线与角度尺上的刻度线平行。

3. 钉定角度尺：用手指轻轻按住角度尺的一端，使其保持在直线的一个端点上。

确保角度尺稳固地固定在直线上。

4. 移动标尺：用手指拖动标尺，将其移动到另一条直线的端点处。

在移动的过程中要保持标尺与角度尺保持一定的接触。

5. 阅读角度：当标尺移动到所需角度时，停止移动并观察标尺上与刻度尺重合的刻度线。

这个刻度线所代表的数字即为测量的角度。

6. 记录角度：根据需要，可以使用纸和笔记录测量得到的角度。

使用角度尺时，需要确保角度尺与直线保持接触并且保持稳定，以确保测量的准确性。

在读取角度时，要仔细观察刻度线的位置，以避免误差。

如果需要多次测量同一个角度，要重新开始以上步骤，确保准确度。

在使用角度尺时，还应注意以下几点：
1. 角度尺的标尺应与直线线段对齐，否则角度测量将产生误差。

2. 在移动标尺时，要保持手稳定，避免晃动。

3. 角度尺的刻度应清晰可辨，如有磨损或模糊，需要更换角度尺。

总之，正确使用角度尺需要仔细操作，并且保持稳定和准确。

通过按照以上步骤和注意事项，您就可以准确地测量角度了。

折弯万能角度尺使用方法

折弯万能角度尺使用方法一、了解角度尺的组成部分1.脚：角度尺的两个边缘，用于测量和标记物体。

2.尺度刻度：角度尺上的标尺，上面有刻度线，用于测量长度。

3.折弯刻度：角度尺上的标尺，用于测量和确定折弯角度。

二、正确使用角度尺的步骤1.准备工作在使用角度尺之前，确保工作区域整洁有序，以便于测量和操作。

清理角度尺的表面，确保没有灰尘和障碍物。

2.测量长度将角度尺的脚对准被测物体的两边，注意脚与物体表面的接触要牢固且平整。

使用标尺上的尺度刻度测量距离，并记录下来。

3.测量角度将角度尺的脚对准被测物体的两边，注意角度尺与物体表面的接触要牢固且平整。

使用标尺上的折弯刻度测量角度，并记录下来。

4.折弯操作根据测量到的角度，使用弯管机、折弯机或其它工具进行折弯操作。

将被测物体放置在工具上，根据测量到的角度进行调整，并采取合适的方式进行折弯。

注意在操作过程中保持角度尺的稳定，以确保折弯的准确性和精度。

5.检查和调整在完成折弯操作后，使用角度尺进行测量检查，确保折弯的长度和角度符合要求。

如有需要，根据测量结果对折弯进行微调，直至满足要求。

6.清洁和保养在使用完毕后，将角度尺清洁干净，并妥善保管。

避免长时间暴露在湿度过高或有腐蚀性的环境中，以免影响角度尺的使用寿命和测量精度。

三、注意事项1.在使用角度尺时，要确保角度尺与被测物体之间的接触平整牢固，以避免测量误差。

2.折弯操作时要小心谨慎，避免受伤。

确保使用合适的折弯工具，并按照工具的使用说明进行操作。

3.在折弯操作之前，要仔细测量和标记，并准确计算折弯角度，以避免浪费材料和时间。

4.在使用角度尺进行测量时，要保持专注和耐心，避免粗心造成测量错误。

5.定期检查和校正角度尺的精度，以确保测量结果准确可靠。

总结：折弯万能角度尺是一种多功能的工具，它简单易用，适用于各种测量和折弯操作。

正确使用角度尺并遵循使用方法，可以提高工作效率和折弯操作的准确性。

通过了解角度尺的组成部分、正确使用角度尺的步骤和注意事项，希望可以帮助您更好地使用折弯万能角度尺。

数显角度尺的使用方法及读数

数显角度尺的使用方法及读数
数显角度尺超厉害好不好！那咋用呢？先把它轻轻放在要测量的角度上，就像给角度穿上一件合身的衣服。

打开开关，哇，数字立马就显示出来了。

读数的时候可得看仔细喽，别眼花看错数。

这就跟看宝贝似的，得小心翼翼。

注意事项可不少呢！不能用力过猛，不然会弄坏它。

你想想，要是像个大力士一样去摆弄它，那还不得坏呀？测量的时候要放稳，别晃来晃去。

这就跟搭积木一样，不稳当可不行。

安全性方面，只要正常使用，一般不会有啥问题。

它又不是个炸弹，哪会那么容易出危险。

稳定性也不错，数字显示很准确，不会乱跳。

就像个靠谱的小伙伴，值得信赖。

应用场景那可多了去了。

木工活的时候能用吧？精准测量角度，做出漂亮的家具。

这就像给木工师傅配上了一把神奇的武器。

机械加工也少不了它呀，保证零件角度准确。

就像给机器安上了一双锐利的眼睛。

来个实际案例。

有个木工师傅以前凭感觉做角度，结果总是不太准。

后来用了数显角度尺，哇，做出来的东西那叫一个漂亮。

这效果，简直绝了。

所以呀，数显角度尺好用得很，大家赶紧用起来。

角度尺使用方法【干货技巧】

作为机加工中的常用测量工具，角度尺常见的有万能角度尺、组合角度尺、多功能角度尺等，这些角度尺之间有什么联系？又如何使用？今天小编就为大家介绍下。

第一、万能角度尺万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。

除此之外还有5'和10'两种精度。

其读数方法与游标卡尺完全相同。

万能角度尺使用方法:测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。

调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

应用万能角度尺测量工件时，要根据所测角度适当组合量尺，万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

万能角度尺的测量范围游标万能角度尺有Ⅰ型Ⅱ型两种,其测量范围分别为0°~320°和0°~360°。

第二、组合角度尺组合角度尺，包括量角尺、直尺。

组合式角度尺是一种用于机械加工、木模加工中角度、长度、高度测量及中心定位的常用计量器具。

将直尺与中心规组合，可快捷地确定圆形工件的圆心。

圆心的定位准确度主要取决于直尺测量线与中心规角平分线的重合。

JJF1132—2005《组合式角度尺》校准规范给出了此偏移量的要求以及相应的校准方法。

第三、多功能角度尺多功能角度尺又称万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具，它有以下几种，如游标量角器、万能角度尺等。

角度尺的使用方法

角度尺的使用方法
角度尺是一种常见的测量工具，它可以用来测量角度大小。

在使用角度尺时，需要注意以下几点：
1. 选择合适的角度尺
角度尺有不同的尺寸和形状，选择合适的角度尺可以更好地满足测量需求。

一般来说，较小的角度尺适用于测量较小的角度，而较大的角度尺适用于测量较大的角度。

2. 放置角度尺
在测量角度时，需要将角度尺放置在需要测量的角度上。

为了保证测量的准确性，需要将角度尺放置在平坦的表面上，并确保角度尺与被测角度的边缘对齐。

3. 读取角度尺
读取角度尺时，需要注意角度尺的刻度。

一般来说，角度尺的刻度分为度和分，其中度是角度的主要单位，分是度的辅助单位。

在读取角度尺时，需要先读取度数，再读取分数。

4. 计算角度大小
在读取角度尺后，需要计算角度的大小。

一般来说，角度的大小等于读取的度数加上读取的分数除以60。

例如，如果读取的角度为
30度15分，则角度的大小为30.25度。

5. 注意测量误差
在使用角度尺进行测量时，需要注意测量误差。

测量误差可能来自于角度尺的制造精度、放置不准确等因素。

为了减小测量误差，可以多次测量并取平均值，或者使用更精确的测量工具。

使用角度尺进行测量需要注意选择合适的角度尺、放置角度尺、读取角度尺、计算角度大小和注意测量误差等因素。

只有在注意这些因素的前提下，才能够获得准确的测量结果。

万能角度尺的使用方法及读数

万能角度尺的使用方法及读数万能角度尺是一种普遍用于测量角度的工具，可以用于测量各种表面和形状的角度，方便快捷，使用灵活。

本文将介绍万能角度尺的使用方法和读数，以帮助大家更好地使用这一工具。

一、如何使用万能角度尺？1、准备工作在使用万能角度尺之前，需要先了解它的结构和组成部分。

万能角度尺通常由两个可移动的臂和一个固定的底座组成，臂上通常有一些刻度，用于测量各种角度。

在进行测量之前，需要调整好角度尺的臂，以使其与要测量的角度相匹配。

2、测量角度在进行测量时，需要将角度尺放置在要测量的表面上，并通过移动臂来调节角度，直到其与要测量的角度相等。

在调节时，应注意尽可能使臂的端点和表面接触，以获得准确的测量结果。

完成调整后，可以通过角度尺上的刻度来读取测量结果。

3、清洁保养万能角度尺在使用后应及时清洗和保养，以防止其受到损坏。

在清洁时，应注意不要使用过于激烈的化学剂和清洁剂，以免造成不必要的损伤。

同时，在角度尺的使用过程中，应注意保持其平稳和稳定，以获得最准确的测量结果。

二、如何读取万能角度尺的测量结果？1、读取数字式角度尺的测量结果数字式角度尺是一种内置显示器的角度尺，通过在显示器上显示数字来表示测量结果。

这种角度尺通常有一个“on/off”按钮和一个“mode”按钮，用于控制其开关和功能模式。

在进行测量时，可以通过调节臂的位置来获得测量结果，然后通过读取显示器上的数字来确定角度。

2、读取传统角度尺的测量结果传统的万能角度尺通常具有一些刻度，用于测量角度，并通过这些刻度来读取测量结果。

在进行测量时，需要将角度尺放置在要测量的表面上，并通过臂的移动来调整角度，以尽可能贴近要测量的角度。

完成调整后，可以通过角度尺上的刻度来读取测量结果。

这通常需要一定的技巧和经验，以确保读取到准确的角度。

总结万能角度尺是一种方便快捷的测量工具，可以用于各种角度的测量。

使用角度尺之前，需要了解其结构和组成部分，并进行正确的调整和操作。

数显角度尺使用方法

数显角度尺使用方法数显角度尺是一种用于测量物体角度的仪器，在工业生产、科学研究和日常生活中经常被使用。

下面是数显角度尺的使用方法及相关参考内容。

一、数显角度尺的使用方法：1. 准备工作：在使用数显角度尺之前，需要确保仪器处于正常工作状态，电池电量充足，并且仪器的刻度清晰可见。

2. 安装角度尺：将数显角度尺安装在需要测量角度的物体上。

可以使用夹具或吸盘等固定方式，确保角度尺安装稳定。

3. 测量角度：打开数显角度尺的电源开关，显示屏上会显示当前测量的角度数值。

将测量物体调整至所需角度，慢慢旋转直到数显角度尺的显示数值稳定。

4. 读取测量结果：观察数显角度尺的显示屏，记录当前角度数值，可以根据需要进行均值、最大或最小角度的测量。

二、数显角度尺的相关参考内容：1. 数显角度尺的分类：数显角度尺根据使用环境和测量要求的不同，可以分为手持数显角度尺、座式数显角度尺、夹式数显角度尺等多种类型。

2. 数显角度尺的特点：数显角度尺具有高精度、快速测量、直观显示、易于操作等特点，可以满足工业制造、机械加工等领域的测量需求。

3. 数显角度尺的应用领域：数显角度尺广泛应用于机械制造、汽车维修、建筑工程、木工加工等领域，可以用来测量角度、校正设备和判断物体水平情况等。

4. 数显角度尺的使用注意事项：使用数显角度尺时需注意仪器的稳定性、测量物体的刚性、仪器的精度等因素，以保证测量结果的准确性。

5. 数显角度尺的价格与品牌比较：数显角度尺的价格和品牌多种多样，根据具体的需求和预算可以选择适合自己的数显角度尺。

6. 数显角度尺的维护与保养：定期清洁仪器表面、保持刻度清晰可读，避免水和湿气进入仪器内部，以延长使用寿命。

通过以上内容，读者可以了解数显角度尺的使用方法及其相关注意事项。

数显角度尺是一种实用的测量工具，正确使用可以提高测量的准确性和效率。

在选择和使用数显角度尺时，需要根据具体的需求和预算来考虑，同时注重仪器的质量和品牌的信誉。

1型万能角度尺使用方法

（1）测量0°—-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

（2）测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

教你如何用WORD 文档 (2012-06-27 192246)转载▼标签：杂谈（3）测量140°-230°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

（4）测量230°-320°之间角度，把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。

把产品的被测部位放在基尺和扇形板测量面之间进行测量。

万能角度尺的读数方法可分三步；1、先读“度”的数值-----看游标零线左边，主尺上最靠近一条刻线的数值，读出被测角“度”的整数部分，图示被测角“度”的整数部分为16。

2、再从游标尺上读出“分”的数值-----看游标上哪条刻线与主尺相应刻线对齐，可以从游标上直接读出被测角“度”的小数部分，即“分”的数值。

图示游标的30刻线与主尺刻线对齐，故小数部分为30。

3、被测角度等于上述两次读数之和，即16′+30′=16 °30′4、主尺上基本角度的刻线只有90个分度，如果被测角度大于90°，在读数时，应加上一基数（90，180，270），即当被测角度>90°----180°时，被测角度=90°+角度尺读数。

>180°----270°时，被测角度=180°+角度尺读数。

>270°----320°时，被测角度=270°+角度尺读数。

答：分节，每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

角度尺测量方法

角度尺测量方法角度尺是一种专业测量工具，可以用于准确测量角度并确定任何物体之间的相对位置。

角度尺的使用各种不同类型，包括手持角度尺、电子角度尺、数字角度尺等等。

无论使用哪种类型的角度尺，都需要严格按照使用方法和操作指南进行测量，以获得最准确的测量结果。

在具体操作时，角度尺的使用可以分为两个方面。

其一是直接测量，即将角度尺直接放置在物体上，通过观察角度尺上的度数刻度，就可以测量出各种不同角度的大小。

在直接测量时，我们需要注意角度尺四个悬挂孔的使用，以确定角度尺的水平位置。

同时，要将角度尺的读数与正方向对准，以确保测量结果的准确性。

角度尺的使用还包括差角测量，即测量两个物体之间的角度差。

在差角测量时，需要先将角度尺分别放置在两个物体上，并确保两个物体与角度尺的水平位置都相同。

然后，将两个角度刻度之差作为差角的度数。

角度尺的测量范围和精度与不同类型和品牌的角度尺有所不同。

一般来说，手持角度尺的测量范围较窄，大约为0度至90度，精度大约为0.5度。

电子角度尺和数字角度尺的测量范围比手持角度尺更大，一般为360度，精度也更高，可以达到0.05度甚至更高。

这些高级角度尺通常使用数字显示屏幕，允许用户将测量结果存储在设备中，以供后续使用。

此外，一些角度尺还具有数据传输和外接附件的功能，可以连接到电脑等设备，以便更详细地记录和分析测量结果。

在选择角度尺时，应首先了解其使用范围、精度和可靠性。

在使用前，应认真查看操作说明书和测量方法，并定期检查和维护角度尺以确保其始终保持准确。

如果发现任何问题或异常结果，应及时联系制造商或售后服务，以获得支持和帮助。

总之，角度尺是一种非常有用的测量工具，可以帮助我们快速、准确地测量角度和距离。

无论是在建筑、机械制造、航空航天、汽车、电子等不同领域，角度尺都起着重要的作用。

在正确使用并妥善保养的前提下，角度尺可以帮助我们更好地掌握和应用各种角度和距离测量技术，提高工作效率并获得更好的测量结果。
