接地线标准

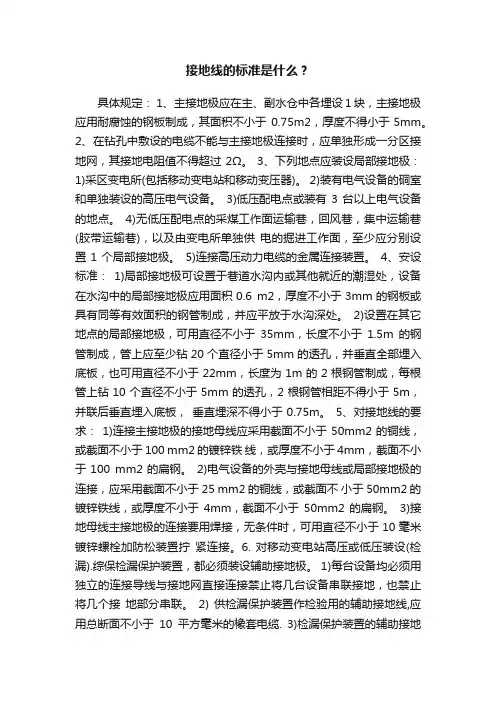

接地线的标准是什么？
接地线的标准是什么？具体规定： 1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不得小于5mm。
2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。
3、下列地点应装设局部接地极：1)采区变电所(包括移动变电站和移动变压器)。
2)装有电气设备的硐室和单独装设的高压电气设备。
3)低压配电点或装有3台以上电气设备的地点。
4)无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
5)连接高压动力电缆的金属连接装置。
4、安设标准：1)局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0.6 m2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
2)设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m的钢管制成，管上应至少钻20个直径小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
5、对接地线的要求：1)连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。
2)电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。
3)接地母线主接地极的连接要用焊接，无条件时，可用直径不小于10毫米镀锌螺栓加防松装置拧紧连接。
6. 对移动变电站高压或低压装设(检漏).综保检漏保护装置，都必须装设辅助接地极。
1)每台设备均必须用独立的连接导线与接地网直接连接禁止将几台设备串联接地，也禁止将几个接地部分串联。
配电箱接地线的标准
配电箱接地线的标准
配电箱接地线的标准通常根据当地法规和标准来确定，以下是一些常见的配电箱接地线标准：
1. 国际电工委员会（IEC）标准：IEC 60364-4-41是国际上对电气系统设计和安装的标准之一，其中包括了关于配电箱接地线的规定。
2. 美国国家电气规范（NEC）：NEC是美国用电设备安全的国家标准，其中包括了配电箱接地线的规定，如接地电极的要求和接地电线的规范等。
3. 欧洲标准（EN）：欧洲标准机构（CENELEC）发布了一系列的标准，如EN 50522和EN 62305等，其中包括了配电箱接地线的规范。
4. 国家标准：各个国家通常都会有自己的国家标准来规范配电箱接地线，例如中国的《低压电器配电箱通用技术条件》（GB 7251.1-2013）。
需要注意的是，具体的配电箱接地线标准会因国家、地区和用途而有所不同，因此使用前应仔细研究相关规范和法规，并在遵循当地标准的基础上进行设计和安装。

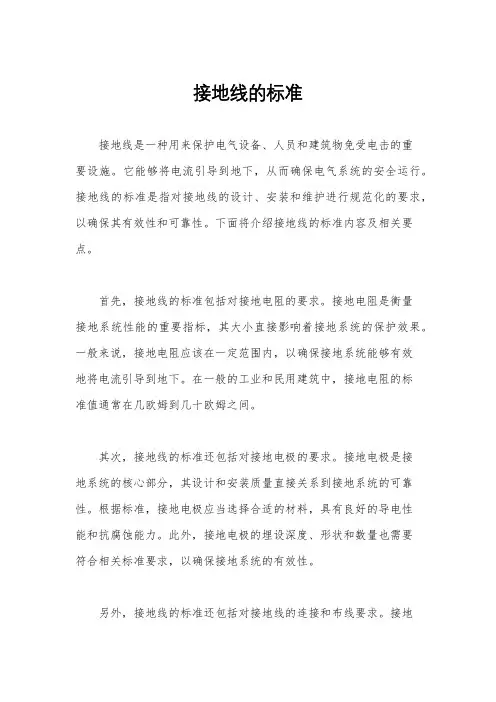

接地线的标准
接地线的标准接地线是一种用来保护电气设备、人员和建筑物免受电击的重要设施。
它能够将电流引导到地下，从而确保电气系统的安全运行。
接地线的标准是指对接地线的设计、安装和维护进行规范化的要求，以确保其有效性和可靠性。
下面将介绍接地线的标准内容及相关要点。
首先，接地线的标准包括对接地电阻的要求。
接地电阻是衡量接地系统性能的重要指标，其大小直接影响着接地系统的保护效果。
一般来说，接地电阻应该在一定范围内，以确保接地系统能够有效地将电流引导到地下。
在一般的工业和民用建筑中，接地电阻的标准值通常在几欧姆到几十欧姆之间。
其次，接地线的标准还包括对接地电极的要求。
接地电极是接地系统的核心部分，其设计和安装质量直接关系到接地系统的可靠性。
根据标准，接地电极应当选择合适的材料，具有良好的导电性能和抗腐蚀能力。
此外，接地电极的埋设深度、形状和数量也需要符合相关标准要求，以确保接地系统的有效性。
另外，接地线的标准还包括对接地线的连接和布线要求。
接地线的连接应当牢固可靠，接地线与接地电极、电气设备之间的连接点应当采用专用的接地夹具，并经过良好的防腐处理，以确保接地线的连接质量和稳定性。
同时，接地线的布线应当符合相关标准要求，避免出现交叉、绕圈等情况，以减小接地电阻，提高接地系统的效率。
最后，接地线的标准还包括对接地系统的检测和维护要求。
根据标准规定，接地系统应当定期进行检测和维护，以确保其性能和可靠性。
检测内容包括接地电阻的测量、接地电极的检查、接地线的连接状态等，维护内容包括清除接地电极周围的杂物、修复接地线的损坏部分等。
这些工作的进行需要符合相关标准要求，以确保接地系统的安全可靠运行。
总之，接地线的标准是保障接地系统安全可靠运行的重要依据，其内容涵盖了接地电阻、接地电极、接地线的连接和布线、接地系统的检测和维护等方面。
遵循接地线的标准要求，可以有效地提高接地系统的保护效果，确保电气设备、人员和建筑物免受电击的危害。
因此，在设计、安装和维护接地系统时，必须严格遵循相关标准要求，确保接地系统的性能和可靠性。
接地线标准
接地线标准接地线是一根连接电器设备或电气系统与大地的导线。
它的主要作用是将电器设备中的电流安全地引导到大地，从而保护人和设备的安全。
接地线的标准是为了确保接地线的质量和安全性，保证其正常工作。
接地线的标准主要包括以下几个方面。
1. 接地线的材料和规格。
接地线一般采用铜或铝作为导体材料，这是因为铜和铝具有良好的电导性能和抗腐蚀性能。
接地线的截面积一般根据设备的额定电流来确定，以确保能够良好地导出电流，避免电流过载引起的安全事故。
2. 接地线的连接方式。
接地线的连接方式一般有直接连接和间接连接两种。
直接连接是将接地线直接连接到设备的金属外壳或导体上，实现电气设备的直接接地。
间接连接是通过连接金属管道或导体的方式实现对电气设备的接地，一般用于地埋设备或远离电气设备的情况。
3. 接地线的布线。
接地线的布线需要根据实际情况进行规划和设计，确保接地线能够充分覆盖到电气设备的各个部分，减小接地电阻，提高接地效果。
一般来说，接地线应该尽量短，直接布线，避免交叉和弯曲。
此外，接地线的布线要避免与其他电气线路或设备的干扰，保持良好的电气接触。
4. 接地线的检测和测试。
对于接地线的质量和安全性，需要进行定期的检测和测试。
常见的测试方法有接地电阻测试和接地电阻率测试。
接地电阻测试是测量接地电阻的大小，以确定接地系统的质量，一般要求接地电阻不超过一定的限制。
接地电阻率测试是测量接地电阻的变化范围，以确定接地系统与地壤的接触情况，从而判断接地系统的可靠性。
综上所述，接地线的标准是为了确保接地线的质量和安全性，保证其正常工作。
合理选择接地线的材料和规格，正确连接和布线，定期检测和测试，可以有效地保护人和设备的安全，预防电气事故的发生。
接地线的标准值
接地线的标准值
接地线的标准值因设备和接地方式的不同而有所不同。
一般来说，接地线的标准值是根据设备的额定电压和电流来确定的。
对于电气设备，接地线的标准值通常不大于2Ω。
接地母线由软铜线、镀锌铁线或扁钢制成。
电气设备的金属外壳和接地母线或是局部的接地极用软铜线、镀锌铁线或扁钢制成等。
对于电力系统，接地线的标准值通常根据系统的中性点接地方式来确定。
中性点直接接地系统，接地电阻一般不大于4Ω；中性点不直接接地系统，接地电阻一般不大于10Ω。
此外，对于一些特殊设备，如计算机房、数据中心等，接地线的标准值可能会更严格，通常要求接地电阻不大于0.5Ω。
需要注意的是，接地线的标准值并不是一成不变的，它可能会受到设备类型、环境条件、接地方式等多种因素的影响。
因此，在实际应用中，需要根据具体情况来确定接地线的标准值。
接地线的深度标准
接地线的深度标准
接地线的深度标准可以根据不同的用途和国家/地区的规范而
有所不同。
在一般住宅和商业建筑中，以下是一些常见的接地线深度标准：
1. 室外接地线：在室外开放区域（如花园、庭院等）或埋入地下的区域中，接地线的深度一般应达到0.6米到1.2米（2英
尺到4英尺）之间。
这可以确保接地线有效地连接到地下土壤，并提供足够的保护。
2. 室内接地线：在室内用途中，接地线的深度一般较浅，一般要求在0.3米到0.6米（1英尺到2英尺）之间。
这样可以方
便维护和安装，并且可以更好地连接到地下的金属接地系统。
需要注意的是，接地线的深度标准可能会因地区、用途和特定情况而有所不同。
因此，在安装接地线时，最好咨询当地的电气规范或专业人士，以确保符合适用的标准和要求。
接地线标准
接地线标准
接地线标准是指在电气系统中，接地线通常用于将电气系统中的电压和电流导致的磁场总是接地，以便将磁场中的能量释放到大地中。
接地线的质量和安装方法，决定了其对电气设备及电气系统的保护效果。
接地线标准主要包括接地线材料、接地线直径、接地线长度等。
首先，接地线材料应选择硬质导体，如铜、铝等，其次，接地线的直径应根据电流大小来确定，一般而言，当额定电流大于50安时，接地线的直径应大于12毫米；最后，接地线的长度应根据安装要求来确定，一般而言，当接地线从电源下行到电器时，应尽量减少接地线的长度，以便保证电压降低。
此外，在接地线的安装方面，应按照以下步骤来进行：首先，将接地线与电气设备连接；其次，将接地线固定在支架上；最后，将接地线连接到大地上。
此外，在安装接地线时，应注意接地线的连接头的整洁，以保证电气系统的安全性。
在总结上，接地线的材料、直径、长度和安装方法都是进行接地线安装的重要标准，为了保证电气设备的安全稳定运行，应按照接地线标准来正确安装接地线，以保证电气系统的安全性。
施工接地线的标准
施工接地线的标准一、接地材料接地线应采用符合国家标准的软质铜线，截面积应满足负荷要求，一般为16mm²-35mm²。
同时，应保证接地线无老化、断裂等现象，以确保其导电性能良好。
二、接地电阻接地电阻的大小是衡量接地线性能的重要指标。
根据相关规定，接地电阻应不大于4欧姆。
在施工完成后，应对接地电阻进行测量，确保其满足要求。
三、接地方式根据施工现场的实际情况，选择合适的接地方式。
常见的接地方式有：自然接地、人工接地等。
在选择接地方式时，应充分考虑地质、环境等因素，以确保接地效果良好。
四、连接方式接地线的连接方式应采用可靠的焊接或螺栓连接，确保连接处接触良好、导电性能良好。
同时，在连接过程中，应做好防腐措施，以延长接地线的使用寿命。
五、标识与记录在施工过程中，应对接地线的规格、型号、长度等信息进行详细记录。
同时，在接地线上应标识明显的安全标识，以提高安全性。
在施工完成后，应将相关信息整理成档案，以便日后管理和维护。
六、维护与检测定期对接地线进行检查和维护，确保其完好无损、导电性能良好。
在检查过程中，如发现接地线存在老化、断裂等现象，应及时进行更换或修复。
同时，应定期测量接地电阻，确保其满足要求。
七、安全措施在施工过程中，应采取必要的安全措施，如设置警示标识、穿戴防护用品等。
同时，应确保施工人员的操作熟练、规范，以防止意外事故的发生。
八、施工规范在施工过程中，应遵守相关的施工规范和标准。
在选择接地材料和连接方式时，应考虑到安全、环保等方面的因素。
同时，应确保施工质量和进度满足要求。
在施工过程中，如遇到问题应及时采取措施解决，以确保工程顺利进行。
接地线的标准
接地线的标准接地线是用来保护电气设备和人员安全的重要措施，它能够将电流迅速导入地面，避免触电危险和设备损坏。
接地线的标准是非常重要的，它直接关系到电气设备的安全性能和使用效果。
本文将介绍接地线的标准要求，以及在实际应用中需要注意的问题。
首先，接地线的标准要求包括接地电阻、接地电流、接地材料等方面。
根据国家标准，接地电阻应当小于规定的数值，一般为4Ω。
接地电流应当满足规定的安全值，以确保在故障情况下能够迅速导入地面。
接地材料应当具有良好的导电性能和耐腐蚀性能，以确保接地线的长期稳定性。
其次，在实际应用中，需要注意接地线的敷设方式和连接方式。
接地线应当沿着设备或建筑物的周边敷设，并且应当与主体设备或建筑物紧密连接，以确保接地效果。
在连接方式上，应当采用可靠的接地夹或接地螺栓，确保接地线与设备或建筑物之间的良好接触。
另外，接地线的检测和维护也是非常重要的。
定期对接地电阻进行测量，确保其在规定范围内。
定期对接地线进行检查，确保其连接良好，没有损坏或腐蚀。
对于接地线的维护，应当及时清除周围的杂物和积水，确保接地线的通畅和干燥。
最后，需要注意的是接地线的标准化管理。
在设计、施工和维护过程中，应当严格按照国家标准和相关规范进行操作，确保接地线的质量和安全性能。
对于新建工程和改造工程，应当编制详细的接地设计方案，并由专业人员进行审核和验收，确保接地线的质量和安全性能。
总之，接地线的标准是保障电气设备和人员安全的重要措施，它直接关系到设备的安全性能和使用效果。
在实际应用中，我们需要严格按照国家标准和相关规范进行操作，确保接地线的质量和安全性能。
同时，需要加强对接地线的检测和维护工作，确保其长期稳定地运行。
希望本文能够对大家有所帮助，谢谢阅读！。
接地线平方选择标准是什么
接地线平方选择标准是什么
一、接地线平方选择标准是什么
1、若火线截面积不大于16平方时，地线截面积通常要等于火线截面积。
2、若火线的截面积在16平方和35平方之间时，地线的截面积可为16平方。
3、若火线截面积超过35平方时，地线截面积可为火线截面积的一半。
二、接地线有什么作用
1、地线可以起到保护家用电器的作用，如果线路或电器发生漏电时，漏电电流会通过电器插头快速流进插座电线插孔里，这样漏电保护器会检测到漏电现象，然后通过跳闸保护家里电器和线路。
2、接地线是连接装备外壳，一旦出现漏电情况发生后，可以通过接地线传到大地，避免造成触电。
3、接地线能够避免绝缘损坏，伤害到人体而设置的保护装置。
它有两种方式：接零、接地，按照相关规定，只要采用的系统是三相四线供电，都需要采用接零的方式。
4、接地线是为了避免雷电而设置的接地保护装置，防雷装置用的较多的是避雷器跟避雷针。
避雷器在雷雨季节快来临前，必须进行检验，防止失效了。
避雷针通过建筑物或铁塔钢筋入地，避雷器则是通过专用地线入地的。
接地线的标准要求(一)
接地线的标准要求(一)接地线的标准要求1. 为何需要接地线•安全性：接地线是建立在电气设备上的一条导线，用于将电气设备的金属外壳与地面连接，以保证人身安全。
•器件保护：接地线可以将由于电气故障而引起的过电压引流到地面，从而保护电气设备的正常工作。
2. 接地线的标准要求接地线的标准要求通常包括以下几个方面：接地导线材料要求•一般选用直径不小于10mm²的裸铜线或者镀锡铜线作为接地导线。
•海边、高温、高湿等特殊环境下，应选用防腐蚀性能更好的材料。
接地导线的固定•接地导线应直接固定于构筑物的金属结构上，且不能与其他金属结构用焊接方式连接，以确保良好的接地效果。
•固定方式可采用夹紧、螺栓等方式进行。
•接地导线在铺设过程中应尽量避开高温物体、有腐蚀性的物体等，以确保导线的安全性和可靠性。
•接地导线的路径应尽量缩短，减小电阻。
接地电阻的要求•接地电阻是衡量接地质量的一个指标，其数值应符合国家标准要求。
•通常情况下，低电阻值的接地系统更可靠，一般要求接地电阻不大于4Ω。
3. 示例解释说明接地线的标准要求可以通过以下示例进行解释说明：接地导线材料要求在一座工厂的电气设备中，为了确保接地线的导电性能和抗腐蚀性能，使用了一根直径为12mm²的镀锡铜线作为接地导线。
接地导线的固定在一座大型商场的停车场灯杆中，接地导线采用了夹紧方式固定于灯杆金属结构上，以确保灯杆的接地效果。
在一座医院的手术室中，为了确保接地导线的安全性，将其路径尽量避开高温物体和有腐蚀性的物体，以减小意外风险。
接地电阻的要求在一座办公楼的接地系统中，接地电阻经过测试，其数值为Ω，符合国家标准要求，能够提供良好的接地保护。
综上所述，接地线的标准要求涉及接地导线材料、固定方式、导线路径和接地电阻等方面，通过遵守这些要求可以确保接地线的安全性和可靠性。
380接地线的标准
380接地线的标准
380V接地线的标准包括以下方面：
1.接地线应采用铜线，其直径不小于16mm2。
2.接地线应连接到发电机的接地端子上，并连接到接地极。
3.接地极应采用钢筋，直径不小于16mm。
4.接地极应深入地下，深度不小于1.5m。
5.接地极应与发电机的接地线连接，并连接到接地网络。
6.接地网络应采用铜线，直径不小于25mm2。
7.接地网络应连接到接地极，并连接到地面。
8.接地网络应深入地下，深度不小于2m。
9.接地网络应与发电机的接地线连接，并连接到接地极。
10.接地电阻应符合相关标准要求，一般不得大于10欧姆。
11.接地线应安装在符合要求的接地设备或接地体上，并考虑到线路的布置、长度、走向等因素。
12.接地线应采用可靠的连接方式，如焊接、螺纹连接等。
注意，380V接地线的标准是根据具体设备和系统要求而定的，可能会有所不同。
建议在具体实施前，咨询专业人士或相关标准组织。
接地线标准介绍
接地线标准介绍
接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
下面小编给大家介绍一下接地线标准。
地线不得接在电源零线上，不得与防雷地线共用使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。
接地主干线截面积应不小于100mm2，支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，
接地线颜色以黄绿色线为宜，
接地主干线的连接方式应采用钎焊。
接地线连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器如锷鱼夹、插头座等。
接地线宜避开人行道和建筑物出入口，与建筑物距离不应小于 1.5m，与独立避雷针的接地体之间的距离不应小于3m.接地线的上端埋入深度不应小于0.6m，并应埋在冻土层以下的潮湿土壤中
设备应该接地部分都应直接与节点干线连接。
接地线不能少于2根，其间距不应小于2.5m。
接地线应装在便于检查并不妨碍设备拆卸的地方。
以上是接地线标准介绍。
接地线的标准和做法
接地线的标准和做法
接地线是保障电气安全的重要组成部分，其正确的安装和使用对于避免电气事故具有重要意义。
以下是接地线的标准和做法：
1. 接地线的材料应为铜线或铜带，并应满足国家有关标准。
2. 接地线应在接地装置和接地体之间建立良好的接触，接触电
阻不应大于规定值。
3. 接地线应通过电气连接件固定，连接件应符合国家有关标准，并应采用可靠的连接方式。
4. 接地线应穿过建筑物结构物之间的隧道或管道，并应保持良
好的绝缘状态。
5. 接地线应固定在设备或建筑物的金属结构上，固定点应符合
国家有关标准，并应采用可靠的固定方式。
6. 接地线的断面积应符合规定，其截面积应根据接地装置的额
定电流选择。
7. 接地线的长度应符合规定，对于跨越较大区域的接地线，应
采取合理的措施，防止接地线的弯曲或拉伸。
8. 接地线应经常检查，发现问题应及时修复或更换。
以上是接地线的标准和做法，希望能够提高大家对接地线的认识，并确保电气安全。
- 1 -。
接地线 标准
接地线标准
1.如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线。
2.主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0.75平方米，厚度也不能小于5毫米；
3.接地线的电阻值不能大于2Ω。
4.用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；
5.危险的电气设备的金属外壳和接地母线或者是局部的接地极直接的连接线必须使用横截面不小于25平方毫米的软铜线，或者是横截面不小于50平方毫米的镀锌铁线，也可以使用厚度不小于5毫米以及横截面不小于50平方毫米的扁钢制成；
6.在连接接地母线和接地极的时候，要使用焊接的方法，或者是用直径大于10毫米的镀锌螺栓和用来防止松懈的装置进行连接。
家庭接地线规格标准
家庭接地线规格标准如下：
1.接地线线径国家标准：地线的线径不小于1.5倍相线的线径，
接地电值不大于4欧姆，设备保护接地线线径选择主要考虑的因素是设备的工作电流大小。
一般来说，实际设备的保护接地线线径选取应大于等于表中额定电流对应的截面积。
2.家庭用电安全保障的一部分，最好还是不要选择太差的电线。
对于家用地线，用2.5平方的电线就足够了，因为平时正常用电的时候地线是处于未通电状态的，只有当出现漏电时才会有故障电流通过，而且通电时间比较短，所以不会有太多的负荷。
接地线标准
接地线标准
接地线是作为一种常见的电气安全措施，它能有效的降低和消除器件上的电压和电流浪涌。
接地线的质量和安装方式影响着一个线路系统的性能。
接地线的标准主要包括电缆类型、使用寿命、保护半径、接头类型和连接装置等方面的要求。
电缆类型：接地线选用的电缆必须满足相关国家标准，最常用电缆类型有
CU/XLPE/SWA/PVC/PE等，根据不同场景会选用不同类型的电缆。
使用寿命：接地线主要安装在人工易燃场景中，使用时间对安全是有重要影响的，一般使用寿命应达到25年以上。
保护半径：接地线可以有效降低发生火灾或其它危险时延迟火灾爆炸半径，因此接地线使用要求保护半径应到达50米以上。
接头类型：在安装接地线的过程中，为了提高接地线的绝缘效果，要选择合适的接头类型，常用的有氧化镁接头、紫铜接头、电熔头、电熔器等，接头的连接要牢固和紧密。
连接装置：连接装置通常包括接地开关、接地环、地埋管接地装置等，可以将接地线和接地系统牢固而可靠地连接起来。
此外，接地线在安装时应根据设计要求采用正确的施工技术，确保安装过程的正确性和质量。
此外，安装完毕后还要对接地线的质量、电气特性和电压耐受性进行检查，以确保接地线的安全性。
家用电器接地线标准
家用电器接地线标准一般采用三线制或四线制。
三线制中，火线（L）、零线（N）和地线（PE）是常见的接地线，采用黄绿色的绝缘材料进行标识。
四线制中，火线（L1）、火线（L2）、中性线（N）和地线（PE）也是常见的接地线，采用绿色或绿黄色的绝缘材料进行标识。
不同地区可能有不同的接地线颜色标识，但一般都使用黄绿色或绿色绝缘材料进行标识。
此外，一些有特殊用途的家用电器可能会有额外的接地要求，以确保电器的安全运行。
例如入户电源线避免过负荷使用，破旧老化的电源线应及时更换，以免发生意外。
临时电源线临近高压输电线路时，应与高压输电线路保持足够的安全距离。
线路接头应确保接触良好，连接可靠。
房间装修，隐藏在墙内的电源线要放在专用阻燃护套内，电源线的截面应满足负荷要求。
家用电器在使用时，应有良好的外壳接地，室内要设有公用地线。
接地线标准——精选推荐
接地线标准
接地线标准
引⾃SH3028-2000 10.2.8
⼆、接地⽅式及基本要求：
1、为保证⼈⾝、设备和建筑物的安全及正常运⾏，应将电⽓设备的某些部分与接地装置作
良好的电⽓连接。
2、下列设备的⾦属外壳或⽀架需做保护接地：
1）电机、变压器、电容器、电⽓设备、控制设备、携带及移动式⽤电器具有的底座和外壳；2）电⼒设备的传动装置、配电屏和控制屏的框架、动⼒配电箱和照明配电箱等；
3）电流互感器、电压互感器的⼆次线圈；
4）户内外配电装置的架构和钢筋混凝⼟架以及靠近带电部分的⾦属围栏和⾦属门；电⼒线路的⾦属杆塔，钢筋混凝⼟杆；5）电缆接线盒、终端盒的外壳、电⼒电缆的⾦属外⽪、电⼒线路的⾦属保护管、电缆⽀架等；
6）铠装控制电缆的⾦属外⽪，⾮铠装或⾦属护套电缆的1-2根屏蔽芯线。
引⾃SH3028-2000 10.3.3
四、接地螺栓为镀锌螺栓，型号M8以上，根据上述电机功率对应接地线截⾯积进⾏更换。
引⾃SH3028-2000 10.3.7。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线标准
引自SH3028-2000 10.2.8
二、接地方式及基本要求：
1、为保证人身、设备和建筑物的安全及正常运行，应将电气设备的某些部分与接地装置作
良好的电气连接。
2、下列设备的金属外壳或支架需做保护接地：
1）电机、变压器、电容器、电气设备、控制设备、携带及移动式用电器具有的底座和外壳；2）电力设备的传动装置、配电屏和控制屏的框架、动力配电箱和照明配电箱等；
3）电流互感器、电压互感器的二次线圈；
4）户内外配电装置的架构和钢筋混凝土架以及靠近带电部分的金属围栏和金属门；电力线路的金属杆塔，钢筋混凝土杆；
5）电缆接线盒、终端盒的外壳、电力电缆的金属外皮、电力线路的金属保护管、电缆支架等；
6）铠装控制电缆的金属外皮，非铠装或金属护套电缆的1-2根屏蔽芯线。
引自SH3028-2000 10.3.3
四、接地螺栓为镀锌螺栓，型号M8以上，根据上述电机功率对应接地线截面积进行更换。
引自SH3028-2000 10.3.7。
