电路6按钮、接触器双重联锁正反转
接触器和按钮双重联锁正反转控制线路
双重联锁的正反转电气控制线路（1）电路组成：主电路、控制电路（2）主要元器件：按钮、低压断路器、交流接触器（3）原理分析正转控制：按下正转按钮SB1→接触器KM1线圈得电→KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。
反转控制：按下反转按钮SB2→接触器KM1线圈失电→KM1的互锁触头闭合→接触器KM2线圈得电→从而KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2的互锁触头断开。
接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。
即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器KM2的常闭辅助触头与正转接触器KM1的线圈串联。
这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。
按钮互锁：复合启动按钮SB1，SB2也具有电气互锁作用。
SB1的常闭触头串接在KM2线圈的供电线路上，SB2的常闭触头串接在KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。
按钮和接触器的复合互锁使电路更安全可靠。
1、双重联锁的正反转控制线路原理图：由于电机正反转的实现是通过改变电源相序来实现的。
因此，我们采用两个交流接触器来进行换相，以达到控制电机的正转和反转的目的。
用两个按钮分别实现正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里，达到联锁的目的。
线路工作原理图如下：2、分析双重联锁的正反转控制的工作原理：合上电源开关正转启动：按下启动按钮SB1，KM1线圈得电，KM1主触头闭合，电机正转转动，同时KM1辅助触点自锁，继续线圈供电。
同时联锁触点KM1常闭触点断开（禁止KM2 线圈得电，对反转进行联锁），电机继续正转转动。
线路启动回路：L1→QS→FU2→FR→SB3→SB1→KM2常闭→KM1线圈→L2反转启动：按下启动按钮SB2，KM1线圈断电，KM1主触头断开，同时KM1自锁触点也断开，电机正转停止转动。
双重互锁电机正反转控制原理电路图
图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
L1 L2 L3
二、工作原理分析：
A、正转控制：
按下常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合 KM1线圈得电
自锁触头闭合（实现自锁）M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
自锁触头断开（解除自锁）M失电，停止正转常闭触头断开 KM1线圈失电主触头断开
按下SB2 KM1联锁触头闭合 KM2线圈得电
SB2常开触头闭合
自锁触头闭合（实现自锁）M启动连续反转工作
主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；。
按钮和接触器双重联锁的正反转控制线路的安装
(5)工作一段时间后自动掉闸。此种故障现象是电路工作一段时间后，自 动开关自动掉闸，造成电路停电。可能的原因是：过载脱扣装置长延时整定 值调得太短，应重调；其次是热元件或延时电路元件损坏，应检查更换。
（2）检查辅助电路。断开FU1切除主电路，用万用表笔放在0、1端子上，做以下几
项检查。
第6页/共11页
FU1
FU2
QS
SB1
KM
KM
SB2
FR
SB3
XT
图7-2 正、反、停控制线路电器元件布置图
第7页/共11页
U111 V111 W111
U111 V111
L1 L2 L3
U121 U121
V121 W121 V121 W121
(2)电动操作的自动开关不能合闸。这种自动开关常用于大容量电路的控 制。导致不能合闸的原因和修理方法是：操作电源不合要求，应调整或更换 操作电源；电磁铁损坏或行程不够，应修理电磁铁或调整电磁铁拉杆行程； 操作电动机损坏或电动机定位开关失灵，应排除电动机故障或修理电动机定 位开关。
(3)失压脱扣器不能使自动开关分闸。此种故障现象是操作失压脱扣器按 钮时，自动开关不动作，仍停留在接通位置，不能分断主电路。可能的原因 是：反作用弹簧弹力太大或贮能弹簧弹力太小，应调整更换有关弹簧；传动 机构卡死，不能动作，应检修传动机构，排除卡塞故障。
2．中间继电器的故障及维修
中间继电器的故障及维修与接触器相同。
3．自动开关的故障及检修
自动开关的常见故障主要有不能合闸、不能分闸、自动掉闸、触头不能同 步动作等几种。

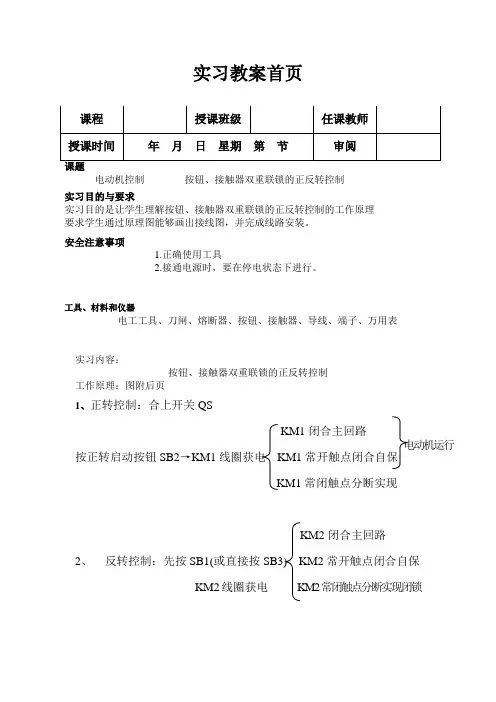

实习教案-按钮、接触器双重联锁的正反转控制
实习教案首页
实习内容：
按钮、接触器双重联锁的正反转控制
工作原理：图附后页
1、正转控制：合上开关QS
KM1闭合主回路
按正转启动按钮SB2→KM1线圈获电 KM1
KM2闭合主回路
2、 反转控制：先按SB1(或直接按SB3) KM2常开触点闭合自保
KM2线圈获电 KM2常闭触点分断实现闭锁
电动机控制 按钮、接触器双重联锁的正反转控制 实习目的与要求
实习目的是让学生理解按钮、接触器双重联锁的正反转控制的工作原理 要求学生通过原理图能够画出接线图，并完成线路安装。
安全注意事项
1.正确使用工具
2.接通电源时，要在停电状态下进行。
工具、材料和仪器
电工工具、刀闸、熔断器、按钮、接触器、导线、端子、万用表
D 接线图。
中级工 接触器联锁、按钮和接触器双重联锁的正反转控制线路的安装共4页word资料
一、接触器连锁正反转控制线路1）什么叫接触器联锁（或互锁），联锁触头？当一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫做接触器联锁。
实现联锁作用的常闭触头称为联锁触头。
2）电路图：3）工作原理：先合上电源开关QS。
（1）正转控制：（2）反转控制：（3）停止：4）优点缺点：（1）优点：工作安全可靠，当某个接触器产生熔焊时，不会产生两接触器同时获电，而发生相间短路。
（2）缺点：操作不便正停反，工作效率低二、按钮、接触器双重联锁的正反转控制线路为克服接触器联锁正反转控制线路和按钮联锁正反转控制线路的不足，在按钮联锁的基础上，又增加了接触器联锁，构成按钮、接触器双重联锁正反转控制线路。
1、电路图：2）工作原理：先合上电源开关QS。
（1）正转控制：（2）反转控制：（3）停止：按下SB3，整个控制电路失电，主触头分断，电动机M失电停转。
3）优点：兼有两种联锁控制线路的优点，操作方便，工作安全可靠。
三、实际操作技能演示1、接触器正反转控制线路和按钮、接触器双重联锁正反转控制线路的接线方法讲解；2、电阻法和电压法检测电路故障演示。
四、学生实习1、教师下发实习任务（1）接触器正反转控制线路和按钮、接触器双重联锁正反转控制线路的接线及检测。
2、实习安全注意事项（1）安装完毕的控制线路板，必须经过认真检查后，才允许通电试车，以防止错接，漏接，造成不能正常运转或短路故障。
（2）试机通电时要求先打开实验台上的开关，再合上实验线路板上的空气开关，停止试机时则按相反顺序操作。
（3）进行各电器接线时，用力不可过猛，以防螺钉打滑，损坏电器元件。
3、教师巡回指导检查学生是否按要求进行接线和检修，对表现好的学生给予表扬，对操作错误者给予纠正。
4、课题考核对正反转控制电路的接线和检测进行考核，并作好考核成绩记录。
5、【课堂总结】1）正反转控制线路的接线和检测；2）补充和纠正视实习情况进行相关知识和操作技能的补充和纠正。
《接触器、按钮双重联锁正反转控制线路》教案
本内容的教学对象是高职机电一体化专业的学生，已经学习过正反转控制电路中的按钮联锁和接触器联锁的工作原理，对正反转控制电路有了一定的了解。
教学重点
理解三相异步电动机的三种正反转控制线路的工作原理及相互关系。
教学难点
双重联锁正反转控制线路的工作原理及特点。
教学
目标
知识
掌握接触器、按钮双重联锁正反转控制线路的工作原理。
能力
通过引导学生分析工作原理，培养和训练学生综合分析电路的能力。
情感
培养学生发现问题、认识问题、解决问题的能力。
教 学 过 程
教学过程
主 要 教 学 内 容 及 步 骤
时间分配
引 入
【知识回顾、新课导入】
（1）复习接触器联锁正反转控制线路的工作原理，分析其优缺点；
（2）复习按钮联锁控制线路的工作原理，分析其优缺点；

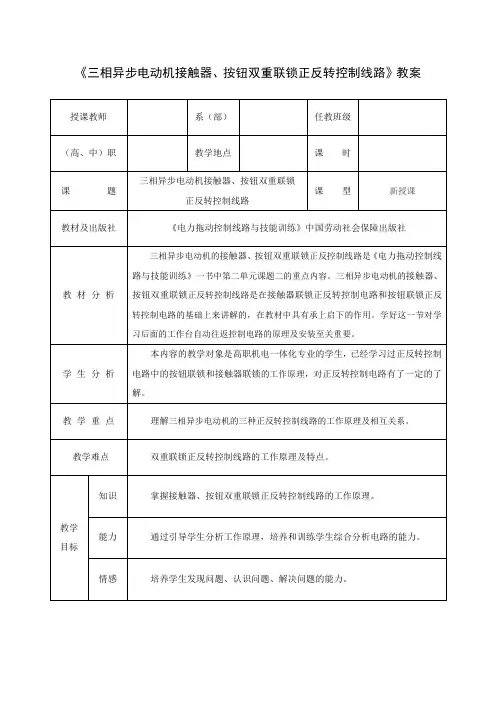

《三相异步电动机接触器、按钮双重联锁正反转控制线路》教案
授课教师
系（部）
任教班级
（高、中）职
教学地点
课 时
课 题
三相异步电动机接触器、按钮双重联锁
正反转控制线路
课 型
新授课
教材及出版社
《电力拖动控制线路与技能训练》中国劳动社会保障出版社
教材分析
三相异步电动机的接触器、按钮双重联锁正反控制线路是《电力拖动控制线路与技能训练》一书中第二单元课题二的重点内容。三相异步电动机的接触器、按钮双重联锁正反转控制线路是在接触器联锁正反转控制电路和按钮联锁正反转控制电路的基础上来讲解的，在教材中具有承上启下的作用。学好这一节对学习后面的工作台自动往返控制电路的原理及安装至关重要。
1、双重联锁控制线路结构分析：前两种电路的结合。
接触器和按钮双重联锁正反转控制线路
双重联锁的正反转电气控制线路(1) 电路组成：主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件：按钮、低压断路器、交流接触器(3)原理分析正转控制：按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。
反转控制：按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2 的互锁触头断开。
接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。
即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。
这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。
按钮互锁：复合启动按钮SB1 , SB2也具有电气互锁作用。
SB1的常闭触头串接在 KM2 线圈的供电线路上，SB2的常闭触头串接在 KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。
按钮和接触器的复合互锁使电路更安全可靠。
1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。
因此，我们采用两个交流 接触器来进行换相，以达到控制电机的正转和反转的目的。
用两个按钮分别实现 正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里， 达到联锁 的目的。
线路工作原理图如下：FU22、分析双重联锁的正反转控制的工作原理： 合上电源开关正转启动：按下启动按钮SB1, KM1线圈得电，KM1主触头闭合，电机正转转动， 同时KM1辅助触点自锁，继续线圈供电。
同时联锁触点KM1常闭触点断开（禁止 KM2线圈得电，对反转进行联锁），电机继续正转转动。
实验四 三相异步电动机按钮接触器双重联锁正反转控制线路
实验四 三相异步电动机按钮接触器双重联锁正反转控制线路一．概述生产过程中，生产机械的运动部件往往要求能进行正反方向的运动，这就是拖动惦记能作正反向旋转。
由电机原理可知，将接至电机的三相电源进线中的任意两相对调，即可改变电机的旋转方向。
但为了避免误动作引起电源相间短路，往往在这两个相反方向的单相运行线路中加设必要的机械及电气互锁。
按照电机正反转操作顺序的不同，分别有“正—停—反”和“正—反—停”两种控制线路。
对于“正—停—反”控制线路，要实现电机有“正转—反转”或“反转—正转”的控制，都必须按下停止按钮，再进行方向起动。
然而对于生产过程中要求频繁的实现正反转的电机，为提高生产效率，减少辅助工时，往往要求能直接实现电机正反转控制。
图6是接触器和按钮双重联锁的三相异步电动机正反转控制线路。
起动时，合上漏电断路器及空气开关QF ，引入三相电源。
按下起动按钮SB2，接触器KM1的线圈通电，主触头KM1闭合且线圈KM1通过与开关SB2常开触点并联的辅助常开触点KM1实现自锁，同时通过按钮和接触器形成双重互锁。
电动机正转运行。
当按下按钮开关SB3时，接触器KM2的线圈通电，其主触头KM2闭合且线圈KM2通过与开关SB3的常开触点并联的辅助常开触点KM2实现自锁。
同时与接触器KM1互锁的常闭触点都断开，使接触器KM1断电释放。
电动机反转运行。
要使电动机停止运行，按下开关SB1即可。
FR1KM1KM2KM1KM2KM1NL3L2L1QFKM2L KM2FU2FU2SB1SB2SB2SB3SB3图6二．实验目的1．掌握三相鼠笼式异步电动机正反转的工作原理、接线方式及操作方法。
2．掌握机械及电气互锁的连接方法及其在控制线路中所起的作用。
3．掌握按钮和接触器双重互锁控制的三相异步电动机正反转的控制线路。
三．实验设备四．实验内容双重联锁控制的三相异步电机正反转控制。
五．实验步骤1．检查各实验设备外观及质量是否良好。
2．按图6三相鼠笼异步电动机接触器和按钮开关双重互锁控制正反转控制线路进行正确接线，先接主回路，再接控制回路。
按钮和接触器双重联锁正反转控制线路
按钮和接触器双重联锁正反转控制线路摘要：。
关键字：引言：一、按钮和接触器双重联锁正反转控制线路它的特点A.接触器联锁控制线路原理图按钮联锁控制线路原理图C.按钮和接触器双重联锁正反转控制线路二、按钮和接触器双重联锁正反转的组成、工作原理A.该电路主要由电源电路、主电路和控制电路1).电源电路三、按钮和接触器双重联锁正反转接线及主要元件介绍A.主要元件的介绍1)．熔断器2)．热继电器（FR）他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。
鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护B.按钮和接触器双重联锁正反转接线（如下图）在接线路的时候应该注意以下几点：1）.交流接触器自锁触头应与启动按钮的常开触头相并联。
SB1SB2KM1KM22）.线路的主电路在接线时要注意调换相序。
原理图：KM23）.要求每个元件接点上的导线不超过二个。
4）.安装元器件一定要排列整齐，匀称，并要严格按照元件位置图进行，元件要紧固程度适当，要合理和便于更换元件。
5）.安装完毕的控制线路板，必须经过认真检查以后，才允许通电，以防止错接、漏接造成不能正常运转或短路事故的发生。
四、按钮和接触器双重联锁正反转出现问题应该如何检修只要是电器元件，它都会出一些问题，只是出的多少不一样而已，我们这里说的按钮和接触器双重联锁正反转控制线路也一样。
有时候会因为种种原因出现许多问题。
下面，我们来说下，出现了问题应该这样检修。
A.常见的故障如果电动机不能正常工作，一般造成的原因就是FR和FU。
1）首先开始检查FU（熔断器），电动机在工作时，由于负载过大，造成短时间的短路，而使熔断器的熔体烧断，断开线路，以达到保护电动机的作用。
检查熔断器方法很简单，严重的可以通过外表观察来判断：看其有无发黑或被烧的痕迹，看熔体是否完好。
接触器、按钮双重联锁正反转
KM1
KM2
KM1
KM2
L2
L2
按钮 联锁 接触器 联锁
重点：
1、联锁触头的组成和连接 2、分析控制线路的工作原理
难点：
双重联锁正反转控制线路的分析及导线 连接
教法和学法
1、教法：启发式讲授，任务驱动教学法和 教法：启发式讲授， 实践练习教学法
2、学法：合作学习，自主探究法。通过学 学法：合作学习，自主探究法。 学法 生自己的观察、思考、讨论、探究， 生自己的观察、思考、讨论、探究，达到自 主学习的目的。 主学习的目的。
按钮、接触器双重联 锁正反转控制线路
说课课件
张建国
教材分析
1、教材的地位及作用 本节是中国劳动社会保障出 版社出版的《电力拖动控制线路 与技能训练》第二章课题二的内 容。本课是简单电路与复杂电路 过渡的重要知识，在教材中具有 承上启下的作用。学好这一节对 学习后面的行程控制和限位控制 至关重要。
本教材是维修电工专业 的必修课，实行的是一体化 教学模式。在设计上，以学 生就业为导向，以企业用人 标准为依据，通过中等职业 技术学校学生认知规律，强 调由浅入深循序渐进，强调 师生互动和学生自主学习， 并通过图文并茂的形式使学 生能比较轻松的学习。
3、教学目标
根据教学大纲对知识传授、能力 培养和情感培养的要求，加上对教材 的分析和对学生的了解，我将本节课 教学目的定位以下三方面。
知识目标 能力目标 情感目标
知识目标： 按纽、接触器双重联锁正反转控制线路工作 原理、线路接线方法。 能力目标： 通过按纽、接触器双重联锁正反转控制线路 的分析，总结出线路工作原理、线路特点。 培养学生观察能力、分析能力、表达能力和 归纳能力。 情感目标： 通过本节课的学习，培养学生主动观察，勇 于发现的创新精神，分析线路方法和习惯。
案例七 三相异步电动机按钮、接触器双重互锁正反转控制线路原理图解
案例七（三相异步电动机按钮、接触器双重互锁正反转控制线路原理图解）如下右图所示为按钮、按触器双重互锁的正反转控制线路这种线路是在按钮互锁的基础上，又增加了接触器互锁，故兼有两种互锁控制一线路的优点，使线路操作方便，工作安全可靠。
因此，在电力拖动中被广泛采用。
如z3050型摇臂钻床立柱松紧电动机的正反转控制及X62W型万能铣的主轴反接制动控制均采用这种控制线路。
按钮、按触器双重互锁的正反转控制线路的工作原理如下：先合上电源开关QS：正转控制：按下SB1→SB1动断触头先分断对KM2互锁、SB1动合触头后闭合→KM1线圈通电→KM1自锁触头闭合自锁、KM1互锁触头分断对KM2互锁、KM1主触头闭合→电动机M启动连续正转。
反转控制：按下SB2→SB2动断触头先分断→KM1线圈失电→KM1自锁触头分断、KM1互锁触头复位（SB2动合触头后闭合）→电动机M失电→KM2线圈通电→KM2自锁触头闭合自锁、KM2互锁触头分断对KM1互锁（切断正转控制电路）、KM2主触头闭合→电动机M启动连续反转。
若要停止，按下SB3，整个控制电路失电，主触头分断，电动机M失电停转。
在正反转控制线路中，除了用熔断器作短路保护外，还用热继电器作电动机的过载保护。
如果电动机在运行过程中，由于过载或其他原因，使负载电流超过额定值时，经过一定时间，串接在主电路中的热继电器双金属片受热弯曲，使串接在控制线路中的动断触头断开，切断控制线路电源，接触器KM的线圈断电，主触头断开，电动机M便脱离电源停转，达到过载保护的目的。
热继电器动作后，经过一段时间的冷却，可以自动或手动复位为下一次动作作好准备。
由于发热元件的热惯性，热继电器不能作短路保护。
因为短路事故发生时，要求电路立即断开，而热继电器是不能立即动作的。
(图三)双重互锁电机正反转控制原理电路图(图文运用)
图类
1
电机双重联锁正反转控制
图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
QS
L1 L2 L3
U11
V11
W11
FU1
FR
3~
PE
M
U
V
W
U12
U13
V12
V13
W13
W13
KM1
KM2
FU2
1
2
3
FR
SB3
KM2
KM1
KM1
KM2
KM1
KM2
SB1
SB2
4
5
6
7
8
9
紧急停止
二、工作原理分析：
A、正转控制：
按下SB1 SB1常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合KM1线圈得电
KM1自锁触头闭合（实现自锁）电机M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
KM1自锁触头断开（解除自锁）M失电，停止正转SB2KM1线圈失电KM1主触头断开
按下SB2 KM1联锁触头闭合KM2线圈得电
SB2
KM2自锁触头闭合（实现自锁）电机M启动连续反转工作
KM2主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
图类 2
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；
图类 3。
按钮接触器双重联锁正反转控制教案
按钮、接触器双重联锁正反转控制线路配套教材：电力拖动控制线路与技能训练（第四版）对应章节：第二单元电动机的基本控制线路及其安装、调试与维修3' 一、组织教学1、点名，检查学生出勤情况；2、检查学生课前准备情况。
5' 二、复习旧课1、联锁的定义；2、接触器联锁正反转控制线路：(1)控制线路原理图；(2)工作原理分析；(3)优缺点分析：优点：工作安全可靠缺点：操作不方便(4)练习：几种正反转控制电路如下图所示。
试分析各电路能否正常工作？若不能正常工作，请找出原因，并改正过来。
教师设问学生回答以投影方式进行70' 四、讲授新课(一)双重联锁的定义第一重是交流接触器常闭触头与对方的线圈相串联而构成的联锁；另一重是复合按钮的常闭触头串联在对方的电路中而构成的联锁。
(二) 按钮、接触器双重联锁正反转控制线路原理图1、控制线路原理图2、线路的器件组成：QF(断路器)、FU(熔断器)、KM(接触器)、KH(热继电器)、SB(按钮)、M(电动机)3、线路结构分析：结合了按钮联锁正反转控制线路和接触器联锁正反转控制线路这两个线路的结构，把两个线路组合起来形成的。
(三) 按钮、接触器双重联锁正反转控制线路工作原理分析1、正转控制2、反转控制3、停止启发式教学法，讲练结合的教学方法提问启发式教学，教师适当点拨，引导学生讨论，最后教师总结学生讨论，教师进行总结归纳以投影为主，投影以投影为主，§2-2 按钮、接触器双重联锁正反转控制线路一、控制线路原理图1、线路的器件组成：QF、FU、KM、KH、SB、M2、线路结构分析二、控制线路工作原理分析1、正转控制2、反转控制3、停止。
按钮、接触器双重联锁正反转控制线路汇编
SB1 1 1
KM1
150Ω-160Ω
FR
3步
KM2
1
2、控制电路检测分析（14步）
SB1 1
KM2
150Ω-160Ω FR 1
2步
分组故障设置
四个小组的同学将线路板 互换（1组和2组、三组和四 组），互换后为对方在主电路 和控制电路各设置一处故障， 设置完毕后换回。
分组排除故障
各组通过共同协作检测、 小组讨论，将换回的线路板上 设置的故障查出并排除。 各组排除故障后，再次进 行检测，最终确认所连线路连 接正确。
KM2
M 3~
KM1
KM2
三、按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 松开SB3 KM1 KM2 SB2 KH U V W
KM2 KM1
FU1
FU2 KH
KM1 SB3
KM2
M 3~
KM1
KM2
三、按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 按下SB1, KM2线圈失电， 动合辅助触头断 开,解除自锁 动合主触头断开 电机停转 KM1 KM2 SB2 KH U V W
QS L1 L2 L3 SB1 KM1 按下SB1,使KM1线 圈失电,各触头复位 KH U V W
KM2 KM1
FU1
FU2 KH
KM2 SB2
KM1 SB3
KM2
M 3~
KM1
KM2
三、按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 松开SB1 KM1 KM2 SB2 KH U V W
SB1
U ---L1 V ---L2 W---L3
电路6按钮、接触器双重联锁正反转
a)
课堂练习
判断以下电路图能否实现正反转控制？若不能试说明原因。
（a）
（b）
（c ）
小结
这次课主要学习了按钮、接触器双重联锁控 制线路这一控制线路，它是由接触器联锁正 反转控制线路和按钮联锁正反转控制线路结 合而成，它消除了按钮联锁正反转控制线路 存在相间短路的隐患，克服了接触器联锁正 反转控制线路操作的不便———所以这个电 路在实际工作中应用很广泛，但其线路比较 复杂容易接错线，造成线路故障，这也是我 们需要注意的。
新课引入
接触器联锁工作安全可靠但操作不方便； 按钮联锁操作方便但有安全隐患； 这两种电路优缺点都很明显。那么实际应用 中，又是怎么样解决这些不足和缺点的呢？ 实际应用当中我们的电路既要工作安全也要 操作方便，这就是我们今天要讲的新的控制 电路——按钮、接触器双重联锁正反转控制 线路
按钮、接触器双重联锁正反转控制线路
这是结合了 接触器联锁 正反转控制 线路、按钮 联锁正反转 控制线路的 结构，把两 个线路组合 起来形成的
FU2
SB1
SB2
8
SB3
L L L N 1 2 3 UVW 2 3 5 8 4 7
5
双重联锁控制线路的工作原理
1、双重联锁： 一重是交流接触器常闭触头与另一线圈串联 而构成的联锁； 另一重是复合按钮常闭触头串联在对方电路 当中构成的联锁。
安装训练
1、检查元件是否完好齐全； 2、根据布置图把元件正确安装在工作板上； 3、根据电路图和接线图把各元件连接起来； 4、接线完毕后自检线路，排查故障； 5、通电试车
注意事项
1、主电路中接触器主触头要换向； 2、双重联锁触头的连接不要混淆； 3、怎么样布线才比较合理； 4、接线完毕经检查无误后方可通电试车
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路检测
检测
▪ 检查主电路： ▪ 断开控制电路，检查主电路有无开路或短路现象，可用手动来代替接触器通电进
行检查。检测主电路是否有开路的范围分别是L1—U相、L2—V相、L3—W相， 万用表的读数应都为“0”。检测短路的范围是U11、V11、W11三相两两之间 是否有短路的现象，读数应为“∞”。 ▪ 检查控制电路：检查KM1正转支路：
检查KM2反转支路的方法同测量KM1正转支路类似。
课堂练习
▪ 判断以下电路图能否实现正反转控制？若不能试说明原因。
（a）
（b）
（c）
小结
▪ 这次课主要学习了按钮、接触器双重联锁控 制线路这一控制线路，它是由接触器联锁正 反转控制线路和按钮联锁正反转控制线路结 合而成，它消除了按钮联锁正反转控制线路 存在相间短路的隐患，克服了接触器联锁正 反转控制线路操作的不便———所以这个电 路在实际工作中应用很广泛，但其线路比较 复杂容易接错线，造成线路故障，这也是我 们需要注意的。
按钮、接触器联锁正反转控制线 路
复习 1、接触器联锁正反转控制线路
接触器联锁正反转控制线路
▪ 1、接触器联锁：当其中一个接触器得电动作， 通过其辅助常闭触头使另外一个接触器不能 得电动作，这种相互作用的制约叫做联锁或 者互锁。
▪ 2、其优点是工作安全可靠，缺点是操作不便。 因为电机正反转之间的切换时，必须要先按 下停止按钮，才能进行正反转间的切换。否 则接触器联锁作用使其不能正反转切换。
▪ 这是结合了 接触器联锁 正反转控制 线路、按钮 联锁正反转 控制线路的 结构，把两 个线路组合 起来形成的
FU2LLLFra bibliotekN1 2 3UVW 2 3 5 8 4 7
SB1
SB2 8
SB3 5
双重联锁控制线路的工作原理
▪ 1、双重联锁： ▪ 一重是交流接触器常闭触头与另一线圈串联
而构成的联锁； ▪ 另一重是复合按钮常闭触头串联在对方电路
▪ a) 先断开主电路，将万用表表棒分别搭在Ull、Vll线端上，读数应为“∞”。
按下SB1时，读数应为接触器KM1的直流电阻值。SB1不放开，按下SB3，读数 应为“∞”，或者手动按下交流接触器KM2（模拟KM2吸合，检验KM2的联锁触 头安装是否正确），此时读数也应为“∞”。 ▪ b) 手动压下交流接触器KM1（模拟KM1吸合，检验KM1自锁触头安装是否正 确），此时读数应为接触器KM1的直流电阻值，按下SB3或者压下接触器KM2， 读数应为“∞”。
KM1自锁触头分断
KM1主触头分断 KM1联锁触头恢复闭合
电机M失电
KM2线圈得电
KM2自锁触头闭合自锁 KM2主触头闭合
电机M启动连续反转
KM2联锁触头分断对KM1联锁（切断正转控制电路）
若要停止，按下SB3，，使整个控制电 路失电，主触头分断，电机M失电停转
按钮、接触器双重联锁控制线路优缺点
优点：它是接触器联锁控制线路与按钮联锁控 制线路组合在一起形成的新电路，具备了以 上两种电路的优点，操作方便，安全可靠， 不会造成相间短路。
2.按钮联锁正反转控制线路
按钮联锁正反转控制线路
▪ 1按钮联锁正反做控制线路的优点是操作方便， 不需按动停止按钮，可以直接进行正反转切 换，但缺点是容易产生相间短路。
例如：当接触器KM1主触头熔焊或者被异物卡 住时，即使接触器KM1线圈失电，其主触头 也没有分断，这时按下SB2，KM2得电动作， 主触头闭合，就会造成相间短路。所以这电 路存在一定的安全隐患。
当中构成的联锁。
工作原理分析
先合上电源开关QS 正转控制
按下SB1
SB1常闭触头先分断对KM2联锁（切断反转控制电路） SB1常开触头后闭合 KM1线圈得电
KM1自锁触头闭合自锁 KM1主触头闭合
电机M启动连续正转
KM1联锁触头分断对KM2联锁
反转控制
按下SB2 SB2常闭触头分断 KM1线圈失电 SB2常闭触头后闭合
缺点：虽然克服了接触器联锁和按钮联锁的缺 点，但是这电路自身电路比较复杂，连接线 路容易出错，造成电路故障。
安装训练
▪ 1、检查元件是否完好齐全； ▪ 2、根据布置图把元件正确安装在工作板上； ▪ 3、根据电路图和接线图把各元件连接起来； ▪ 4、接线完毕后自检线路，排查故障； ▪ 5、通电试车
注意事项
新课引入
▪ 接触器联锁工作安全可靠但操作不方便； ▪ 按钮联锁操作方便但有安全隐患； ▪ 这两种电路优缺点都很明显。那么实际应用
中，又是怎么样解决这些不足和缺点的呢？ ▪ 实际应用当中我们的电路既要工作安全也要
操作方便，这就是我们今天要讲的新的控制 电路——按钮、接触器双重联锁正反转控制 线路
按钮、接触器双重联锁正反转控制线路
