动态平衡受力分析专题Word版
受力平衡动态平衡剖析
物体的受力（动态平衡）分析及典型例题一.几种常见力的产生条件及方向特点。
1.重力重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向：竖直向下。
2.弹力。
弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法：假设法和运动状态分析法。
弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。
【例1】如图1—1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。
图a 中接触面对球 弹力；图b 中斜面对小球 支持力。
（无 有）【例2】如图1—2所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。
水平面ON 对球 支持力，斜面MO 对球 弹力。
（有 无）【例3】如图1—4所示，画出物体A 所受的弹力。
a 图中物体A 静止在斜面上。
b 图中杆A 静止在光滑的半圆形的碗中。
c 图中A 球光滑，O 为圆心，O ＇为重心。
【例4】如图1—6所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。
3.摩擦力摩擦力的产生条件为：（1）两物体相互接触，且接触面粗糙；（2）接触面间有挤压；（3）有相对运动或相对运动趋势。
摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。
判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。
【例5】如图1—8所示，判断下列几种情况下物体A 与接触面间有、无摩擦力。
图a 中物体A 静止。
图b 中物体A 沿竖直面下滑，接触面粗糙。
图c 中物体A 沿光滑斜面下滑。
(完整word版)高中物理动态平衡受力分析
受力剖析精讲（ 2）知识点 1 ：动向均衡1.动向均衡：物体遇到大小方向变化的力而保持均衡。
是受力剖析问题中的难点，也是高考热点考点。
2.在共点力的均衡中，有些题目中常有“迟缓”一词，表示物体在受力过程中处于动向均衡状态，即每一时辰下物体都保持均衡。
3.基本方法：分析法、图解法和相像三角形法.知识点 2 ：分析法分析法：对研究对象的任一状态进行受力剖析，成立均衡方程，求出未知力的函数表达式，而后依据自变量的变化进行剖析。
往常需要借助正交分解法和力的合成分解法。
特别合适解决四力以上的均衡问题。
例 1：有一只小虫重为G，不慎跌入一个碗中，如图，碗内壁为一半径为R 的球壳的一部分，且其深度为D，碗与小虫脚间的动摩擦因数为μ，若小虫可顺利爬出碗口而不会滑入碗底，则 D 的最大值为多少?（用G、 R 表示 D）例 2：如下图,上表面圆滑的半圆柱体放在水平面上, 小物块从凑近半圆柱体极点O的 A 点 , 在外力 F 作用下沿圆弧迟缓下滑到 B 点 , 此过程中 F 一直沿圆弧的切线方向且半圆柱体保持静止状态。
以下说法中正确的是 ? ()A.半圆柱体对小物块的支持力变大B.外力 F 先变小后变大C.地面对半圆柱体的摩擦力先变大后变小知识点 3 ：图解法图解法常用来解决动向均衡类问题，特别合适物体只受三个力作用，且此中一个为恒力的状况。
依据平行四边形 ( 三角形 ) 定章，将三个力的大小、方向放在同一个三角形中 . 利用邻边及其夹角跟对角线的长短关系剖析力大小变化状况。
所以图解法拥有直观、简易的特色。
在应用时需正确判断某个分力方向的变化状况及变化范围，也常用于求极值问题。
1.恒力 F+某一方向不变的力例3：如图 1 所示，用细绳经过定滑轮沿竖直圆滑的墙壁匀速向上拉动，则拉力Ｆ和墙壁对球的支持力Ｎ的变化状况怎样？例 4：如右图所示，半圆形支架BAD，两细绳 OA 和 OB 结于圆心O，下悬重为G 的物体，使OA 绳固定不动，将 OB 绳的 B 端沿半圆支架从水平川点渐渐移至竖直地点 C 的过程中，剖析 OA 绳和 OB 绳所受力的大小怎样变化？例5：如下图，在固定的、倾角为α斜面上，有一块能够转动的夹板（β不定），夹板和斜面夹着一个质量为 m 的圆滑均质球体，试求：β取何值时，夹板对球的弹力最小？概括：物体遇到三个力而均衡，若此中一个力大小方向不变，另一个力的方向不变，第三个力大小方向都变，在这种状况下，当大小、方向可改变的分力与方向不变、大小可变的分力垂直时，存在最小值。
专题分析动态平衡
1分析动态平衡问题共点力平衡的几种解法1. 力的合成、分解法：力的合成、分解法：2. 矢量三角形法：矢量三角形法：3. 相似三角形法：通常寻找的是一个矢量三角形与三个结构（几何）三角形相似相似三角形法：通常寻找的是一个矢量三角形与三个结构（几何）三角形相似4. 正弦定理法：正弦定理法：5. 三力汇交原理：如果一个物体受到三个不平行外力的作用而平衡，这三个力的作用线必在同一平面上，而且必为共点力。
的作用线必在同一平面上，而且必为共点力。
6. 正交分解法：正交分解法：7. 动态作图：如果一个物体受到三个不平行外力的作用而处于平衡，其中一个力为恒力，第二个力的方向一定，讨论第二个力的大小和第三个力的大小和方向。
力为恒力，第二个力的方向一定，讨论第二个力的大小和第三个力的大小和方向。
针对训练一：针对训练一： 【典型例题】例2.2.重重G 的均匀绳两端悬于水平天花板上的A 、B 两点。
静止时绳两端的切线方向与天花板成α角.求绳的A 端所受拉力F 1和绳中点C 处的张力F 2.解：以AC 段绳为研究对象，根据判定定理，虽然AC 所受的三个力分别作用在不同的点（如图中的A 、C 、P 点），但它们必为共点力. 设它们延长线的交点为O ，用平行四边形定则 作图可得：12,2sin 2tan G G F F aa==例3.3.用与竖直方向成用与竖直方向成α=30=30°斜向右上方，°斜向右上方，大小为F 的推力把一个重量为G 的木块压在粗糙竖直墙上保持静止保持静止..求墙对木块的正压力大小N 和墙对木块的摩擦力大小f.解：从分析木块受力知，重力为G ，竖直向下，推力F 与竖直成30°斜向右上方，墙对木块的弹力大小跟F 的水平分力平衡，所以N=F/2，墙对木块的摩擦力是静摩擦力，其大小和方向由F 的竖直分力和重力大小的关系而决定：当23F G =时，f=0；当23F G >时，32f F G =-，方向竖直向下；当23F G<时，32f G F =-，方向竖直向上. 例4.4.如图所示，将重力为如图所示，将重力为G 的物体A 放在倾角θ的斜面上，物体与斜面间的动摩擦因数为μ，那么对A 施加一个多大的水平力F ，可使物体沿斜，可使物体沿斜面匀速上滑？面匀速上滑？A B G /2F 1 F 2α C P O F 2αF 1G /2O F αG θAF例5.5.如图所示，在水平面上放有一质量为如图所示，在水平面上放有一质量为m 、与地面的动动摩擦因数为μ的物体，现用力F 拉物体，使其沿地面匀速运动，求F 的最小值及方向的最小值及方向. .(min 21mg F m m =+，与水平方向的夹角为θ=arctan μ)例6.6.有一个直角支架有一个直角支架AOB AOB，，AO 水平放置水平放置,,表面粗糙表面粗糙, , OB 竖直向下竖直向下,,表面光滑表面光滑.AO .AO 上套有小环P ，OB 上套有小环Q ，两环质量均为m ，两环由一根质量可忽略、不可伸长的细绳相连，并在某一位置平衡（如图所示）伸长的细绳相连，并在某一位置平衡（如图所示）..现将P 环向左移一小段距离，两环再次达到平衡，那么将移动后的平衡状态和原来的平衡状态比较，两环再次达到平衡，那么将移动后的平衡状态和原来的平衡状态比较，AO AO 杆对P 环的支持力F N 和摩擦力f 的变化情况是的变化情况是A.F N 不变，不变，f f 变大变大B.F B.F N 不变，不变，ff 变小变小 C.F N 变大，变大，f f 变大变大 D.F D.F N 变大，变大，f f 变小变小解：以两环和细绳整体为对象求F N ，可知竖直方向上始终二力平衡，F N =2mg 不变；以Q 环为对象，在重力、细绳拉力F 和OB 压力N 作用下平衡，设细绳和竖直方向的夹角为α，则P 环向左移的过程中α将减小，N=mgtan α也将减小。
物体的平衡专题(一)：平衡态受力分析
物体的平衡专题（一）—— 平衡态的受力分析专题常用方法：1、静态平衡：正交分解法2、动态平衡：类型一 特点：三力中有一个不变的力，另有一个力的方向不变解决方法：矢量三角形类型二 特点：三力中只有一个不变的力，另两力方向都在变解决方法：相似三角形（力三角和几何三角的相似）特殊类型 特点：三力中只有一个不变的力，另两力方向都在变，但这两力的夹角不变解决方法：边角关系解三角形（如果夹角是直角，一般利用三角函数性质，如果夹角非直角，一般会用到正弦定理）注：动态平衡方法一般适用于三力平衡，若非三力状态，可先通过合成步骤变成三力平衡状态。
3、系统有多个物体的分析，整体法与隔离法【例题1】如图所示，在倾角为θ的斜面上，放一质量为m 的光滑小球，球被竖直的木板挡住，则球对挡板的压力和球对斜面的压力分别是多少？【例题2】如图所示，一个半球形的碗放在桌面上，碗口水平，O 点为其球心，碗的内表面及碗口是光滑的．一根细线跨在碗口上，线的两端分别系有质量为m 1和m 2的小球．当它们处于平衡状态时，质量为m 1的小球与O 点的连线与水平线的夹角为α=60°两小球的质量比12m m 为（ ） A ．33 B ．32 C ．23 D ．22 【例题3】如图，电灯悬挂于两干墙之间，要换绳OA ，使连接点A 上移，但保持O 点位置不变，则在A 点向上移动的过程中，绳OA 的拉力如何变化？【例题4】用等长的细绳0A 和0B 悬挂一个重为G 的物体，如图所示，在保持O 点位置不变的前提下，使绳的B 端沿半径等于绳长的圆弧轨道向C 点移动，在移动的过程中绳OB 上张力大小的变化情况是（ ）A ．先减小后增大B ．逐渐减小C ．逐渐增大D ．OB 与OA 夹角等于90o 时，OB 绳上张力最大【例题5】重G 的光滑小球静止在固定斜面和竖直挡板之间。
若挡板逆时针缓慢转到水平位置，在该过程中，斜面和挡板对小球的弹力的大小F 1、F 2各如何变化？【例题6】（2016全国卷II）质量为m的物体用轻绳AB悬挂于天花板上。
(完整版)力学动态平衡专题
力学动态平衡专题一、矢量三角形法特点：物体受三个力作用，一为恒力，大小、方向均不变（通常为重力，也可能是其它力）；一为定力，方向不变，大小变化；一为变力，大小、方向均发生变化。
分析技巧：正确画出物体所受的三个力，先作出恒力F3，通过受力分析确定定力F1的方向，并通过F3作一条直线，与另一变力F2构成一个闭合三角形。
看这个变力F2在动态平衡中的方向变化，画出其变化平行线，形成动态三角形，三角形长短的变化对应力的变化。
1．如图，一小球放置在木板与竖直墙面之间．设球对墙面的压力大小为N1，球对木板的压力大小为N2，以木板与墙连接点所形成的水平直线为轴，将木板从水平位置开始缓慢地转到图示位置．不计摩擦，在此过程中（）A．N1始终增大，N2始终增大B．N1始终减小，N2始终减小C．N1先增大后减小，N2始终减小D．N1先增大后减小，N2先减小后增大2．如图所示，重物G系在OA、OB两根等长的轻绳上，轻绳的A端和B端挂在半圆形支架上．若固定A端的位置，将OB绳的B端沿半圆形支架从水平位置逐渐移至竖直位置OC的过程中（）A．OA绳上的拉力减小B．OA绳上的拉力先减小后增大C．OB绳上的拉力减小D．OB绳上的拉力先减小后增大3. 质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O，如图1所示．用T表示绳OA段拉力的大小，在O点向左移动的过程中()A.F逐渐变大，T逐渐变大B. F逐渐变大，T逐渐变小B.F逐渐变小，T逐渐变大 D. F逐渐变小，T逐渐变小4.如图所示，小球用细绳系住，绳的另一端固定于O点。
现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力FN以及绳对小球的拉力FT的变化情况是（）A、FN保持不变，FT不断增大B、FN不断增大，FT不断减小C、FN保持不变，FT先增大后减小D、FN不断增大，FT先减小后增大二、相似三角形法特点：物体所受的三个力中，一为恒力，大小、方向不变（一般是重力），其它两个力的方向均发生变化。

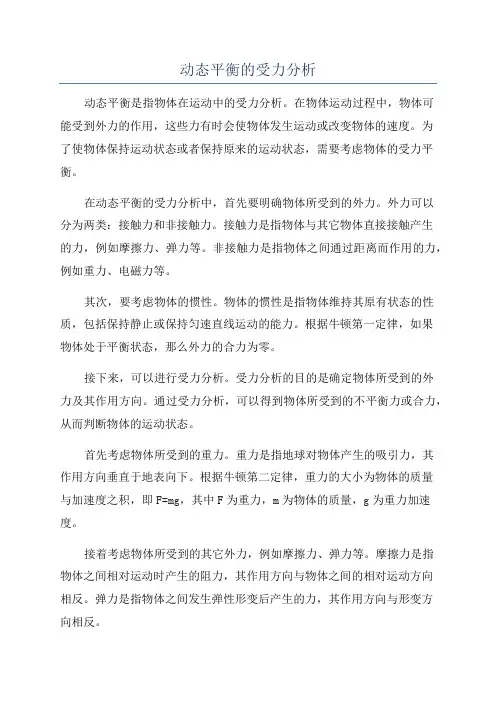

动态平衡的受力分析
动态平衡的受力分析动态平衡是指物体在运动中的受力分析。
在物体运动过程中，物体可能受到外力的作用，这些力有时会使物体发生运动或改变物体的速度。
为了使物体保持运动状态或者保持原来的运动状态，需要考虑物体的受力平衡。
在动态平衡的受力分析中，首先要明确物体所受到的外力。
外力可以分为两类：接触力和非接触力。
接触力是指物体与其它物体直接接触产生的力，例如摩擦力、弹力等。
非接触力是指物体之间通过距离而作用的力，例如重力、电磁力等。
其次，要考虑物体的惯性。
物体的惯性是指物体维持其原有状态的性质，包括保持静止或保持匀速直线运动的能力。
根据牛顿第一定律，如果物体处于平衡状态，那么外力的合力为零。
接下来，可以进行受力分析。
受力分析的目的是确定物体所受到的外力及其作用方向。
通过受力分析，可以得到物体所受到的不平衡力或合力，从而判断物体的运动状态。
首先考虑物体所受到的重力。
重力是指地球对物体产生的吸引力，其作用方向垂直于地表向下。
根据牛顿第二定律，重力的大小为物体的质量与加速度之积，即F=mg，其中F为重力，m为物体的质量，g为重力加速度。
接着考虑物体所受到的其它外力，例如摩擦力、弹力等。
摩擦力是指物体之间相对运动时产生的阻力，其作用方向与物体之间的相对运动方向相反。
弹力是指物体之间发生弹性形变后产生的力，其作用方向与形变方向相反。
根据牛顿第二定律，物体所受到的合力等于物体的质量与加速度之积，即F=ma，其中F为合力，m为物体的质量，a为物体的加速度。
物体的加速度可通过重力和其它外力来求解。
如果物体受到的重力等于其它外力的合力，那么物体将处于静止状态或匀速直线运动状态。
如果物体受到的重力小于其它外力的合力，那么物体将产生加速度，并且速度会增加。
相反，如果物体受到的重力大于其它外力的合力，那么物体将产生减速度，并且速度会减小。
另外，要注意在受力分析中考虑物体的转动情况。
如果物体能够绕一些点旋转，那么除了考虑物体的线性运动外，还需要考虑物体的转动状态。
物体的受力动态平衡分析及典型例题
物体的受力动态平衡分析及典型例题LELE was finally revised on the morning of December 16, 2020物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。
受力分析的依据是各种力的产生条件及方向特点。
一.几种常见力的产生条件及方向特点。
1.重力。
重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。
重力不是地球对物体的引力。
重力与万有引力的关系是高中物理的一个小难点。
重力的方向：竖直向下。
2.弹力。
弹力的产生条件是接触且发生弹性形变。
判断弹力有无的方法：假设法和运动状态分析法。
弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。
弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。
【例1】如图1—1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。
图a中接触面对球无弹力；图b中斜面对小球有支持力。
【例2】如图1—2所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。
水平面ON对球 有 支持力，斜面MO对球 无 弹力。
【例3】如图1—4所示，画出物体A 所受的弹力。
a 图中物体A 静止在斜面上。
b 图中杆A 静止在光滑的半圆形的碗中。
c 图中A 球光滑，O 为圆心，O ＇为重心。
【例4】如图1—6所示，小车上固定着一根弯成α角的曲杆，杆的另一端固定一个质量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。
图1—ab图1—2图1—4ab c3.摩擦力。
摩擦力的产生条件为：（1）两物体相互接触，且接触面粗糙；（2）接触面间有挤压；（3）有相对运动或相对运动趋势。
平衡状态受力分析二轮专题复习动态平衡的受力分析Word版含解析.doc
动态平衡的受力分析一、力学动态平衡问题所谓动态平衡问题是指通过控制某些物理量，使物体的状态发生缓慢的变化，而在这个过程中物体又始终处于一系列的平衡状态中。
解决动态平衡问题的思路是，①明确研究对象。
②对物体进行正确的受力分析。
③观察物体受力情况，认清哪些力是保持不变的，哪些力是改变的。
④选取恰当的方法解决问题。
根据受力分析的结果，我们归纳出解决动态平衡问题的三种常用方法，分别是“图解法”, “相似三角形法”和“正交分解法，(1) 解析法：根据物体平衡，对物体受力分析，在相互垂直的方向上写出两个方程。
求解所求力的数学表达式，根据三角函数知识分析某个变力的大小如何变化。
适用题型：.物体受三个力(或可等效为三个力)作用，三个力方向都不变，其中一个力大小改变。
例题1.如图所示，与水平方向成。
角的推力尸作用在物块上，随着0逐渐减小直到水平的过程中，物块始终沿水平面做匀速直线运动.关于物块受到的外力，下列判断正确的是()A.推力尸先增大后减小B.推力尸一直减小C.物块受到的摩擦力先减小后增大D.物块受到的摩擦力一直不变解析对物块受力分析，建立如图所示的坐标系.由平衡条件得：Feos〃一A=0, A- {mgLI JJJff+ /%in 〃)=0,又R=联立可得尸 = -------------- ---- -- ,可见，当〃减小时，F一COS H — "Sill H直减小，B正确；摩擦力A= 〃人=〃(〃奸际in。
)，可知，当户减小时，A 一直减小.方法：解析法，正交分解法 （2）图解法在同一图中做出物体在不同平衡状态下的力的矢量图，画出力的平行四边形或平移成矢量三 角形，由动态力的平行四边形（或三角形）的各边长度的变化确定力的大小及方向的变化情 况° 物体受三个力（或可等效为三个力）作用，一个力是恒力（通常是重力），其余两个力中一 个方向不变，另一个方向改变。
例题2：如图所示，用。
4、而两根轻绳将物体悬于两竖直墙之间，开始时勿绳水平.现保 持。
(word完整版)第21讲 动态平衡问题分析-----图解法(解题技巧类)
第21讲动态平衡问题分析---——图解法【技巧点拨】1.动态平衡问题:通过控制某一物理量，使物体的状态发生缓慢变化的平衡问题,从宏观上看，物体是运动变化的，但从微观上理解是平衡的，即任一时刻物体均处于平衡状态。
2。
图解法：对研究对象进行受力分析，再根据三角形定则画出不同状态下的力的矢量图（画在同一个图中），然后根据有向线段（表示力）的长度变化判断各力的变化情况。
3。
图解法分析动态平衡问题,往往涉及三个力,其中一个力为恒力，另一个力方向不变，但大小发生变化，第三个力则随外界条件的变化而变化，包括大小和方向都变化。
解答此类“动态型”问题时,一定要认清哪些因素保持不变，哪些因素是改变的，这是解答动态问题的关键4。
图解法的一般步骤(1)首先画出力的分解图．在合力、两分力构成的三角形中，一个是恒力，大小、方向均不变；另两个是变力,其中一个是方向不变的力，另一个是大小、方向均改变的力．(2）分析方向变化的力在哪个空间内变化，借助力的矢量三角形,利用图解法判断两个变力大小、方向的变化．（3）注意:由图解可知，当大小、方向都可变的分力（设为F1）与方向不变、大小可变的分力垂直时,F1有最小值．【对点题组】1。
如图所示，小球放在光滑的墙与装有铰链的光滑薄板之间，当墙与薄板之间的夹角θ缓慢地增大到90°的过程中( )A．小球对薄板的压力增大B．小球对墙的压力减小C．小球对墙的压力先减小后增大D．小球对薄板的压力不可能小于球的重力2．用细绳AO、BO悬挂一重物，BO水平，O为半圆形支架的圆心，悬点A和B在支架上．悬点A固定不动，将悬点B从图8所示位置逐渐移到C点的过程中,试分析OA绳和OB绳中的拉力变化情况．3．如图所示,用挡板将斜面上的光滑小球挡住，当挡板由竖直位置缓慢转到水平位置的过程中，小球对挡板的压力（)A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大4．如图所示，用与竖直方向成θ角的倾斜轻绳子a和水平轻绳子b共同固定一个小球，这时绳b的拉力为F1.现在保持小球在原位置不动，使绳子b在原竖直平面内,逆时针转过θ角固定，绳b拉力变为F2；再转过θ角固定，绳b拉力变为F3，则（）A．F1＜F2＜F3 B．F1= F3＞F2C．F1= F3＜F2 D．绳a拉力一直减小5．如图所示，保持θ不变，以O为圆心将轻绳BO缓慢做顺时针旋转，则BO的拉力将（）A．逐渐减小 B．逐渐增大C．先减小后增大 D．先增大后减小6．如图所示，用一根细线系住重力为G、半径为R的球，其与倾角为α的光滑斜面劈接触,处于静止状态，球与斜面的接触面非常小，当细线悬点O固定不动，斜面劈缓慢水平向左移动直至绳子与斜面平行的过程中，下述正确的是（）．A．细绳对球的拉力先减小后增大B．细绳对球的拉力先增大后减小C．细绳对球的拉力一直减小D．细绳对球的拉力最小值等于G7．如图，运动员的双手握紧竖直放置的圆形器械，在手臂OA沿由水平方向缓慢移到A 位置过程中，若手臂OA,OB的拉力分别为F A和F B,下列表述正确的是( )A。
高中物理力的动态平衡专题
高中物理力的动态平衡专题摘要：一、高中物理动态平衡概念介绍二、分析动态平衡问题的两种方法：解析法和图解法三、解析法的具体步骤和应用四、图解法的具体步骤和应用五、高中物理动态平衡问题的实用案例解析正文：【一】高中物理动态平衡概念介绍动态平衡是物理学中的一个重要概念，主要应用于物体在受到多个力作用时，其状态发生缓慢变化的情况。
在动态平衡问题中，我们需要通过控制某一物理量，使物体的状态发生变化，这其中包括物体的运动状态、受力情况等。
【二】分析动态平衡问题的两种方法：解析法和图解法1.解析法：对研究对象的任一状态进行受力分析，建立平衡方程，求出应变参量与自变参量的一般函数式，然后根据自变参量的变化确定应变参量的变化。
2.图解法：对研究对象进行受力分析，再根据平行四边形定则或三角形定则画出不同状态下的力的矢量图（画在同一个图中），然后根据有向线段（表示力）的长度，变化判断各个力的大小和关系。
【三】解析法的具体步骤和应用解析法的步骤主要包括受力分析、建立平衡方程、求解函数式和根据自变参量变化确定应变参量。
这种方法适用于对物体受力情况有明确了解的问题，能够通过数学方式求解出物体的状态变化。
【四】图解法的具体步骤和应用图解法的步骤主要包括受力分析、画出力的矢量图、根据图示判断力的大小和关系。
这种方法适用于对物体受力情况有一定了解的问题，能够通过图形方式直观地展示出物体的状态变化。
【五】高中物理动态平衡问题的实用案例解析1.案例一：一个物体在三个不平行的共点力作用下平衡，这三个力必组成一首尾相接的三角形。
通过分析这个三角形，我们可以直观地反映出力的变化过程。
2.案例二：一个物体受到三个力作用，其中有两个力是同时作用在同一物体上的同一直线上的力，另一个力则是这两个力的合力。
通过分析合力与各个力的关系，我们可以得出合力可能是一定的，也可能是变化的。
3.案例三：一个物体在斜面上受到重力和摩擦力的作用，通过分析斜面上的力的变化，我们可以判断出物体的运动状态。
(完整版)高一物理力学受力分析之动态平衡问题
动态平衡一、三角形图示法（图解法)方法规律总结：常用于解三力平衡且有一个力是恒力,另一个力方向不变的问题。
例1、如图1-17所示,重G的光滑小球静止在固定斜面和竖直挡板之间。
若挡板逆时针缓慢转到水平位置,在该过程中，斜面和挡板对小球的弹力的大小F1 、F2各如何变化？答案：F1逐渐变小，F2先变小后变大变式：1、质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O,如图所示，用T表示OA段拉力的大小,在O点向左移动的过程中( A )A.F逐渐变大，T逐渐变大B。
F逐渐变大，T逐渐变小C。
F逐渐变小，T逐渐变大D。
F逐渐变小，T逐渐变小2、如图所示，一个球在两块光滑斜面板AB、AC之间,两板与水平面间的夹角均为60°,现使AB板固定，使AC板与水平面间的夹角逐渐减小,则下列说法中正确的是( A ）A。
球对AC板的压力先减小再增大B.球对AC板的压力逐渐减小C.球对AB板的压力逐渐增大D.球对AB板的压力先增大再减小二、三角形相似法方法规律总结：在三力平衡问题中,如果有一个力是恒力，另外两个力方向都发生变化，且力的矢量三角形与题所给空间几何三角形相似，可以利用相似三角形对应边的比例关系求解．例2、如图所示，AC是上端带定滑轮的固定竖直杆,质量不计的轻杆AB一端通过铰链固定在A点，另一端B悬挂一重为G的重物，且B端系有一根轻绳并绕过定滑轮，用力F拉绳，开始时∠BAC＞90°，现使∠BAC缓慢变小,直到杆AB接近竖直杆AC．此过程中,杆AB所受的力（ A ）A．大小不变 B．逐渐增大C．先减小后增大 D．先增大后减小变式：1、如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔．质量为m的小球套在圆环上．一根细线的下端系着小球,上端穿过小孔用手拉住．现拉动细线，使小球沿圆环缓慢上移．在移动过程中手对线的拉力F和轨道对小球的弹力N的大小变化情况是( C ）A。
专题：图解法分析受力物体的动态平衡全面版
专题：图解法剖析动向均衡问题1.动向均衡问题：经过控制某一物理量，使物体的状态发生迟缓变化的均衡问题，从宏观上看，物体是运动变化的，但从微观上理解是均衡的，即任一时辰物体均处于均衡状态。
2.图解法：对研究对象进行受力剖析，再依据三角形定章画出不一样状态下的力的矢量图（画在同一个图中），而后依占有向线段（表示力）的长度变化判断各力的变化状况。
3.图解法剖析动向均衡问题，常常波及三个力，此中一个力为恒力，另一个力方向不变，但大小发生变化，第三个力则随外界条件的变化而变化，包含大小和方向都变化。
解答此类“动向型”问题时，必定要认清哪些要素保持不变，哪些要素是改变的，这是解答动向问题的重点4.典型例题：例 1：半圆形支架BCD上悬着两细绳OA和OB，结于圆心O，下悬重为 G 的物体，使 OA 绳固定不动，将 OB 绳的 B 端沿半圆支架从水平地点渐渐移至竖直的地点 C 的过程中，如下图，剖析 OA 绳和OB 绳所受力的大小怎样变化？例 2：如下图，把球夹在竖直墙AC和木板BC之间，不计摩擦，球对墙的压力为 F N１，球对板的压力为 F N2．在将板 BC 渐渐放至水平的过程中，以下说法中，正确的选项是（）A．F N１和 F N2都增大B．F N１和F N2都减小C．F N１增大， F N2减小D．F N１减小， F N2增大思虑： 1 如下图，电灯悬挂于两壁之间，改换水平绳而保持 O 点的地点不变，则 A 点向上挪动时（OA 使连结点）A 向上挪动A ．绳 OA 的拉力渐渐增大；B．绳 OA 的拉力渐渐减小；C．绳 OA 的拉力先增大后减小；D．绳 OA 的拉力先减小后增大。
例 3：如下图，一个重为G的匀质球放在圆滑斜直面上，斜面倾角为α，在斜面上有一圆滑的不计厚度的木板挡住球，使之处于静止状态．今使板与斜面的夹角β迟缓增大，问：在此过程中，球对挡板和球对斜面的压力大小怎样变化？思虑： 2.如下图，细绳一端与圆滑小球连结，另一端系在竖直墙壁上的 A 点，当缩短细绳小球迟缓上移的过程中，细绳对小球的拉力、墙壁对小球的弹力怎样变化？思虑：3 重G的圆滑小球静止在固定斜面和竖直挡板之间。
(完整)力的动态平衡分析
力的动态平衡分析（一）力的平衡：作用在物体上几个力的合力为零，这种情形叫做力的平衡。
（1）若处于平衡状态的物体仅受两个力作用,这两个力一定大小相等、方向相反、作用在一条直线上,即二力平衡。
（2）若处于平衡状态的物体受三个力作用，则这三个力中的任意两个力的合力一定与另一个力大小相等、方向相反、作用在一条直线上。
（3）若处于平衡状态的物体受到三个或三个以上的力的作用，则宜用正交分解法处理,此时的平衡方程可写成:⎩⎨⎧=∑=∑0y x F F（二）物体的动态平衡问题物体在几个力的共同作用下处于平衡状态,如果其中的某个力（或某几个力）的大小或方向，发生变化时，物体受到的其它力也会随之发生变化,如果在变化的过程中物体仍能保持平衡状态，我们就可以依据平衡条件，分析出物体受到的各力的变化情况。
分析方法:(1)矢量三角形法①如果物体在三个力作用下处于平衡状态,其中只有一个力的大小和方向发生变化,而另外两个力中，一个大小、方向均不变化；一个只有大小变化,方向不发生变化的情况.此时为固定三角形法,比较简单.例．如图所示,小球用细绳系住放在倾角为θ的光滑斜面上，当细绳由水平方向逐渐向上偏移时，细绳上的拉力将：A ．逐渐变大B ．逐渐变小C ．先增大后减小D ．先减小后增大②如果物体在三个力作用下处于平衡状态,其中一个力的大小和方向发生变化时，物体受到的另外两个力中只有一个大小和方向保持不变，另一个力的大小和方向也会发生变化的情况下，考虑三角形的相似关系。
相似三角形比较繁琐，与固定三角形法一样，都需要在图解下分析问题.相似三角形：正确作出力的三角形后，如能判定力的三角形与图形中已知长度的三角形(几何三角形）相似，则可用相似三角形对应边成比例求出三角形中力的比例关系，从而达到求未知量的目的。
（三）相似三角形法例题与习题：例。
半径为R 的球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，滑轮到球面B 的距离为h ，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮后用力拉住，使小球静止，如图1-1所示，现缓慢地拉绳，在使小球由A 到B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化的情况是( ）A 、N 变大，T 变小B 、N 变小,T 变大 C 、N 变小，T 先变小后变大 D 、N 不变,T 变小OA BCD θ巩固练习：1、如图所示，两球A 、B 用劲度系数为k 1的轻弹簧相连,球B 用长为L 的细绳悬于O 点，球A 固定在O 点正下方，且点O 、A 之间的距离恰为L ，系统平衡时绳子所受的拉力为F 1。
2019年高考物理题型集结号专题2.3动态平衡【word版】.doc
专题2.3 动态平衡 【题型概览】 在动态平衡中，物体由于所处环境或所受某个外力发生缓慢变化，导致物体所受某些外力的大小或方向发生改变。
对象可以是某个物体可以是一个系统；涉及的问题可以是各力变化情况的定性分析，也可以是临界与极值条件的分析与计算；解决方法可以是图解法、解析式法有时也可采用极限法等【题型通解】1.图解法——三个力作用下的动态平衡（１）.当三个力中有一个力恒定、有一个力方向不变时，可直接由力的矢量三角形来判定。
例1质量为m 的物体用轻绳AB 悬挂于天花板上。
用水平向左的力F 缓慢拉动绳的中点O ，如图所示。
用T 表示绳OA 段拉力的大小，在O 点向左移动的过程中A. F 逐渐变大，T 逐渐变大B. F 逐渐变大，T 逐渐变小C. F 逐渐变小，T 逐渐变大D. F 逐渐变小，T 逐渐变小【答案】A例2..重G 的光滑小球静止在固定斜面和竖直挡板之间。
若挡板逆时针缓慢转到水平位置，在该过程中，斜面和挡板对小球的弹力的大小F 1、F 2各自变化情况A ．F 1逐渐减小、F 2逐渐增大B ．F 1逐渐增大、F 2逐渐减小C ．F 1逐渐变小，F 2先变小后变大D ．F 1先变小后变大，F 2逐渐变小【答案】Ｃ【解析】由于挡板是缓慢转动的，可以认为每个时刻小球都处于平衡状态，因此所受合力为零。
应用三角形定则，G 、F 1、F 2三个矢量应组成封闭三角形，其中G 的大小、方向始终保持不变；F 1的方向不变；F 2的起点在G 的终点处，而终点必须在F 1所在的直线上，由作图可知，挡板逆时针转动90°过程，F 2矢量也逆时针转动90°，因此F 1逐渐变小，F 2先变小后变大.（当F 2⊥F 1，即挡板与斜面垂直时，F 2最小） G F 2F 1 例2答图 例2图（２)当三个力中有一个力恒定、有一个力大小不变时，所有情况下的矢量三角形中一个顶点位于以恒定力一个端点为圆心、以大小不变的力为半径的圆周上，作出此圆可进行判定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题 动态平衡中的三力问题 图解法分析动态平衡在有关物体平衡的问题中，有一类涉及动态平衡。
这类问题中的一部分力是变力，是动态力，力的大小和方向均要发生变化，故这是力平衡问题中的一类难题。
解决这类问题的一般思路是：把“动”化为“静”，“静”中求“动”。
根据现行高考要求，物体受到往往是三个共点力问题，利用三力平衡特点讨论动态平衡问题是力学中一个重点和难点，许多同学因不能掌握其规律往往无从下手，许多参考书的讨论常忽略几中情况，笔者整理后介绍如下。
方法一：三角形图解法。
特点：三角形图象法则适用于物体所受的三个力中，有一力的大小、方向均不变（通常为重力，也可能是其它力），另一个力的方向不变，大小变化，第三个力则大小、方向均发生变化的问题。
方法：先正确分析物体所受的三个力，将三个力的矢量首尾相连构成闭合三角形。
然后将方向不变的力的矢量延长，根据物体所受三个力中二个力变化而又维持平衡关系时，这个闭合三角形总是存在，只不过形状发生改变而已，比较这些不同形状的矢量三角形，各力的大小及变化就一目了然了。
例1.1 如图1所示，一个重力G 的匀质球放在光滑斜面上，斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球，使之处于静止状态。
今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？解析：取球为研究对象，如图1-2所示，球受重力G 、斜面支持力F 1、挡板支持力F 2。
因为球始终处于平衡状态，故三个力的合力始终为零，将三个力矢量构成封闭的三角形。
F 1的方向不变，但方向不变，始终与斜面垂直。
F 2的大小、方向均改变，随着挡板逆时针转动时，F 2的方向也逆时针转动，动态矢量三角形图1-3中一画出的一系列虚线表示变化的F 2。
由此可知，F 2先减小后增大，F 1随β增大而始终减小。
同种类型：例1.2所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m ，斜面倾角为θ，向右缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况？（答案：绳上张力减小，斜面对小球的支持力增大）方法二：相似三角形法。
特点：相似三角形法适用于物体所受的三个力中，一个力大小、方向不变，其它二个力的方向均发生变化，且三个力中没有二力保持垂直关系，但可以找到力构成的矢量三角形相似的几何三角形的问题原理：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，再寻找与力的三角形相似的几何三角形，利用相似三角形的性质，建立比例关系，把力的大小变化问题转化为几何三角形边长的大小变化问题进行讨论。
例2．一轻杆BO ，其O 端用光滑铰链固定在竖直轻杆AO 上，B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑轮，用力F 拉住，如图2-1所示。
现将细绳缓慢往左拉，使杆BO 与杆A O 间的夹角θ逐渐减少，则在此过程中，拉力F 及杆BO 所受压力F N 的大小变化情况是( )A ．F N 先减小，后增大B .F N 始终不变C ．F 先减小，后增大 D.F 始终不变解析：取BO 杆的B 端为研究对象，受到绳子拉力(大小为F )、BO 杆的支持力F N 和悬挂重物的绳子的拉力(大小为G )的作用，将F N 与G 合成，其合力与F 等值反向，如图2-2所示，将三个力矢量构成封闭的三角形(如图中画斜线部分)，力的三角形与几何三角形OBA 相似，利用相似三角形对应边成比例可得：(如图2-2所示，设AO 高为H ，BO 长为L ，绳长l ,)lF L F HG N ==，式中G 、H 、L 均不变，l 逐渐变小，所以可知F N 不变，F 逐渐变小。
正确答案为选项BA CB O同种类型：如图2-3所示，光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球，靠放在半球上的A 点，另一端绕过定滑轮，后用力拉住，使小球静止．现缓慢地拉绳，在使小球沿球面由A 到半球的顶点B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化情况是( D )。
(A)N 变大，T 变小， (B)N 变小，T 变大 (C)N 变小，T 先变小后变大 (D)N 不变，T 变小方法三：作辅助圆法特点：作辅助圆法适用的问题类型可分为两种情况：①物体所受的三个力中，开始时两个力的夹角为90°，且其中一个力大小、方向不变，另两个力大小、方向都在改变，但动态平衡时两个力的夹角不变。
②物体所受的三个力中，开始时两个力的夹角为90°，且其中一个力大小、方向不变，动态平衡时一个力大小不变、方向改变，另一个力大小、方向都改变，原理：先正确分析物体的受力，画出受力分析图，将三个力的矢量首尾相连构成闭合三角形，第一种情况以不变的力为弦作个圆，在辅助的圆中可容易画出两力夹角不变的力的矢量三角形，从而轻易判断各力的变化情况。
第二种情况以大小不变，方向变化的力为直径作一个辅助圆，在辅助的圆中可容易画出一个力大小不变、方向改变的的力的矢量三角形，从而轻易判断各力的变化情况。
例3、如图3-1所示，物体G 用两根绳子悬挂，开始时绳OA 水平，现将两绳同时顺时针转过90°，且保持两绳之间的夹角α不变)90(0>α，物体保持静止状态，在旋转过程中，设绳OA 的拉力为F 1，绳OB 的拉力为F 2，则（ ）。
(A)F 1先减小后增大 (B)F 1先增大后减小 (C)F 2逐渐减小 (D)F 2最终变为零解析：取绳子结点O 为研究对角，受到三根绳的拉力，如图3-2所示分别为F 1、F 2、F 3，将三力构成矢量三角形(如图3-3所示的实线三角形CDE)，需满足力F 3大小、方向不变，角∠ CDE 不变(因为角α不变)，由于角∠DCE 为直角，则三力的几何关系可以从以DE 边为直径的圆中找，则动态矢量三角形如图3-3中一画出的一系列虚线表示的三角形。
由此可知，F 1先增大后减小，F 2随始终减小，且转过90°时，当好为零。
正确答案选项为B 、C 、D另一种类型：如图3-4所示，在做“验证力的平行四边形定则”的实验时，用M 、N 两个测力计通过细线拉橡皮条的结点，使其到达O 点，此时α+β= 90°．然后保持M 的读数不变，而使α角减小，为保持结点位置不变，可采用的办法是（ A ）。
(A)减小N 的读数同时减小β角 (B)减小N 的读数同时增大β角(C)增大N 的读数同时增大β角 (D)增大N 的读数同时减小β角方法四：解析法特点：解析法适用的类型为一根绳挂着光滑滑轮，三个力中其中两个力是绳的拉力，由于是同一根绳的拉力，两个拉力相等，另一个力大小、方向不变的问题。
原理：先正确分析物体的受力，画出受力分析图，设一个角度，利用三力平衡得到拉力的解析方程式，然后作辅助线延长绳子一端交于题中的界面，找到所设角度的三角函数关系。
当受力动态变化是，抓住绳长不变，研究三角函数的变化，可清晰得到力的变化关系。
例4．如图4-1所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G =40N ，绳长L =2.5m ，OA =1.5m ，求绳中张力的大小，并讨论：（1）当B 点位置固定，A 端缓慢左移时，绳中张力如何变化？（2）当A 点位置固定，B 端缓慢下移时，绳中张力又如何变化？解析：取绳子c 点为研究对角，受到三根绳的拉力，如图4-2所示分别为F 1、F 2、F 3，延长绳AO 交竖直墙于D 点，由于是同一根轻绳，可得：21F F =，BC 长度等于CD ，AD 长度等于绳长。
设角∠OAD 为θ；根据三个力平衡可得：θsin 21G F = ；在三角形AOD 中可知，ADOD =θsin 。
如果A 端左移，AD 变为如图4－3中虚线A ′D ′所示，可知A ′D ′不变，OD ′减小，θsin 减小，F 1变大。
如果B 端下移，BC 变为如图4－4虚线B ′C ′所示，可知AD 、OD 不变，θsin 不变，F 1不变。
同种类型：如图4－5所示，长度为5cm 的细绳的两端分别系于竖立地面上相距为4m的两杆的顶端A 、B ，绳子上挂有一个光滑的轻质钩，其下端连着一个重12N 的物体，平衡时绳中的张力多大？ 专题训练1．半圆形支架BAD 上悬着两细绳OA 和OB ，结于圆心O ，下悬重为G 的物体，使OA 绳固定不动，将OB 绳的B 端沿半圆支架从水平位置缓慢移到竖直位置C 的过程中（如图），分析OA 绳和OB 绳所受力的大小如何变化。
2．如图，电灯悬挂于两墙之间，更换水平绳OA 使连结点A 向上移动而保持O 点的位置不变，则A 点向上移动时（ ）A ．绳OA 的拉力逐渐增大B ．绳OA 的拉力逐渐减小C ．绳OA 的拉力先增大后减小D ．绳OA 的拉力先减小后增大3．如图，用细绳将重球悬挂在竖直光滑墙上，当绳伸长时（ ）A ．绳的拉力变小，墙对球的弹力变大B ．绳的拉力变小，墙对球的弹力变小C ．绳的拉力变大，墙对球的弹力变小D ．绳的拉力变大，墙对球的弹力变大4．如图，均匀光滑的小球放在光滑的墙壁与木板之间，图中30=θ，当将θ角缓慢增大至接近 90的程中（ ）A ．小球施于木板的压力不断增大B ．小球施于墙的压力不断减小C ．小球对墙壁的压力始终小于mgD ．小球对木板的压力始终大于mg5．在共点力的合成实验中，如图，使弹簧秤b 按图示的位置开始顺时针方向缓慢转 90角，在这个过程中，保持O 点位置不动，a 弹簧秤的拉伸方向不变，则整个过程中关于a 、b 弹簧的读数变化是（ ）A ．a 增大，b 减小B ．a 减小，b 减小C ．a 减小，b 先减小后增大D ．a 先减小后增大6.如图所示，把球夹在竖直墙AC 和木板BC 之间，不计摩擦，球对墙的压力为F N １，球对板的压力为F N 2．在将板BC 逐渐放至水平的过程中，下列说法中，正确的是（ ）A ．F N １和F N 2都增大B ．F N １和F N 2都减小C ．F N １增大，F N 2减小D ．F N １减小，F N 2增大7．如图所示，重为G 的光滑球系在一细绳上，细绳通过一小滑轮向水平方向拉球，使它沿光滑墙面缓慢上升．球在上升过程中，拉力T 和压力N 的大小如何变化（ ）A ．T 和N 都增大B ．T 和N 都减小C ．T 增大，N 减小D ．T 减小，N 增大8．如图所示，质量为m 的小球被轻绳系着，光滑斜面倾角为θ，向左缓慢推动劈，在这个过程中（ ）A CB A ．绳上张力先增大后减小 B ．斜劈对小球支持力减小C ．绳上张力先减小后增大D ．斜劈对小球支持力增大9．电灯悬挂于两墙之间，如图所示，使接点A 上移，但保持O 点位置不变，则A 点上移过程中，绳OB 的拉力( )A ．逐渐增大B ．逐渐减小C ．先增大，后减小D ．先减小，后增大 10．如图所示，轻支杆BC 一端用光滑铰链固定于B 点，另一端C 固定一滑轮，重物m 用轻绳通过C 固定于墙上A 点，若杆、滑轮质量均不计，将绳端A 沿墙稍向下移，再使之平衡，则：A ．绳的拉力，BC 受压力都增大B ．绳拉力减小，BC 受压力增大C ．绳的拉力不变，BC 受压力增大D ．绳拉力，BC 受压力均不变 11．如图，一个均质球重为G ，放在光滑斜面上，倾角为α，在斜面上有一光滑的不计厚度的木板挡住球。
