福斯flowserve 阀门定位器调试方法
智能机械6种阀门定位器操作方法及故障说明
智能机械6种阀门定位器操作方法及故障说明阀门定位器是一种用于控制和调节管道中阀门开度的装置。
根据不同的工作原理和功能特点，可以分为智能阀门定位器和机械阀门定位器。
下面将介绍智能和机械阀门定位器的六种操作方法及可能出现的故障。
一、智能阀门定位器的操作方法及故障说明：1.手动操作：当智能阀门定位器处于手动模式时，可以使用手动操作杆使阀门开度达到所需的位置。
此时，智能阀门定位器将不会自动调节阀门开度。
故障说明：如果智能阀门定位器出现故障，无法切换到手动模式，可能导致阀门无法正确操作，需要进行修理或更换定位器。
2.远程操作：智能阀门定位器可以通过无线通信技术与监控系统连接，实现远程操作和监控。
通过监控系统，可以实时了解阀门的开度情况，并进行远程控制。
故障说明：如果智能阀门定位器无法与监控系统连接，可能导致无法进行远程操作和监控，需要检查通信连接或修复故障。
3.自动调节：智能阀门定位器可以根据预设的控制策略，自动调节阀门开度，以保持管道中流体的稳定流量或压力。
故障说明：如果智能阀门定位器无法进行自动调节，可能导致管道中的流体无法得到合理的控制，需要检查定位器的控制算法或传感器的准确性。
4.位置反馈：智能阀门定位器可以通过回传信号，实时反馈阀门的开度位置。
这些反馈信号可以用于监控系统的数据采集和状态诊断。
故障说明：如果智能阀门定位器无法准确反馈阀门位置，可能导致数据采集和状态诊断的错误，需要检查位置传感器或信号传输的连通性。
二、机械阀门定位器的操作方法及故障说明：1.手动操作：机械阀门定位器通过手动操作杆调节阀门开度。
这种操作方法适用于一些简单的管道系统，但需要人工监控和调整阀门开度。
故障说明：如果机械阀门定位器的手动操作杆损坏或无法正常运动，可能导致无法手动控制阀门开度，需要修理或更换机械定位器。
2.自动控制：机械阀门定位器可以通过自动控制系统，根据流量或压力信号实现自动调节阀门开度。
这种操作方法适用于一些较复杂的管道系统，可以实现自动控制和调节。
福斯FLOWSERVE阀门定位器
福斯FLOWSER阀门定位器福斯定位器配置指南福斯（FLOWSERV阀门定位器调试方法（锦菲特I3599429OO2）[Q-Q,6696 22933]flowserve 阀门、Flowserve 3400IQ 定位器、LOGIX500、LOGIX510、LOGIX520 D3系列P-5 气动定位器电动气动数字-通用，IS和EXHART、Profibus 、Foundation 现场总线反馈机组、限位开关比如PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。
P-1700 和1720 型阀门的内部零件采用不锈钢制造，而P-1710 和P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital 具有PID 控制的2000 数字定位器品牌Logix说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。
通信方式为4-20mA 或Modbus。
阀门上安装的PID 控制器每秒更新阀杆位置16 次，从而减少了控制系统延迟。
Logix 3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F 3200IQ-10-D6-M-04-40-0G-00品牌Logix说明福斯Logix 3200IQ 数字HART? 定位器使用先进的piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART手持设备和SoftTools 软件可轻松配置Logix 3200IQ 。
LOGIX 3201IQ定位器P/N : 215809.999.000，SN 4107028LOGIX 3202IQ定位器P/N : 221734.999.000，SN 4907010LOGIX 3203IQ定位器P/N : 216428.999.000，SN 610727 定位器P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌Logix说明The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide …500 数字定位器品牌Logix说明福斯Logix 500 数字定位器是下一代本质安全型Logix 500 系列的代表。
阀门定位器原理与调节
阀门定位器原理与调节第一章气动阀门定位器气动阀门定位器的原理图如下：（气关阀正作用）气动阀门定位器实物图如下：气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。
如图上图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。
此时，一定的信号压力就与一定的阀门位置相对应。
以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。
所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。
要改变正反作用，Fisher的阀只需要把里面的调节盘拨到另一侧即可。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
至于气开阀，由于是在膜盒下面通气，需要将如图中的凸轮反转。
第二章电气阀门定位器由于现在DCS在现场使用越来越多，很多控制器都是使用了中控系统的控制器，所以中控到现场的都是4-20mA的电信号，到现场又需要阀动作的比较快。
虽然阀门定位器由最初的气/气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位器、区域总线阀门定位器，但它们的基本原理和主要功能都没有大的改变。
定位器中基本自控元件介绍--电/气转换器原理随着仪表技术的发展，气动仪表领域已逐步被电动仪表和计算机控制所占领，现在只有在一些特殊的场合还在使用气动仪表，作为仪表中的阀门附件“定位器”也由原来的气动阀门（P/P）定位器逐步由电/气（E/P）阀门定位器所代替。
阀门定位器的安装调校

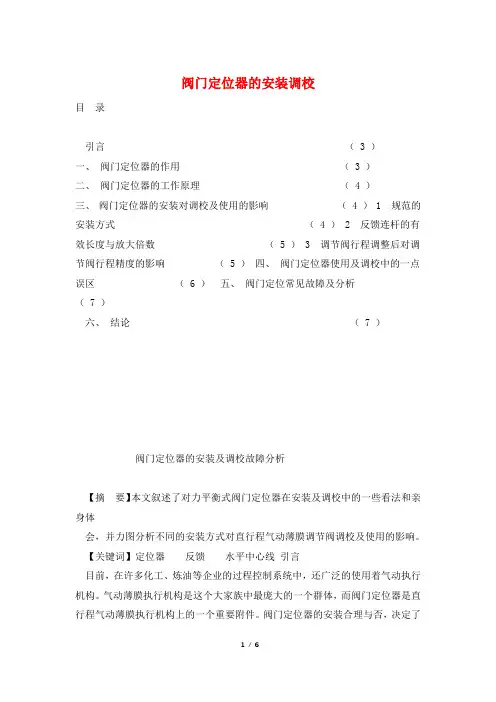

阀门定位器的安装调校目录引言（ 3 ）一、阀门定位器的作用（ 3 ）二、阀门定位器的工作原理（ 4 ）三、阀门定位器的安装对调校及使用的影响（ 4 ） 1 规范的安装方式（ 4 ） 2 反馈连杆的有效长度与放大倍数（ 5 ） 3 调节阀行程调整后对调节阀行程精度的影响（ 5 ）四、阀门定位器使用及调校中的一点误区（ 6 ）五、阀门定位常见故障及分析（ 7 ）六、结论（ 7 ）阀门定位器的安装及调校故障分析【摘要】本文叙述了对力平衡式阀门定位器在安装及调校中的一些看法和亲身体会，并力图分析不同的安装方式对直行程气动薄膜调节阀调校及使用的影响。
【关键词】定位器反馈水平中心线引言目前，在许多化工、炼油等企业的过程控制系统中，还广泛的使用着气动执行机构。
气动薄膜执行机构是这个大家族中最庞大的一个群体，而阀门定位器是直行程气动薄膜执行机构上的一个重要附件。
阀门定位器的安装合理与否，决定了直行程气动薄膜调节阀的综合性能，同时也影响整个过程控制系统的调节品质，因而是个不容忽视的关键环节。
一、阀门定位器的作用阀门定位器与直行程气动薄膜调节阀配合，二者构成了闭环负反馈系统（两位式调节系统除外），提高和改善了直行程气动薄膜调节阀的静态精度及动态特性，保证了直行程气动薄膜调节阀的开度与输入信号之间的线性度。
归纳起来，阀门定位器具有以下功能。
? 改善调节阀的静态特性，提高阀门位置的线性度。
? 改善调节阀的动态特性，减少调节信号的传递滞后。
? 改变调节阀的流量特性。
? 改变调节阀对信号压力的相应范围，实现份程控制。
? 用于加快调节阀的运行速度，克服大膜头大容室造成的传递滞后。
? 用于调节阀的正反向动作的换向。
由此看出，在直行程气动薄膜调节阀上加装了阀门定位器之后，其实用性和可用性都大大的提高。
但一定要合理的安装和使用，使其发挥应有的作用。
二、阀门定位器的工作原理第2页阀门定位器是按力平衡原理设计工作的，它是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移与控制器输出信号之间的一一对应关系。
Flowserve-Logix MD+智能阀门定位器
Flowserve-Logix MD+智能阀门定位器李宝华摘要：福斯（Flowserve）旗下的Logix品牌专门生产数字式智能阀门定位器，在控制阀的数字控制方面技术领先，产品体现了创新、高质量和高性能，其Logix MD+型是响应市场需求，在原有MD型上的固件升级，支持HART通信，提供三个诊断功能层级，嵌入V alveSight™ FDT/DTM技术，LCD显示和LED状态灯，可选单作用或双作用，本文对Logix 500 MD+的工作原理和应用进行探讨关键词：Logix MD+；智能阀门定位器；工作原理；应用引言福斯（Flowserve）公司是全球流体设备和控制的领军厂商，为电力、石油、天然气、化工及其它行业提供泵、密封、流体控制（阀门）以及自动化控制和服务，拥有众多业内知名的传统品牌和广泛的流体控制产品。
在其流体控制（阀门）业务部门的24个品牌中，有9个品牌能够提供阀门定位器产品，其中Logix 品牌专门生产数字式智能阀门定位器，在控制阀的数字控制方面技术领先，产品体现了创新、高质量和高性能，见图1。
Logix智能阀门定位器从1997年起先后推出Logix 500系列、Logix 800系列、Logix 1000系列（1200HART型和1400Ff型）、Logix 2000系列、Logix 3000系列（3200HART型和3400Ff型），以及可集成组合的Logix 420型新品，品种丰富，可满足不同层面的应用。
Logix 500系列固件（硬件和软件）由基本型（500）、MD型（520MD、521MD、522MD）、si型（505si、510si、520si）发展到全新设计的MD+型；Logix 800系列即PMV D3；Logix 1000系列的产品已退市；Logix 2000系列是基于V altek的StarPac TM II智能控制系统和在板集成有PID控制器，有2个RS 485接口和支持Modbus通信；Logix 3000系列有3200IQ型和3400IQ型以及最新的3200MD型和3400MD型。
福斯FLOWSERVE阀门定位器调试方法
福斯FLOWSERVE阀门定位器调试方法概述：福斯FLOWSERVE阀门定位器是一种用于控制阀门开度的装置，具有自动控制和调节阀门的功能。
在使用过程中，为了确保阀门的正常运行和准确的调节效果，需要进行定位器的调试。
下面将介绍福斯FLOWSERVE阀门定位器调试的方法。
一、设备检查在调试之前，需要先对福斯FLOWSERVE阀门定位器及其相关设备进行检查，以确保设备正常运行。
检查的内容包括：1.验证设备的供电情况，检查电源是否接通、电压是否正常。
2.检查设备的接线是否正确，确认线路没有接错，并确保线缆连接牢固。
3.检查设备的传感器和执行器的连接情况，确保连接稳固可靠。
4.检查设备的控制信号输入和输出接口，确认信号的连接正确。
二、设备调整在设备检查完成之后，需要进行设备的调整，以确保设备的性能和参数达到要求。
调整的内容包括：1.调整定位器的行程范围，即设定阀门开度的上限和下限。
2.调整定位器的灵敏度，以适应不同的调节范围和工作要求。
3.调整定位器的响应时间，确保定位器对控制信号的响应及时、准确。
4.调整定位器的失控保护参数，以确保阀门在出现故障或异常情况时能够及时切断控制信号，以保护设备的安全。
三、系统调试在设备调整完成之后，需要对整个系统进行调试，以确保系统的正常运行和阀门的准确调节。
调试的内容包括：1.验证设备的基本功能，包括手动和自动控制模式的切换、阀门的开度控制等。
2.调试阀门的调节效果，包括调节灵敏度、控制精度、阀门的行程范围等。
3.验证系统的稳定性，通过观察和记录系统的运行情况，判断系统是否存在异常或故障。
4.验证系统的自动保护功能，包括失控保护、异常报警等功能的正常运行。
四、参数调整在系统调试完成之后，如果发现阀门的调节效果不理想或不满足要求，需要进行参数的调整。
调整的内容包括：1.调整PID控制器的参数，包括比例系数、积分时间和微分时间等，以改善控制效果。
2.调整定位器的灵敏度和响应时间，以适应不同的工作要求和调节范围。
福斯阀门定位器调试步骤
福斯阀门定位器调试方法1、手自动切换（切换到手动），按上下按钮，然后按STATUS，FUNC，出现O O serric(执行离线状态)，按OK3秒，左上角□在闪，表示离线（手动状态）。
2、自动整定，按上下按钮，选择CATIBRATE，出现FUNC。
再按AUTOCAL，FUNC。
按START TUNE，按OK，出现…，再按OK，出现…，再按OK，出现…，按OK，出现rotating，再按OK。
3、修改电流值和定位器显示，按上下按钮，然后按Setup回到Func，再按Curr range回到Func。
选择0％-20mA Func 选择0％-0mA Ok 选择100％-4mA func 选择100％-_mA OK4.手自动切换（切换到自动），按上下按钮，然后按STATUS回到FUNC，出现In serrice(执行离线状态)，按OK秒，左上角□取消闪动，表示在线（自动状态）。
5、退出，按↑↓调节，REND Func，Pos Func 之后返回主界面。
6、手动点动调试首先将调校DIP开关拨到Jog位置，用户只能手动设置满量程，不能设置全关位，阀门全关位为默认状态。
当DIP 开关拨到Jog位置时，定位器的二极管的状态为黄－红－红－绿。
此时用户再用Jog按钮↑↓手动调节阀门至所期望的100％，阀门到位后，同时按↑和↓按钮，这时阀门自动进行调整，等调整结束后二极管的状态回到黄－红－红－绿，再重新进行100％的设定，设定完成后，同时按↑和↓按钮，阀门进行自动调整。
调整完毕后，二极管的状态以绿色开始。
这表明手动调试完成，定位器正常。
7、就地手动操作QUICK-CAL按钮和↑和↓三个按钮同时按住三妙钟，二极管的状态黄－绿－红－红，此时松开三个按钮，就可以用↑和↓进行阀门开关操作。
按QUICK-CAL按钮即可退出手动操作，恢复自动状态。
福斯FLOWSERVE阀门定位器
福斯FLOWSERVE阀门定位器福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字 - 通用，IS 和 EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如 PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。
P-1700 和 1720 型阀门的内部零件采用不锈钢制造，而P-1710 和 P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在 P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有 PID 控制的2000 数字定位器品牌 Logix说明福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。
通信方式为 4-20mA 或Modbus。
阀门上安装的 PID 控制器每秒更新阀杆次，从而减少了控制系统延迟。
Logix3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌 Logix说明福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置 Logix 3200IQ。
LOGIX 3201IQ定位器 P/N：215809.999.000，SN：4107028LOGIX 3202IQ定位器 P/N：221734.999.000，SN：4907010LOGIX 3203IQ定位器 P/N：216428.999.000，SN：610727定位器 P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌 Logix说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌 Logix说明福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的代表。
福斯FLOWSERVE阀门定位器
福斯FLOWSERVE阀门定位器福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字 - 通用，IS 和 EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如 PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。
P-1700 和 1720 型阀门的内部零件采用不锈钢制造，而P-1710 和 P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在 P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有 PID 控制的2000 数字定位器品牌 Logix说明福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。
通信方式为 4-20mA 或Modbus。
阀门上安装的 PID 控制器每秒更新阀杆次，从而减少了控制系统延迟。
Logix3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌 Logix说明福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置 Logix 3200IQ。
LOGIX 3201IQ定位器 P/N：215809.999.000，SN：4107028LOGIX 3202IQ定位器 P/N：221734.999.000，SN：4907010LOGIX 3203IQ定位器 P/N：216428.999.000，SN：610727定位器 P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌 Logix说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌 Logix说明福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的代表。
Flowserve阀门定位器
2. 阀门的控制信号(正作用和反作用） 正作用： 信号4mA时阀门处于全关位置，信 号20mA时阀门处于全开位置 反作用：信号20mA时阀门处于全关位置，信 号4mA时阀门处于全开位置
8
3.阀位与信号对应曲线 线性曲线（Linear） 阀门位置与信号成线性关系 选择曲线（Optional） 选择了这个按钮，就激活 了下一个DIP开关 4.可选择曲线 ％＝ 阀位与信号成等百分比 Custom 用户自定义曲线
4
2.4 具有诊断和检测功能。接收数字信号的智能阀门 定位器，具有双向的通讯能力，可以就地或远距离 地利用上位机或手持式操作器进行阀门定位器的组 态、调试和诊断。
5
一、简介 Logix3200IQ智能定位器接受4－20mA模拟量 输入，4－20mA模拟量输出。
二、定位器操作面板介绍 Logix3200IQ智能定位器就地操作面板由能够 自动调校零点和满量程的QUICK-CAL快速 调校按钮与可以手动操作定位器的两个点动 按钮（↑和↓）以及八个DIP开关和可以调节 定位器增益的旋转开关组成。
9
5.自动校准 on 每次按动QUICK-CAL按钮，定位器就自动调整参 数进行调试 off 每次调试时，只能根据出厂前的预设置即调节定 位器增益的旋转开关的位置进行调试 无论哪一种情况，调节定位器增益的旋转开关都可以进 行调节，调节完毕，不用重新进行调试，是即时生效的 。 6.稳定性开关 Low－Friction Valves 适用低摩擦力调节阀 High－Friction Valves 适用高摩擦力调节阀
6
三、定位器DIP开关的设置 定位器运行之前，首先设置DIP开关。在传统的的非智能 定位器中，几乎所有的配置，都是通过机械机构实现的 。如果改变设置，只能改变机械结构，所以必须重新拆 装定位器的部件。而智能定位器就升级为电子开关实现 。这极大地方便了定位器的配置和调试。 下面就每一个DIP开关的设置进行了说明 作用方式 作用方式分气开式（ ATO ）和气关式（ ATC ）两种，调 试前根据阀门的类型进行设置。 气开还是气关主要是从安全角度出发，即要考虑在控制 阀上的信号一旦中断后，阀所处的位置是全开还是全关 对装置安全更有利？如果是全开更有利则选用气关，这 样一旦失去信号控制阀就处于全开位置。反之，则选用 7
定位器操作说明
（三）注意事项
• 压缩空气气源要保持洁净，干燥 • 电气接口接线后密封可靠，无松动 • 定位器调试完成后，外壳盖紧 • 如果个别位置无法排除外界杂质进入定位
内部，可参考做如下图处理
谢谢！
A. 基础菜单与完整菜单之间的切换 基础菜单（basic menu）只有 5 项，完整菜单 （full menu）有 9 项。在 shift menu 里面完 成基础与完整菜单之间的切换。
B. 切换中文菜单 出厂默认是英文菜单，可以在设定（setup） 里面找到外观（Appearance），再找到语言 （language），从中选择中文（chinese）。 按 OK 键确认选择。界面瞬时换成中文。
自动调试
• 首先切换到离线状态，此时屏幕左上角有竖条光标在闪烁，
表示定位器处于已处于离线状态，此时不接受 DCS 信号 控制。同时按住上，下两键 5 秒钟，此时三个灯交替闪烁， 松手，此时已开始自动校验。校验结束会停留在黄灯闪烁 （阀门处于开或者关的位置）或者绿灯闪烁（阀门处于中 间位置）。
• 或者进入校验（calibrate）菜单，选择自动校验（
• 方法如下： • 依次输入4,8,12,16,20mA，检查阀门位置是否一
一对应，连续按3次黄色按键，此时正反作用已切 换，重新输入4,8,12,16,20mA检验。
恢复出厂设置
• 在断电（也就是不接入信号）情况下，按 住黄色按钮，然后按照正负极接入信号 （直到三个灯被点亮，然后黄-红交替闪 烁），此时松开按钮，这时就完成了恢复 出厂设置。
4-20mA 输出信号校验
• 进入校验（calibrate）菜单，选择专业校验 （expert cal），进入传送（transm）。校 验传送低值（transm low）调整到 4mA 按 OK 键确认；校验传送高值（transm hi）调 整到 20mA 按 OK键确认。前提是需要给输 入接线柱 4mA 供电，同时输出接线柱串联 24V 电源和万用表测量输出。
智能阀门定位器调试方法
数字式阀门控制器校准规程1.目的：用于数字式阀门控制器检测/校准2.范围：FieldVueDVC5000系列3.技术参数和性能指标3.1独立线性度：±0.5%20mA DC3.2模拟输入信号：4~3.3最小控制电流：4.0mA3.4最大电压：30V DC3.5仪表电源：12~30V DC4.校验基本条件4.1环境温度：-40~80℃4.2输出压力：0.4~6.2bar4.3气源压力：6.9 bar5.校验所需设备：6.工作原理：当输入信号增大，去I/P转换器的驱动信号增大。
使得I/P转换器的线圈和衔铁之间的磁吸引力增加，于是档板使喷嘴节流，即增大了喷嘴压力。
喷嘴压力送去气动中继器子模块的输入模片。
当喷嘴压力增大时，气动中继器的模片组件移动，使得阀芯去打开供气口和关闭排气口，以增加送去执行机构的输出压力，增大的输出压力使得执行机构阀杆向下移动。
阀行程传感器通过反馈连杆感受阀杆的位置变化，阀行程传感器与印刷电路板组件子模块电信号相连。
阀杆继续向下移动直至达到正确的阀杆位置。
4-20mA7.调校DVC5000型：使用HART手操器连接到数字式阀门控制器时，回路必须串联大于250Ω的电阻器。
7.1仪表模式：为了设置和校准仪表Instrument Mode (仪表模式)必须设成Out Of Service (不参与服务)，并按ENTER(F4)。
7.2初始位置：7.2.1根据制定的执行机构类型和尺寸自动选择适当的组态参数。
从Online(在线菜单) →Main menu（主菜单）→Initial Set-up（初始化设置）→Auto Setup（自动设置）→Setup Wizard（设置诀窍）,Out Of Service,如果本仪表之执行机构的制造厂名没未列入，则选Other（其它）→Enter.7.2.1.1 执行机构类型：Single Acting(单作用)或Double Acting（双作用）→Enter.7.2.1.2 Rotary(旋转)或Sliding Stem（滑杆）→Enter.7.2.1.3 无气源时Close(阀关) Open（阀开）.7.2.1.47.2.1.5 Counter Clock Wise(逆时针)或Clock Wise（(顺时针)。
