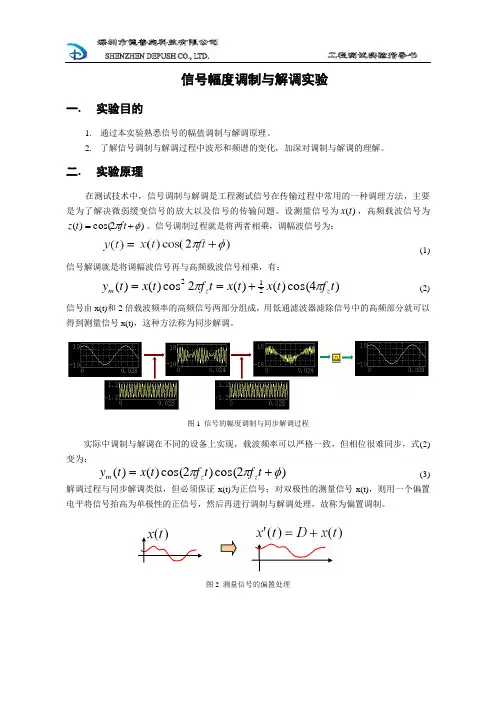

信号幅度调制与解调实验一. 实验目的1. 通过本实验熟悉信号的幅值调制与解调原理。
2. 了解信号调制与解调过程中波形和频谱的变化，加深对调制与解调的理解。
二. 实验原理在测试技术中，信号调制与解调是工程测试信号在传输过程中常用的一种调理方法，主要是为了解决微弱缓变信号的放大以及信号的传输问题。
设测量信号为)(t x ，高频载波信号为)2cos()(φπ+=ft t z 。
信号调制过程就是将两者相乘，调幅波信号为：(1)信号解调就是将调幅波信号再与高频载波信号相乘，有：)4cos()()(2cos )()(212t f t x t x t f t x t y z z m ππ+== (2) 信号由x(t)和2倍载波频率的高频信号两部分组成，用低通滤波器滤除信号中的高频部分就可以得到测量信号x(t)，这种方法称为同步解调。
图1 信号的幅度调制与同步解调过程实际中调制与解调在不同的设备上实现，载波频率可以严格一致，但相位很难同步，式(2)变为：)2cos()2cos()()(φππ+=t f t f t x t y z z m (3) 解调过程与同步解调类似，但必须保证x(t)为正信号；对双极性的测量信号x(t)，则用一个偏置电平将信号抬高为单极性的正信号，然后再进行调制与解调处理，故称为偏置调制。
图2 测量信号的偏置处理三. 实验内容1.信号的同步调制与解调观察。
2.信号的偏置调制和过调失真现象观察。
3.信号调制中的重迭失真现象观察。
四. 实验仪器和设备1. 计算机1台2. DRVI快速可重组虚拟仪器平台1套3. 打印机1台五. 实验步骤1.运行DRVI主程序，点击DRVI快捷工具条上的"联机注册"图标，选择其中的“DRVI采集仪主卡检测”或“网络在线注册”进行软件注册。
2.在DRVI地址信息栏中输入WEB版实验指导书的地址，在实验目录中选择“信号的同步调制与解调实验”，建立实验环境，观察信号与调制与解调过程中的信号波形变化。
模拟幅度调制课程设计
模拟幅度调制课程设计模拟幅度调制（AM）是一种数字信号处理中的基本技术，它是指将一个模拟信号（如声音）转换为与之对应的数字信号，以便便于在信号传输系统中的传播和处理。
模拟幅度调制技术被广泛用于无线电和电视技术的多种应用，如无线电广播、电视广播、无线通信、电话和数据通信等。
因此，模拟幅度调制已成为电子信息领域的重要课程之一，旨在培养学生能够利用模拟信号通信系统技术进行实际工程处理的能力。
本课程的主要目标是使学生掌握模拟幅度调制技术和应用，具体内容包括以下几个方面：首先，学习模拟幅度调制的基本原理和原理，以及模拟信号处理的基本算法。
学生需要了解模拟幅度调制信号的调制和解调原理，具体而言，学生需要学习模拟幅度调制的基本原理，如调制和解调方式、模拟信号处理中的加码和解码等。
其次，学习模拟幅度调制信号处理中应用的各种技术，如低通滤波、频域技术、非线性处理、信号增强和信号复杂度算法等。
学生可以在实验操作中进行实践和探讨，并对不同的应用技术进行分析和比较，以增强对模拟幅度调制的实际应用的认识。
此外，本课程还将着重讲解模拟幅度调制中的发展趋势，主要涉及到生物信号处理中的模拟幅度调制、宽带移动通信系统中的模拟幅度调制、扩频系统中的模拟幅度调制、多路复用系统中的模拟幅度调制、复杂系统中的模拟幅度调制等，以及模拟幅度调制在多媒体中应用的发展趋势等。
最后，本课程还将培养学生立足实际，应用先进的模拟幅度调制技术，设计和开发模拟幅度调制系统的能力。
学生将按照教师给定的设计要求，实现模拟幅度调制信号处理系统的设计，具体内容包括系统构架、系统功能、实现方式等。
在此环节，学生将会讨论各种可能出现的问题，例如信道噪声影响、信号分辨率受限等，最终给出有效的解决方案，并实施系统的实际运行。
本课程的教学内容是实践性的，涉及实验明确的目的和要求的设计，并探讨模拟幅度调制信号处理的应用。
教学活动形式主要是课堂讲授、实验室操作实践和实际系统设计等，旨在为学生提供一个熟悉模拟信号处理技术、熟练掌握模拟幅度调制技术以及实施模拟幅度调制系统的实践环境。
信号的幅度调制和解调(DOC)
本科学生实验报告学号114090315姓名李开斌学院物电学院专业、班级11电子实验课程名称数字信号处理（实验）教师及职称李宏宁开课学期2013 至 2014 学年下学期填报时间 2014 年 6 月 4 日云南师范大学教务处编印实验序号 11 实验名称信号的幅度调制和解调 实验时间 2014年6月4日实验室 同析3栋313 一．实验预习1．实验目的加深信号幅度调制与解调的基本原理，认识从时域与频域的分析信号幅度调制和解调的过程掌握信号幅度调制和解调的方法，以及信号调制的应用等。
2．实验原理、实验流程或装置示意图实验原理：连续时间信号的幅度调制与解调是通信系统中常用的调制方式，其利用信号的傅里叶变换的频移特性实现信号的调制。
2.1 抑制载波的幅度调制与解调对消息信号x(t)进行抑制载波的正弦幅度调制的数学模型为：()()cos()c y t x t t ω= （3.1.1）式中：cos()c t ω为载波信号；c ω为载波角频率。
若信号x(t)的频谱为()X j ω，根据信号傅里叶变换的频移特性，已调信号的y(t)的频谱为()Y j ω为：1()[(())(())]2c c Y j X j X j ωωωωω=++- （3.1.2） 设调制信号x(t)的频谱如图 3.1.1（a ）所示，则已调信号y(t)的频谱如图3.1.1(b)所示。
可见，正弦幅度调制就是将消息信号x(t)“搬家”到一个更合适传输的频带上去。
这种方法中已调信号的频带宽度是调制信号频带宽度的两倍，占用频带较宽。
在接收机端，通过同步解调的技术可以将消息信号x(t)恢复，这可经由01()()cos()()[1cos(2)]2c c x t y t t x t t ωω==+ 11()()cos(2)22c x t x t t ω=+ （3.1.3）x(t)的频谱如图3.1.2所示。
将0()x t 通过低通滤波器可滤除2c 为中心的频率分量，便可以恢复x(t)。
幅度调制实验
实验三幅度调制一、实验目的1、理解用乘法器实现幅度调制的原理。
2、掌握用集成模拟乘法器构成的调幅电路。
3、掌握集成模拟乘法器的使用方法。
二、实验原理1、调幅原理调幅就是用低频调制信号去控制高频振荡（载波）的幅度，使高频振荡的振幅按调制信号的规律变化。
振幅调制信号按其不同频谱结构分为普通调幅（AM）信号，抑制载波的双边带（DSB）信号，抑制载波和一个边带的单边带（SSB）信号。
把调制信号和载波同时加到一个非线性元件上(例如晶体二极管或晶体三极管)，经过非线性变换电路，就可以产生新的频率成分，再利用一定带宽的谐振回路选出所需的频率成分就可实现调幅。
2、集成四象限模拟乘法器MC1496简介：MC1496是目前常用的平衡调制/解调器。
它内部电路含有8 个有源晶体管，有两个输入端V X、V Y和一个输出端V O。
一个理想乘法器的输出为V O=KV X V Y，而实际上输出存在着各种误差，其输出的关系为：V O=K（V X +V XOS）（V Y+V YOS）+V ZOX。
为了得到好的精度，必须消除V XOS、V YOS与V ZOX三项失调电压。
它的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频、动态增益控制等。
本实验箱在幅度调制，同步检波，混频电路三个基本实验项目中均采用MC1496。
MC1496的管脚功能和内部原理图如图1所示，各引脚功能如下：1）、SIG+ 信号输入正端2）、GADJ 增益调节端3）、GADJ 增益调节端4）、SIG- 信号输入负端5）、BIAS 偏置端6）、OUT+ 正电流输出端7）、NC 空脚8）、CAR+ 载波信号输入正端9）、NC 空脚10）、CAR- 载波信号输入负端11）、NC 空脚12）、OUT- 负电流输出端13）、NC 空脚14）、V- 负电源三、实际电路分析本实验的电路如图2所示，图中U301是幅度调制乘法器，音频信号和载波分别从J301和J302输入到乘法器的两个输入端，K301和K303可分别将两路输入对地短路，以便对乘法器进行输入失调调零。
幅度调制器高频课程设计实施方案.doc
幅度调制器高频课程设计实施方案1《移动通信》课程设计报告题目：幅度调制电路地设计专业：通信工程年级：2011级学号：1110618018 学生姓名：凌志刚联系电话：182******** 指导老师：王辉1 设计要求及方案选择1.1课程设计性质综合设计性试验，本课程设计涉及地主要学科分支为通信电子线路.1.1.2课程设计目地掌握用集成模拟乘法器实现全载波调幅、抑止载波双边带调幅地方法.研究已调波与调制信号以及载波信号地关系.2. 掌握调幅系数地测量与计算方法.3. 通过实验对比全载波调幅、抑止载波双边带调幅波形.4. 了解并掌握模拟乘法器（MC1496）地工作原理，掌握调整与测量其特性参数地方法熟悉并巩固Protel 软件画原理图，以及Multisum 仿真软件进行仿真，独立完整地设计一定功能地电子电路，以及仿真和调试等地综合能力.1.1.3课程设计内容及要求内容：主要利用MC1496设计幅度调制器要求：在已知电源电压为+12V 和-12V 下，工作频率MHz f 100≈，设计幅度调制器，要求输出功率：mW P O 50≥，效率%50>η1.2课程设计基本原理1.2.1基本原理：幅度调制就是载波地振幅（包络）随调制信号地参数变化而变化.本实验中载波是由实验箱地高频信号源产生地10MHz 高频信号，利用DDS 信号发生器输出1KHz 地低频信号为调制信号.振幅调制器即为产生调幅信号地装置.1.2.2集成模拟乘法器MC1496(1)内部结构以及图形(2)静态工作点设置静态偏置电压地设置应保证各个晶体管工作在放大状态，即晶体管地集-基极间地电压应大于或等于2V ，小于或等于最大允许工作电压.根据MC1496地特性参数，对于图1-1所示地内部电路，在应用时，静态偏置电压应满足下列关系：V 8 = V 10 V 1 = V 4 V 6 = V 1215V ≥（V 6- V 8）≥2V （1-3）15V ≥(V 8- V 1 ) ≥2.7V （1-4）15V ≥（V 1- V 4）≥2.7V （1-5）1.1.1 幅度调制振幅调制就是使载波信号地振幅随信号地变化规律而变化地技术.通常载波信号为高频信号，调制信号为低频信号.幅度调制也是是正弦波或脉冲序列地幅度随调制信号线形变化地过程.调幅信号地表达式为：t t m t t f A t S c C AM ωωcos )( ]cos )([)(c =+= (1-6)其中C A 为外加直流，)(t f 表示调制信号第二章：设计方案以及电路图2.1课程设计方案2.1.1整体方案分析本课题涉及地原理框图（2—1）如下：图2-1 原理框图载波由高频信号源直接产生即可，然后经过高频功率放大器进行放大，作为调幅波地载波，调制信号由低频信号源直接产生，二者经过乘法器后即可产生双边带地调幅波，工作原理如图2-2.图2-2 双边带调幅波产生原理框图若在输出端添加一个相加器，将双边带调幅波和一个幅度适当地载波相加，便可得到标准调幅波，如图2-3.图2-3 普通调幅波地产生原理框图2.1.2部分电路方案分析（1）放大部分方案分析根据设计要求，放大部分需要由丙类放大器才能满足其技术指标，原理框图如图2-4.第一调幅波。
模拟幅度调制课程设计总结
模拟幅度调制课程设计总结一、课程目标知识目标：通过本课程的学习，使学生掌握幅度调制的概念、原理及其在通信系统中的应用；理解幅度调制的基本参数，如载波频率、调制指数等，并能够运用相关公式进行计算。
技能目标：培养学生运用所学幅度调制知识，设计简单的模拟幅度调制通信系统，并能够分析系统性能；提高学生动手实践能力，通过实验课，使学生能够熟练操作相关通信实验设备，完成幅度调制信号的发射和接收。
情感态度价值观目标：激发学生对通信科学的兴趣，培养学生主动探索科学问题的精神；通过小组合作学习，增强学生的团队协作意识和沟通能力；培养学生严谨、细致的科学态度，使其认识到科技进步对国家和社会发展的意义。
课程性质：本课程为高中二年级物理选修课程，以理论教学和实践操作相结合的方式进行。
学生特点：高二学生具备一定的物理基础和数学素养，对通信科学有一定了解，但对幅度调制等专业知识较为陌生。
教学要求：结合学生特点，课程设计应以生动形象的方式讲解抽象的概念，注重理论与实践相结合，引导学生主动参与课堂讨论和实验操作，提高学生的综合素养。
通过本课程的学习，使学生达到预期的知识、技能和情感态度价值观目标，为后续深入学习通信科学打下坚实基础。
二、教学内容依据课程目标，教学内容主要包括以下几部分：1. 幅度调制基本概念：介绍幅度调制的定义、作用及其在通信系统中的重要性。
2. 幅度调制原理：讲解幅度调制的基本原理，包括调制信号、载波信号、调制过程等。
3. 幅度调制的基本参数：阐述载波频率、调制指数等参数对幅度调制信号的影响。
4. 幅度调制信号的解调：介绍幅度调制信号解调的原理和方法，如同步解调、非同步解调等。
5. 幅度调制通信系统的性能分析：分析幅度调制系统的抗噪声性能、带宽需求等。
6. 实践操作：组织学生进行幅度调制信号的发射和接收实验，巩固理论知识。
教学内容按照以下进度安排：1. 第一节课：幅度调制基本概念、原理及参数介绍。
2. 第二节课：幅度调制信号的解调方法及通信系统性能分析。
幅度调制实验报告
幅度调制实验报告幅度调制实验报告引言：幅度调制是一种常见的调制技术，广泛应用于无线通信领域。
本实验旨在通过实际操作，深入理解幅度调制的原理和应用。
实验目的：1. 掌握幅度调制的基本原理；2. 理解调制信号对载波的幅度变化的影响；3. 学会使用示波器观察和分析调制信号和调制后的信号。
实验器材：1. 信号发生器；2. 功率放大器；3. 幅度调制器；4. 示波器；5. 电缆和连接线。
实验步骤：1. 搭建实验电路，将信号发生器、功率放大器和示波器依次连接；2. 调节信号发生器的频率和幅度，选择适当的载波频率和调制信号频率；3. 观察示波器上的波形，记录调制信号和调制后的信号的幅度变化；4. 调节调制信号的幅度，观察对调制后信号的影响；5. 调节载波频率，观察对调制后信号的影响。
实验结果与分析：通过实验观察和记录，可以得到以下结论：1. 调制信号的幅度变化会直接影响到调制后的信号的幅度变化。
当调制信号的幅度较小时，调制后的信号幅度变化较小；而当调制信号的幅度较大时，调制后的信号幅度变化较大。
2. 调制信号的频率对调制后信号的幅度变化没有明显的影响。
在实验中，我们调节了调制信号的频率，但观察到的调制后信号的幅度变化基本保持不变。
3. 载波频率的变化会导致调制后信号的幅度变化。
当载波频率与调制信号频率接近时，调制后信号的幅度变化较大；而当载波频率与调制信号频率相差较大时，调制后信号的幅度变化较小。
实验总结：通过本次实验，我们深入了解了幅度调制的原理和应用。
幅度调制是一种常用的调制技术，可以在无线通信中实现信号的传输和解调。
在实际应用中，我们需要根据具体的需求选择适当的调制信号和载波频率，以达到最佳的调制效果。
同时，本实验还加深了我们对示波器的使用和波形分析的理解。
示波器是一种重要的测试仪器，可以用于观察和分析各种信号的波形特征，对于调制信号和调制后信号的观察和分析起到了关键的作用。
在今后的学习和实践中，我们将继续深入研究和应用幅度调制技术，探索更多的调制方法和应用场景，为无线通信领域的发展做出更大的贡献。
振幅调制电路实验报告(DOC)
西南科技大学课程设计报告课程名称：高频电路课程设计设计名称：振幅调制电路姓名：李光伟学号: 20105315班级：电子1001指导教师：魏冬梅起止日期：2012.12.24-2013.1.6西南科技大学信息工程学院制课程设计任务书学生班级：电子1001 学生姓名：李光伟学号：20105315 设计名称：振幅调制电路起止日期：2012.12.24-2013.1.6指导教师：魏冬梅设计要求：波信号为1MHz，低频调制信号为1kHz，两个信号均为正弦波信号。
这两个输入信号可以采用实验室的信号源产生，也可以自行设计产生，采用乘法器1496设计调幅电路。
产生DSB信号，输出信号幅度>200mV。
课程设计学生日志时间设计内容课程设计考勤表周星期一星期二星期三星期四星期五课程设计评语表指导教师评语：成绩：指导教师：年月日振幅调制电路一、 设计目的和意义目的：实现抑制载波的双边带调幅。
产生DSB 信号，输出信号幅度>200mV 。
意义：实现抑制载波的双边带调幅。
二、 设计原理由集成模拟乘法器MC1496构成的振幅调制电路，可以实现普通调幅、抑制载波的双边带调幅以及单边带调幅。
本次实验采用MC1496模拟乘法器是对两个模拟信号(电压或电流)实现相乘功能的有源非线性器件。
主要功能是实现两个互不相关信号相乘．即输出信号与两输入信号相乘输出，总电路图如图1所示。
[1]振幅调制就是使载波信号的振幅随调制信号的变化规律而变化的技术。
通常载波信号为高频信号，调制信号为低频信号。
设载波信号的表达式为：()t U u c cm c ωcos =，调制信号的表达式为t V t u cm Ω=Ωcos )(则调制信号的表达式为：t t m V u c cm ωcos )cos 1(0Ω+==tmV t t mV t V c cmc cm c cm )cos(21)cos(21cos Ω-+Ω++ωωω错误！未找到引用源。
幅度调制实验报告结论
一、实验背景幅度调制（AM）是无线通信中常用的一种调制方式，它通过改变载波的幅度来传递信息。
本实验旨在通过搭建调幅和解调电路，加深对幅度调制原理的理解，掌握幅度调制和解调的基本方法，并分析实验过程中出现的现象。
二、实验目的1. 理解幅度调制的原理，掌握调幅和解调电路的搭建方法。
2. 观察和分析调幅和解调过程中信号的波形变化。
3. 掌握使用示波器等仪器测量信号参数的方法。
4. 分析实验过程中出现的问题，提高实验技能。
三、实验原理幅度调制是指将信息信号（基带信号）叠加到高频载波上，使载波的幅度随信息信号的变化而变化。
调幅方式分为全调幅（AM）和单边带调制（SSB）等。
解调是指从已调信号中恢复出原始信息信号的过程。
本实验采用全调幅方式，使用集成模拟乘法器MC1496作为调制和解调电路的核心元件。
调制电路将基带信号与高频载波相乘，实现调幅。
解调电路则通过检测调幅信号的包络，恢复出原始信息信号。
四、实验内容1. 搭建调幅电路，观察调制信号波形。
2. 搭建解调电路，观察解调信号波形。
3. 使用示波器测量调制和解调信号的参数，如幅度、频率等。
4. 分析实验过程中出现的问题，并提出改进措施。
五、实验结果与分析1. 调制信号波形实验中，我们使用示波器观察了调制信号的波形。
调制信号波形由基带信号和高频载波两部分组成。
基带信号为正弦波，高频载波为等幅正弦波。
调制后的信号波形为调幅信号，其包络线随基带信号的变化而变化。
2. 解调信号波形实验中，我们使用解调电路从调幅信号中恢复出原始信息信号。
解调后的信号波形与基带信号相似，但幅度有所减小。
这表明解调电路能够有效地从调幅信号中恢复出原始信息信号。
3. 信号参数测量实验中，我们使用示波器测量了调制和解调信号的参数，如幅度、频率等。
测量结果表明，调制信号和基带信号的幅度、频率等参数基本一致，表明调制和解调电路工作正常。
4. 实验问题分析在实验过程中，我们发现以下问题：（1）调制信号和基带信号的幅度存在差异，这可能是因为调制电路中的放大器增益设置不当。
幅度调制器实验
实验六幅度调制器实验一、实验目的：1. 掌握集成模拟乘法器的基本工作原理；2. 掌握集成模拟乘法器构成的振幅调制电路的工作原理及特点；3. 学习调制系数m及调制特性(m~ UΩm )的测量方法，了解m<1 和m=1及 m>1时调幅波的波形特点。
二、预习要求：1. 预习幅度调制器的有关知识；2. 认真阅读实验指导书，分析实验电路中用1496乘法器调制的工作原理，并分析计算各引脚的直流电压；3. 了解调制系数m的意义及测量方法；4. 分析全载波调幅信号的特点；5. 了解实验电路中各元件作用。
三、实验电路说明：本实验电路如图6-1所示。
图6-1图中MC1496芯片引脚1和引脚4接两个51Ω和两个75Ω电阻及51K电位器用来调节输入馈通电压，调偏W，有意引入一个直流补偿电压，由于调制电压uΩ与直流补偿电压相串联，相当于给调制信号uΩ叠加了某一直流电压后与载波电压uc相乘，从而完成普通调幅。
如需要产生抑制载波双边带调幅波，则应仔细调节W，使MC1496输入端电路平衡。
另外，调节W也可改变调制系数m。
1496芯片引脚2和引脚3之间接有负反馈电阻R3，用来扩展u Ω的输入动态范围。
载波电压uc由引脚8输入。
MC1496芯片输出端（引脚6）接有一个由并联L1、C5回路构成的带通滤波器，原因是考虑到当uc幅度较大时，乘法器内部双差分对管将处于开关工作状态，其输出信号中含有3ωc±Ω、5ωc±Ω、……等无用组合频率分量，为抑制无用分量和选出ωc±Ω分量，故不能用纯阻负载，只能使用选频网络。
四、实验仪器：1. 双踪示波器2. 万用表3. 实验箱及幅度调制、解调模块4、高频信号发生器五、实验内容及步骤：1．接通电源；2．调节高频信号源使其产生fc=10MHz幅度为200mV左右的正弦信号作为载波接到幅度调制电路输入端TP1，从函数波发生器输出频率为fΩ=1KHz左右幅度为600mV左右的正弦调制信号到幅度调制电路输入端TP2，示波器接幅度调制电路输出端TP3；3．反复调整uΩ的幅度和W及C5使之出现合适的调幅波，观察其波形并测量调制系数m；4．调整uΩ的幅度和W及C5，同时观察并记录m< 1、m=1及m>1时的调幅波形；5 在保证fc、fΩ和Ucm一定的情况下测量m—UΩm曲线。
幅度调制实验报告
>> plot(f,Pssl(1:257));
>> axis([0,200,0,10]);
第四步，MASK调幅，一个四进制比特流的映射过程
>> M=4;d=1;
>> t=0:1/1e3:0.999;
>> a=randint(1,10,M);
>> a=(2*a-1-M)*d;
计算机与信息技术学院综合性实验报告
一、实验目的
了解熟悉BASK、MASK等调制技术；
掌握BASK、MASK等调制的波形变化。
二、实验仪器或设备
PC机 MATLAB软件
三、实验原理
1.BASK
主要讨论幅度调制技术，从最简单的二进制幅度调制开始。设发送信号表示成：
这里 等于1或0。 是基带信号波形。
从频域上看，余弦信号是在特定频率上的冲激信号，而矩形信号是sinc波形。因为时域的相乘等价于频域的卷积操作，所以可以认为矩形信号在频域上做了平移，从0到 。矩形信号在频域是以 为对称中心的sinc波形。
希尔伯特在时域的表达式：
频域的表达式：
令 , 则上单边带调幅信号可以表示为：
下单边带调幅信号可以表示为：
2.MASK
BASK分析了当输入是二进制比特流的情况，现在扩展成输入是M进制比特流的幅度调制。这里M=2^N，N是大于或等于3的自然数，将M进制比特流映射成振幅值应该等于：
A=(2m-1-M)d m=1,……,M
3.QAM
由两个载波分量的情况下的输入M进制比特流，称为QAM调制方式。
因为载波分量coswt与sinwt是彼此正交的，在一个周期内有 , 所以该调制方式被称为正交幅度调制。其输出信号表达式为：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频电子线路课程设计报告
题目： AM、DSB振幅调制
院系：
专业：
班级：
姓名：
学号：
指导教师：
报告成绩：
2014年9月12日
目录
一、设计目的 (2)
二、设计思路 (2)
三、设计过程 (5)
四、主要元器件与设备 (7)
五、课程设计体会 (8)
六、参考文献 (9)
一、设计目的：
1、学习用模拟乘法器设计振幅调制电路，培养设计、调试和测量
电路的能力。
2、掌握AM和DSB波形的调制过程与方法。
3、学习并初步掌握课程设计的制作方法。
4、通过课程设计，加强自己对高频电子电路的理解，提高自己进
行电路设计与进行仿真的能力，并进一步熟悉对Multisim等电路仿真软件的操作与使用。
二、设计思路：
1、设计原理：
调幅过程就是频谱搬移过程，是将调制信号的频谱不失真地搬移到载频上去的过程。
调幅的关键在于实现调制信号与载波的相乘，或者说调幅的实现必须以相乘器为基础。
2、相乘器的基本概念：
相乘器是一种完成两个信号相乘功能的电路或器件。
其电路法号如下图所示：
3、本实验使用的模拟乘法器是MC1496.
MC1496是双平衡四象限模拟乘法器。
其内部电路和引脚如下图(a)(b)所示。
其中Q1,Q2与Q3,Q4组成双差分放大器，Q5,Q6组成的单差分放大器用以激励Q1～Q4。
Q7、Q8及其偏置电路组成差分放大器、的恒流源。
引脚8与10接输入电压UX，1与4接另一输入电压Uy，输出电压U0从引脚6与12输出。
引脚2与3 外接电阻RE，对差分放大器Q5、Q6 产生串联电流负反馈，以扩展输入电压Uy的线性动态范围。
引脚14为负电源端（双电源供电时）或接地端（单电源供电使），引脚5外接电阻R5。
用来调节偏置电流I5及镜像电流I0的值。
MC1496内部电路图
4、AM 调幅：
下图为普通电路组成模型，它由相加器和相乘器组成。
U C (t) U Ω（
AM(t)
AM 调幅电路组成模型
输出电压表达式为： U AM (t)=A M
［U Q +U Ω(t)］U C (t)
=A M U Q U cmcos(Wct)+A M U cm U Ω
(t)cos(w ct)
=U M cos(w ct)+KaU Ω(t) cos(w ct)
5、DSB 调幅：
双边带调幅电路组成模型如下图所示，它与普通电路组成模型
类似，但它只需用调制信号与载波直接相乘，便可获得双边带调幅
信号。
U DSB (t)=A M Uc(t)U Ω(t)=A M UcmU Ω(t)cos(Wct)
=KaU Ω(t)cos(Wct)
DSB (t) U Q DSB 调幅电路模型
三、设计过程与仿真调试结果
设载波信号的表达式为，调制信号的表达式为，则调幅信号的表达式为：
1、仿真电路图
2、输入信号并仿真
用函数信号发生器向电路输入频率fc=465kHZ，幅度为500mv左右的高频载波信号。
输入频率f=1kHZ，幅度为50mv左右的低频调制信号。
调节电路得到下图所示的普通调幅（AM）波波形。
普通调幅（AM）波波形图
反复调节W和调制信号幅度，双边带调幅（DSB）波波形：
双边带调幅（DSB）波波形图
四、主要元器件与设备
1、MC1496模拟相乘器
2、双综示波器
3、函数信号发生器
4、二极管
5、滑动变阻器
6、各类电阻与电容
7、multisim
10.0电路仿真软件
五、课程设计体会
至此，本课题所设计的电路设计与仿真就结束了，虽然电路实现和课程设计所写的内容比较简单，但是其中体现的原理还是很深奥的。
以前上高频电子线路课没有好好听课，做实验时也是不认真，马马虎虎潦草应付了事。
而这次做课程设计需要自己独立完成所有的工作。
开始时真的是吓到了，看着题目什么也不懂，觉得无从下手，完全不知道该怎么做。
随着交稿日期一天一天的临近。
我开始在网上搜索课程设计的制作过程与方法。
看了几篇同类型的课程设计之后，终于对课程设计的制作有了初步的了解。
然后就是开始在课本与实验书上寻找幅度调制的电路，找好电路然后就用电脑在仿真软件multisim上画原理图、仿真。
开始一直仿真不出来结果，最后在同学的帮助下，总算是仿真出来了。
从这个过程中我加强了对幅度调节电路的了解。
并且进一步熟悉了multisim的操作。
学会了课程设计的整个制作过程。
这次课程设计对我来说是一个教训，学到知识的同时认识到了自己的不足。
以后一定要完善自己，提高自己的各方面能力。
六、参考文献
【1】胡宴如耿苏燕《高频电子线路》高等教育出版社
【2】《电子信息综合实验讲义》培工院电子工程系编
【3】《电路与电子技术的Multisim 10.0仿真》中国水利水电出版社。
