高级维修电工实操试卷

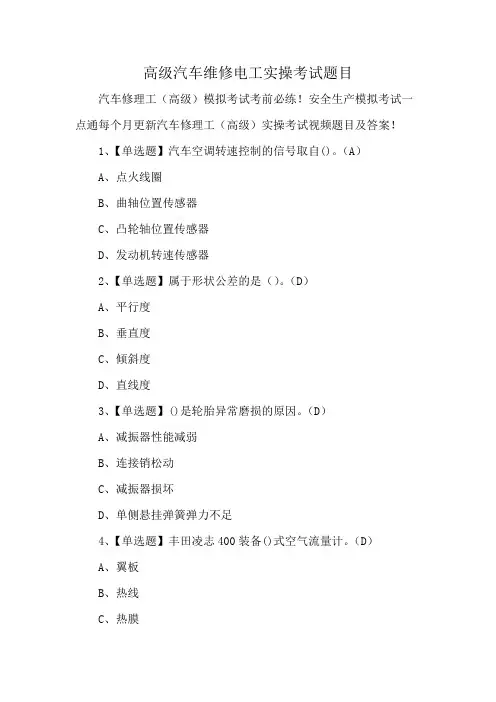

高级汽车维修电工实操考试题目
高级汽车维修电工实操考试题目汽车修理工（高级）模拟考试考前必练！安全生产模拟考试一点通每个月更新汽车修理工（高级）实操考试视频题目及答案！1、【单选题】汽车空调转速控制的信号取自()。
（A）A、点火线圈B、曲轴位置传感器C、凸轮轴位置传感器D、发动机转速传感器2、【单选题】属于形状公差的是（）。
（D）A、平行度B、垂直度C、倾斜度D、直线度3、【单选题】()是轮胎异常磨损的原因。
（D）A、减振器性能减弱B、连接销松动C、减振器损坏D、单侧悬挂弹簧弹力不足4、【单选题】丰田凌志400装备()式空气流量计。
（D）A、翼板B、热线C、热膜D、卡尔曼涡旋5、【单选题】汽车变速器变速叉轴与盖或壳体承孔的配合间隙为()mm。
（B）A、0.02～0.04B、0.04～0.20C、0.15～0.25D、0.10～0.206、【单选题】待修件是指具有较好()的零件。
（B）A、修理工艺B、修理价值C、使用价值D、几何形状7、【单选题】无轨电车属于()。
（C）A、轿车B、货车C、商用车D、乘用车8、【单选题】夏利轿车采用()点火线圈。
（B）A、开磁路B、闭磁路C、半开磁路D、半闭磁路9、【单选题】更换踏板时，必须测量调整制动踏板的。
（B）A、自由间隙B、自由行程C、1:作行程大于D、以上均正确10、【单选题】车辆技术状况等级评定每年进行()次。
（B）A、一B、两C、三D、四11、【单选题】能把微弱的电信号放大，转换成较强的电信号的电路称为()。
（A）A、放大电路B、滤波电路C、稳压电路D、整流电路12、【单选题】检查分电器轴与衬套之间的间隙，分电器轴与衬套的正常配合间隙为()mm，最大不得超过0.07mm。
（B）A、0.01～0.02B、0.02～0.04C、0.04～0.06D、0.06～0.0813、【单选题】爱岗敬业的具体要求是（）。
（C）A、看效益决定是否爱岗B、转变择业观念C、提高职业技能D、增强把握择业的机遇意识14、【单选题】解放CA1092型汽车变速器壳体()误差可用百分表测得。

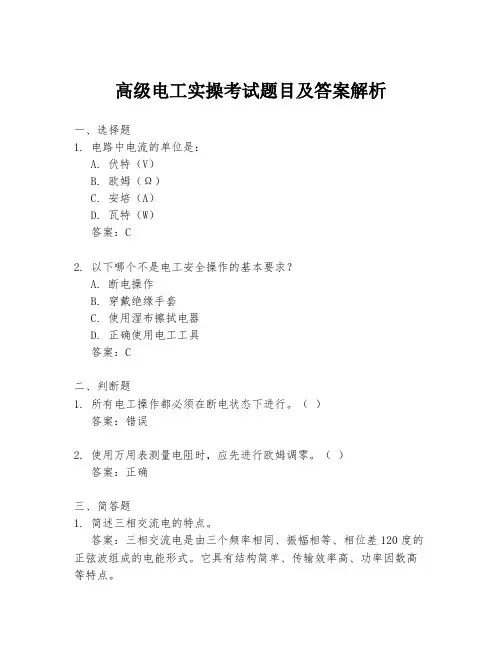

高级电工实操考试题目及答案解析
高级电工实操考试题目及答案解析一、选择题1. 电路中电流的单位是：A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 以下哪个不是电工安全操作的基本要求？A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 正确使用电工工具答案：C二、判断题1. 所有电工操作都必须在断电状态下进行。
（）答案：错误2. 使用万用表测量电阻时，应先进行欧姆调零。
（）答案：正确三、简答题1. 简述三相交流电的特点。
答案：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电能形式。
它具有结构简单、传输效率高、功率因数高等特点。
2. 说明电工在进行电路维修时应注意的安全事项。
答案：电工在进行电路维修时应注意以下安全事项：确保断电操作，穿戴绝缘防护装备，使用合适的工具，遵循操作规程，注意周围环境，避免触电和火灾等危险。
四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。
答案：根据欧姆定律，U = I * R，所以电压U = 2A * 100Ω =200V。
2. 一个电路的总功率为1000W，已知电路的电压为220V，求电路的总电流。
答案：根据功率公式P = U * I，可得电流I = P / U = 1000W / 220V ≈ 4.55A。
五、实操题1. 请描述如何使用万用表测量一个未知电阻的阻值。
答案：首先，将万用表调至电阻测量模式。
然后，将万用表的两个探头分别接触电阻的两端。
观察万用表的读数，即为电阻的阻值。
2. 描述如何安全地更换一个烧毁的保险丝。
答案：首先，确保断电操作，然后打开保险丝盒。
使用合适的工具，如螺丝刀，取出烧毁的保险丝。
检查新的保险丝规格，确保与烧毁的保险丝相同。
然后，将新保险丝安装到位，并关闭保险丝盒。
最后，恢复电源，检查电路是否正常工作。
六、案例分析题1. 某工厂的电动机突然停止工作，电工需要进行故障排查。
请列出可能的原因及排查步骤。

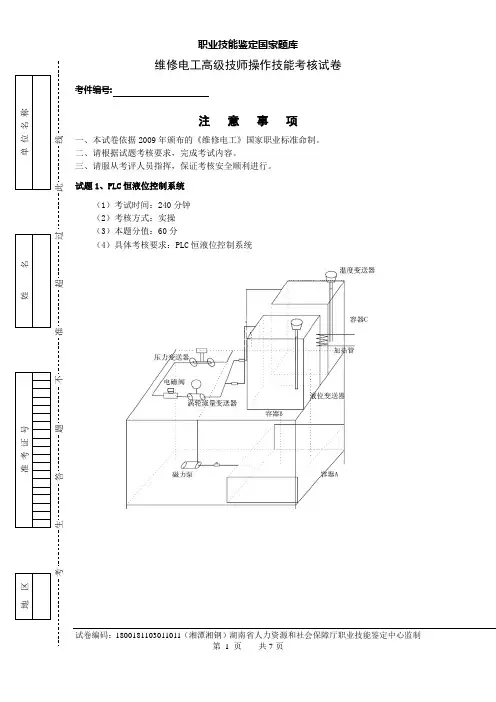

电工高级技师实操考试试卷
考件编号: 试卷编码：1800181103011011（湘潭湘钢）湖南省人力资源和社会保障厅职业技能鉴定中心监制注 意 事 项 一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、PLC 恒液位控制系统 （1）考试时间：240分钟 （2）考核方式：实操 （3）本题分值：60分 （4）具体考核要求：PLC 恒液位控制系统考生答题不准超过此线地区姓名 单位名称 准 考 证 号考件编号:（5）考核要求：a) 正确绘制用PLC的I/O接线图；b) 按技术要求正确编制、录入PLC程序，按技术要求正确编制触摸屏画面；c) 正确完成触摸屏与PLC间的通讯；d) 按技术要求、操作规范、工艺要求完成用触摸屏、PLC控制系统的安装、调试任务；e) 试运行良好，符合技术要求。
（6）技术要求：a) 系统采用PLC控制，触摸屏作为操作和监控界面；b) 加热器为电加热器，功率为200W；c) 触摸屏组态画面要求：系统的启动、停止按钮，液位设定、液位实时显示，磁力泵由变频器控制；d) 液体高度由液位传感器测出，经液位变送器送给PLC的A/D模块，液位为0～100cm变化时，变送器输出为0～20mA；e) 按下启动键（上位机组态操作），电磁阀打开，磁力泵按设定的30cm恒液位运行,当容器B、C中的液位到达20cm高度时，加热器全压启动运行。
B到C的放液阀处于打开状态，当液位到达设定的30cm时，磁力泵停止运行。
f) 停止操作按下停止按键，本工序结束后系统停止运行，但再次按下启动按钮，系统能正常运行。
笔答部分答题纸系统接线图试卷编码：1800181103011011（湘潭湘钢）湖南省人力资源和社会保障厅职业技能鉴定中心监制考件编号:试题2、自动化系统远程控制的安装与调试（1）考试时间：120分钟（2）考核方式：实操（3）本题分值：20分（4）具体考核要求：自动化系统远程控制的安装与调试（5）考核要求：a) 正确绘制用PLC的I/O接线图；b) 按技术要求正确编制、录入PLC程序，按技术要求正确编制触摸屏画面；c) 正确完成触摸屏与PLC间的通讯；d) 按技术要求、操作规范、工艺要求完成系统的安装、调试任务；e) 试运行良好，符合技术要求。
高级维修电工实操试题
高级维修电工实操试题一、单选题1. 维修电工在处理电气故障时，下列哪项工作是第一步？A. 切断电源B. 使用万用表测试电压C. 检查电路图D. 定位故障点2. 维修电工应该具备的基本技能包括下列哪些？A. 阅读电路图和线路图B. 使用维修工具C. 进行绝缘测试D. 进行电气安装3. 当维修电工遭遇那些情况时应该穿戴个人防护装备？A. 进行高空作业B. 进行绝缘测试C. 需要接触有毒物质D. 执行带电作业4. 在进行电气维修时，下列哪种措施是错误的？A. 遵守安全操作规程B. 使用压力装置进行绝缘测试C. 使用绝缘胶带包裹线路D. 使用标准工具和设备5. 哪种情况下需要立即报修或报告上级领导？A. 发现电气设备过热B. 发现电路图错误C. 进行应急维修D. 维修工作已完成二、填空题1. 定期对电气设备进行 __________ 可以减少故障发生的可能性。
2. 在进行带电作业时，维修电工应该穿戴 __________ 进行保护。
3. 在进行高空作业时，维修电工应该使用__________ 进行安全保护。
4. 维修电工应该定期检查电气设备的 __________。
5. 在处理电气故障时，维修电工应该使用__________ 进行测量。
三、问答题1. 请简要介绍维修电工进行电气维修时的安全措施。
2. 维修电工应该如何进行电气设备的定期检查和维护？3. 当维修电工遭遇带电作业时，应该如何确保自己的安全？四、实操题请根据以下情景回答相应问题：维修电工在处理一台机械设备时发现电路板出现故障。
请描述你会如何检查并修复这个问题。
五、总结本文章通过单选题、填空题、问答题和实操题等形式考察了维修电工在实操中所需的知识和技能。
维修电工在处理电气故障时需要具备阅读电路图和线路图、使用维修工具、进行绝缘测试等基本技能。
同时，他们还需要遵守安全操作规程，穿戴个人防护装备，并定期检查和维护电气设备。
通过不断提高自身技能和严格遵守安全规程，维修电工能够高效处理电气故障，并确保安全。
高级维修电工PLC实操试题
高级维修电工PLC实操试题
姓名：座号：开考时间: 交卷时间: : 成绩: [font=]
试题1: 用步进指令或功能指令编写3台电机的顺序控制程序
评分标准
要求:
1．画出PLC 的接线图，填写I/O分配表，写出正确的流程图。
2．按下列要求用步进指令或功能指令编程，并将写好的程序传入PLC,然后运行及调试。
最后将正确的程序写在试卷上。
有3台电机,控制要求为:
(1)顺序起动:按下起动按钮SB1(X0)，M1电机启动, 经2秒延时后M2电机才能启动; M2电机启动, 经4秒延时后M3电机才能启动;（控制M1电机接触器的线圈接Y1点；控制M2电机接触器的线圈接Y2点；控制M3电机接触器的线圈接Y3；）
(2)顺序停止:按下停止按钮SB2(X2), M3电机先停, 经3秒延时后M2电机才能停止; M2电机停止后, 经5秒延时后M1电机才能停止;
(3)电机运行中有故障时, 按下故障停止按钮SB3(X4)可随时将3台电机同时停止；电机停止后,可以按要求(1)重新起动。
(4) 每台电机在运行过程中,如电机发生过流故障,可自动停止该台电机运行, 同时该台电机报警指示灯亮；当故障排除及复后，其报警指示灯灭, 而故障电机仍保持在停止状态。
（M1电机热继电器KH1接X11、报警指示灯HL1接Y11；M2电机热继电器KH2接X12、报警指示灯HL2接Y12；M3电机热继电器KH3接X13、报警指示灯HL3接Y13。
）。

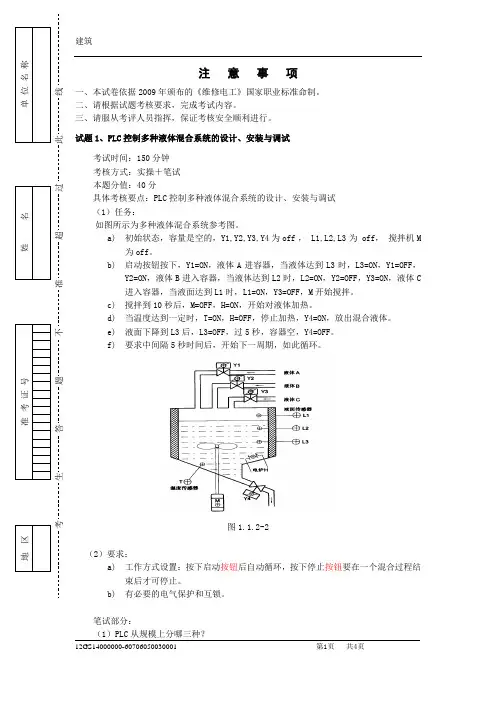

高级维修电工实操试卷
建筑 12GS14000000-60706050030001 第1页 共4页注 意 事 项 一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、PLC 控制多种液体混合系统的设计、安装与调试 考试时间：150分钟 考核方式：实操＋笔试 本题分值：40分 具体考核要点：PLC 控制多种液体混合系统的设计、安装与调试 （1）任务： 如图所示为多种液体混合系统参考图。
a) 初始状态，容量是空的，Y1,Y2,Y3,Y4为off ， L1,L2,L3 为 off ， 搅拌机M 为off 。
b) 启动按钮按下，Y1=ON ，液体A 进容器，当液体达到L3时，L3=ON ，Y1=OFF ，Y2=ON ，液体B 进入容器，当液体达到L2时，L2=ON ，Y2=OFF ，Y3=ON ，液体C 进入容器，当液面达到L1时，L1=ON ，Y3=OFF ，M 开始搅拌。
c) 搅拌到10秒后，M=OFF ，H=ON ，开始对液体加热。
d) 当温度达到一定时，T=ON ，H=OFF ，停止加热，Y4=ON ，放出混合液体。
e) 液面下降到L3后，L3=OFF ，过5秒，容器空，Y4=OFF 。
f) 要求中间隔5秒时间后，开始下一周期，如此循环。
图1.1.2-2 （2）要求：a) 工作方式设置：按下启动按钮后自动循环，按下停止按钮要在一个混合过程结束后才可停止。
b) 有必要的电气保护和互锁。
笔试部分：（1）PLC 从规模上分哪三种？考生答题不准超过此线地区姓名 单位名称 准 考 证 号（）；（）；（）。
（2）正确使用工具；冲击电钻装卸钻头时有什么注意事项？（3）正确使用仪表；简述指针式万用表电阻挡的使用方法。
答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。
维修电工高级实操试卷正文
注 意 事 项 一、本试卷依据2001年颁布的《维修电工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、按图进行双闭环三相异步电动机调压调速系统的安装与调试 考核要求： （1）接线：按电路图及电气系统互连图及其他有关技术资料，正确连接主回路及各控制环节。
（2）调试：调试前，对照电路图及电气系统互连图熟悉装置，查寻关键元件安装的位置及有关线端标记；调试中，按考评员提出的要求，进行功能调试，达到性能指标。
（3）工作原理分析：根据使用说明书及电路图叙述系统各控制环节的作用、工作原理及动作情况，回答考评员提出的两个问题。
（4）做通电试验时，注意人身及设备安全。
（5）满分40分，考试时间240分钟。
试题2、检修继电—接触式控制的大型设备局部电气线路 1 检修龙门刨床的局部电气线路故障。
在龙门刨床主拖动电气线路（包括：主交流电动机星—三角启动控制线路和电机扩大机调速控制电路）的控制回路设隐蔽故障２处。
考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障。
考核要求： （1）正确使用电工工具、仪器和仪表。
（2）根据故障现象，在电气控制电路图上分析故障可能产生的原因，确定故障发生的范围。
（3）在考核过程中，带电进行检修时，注意人身和设备的安全。
（4）满分40分，考试时间60分钟。
否定项：故障检修得分未达20分者，本次鉴定操作考核视为不通过。
试题3、用晶体管特性图示仪观察二极管的特性曲线 考核要求： （1）按照晶体管特性图示仪使用说明书，调整各旋纽，使荧光屏上显示出被测晶体二极管的特性曲线。
（2）满分10分，考核时间20分钟。
否定项：损坏仪器、仪表，扣10分。
试题4、讲述三相异步电动机的正反转控制线路工作原理考核要求：（1）准备工作：教具、演示工具准备齐全。
（2）讲课：① 主题明确、重点突出。
② 语言清晰、自然，用词正确。
高级维修电工职业技能鉴定实操试题A-B
济南市高级维修电工职业技能鉴定技能试题A卷姓名：______ 准考证号：__________ 单位：__________
一、（50分）
（1）画出三相鼠笼式异步电动机正、反转的控制电路原理图。
（分值：20分）
（2）三相鼠笼式异步电动机定子绕组的接法改接，并画出接线图。
（用时：40分钟；分值：30分）
二、三极管的极性判别。
（用时：40 分钟；分值：50分）
1、找出基极，写出过程。
（分值：30分）
2、判别集电极和发射极，写出过程。
（分值：20分）
济南市高级维修电工职业技能鉴定技能试题B卷姓名：______ 准考证号：__________ 单位：__________
技术标准：
一、（50分）
（1）测量电动机的工作电流。
（用时20钟；分值30分）
1）、写出所用仪表：
2）、记录测量结果：
（2）画出三相鼠笼式异步电动机正、反转的控制电路原理图。
（分值：20分）
二、三相鼠笼式异步电动机定子绕组的接法改接，并画出接线图。
（用时：40分钟；分值：30分）
三、测量电动机的绝缘电阻。
（用时：20分钟；分值：20分）
1、写出所用仪表：
2、记录测量结果：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注 意 事 项 一、本试卷依据《维修电工 国家职业标准》命制; 二、本试卷试题如无特别注明,则为全国通用; 三、请考生仔细阅读试题的具体考核要求,并按要求完成操作或进行笔答或口答; 四、操作技能考核时要遵守考场纪律,服从考场管理人员指挥,以保证考核安全顺利进行。
试题:安装与调试三台三相异步交流电动机顺启逆停控制电路
考核要求: (1)装接前先要检查器件的好坏,核对元件数量与规格,如在调试中发现元器件损坏,则按损坏元器件扣分。
(2)在规定时间内,按图纸的要求进行正确、熟练地安装,正确连接仪器与仪表,能正确进行调试。
(3)正确使用工具与仪表,装接质量要可靠,装接技术要符合工艺要求。
(4)满分100分,考试时间60分钟。
实操评分标准及现场记录
考
生
答
题
不
准
超
过
此
线
考号: 单位: 姓名: 得分:。
