灯具安规培训
IEC_60598-1-2008灯具安规培训
4.12.1 Torque Test on Screws
4.12.1 Torque Test on Screws
Column 1 of Table 4.1 applies to metal screws without heads if the tightened screw does not protrude from the hole(无头金属螺钉，且装入后不从孔中凸出); Column 2 applies to: – other metal screws and to nuts（其他金属螺钉和螺母）; – screws of insulating material • having a hexagonal head with the dimensions across flats exceeding the overall thread diameter（六角）; • having a cylindrical head and a key socket with a cross-corner dimension exceeding the overall thread diameter（圆头）; • having a head with a slot or cross slots, the length of which exceeds 1,5 times the overall thread diameter（一字或十字）. Column 3 applies to other screws of insulating material（其他绝缘材料螺钉）.
4.13.3 Unjointed finger Test
A straight unjointed test finger is used, with the same dimensions as the standard test finger specified in IEC 60529. The finger is pressed against the surface with a force of 30 N. During the test, metal parts shall not touch live parts. After the test, covers shall not be excessively deformed and the luminaries shall continue to meet the requirements of Section 11(距离).
灯具安规基础知识培训
灯具安规基础知识培训一：灯具可能发生的危害：1．触电 2.火灾 3.机械性危害(导致伤人) 4.辐射二：灯具按绝缘等级来分类：class 0：依靠基本绝缘防止触电的灯具,万一基本绝缘失效,只好依靠环境.ClassⅠ：这类灯具是指其带电部份只被基本绝缘层包着,而灯具之金属部份需接地装置(这类灯具不仅靠基本绝缘防止触电,还有附加<接地线>安全防护措施)classⅡ：这类灯具是指其带电部除基本绝缘层外,再有一层绝缘层包着或带部份裤加强绝缘层包着(绝缘层≧1mmclassⅢ:这类灯具完全不带高压部份和不产生高压电(这类灯具采用安全特低电压电源来防止触电,并且灯具内也不会产生高于安全特低电压的灯具)三：几种常用绝缘的订意：1：基本绝缘：用于带电部件上提供防止触电的基本防护的绝缘。
2：补充绝缘：用于基本绝缘万一失效的情况下仍能防止触电而另加的一种独立绝缘。
3：双重绝缘：用于同一部件上有：基本绝缘和补充绝缘。
4：加强绝缘：用于部件上一种单一的绝缘系统，其防触电性能与双重绝缘相当。
四：安全测试的重要性。
安全测试为人们的财产和环境提供安全保障。
五：灯具一般需要作哪些测试与标准？○A：高压测试（又称为《耐压测试》）件下,测试电压越大标准就越高.[备注:测试电流指测试所设定的漏电电流. ]2)classⅢ灯具一般不用作高压测试.3)凡带火牛[电感火牛和电子火牛]之灯具均采用4000V/3mA之标准作高压测试.(备注:电感火牛分为E1火牛和环形火牛)○B：接地测试： 1）.只针对classⅠ灯具而言2).欧[澳洲,中东]规标准:电流(l)≤10A,电阻(R)≤0.5Ω,电压(U) ≤12V3).美规标准:电流(l)≤25A,电阻(R)≤0.1Ω,电压(U) ≤12V○C:功率测试:1).中东火牛功率充许之范围:-10%-+8%加上损耗值.2).230V电子火牛功率允许之范围:10%-0%.3)灯胆.灯管.灯杯.灯泡功率允许之范围:-10%-+8%○D:极性测试:1).主要针对带有E12.E14.E17.E26.E27灯头的灯具而言(备注:螺旋式灯头必须分:正.负极性).2).底弹片为正极,边弹片或铜口为负极.○E：亮灯测试（又称为点灯测试）1）检查灯头，灯泡之间的配合性和灯头.灯泡之间的接触性。
灯具安规培训课件(PPT 36页)
最小绝缘层厚度可以小于0.5mm，应根据产生的电压 来选择
重要章节分析
5.3.1.4 当采取了足够的预防措施以保证符合11章的爬电 距离和电气间隙，可以使用没有绝缘的导体。
5.3.2内配线应适当的安置或保护，使之不受锐边，铆 钉，螺钉以及类似部件的损坏，接线不得沿电缆纵轴 绞拧超过360度。
关于扎线带能否做压线码的疑问
重要章节分析
5.2.10不得采用打结方式
重要章节分析
对于内配线的要求： 5.3.1.1与固定布线直接连接的接线，例如，通过接线端子
座，而且依靠外部的保护装置断开与电源的连接
重要章节分析
5.3.1.2通过一个内部限流装置与固定布线连接的接线， 例如灯电流控制装置，电路断流器，熔断器，保护阻 抗或隔离变压器，并将最大电流限制在2A以内：
离不够
比较常见的结构问题
问题2：元器件初次级距离不够级
电解电容壳体部分跨过初次
比较常见的结构问题
次级的三极管跟触及的保险丝之间的距离不 够
比较常见的结构问题
问题3：三类灯具，外部导线软线固定架缺失
比较常见的结构问题
问题4：扣位结构保护带电部件
比较常见的结构问题
问题5：3.2.12 除了Z型连接意外，端头应有标记，以 识别相线中线和接地线。
重要章节分析
4.7.2电源线接线端子应采取定位或者防护措施，如果 接线后的绞合导体中有一股导体从接线端子中脱出， 带电部件与金属部件无接触风险。
用最大截面积的软导体末端剥去8毫米长的绝缘层， 向弯曲。 不得碰到任何 可触及的金属部件。
灯具安规知识培训
宣纸 点燃，如果被测物料着火，要在30S内熄灭。
5.主要的测试方法
5.6、螺钉扭力测试
对于灯具上的结构螺丝，均要做此项测试，以此来评价结构件的松紧度。 a)测试方法：传递接触压力的或使用者要拧紧的螺钉要做５次拧紧和拧松。
每次拧松时，试验期间，不应发生危害固定或螺纹连接继续 使用的损坏，根据螺钉直径大小依据下表施加相应的扭矩。 b)标准要求：合格性由目测检测，试验后的螺钉不能出现滑牙，断裂等现 象。 其扭矩标准如下表：
• b)标准要求： 试验后,密封压盖不应损坏如裂纹、变形等.
5.主要的测试方法
5.10 灯具耐久性测试
灯具耐久性实验，主要是模拟灯具在周期性发热 和冷却的条件下，来评估灯具的可靠性。
被试部件 灯具成品
实验方法
1、将灯具放入热箱中，调节其温度，使箱内温度保 持在（T+10）℃，注， T=25℃,将工作电压调节 在灯具额定电压的1.06倍，时控开关调节为开20H, 停4H,连续工作240H，观察产品有无异常。
4.主要的测试方法
5.5、灼热丝测试
灼热丝测试主要是检验塑胶及其耐高温材料，实验方法见下表：
被试部件 实验方法
1、用加热到650℃ 的镍烙灼热丝对部件进行实验，待
其温度稳定后，将被测物料慢慢 靠近灼热丝。
塑胶及
其相关耐 高温材料
2、将其被试部件与灼热丝接触10S，并在其正下 20cm 的位置，放棉花或宣纸， 脱落物不能把棉花和
• 上表中的第3列适用于其它绝缘材料的螺钉。
5.主要的测试方法
5.7耐腐蚀测试
所有灯具外壳及金属结构件均要做此项测试, 其中 包括盐雾及NH4CL防腐实验。
被试部件
盐雾实验方法 1、打开盐雾实验机，调节好相关参数。
2024年灯具GB7000培训教程

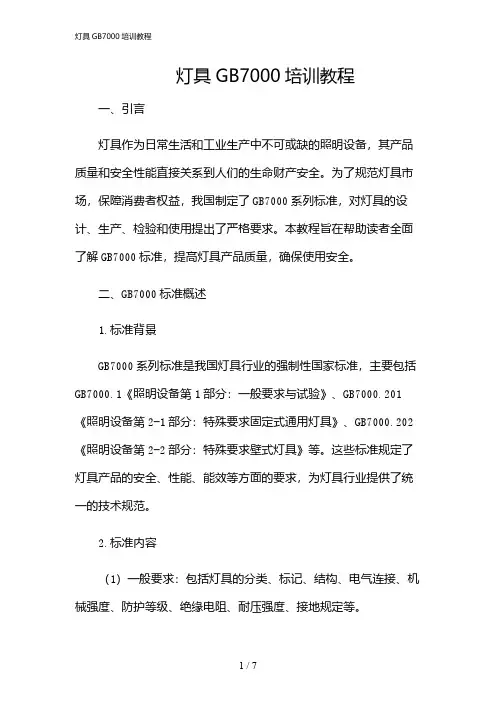

灯具GB7000培训教程一、引言灯具作为日常生活和工业生产中不可或缺的照明设备，其产品质量和安全性能直接关系到人们的生命财产安全。
为了规范灯具市场，保障消费者权益，我国制定了GB7000系列标准，对灯具的设计、生产、检验和使用提出了严格要求。
本教程旨在帮助读者全面了解GB7000标准，提高灯具产品质量，确保使用安全。
二、GB7000标准概述1.标准背景GB7000系列标准是我国灯具行业的强制性国家标准，主要包括GB7000.1《照明设备第1部分：一般要求与试验》、GB7000.201《照明设备第2-1部分：特殊要求固定式通用灯具》、GB7000.202《照明设备第2-2部分：特殊要求壁式灯具》等。
这些标准规定了灯具产品的安全、性能、能效等方面的要求，为灯具行业提供了统一的技术规范。
2.标准内容（1）一般要求：包括灯具的分类、标记、结构、电气连接、机械强度、防护等级、绝缘电阻、耐压强度、接地规定等。
（2）特殊要求：针对不同类型的灯具，如固定式通用灯具、嵌入式灯具、道路照明灯具等，规定了具体的安全和性能要求。
（3）试验方法：明确了灯具的各项性能指标的测试方法，包括电气性能、机械性能、光学性能等。
（4）检验规则：规定了灯具产品的检验程序、检验项目、抽样方法、判定准则等。
三、灯具设计要点1.安全性设计（1）电气安全：确保灯具的电气连接可靠，绝缘电阻、耐压强度等指标符合GB7000标准要求。
（2）机械安全：灯具的结构应具备足够的强度，防止意外损坏，避免使用过程中发生安全事故。
（3）防护等级：根据灯具的使用环境，选择合适的防护等级，确保灯具在各种恶劣环境下正常工作。
2.光学设计（1）光源选择：根据灯具的使用场景和需求，选择合适的光源类型，如LED、荧光灯等。
（2）配光设计：合理设计灯具的光分布，提高照明效果，降低能耗。
（3）光效要求：确保灯具的光效指标符合GB7000标准要求，满足使用需求。
3.结构设计（1）材料选择：选用符合环保、防火、耐候等要求的材料。
灯具安规基础知识培训
标准:
GB7000.1-2002 IEC 60598-1:1999
GB---中华人民共和国国家标准 IEC--国际电工委员会:是一个所有国家电工委员 会(IEC国家委员会)组成的世界性国际标准化组 织。
灯具一般安全要求与试验
１、适用范围 使用电光源、工作电源电压不超过1000V的 灯具。 2、一般要求 灯具应设计和制造得使其在正常使用时能安 全地工作，对人或周围环境不产生危险。通常 用所有的试验来检验其合格性。
2：对产品结构的规定 1）对电性能的规定：电器间隙、爬电距离、电器组 件的选用、I 类电器结构、II 类、III类 2）对机械结构规定：运动部件的限制、运动间隙、 零件的大小、零件的棱角、停刀的时间等 3）防火的结构规定：材料的选用、阻燃等级，耐温 的要求 4）防尘防水的结构规定：IPXX 5）家用电器和商用电器 室内使用电器和户外使用电器的结构要求
3、定义 3.1灯具 凡是能分配、透出或一个或多个光源发出 光线的一种器具，并包括支承、固定和保护光 源必需的所有部件（但不包括光源本身），以 及必需的电路辅助装置和将它们与电源连接的 装置。 3.2普通灯具 提供防止与带电部件意外接触的保护，但没 有特殊的防尘、防固体异物或防水等级的灯具。
3.3通用灯具 不为专门目的设计的灯具。 3.4可调式灯具 通过接头、升降装置、伸缩套管或类似装置可使灯具主要 部件旋转或移动的灯具。 3.5基本灯具 能符合GB7000系列其他灯具标准的要求的最少数量装配部 件。 3.6固定式灯具 不能轻易地从一处移到另一处的灯具。 3.7可移动式灯具 灯具正常使用时，连接电源后能够从一处移到另一处的灯具。
2.安全标准对器具的总体要求。
1）：产品的设计和结构必须能够保证在正常情况下，它们 能正常工作，而且对使用者周围环境不产生潜在或真实的 危害，即使在人们使用不小心的情况下，也不能有危险发 生。防触电类别产品分： Ⅰ类器具：基本绝缘措施加上对容易接触到的金属部件进行 保护性接地。 Ⅱ类器具：a.基本绝缘加上附加绝缘措施，即双重绝缘。 b.加强绝缘 Ⅲ类器具：安全低电压safety extra-low voltage（SELV） CLASS I 单绝缘：要接地，不可有“回”符号。 CLASS Π a.双绝缘：外面还有一层附加绝缘层， b.加强绝缘；有“回”符号。
2024版GB7000灯具安全标准学习课件
件CONTENTS •引言•GB7000标准概述•灯具的分类与特性•灯具的结构与安全要求•灯具的电气安全性能•灯具的防火与耐热性能•总结与展望引言01提高灯具安全性能通过本标准的学习和实施，提升灯具产品的安全性能，减少因灯具问题引发的安全事故。
统一行业安全标准本标准为灯具行业提供了统一的安全规范，确保市场上的灯具产品符合基本的安全要求。
促进国际贸易发展遵循国际通用的灯具安全标准，有助于消除贸易壁垒，推动我国灯具产品在国际市场上的竞争力。
目的和背景规范市场秩序通过实施灯具安全标准，可以淘汰市场上不符合安全要求的产品，维护公平竞争的市场秩序。
提升企业竞争力企业遵循本标准生产出的安全、可靠的灯具产品，将更容易获得消费者的信任和认可，从而提升企业的市场竞争力。
保护消费者安全符合安全标准的灯具能有效降低火灾、触电等安全风险，保护消费者的生命财产安全。
灯具安全标准的重要性GB7000标准概述02灯具市场的快速发展随着照明技术的不断进步和市场需求的多样化，灯具产品种类繁多，安全问题日益突出。
国际标准的接轨为了与国际灯具安全标准接轨，提高我国灯具产品的国际竞争力，制定GB7000标准成为必要之举。
法律法规的要求我国相关法律法规对灯具产品的安全性能有明确要求，GB7000标准的制定为法律法规的实施提供了技术支撑。
术语和定义分类与标记一般要求和试验特殊要求和试验根据灯具的使用场所、功能、安装方式等进行分类，并对各类灯具的标记方法做出规定。
规定了灯具应满足的一般安全要求，包括电气安全、机械安全、热安全等方面，并给出了相应的试验方法。
针对某些特殊类型的灯具，如嵌入式灯具、道路照明灯具等，提出了额外的安全要求和试验方法。
对灯具、光源、电器附件等相关术语进行定义，明确了适用范围。
与IEC标准的关系GB7000标准在制定过程中参考了IEC（国际电工委员会）的相关标准，与IEC标准在内容和技术要求上保持高度一致。
与其他国家标准的关系GB7000标准是我国灯具行业的强制性国家标准，与其他国家标准如GB/T、GB/Z等推荐性标准相互补充，共同构成了我国灯具行业的标准体系。
灯具安规讲义章
第10章 绝缘电阻和电气强度
设备的功能检查
2）电气强度用试验设备（高压测试设备）的功能检查 在将高压测试设备正式用于电气强度的测量前，应对高压
测试设备的功能进行检查，在确保高压测试设备功能正常的前 提下，才能开始正式测试，高压测试设备的功能检查的步骤及 其判定原则如下：
a)使得高压测试设备的输出有一定的电压，操作人员应注 意安全，然后将高压测试设备的高压端两根引出线相接，此时 过电流继电器应动作，使得输出电压降为0V，没有高压输出。
电压施加于表中所列举的绝缘两端，时间为1min。电气强度 试验使用高压测试设备。
开始施加的电压不应超过规定值的一半，然后逐渐增至 规定值。
当输出电流小于100mA时，过电流继电器不应该断开。 应当注意施加的试验电压的有效值经测试应在±3%之间。 还应注意放置金属箔时使绝缘体的边缘不发生闪络。 对于既有加强绝缘又有双重绝缘的II类灯具，应注意施 加于加强绝缘的电压不应使基本绝缘或附加绝缘受到过高的 电压。
绝缘电阻、电气强度及其有关的概念
以护套电缆为例，最接近导体的里面一层绝缘是导体的 基本绝缘，远离导体的外面一层绝缘是导体的附加绝缘。对 于带电部件的导体来说提供了双重绝缘，即由里面一层绝缘 加上外面一层绝缘构成，一旦发生里面一层绝缘失效时，对 带电部件的导体来说，还有外面一层绝缘能提供防触电保护。 相对于仅提供基本绝缘的电线来说，护套电缆多了一种失效 保护，更为安全。正由于双重绝缘比基本绝缘更为安全，因 此在绝缘电阻和电气强度方面，双重绝缘比基本绝缘的要求 更高。
第21页/共72页
第10章 绝缘电阻和电气强度
电气强度的要求以及测量时的注意事项
1)标准要求的电气强度 2)电气强度测量时注意事项
灯具安规知识优秀课件
七、按防触电保护型式分类中的 几个注意问题（三）
12、直流特低电压供电的灯具不能划分为Ⅲ类(因为灯 具内部可能产生高于安全特低电压的电压)。
13、安全特低电压：用安全隔离变压器或具有独立绕组 的变流器与供电干线隔离开的电路中，导体之间或任何 一个导体与地之间有效值不超过50V的交流电。
四、灯具按防触电保护型式分类
0类灯具 Ⅰ类灯具 Ⅱ类灯具 Ⅲ灯具
定义
依靠基本绝缘作为防触 电保护的灯具
不仅依靠基本绝缘，而 且还包括附加的安全措 施的灯具
不仅依靠基绝缘，而且 还包括附加的安全措施 的灯具
依靠电源电压为安全特 低电压，并且不会产生 高于安全特低电压SELV 的灯具
要点 电压不是安全特低电压+基本绝 缘+没有地线 电压不是安全特低电压+基本绝 缘+有地线
三、灯具的四种绝缘
基本绝缘
加在带电 部件上， 提供基本 的防触电 保护的绝 缘。
附加绝缘
附加在基本 绝缘上的独 立的绝缘， 为了在基本 绝缘失效时 提供防触电 保护。
双重绝缘
由基本绝 缘和附加 绝缘组成 的绝缘。
加强绝缘
加在带电部件 上的一种单一 绝缘系统，它 提供相当于双 重绝缘的防触 电保护等级。
没有专门防护
滴水(垂直滴水)应无有害影响 当外壳从正常位置向上倾斜15° 时,垂直滴水 应无有害影响 与垂直成60° 范围以内的淋水应无有害影响 从任何方向朝外壳溅水应无有害影响
用喷嘴以任何方向朝外壳喷水应无有害影响 猛烈海浪或强烈喷水时，进入外壳的水不应达 到有害的量 以规定压力和时间将外壳浸入水中时，进入的 水不应达到有害的量 设备应适于按制造厂规定的条件下长期潜水 注：通常指水密型，但对某些类型设备也可允 许水进入，但不应达到有害程度
灯具要求培训
灯具安规参考资料一．相关定义灯具：凡是能分配，透出或转变一个或多个光源发出的光线的一种器具，并包括支撑、固定和保护光源必需的部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的设施。
1．普通灯具：提供防止与带电部件意外接触的保护，但没有特殊的防尘、防固体异物和防水等级的灯具。
日光灯2．特殊灯具：提供防止与带电部件意外接触的保护，具有特殊的防爆，防尘、防固体异物和防水等级的灯具。
埋地灯，坑道灯3．可移动式灯具：正常使用时，灯具连接到电源后能从一处移动到另一处的灯具。
台灯4．固定式灯具：不能轻易的从一处移动到另一处的灯具，因为固定以致于这种灯具只能借助于工具才能拆卸。
日光灯，路灯5．嵌入式灯具：制造商指定完全或部分嵌入安装表面的灯具。
埋地灯，筒灯6．CLASS O级灯（EN）：仅以基本绝缘为电击保护措施的灯具，无接地等保护措施。
7．CLASS I级灯（EN）：除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施的灯具。
8．CLASS II级灯具（EN）：采取双重绝缘或增加绝缘为电击保护措施的灯具。
其绝缘效果不依赖于接地或安装条件。
9．CLASS III级灯（EN）：使用特低安全电压（SELV）为防电击保护方式的灯具。
10．带电部件：在正常使用过程中，可能引起触电的导电部件。
中心导体应当看作是带电部件。
11． EN安全特低电压（SELV－safety extra-low voltage）：在通过诸如安全隔离变压器或转换器与供电电源隔离开来的电路中，在导体之间或在任何导体与接地之间，其交流电压有效值不超过50V。
12． UL低压线路：开路电压不超过交流电压有效值30V的线路。
13．基本绝缘（EN）：加在带电部件上提供基本的防触电保护的绝缘。
耐压应在2U+1000V以上（U：当地的电网电压）。
14．补充绝缘（EN）：附加在基本绝缘基础上的独立的绝缘，用于基本绝缘失效时提供防触电保护。
LED灯具基本的安规要求培训课件
名称 PCB 外壳物体 变压器绕组物体 胶带(tape) 胶芯物料 内部连接线
套管
要求 UL认证(需满足125℃球压) UL认证 UL认证 UL认证 UL认证(需满足125℃球压) UL认证(温度值,电压值符合使用条件)
UL认证(温度值,电压值符合使用条件)
重点：自2014年9月1号以后，国内所有
安规认证时,认证机构需确认的并在报告中登录的零件
名称
要求
插头
符合产品使用地区的要求
电源线
有产品使用地区的认证
热保险丝
同上
电流保险丝
同上
X/Y电容 光耦
同上 同上
NTC/PTC Varistor 插头部分胶料(plug pin plastic material)
同上 同上 满足125℃球压,并有UL认证
最大耐流量 ：
定义为在导体或绝缘体融化之前，所能负载之电流。由电流流过导体所产生之 热，将决定这条电线能负荷多少电流。而单芯裸铜线所能流过的电流，可以一 直增加，直到产生的热达到铜的融点。有很多因素都会影响一条电线所能流过
之电流量，比较重要的如下： 导体大小 ：
导体截面积越大，所能负载之电流越大。 绝缘体 ：
CMX 辅线限制使用防火能力最低
LED电源均需要通过3C认证才可以使用
元器件已经有认证了，是不是就可以随意用了呢
你还需要确定以下内容 1）标准是否有效 2）证书上的电气参数是否符合 整机的要求 电压 电流 环境温度 最大壳温 寿命次数 安装要求
安规部件图示
不可拆卸的软缆或软线
0类灯具
橡胶 H03RT-F
PVC H03VH-H
LED灯具制程基本安规要求
目录
1.认证体系介绍 2.安规元件介绍及注意事项(重点电线部分） 3.灯具的铭牌标志 4.产品结构认证不符合案例分析
欧规灯具的安规要求培训
灯具的安规要求
内部线路
软绞合线的端部可用锡焊。但焊锡不得过多，否则 就要采取措施以防焊锡冷变形引起夹接处松动。
灯具的安规要求
接地规定
1类灯具中可触及的金属件，应永久地、可靠地与 接地接线柱或接地触点连接。 灯具上的金属件焊安装后虽然不可触及，但很容易 与支撑面相接触时，金属件应永久接地。可靠地与 接地接线柱连接。 接地线应为低电阻的。 用有间隔的螺纹螺钉每一连接处至少用两只螺钉。 应能承受接触电阻试验：
灯具的安规要求
螺钉（机械）连接件和密封压盖
应能承受正常使用中可能产生的机械能力。 螺钉不应用软金属或易变形金属制造。 维修时需替换的螺钉不应采用绝缘材料制造 螺钉的扭矩试验： 检验时用外观法及将螺钉拧紧后又松开，连续五次来 检查。试验后，螺钉连接处不得有碍于继续使用的损 坏。 用于组装或连接灯具的、标称直径小于3毫米的传迅 接触压力的螺钉，应拧入金属之中。 与绝缘材料的螺纹相吻合的螺钉或螺母应有一定的吻 合长度，该长度应大于3毫米再加上标称螺钉直径的三 分之一。
灯具的安规要求
（5）如果导线固定架的夹紧螺钉为金属所制并可触及 或者与可触及的金属件成电气连接，则电缆线或 软线不应与夹紧螺钉相接触； （6）电缆线或软线不应用直接连在电缆线或软线上的金 属螺钉夹紧：对灯具所配的电缆线进行下述试验。 不得采用将电缆系成结头（KNOT）或端部绑线的办法
灯具的安规要求
外部线路
电源连接件及其它外部接线 与电源连接方法： 固定式灯具： 接线柱；与插座匹配的插头； 不可拆的软缆或软线； 与电源连接的接合器。 普通便携式灯具： 不可拆的软缆或软线；电源连接的接合器。 其它便携式灯具：不可拆的软缆或软线。
灯具的安规要求
连接电源的软缆或软线
灯具安规培训资料
第二节：灯具的分类
什么是Ⅱ类灯具
防触电保护不仅有基本绝缘，而且具有附加安全措施。例如 双重绝缘或加强绝缘，但没有接地的措施或赖以安装的条件。
第二节：灯具的分类
什么是Ⅲ类灯具 防触电保护依靠电源电压为安全特低电压，并
不会产生高于SELV电压的灯具。
电源和灯具是分离的，外界电源经过电源转换
山东明思普电子科技有限公司
灯具培训
郝爱广
第一节：什么是灯具
1.灯具的定义
灯具时指，凡是能分配 透出 或转变一个或多个光源发出光的 一种器具，并包括支撑.固定和保护光源所必须的所有部分 （但不包括光源本身）以及必要的电路铺助装置和将他们与电 路连接的部分。
第二节：灯具的分类
1.按照安全类别分类
第四节：符号表示的含义
CLF
电子节能灯的简称 IECEE 国际电工委员会电工产品合格与认证组织。 CB 电工产品全球认证
Call1(Ⅰ类灯具） Call2 (Ⅱ类灯具） Call3 (Ⅲ类灯具）
2.按照安装方式分类
固定式灯具 可移动式灯具 嵌入式灯具 便携式灯具
3.按照使用环境分类
户外灯具 室内灯具
第二节：灯具的分类
什么是Ⅰ类灯具
灯具的防触电保护不仅依靠基本绝缘，而且还包括其他的保护措施，即把 易触及的导电部件连接到设施的固定保护线路中的接地导体上，使易触及 的导电部件在万一基本绝缘失效的情况下不至于带电。
第四节：符号表示的含义
IP指数
第一个X代表防固体异物等级，分为0～7级： 0：无防护（无特殊防护要求） 1：防止大于50mm异物进入——防止大面积的物体进入，如手掌等 2：防止大于12mm异物进入——防止手指等物体进入 3：防止大于2.5mm异物进入——防止工具、导线等进入 4：防止大于1.0mm异物进入——防止导线、条带等进入体进入 5：防尘（防止小于1.0mm异物进入）——不允许过量的尘埃进入致使设备 不能满意工作 6：尘密（完全防尘）——不准尘埃进入 第二个X代表防水等级，分为0～8级： 0：无防护——无特殊防护要求 1：防止水滴进入——垂直下滴水滴应无害 2：防止倾斜15°的水滴——灯具正常位置和直到倾斜15°角时垂直水滴 应无害 3：防止洒水进入——与垂直60°角处洒下的水应无害 4：防止泼水进入——任意方向对灯具外壳泼水应无害 5：防止喷水进入——任意方向对灯具封闭体喷水应无害 6：防海浪进入——经强力喷水后进入灯具外壳的水量不损害灯具 7：放浸水——以一定压力、时间将灯具浸水，进入的水量应无害 8：防潜水——在规定的条件下灯具能持续淹没在水中而不受伤害
照明设备行业安全生产培训
安全培训照明设备行业安全生产培训为全面提升照明设备行业员工的安全生产意识，确保生产过程中的人身及财产安全，本次安全生产培训旨在实现以下目标：1. 提升员工安全生产意识（1）强化员工对安全生产的认识，使员工充分理解安全生产的重要性，树立“安全第一”的观念。
（2）培养员工遵守安全生产规程的自觉性，降低人为因素导致的安全生产事故。
（3）提高员工发现安全隐患的能力，使员工在遇到安全生产问题时能及时采取措施，防止事故发生。
2. 掌握基本的安全生产知识与技能（1）使员工了解国家及地方有关安全生产的法律法规、政策及标准，确保生产活动合规合法。
（2）让员工掌握照明设备行业的安全基础知识，如电气安全、机械安全、防火防爆等。
（3）培训员工掌握基本的应急救援技能，如事故报警、初期火灾扑救、触电急救等。
3. 熟悉岗位安全操作规程及应急措施（1）针对照明设备行业的不同岗位，使员工熟悉相应的安全操作规程，降低生产过程中因操作不当导致的安全事故。
（2）培训员工掌握岗位所需的个人防护用品的正确使用方法，提高员工自我保护能力。
（3）让员工了解并掌握岗位可能出现的安全生产事故的应急处理措施，提高员工应对突发事故的能力。
4. 提升员工团队协作能力（1）通过培训，提高员工之间的沟通与协作能力，确保在生产过程中能相互提醒、相互支持，共同防范安全生产事故。
（2）培养员工在紧急情况下的团队协作精神，提高整体应对突发事故的能力。
本次照明设备行业安全生产培训将围绕以上培训目标，结合实际生产情况，开展全面、专业、实用的培训课程，旨在为我国照明设备行业的安全生产贡献力量。
二、培训内容本次照明设备行业安全生产培训将围绕以下五个方面展开：1. 安全生产基础知识（1）电气安全：电气设备的安全操作、维护保养、事故案例分析等。
（2）机械安全：机械设备的安全操作、防护装置、事故案例分析等。
（3）防火防爆：火灾爆炸的成因、防火防爆措施、消防设施的使用等。
（4）职业健康：职业病危害因素、职业健康防护、职业健康检查等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重要章节分析
7.2.11 当一类灯具有附着的软线时，该软线应有一根黄
绿黄色的接地线。
重要章节分析
8.2.7 装有电容量大于0.5uF电容器的灯具，应装有放
电装置，使灯具与额定电压的电源断开后1分钟后，其 电压不得超过L/N之间的距离不够，fuse距离不够，初次级距 离不够
常见的疑问
--输入和输出端子：螺纹端子符合IEC/EN60998-1和IEC60998-2-1 --输入和输出端子：非螺纹端子符合IEC/EN60998-1和IEC609982-2 --保险丝：符合IEC/EN60123-2-1和IEC/EN60127-2-3 --X电容和Y电容：符合IEC/EN60384-14 --光耦：符合IEC/EN60747-5-2 --插头：符合EN50075,VED0620 --PVC电源线：符合IEC/EN60227,VDE0281 --rubber电源线：符合IEC/EN60245， VDE0281 --压敏电阻：符合IEC/EN61051 --变压器：符合IEC/EN61558(可以接受做随机测试） --开关：符合IEC/EN61058-1
关于扎线带能否做压线码的疑问
重要章节分析
5.2.10不得采用打结方式
重要章节分析
对于内配线的要求：
5.3.1.1与固定布线直接连接的接线，例如，通过接线端子 座，而且依靠外部的保护装置断开与电源的连接
重要章节分析
5.3.1.2通过一个内部限流装置与固定布线连接的接线，
例如灯电流控制装置，电路断流器，熔断器，保护阻 抗或隔离变压器，并将最大电流限制在2A以内： 最小截面积可以小于0.4平方毫米（应根据这哪歌唱工 作条件下的最大电流以及故障条件下流过的最大电流 来选择） 最小绝缘层厚度可以小于0.5mm，应根据产生的电压 来选择
7.2.1 接地连接应是低电阻的。
不合格 增加梅花垫片（刮漆功能）
重要章节分析
7.2.7 除普通灯具以外其他的灯具，接地端子的所有部
件都应尽量较少由于与接地导体接触而产生电解腐蚀。
知识点：不同金属的接触会产生热电势，当这个热电 势大于0.6V就会产生电化学腐蚀，常见不允许直接接 触的金属有：铜和铝
识别相线中线和接地线。
比较常见的结构问题
问题6：非过孔焊没有点胶或者机械固定 备注：如果输出是SELV，无需点胶
比较常见的结构问题
问题7：关于保险丝电阻的使用（欧规） 1.灯泡中：A:高压供(E26, E27),保险丝电阻需要有相关的 认证 B:低压供电（MR16)：可以没有认证 2.灯具中：不接受保险丝电阻
Prepared by: YIN PENG Checked by: WAN QI YAO Approved by: Donald MOK
主要内容
一 测试介绍 二 重要章节分析 三 结构 四常见疑问 五 答疑时间
测试介绍
球压测试
测试对象：固定载流或者SELV部件，至少125度，其他 部件至少75度 样品要求：厚度至少2.5mm，宽度至少10mm，可以多层叠 加 结果判断：1小时后，压痕不超过2mm
测试介绍
非普通灯具的固定载流部件（如端子）要满足漏电起
痕测试
接地连续性测试：
将空载电压不超过12V产生至少10A的电流分别接在接
地端子（或接地触点）与各可触及金属部件之间。 测试时间为1分钟，接地阻抗不超过0.5欧。
测试介绍
功率测试
EN60598.1中对于标示功率和实际功率的误差没有进行 明确的规定，但是不是没有要求，一般遵循如下原则： 1）如果灯具的光源为replacement,那么功率的误差为 -10%(测试的功率不得大于标示的功率） 2)如果灯具的光源为non-replacement,那么功率的误差 为±5%
重要章节分析
5.3.1.4 当采取了足够的预防措施以保证符合11章的爬电
距离和电气间隙，可以使用没有绝缘的导体。
5.3.2内配线应适当的安置或保护，使之不受锐边，铆
钉，螺钉以及类似部件的损坏，接线不得沿电缆纵轴 绞拧超过360度。
重要章节分析
5.3.3二类灯具，可调式灯具或除墙面安装以外的可移
比较常见的结构问题
问题2：元器件初次级距离不够级
电解电容壳体部分跨过初次
比较常见的结构问题
次级的三极管跟触及的保险丝之间的距离不 够
比较常见的结构问题
问题3：三类灯具，外部导线软线固定架缺失
比较常见的结构问题
问题4：扣位结构保护带电部件
比较常见的结构问题
问题5：3.2.12 除了Z型连接意外，端头应有标记，以
式灯具，若内部导线穿过可触及金属部件，则开口处 应提供具有光滑圆边的坚固的绝缘材料衬套，衬套应 固定不易取下。 有锐边的开口处不能使用易随时间老 化变质材料的衬套。
重要章节分析
7.2.1 连接器或者类似装置，在载流触点接通之前，接
地连接应先接通，在接地连接断开之前，载流触点应 先断开。
重要章节分析
提问环节
Yinpeng@light
电话：075584850430-544
重要章节分析
4.3 走线槽（Wireways）
走线槽应光滑，没有可能
磨损接线绝缘层的锐边， 毛口，毛刺和类似现象。
重要章节分析
4.7.2电源线接线端子应采取定位或者防护措施，如果
接线后的绞合导体中有一股导体从接线端子中脱出， 带电部件与金属部件无接触风险。 用最大截面积的软导体末端剥去8毫米长的绝缘层， 留出绞合导体的一股，将其余全部插入端子并夹紧。 将此游离导体向每个可能的方向弯曲。 不得碰到任何 可触及的金属部件。
测试介绍
灼热丝测试
测试对象：提供绝缘防护的外壳，固定SELV部件的绝 缘材料 测试条件以及判断：650度，施加30秒。如有火焰， 移开灼热丝30秒内熄灭，且跌落物不得引燃单层薄纸。
测试介绍
针焰测试：
测试对象：固定载流部件就位的（如端子） 测试条件以及判断：针焰施加10秒。如有起燃，移开针焰 30秒内熄灭，且滴落物不得引燃单层薄纸
重要章节分析
端子没有定位
重要章节分析
5.2.2为了提供足够的机械强度，导体截面积应不小于 – 0,75 mm2 普通灯具; – 1,0 mm2 其他灯具.
分享CTL决议DSH0879:低压线也要满足5.2.2要求
重要章节分析
5.2.10.3外部导线应有压线码（长度超过8厘米）
重要章节分析
常见的疑问
疑问1： 灯具做CE认证时，塑胶外壳需要有UL认证 吗？ 答：不需要，满足相应的灼热丝，球压，针焰测 试即可 疑问2： 哪些元器件需要有认证？ 答：如下
常见的疑问
疑问3：生产线的耐压打多少？ 答：根据EN60598.1附录Q，试验电压为1500VAC
