噪声的评价和测量
2. 噪声的评价与测量.1
设两个声源的声功率分别为W1和W2，那么总声功 率W总=W1+W2。
两个声源在某点的声强为I1和I2时，叠加后的总 声强I总=I1+I2。
School of Chemistry and Environmental Engineering
声压不能直接相加：
空间某点的合成声压与各噪声源在此点的声压值 究竟存在何种形式的量化关系？
School of Chemistry and Environmental Engineering
声强与声压的关系： I＝P2/ρc ρ—空气密度，kg/m3； c —声速，m/s
ρc —空气的特性阻抗，瑞利，Pa·m/s （声压P易测，I不易测量） 声压只有大小，没有方向；声强是矢量，方向 就是声传播的方向。
P2 I1 1 c P22 I2 c P2 P22 I I1 I 2 1 c c P 2 P22 Ic P 2 1 P P 2 P22 1
School of Chemistry and Environmental Engineering
2、噪声级的叠加
School of Chemistry and Environmental Engineering
3、声压级
Lp＝10 lg(P2/P02)＝20 lg(P/P0) Lp——声功率级（dB）； P——声压（Pa）； P0——基准声压，
空气中，P0为2×10-5Pa，该值是正常人耳对 1000Hz声音刚能听到的最低声压。
School of Chemistry and Environmental Engineering
例3，有8个声源作用于一点，声压级分别为70、70、
噪声第四章-噪声的评价及测量方法
3类标准：以工业生产、仓储物流为主要功能，需要防止 工作噪声对周围环境产生严重影响的区域
4类标准：交通干线两侧一定距离之内，需要防止交通噪 声对周围环境产生严重影响的区域，包括4a类和4b类。 4a类为高速公路、一级二级公路、城市快速路、城市主干路 、城市次干路、城市轨道交通（地面段）、内河航道两侧区 域。 4b类：铁路干线两侧区域
聊城大学环境与规划学院
第四章 环境噪声与振动的 评价及测量方法2
李聪
licong@ 2013.10.29
本课内容
4.3 评价标准和法规 4.4 环境噪声测量方法
本课的重点难点
了解噪声的评价标准和法规； 掌握声环境功能区的分类以及适用范围； 掌握A声级、噪声暴露率的计算；
噪声区划图图示
区域类别
颜色 阴影线
0类标准适用区 浅黄色 小点
1类标准适用区 浅绿色 垂直线
2类标准适用区 浅蓝色 斜线
3类标准适用区 褐 色 交叉线
4类标准适用区 红 色 粗黑线
声环境质量标准
昼间和夜间时间的划分，通常认为6：00—22：00为昼问，22：00 一6：00为夜间，标准中规定昼间和夜间的时间由当地人民政府按 当地习惯和季节变化划定。
及有交通干线经过的村庄（执行4类声环境功能区以外的地区） 可局部或全部执行2类声环境功能区要求 ♫ 集镇执行2类声环境功能区要求 ♫ 独立于村庄、集镇之外的工业、仓储集中执行3类功能区要求 ♫ 位于交通干线两侧一定距离内的噪声敏感建筑物执行4类声环 境功能区要求
铁路干线：
♫ 铁路干线两侧区域不通过列车时的环境背景噪声限值，按 昼间70 dB(A)、夜间55 dB(A)执行——穿越城区的既有铁 路干线，对穿越城区的既有铁路干线进行改建、扩建的铁 路建设项目。
噪声振动的评价和测量方法
噪声振动的评价和测量方法噪声振动是一种普遍存在于我们生活和工作环境中的不良影响因素。
它不仅会干扰我们的工作和休息，还可能对我们的健康造成负面的影响。
因此，评价和测量噪声振动以确定其对人类和环境的影响非常重要。
评价噪声振动的方法通常包括主观评价和客观测量两种。
主观评价是通过调查问卷、焦点小组讨论等方式来获得人们对噪声振动的主观感受和满意度。
客观测量则是通过科学仪器和设备来实时记录、分析和量化噪声振动的各个参数和特征。
下面将详细介绍噪声振动的评价和测量方法。
评价方法：1.基于感知评价方法：这种方法通过调查问卷、焦点小组讨论等方式来收集人们对噪声振动的主观感受和满意度。
通过这些反馈，可以了解到噪声振动对人们工作和休息的干扰程度，从而确定噪声振动的负面影响。
2.基于健康影响评价方法：这种方法通过研究噪声振动对人类健康的影响来评价其不良效应。
研究人员可以通过医学调查、实验研究和流行病学研究等方法来评估噪声振动对人类听力、心理和生理健康的影响。
测量方法：1.声级计的使用：声级计是一种用于测量声音强度的仪器，可用于测量噪声振动的声级。
声级计通过将声音转换为电信号，并通过滤波和放大来确定声音的强度，并以分贝（dB）为单位表示。
2.频谱分析：频谱分析是一种用于测量噪声振动频率成分的方法。
通过将噪声信号进行快速傅里叶变换（FFT）或其他相关算法的分析，可以将噪声信号分解为其频谱分量，从而确定噪声的频率特性。
3.振动测量：振动测量是一种用于测量噪声振动的能力和频率特征的方法。
通过使用振动传感器和加速度计等设备，可以实时记录噪声振动的振幅和频率，并以各种方式表示，例如时域图和频域图。
以上是常用的噪声振动评价和测量方法。
这些方法可以帮助我们定量和定性地评价噪声振动的特征和对人类和环境的影响，有助于采取针对性的措施来减少和控制噪声振动的不良影响。
如何进行精确的环境噪声测量与评估
如何进行精确的环境噪声测量与评估噪声，作为一个不可避免的环境因素，对人们的生活产生了积极或消极的影响。
然而，环境噪声测量与评估是一个复杂而又关键的领域。
准确测量和评估环境噪声对于制定有效的噪声控制措施以及保护人们的健康至关重要。
本文将介绍如何进行精确的环境噪声测量与评估，并提出一些方法和工具，以帮助我们更好地理解和解决相关问题。
一、测量工具与技术在进行环境噪声测量与评估之前，我们首先需要选择合适的测量工具和技术。
常见的测量工具包括声级计和频谱分析仪。
声级计是测量环境噪声最常用的仪器，它能够量化声音的强度，并转换为分贝（dB）单位，从而判断噪声的强度。
频谱分析仪则能够将噪声信号分解成不同频率的成分，从而分析噪声的频谱特征。
除了选择合适的工具，我们还需要掌握相关的测量技术。
例如，在进行室内环境噪声测量时，需要注意选择合适的位置、保持一定的距离，并避免遮挡物影响测量结果。
而在进行室外环境噪声测量时，需要考虑环境的复杂性以及风向和风速的影响。
此外，在进行长时间的噪声测量时，还要注意记录测量时间和地点，以便后续的数据分析和对比。
二、噪声特征与评估指标噪声的特征与表现形式多种多样，了解和掌握不同类型噪声的特征对于准确评估噪声的影响至关重要。
常见的噪声类型包括交通噪声、工业噪声、建筑施工噪声等。
交通噪声主要来源于汽车、飞机、火车等交通工具的运行，其特点是频率广、持续时间长。
工业噪声主要来自于工厂和机器设备的运转，其特点是频率集中、声压级高。
建筑施工噪声则是由建筑施工过程中的机械设备、工具和人员活动引起的，其特点是频率变化大、时域波动性强。
根据噪声特征的不同，我们可以选择合适的评估指标进行噪声评估。
常用的评估指标包括等效声压级（Leq）、最大声压级（Lmax）、频率权重曲线（A、B、C、D等）等。
等效声压级是指在一定时间内，经过时间加权平均后的声压级。
最大声压级则是指在一定时间内的最大声压级。
而频率权重曲线则是指在不同频率下，对声压级进行调整以适应人类听力特性。
噪声的评价和测量
评价工作程序 建设项目工程概况（参阅有关文件） 评价范围内现场踏勘
确定噪声环境影响评价工等级，编写环境影响评价大纲——噪声部分 环境噪声现状调查和测量
噪声源调查 环境噪声现状调查及测 量
受影响人口调 查
建设项目工程分析(与噪声有关 的内容)
环境噪声现状评价
噪声级预测、受影响人口预测
噪声管理法规与标准
定点测量方法：
24小时连续监测，测量每小时的连续等效声级，昼间A声级能量平均值，夜间A声级能量 平均值，
该区的环境噪声水平由下式计算：
L
n i 1
Li
Si S
（2）道路交通噪声测量
测点：市区交通干线(机动车流量不小于100辆 )一侧的人行道上，距马路沿20cm处，此处距两交 叉路口应大于50cm
lg
r 1 r0
acr
tan
2r
l0 2r0
• r>l0且r0>l0时 • L（r）= L（r0）-20lg（r/r0） • r<l0/3且r0 <l0/3时 • L（r）= L（r0）-10lg（r/r0）
（2）遮挡物引起的衰减 （3）空气吸收引起的衰减 （4）附加衰减
• 2、公路噪声预测
噪声环境影响评价
噪声防治对策
噪声影响评价专题报告
噪声环境影响评价工作等级划分基本原则
划分依据： • 投资额划分建设项目规模（大、中、小） • 噪声源的种类及数量 • 项目建设前后噪声级的变化程度 • 建设项目噪声有影响范围内的环境保护目标、环境噪声标准和人口分布
级别
项目规模 受影响范围属于的功能区 建设前后噪声级的变化 受影响的人口
LI=LW-10lgS=LW-10lg(2πr2) =LW-20lgr-8

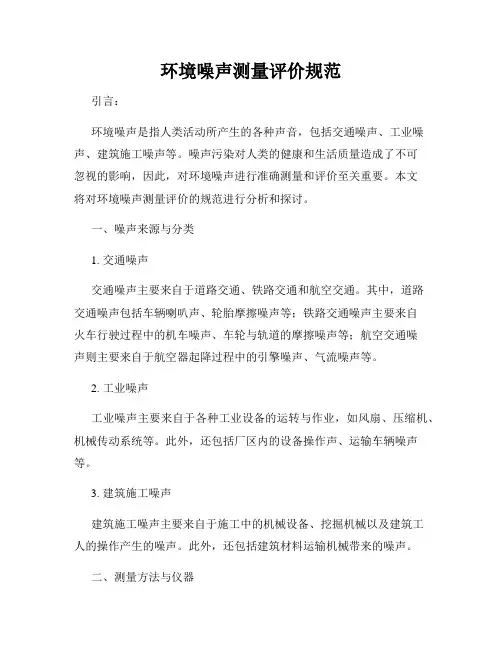

环境噪声测量评价规范
环境噪声测量评价规范引言：环境噪声是指人类活动所产生的各种声音，包括交通噪声、工业噪声、建筑施工噪声等。
噪声污染对人类的健康和生活质量造成了不可忽视的影响，因此，对环境噪声进行准确测量和评价至关重要。
本文将对环境噪声测量评价的规范进行分析和探讨。
一、噪声来源与分类1. 交通噪声交通噪声主要来自于道路交通、铁路交通和航空交通。
其中，道路交通噪声包括车辆喇叭声、轮胎摩擦噪声等；铁路交通噪声主要来自火车行驶过程中的机车噪声、车轮与轨道的摩擦噪声等；航空交通噪声则主要来自于航空器起降过程中的引擎噪声、气流噪声等。
2. 工业噪声工业噪声主要来自于各种工业设备的运转与作业，如风扇、压缩机、机械传动系统等。
此外，还包括厂区内的设备操作声、运输车辆噪声等。
3. 建筑施工噪声建筑施工噪声主要来自于施工中的机械设备、挖掘机械以及建筑工人的操作产生的噪声。
此外，还包括建筑材料运输机械带来的噪声。
二、测量方法与仪器1. 噪声测量方法（1）等级法测量：根据噪声源的声级和工作环境中的噪声等级标准，确定环境噪声的级别。
（2）频谱分析法测量：通过测量噪声的频域信息，了解噪声强度随频率变化的规律，进而评价噪声对人体的影响。
2. 噪声测量仪器（1）声级计：用于测量噪声源的声级大小，它能够根据声压水平和声频分布，快速而准确地测量出环境噪声水平。
（2）频谱分析仪：用于分析噪声的频率和频谱分布情况，进一步了解各频率段的噪声特征。
（3）录音仪：用于记录噪声样本，以便后续的分析和评价。
三、噪声测量评价指标1. 声级声级是衡量噪声水平的主要指标，它描述了噪声的强度和人体对噪声的感知程度。
常用的声级指标有A声级、C声级和Z声级。
2. 声频分布声频分布描述了噪声在不同频率范围内的能量分布情况。
通过分析噪声的频谱，可以对其频率成分进行判断和评价。
3. 噪声时域特征噪声的时域特征主要包括峰值、持续时间、脉冲间距等。
这些特征可以反映噪声的突变程度和周期性等信息。
环境噪声与振动的评价及测量方法
声压级 42 （ dB ）
A计权修 -26.2 正值
修正后频 15.8 带声级
40 -16.1 23.9
47 -8.3 38.7
54
60
-3.2
0
50.8 60
58 1.2 59.2
60 1.0 61
72 -1.1 70.9
修正后频带声级＝频带声压级＋A计权修正值
LAT＝
10lg（∑n i=1
10
修正后频带声级＝频带声压级＋A计权修正值
LAT＝
10lg（∑n i=1
10
0.1
Lpi
）
≈92.2dB
LAi=a+bNRi
中心频率 63 125 250 500 1000 2000 4000 8000
（ Hz ）
a
35.5 22
12
4.8
0
-3.5 -6.1 -8.0
b
0.79 0.87 0.93 0.974 1 1.015 1.025 1.03
（1） 由图查出各频带级所对应的Nni （2） 求出频带级中最ቤተ መጻሕፍቲ ባይዱ的噪度值Nnmax （3） 求总噪度 Nn
Nn=Nmax+F(∑Nni-Nnmax)
F：频带计权因子 对倍频带F=１； 对1/3倍频带 F=１／２。
例6：根据所测得的倍频带声压级求噪度及噪度级
中心频率 63 （ Hz ）
125 250 500 1000 2000 4000 8000
噪声评价数(NR)曲线 6.感觉噪声级（LPNdB）和噪度（Na呐） 7.交通噪声指数 8.噪声污染级 9.噪声掩蔽 10.语言清晰度指数和语言干扰级
➢噪声的主观度量
1. 声音的响度级与响度
噪声的评价和测量(4,5,7)
p2 I= ρ ⋅c
，同时利用 p = ρ ⋅ u ⋅ c
，求出声强；再由公式 W = I ⋅ S
求声功率和声功率级。 P38
2.3 噪声测量技术
2.3.2 声强的测量 声强测量系统是通过两只相距很近且靠近声源 表面的传声器和一套数据处理系统来测量声强，并 可求得声源的声压级、声功率级。
2.1.4 噪声基本评价量 （2）等效连续A声级 P66
在声场中的某定点位置，取一段时间内能量平 均的方法，将间歇暴露的几个不同的A声级噪声，用 一个在相同时间内声能与之相等的连续稳定的A声级 来表示该时间内噪声的大小，这种声级称为等效连 续A声级。 Leq——等效连续A声级，dB（A） 1 T 0.1LA (t ) Leq = 10 lg ∫ 10 dt T——噪声暴露时间 T 0 LA——在T时间内，A声级变化的瞬时
值，dB（A）
2.1 噪声的评价
2.1.4 噪声基本评价量 （2）等效连续A声级 如果在该段时间内一共有n个离散的A声级读数， 则等效连续A声级的计算公式为：
1 n Leq = 10 lg( ∑10 n i =1
0.1Li
)
式中，Lj为第j个A声级值。
2.1 噪声的评价
2.1.4 噪声基本评价量 （2）等效连续A声级 练习题：已知某操作工每班在70dB（A）的操作室内 70dB A 工作4h，在机房内工作4h，如果噪声运行标准为 85dB（A）。试问机房内所允许的最高噪声级是多少？
P70
2.1 噪声的评价
2.1.4 噪声基本评价量 （7）昼夜等效声级Ldn 将夜间的等效声级增加10dB来计算24h的等效声级。
Ldn 8 0.1( Ln +10 ) 16 0.1Ld = 10 lg 10 + 10 24 24
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
响度级
响度
P62
2.1 噪声的评价
2.1.1 响度级和等响曲线 （3）响度
2.1 噪声的评价
2.1.2 斯蒂文斯响度
P62
针对宽频带连续噪声的响度计算方法： （1）测出各频带声压级 （2）根据声压级查图得相应的响度指数 （3）计算响度和响度级
P63 例题
2.1 噪声的评价
2.1.2 斯蒂文斯响度
c
则有 I u2 c pu ，求出声强；再由公式 W I S 求声功率和声功率级。
P54
2.3 噪声测量技术
2.3.2 声强的测量 声强测量系统是通过两只相距很近且靠近声源
表面的传声器和一套数据处理系统来测量声强，并 可求得声源的声压级、声功率级。
声压传声器 加法器 减法器 积分器 乘法器
P60
2.1 噪声的评价
2.1.1 响度级和等响曲线 （2）等响曲线
P61
2.1 噪声的评价
2.1.1 响度级和等响曲线 （3）响度
响度是用来描述声音大小的主观感觉量。响度 的单位是宋(sone)，定义1000Hz纯音声压级为40dB 时的响度为1sone。
响度和响度级的关系可用下式表示：
LN 33.3lg N 40
P79
单次噪声事件的评价量 人暴露于噪声环境的剂量
2.1 噪声的评价
2.1.4 噪声基本评价量 （5）累积百分声级LN 对于随机起伏的噪声，如交通噪声，可用概率
统计的方法来处理，即在一段时间T内进行随机采样， 获得一组测量值，将它分级统计。
L10＝86dB，L50＝75dB，L90＝55dB
P67
(3)“脉冲或脉冲保持”。表针上升时间为35ms，用于测量持续时 间较长的脉冲噪声，如冲床、按锤等，测得的数值为最大有效值。
(4)“峰值保持”。表针上升时间小于20ms．用于测量持续时间很 短的脉冲声，如枪、炮和爆炸声，测得的数值是峰值．即最大值。
2.3 噪声测量技术
2.3.1 噪声测量仪器
（1）声级计
校准
活塞发声器 声级校准器
活塞式声压校准器
2.3 噪声测量技术
2.3.1 噪声测量仪器 （2）频率分析仪
恒定带宽频率分析仪
频率分析仪
恒定百分比带宽频率分析仪
实时分析仪 P51
2.3 噪声测量技术
2.3.2 声强的测量 声强的原理是利用声压与质点的速度关系，来
求出质点速度。再根据 I p2 ，同时利用 p u c
2.2 噪声评价标准和方法
2.2.2 相关噪声标准
质量标准
《声环境质量标准》（GB3096－2008）
噪声标准
排放标准
《工业企业厂界环境噪声排放标准》（GB12348－2008）
《社会生活环境噪声排放标准》（GB22337－2008）
产品标准
摩托车和轻便摩托车定置噪声排放限值（GB4569－2005）
第二章 噪声的评价和测量
2.1 噪声的评价
2.1.1 响度级和等响曲线 2.1.2 斯蒂文斯响度 2.1.3 计权网络和计权声级 2.1.4 噪声基本评价量
2.1 噪声的评价
2.1.1 响度级和等响曲线 （1）响度级 根据人耳的特性，人们模仿声压的概念．引出
与频率有关的响度级，响度级单位是方(phon)，就 是选取以1000Hz的纯音为基准声音，取其噪声频率 的纯音和1000Hz纯音相比较，调整噪声的声压级， 使噪声和基准纯音(1000Hz)听起来一样响。
2.1 噪声的评价
2.1.4 噪声基本评价量 （5）累积百分声级LN 交通噪声常采用统计声级LN作为评价量。 交通噪声指数TNI TNI＝4（L10－L90）＋L90－30
P74
2.1 噪声的评价
2.1.4 噪声基本评价量 （6）噪声评价曲线NR
NR曲线的用途： 1、对某种噪声环境作出评价； 2、用于室内环境噪声控制设计。
0
Leq——等效连续A声级，dB（A）
T——噪声暴露时间
LA——在T时间内，A声级变化的瞬时 值，dB（A）
2.1 噪声的评价
2.1.4 噪声基本评价量
（2）等效连续A声级 如果在该段时间内一共有n个离散的A声级读数，
则等效连续A声级的计算公式为：
1 n
0.1Li
Leq
10lg( n
10
i 1
2.1 噪声的评价
2.1.4 噪声基本评价量 （1）A声级 （2）等效连续A声级 （3）暴露声级LAE （4）噪声暴露量EA,T （5）累计百分声级LN （6）噪声评价曲线NR （7）昼夜等效声级Ldn
2.1 噪声的评价
2.1.4 噪声基本评价量 （1）A声级
A声级的测量结果与人耳对噪声的主观感受近 似一致，即为高频敏感，对低频不敏感。A声级越 高，人越觉得吵闹，A声级同人耳的损伤程度也对 应得较合理．即A声级越高，损伤超严重。因此A 声级是目前评价噪声的主要指标，已被广泛应用。
2.3 噪声测量技术
2.3.1 噪声测量仪器 （1）声级计 (Sound Level Meter)
0型：实验室用的标准声级计
种 I型：精密声级计 类 II型：普通声级计，用于现场测量
III型：普通声级计，用于监测、普查
P50
测声压
2.3 噪声测量技术
2.3.1 噪声测量仪器 （1）声级计
2.1 噪声的评价
2.1.4 噪声基本评价量 P66
（2）等效连续A声级
在声场中的某定点位置，取一段时间内能量平
均的方法，将间歇暴露的几个不同的A声级噪声，用
一个在相同时间内声能与之相等的连续稳定的A声级
来表示该时间内噪声的大小，这种声级称为等效连
续A声级。
Leq
10 lg
1 T
T 100.1LA (t) dt
P70
2.1 噪声的评价
2.1.4 噪声基本评价量 （7）昼夜等效声级Ldn
将夜间的等效声级增加10dB来计算24h的等效声级。
Ldn
10
lg
16 24
10
0.1Ld
8 24
10 0.1( Ln 10)
ห้องสมุดไป่ตู้
P67
2.2 噪声评价标准和方法
2.2.1 噪声标准的发展历史
☺ 1971年国际标准化组织（ISO）公布噪声允许标准； ☺ 1979年卫生部和国家劳动总局颁布我国《工业企业 噪声卫生标准（试行草案）》； ☺ 1982年我国颁布《城市区域环境噪声标准》 （GB3096－82）； ☺ 1993年修改后重新颁布GB3096－93； ☺ 2008年再次修改并更名为《声环境质量标准》 （GB3096－2008）。
（1）声级计
中间设备
将传声器输出的微弱信号转变成能推动读出设
备的信号 作
放大器
将信号由时间域转变到频率域
用
频率分 析仪
将模拟信号转变为数字信号
信号处理 P50
2.3 噪声测量技术
2.3.1 噪声测量仪器 （1）声级计
中间设备
声级计工作原理
2.3 噪声测量技术
2.3.1 噪声测量仪器
（1）声级计
读出设备
让观测者得到测量结果。
指针指示或数字显示。
输出曲线图。
2.3 噪声测量技术
2.3.1 噪声测量仪器
（1）声级计
使用
(1)“S”。表头时间常数为1000 ms，—般用于测量稳态噪声，测 得的数值为有效值。
(2)“F”。表头时间常数为125ms，一般用于测量波动较大的不稳 态噪声和交通运输噪声等。快档接近人耳对声音的反应。
思考题
补充题： 1、试述简单声级计的工作原理、结构和使用方法。 2、噪声测量中采用的传声器有哪些？目前采用最多 的是哪种？为什么？ 3、等响曲线是如何绘制的？响度级、频率和声压级 三者之间有何关系？
P62
响度和响度级的计算
例2-1 某计算机房内吊挂吸声体进行吸声降噪。治理前后的倍额 程声压级的测试数据见下表，试求治理前后机房内的总响度及总 响度级是多少?治理前后机房内的总响度降低的百分率?
表 计算机房噪声治理前后的声压级与响度指数和频率的关系
倍频程频率/Hz
125 250 500 1000 2000 4000 A声级
声压级/dB 68
76
88
84
82
80
88
治理前
响度指数 4.3 8.8 23.0 21.4 23.0 24.7
治理后 声压级/dB
67
71
73
74
72
71
76
响度指数 4.0 6.6 8.8 11.1 11.8 13.5
2.1 噪声的评价
2.1.3 计权网络和计权声级
P64
频率计权网络 A声级 B声级 C声级 D声级
)
式中，Lj为第j个A声级值。
2.1 噪声的评价
2.1.4 噪声基本评价量 （2）等效连续A声级
练习题：已知某操作工每班在70dB（A）的操作室内 工作4h，在机房内工作4h，如果噪声运行标准为 85dB（A）。试问机房内所允许的最高噪声级是多少？
2.1 噪声的评价
2.1.4 噪声基本评价量 （1）A声级 （2）等效连续A声级 （3）暴露声级LAE （4）噪声暴露量EA,T （5）累计百分声级LN （6）噪声评价曲线NR （7）昼夜等效声级Ldn
汽车加速行驶车外噪声限值及测量方法（GB1495－2002）
/tech/hjbz/bzwb/wlhj/shjzlbz/200412/t20041229_63467.htm
2.2 噪声评价标准和方法
2.2.3 现场噪声的测量
（1）声环境功能区监测方法 （2）噪声敏感建筑物监测方法 （3）工业企业噪声测量 （4）交通噪声测量
