10kV高压开关柜验收规范标准
10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。
1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为10kV固定式开关柜的验收管理。
2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。
2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。
2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.4 验收完成后，必须完成相关图纸和文档的校核修订。
2.5 发电运行单位应将竣工图纸和验收文档存放在电站。
2.6 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。
3.2 开关柜调试及交接试验工作已全部完成。
3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。
3.4 开关柜的验收文档已编制并经审核完毕。
4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。
高压开关柜送电前检查项目表
高压开关柜送电前检查确认项目内容高压新配电室新安装的33 面 44 型铠装移开式交流金属封闭开关设备，由柜体和断路器二大部分组成，柜体由壳体、电器元件 ( 包括绝缘件 ) 、各种机构、二次端子及连线等组成。
一、柜体的功能单元：主母线室；断路器室；电缆室；继电器和仪表室；柜顶小母线室；二次端子室二、柜内用一次电器元件( 主回路设备 ) 有如下设备：电流互感器简称；电压互感器简称；接地开关；避雷器 ( 阻容吸收器 ) ；隔离开关；高压断路器；高压接触器；高压熔断器；高压带电显示器；绝缘件 [ 如: 绝缘子、绝缘热缩 ( 冷缩 ) 护套 ] ；主母线和分支母线等等。
三、柜内常用的主要二次元件 ( 又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备 ), 有如下设备 : 继电器，多功能表，熔断器，空气开关，转换开关，信号灯，温湿度传感器，按钮，微机综合保护装置等等。
四、高压“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）五、高压开关柜送电前检查项目内容：序检查项目号1高压开关柜内所有元件、零部件完好无损；2各连接部分紧固，螺丝连接部分应无脱落及松动；3柜门螺丝对眼，能灵活开启及关闭；4柜内无积尘，污物清除干净；5引入引出电缆连接良好牢固，相序正确；6二次引线连接牢固、接触良好，接线标识及接线正确无误；7电缆头、连接母线压线牢固，相序正确；8母线室支撑绝缘子及压接母线螺栓牢固；9小母线接线正确牢靠；10隔离开关及接地刀操作灵活；防止电气误操作的“五防”装置齐全，动作11灵活可靠；12母线各相色标识正确，绝缘护套应合格；13所有连接电缆外观无腐蚀，无损伤，绝缘良检查检查人备注合格好，标识编号齐全；所有一次电缆保护接地连线牢靠，电缆孔洞14封堵严密；所有高压开关柜柜体接地牢靠良好，整个高15压配电室接地网、接地电阻符合设计要求；16电气模拟试验正常；17测量各绝缘电阻正常；。

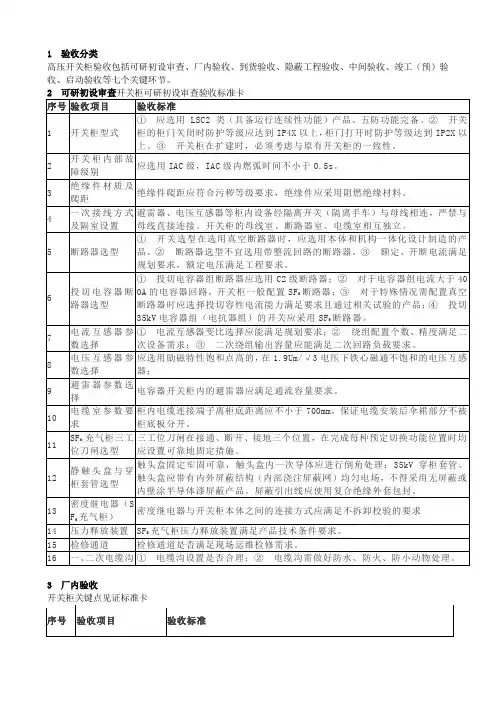

开关柜验收细则
辅助和控制回路工频耐压试验
试验电压为2kV、持续时间1min。
8
操动机构的试验
① 合闸装置在额定电源电压的85%～110%范围内，应可靠动作。② 分闸装置在额定电源电压的65%～110%（直流）或85%～110%（交流）范围内，应可靠动作。③ 当电源电压低于额定电压的30%时，分闸装置不应脱扣。
9
6
开关柜
① 开关柜外壳平整光滑、漆面无脱落。② 开关柜内隔离开关触头、断路器小车触头镀层质量检测，被检测隔离开关/开关柜内触头表面应镀银且镀银层厚度应不小于8μm，硬度不小于120韦氏。
7
一次部分对地绝缘距离
各部件及导体绝缘距离符合空气绝缘净距要求。
8
操作检查
① 断路器及隔离手车操作顺畅、无卡涩、活门开启关闭正常。② 触头插入深度符合技术条件要求。③ 机械防误操作或电气联锁功能可靠。
绝缘电阻试验
符合产品技术协议要求。
10
交流耐压试验
如果没有发生破坏性放电，则认为通过试验。
11
局部放电试验
开关柜中所有绝缘件装配前均应进行局放检测，单个绝缘件局部放电量不大于3pC。
12
SF6气体预充压力
符合厂家出厂充气压力要求。
13
SF6性能
① 必须经SF6气体质量监督管理中心抽检合格，并出具检测报告。② 充气前应对每瓶气体测量微水，满足GB12022对新气的要求方可充入。③ SF6气体注入设备前后必须进行湿度试验，且应对设备内气体进行SF6纯度检测，必要时进行气体成份分析，结果符合标准要求。
① 开关选型在选用真空断路器时，应选用本体和机构一体化设计制造的产品。② 断路器选型不宜选用带整流回路的断路器。③ 额定、开断电流满足规划要求，额定电压满足工程要求。
