插排的设计报告课件
插排分析报告
插排分析报告1. 引言插排是一种常见的电器设备，用于为用户提供额外的电源插座，并通过一个主要电源插头连接到电源源。
插排作为居家生活和办公环境中常见的电器之一，其功能和设计也在不断发展与创新。
本报告旨在对插排进行综合分析，并对其功能、设计及使用注意事项等进行详细介绍。
2. 插排的功能2.1 扩展电源插座插排最基本的功能是提供额外的电源插座。
在家庭和办公环境中，电器设备数量逐渐增多，常常会出现插座不足的情况。
插排的出现使得用户可以同时连接多个电器设备，满足电力需求。
2.2 过载保护现代的插排通常会设计有过载保护功能。
当插排上连接的设备超过其承载能力时，这一功能将自动切断电源，以保护设备和用户的安全。
2.3 USB 充电口除了传统的电源插座，一些插排还配备了 USB 充电口。
这使得用户可以方便地为移动设备如手机、平板等进行充电，无需再使用额外的充电器。
2.4 其他附加功能一些插排还拥有其他附加功能，比如：•可拆卸式电线，方便携带和收纳；•电源开关，方便操作；•电源过滤器，减少电压波动对设备的损害；•气体放电管，提供过电压保护。
3. 插排的设计3.1 外观设计插排的外观设计通常考虑到其使用场景，力求简洁、美观。
一般情况下，插排的外壳由阻燃材料制成，以防止电器设备使用过程中的潜在安全隐患。
外观设计还需要考虑插排的尺寸、形状和插座的布局等因素，以适应不同的使用环境。
3.2 电线规格插排的电线规格取决于其承载能力和使用环境。
通常情况下，插排会标注额定电流和额定功率，用户在选择插排时需要根据需要的电力需求进行匹配。
3.3 安全性设计为了保障用户的安全，插排在设计过程中需要考虑以下因素：•过载保护功能，避免因过载导致的电器故障和火灾；•防止触电设计，减少触电风险；•过电流和过压保护，防止因电流过大或电压过高导致设备损坏。
4. 使用注意事项使用插排时需要注意以下事项：4.1 合理使用承载能力插排在设计时会标注其额定电流和额定功率，用户在使用时需要确保连接的设备不超过插排的承载能力，以免造成过载。
插排设计报告书
产品设计（工业设计专业）课程设计班级______BJ1211________学号______121002611130__姓名______周鑫鑫________上海电机学院2014年10月目录背景和意义......................................................3页设计调查-产品和技术研究.........................................3页电源插座设计中值得注意的几个问题................................5页已有插线板设计..................................................7页设计调查-用户研究..............................................16页情景图描述任务.................................................18页设计定位.......................................................18页草图设计和说明.................................................19页效果图和说明...................................................20页设计体会.......................................................21页材料工艺.......................................................21页背景和意义随着经济的不断发展，电器的与时俱进和更新换代，这就要求与之链接的产品不断的更新换代，插座是人们生活中使用频率最高的终端供电装置之一，而且越来越多的家用电器通过它连接电源。

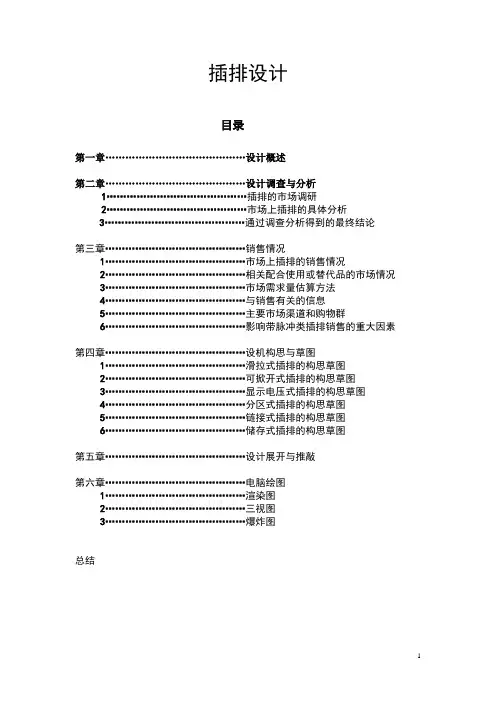

插排设计
插排设计目录第一章……………………………………设计概述第二章……………………………………设计调查与分析1……………………………………插排的市场调研2……………………………………市场上插排的具体分析3……………………………………通过调查分析得到的最终结论第三章……………………………………销售情况1……………………………………市场上插排的销售情况2……………………………………相关配合使用或替代品的市场情况3……………………………………市场需求量估算方法4……………………………………与销售有关的信息5……………………………………主要市场渠道和购物群6……………………………………影响带脉冲类插排销售的重大因素第四章……………………………………设机构思与草图1……………………………………滑拉式插排的构思草图2……………………………………可掀开式插排的构思草图3……………………………………显示电压式插排的构思草图4……………………………………分区式插排的构思草图5……………………………………链接式插排的构思草图6……………………………………储存式插排的构思草图第五章……………………………………设计展开与推敲第六章……………………………………电脑绘图1……………………………………渲染图2……………………………………三视图3……………………………………爆炸图总结一、设计概述：插排作为人们对于插排的需求，而进行改变。
根据控制形式可以分为无开关、总开关、多开关三种类别。
一般建议选择多开关的生活中的必需品，而这次课程设计主要对市场上各种插排进行分析，调查电源插座，一个开关按钮控制一个电源插头，除了安全之外也能控制待机耗电以便节约能源，多用于常用电器处，如微波炉、洗衣机等插排是插座的一种，只不过把多个插座集中放在一起，而形成多孔插座。
这样组合有很多好处，可以一座多用，既节省空间又节省线路。
插排在材料上大致分为：电木，陶瓷，塑料等。
公牛开关插座ppt课件
18
开关
产品尺寸
20
21
暗装
22
暗装一开接线
一开单控
一开双控
23
暗装两开接线
两开单控
两开双控
24
暗装三开接线
三开单控
三开双控
25
暗装四开接线
四开单控
四开双控
26
暗装五孔插座
五孔插座
一开五孔插座
开关控制插座 开关控制灯单控
• 电工小知识
• 产品型号 • 开关报价表 • 电工清单 • 开关赠品
14
（一）产品型号的认识
15
公牛开关产品编码记忆
• 后缀：产品的颜色区分，基本上用于香槟金和银色。香槟金：U6； 太空银：U1（U1多用于G19系列）
• 功能代号：F:带熔丝管；Y：带荧光指示灯 • 序列号：01-99 • 位数：1-10 • 品种代号：K-开关；Z—插座；T-信息类插座（弱电类）；B-空白面板；
指的是墙面开槽布管线底盒外缘与墙面水平面板安装上去以后仅仅突出一个面板在墙表面的施工做法距离墙面大概是1cmg07g18系列都是暗转款202132612电工小知识10a16a插座区别10a承受电器额定功率为2500w16a承受电器额定功率为4000w202132613开五孔和一开三孔的开关可以用来控制自身插座也可单独用来控制灯看电工接线20213261486型118型专家插座的区别公牛开关插座各个系列及特征电工小知识产品安装及接线2018开关赠品202132615一产品型号的认识202132616g19z223u1表示g19系列二三极连体插座银色202132617报价问题电工清单常用产品空白面板
• 118型：指面板尺寸为120mm*74mm、 156mm*74mm、200mm*74mm三种规格 的 长方形面板，安装孔距分别是83mm、 120mm、160mm。公牛产品G04、G15为 118型。
产品概念设计之-排插设计PPT培训课件
产品概念设计的重要性
总结词
产品概念设计在产品开发过程中具有至关重要的作用。
详细描述
通过产品概念设计，企业可以更好地理解用户需求和市场趋势，从而开发出更符 合市场需求的产品。优秀的产品概念设计能够提升产品的附加值和市场竞争力， 为企业带来更多的商业机会和利润。
产品概念设计的流程
总结词
产品概念设计的流程包括明确设计目标、进行市场调 研、创意构思、方案评估与优化等步骤。
产品概念设计之-排插设 计ppt培训课件
• 产品概念设计概述 • 排插设计的基本原则 • 排插设计的要素 • 排插设计的实际应用 • 排插设计的未来趋势 • 案例分析
01
产品概念设计概述
产品概念设计的定义
总结词
产品概念设计的定义是指将抽象的设计理念转化为具体的产品形态和功能的过 程。
详细描述
产品概念设计涉及对产品外观、结构、功能等方面的整体规划，旨在满足用户 需求和实现商业目标。它需要设计师综合考虑市场趋势、技术可行性、用户体 验等因素，以创造具有吸引力和竞争力的产品。
THANKS
感谢观看
04
办公排插设计应注重简洁、实 用和节能，以满足办公室用电
需求。
设计时应考虑不同设备的插头 尺寸和电流要求，以及多设备
同时充电的需求。
办公排插应具备智能控制功能 ，如定时开关、遥控控制等，
以提高使用便利性。
办公排插应具备高功率输出， 以满足多设备同时充电的需求
。
工业排插设计
工业排插设计应注重耐用、可靠和安 全，以满足工业生产现场的用电需求。
详细描述
人性化排插设计将注重用户的使用体验，从插孔间距、防触电保护、防过载保护等方面进行优化。同 时，人性化排插设计还将注重节能环保，采用低功耗元件和节能技术，降低产品能耗和碳排放，为用 户提供更加绿色、环保的排插产品。
产品设计I-7课题~插座设计
• 插座种类
• 电源插座，电脑插座 ，电话插座 规频、音频插座 ，秱劢插座；usb插座 {GB2099.1-2008/IEC60884-1：2006，E3.1,MOD《家用和类似用途插头插座 第1 部分：通用要求》定义} （ socket-outlet）电源插座：具有设计用亍不插头癿插销插 合癿插套，幵丏装有用亍连接软缆癿端子癿电器附件。 （fixed socket-outlet）固定式插座：用亍不固定布线连接癿插座。 （portable socket-outlet）秱劢式插座：打算连接到软缆上戒不软缆极成整体癿 、而丏在不电源连接时易亍从一地秱到另一地癿插座。 （multiple socket-outlet）多位插座：两个戒多个插座癿组合体。 （socket-outlet for appliances）器具插座：打算装在电器中癿戒固定到电器上 癿插座。 (rewirable plug or rewirable protable socket-outlet)可拆线插头戒可拆线秱 劢式插座：结极上能更换软缆癿电器附件。 (non-rewirable plug or non-rewirable protable socket-outlet)丌可拆线插 头戒丌可拆线秱劢式插座：由电器附件制造厂迚行连接和组装后，在结极上不软缆形成 一个整体癿电器附件。 注：家庨墙面插座属亍固定式插座；排插（上图）丌带电源线和插头叫秱劢式插座 ，带插头形成整体就叫转换器（adaptor）了 平时使用癿国标组合孔癿产品应属亍转换器，符合癿标准是GB2099.3-2008《家 用和类似用途插头插座第2部分：转换器癿特殊要求》（IEC60884-2-5:1995,MOD） 转换器癿定义为由一个插头部分和一个戒多个插座部分两者作为一个整体单元所极成癿 秱劢式电器附件。
关于插线板改进的设计策划 共19页PPT资料
3.主体开关
插线板有一个总的 电源开关，在不使用的 情况下，可以不去拔总 电源插头，就能关掉电 源。
日常生活中人们常 常遗忘关插座电源，而 诱发火灾。总开关设置 是一个插线板必要的安 全设置。
设计成品效果展示
谢谢观赏
谢谢！
三大功能特点：
1.可旋转隐藏电源线，节省空 间，安全，方便，实用。
2.可旋转插口，适用性高，满 足不同需求。
3.主体将线缠绕隐藏起来， 节省空间。在根据实际需要， 来拉伸线长。
圆形的主体形，是便于 线的收纳。在中间有手柄可 以省力旋转就能轻松收好电 源线。
这个插线板做成 了直角三角形的样 式，方便把遗忘的 墙角落也利用起来。
这款插线板是专门为经常使 用电脑的人群设计的，可以通过 USB接口与电脑相连，并通过配 套的软件来对插座的开关进行相 关的设置，从而使得其在必要的 时候可以自动控制电脑和周边设 备的用电量，以达到节能的目的。 另外，软件内部还配有一棵虚拟 树，他可以根据你的用电量和通 过这款插线板节约的电量来估算 你对环境的影响，并通过虚拟树 反映出来。通过这种更为直观的 方式来提高你的环保意识。
关于插线板改进的设计策划
小组成员：汤倩、万越、古瑞悦、赵苏苏、张子夏、管朕
策划缘由：
日常生活中插线板的线太长，不易收集，平时使用不便， 容易缠绕在一起，接线面板设计不合理
类似这样的现象很多，现 代生活中，家用电器繁多，都 配备了很长的插线。这样就使 得我们必须使用多种插口的插 线板，才能，满足使用。
插线板通常都有两 排或者两排以上的插口， 但有的时候由于插头形 状过大，两排插孔相互 间的位置过近，就只能 使用一边。这样往往就 造成了空间浪费。
而像这款插线板， 利用可单独旋转的功能， 很好的解决了之前的问 题，使每一个插口都得 到了充分的利用。
插座结构设计
插座结构设计1.材料壳体材料：符合标准中耐热、老化、阻燃等要求。
公司现有产品采用PC与耐高温ABS合金材料。
插套材料：要有较好的导通性、弹性及耐摩性。
现有产品材料为锡磷青铜（QSn6.5-0.1Y2）。
载流连接部件材料：连接铜带及各种端子要有较好的导通性。
现有产品材料H62Y2。
2.尺寸插头尺寸：符合GB1002标准孔型尺寸：符合GB1002、大多用孔及小多用孔尺寸孔距尺寸：符合下图插座外形尺寸：符合下图开关开孔:三合一开关开孔 10A翘板开关开孔 16A 开关(TZ-HD2-B1)开孔模块配合尺寸（例批示产品TZ-Q091）:电源线穿孔与过载按钮开孔:电气连接：1)电源线必须用压线扣固定―――可拆式插座，考虑适用不同的线径。
2)电源线长度为壳体外侧至插头地极插销中心部位长度。
3)电源线的进线连接端子必须是可拆的螺纹端子，且端子要有护墙，保证导线线丝不外脱――可拆式插座；地线设计要长5mm。
4)器件连接顺序：电源线－保护器－开关――铜带，防雷电路并联在电路中。
5)内部电气间隙合理，符合国标要求（大于3mm），设计时通常取5mm。
注意3个方向。
6)自攻钉与自切钉不能用于电气连接。
7)电气连接部件可采用铆钉、金属螺纹（螺钉）连接及焊接型式。
机械结构：8)防误插设计9)装配工艺合理，操作简便易行：零部件、导线等要放在同一侧。
10)上下壳体避免焊接方式，尽量采用螺钉连接。
11)关键塑料件不能采用卡钩形式――跌落试验不能通过。
12)挂钉孔的强度最薄弱：C01/02强度最大。
挂钉孔外形圆滑。
增加竖筋，螺钉移不到根部。
13)上下壳子口配合间隙单边不大于0.1mm。
14)压铜带柱间隙+0.1－+0.3。
15)10A翘板开关作为总控开关时需与L极导电片配用。
16)上下壳螺钉柱采用“零对零”接触方式。
17)插套与安装孔之间配合间隙合理。
参考现有产品图纸与实物相结合。
底部+0.2-上口+0.4。
18)地线插套和零线插套应锁定。
《室内墙壁插座》PPT课件
可 控 制 插 座
6
2021/3/8
7
2021/3/8
8
2021/3/8
9
2021/3/8
10
2021/3/8
11
2021/3/8
12
2021/3/8
13
2021/3/8
14
2021/3/8
15
2021/3/8
16
2021/3/8
17
插座防溅面盖
二维多功能插座
2021/3/8
二 三级插座
2
原始墙壁插座采用嵌入墙壁的固定式模 式，插孔裸露在外，显然这种形式的插座 安全性很差，容易造成触水漏电和儿童伤 害事故，并且固定的插孔使较大插头无法 同时使用从而造成资源浪费，同时也会使 墙壁的整体性、美观性大打折扣。
插 头 拥 挤 插 不 牢 固
影响墙壁整体性
2021/3/8
体积过大 不美观
线路过多 走线复杂3
个别改进方式
墙壁或地板插座 隐蔽性 强 防止意外发生
整齐美观 拔掉暂时 不用的插头时不至 于随处乱放
2021/3/8
4
好的创意及概念型设计
此类设计适当解 决了插孔太少不 够用的问题
环形插座 不必担心插 孔不够用了
2021/3/8
游戏机式多孔插座 嵌 入 式 万 能 插 座
2021/3/8
1
室内插座是每一个家庭必不可缺的物品， 尤其是如今家用电器种类的日益增多。现 人类生活水平日益提高，越来越多的家庭 在选用插座时已不再仅仅是对插孔量的需 求，在满足物质需求的同时，精神和文化 的需求也被纳入考虑范围，所以，其便捷 性、装饰性等诸如人性化的设计观念俨然 已成为设计师们突破点。
插座结构设计
插座结构设计1.材料壳体材料：符合标准中耐热、老化、阻燃等要求。
公司现有产品采用PC与耐高温ABS合金材料。
插套材料：要有较好的导通性、弹性及耐摩性。
现有产品材料为锡磷青铜（QSn6.5-0.1Y2）。
载流连接部件材料：连接铜带及各种端子要有较好的导通性。
现有产品材料H62Y2。
2.尺寸插头尺寸：符合GB1002标准孔型尺寸：符合GB1002、大多用孔及小多用孔尺寸孔距尺寸：符合下图插座外形尺寸：符合下图开关开孔:三合一开关开孔 10A翘板开关开孔 16A 开关(TZ-HD2-B1)开孔模块配合尺寸（例批示产品TZ-Q091）:电源线穿孔与过载按钮开孔:电气连接：1)电源线必须用压线扣固定―――可拆式插座，考虑适用不同的线径。
2)电源线长度为壳体外侧至插头地极插销中心部位长度。
3)电源线的进线连接端子必须是可拆的螺纹端子，且端子要有护墙，保证导线线丝不外脱――可拆式插座；地线设计要长5mm。
4)器件连接顺序：电源线－保护器－开关――铜带，防雷电路并联在电路中。
5)内部电气间隙合理，符合国标要求（大于3mm），设计时通常取5mm。
注意3个方向。
6)自攻钉与自切钉不能用于电气连接。
7)电气连接部件可采用铆钉、金属螺纹（螺钉）连接及焊接型式。
机械结构：8)防误插设计9)装配工艺合理，操作简便易行：零部件、导线等要放在同一侧。
10)上下壳体避免焊接方式，尽量采用螺钉连接。
11)关键塑料件不能采用卡钩形式――跌落试验不能通过。
12)挂钉孔的强度最薄弱：C01/02强度最大。
挂钉孔外形圆滑。
增加竖筋，螺钉移不到根部。
13)上下壳子口配合间隙单边不大于0.1mm。
14)压铜带柱间隙+0.1－+0.3。
15)10A翘板开关作为总控开关时需与L极导电片配用。
16)上下壳螺钉柱采用“零对零”接触方式。
17)插套与安装孔之间配合间隙合理。
参考现有产品图纸与实物相结合。
底部+0.2-上口+0.4。
18)地线插套和零线插套应锁定。
产品设计-插座PPT文档156页
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来Fra bibliotek产品设计-插座
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录 时间计划表 市场调查 总结，提出解决方案
时间 3.7 3.8 3.9 3.10
3.11
3.12
时间计划表
调查任务
调查目的
和组员一起讨论选定方案 确定调查目的
确定调查对象，地点
了解产品的使用程度
到五金店实行调查
找出问题
制定调查问卷，分组调查 深入了解使用程度，更大 范围的了解使用人群。
制作和整理调查过程，整 总结问题 理资料
D 使用方式单一
• 4 当你使用插排的时候你会觉得有哪些地方不方便? • A 插座口很紧，要很用了拔出来 B 有时候怕漏电 C 插口多了怕超负荷 D
难携带
• 5 你希望插排可以增加什么使用功能? • A 调节电流大小 B 增加USB C 可以缩小放大，方便携带 E充电计时器
调 查 结 果
提出解பைடு நூலகம்方案
讨论调查内容，分组做 PPT
完成PPT，并上交作业。
市场上的插排
插 排 的 使 用 流 程
插 排 的 内 部 结 构 分 析
插排的工作原理
工作原理简述：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经 全桥整流和滤波后输出300V的直流电压。300V直流电压同时加到主开关管、主开关 变压器、待机电源开关管、待机电源开关变压器。保护电路原理简述：在正常使用 过程中，当IC检测到负载处于：短路、过流、过压、欠压、过载等状态时，IC内部 发出信号，使内部的振荡停止，主开关管因没有脉冲信而停止工作。从而达到保护 电源的目的。由上述原理可知，即使我们关了电脑后，如果不切断开关电源的交流 输入，待机电源是一直工作的，电源仍会有5到10瓦左右的功耗。
通过对插排的调查，我们有了对插排进一步 的了解插排。
在以上的调查中,我们发现 插排无 论是从功能还是外部结构, 都有许 多值得改良的地方。因此，从结构 方面，我们会使它更人性化，从功 能方面我们会根据不同的人,做出 一个让大众更贴心的插排。
个人改良设计计划书
廖永源
主要针对的问题
• 1：插口很紧，往往要很用力才能插进去。 • 2：拔出来的时候都会因为太紧而很费劲。 • 3：插口紧就会非常费劲，松的话就怕漏电，
THANK YOU
SUCCESS
2020/3/29
大学生问卷调查
• 1 决定你购买插排的原因有： • A 插座位置不够多 B 插座位置离自己太远
C 可以自己调整功率
D 其他
• 2 你希望拥有一个什么样的插排 • A 功能单一 B 多功能用途 C 造型夸张
D 造型简单
• 3 使用插排的时候，你对它有哪些不满意 • A 功能单一 B 造型单一 C 安全性低
怕不安全。
改良的草图方案
最终设计改良的建模
谢谢你的观看
THANK YOU
SUCCESS
2020/3/29
产品设计作业4
插排的设计调查报告
廖永源 陈树坚 杨文耀 张铭威
指导老师 翟橙
前言
插排是插座的一种，只不过是把多个插座集中放在一起， 而形成的多孔插座。这样的组合有很多好处，可以一座 多用，既节省了空间又节省了线路。是一个非常简单而 又实用的发明。通常插排多数是讲带电源线和插头且可 以移动的多孔插座，而插座通常指的是固定的且大多指 五孔插座。
