带式输送机的原始技术参数

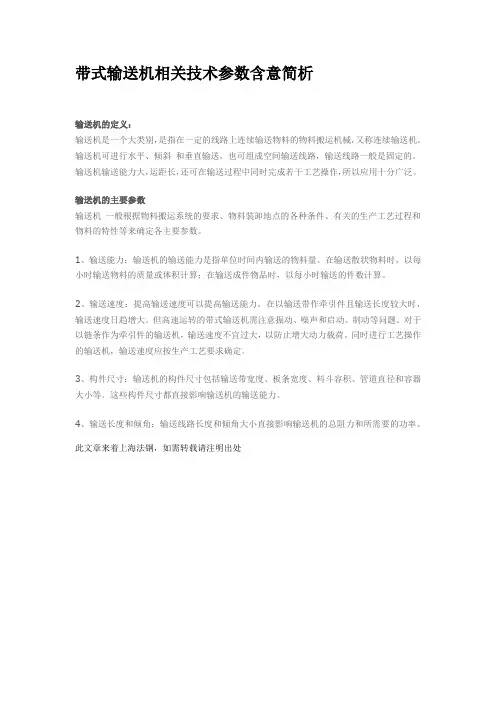

带式输送机相关技术参数含意简析
带式输送机相关技术参数含意简析
输送机的定义：
输送机是一个大类别，是指在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。
输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。
输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。
输送机的主要参数
输送机一般根据物料搬运系统的要求、物料装卸地点的各种条件、有关的生产工艺过程和物料的特性等来确定各主要参数。
1、输送能力：输送机的输送能力是指单位时间内输送的物料量。
在输送散状物料时，以每小时输送物料的质量或体积计算；在输送成件物品时，以每小时输送的件数计算。
2、输送速度：提高输送速度可以提高输送能力。
在以输送带作牵引件且输送长度较大时，输送速度日趋增大。
但高速运转的带式输送机需注意振动、噪声和启动、制动等问题。
对于以链条作为牵引件的输送机，输送速度不宜过大，以防止增大动力载荷。
同时进行工艺操作的输送机，输送速度应按生产工艺要求确定。
3、构件尺寸：输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。
这些构件尺寸都直接影响输送机的输送能力。
4、输送长度和倾角：输送线路长度和倾角大小直接影响输送机的总阻力和所需要的功率。
此文章来着上海法钢，如需转载请注明出处。
煤矿皮带输送机参数
煤矿皮带输送机参数
煤矿皮带输送机参数主要包括：
1、输送能力：单位时间内所能输送的物料量。
2、输送带宽度：输送带的实际宽度，以毫米为单位。
3、输送带厚度：输送带的实际厚度，以毫米为单位。
4、带速：输送带在每单位时间内所能完成的移动量，以米/小时为单位。
5、带张力：输送带的最大承载能力，以兆帕为单位。
6、传动电机功率：传动电机的实际功率，以千瓦为单位。
7、悬挂结构：悬挂结构的形式和组成部分，例如减速机、滚针轴承和滑动导向轮等。
8、机架材料：机架材料的类型，例如碳钢、不锈钢等。
9、外壳材料：外壳材料的类型，例如ABS、聚碳酸酯等。
10、安装方式：安装方式的类型，例如立式安装、悬挂式安装等。
皮带输送机技术全参数明细表
大型矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3DT(II)A型固定带式输送机-----------------------------------------5TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9DX系列钢绳芯带式输送机----------------------------------------10带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90、 DTL100/63/2*75、DTL100/63/2*55、 DTL100/63/160、DTL100/63/132、 DTL100/63/110、DTL100/63/90、 DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、 DTL80/40/2*110、DTL80/40/2*90、 DTL80/40/2*75、DTL80/40/2*55、 DTL80/40/160、DTL80/40/132、 DTL80/40/110、DTL80/40/90、 DTL80/40/75、DTL80/40/55、 DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、 DTL65/30/55、DTL65/30/37、 DTL65/25/30、DTL65/25/22、 DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
可伸缩带式输送机的参数
可伸缩带式输送机的参数我的论文2009-02-21 20:20:43 阅读190 评论1 字号：大中小订阅类别型号运输能(力t/h )输送长度（m）带速（m/s）传动滚筒直径（mm）输送带电动机倾角（°）型号宽度型号功率可伸缩带式输送机SSJ（D）650/2*22200 800 1.6 500 680S 650 JDSB-22 22*2±5 SSJ（D）800/2*40400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*40(B)双向400 800 2 500 680S 800 JDSB-40 40*2 SSJ800/2*75(B)双向400 800 1.9 630 680S 800 JDSB-75 75SSJ（D）1000/2*75630 700 1.9 630 680S 1000 J DSB-75 75*2 SSJ650/40 100 1000 1.6 500 680S 650 JDSB-40 40SSJ800/90 400 1000 2 630 680S 800 JDSB-90 90SSJ1000/125 630 1000 2 630 680S 1000 J DSB-125 125SSJ1000/160 800 1000 2.5 630 680S 1000 Y SB-160 160SSJ1000/2*160 1000 1000 3.15 1000 1000S 1000 Y SB-160 160*2 SSJ1200/2*200 1200 1000 2.5 800 1250S 1200 Y BKTS-200 200*2煤矿通用输送机技术参数：标准型号带宽(mm)输送量(t.h)带速(m/s)输送距离(m)伸缩式尺寸带长度(m)电动机长度(m)轨距(mm)功率(kw)电压(v)DSJ65/10/40(SSJ650/40) 650 100 1.6 800-1000 12 900 100 40 380/660 DSJ65/2×22(SJ44) 650 200 1.6 1000 12 900 100 22×2 380/660 DSJ80/40/2×40(SSJ800/2×40) 800 400 2 800 12 1100 50 40×2 380/660 DSJ80/40/90(SSJ800/75) 800 400 2 500-700 12 1362 100 75 660/1140 DSJ80/40/90(SSJ800/90) 1000 400 2 1000 12 1100 100 90 660/1140 DSJ100/63/75(SSJ1000/75) 1000 630 2 500 12 1362 50 75 660/1140 DSJ100/63/125(SSJ1000/125) 1000 630 2 600-1000 12 1362 50.100 125 380/660 DSJ100/63/2×75(SSJ1000/2×75) 1000 630 2 1000 12 1362 50 75×2 380/660 Dss/100/63/2×75 (SSd100/2×75) 1000 630 1.9 1000 12 1362 50 75×2 660/1140 DSJ100/80/160(SSJ1000/160) 1000 800 2.5 1000 12 1362 100 160 660/1140 DSJ100/100/200(SSJ1000/200) 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/200×[SSJ1000/2×200(-5°)] 1000 1000 2.7 1000 15 1362 100 200 660/1140 DSJ100/100/2×200S[SSJ1000/2×200S(+5°)] 1000 1000 2.7 800 15 1362 100 200×2 660/1140DSJ120/200/2×250(SSJ1200/2×250) 1200 2000 3.5 1000 15 1572 100 250×2 660/1140 DSJ120/160/3×200(SSJ1200/3×200/40) 1200 1600 3.15 1500 15 1572 100 200×3 660/1140 DSJ140/300/3×315(SSJ1400/3×315) 1400 3000 4260015 1572 200315×3 660/1140型 号输送量(t/h) 带宽(mm) 带速(m/s) 最大输送长度 (m) 储带长度 (m) 主电机功率(Kw) 传动滚筒直径(mm) 托辊自径(mm) 倾角范围 (°)S5J650/2×22 200 650 1.6 800 50 22×2 Ф500 Ф89 ±5 SSD800/2×40 400 800 2.0 800 100 40×2 Ф500 Ф108 ±5 SSJ800/2×40 400 8002.0800 50 40×2 Ф500 Ф89 ±5 SSJl000/756301000 1.9 500 50 75×1 Ф630 Ф108 ±5 SSJl000/2×75 6301000 1.91000 50 75×2 Ф630 Ф108 ±5 SSJ1000/2×110 700～900 l00O 2.51000 100 110×2 Ф630 Ф108 ±5 SSJlO00/125 630 1000 2.0 1000 50 125×1 Ф630 Ф108 ±5 SSJl000/2×125 630 1000 2.0 1000 50 125×2 Ф630 Ф108 ±5 SSJl000/2×125 800 1000 2.51000100 125×2 Ф630 Ф108±5SSJl200/25010001200 3.15 1000 100 250×l Ф800 Ф133/Ф159 ±5 SSJl200/2×200 1200 1200 3.15 1000 100 200×2 Ф800 Ф133/Ф159 ±5 SSJl200/2×200 12001200 2.51000100200×2Ф800Ф133/Ф159 ±5型号 输送量(t/h) 带宽(mm) 带速(m/s) 最大输送长度(m) 主电机功率(Kw) 传动滚筒 直径 (mn) 托辊直径 (mm) 倾角范围 (°) STD650/22 200 650 1.6 400 22×1 Ф500 Ф89 ±5 STD650/2×22 200 650 1.6 800 22×2 Ф500 Ф89 ±5 STD800/40400800 2.0 400 40×1 Ф500 Ф89 ±5 STD800/2×40 400 800 2.0 800 40×2 Ф500 Ф89 ±5 SYD800/2×55 400 800 2.0 800 55×2 Ф500 Ф89 ±5 Sn800/2×40 400 800 2.0 800 40×2 Ф500 Ф89 ±16 STJ800/2×55 400 800 2.5 800 55×2 Ф630 Ф89 ±16 STJ800/75 400 800 2.0 500 75×1 Ф630 Ф89 ±16 STJ800/2×75 400 800 2.0 1000 75×2 Ф630 Ф108 ±16 STD1000/75 630 1000 1.9 500 75×1 Ф630 Ф108 ±16 STD1000/2×75 6301000 1.9 1000 75×2 Ф630 Ф108 ±16 STJ1000/75 63010001.9 1000 75×2 Ф630 Ф108 ±16 STJ1000/2×110700～90010002.5 1000 110×2 Ф630 Ф108 ±16 STJ1000/2×125 630 1000 2.0 1000 125×2 Ф630 Ф108 ±16 STJ1000/2×160 800 1000 2.5 1500 160×2 Ф630 Ф108±16STD1200/2×160 1200 1200 2.5 1000 160×2 Ф800 Ф133/Ф159 ±5 STJ1200/2×160 120012002.51000200×2Ф800Ф133/Ф159 ±16产品名称型号输送量(t 输送长度带宽带速(m 功率(kW) 传动滚筒直托辊／h) (m) (mm) ／s) 径(mm) (mm)带式输送机TD75用户自选(B500-B1400) DTⅡ两用伸缩带式输送机SJ-44L 100／2 800／720 650 1．6 2×22 500 89 SJ-80L 250／5 800／720 800 2.0 2×40 500 89可伸缩带式输送机SJ-44 200 800 650 1．6 2×22 500 89 SJ-80 400 600 800 2．0 2×40 500 89 SDJ-150 630 1000 1000 1．9 2×75 630 108 DSP1010 100 1000 650 1．6 40 500 89 DSP1040 400 1000 800 2．0 90 630 89 DSP1063 630 1000 1000 2．0 125 630 108 DSP1080 800 1000 1000 2．5 160 630 108固定式带式输送机SPJ-800 350 300 800 1．63 30+18．5 450 89 SD-800 350 300 800 1．63 30+18．5 450 89 SJG-44 200 600 650 1．6 2×22 500 89 SJG-80 400 600 800 2．0 2×40 500 89 SDJG-150 630 1000 1000 1．9 2×75 630 108 DP1040 400 1000 800 2．0 90 630 89 DP1063 630 1000 1000 2．0 125 630 108 DP1080 800 1000 1000 2．5 160 630 108下运式带式输送机SDJG-150X 500 600 1000 1．9 2×75 630 108 SJG-80X 400 500 800 2．0 2×40 500 89可弯曲带式输送机SD-800W 300 300 800 1．63 30+18．5 450 89 SJ-80W 300 600 800 2．0 2×40 500 89 SDJ-150WⅠ500 1000 1000 1．9 2×75 630 108 SDJ-150WⅡ500 1000 1000 1．9 2×75 630 108主要技术参数原型号标准型号输送量输送长度托辊直径带宽规格机头传动装置外形尺寸质量STJ650/2*22 DTL65/20/2*22200140-52089 650PVC四级带5126*2081*2276 5.3STJ650/2*30 DTL65/20/2*30 230-600 5302*2081*2276 5.6STD650/22 DTG65/20/22 150-8004900*1751*1348 32.2STD650/2*22 DTG65/20/2*20 150-650 32.3 STJ800/40 DTL80/40/40400100-300800 PVC五级带5535*1961*12409STJ800/2*40 DTL80/40/2*40 100-600 9STJ800/2*30 DTL80/35/2*30350 100-3504000*1961*144321.5STD800/2*30 DTG80/35/2*30 100-350 43.7 STJ800/2*75 DTL80/40/2*75 400 1000 5638*2540*1250 55.6 STJ800/2*125 DTL80/63/2*125 600 464 6708*2454*1290 52.6STJ800/2*132 DTL80/40/2*132 800 670 PVC六级带3744。

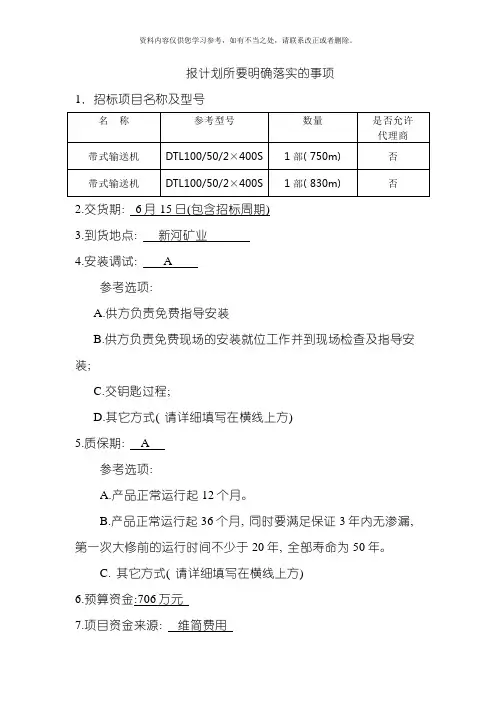

新河煤矿-DTL100-50-2400S两种带式输送机技术参数样本
报计划所要明确落实的事项1．招标项目名称及型号2.交货期: 6月15日(包含招标周期)3.到货地点: 新河矿业4.安装调试: A参考选项:A.供方负责免费指导安装B.供方负责免费现场的安装就位工作并到现场检查及指导安装;C.交钥匙过程;D.其它方式( 请详细填写在横线上方)5.质保期: A参考选项:A.产品正常运行起12个月。
B.产品正常运行起36个月, 同时要满足保证3年内无渗漏, 第一次大修前的运行时间不少于20年, 全部寿命为50年。
C. 其它方式( 请详细填写在横线上方)6.预算资金:706万元7.项目资金来源: 维简费用8.推荐厂家或进口设备代理商:9.国家要求设备必须具备的资质证件: 三证一标志10.技术联系人: 董杰技术联系电话:-400m水平胶带暗斜井固定带式输送机技术规格书一、DTL100/50/2×400S型固定式带式输送机一部二、固定带式输送机设计原始技术参数1、海拔高度: -220.06～-481.6m2、使用环境: 煤矿井下有瓦斯和煤尘爆炸性危险场所3、运送物料: 原煤4、松散密度: 0.9t/m35、运输能力: 500t/h6、输送机总长: 750m( 590 m+160 m)7、水平运距: 720m8、倾角: 21°～18°9、提升高度: H=261.5m10、带速: 2. 5m/s三、胶带机设计选型参照《DTⅡ型固定式带式输送机》和《运输机械设计选用手册》。
本条带式输送机为上运, 正常工作时电动机处于电动状态。
电机功率分配按照1:1, 分别两侧布置在机头两个传动滚筒上。
涨紧装置布置在机头20米处, 采用液压拉紧。
四、胶带选型: 钢丝绳芯阻燃输送带型号: ST2500、带宽: B=1000mm、带长: L=1600m。
( 矿方自备)五、驱动装置的选型及技术要求, 采用头部双驱动滚筒三电机驱动方式。
1、矿用防爆三相异步电动机2台型号: YB24003-4功率: P=400kW同步转速: n=1500rPm电压: 6000V, IP55, F级参考厂家: 佳木斯电机有限公司或南阳防爆集团股份有限公司。
2带式输送机的参数设计计算
2带式输送机的参数设计计算设计参数：输送量：Q =2°°°t/h静堆积角：a =45°输送机长度：L=380m输送物料：原煤§3松散密度：=°.93kg.m3皮带参数：带宽：1600mm初定设计参数：上托辊间距：a0=1200mm下托辊间距au=3000mm托辊槽角入=30°。
托辊辊径159mm托辊前倾1° 23'。
2.1带速的确定输送带的带宽B和它的运行速度v决定了带式输送机的输送能力。
带速根据带宽和被运物料性质确定，我国带速已标准化，具体选取可参考《矿井运输提升》表2-37，初步确定带速' =2・5m s。
2.2核算输送能力由参考资料［1］式（3.3-6 ）Q =3.6S k、由a =450查表参考资料［1］2-1 得9 =25°,再查表3-2得S=0.325ni o— 3.6 0.325 25 1 850，满足要求。
= 2486.3t/h 2000t/h2.3根据原煤粒度核算输送机带宽由参考资料［1］式（3.3-15 ）B _2：200B =2二」200 =（2 600 200）mm =1400 :: 1600mm输送机带宽能满足输送600mm粒度原煤要求。
2.4圆周驱动力的确定传动滚筒上所需圆周驱动力F u为所有运行阻力之和，即F u 二F H F N F® F S2 F St输送机倾角1 = 0 , cos 1 = 1带式输送机机长L=380m >80m ,附加阻力明显小于主要阻力，可引入系数 C 来考虑阻力，它取决于输送机的长度，按下式计算：F u =CfLg 0RO q Ru 2q B q © cos 〕q c Hg F si F $2（N ）式中 C —与输送机长度有关的系数，在机长大于 80米时，可按式（3.4-3）计算，或从表3-5查取；L L 。
关于带式输送机的设计计算
关于带式输送机的设计一，圆周驱动力：F uFu=CF H+Fs1+Fs2+Fst式中：C—与机长有关的系数，一般C≮1.02.F H=0.2943L〔q′+q″+(2q。
+q)Cosβ〕(下运时为0.11772L)Fs1=Fε+Fgl对于等长前倾上托辊： Fε=0.08988CεL(q。
+q)Cosβ对于等长前倾下托辊： Fε=0.08851Lq。
CosβCε-槽形系数δ=30° Cε=0.40 δ=35°Cε=0.43δ=45° Cε=0.50导料阻力Fgl=6.867Iv²ρl/v²b² ( Iv=Q/3600*ρ) Fs2=n*Fr+Fa (n为清扫器数量，一个空段≈1.5个头部清扫) 清扫阻力Fr=60000A 卸料阻力 Fa=1500BFst=qgH=qgLSinβ二，输送带张力1，不打滑条件：Fmin≥1.5Fu/eμα-12，垂度条件：GB/T17119-1997(ISO5048:1989)承载段：Smin≥147.15(q+q。
)回程段：Smin≥367.975q。
MT/T467-1996承载段：Smin≥91.97(q+q。
)Cosβ回程段：Smin≥183.94q。
Cosβ3, 传动滚筒（单传动）合力：Fn=Fumax+2Fmin三，功率1，传动滚筒轴功率：P A=F U*V/1000 kw2，电动机功率： GB/T17119-1997 ISO5048:1989⑴电动工况：P M=1.23P A（单电机驱动）P M=1.368P A(多电机驱动)⑵发电工况：P M=P A(单电机驱动) P M=1.14P A (多电机驱动) 3，电动机功率： MT/T467-1996⑴电动工况：P M=1.4145P A(单机驱动) P M=1.5732P A(多机驱动)⑵发电工况：P M=1.15P A ( 单机驱动) P M=1.311P A（多机驱动）四，输送带选择 m≥〔m〕m=Sn/Smax 〔m〕=m。
皮带输送机技术全参数明细表
矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3DT(II)A型固定带式输送机-----------------------------------------5TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9DX系列钢绳芯带式输送机----------------------------------------10带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90 、 DTL100/63/2*75、DTL100/63/2*55 、 DTL100/63/160、DTL100/63/132 、 DTL100/63/110、DTL100/63/90 、 DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、 DTL80/40/2*110、DTL80/40/2*90、 DTL80/40/2*75、DTL80/40/2*55、 DTL80/40/160、DTL80/40/132、 DTL80/40/110、DTL80/40/90、 DTL80/40/75、DTL80/40/55、 DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、 DTL65/30/55、DTL65/30/37、 DTL65/25/30、DTL65/25/22、 DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
带式输送机详解
万夫不当之勇
1. 宝钢三号高炉上料带式输送机带宽2200mm, 机长347m, 倾角11.5度 ,上料能 力5500t/h， 装机功率4×355kw，上述技术叁数均为同类产品全国之最。
2.山西晋城矿务局带宽1400mm，带速4m/s，单机长度7.6km 的长距离带式输送 机，是目前国内单机最长的带式输送机。
第二节 带式输送机的结构原理
带式输送机有多种类型，以适应在不同 条件下使用的需要，但其基本组成部分相同， 只是具体结构有所区别。其中用得最多的是 通用型带式输送机，国内目前采用的是《DT Ⅱ型固定式带式输送机》系列，该系列带式 输送机由许多标准部件组成，各部件的规格 也都成系列，按不同的使用条件和工况进行 选型设计，组合成整台带式输送机。
DT75 QD80
一、带式输送机的基本组成
带式输送机的基本组成部分是：输送带、托 辊、驱动装置(包括传动滚筒)、机架、拉紧装置 和清扫装置。
输送带绕经传动滚筒和改向滚筒、拉紧滚筒 接成环形，拉紧装置给输送带以正常运行所需的 张力。工作时，驱动装置驱动传动滚筒，通过传 动滚筒与输送带之间的摩擦力带动输送带连续运 行，装到输送带上的物料随它一起运行到端部卸 出，利用专门的卸载装置也可在中间部位卸载。
橡胶输送带
塑料输送带
钢丝绳芯胶带
( 一 ) 橡胶输送带
橡胶输送带简称胶带，它是由若干层帆 布组成带芯，层与层之问用橡胶粘在一起， 并在外面覆以橡胶保护层，上面覆的橡胶称 为上保护层，也是承载面，上保护层的橡胶 厚度为6mm；下面覆的橡胶称为下保护层，下 保护层的檬胶厚度为1.5mm。带芯的帆布可以 是棉、维尼龙、尼龙等纤维纺织品，或者是 由混纺织品组成的。尼龙帆布强度较大，由 其制成的胶带属于高强度带。普通橡胶带的 结构见图3-2。
关于带式输送机的设计计算
关于带式输送机的设计一，圆周驱动力：F uFu=CF H+Fs1+Fs2+Fst式中：C—与机长有关的系数，一般C≮1.02.F H=0.2943L〔q′+q″+(2q。
+q)Cosβ〕(下运时为0.11772L)Fs1=Fε+Fgl对于等长前倾上托辊： Fε=0.08988CεL(q。
+q)Cosβ对于等长前倾下托辊： Fε=0.08851Lq。
CosβCε-槽形系数δ=30° Cε=0.40 δ=35°Cε=0.43δ=45° Cε=0.50导料阻力Fgl=6.867Iv²ρl/v²b² ( Iv=Q/3600*ρ) Fs2=n*Fr+Fa (n为清扫器数量，一个空段≈1.5个头部清扫) 清扫阻力Fr=60000A 卸料阻力 Fa=1500BFst=qgH=qgLSinβ二，输送带张力1，不打滑条件：Fmin≥1.5Fu/eμα-12，垂度条件：GB/T17119-1997(ISO5048:1989)承载段：Smin≥147.15(q+q。
)回程段：Smin≥367.975q。
MT/T467-1996承载段：Smin≥91.97(q+q。
)Cosβ回程段：Smin≥183.94q。
Cosβ3, 传动滚筒（单传动）合力：Fn=Fumax+2Fmin三，功率1，传动滚筒轴功率：P A=F U*V/1000 kw2，电动机功率： GB/T17119-1997 ISO5048:1989⑴电动工况：P M=1.23P A（单电机驱动）P M=1.368P A(多电机驱动)⑵发电工况：P M=P A(单电机驱动) P M=1.14P A (多电机驱动) 3，电动机功率： MT/T467-1996⑴电动工况：P M=1.4145P A(单机驱动) P M=1.5732P A(多机驱动)⑵发电工况：P M=1.15P A ( 单机驱动) P M=1.311P A（多机驱动）四，输送带选择 m≥〔m〕m=Sn/Smax 〔m〕=m。
皮带输送机技术参数
皮带机技术参数1.型号B1000---------ea皮带宽度---1000mm皮带长度---10-25m电动机---11KW, 含齿轮箱，链式连接/V皮带连接皮带轴承是密封的配件型号：传动辊：Ф600*1150 改向辊：Ф500*1150 上托辊：Ф108*460 下托辊：Ф108*1400 皮带厚度是10MM，5层帆布带皮带架子是140MM宽的U型钢或槽钢做的，带支腿2.型号B800---------ea皮带宽度---800mm皮带长度---15-25m电动机---7.5KW, 含齿轮箱，链式连接/V皮带连接皮带轴承是密封的配件型号：传动辊：Ф500*950 改向辊：Ф320*950 上托辊：Ф89*305 下托辊：Ф89*950皮带厚度是10MM，5层帆布带皮带架子是120MM宽的U型钢或槽钢做的，带支腿3.型号B650---------ea皮带宽度---650mm皮带长度--- 12-20m电动机---5.5KW, 含齿轮箱，链式连接/V皮带连接皮带轴承是密封的配件型号：传动辊：Ф400*750 改向辊：Ф320*750 上托辊：Ф89*240 下托辊：Ф89*750皮带厚度是10MM，5层帆布带皮带架子是120MM宽的U型钢或槽钢做的，带支腿4.型号B500---------ea皮带宽度---500mm皮带长度--- 12-20m电动机---4KW, 含齿轮箱，链式连接/V皮带连接皮带轴承是密封的配件型号：传动辊：Ф320*600 改向辊：Ф219*600 上托辊：Ф89*190 下托辊：Ф89*600皮带厚度是10MM，5层皮带架子是100MM宽的U型钢或槽钢做的，带支腿。
皮带输送机技术参数明细表
大型矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3 DT(II)A型固定带式输送机-----------------------------------------5 TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7 SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9 DX系列钢绳芯带式输送机----------------------------------------10 带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90、DTL100/63/2*75、DTL100/63/2*55、DTL100/63/160、DTL100/63/132、DTL100/63/110、DTL100/63/90、DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、DTL80/40/2*110、DTL80/40/2*90、DTL80/40/2*75、DTL80/40/2*55、DTL80/40/160、DTL80/40/132、DTL80/40/110、DTL80/40/90、DTL80/40/75、DTL80/40/55、DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、DTL65/30/55、DTL65/30/37、DTL65/25/30、DTL65/25/22、DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
某运输大巷胶带输送机参数初计
某运输大巷胶带输送机参数初计我矿某运输大巷设计长度将近2000米，含有104米上山斜巷，坡度15°和5°不等，其余多平巷，上运水平高差12米，平均倾角0.3438°。
胶带输送机为采区运输服务，运送原煤、矸石等物料至煤仓，运输能力800t/h。
一、原始参数：根据已有原始资料，初步选定使用通用固定式带式输送机（STJ）。
设计运输能力：800t/h, 运输距离：2000m, 输送倾角：0.3437°, 原煤松散密度：0.9t/m3, 煤最大块度：300mm，煤动态堆积角：20°，带速：2.5m/s。
二、基本参数计算1、选择机型：根据已有原始资料，初步选定使用通用固定式带式输送机（STJ）。
2、带速与带宽的选择：根据实际情况，与环境特点，初步选择带速为2.5m/s。
（1）满足设计运输能力的带宽B1：式中Q 设计运输能力，800t/h；B1 满足涉及运输能力的输送带宽度，m；K 物料断面系数,按动堆积角20°呈槽形计算，取385；v 输送带运行速度，2.5m/s；γ 物料的散状密度，t/m3；c 倾角系数取1。
（2）满足物料块度条件的带宽B2：对于为筛分物料B2≥2ama x+200B2≥2·amax+200=2×200+200=800mm式中amax 物料中最大块度的长尺寸，300mm；B2 满足块度条件的输送带宽度，mm。
实际确定带宽度B=max{1000B1，B2}，所以选1000mm带宽输送带。
（3）目前我国通用的输送带分为以下几种:钢丝绳芯带、整体带芯阻燃带、塑料输送带、尼龙分层输送带等。
由于考虑到为固定用输送机，且井下运输距离长，输送量较大，所以通过各类特性参数和技术特性初选PVG整体带芯阻燃输送带，强度好，防撕裂，阻燃，是煤矿井下用带式输送机首选带型。
初选输送带如下：输送带型号：PVG1800输送带带宽：1000mm带质量：qd=19.5kg/m2计算输送带许用张力：对于整体带芯带Se 输送机许用张力，N；σd 带芯拉断强度，N/mm；B 输送带宽度，mm；m 输送带安全系数。
带式输送机的原始技术参数
1、带式输送机的原始技术参数带式输送机的原始技术参数如下表：2、带式输送机驱动功率计算2.1 驱动形式的确定驱动装置是带式输送机的动力传递机构。
一般由电动机、联轴器、减速器及驱动滚筒组成。
根据不同的使用条件和工作要求，带式输送机的驱动方式，可分单电机驱动、多电机驱动、单滚筒驱动、双滚筒驱动和多滚筒驱动几种，如下表。
表本次设计选用电动滚筒传动型式，单电机单滚筒驱动。
2.2 运行阻力与逐点张力计算法输送带的张力包括有拉紧装置所形成的初张力，克服各种阻力所需要的张力及由动载荷所产生的张力。
2.2.1 输送带运行阻力运行阻力分为直线段、曲线段及其他附加阻力，现分别叙述：（1）直线段运行阻力如图2－2所示，运行阻力包括两部分，一部分是摩擦阻力；一部分是由下滑力(自重分力)引起的阻力。
由摩擦力引起的阻力总是为正，但由下滑力引起的阻力在此段输送带向上运行时为正，向下为负。
图 1承载段(或称为重段)运行阻力为： z F =正压力×阻力系数±下滑力 因为 正压力=βcos )(0gL q q q tz ++下滑力=()βsin 0gL q q +所以运行阻力计算综合该机各类特性参数和技术特性，考虑到输送量中等，运输距离较短，带宽为800mm,且为固定用输送机，为此可以初选输送带如下：尼龙带胶带型号:NN-200，σ=200 N/m ，输送带每米质量6.100=q ㎏/m 。
初选层数Z=5 覆盖胶厚度=3+1.5 mm 胶带总厚度=8.8 mm ，接头采用硫化接头（1）承载段运行阻力的计算()()[]g L q q Lw q q q F z tz z ββsin cos 00+±++=物流每米质量：56.55236004000003600=⨯==νQ q ㎏/m(托辊直径的大小与带宽及被运送物料的松散比重和块度有关。
被运物料的松散比重和块度越大，托辊的直径亦应越大。
托辊直径增大，其重量也相应增大，但同时使胶带的运转条件改善，促使胶带的运行阻力系数减小。
皮带输送机技术参数明细表
大型矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3 DT(II)A型固定带式输送机-----------------------------------------5 TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7 SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9 DX系列钢绳芯带式输送机----------------------------------------10 带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90、DTL100/63/2*75、DTL100/63/2*55、DTL100/63/160、DTL100/63/132、DTL100/63/110、DTL100/63/90、DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、DTL80/40/2*110、DTL80/40/2*90、DTL80/40/2*75、DTL80/40/2*55、DTL80/40/160、DTL80/40/132、DTL80/40/110、DTL80/40/90、DTL80/40/75、DTL80/40/55、DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、DTL65/30/55、DTL65/30/37、DTL65/25/30、DTL65/25/22、DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
带式输送机技术范本
带式输送机技术规范1 作业和气候条件1.1作业条件输送系统带式输送机全部室内作业。
转载站、带式输送机走廊采暖工作制度：每天工作3班，每班8小时。
1.2环境条件大路煤炭物流园区项目地址位于准格尔旗大路镇前房子乡，准格尔煤田的北部。
东距黄河仅2.5km。
本区属大陆性干旱气候，冬季严寒，夏季温热而短暂，寒暑变化剧烈，昼夜温差大，年蒸发量大于降水量，属缺水干旱地区。
温度最高39.50℃最低-36.3℃年平均 5.3℃～7.6℃抗震设防烈度7度。
2 机械设备技术说明2.1系统概述大路煤炭物流配送中心生产系统，由采样和称重计量系统、储煤场系统、带式输送机运输系统等组成。
生产系统平面布置示意图见图2-1-1。
大路煤炭物流配送中心储煤场，主要收集周边地方中、小型煤矿生产的原煤。
自卸卡车经运煤专用公路进入大路煤炭物流配送中心，在地磅房处经取样、称重计量后进入储煤场卸载，卸载后的空车经地磅房称重计量后离场。
1号储煤场内储存的原煤由煤堆下受煤暗道内的圆盘振动给料机给入暗道受煤101带式输送机，经102带式输送机转载至103带式输送机运往不连沟矿井选煤厂原煤仓至筛分破碎车间带式输送机。
2.2带式输送机的主要技术参数及技术特征2.2.1主要技术参数输送物料毛煤粒度≤300mm输送能力额定输送能力1200t/h最大输送能力2000t/h带宽1400mm带速 3.15m/s承载托辊组槽角35°间距1200mm下托辊组槽角10°间距3000mm缓冲托辊组槽角35°间距400mm2.2.2带式输送机技术特征带式输送机技术特征表见表2-2-1。
2.3技术要求2.3.1 一般要求a. 卖方提供的设备必须符合设计图纸和技术要求，符合现行的最新国家标准和规范,采用优质、全新的材料和先进工艺进行制造。
b. 机械设备和材料，露天作业的设备必须保证在最低工作温度-25℃正常可靠正常作业、在环境温度范围不应有任何损坏，特别是主要承载部件的材料、润滑等要有足够的可靠性。
带式输送机参数
B=800mm YB2-335L2-4
315KW 40KW 315KW
NSH160F45CII
JS40
NSH160F45CII
45
24.564
45
NJ(原 NYD）300
制动器 型号
矿用隔爆真空软起动器
矿用带式输送 机保护装置
带式输送机盘丝 制动装置
滚筒
型号
型号
型号
传动滚筒 改向滚筒
YWZ5-500/201 QBR-400/660
型号
物料
种类 粒度
比重
运量
胶带机
带速
机长
倾角
DTL100/20/280X 煤 0-300mm 0.9t/m3 200t/h 1.6m/s 460m
―17°
DTL100/30280X 煤 0-300mm 0.9t/m3 300t/h 1.6m/s 2500m 0°
DTL100/20/280S 煤 0-300mm 0.9t/m3 200t/h 1.6m/s 460m
1150
YWZ5-500/201 QBR-400/660
ZJZ-SI
Φ1000× Φ500×
1150
1150
YWZ5-500/201 QBR-400/660
ZJZ-SI
YWZ5-500/201 QBR-400/660
ZJZ-SI
YWZ5-500/201 QBR-400/660
ZJZ-SI
YWZ5-630/201 KDBR1-550/660BP ZJYL400
Φ1200× 950 Φ500× 950 Φ1200× 950
Φ800× 950
Φ800× 950
Φ1200× 1150 Φ1200× 950
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、带式输送机的原始技术参数
带式输送机的原始技术参数如下表：
2、带式输送机驱动功率计算
2.1 驱动形式的确定
驱动装置是带式输送机的动力传递机构。
一般由电动机、联轴器、减速器及驱动滚筒组成。
根据不同的使用条件和工作要求，带式输送机的驱动方式，可分单电机驱动、多电机驱动、单滚筒驱动、双滚筒驱动和多滚筒驱动几种，如下表。
表
本次设计选用电动滚筒传动型式，单电机单滚筒驱动。
2.2 运行阻力与逐点张力计算法
输送带的张力包括有拉紧装置所形成的初张力，克服各种阻力所需要的张力及由动载荷所产生的张力。
2.2.1 输送带运行阻力
运行阻力分为直线段、曲线段及其他附加阻力，现分别叙述：
（1）直线段运行阻力
如图2－2所示，运行阻力包括两部分，一部分是摩擦阻力；一部分是由下滑力(自重分力)引起的阻力。
由摩擦力引起的阻力总是为正，但由下滑力引起的阻力在此段输送带向上运行时为正，向下为负。
图 1
承载段(或称为重段)运行阻力为： z F =正压力×阻力系数±下滑力 因为 正压力=βcos )(0gL q q q tz ++
下滑力=()βsin 0gL q q +
所以
运行阻力计算
综合该机各类特性参数和技术特性，考虑到输送量中等，运输距离较短，带宽为800mm,且为固定用输送机，为此可以初选输送带如下：
尼龙带胶带型号:NN-200，σ=200 N/m ，输送带每米质量6.100=q ㎏/m 。
初选层数Z=5 覆盖胶厚度=3+1.5 mm 胶带总厚度=8.8 mm ，接头采用硫化接头
（1）承载段运行阻力的计算
()()[]g L q q Lw q q q F z tz z ββsin cos 00+±++=
物流每米质量：56.552
3600400000
3600=⨯==
νQ q ㎏/m
(托辊直径的大小与带宽及被运送物料的松散比重和块度有关。
被运物料的松散比重和块度越大，托辊的直径亦应越大。
托辊直径增大，其重量也相应增大，但同时使胶带的运转条件改善，促使胶带的运行阻力系数减小。
高速输送机用托辊的直径应适当增大，使托辊的转速和振动减小，以避免轴承过早地损坏)
因为ν=2s m ，根据《运输机械设计选用手册（上）》表2—42和表2—26，选用上托辊型
φ108，L=315㎜，轴承型号为4G205。
由《运输机械设计选用手册（上）》表2－70查得单个上托辊转动部分质量kg q tz 53.3'
= 故可算得承载段托辊每米质量为177.102
.14
53.3'=⨯==
tz tz tz l q q ㎏/m
查表2—1，04.0=z ω(托辊阻力系数)，代入z F 表达式得：
()()[]
()m
kN F z 6655.281.9548.242162.29 81
.921sin 23.106.1056.5521cos 04.023.10177.106.1056.55=⨯+=⨯⨯⨯++⨯⨯⨯++=
tz G ——承载段托辊组转动部分质量，㎏； tz l ——承载段托辊组间距，m ；
tz ω——承载段托辊组运行阻力系数；
L ——输送带沿倾角方向上的长度，m ；
当承载段向上运行时，下滑力为正；向下运行时，下滑力为负。
(2)回空段运行阻力的计算 输送带回空段阻力为：
()[]g L q Lw q q F k tk k ββμsin cos 0+=
由《运输机械设计选用手册(上)》表2—50，选用下托辊的型号为Φ108，L=950㎜， 式中 tk q ——回空段托辊组每米转动部分质量，㎏； tk l ——回空段托辊组间距，m ；
k ω——回空段托辊组运行阻力系数，㎏/m 。
当承载段向上运行时，回空段是向下运行的。
此时，回空段向下滑力为负；反之，回
带速确定为 2.0m/s (DT(A)型带式输送机设计手册) 1、 输送量的确定
带式输送机的输送量可以用体积输送量和质量输送量来表示，它受到运行输送带上的装料截面面积的影响，装料截面面积则取决于输送带的堆积角及装料条件。
物料堆积密度γ=0.8t/m 3
,
按小时输送量确定：Q=3600Av γCst
档β=6°时，Cst=0.98(选择的是槽型物料堆积截面) 故所选的槽型物料堆积截面面积：
2709.098
.08.023600400
3600m Cst Q A =⨯⨯⨯=≥
νγ
在B=800mm ， 20=ρ时，对应表(TD75型带式输送机设计资料)所列槽角，在此
选择槽角 40=λ，此时2
071
.0m A =，(槽角选择45°时余量较大一下) 实际7808.40098.08.02071.036003600=⨯⨯⨯⨯==Cst A Q νγ
2、 初选输送带
我国目前生产的输送带有以下几种:尼龙分层输送带、塑料输送带、整体带芯阻燃带、钢 丝绳芯带等。
在输送带类型确定上应考虑如下因素：
1)为延长输送带使用寿命，减小物料磨损，尽量选用橡胶贴面，其次为橡塑贴面和塑料 贴面的输送带；
2)在同等条件下优先选择分层带，其次为整体带芯和钢丝绳芯带；
3)优先选用尼龙、维尼龙帆布层带。
因在同样抗拉强度下，上述材料比棉帆布带体轻、 带薄、柔软、成槽性好、耐水和耐腐蚀；
4)覆盖胶的厚度主要取决于被运物料的种类和特性，给料冲击的大小、带速与机长，输 送石炭石之类的矿石，可以加厚2mm 表面橡胶层，以延长使用寿命。
输送带的品种规格符合《GB/T 4490—1994运输带尺寸》、《GB/T 7984—2001输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带》和《GB/T9770—2001 普通用途钢丝绳芯输 送带》的规定，见下表(带式输送机毕业设计说明书01表3-4)
综合该机各类特性参数和技术特性，考虑到输送量中等，运输距离较短，带宽为800mm,且为固定用输送机，为此可以初选输送带如下：282641334
尼龙带 胶带型号:NN200，σ=200 N/m
初选层数Z=5 覆盖胶厚度=3+1.5 mm 胶带总厚度=8.8 mm ，接头采用硫化接头
3、 传动滚筒
传动滚筒的直径和长度符合《GB/T988—1991带式输送机滚筒基本参数与尺寸》的规定。
、输送带长度计算
带式输送机布置示意图见图1－1(a)。
(论文) 输送带长度计算公式为：
L0＝2L+0.5π(D1+D2+．．．+Di)+AN+Lr （2.4） 其中，L0－输送带长度，m ； L －带式输送机长度，m ； D1+D2+．．．+Di －传动滚筒、张紧滚筒及主要改向滚筒直径，m ； A －接头长度，m ；
N －接头数目，按100m 一个接头； Lr －输送带增加的长度，m 。
故有输送带长度为：
L0＝2×300+0.5×π×1.845+0.8×4+0＝606m
每小时输送量Q=453t/h [通用带式输送机设计]
Z＝5，输送带采用硫化胶接方式，驱动滚筒直径可按下式计算：D=125Z=625mm 查表1—8，得驱动滚筒标准直径D=630mm。
