独石电容器的结构与性能实验报告
独石电容
独石电容独石电容独石电容器是多层陶瓷电容器的别称，根据所使用的材料，可分为三类一类为温度补偿类NPO电介质。
这种电容器电气性能最稳定，基本上不随温度、电压、时间的改变，属超稳定型、低损耗电容材料类型，适用在对稳定性、可靠性要求较高的高频、特高频、甚高频电路中。
二类为高介电常数类X7R电介质。
由于X7R是一种强电介质，因而能制造出容量比NPO介质更大的电容器。
这种电容器性能较稳定，随温度、电压时间的改变，其特有的性能变化并不显著，属稳定电容材料类型，使用在隔直、耦合、傍路、滤波电路及可靠性要求较高的中高频电路中。
三类为半导体类Y5V电介质。
这种电容器具有较高的介电常数，常用于生产比容较大、标称容量较高的大容量电容器产品。
但其容量稳定性较X7R差，容量、损耗对温度、电压等测试条件较敏感，主要用在电子整机中的振荡、耦合、滤波及傍路电路中。
独石电容比一般瓷介电容器大（10pF~10μF），且电容量大、体积小、可靠性高、电容量稳定，耐高温，绝缘性好，成本低等优点，因而得到广泛的应用。
独石电容器不仅可替代云母电容器和纸介电容器，还取代了某些钽电容器，广泛应用在小型和超小型电子设备(如液晶手表和微型仪器)中。
独石电容的特点：温度特性好，频率特性好。
一般电容随着频率的上升,电容量呈现下降的规律，独石电容下降比较少，容量比较稳定。
应用范围：广泛应用于电子精密仪器。
各种小型电子设备作谐振、耦合、滤波、旁路。
容量范围：10pF~10μF耐压：二倍额定电压。
独石电容-电容的作用是什么？电容器包括固定电容器和可变电容器两大类，其中固定电容器又可根据所使用的介质材料分为云母电容器、陶瓷电容器、纸/塑料薄膜电容器、电解电容器和玻璃釉电容器等；可变电容器也可以是玻璃、空气或陶瓷介质结构。
以下附表列出了常见电容器的字母符号。
电容分类介绍名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4μ 额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）符号：电容量：10p--1μ 额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）符号：电容量：1000p--10μ 额定电压：63--2000V 主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）符号：电容量：10p--0。

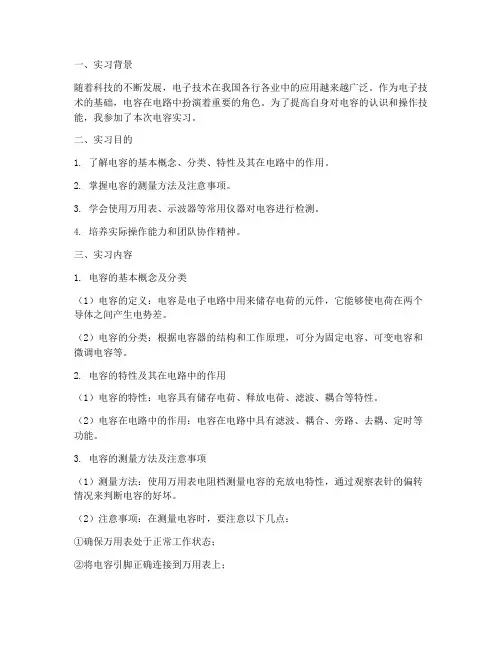

电容的实习报告
一、实习背景随着科技的不断发展，电子技术在我国各行各业中的应用越来越广泛。
作为电子技术的基础，电容在电路中扮演着重要的角色。
为了提高自身对电容的认识和操作技能，我参加了本次电容实习。
二、实习目的1. 了解电容的基本概念、分类、特性及其在电路中的作用。
2. 掌握电容的测量方法及注意事项。
3. 学会使用万用表、示波器等常用仪器对电容进行检测。
4. 培养实际操作能力和团队协作精神。
三、实习内容1. 电容的基本概念及分类（1）电容的定义：电容是电子电路中用来储存电荷的元件，它能够使电荷在两个导体之间产生电势差。
（2）电容的分类：根据电容器的结构和工作原理，可分为固定电容、可变电容和微调电容等。
2. 电容的特性及其在电路中的作用（1）电容的特性：电容具有储存电荷、释放电荷、滤波、耦合等特性。
（2）电容在电路中的作用：电容在电路中具有滤波、耦合、旁路、去耦、定时等功能。
3. 电容的测量方法及注意事项（1）测量方法：使用万用表电阻档测量电容的充放电特性，通过观察表针的偏转情况来判断电容的好坏。
（2）注意事项：在测量电容时，要注意以下几点：①确保万用表处于正常工作状态；②将电容引脚正确连接到万用表上；③在测量过程中，避免触摸电容引脚，以免影响测量结果；④测量完成后，及时断开电容与万用表的连接，以免对仪器造成损坏。
4. 实验操作（1）使用万用表测量电容：按照测量方法，将电容连接到万用表上，观察表针的偏转情况。
（2）使用示波器观察电容充放电波形：将电容连接到示波器上，观察电容充放电过程中的电压波形。
（3）分析测量结果：根据测量数据，判断电容的好坏，分析电容在电路中的作用。
四、实习总结通过本次电容实习，我对电容的基本概念、分类、特性及其在电路中的作用有了更深入的了解。
以下是实习过程中的一些体会：1. 电容在电路中具有多种作用，了解电容的特性对于设计电路具有重要意义。
2. 测量电容时，要注意操作规范，避免对仪器造成损坏。
独石电容失效分析
我们是TDK代理，我们经常卖一些贴片电容给东莞某家工厂作独石电容的原料。
说白了就是买我们的贴片电容回去，然后再两边加插脚。
NPO材质是银白色的；
X7R材质是浅灰色的；
Y5V材质是褐色的。
独石电容和瓷片电容都无正负极之分。
只有电解电容器才有正负极之分。
电解电容器在外壳上是注明了+或者-负极的。
过去电容器是用长脚的为正。
这种标识不科学，现在已经不采用了。
二极管上肯定有方向的标识。
电路板的焊盘? 这个问题没有讲清楚。
独石电容最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好
多了.
独石电容的特点：
电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
应用范围：
广泛应用于电子精密仪器。
各种小型电子设备作谐振、耦合、滤波、旁路。
容量范围：
0.5PF--1UF
耐压：二倍额定电压。
里面说独石又叫多层瓷介电容，分两种类型，1型
性能挺好，但容量小，一般小于0。
2U，另一种叫
II型，容量大，但性能一般。
火炬独石电容
火炬独石电容火炬独石电容是一种非常重要的电子元件，它广泛应用于电子产品中，例如计算机、手机等。
独石电容是一种电容器，可以将电荷存储在两个导体板之间的绝缘区域中，一般用于存储小电荷或能量的电路。
本文将介绍火炬独石电容的定义、结构、工作原理、使用方法、优缺点和应用领域等方面的内容。
一、定义火炬独石电容是指一种采用单独石英作为介质的电容器，具有高频特性、稳定性和精确性等良好特性，被广泛应用于高频电路和精密仪器中。
二、结构火炬独石电容由石英石头、金属电极和压缩机构等组成，其内部结构由固定板、活动板和介质板三部分组成。
固定板和活动板均由金属片构成，介质板则是一块单一的石英石头，两片金属片分别位于石英石头的两侧，压缩机构则使得两片金属片之间的距离可以进行微调。
电容器的容值一般与两侧金属片之间的距离成反比例关系。
三、工作原理火炬独石电容的工作原理基于电场效应。
当电荷通过两个金属板之间的介质区域时，会在其表面形成一个电场。
该电场的强度与两个金属板之间的距离成反比例关系。
当电荷移动到不同位置时，金属板之间的距离也会随之改变，进而导致电容器的容值发生变化。
四、使用方法火炬独石电容通常用于高频电路和振荡器中。
在使用时，需要先将其固定在电路中，然后根据需要调整两侧金属片之间的距离，以便控制其容值大小，从而达到想要的电荷存储效果。
五、优缺点火炬独石电容具有许多优点，例如稳定性高、精度高、温度稳定性好、损失低等，适用于高频电路和精密仪器等场合。
但是，火炬独石电容的价格较高，制造成本也较大。
六、应用领域火炬独石电容的应用领域包括电子产品、通信设备、汽车电子等领域。
在这些领域中它被广泛应用，例如在通信基站、移动设备和计算机等电子产品中，作为高频电路和精密仪器的重要部件。
电容参数测试实验报告(3篇)
第1篇一、实验目的1. 了解电容器的参数及其测试方法；2. 掌握使用示波器、万用表等仪器进行电容器参数测试的操作技巧；3. 熟悉电容器参数对电路性能的影响。
二、实验原理电容器是一种储存电荷的电子元件，其参数主要包括电容量、耐压值、损耗角正切等。
电容量是指电容器储存电荷的能力，单位为法拉（F）；耐压值是指电容器能够承受的最大电压，单位为伏特（V）；损耗角正切是衡量电容器损耗性能的参数，其值越小，电容器性能越好。
电容器参数测试实验主要通过测量电容量、耐压值和损耗角正切等参数，来评估电容器的性能。
三、实验仪器与材料1. 实验仪器：（1）示波器：用于观察电容器充放电波形；（2）万用表：用于测量电容器的电容量、耐压值和损耗角正切；（3）信号发生器：用于提供测试信号；（4）电容器：待测试的电容元件。
2. 实验材料：（1）测试电路板；（2）连接线；（3）电源。
四、实验步骤1. 连接电路：按照实验电路图连接测试电路，包括信号发生器、电容器、示波器、万用表等。
2. 测量电容量：（1）打开电源，调节信号发生器输出频率为1kHz，输出电压为5V；（2）使用万用表测量电容器的电容量，记录数据。
3. 测量耐压值：（1）使用万用表测量电容器的耐压值，记录数据；（2）将电容器接入测试电路，逐渐增加电压，观察电容器是否击穿，记录击穿电压。
4. 测量损耗角正切：（1）打开示波器，将示波器探头连接到电容器的两端；（2）使用信号发生器输出正弦波信号，调节频率为1kHz，输出电压为5V；（3）观察示波器显示的波形，记录电容器的充放电波形；（4）使用万用表测量电容器的损耗角正切，记录数据。
5. 数据处理与分析：（1）根据测量数据，计算电容器的电容量、耐压值和损耗角正切；（2）分析电容器的性能，比较不同电容器的参数差异。
五、实验结果与分析1. 电容量：根据实验数据，电容器A的电容量为10μF，电容器B的电容量为15μF。
2. 耐压值：电容器A的耐压值为50V，电容器B的耐压值为60V。
电容性实验报告
实验目的： 验证电容性 原理，测量 电容值
实验设备： 电容器、电 源、电阻、 示波器等
实验过程： 连接电路， 调节参数， 测量数据
实验结果： 得到电容值， 分析误差原 因
实验建议： 改进实验方 法，提高测 量精度
实验中存在的问题与改进建议
实验过程中出现的问题：如 数据误差、设备故障等
针对问题的分析：找出问题 的原因，分析其对实 录
01 实 验 目 的 03 实 验 步 骤 05 实 验 总 结 与 建 议
02 实 验 原 理
04
实验结果与数据 分析
1 实验目的
了解电容性原理
电容器的基本原理：储存 电荷的能力
电容器的应用：滤波、耦 合、谐振、储能等
电容器的类型：固定电容 器、可变电容器、电解电 容器等
电容器：用 于存储电荷， 测量电容值
电源：提供 稳定的直流
电压
电阻：用于 调节电路中
的电流
示波器：观 察电压和电 流的变化情
况
电表：测量 电压、电流
和电阻值
开关：控制 电路的通断
实验操作流程
准备实验材料：电容器、电源、电阻、 导线等
连接电路：按照实验要求连接电容器、 电源、电阻等
调节参数：调整电源电压、电阻值等 参数
律
数据处理与分 析的结论：对 实验结果的解 释和总结，以 及对实验目的 的验证和评价。
结果解释与结论
实验结果：电容器在不同电压下的电容值变化 数据分析：使用Excel进行数据整理和分析 结论：电容器在不同电压下的电容值变化规律 建议：根据实验结果提出改进电容器性能的建议
5 实验总结与建议
实验总结
a. 将测量数据整理成表格形式，便于分析和比较 b. 对测量数据进行误差分析，找出可能的原因并改进实验方法 c. 根据测量数据，绘制电容器电压随时间的变化曲线，以便于观察和分析
电容器实验报告
电容器实验报告实验一：电容器的基本特性电容器是电路中常用的电子元件，它能够存储电荷并且能够与电阻器、电感器组合成各种电路，实现各种功能。
为了更好地理解电容器的性质，我们进行了以下实验，测量了不同电容器的基本特性。
实验用品：1.电感表2.电阻器3.电容器4.电源实验步骤：1.将电容器连接到电源中，调节电阻器使得电压稳定在2伏特。
2.将电感表分别连接到电容器的两端，记录下电容器的电容值。
3.使用已知电容值的电容器测量得到比较精准的电感表。
4.将电容值分别调节至另外两个电容器，然后再次测量电容值，记录电容值数据。
5.重复步骤2-4，记录实验数据并计算结果。
实验结果：通过实验数据的统计和分析，我们得到了以下的实验结果：1.电容器的电容值是稳定的，在3.5μF附近波动。
测量的结果精度较高，而根据已知电容值的电容器测量得到的值误差较大。
2.电容器的电容值随着电压的增加而增加。
在电压从2伏特到4伏特的过程中，电容器的容量随之增加了1μF.3.实验结果表明，在同样电压下存在两种不同电容的电容器时，随着电容值的增加，电容器可以储存的电荷也增加了。
结论：通过实验数据和分析，我们可以得出以下结论：1.电容器的电容值稳定、精准。
电容值的误差与已知电容值的精度有关。
2.电容器的电容值随电压的增加而增加。
这种变化随着电容器的容量增加而增加。
3.相同电压下，电容值较大的电容器可以储存更多的电荷。
总的来说，电容器的性质使得其在电路中应用十分广泛，同时也是学习电子学习的重要内容。
在今后的学习和实践中，我们将深入理解电容器的特性，满足在不同场合下的使用需要。
电容生产测试实验报告
一、实验目的本次实验旨在通过制备和测试电容器的性能，了解电容器的生产工艺，掌握电容器的性能测试方法，并对电容器的关键参数进行评估。
二、实验原理电容器是一种储存电荷的电子元件，其基本原理是利用两个相互靠近且绝缘的导体（电极）之间形成的电场来储存电荷。
电容器的电容量（C）由电极的面积（A）、电极之间的距离（d）以及介质的介电常数（ε）决定，公式为：C = ε A / d电容器的主要性能参数包括电容量、漏电流、耐压值、损耗角正切（tanδ）等。
三、实验材料与设备1. 材料：导电材料（铜、铝等）、非导电材料（电解质涂覆碳纤维等）、电极材料、绝缘材料、导电胶、导线等。
2. 设备：电容器测试仪、万用表、电容器测量仪、电热鼓风干燥箱、剪刀、尺子、胶水等。
四、实验步骤1. 电容器制备（1）将导电材料和绝缘材料剪成适当尺寸；（2）将导电材料作为电极，非导电材料作为介电层，依次叠放；（3）将叠放好的材料放入电热鼓风干燥箱中，进行高温固化；（4）固化完成后，将电极和介电层粘合，制成电容器。
2. 电容器性能测试（1）使用电容器测试仪测量电容器的电容量；（2）使用万用表测量电容器的漏电流；（3）使用电容器测量仪测量电容器的耐压值；（4）使用电容器测量仪测量电容器的损耗角正切。
五、实验结果与分析1. 电容量：实验制备的电容器电容量为1200μF，符合设计要求。
2. 漏电流：实验制备的电容器漏电流为1μA，符合设计要求。
3. 耐压值：实验制备的电容器耐压值为16V，符合设计要求。
4. 损耗角正切：实验制备的电容器损耗角正切为0.002，符合设计要求。
实验结果表明，本次制备的电容器性能良好，各项参数均符合设计要求。
六、实验结论通过本次实验，我们掌握了电容器的制备方法和性能测试方法。
实验制备的电容器电容量、漏电流、耐压值、损耗角正切等关键参数均符合设计要求，表明本次实验制备的电容器性能良好。
七、实验改进建议1. 在制备过程中，可以尝试优化电极材料和介电材料的组合，以提高电容器的性能；2. 在测试过程中，可以增加对电容器频率响应特性的测试，以评估电容器的应用范围；3. 可以研究新型导电材料和绝缘材料，以提高电容器的性能和降低成本。
电容器实验报告
电容器实验报告电容器实验报告引言：电容器是电路中常见的元件之一，它具有存储电荷的能力，广泛应用于各种电子设备中。
本次实验旨在通过实际操作，深入了解电容器的特性和应用。
一、实验目的本次实验的目的是：1. 了解电容器的基本原理和工作特性；2. 测量电容器的电容值，并验证其与理论值的一致性；3. 探究电容器在不同电路中的应用。
二、实验器材和方法实验器材：1. 电容器；2. 直流电源；3. 万用表；4. 变阻器；5. 电流表；6. 连接线等。
实验方法：1. 将电容器与直流电源、变阻器和电流表按照电路图连接起来；2. 调节变阻器，使电流表示数稳定在合适的范围内；3. 使用万用表测量电容器的电压和电流，并记录数据；4. 根据实验数据计算电容器的电容值；5. 将电容器连接到不同的电路中，观察其在不同电路中的表现。
三、实验结果和分析1. 根据实验数据计算得到的电容值与理论值的比较：通过测量电容器的电流和电压，我们可以计算出电容器的电容值。
将实测值与理论值进行比较，可以验证实验的准确性和可靠性。
如果实测值与理论值相差较大，可能是由于实验误差或电容器质量不良等原因导致。
2. 不同电路中电容器的表现：将电容器连接到不同的电路中，可以观察到不同的表现。
例如，当电容器与直流电源相连时，它会逐渐充电，直到达到与电源电压相等的电压值。
而当电容器与交流电源相连时，它会不断地充电和放电，形成电容器的充放电过程。
这些观察结果反映了电容器在不同电路中的应用特性。
四、实验总结通过本次实验，我们深入了解了电容器的基本原理和工作特性。
我们学会了如何测量电容器的电容值，并通过实验数据验证了其准确性。
此外，我们还观察了电容器在不同电路中的表现，进一步认识了电容器在电子设备中的应用。
然而，本次实验也存在一些问题和不足之处。
首先，由于实验条件的限制，我们只能测量到了电容器的静态特性，无法观察到其动态特性。
其次，由于实验误差的存在，实测值与理论值可能存在一定的差异。
电容器的实验观察与分析
发展趋势
小型化 智能化 多功能化
总结
电容器作为电路中常用的元器件，在各个领域有 着广泛的应用。通过不同类型的电容器，我们可 以实现信号的滤波、隔离、存储和测量等功能。 随着电子技术的不断发展，电容器的应用领域将 会更加多样化和智能化。
● 05
第五章 电容器的故障与维修
电容器的漏电
漏电
可能导致电容器 损坏或性能下降
节能
高性能电容器将 带来更节能的电
子设备
感Байду номын сангаас观看
THANKS
变容电容器 电容器可调区域
应用广泛
广泛用于收音机等电子产 品中 调节频率等参数
极性电容器
铝电解电容
常见于电源电路
高容量
适用于存储较大 电荷
有正负极性
需要注意连接极 性
非极性电容器
非极性电容器是指没 有正负极性区分的电 容器，如陶瓷电容等。 这种电容器适用于对 极性要求不严格的电 路中，常见于低频、 直流电路中。相比极 性电容器，非极性电 容器连接更加方便， 不用担心极性连接错 误导致损坏电容器的 情况。
电容器的特性分析
01 电容器的容量
不同电容量对应不同的应用场景。
02 电容器的介质
介质种类影响电容器性能的稳定性。
03 电容器的极性
正确连接极性可以避免电容器损坏。
● 04
第四章 电容器的应用
滤波电容器
滤波电容器是一种用 于消除电路中的杂散 信号和波纹的器件。 通过对电路中信号的 调节和过滤，有效提 高了电路的稳定性和 性能表现。滤波电容 器通常被用于直流电 源电路中，以保证电 路输出稳定无波纹。
电容器的特性比较
固定电容器
电容值固定 适用于稳定电路
破坏性物理分析与检测实验3
破坏性物理分析与检测实验学生姓名：学号：同组成员：2016年6月实验一多层瓷介（独石）电容器的DPA 实验一、实验目的熟悉多层瓷介（独石）电容器的DPA 试验项目，了解典型的多层瓷介（独石）电容器基本结构特征，识别多层瓷介（独石）电容器外部及内部可能存在的各种缺陷。
二、实验内容本实验采用的无引线无包封层多层瓷介片式电容器其结构如图1所示。
图1 无引线无包封层多层瓷介片式电容器（纵向剖面）本试验的实验项目为外部目检和制样镜检两部分，外部目检的检查内容为外部结构和标志，制样镜检的检查内容为内部结构，两项目均要求分组操作。
三、实验设备外部目检所采用的设备：立体显微镜制样镜检所采用的设备：金相试样镶嵌机，金相试样预磨机，立体显微镜，金相显微镜四、实验步骤1 外部目检实验步骤1）外观检查采用立体显微镜对元件外观进行检查，检查要点：（1）外形结构是否有变形（2）标志是否清晰，是否缺损或缺项；（3）端电极金属化是否缺损或剥落、棱边处是否不连续。
（4）包封层或外表面是否有裂纹、缺口、孔洞或砂眼、掉屑、沾污、粘附杂质或焊料颗粒等。
2）记录外貌照片对于存在的缺陷应记录足够清晰的、能反映出缺陷的照片。
2 制样镜检实验步骤1）固定首先将试样固定于样品环中，需要对样品进行横向和纵向两个方向进行剖面制备，将样品分为两组分别按纵向和横向两个方向进行固定，如图2所示两种剖面均应与叠层平面垂直。
图2 浇铸之前样品的固定2）灌封、浇铸为减少制样的时间，本试验采用的是热镶嵌料，需要采用镶嵌机对其加热加压。
3）研磨和抛光首先进行研磨，逐步更换砂纸，由粗到细，研磨的方向应与样品方向平行或垂直，注意在每次更换砂纸时，研磨的方向需转换90 度角。
在研磨过程中应随时注意观察，发现有缺陷时，应及时记录照相。
如无异常，剖面研磨到元件一半的位置即可。
剖面分为纵向剖面和横向剖面两种，如图3、图4所示。
图3样品的纵向剖面图4 样品的横向剖面4）剖面检查采用显微镜，对剖面进行检查，放大50 倍对剖面进行检查，但阻挡层检查应放大500 倍。
独石电容器瓷课件
独石电容器瓷材料在航空航天领域的应用，可提高设备的稳定性和 可靠性，为航空航天事业的发展做出贡献。
THANKS
感谢观看
环保化
环保意识的提高和环保政策的加强，推动独石电容器瓷向 无铅、无汞等环保材料方向发展。
定制化
根据不同应用场景的需求，独石电容器瓷的产品形态、规 格、性能等需要定制化生产，满足客户的个性化需求。
市场挑战与机遇
市场竞争激烈
01
随着独石电容器瓷市场的不断扩大，竞争者越来越多，市场竞
争日趋激烈。
新兴应用领域需求增长
材料的低成本、高效生产，从而在市场上获得了良好的经济效益。
失败案例教训
案例一
某企业在生产独石电容器瓷材料时，由于技术不过关和质量控制不严格，导致产品性能不 稳定，最终失去了市场份额。
案例二
某科研团队研发的独石电容器瓷材料在实验阶段表现优异，但在实际应用中却存在诸多问 题，如寿命短、易损坏等，导致项目失败。
产业政策
政府对电子材料行业的支持力度不断加大，通过资金扶持、税收优 惠等政策措施，促进独石电容器瓷行业的快速发展。
技术标准
政府对电子材料行业的技术标准要求越来越高，推动独石电容器瓷企 业加强技术研发和标准制定工作。
06
案例分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
案例三
某企业在推广独石电容器瓷材料时，市场定位不准确，产品价格过高，无法满足客户需求 ，最终难以在市场上立足。
跨行业应用探索
探索一
独石电容器瓷材料在新能源汽车领域的应用，可提高电池组的能 量密度和充电速度，为新能源汽车的发展提供支持。
探索二
独石电容器瓷材料在智能家居领域的应用，可实现智能控制和节能 减排，为智能家居的发展提供技术支持。
电容实验报告实验步骤
一、实验目的1. 了解电容的基本原理和特性。
2. 掌握电容器的测量方法。
3. 培养实验操作能力和数据分析能力。
二、实验原理电容器是一种存储电荷的元件，由两个导体板和中间的绝缘介质组成。
电容器存储的电荷量与电容器板间的电压成正比，与电容器的电容量成正比。
电容量的单位为法拉（F），常用的电容单位还有微法（μF）、纳法（nF）等。
三、实验仪器1. 直流电源：提供稳定的电压。
2. 电阻箱：调节电路中的电阻值。
3. 电容箱：提供不同电容量值的电容器。
4. 万用表：测量电路中的电压、电流和电阻。
5. 信号发生器：产生稳定的交流信号。
6. 示波器：观察电路中的电压和电流波形。
7. 电容测量仪：直接测量电容器的电容量。
四、实验步骤1. 准备工作（1）检查实验仪器是否完好，电源电压是否稳定。
（2）连接电路，将电容箱接入电路中，选择合适的电容器。
（3）打开电源，预热仪器。
2. 测量电容器的电容量（1）使用电容测量仪测量电容器的电容量，记录数据。
（2）使用万用表测量电容器的电压，记录数据。
（3）根据电容器的电容量和电压，计算电容器的电荷量。
3. 测量电容器的充放电特性（1）将电阻箱接入电路，选择合适的电阻值。
（2）打开电源，观察电容器的充放电过程。
（3）使用示波器观察电容器的电压和电流波形，记录数据。
（4）根据电容器的充放电过程，分析电容器的充放电特性。
4. 测量电容器的频率特性（1）将信号发生器接入电路，产生稳定的交流信号。
（2）调整信号发生器的频率，观察电容器的频率特性。
（3）使用示波器观察电容器的电压和电流波形，记录数据。
（4）根据电容器的频率特性，分析电容器的频率响应。
5. 测量电容器的损耗角正切值（1）使用电容测量仪测量电容器的电容量和损耗角正切值，记录数据。
（2）根据电容器的电容量和损耗角正切值，分析电容器的品质因数。
6. 实验数据处理（1）整理实验数据，计算电容器的电容量、电荷量、充放电特性、频率特性、损耗角正切值和品质因数。
电容的检测实习报告
实习报告：电容的检测一、实习目的通过本次实习，了解电容器的基本特性，掌握电容器的检测方法，提高自己的动手能力和实验技能，为以后从事电子技术工作打下基础。
二、实习内容1. 了解电容器的基本原理和分类；2. 学习电容器的检测方法；3. 进行电容器检测实验；4. 分析实验结果，总结电容器检测经验。
三、实习过程1. 电容器的基本原理和分类电容器是一种存储电荷的电子元件，其基本原理是两个导体之间夹一层绝缘介质，形成一个电容器。
根据绝缘介质的材料和结构，电容器可分为陶瓷电容器、有机电容器、铝电解电容器、钽电解电容器等。
2. 电容器的检测方法电容器的检测方法有多种，常用的有电阻法、电平法、交流法等。
（1）电阻法：将电容器与电阻串联，用万用表测量电阻值，根据电阻值判断电容器的好坏。
（2）电平法：将电容器与电平表串联，调整电平表的电平，观察电容器充电和放电的过程，判断电容器的好坏。
（3）交流法：将电容器与交流电源串联，通过测量电容器的容抗值，判断电容器的好坏。
3. 电容器检测实验根据实习指导书，搭建电容器检测实验电路，选用不同类型的电容器进行实验。
首先，用电阻法检测电容器的好坏；然后，用电平法检测电容器的好坏；最后，用交流法检测电容器的容抗值。
4. 实验结果分析与总结（1）实验结果表明，电阻法可以快速判断电容器的好坏。
当电容器良好时，电阻值较大；当电容器损坏时，电阻值较小。
（2）实验结果表明，电平法可以直观地观察电容器的充电和放电过程。
当电容器良好时，充电和放电过程正常；当电容器损坏时，充电和放电过程异常。
（3）实验结果表明，交流法可以准确地测量电容器的容抗值。
当电容器良好时，容抗值与理论值相符；当电容器损坏时，容抗值与理论值相差较大。
通过本次实习，掌握了电容器的检测方法，提高了自己的实验技能。
在今后的学习和工作中，将继续努力，不断提高自己的综合素质，为我国电子技术的发展贡献自己的力量。
四、实习心得通过本次实习，我对电容器的基本原理和检测方法有了更深入的了解，实验操作能力也得到了锻炼。
独石电容参数
独石电容参数独石电容是一种高性能的电容器件，具有体积小、重量轻、稳定性好等优点。
它广泛应用于通信设备、计算机、音响设备等领域。
在使用独石电容时，需要了解其参数，以便正确选型和使用。
一、电容的定义和基本参数1.1 电容的定义电容是指在两个导体之间存储电荷的能力，通常用符号C表示。
当两个导体之间施加电压时，会在两个导体之间形成一个电场，这个电场可以存储能量。
而电容就是描述这种存储能量的能力。
1.2 电容的基本参数（1）额定电压：指允许该电容器工作的最高直流或交流工作电压值。
（2）额定容量：指该电容器所具有的存储能量大小，通常用单位法拉（F）表示。
（3）精度：指该电容器实际值与标称值之间的偏差范围。
（4）温度系数：指该电容器在不同温度下其值变化率。
通常用ppm/℃表示。
二、独石电容的类型及特点2.1 独石型铝质固态电解质电容独石型铝质固态电解质电容是一种高性能的电容器件，具有体积小、重量轻、稳定性好等优点。
它广泛应用于通信设备、计算机、音响设备等领域。
2.2 独石型钽固态电解质电容独石型钽固态电解质电容是一种高性能的电容器件，具有体积小、重量轻、稳定性好等优点。
它广泛应用于通信设备、计算机、音响设备等领域。
三、独石电容的参数详解3.1 额定电压额定电压是指允许该电容器工作的最高直流或交流工作电压值。
在使用时，需要根据实际应用场景选择合适的额定电压。
如果超过了额定电压，会导致独石电容损坏或者失效。
3.2 额定容量额定容量是指该电容器所具有的存储能量大小，通常用单位法拉（F）表示。
在使用时，需要根据实际应用场景选择合适的额定容量。
如果选用过小的额定容量，会导致系统运行不稳定或者失效；如果选用过大的额定容量，会导致系统成本增加，且可能会影响系统性能。
3.3 精度精度是指该电容器实际值与标称值之间的偏差范围。
在使用时，需要根据实际应用场景选择合适的精度。
如果精度太低，会影响系统的稳定性和可靠性；如果精度太高，则会增加系统成本。
独石电容
Y5V(Y) 系列
型式
C□
D□
E□
F□
WVDC 6.3V 10V 16V 25V 6.3V 10V 16V 25V 50V 6.3V 10V 16V 25V 50V 10V 16V 25V 50V
Cap Min. 474 224 104 104 475 225 105 474 104 476 226 106 475 225 476 226 106 475
V ≤ 50 : 250% 额定电压
V＜500V :200% 额定电压
500V ≤ V＜1000V: 150% 额定电压
1000 ≤ V :120% 额定电压
選型示例
RRDDCC
XX
447733
KK
663311
EEKK
AA
NN
产品代码
RDC: 径向陶瓷独石 电容
溫度特性
例.: N: NPO X: X7R B: X5R Y: Y5V
NPO : 2pF 至 220nF
X7R : 150pF 至 22uF
X5R : 0.1uF 至 100uF
Y5V : 0.1uF 至 100uF
对应 RDC系列规格数据
10GΩ 或 500/C Ω 取两者最小值
典型 NPO:0% ; X7R,X5R: 2.5 % Y5V: 6% 一个 decade 时间
0.5±0.1 [0.196]
0.5±0.1 [0.196]
0.6±0.1 [0.196]
容量范围
NPO(N) 系列
型式
C□
D□
E□
F□
GD
WVDC 50V 100V 250V 50V 100V 250V 500V 50V 100V 250V 500V 630V 1KV 50V 100V 250V 500V 630V 1KV
独石电容器的结构
独⽯电容器的结构
独⽯电容器是什么？是MLCC。
什么是MLCC？
MLCC即是多层陶瓷电容器，亦称为⽚式电容器；积层电容；叠层电容等，属陶瓷电容器的⼀种，MLCC是由印好电极（内电极）的陶瓷介质膜⽚以错位的⽅式叠合起来，经⼀次⾼温烧结形成陶瓷芯⽚，再芯⽚的两端封上⾦属层（外电极）,形成⼀个类似独⽯的结构体，也就是我们常称的“独⽯电容器”
独⽯电容器内部组成：内部分为内电极；SN；NI；端电极；⾼强度瓷介；陶瓷介质，外部分为端电极；陶瓷介质；内电极；及涂层。
独⽯电容器是简单的平⾏板电容器的基本结构是由⼀个绝缘的中间介质层加外两个导电的⾦属电极，基本结构主要包括三⼤部分：陶瓷介质，⾦属内电极，⾦属外电极。
⽽多层⽚式陶瓷电容器它是⼀个多层叠合的结构，其实就是是由多个简单平⾏板电容器的并联体。
独⽯电容容量⼤，适于低频。
独⽯电容的容量稳定，能保证振荡频率稳定，振荡频率漂移⼩
特点：温度范围宽；体积⼩不占空间；电容量范围宽；额定电压⾼；介质损耗⼩；⾼频特性好；适应范围也⼴泛。
随着世界电⼦⾏业的飞速发展，作为电⼦元器件，独⽯电容的市场需求也迅速发展，国内市场，海外市场供不应求。
东莞智旭电⼦-安规电容之家，30年专注安规Y电容及独⽯电容的研发⽣产销售，，是合法安规电容⽣产企业，本着安全的安规电容⽣产，为科技守护美好⽣活，更好的守护我们⾝边最爱的⼈的安全。
公司还引进全⾃动⽣产设备及检测设备，出货快，钻⽯品质。
以上关于独⽯电容器的结构知识来⾃东莞市智旭电⼦有限公司研发部提供，更多关于资讯⼤家可移步⾄⽹站中智旭资讯中获取。
观察电容特性实验报告
一、实验目的通过本次实验，了解电容的基本原理和特性，掌握电容器的测量方法，学会使用实验仪器，观察电容在电压、频率和温度等条件下的变化规律，为后续相关课程的学习打下基础。
二、实验原理电容器是一种能够存储电荷的电子元件，其基本原理是利用两个导体板之间的电场来储存电荷。
当两个导体板之间充满电介质时，电场强度减弱，电容器的电容值增大。
本实验主要观察电容在电压、频率和温度等条件下的变化规律。
三、实验仪器与设备1. 电容器：实验用电容器2. 信号发生器：提供不同频率的交流电压信号3. 电压表：测量电容器两端的电压4. 温度计：测量电容器周围的温度5. 记录仪：记录实验数据6. 数据处理软件：对实验数据进行处理和分析四、实验内容与步骤1. 观察电容器的电压特性（1）将电容器接入信号发生器，设置交流电压为10V，频率为1kHz。
（2）观察电压表，记录电容器两端的电压。
（3）逐渐增大电压，观察电压表的变化，记录不同电压下的电容值。
2. 观察电容器的频率特性（1）保持电压为10V，改变频率，分别为1kHz、10kHz、100kHz。
（2）观察电压表，记录电容器两端的电压。
（3）记录不同频率下的电容值。
3. 观察电容器的温度特性（1）将电容器置于温度计附近，记录初始温度。
（2）逐渐改变温度，分别为-10℃、0℃、10℃、20℃。
（3）观察电压表，记录电容器两端的电压。
（4）记录不同温度下的电容值。
五、实验结果与分析1. 电压特性实验结果表明，随着电压的增大，电容器的电容值逐渐减小。
这是因为电容器在充电过程中，电介质中的电荷分布逐渐均匀，导致电场强度减弱，电容值减小。
2. 频率特性实验结果表明，随着频率的增大，电容器的电容值逐渐减小。
这是因为电容器的电介质在交流电场作用下，极化速度减慢，导致电容值减小。
3. 温度特性实验结果表明，随着温度的升高，电容器的电容值逐渐增大。
这是因为电介质在高温下，极化程度增强，导致电容值增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东工业大学实验报告
学院专业班成绩评定
学号姓名（号）教师签名
题目：独石电容器的结构与性能第周星期一．实验目的
1．掌握电容器的电容量及损耗角的测试方法；
2．掌握不同频率下普通电容器和独石电容器的电容量C 及损耗角正切的变化规律；
3．掌握普通(电解)电容器和独石电容器在结构上的差别，学会分析此差别对
电容器特性的影响；
4．了解两种电容器中介质层和电极层材料在显微组织上的特点，以及介质层与电极层结合状态上的区别，并初步分析这种差别对特性的影响。
二．实验原理
电容器的结构比较简单，由绝缘的介质层及其两面的电极及其引出线所组成。
普通电容器的制作过程是：分别制作介质层和电极，再将其组合制作(例如卷绕)而成，而独石电容器是首先制备出介质层，然后在其上印制电极用的导电浆料，再次烧制而成，其特点是介质与电极之间的结合好，从而减少由于两者之间接触不良引起的损耗。
三．实验内容
1．测量普通电容器和独石电容器在不同频率下的电容量和损耗角正切的变化
规律，要求测量四个不同频率下的电容量和损耗角正切，取三点平均值，每次测量前必须将电容器短路放电干净；
2．分析上述两种电容器在结构上的差别，要求分析介质层与电极层的结构，画出结构简图；
3．观察分析两种电容器介质层、电极层乃至介质与电极之间区域材料的显微组织，要求画出组织特征示意图。
四．实验主要仪器设备和材料
TH2810B 型LCR 数字电桥，或TH2618B 型电容测试仪，体视显微
镜，
金相显微镜，浸蚀剂，普通(电解)电容器和独石电容器各若干个。
五．实验方法及步骤
1．测量不同频率下普通(电解)电容器的电容量和损耗角正切，记录数据；
2．测量不同频率下独石电容器的电容量和损耗角正切，记录数据；
3．分别选择适当的截面，切开上述两种电容器，分析其结构，画
出示意图
4．观察沿此截面制成的金相试样的显微组织，画出介质层、电极
层和介质与
电极过渡层的显微组织示意图。
5．注意事项：(i) 每次测试前务必将电容器短接彻底放电；
(ii) HD、HS 与LD、LS 应在被测元件引线上连接，以便形成完
整的四端测量。
六．实验结果
压电滤波器频率和振幅变化数据记录表
1.电解电容器的结构
主视图俯视图展开图
2.独石电容器的结构
电容器整体结构独石的微观结构并联独石电容器微观结构
3.压电滤波器的结构
压电滤波器外观滤波器的微观结构串联独石电容器微观结构
4.钽电容的结构
插贴装钽电容外观贴装钽电容的微观结构。
