地暖分、集水器是地热采暖中,用于连接各路加热管供、回水的分、集水装置,按进回水分为分水器,集水器,所以称为分集水器或供热系统,俗称分水器。

其功能:增压、减压、稳压、分流四项基本功能。

概念:分为分水器和集水器两部分。

分水器是在水系统中,用于连接各路加热管供排气阀的配水装置。

集水器是在水系统中,用于连接各路加热管回水管的汇水装置。

集分水器三种类型从功能和过滤器上来分:集分水器分为三种类型:基本型、标准型和功能型。

基本型:由分水干管和集水干管组成。

在分集水干管的每个分支口上装有球阀。

同时分集水干管上分别装有手动水系统。

基本型分水器不具备流量调节功能。

标准型:标准型分集水器结构上与基本型相同,只是将各干管上的球阀由流量调节阀取代。

将干管上的手动排气阀由自动排气阀取代。

标准型分集水器可对每个环路的流量做精密调节,甚至豪华标准型分集水器的流量调节可实现人工智能调节。

功能型:功能型分集水器除具备标准型分集水器的所有功能外,同时还有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热量计量功能、地热管分区温度自动控制功能、无线及远程遥控功能,为了防止锈蚀,集分水器一般镀镍、耐高温塑料等。

不管什么类型集分水器(含连接件等)的内外表面应光洁,不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷,表面色泽应均匀,镀层牢固,不得有脱镀的缺陷。

工作原理及安装要求地暖分集水器是整个室内阀门的控制中枢,它有着分流分压的功能,当热媒流入室内后,经多功能地暖后进入分水器主杠,这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下室内阻塞水管。

主杠是水平安装,这样利用同一高度,压力相同的的原理,使热媒被平均分配到支管路,经热交换系统后,各支管路流回到集水回主杠,再由回水口流入的住宅中。

另外在分集水器中加有混水装置,也就是说经热交换后,热媒(水)温度还很高,经混水系统后,又流入分水器主杠继续循环,这样在制暖的同时还可节省能源。

地暖分集水器安装要求:(1)分集水器安装在墙壁和专用箱内,管网一般安装在结构间;(2)集水器下面厨房距离地板30cm以上,水平安装;(3)供水阀门安装在分水器前面,回水阀安装在集水器后面;(4)过滤器安装在分水器的前面;(5)分集水器的连接顺序:连在供水干管—锁闭阀—过滤器—球阀—三通(温度、压力表接口)—分水器(上杠)—管道—集水器(下杠)—球阀—连在回水干管。

最全最详细的地暖分集水器的安装使用你绝对不能错过

最全最详细的地暖分集水器的安装使用你绝对不能错过

最全最详细的地暖分集水器的安装使用你绝对不能错过地暖分集水器是地暖系统的重要组成部分,它负责将热水输送到地板辐射管道中,使整个地板均匀受热。

正确安装和使用地暖分集水器能够保证地暖系统正常运行,提供舒适的室内温度。

下面将为您介绍地暖分集水器的安装和使用方法。

一、地暖分集水器的安装1.材料及工具准备-地暖分集水器-地暖管道-管夹-封口带-螺丝刀-扳手-切割工具-水泵2.安装地暖分集水器-首先确定地暖分集水器的安装位置,一般建议位置选择在地板下方的暖气罩内。

-将地暖管道连接到分集水器的进水口和出水口上,使用管夹固定好连接处,确保稳固。

-将分集水器固定在安装位置上,使用螺丝刀和扳手将其牢固固定。

3.连接外部供水管道-根据实际情况,选择合适的位置连接外部供水管道,一般建议选择在冷热水分水器下方。

-使用切割工具将地暖分集水器和供水管道连接处切开,确保切割口平整。

-将地暖分集水器与供水管道连接,使用管夹固定好连接处,再利用封口带进行密封,防止漏水。

二、地暖分集水器的使用1.检查系统-在使用地暖系统前,要先检查地暖分集水器是否安装牢固,管道连接是否紧密,没有漏水现象。

-检查地暖管道和地板辐射管道是否有破损或堵塞,对有问题的部分进行修复或更换。

2.启动地暖系统-打开供水阀门,将水泵启动,使热水进入地暖分集水器。

-调整供水阀门的开度,控制地板的温度,确保舒适的室内温度。

3.调节温度-地暖分集水器上一般配有温度调节装置,可以根据需求调节地暖供水温度。

-根据不同季节和气温变化,适时调整温度,确保舒适的室内温度。

4.定期检查和维护-定期检查地暖分集水器的工作状态,确保其正常运行。

-清洗地板辐射管道,防止管道堵塞。

-定期检查地暖系统的水压和水质,确保地暖系统的正常运行。

通过正确安装和使用地暖分集水器,您将能够充分利用地暖系统提供的舒适室内温度。

希望以上内容对您有所帮助!。

地暖分集水器的类型和安装步骤

地暖分集水器的类型和安装步骤

地暖分集水器的类型和安装步骤一、地暖分集水器的类型1.中央集中供暖式分集水器:中央集中供暖式地暖分集水器是一种较常见的类型,它一般安装在锅炉室或其他供暖设备旁边,通过主供水管将热水引入到分集水器中,再通过分集水器分配到各个供暖面板或地暖管道。

中央集中供暖式分集水器一般具有多个分水口,可以将热水供给多个供暖面板或地暖管道,从而实现整个地暖系统的供暖效果。

2.分户式分集水器:分户式分集水器是一种较为简单的地暖分集水器,它一般安装在地暖管道的起始处,将热水直接分配到各个供暖面板或地暖管道中。

分户式分集水器一般只有一个分水口,适用于小面积的地暖系统,安装相对简单,操作方便。

二、地暖分集水器的安装步骤1.确定安装位置:根据地暖系统的实际布置情况,确定分集水器的安装位置。

一般建议分集水器安装在地暖管道的起始处,方便将热水分配到各个供暖面板或地暖管道中。

2.安装固定支架:将分集水器的固定支架按照安装位置固定在地暖管道上,确保支架稳固可靠。

3.连接供水管道:将主供水管道与分集水器的进水口连接,使用管道连接器进行固定,并确保连接紧密可靠,无漏水。

4.连接供暖面板或地暖管道:根据地暖系统的布置情况,将各个供暖面板或地暖管道的出水口连接到分集水器的出水口,使用管道连接器进行固定,并确保连接紧密可靠。

5.安装调节阀:根据地暖系统的需要,可以在分集水器的进水口和各个出水口上安装调节阀,用于调节热水的流量和温度,以达到合适的供暖效果。

6.安装温度计:根据需要,可以在分集水器上安装温度计,用于监测地暖系统的供水温度,以保持合适的供暖效果。

7.绑扎管线:将分集水器与供暖面板或地暖管道之间的管线进行绑扎整理,确保管线整齐、牢固,避免管线松动、悬空或压扁。

8.测试运行:安装完成后,使用水泵将热水引入到分集水器,打开供暖面板或地暖管道的阀门,测试地暖系统的运行情况,确保供暖效果正常。

总结:地暖分集水器的类型有中央集中供暖式和分户式,安装步骤主要包括确定安装位置、安装固定支架、连接供水管道、连接供暖面板或地暖管道、安装调节阀、安装温度计、绑扎管线和测试运行。

分集水器安装的技术要求珍藏版

分集水器安装的技术要求珍藏版

分集水器安装的技术要求珍藏版分集水器是一种用于收集和分流降水的设备,广泛应用于建筑、道路、工业园区等场所。

安装分集水器需要考虑多个技术要求,包括位置选择、管径设计、施工方法等。

下面是关于分集水器安装的详细技术要求。

1.位置选择:分集水器应安装在降水量较大的区域,通常是建筑物、道路的入口处或者倾斜的地面上。

这样可以更好地收集降水,并减少积水对于区域的影响。

2.管径设计:分集水器的管径应根据预计的降水量和场地情况来确定。

一般来说,较小的场地可以选择较小的管径,而较大的场地则需要较大的管径来排水。

管径的设计要考虑到预期的流量,以确保能够有效地收集和排水降水。

3.施工方法:分集水器的安装需要先进行勘测、设计与规划,然后按照设计图纸进行施工。

施工过程中需要注意以下几个方面:a.地面处理:在安装分集水器之前,需要对地面进行处理,保证地面平整、无阻碍物,以便于安装和维护。

b.分集水器安装:分集水器应该平稳地安装在地面上,可以使用螺栓或者锚定胶水来固定分集水器。

确保分集水器的入口与降水源对齐,并与管道连接紧密,避免渗漏。

c.排水管道安装:分集水器与排水管道之间需要进行正确的连接。

通常使用橡胶密封圈或者密封胶带来保证连接的紧密性,并防止漏水。

4.维护保养:分集水器的维护保养对于其正常运行至关重要。

定期清理分集水器和排水管道内的堵塞物,以保证畅通排水;定期检查分集水器的密封性,避免漏水;定期检查分集水器的结构是否破损,及时进行修复或更换。

5.安全措施:在进行分集水器安装时,应注意以下安全措施:a.安全防护:对工作场所进行安全防护,确保施工期间工作人员的安全。

b.防护设施:在分集水器周围设置防护设施,以避免人员误入或意外摔倒。

c.施工人员培训:对从事分集水器安装工作的人员进行相关培训,提高其安全意识和操作技能。

以上是关于分集水器安装的技术要求的详细介绍。

通过遵循这些要求,可以确保分集水器的正常运行,并有效地收集和排水降水。

地暖分集水器的类型和安装步骤

地暖分集水器的类型和安装步骤

地暖分集水器的类型和安装步骤一、地暖分集水器的类型1.普通分集水器:普通分集水器是地暖系统中最常见的一种类型,它由一根进水管和多个出水管组成,进水管将暖气流入分集水器,然后通过出水管分发到各个供暖管路。

2.可调节分集水器:可调节分集水器相比普通分集水器更加灵活。

它可以通过旋转或螺丝调节器来控制每个供暖管路的流量,从而实现不同区域的温度调节。

3.智能分集水器:智能分集水器是最新型的分集水器,它可以通过连接到手机或智能设备上的控制器来实现远程控制和调节。

用户可以通过手机APP或其他控制设备来实现对不同供暖区域的温度调节和定时开关。

二、地暖分集水器的安装步骤1.确定分集水器的安装位置:首先需要确定地暖分集水器的安装位置。

一般来说,分集水器应该安装在暖气管路的最低点,以便排出空气和杂质。

2.连接进水管和出水管:将进水管连接到主管道上,出水管连接到供暖管路上。

在连接的过程中,需要使用密封胶或管道密封胶带来确保连接处的严密性。

3.安装可调节阀门:如果选择了可调节分集水器,需要在每个出水管上安装可调节阀门。

可调节阀门的安装位置应该位于管道末端,以便对供暖管路进行控制。

4.连接分集水器和循环泵:将分集水器与循环泵进行连接。

循环泵通常安装在暖气的供水回水管上,可以通过提供足够的水压来保证热水的流动。

5.连接分集水器和热水源:将分集水器与热水源进行连接,可以选择连接到热水锅炉、热水器或其他热源上。

连接的方式可以根据具体情况选择,一般使用管道连接或者软管连接。

6.检查和试运行:在安装完成后,需要进行检查和试运行。

首先检查所有连接处是否紧固,没有松动和渗漏。

然后开启循环泵和热水源,检查水流是否通畅,无异常噪音和渗漏。

以上就是地暖分集水器的类型和安装步骤的介绍。

根据自己的需求和实际情况,选择合适的地暖分集水器,并按照正确的安装步骤进行安装,可以确保地暖系统的正常运行和长期使用。

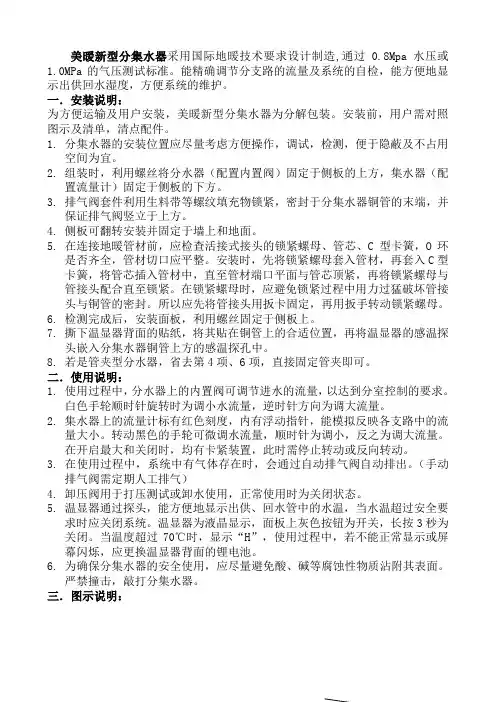

美暖新型分集水器组装说明

美暖新型分集水器组装说明

美暖新型分集水器采用国际地暖技术要求设计制造,通过0.8Mpa水压或1.0MPa的气压测试标准。

能精确调节分支路的流量及系统的自检,能方便地显示出供回水湿度,方便系统的维护。

一.安装说明:为方便运输及用户安装,美暖新型分集水器为分解包装。

安装前,用户需对照图示及清单,清点配件。

1.分集水器的安装位置应尽量考虑方便操作,调试,检测,便于隐蔽及不占用空间为宜。

2.组装时,利用螺丝将分水器(配置内置阀)固定于侧板的上方,集水器(配置流量计)固定于侧板的下方。

3.排气阀套件利用生料带等螺纹填充物锁紧,密封于分集水器铜管的末端,并保证排气阀竖立于上方。

4.侧板可翻转安装并固定于墙上和地面。

5.在连接地暖管材前,应检查活接式接头的锁紧螺母、管芯、C型卡簧,O环是否齐全,管材切口应平整。

安装时,先将锁紧螺母套入管材,再套入C型卡簧,将管芯插入管材中,直至管材端口平面与管芯顶紧,再将锁紧螺母与管接头配合直至锁紧。

在锁紧螺母时,应避免锁紧过程中用力过猛破坏管接头与铜管的密封。

所以应先将管接头用扳卡固定,再用扳手转动锁紧螺母。

6.检测完成后,安装面板,利用螺丝固定于侧板上。

7.撕下温显器背面的贴纸,将其贴在铜管上的合适位置,再将温显器的感温探头嵌入分集水器铜管上方的感温探孔中。

8.若是管夹型分水器,省去第4项、6项,直接固定管夹即可。

二.使用说明:1.使用过程中,分水器上的内置阀可调节进水的流量,以达到分室控制的要求。

白色手轮顺时针旋转时为调小水流量,逆时针方向为调大流量。

2.集水器上的流量计标有红色刻度,内有浮动指针,能模拟反映各支路中的流量大小。

转动黑色的手轮可微调水流量,顺时针为调小,反之为调大流量。

在开启最大和关闭时,均有卡紧装置,此时需停止转动或反向转动。

3.在使用过程中,系统中有气体存在时,会通过自动排气阀自动排出。

(手动排气阀需定期人工排气)4.卸压阀用于打压测试或卸水使用,正常使用时为关闭状态。

5.温显器通过探头,能方便地显示出供、回水管中的水温,当水温超过安全要求时应关闭系统。
