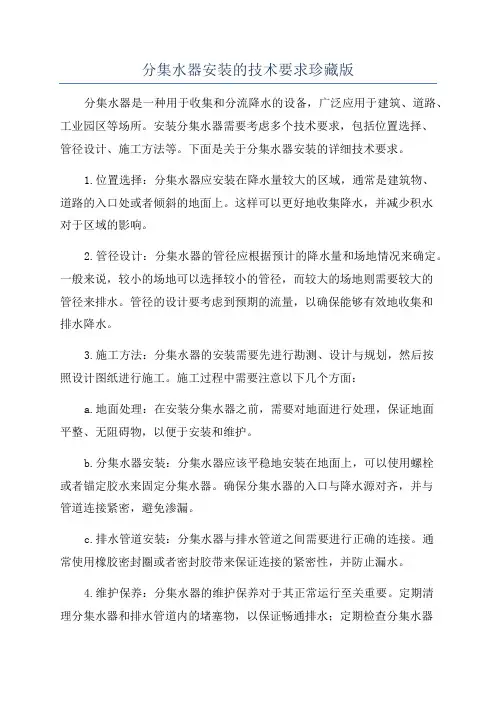

分集水器安装规范

地板辐射供暖的安装工种,不宜与其它施工作业同时交叉进行。

混凝土填充层的浇捣和养护过程中,严禁进入踩踏。

(一)、地暖工程技术准备施工前的技术准备工作是施工过程中一个重要阶段和环节,包括:1 熟悉施工图,熟悉全部的施工技术资料,理解设计意图和具体要求;2 勘查、熟悉施工现场;3 合理选择施工机具,除准备安装钳工用的一般工具外,还应根据设备的特点,选择安全可靠的吊装、运输机具和符合精度等级的量具,以及配套使用的焊接机具结合其他机具(如便携电源、电动工具等)。

4 开箱检查应根据设计图纸按设备的完全称呼,核对名称、型号等。

并及时填写设备开箱检查记录。

(二)、地暖工程设备就位、固定(三)、地暖工程系统一般规定1、地板辐射供暖的安装工程,施工前具备下列条件:1)设计图纸及其它技术文件齐全。

2)经批准的施工方案或施工组织设计,已进行技术交底。

3)施工力量和机具等,能保证正常施工。

4)施工现场、施工用水和用电、材料储放场地等临时设施,能满足施工需要。

2、地板辐射供暖的安装工程,环境温度宜不低于5℃。

3、地板辐射供暖施工前,应了解建筑物的结构,熟悉设计图纸、施工方案及其它工种的配合措施。

安装人员应熟悉管材的一般性能,掌握基本操作要点,严禁盲目施工。

4、加热管安装前,应对材料的外观和接头的配合公差进行仔细检查,管道和管件中不允许有污垢和杂物。

5、安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。

6、管道系统安装间断或完毕的敞口处,应随时封堵。

(四)、地暖工程绝热层的铺设1、绝热层铺设在平整的地面上。

2、绝热层铺设平整、搭接严密。

当敷有真空镀铝聚脂薄膜贴面层时,不得有破损。

3、保温层采用XPS挤塑聚苯乙烯保温苯板,厚度为20mm,密度为5kg/m3,反射膜采用加筋铝箔。

(五)、地暖工程加热管的配管和敷设1、按设计图纸的要求配管敷设,同一通路的加热管保持水平。

2、地板采暖加热管布置采用回折型铺设。

3、加热盘管每支路由一根完整的管段铺设而成,地板以下无连接件。

在与内外墙、柱及过门等垂直部件交接处敷设不间断的伸缩缝,伸缩缝宽度不小于20mm,伸缩缝采用聚苯乙烯泡沫板。

4、加热管的弯曲半径,不小于5倍外径。

5、填充层内的加热管不应有接头。

6、采用专用工具断管,断口应平整,断口面应垂直于管轴线。

7、加热管采用以下的固定方法:用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。

或用塑料卡钉把管固定到绝热层上。

8、加热管固定点间距为0.4-0.6mm,弯曲间距为0.2-0.3mm。

(六)、地暖工程热媒集配装置的安装1、加热管始末端出地面至连接配件的管段,设置在硬质套管内。

套管外皮不超出集配装置外皮的抽影面。

加热管与集配装置分路阀门的连接采用专用卡套式连接件。

2、加热管始末端的适当距离内或其它管道密度较大处,当管间距≤100mm时,设置柔性套管等保温措施。

3、加热管与分/集水器装置及管件的连接采用卡套式连接;连接件为铜质。

4、分/集水器为黄铜材质,分层设置,其分支环路不超过8路,每环路长度不超过120m。

分水器与集水器的中心间距为200mm,集水器中心距地面500mm.分/集水器最大断面流速不大于0.8m/s。

5、分水器之前进水连接管道上,顺水流方向安装球阀、过滤器和泄水管。

集水器后的回水管上安装球阀。

分水器总进水管与集水器的总出水管间设置旁通管,旁通管上设置球阀。

6、分集水器上设置自动排气阀及手动泄水阀。

7、室内温度控制采用电动式恒温控制阀,通过房间内温控器控制相应回路上的调解阀,控制室内温度。

(七)、地暖工程控制器的安装1、控制器距地面高度一般和灯具开关下表面平齐。

2、安装控制器底版时应端正、严密、并与墙面平。

3、控制器位置应与灯具开关平行时,水平间距至少10 mm。

(八)、地暖工程混凝土填充层的浇捣和养护本文提要：地板辐射供暖的安装工种,不宜与其它施工作业同时交叉进行。

混凝土填充层的浇捣和养护过程中,严禁进入踩踏。

p; 1、混凝土填充层设置以下热膨胀补偿构造措施:1) 辐射供暖地板面积超过30m2或长边超过6m时,填充层应设置间距≤6m、宽度≥5mm 的伸缩缝,缝中填充弹性膨胀材料。

2) 与墙、柱的交接处,填充厚度≥5mm的软质闭孔泡沫塑料。

3) 加热管穿起伸缩缝处,设长度不小于100mm的柔性套管。

2、在试压合格后,进行豆石混凝土填充层的浇捣,标号应不小于C15,豆石粒不大于12mm,并掺入适量防止龟裂的添加剂。

3、混凝土填充层浇捣和养护周期应不小于48h。

4、混凝土填充层浇捣和养护过程中,系统应保持不小于0.4Mpa的压力.(九)、地暖工程地面层的施工1、在填充层养护期满之后,进行地面层的施工。

2、地面层及其找平层施工时,不得凿击填充层或向填充层楔入任何物件。

(十)、地暖工程安全生产和成品保护1、管材和绝热材料,不得直接接触明火。

2、加热管严禁踩踏、用作支撑或借作它用。

3、地板辐射供暖的安装工种,不宜与其它施工作业同时交叉进行。

混凝土填充层的浇捣和养护过程中,严禁进入踩踏。

4、在混凝土填充层养护期满之后,敷设加热管的地面,应设置明显标志,加以妥善保护,严禁在地面上运行重荷载或放置高温物体。

(十一)、地暖工程电器安装施工1 电气安装应当是在锅炉、分/集水器等主要设备就位后进行,首先根据电气平面图,并经现场丈量,准确定位各台设备的配电引出点,并画出安装平面具体方案图。

2 根据测量所得的尺寸,绘制出地暖系统控制柜的确切方位,电缆桥架的具体走向图,各个配件均应标注尺寸,详细到各个部位尺寸。

3 设备进场及安装设备运到现场后,组织业主、监理、厂家、施工单位四方开箱,进行外观检查,检查外形尺寸有无变形、掉漆等现象,仪表、部件是否完好,技术资料、说明书,合格证是否齐全,并做好开箱记录。

4 设备接线4.1所有设备的接线必须严格按照规范要求进行操作,并要用电缆扎带固定。

所有电缆、设备接线前必须进行绝缘检测,试运行前再进行检测,必须达到规范要求。

4.2控制柜的二次线路在接线前应进行模拟控制试验及耐压试验,符合设计及使用要求方可安装。

4.3所有合股导线应压接线端子,低压点相导线应标明相色。

4.4控制电缆终端头采用塑料控制电缆头套制作。

4.5用校线仪将导线按接线校好,如有差错立即纠正,校好的线应套好异型管线号。

4.6将导线直后将其用电缆扎带绑成束,固定在端子板的两侧,然后由线束引出导线接至端子板。

4.7接至端板的导线应有余量。

4.8绑扎的线束应美观,看不到交叉的导线。

4.9电缆芯线一律用剥线钳剥线,导线一定要接牢不得有松动现象。

5 设备接地设备应有安全的接地措施。

的接地带可以采用镀锌扁钢,与设备连接处采用镀锌螺丝及弹簧介子压接,而与接地预留点的连接则采用焊接的方式,同时做好防腐处理。

将外露部分扁钢用黄色、绿色油漆刷成黄绿双色色环。

对于冷冻管道的接地,应当在管道保温前做好,以免影响管道保温效果地暖分水器图片-地暖分水器安装示意图舒适100网2012-2-22 17:47:30 地暖分水器主要由分水主管和集水主管组成，分水主管连接于管网系统的供水管，它的主要作用是将来自于管网系统的分集水器热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间，热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。

地暖管的另一端与分集水器的集水主管相连，在室内散热后温度降低的回水通过集水主管回到管网系统，完成一个循环。

地暖分水器图片舒适100网专家表示，地暖分水器是整个室内地热采暖的控制中枢，几乎地暖系统中所有的设备、装置功能的实现和延展都依赖于分水器。

在实际使用过程中，当热媒流入室内后，经多功能过滤器后进入分水器主杠，这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下管网阻塞管道。

地暖分水器安装示意图主杠是水平安装，这样利用同一高度，压力相等的原理，使热媒被平均分配到支管路，经热交换系统后，各支管路流回到集水回主杠，再由回水口流入的供热系统中。

另外在自供暖中加有混水装置，也就是说经热交换后，热媒（水）温度还很高，经混水系统后，又流入分水器主杠继续循环，这样在制暖的同时还可节省能源。

地暖系统安装示意图发布日期：2011-12-09找平地面：施工安装前，对施工现场作必要的清理，清除结构层表面碎石、混凝土碎块、钢筋头等，并对凹凸不平的表面作找平处理。

安装分集水器：将分集水器按预先划定的位置靠墙体安装，安装做到平直、牢固。

铺设保温层：聚苯乙烯保温板铺设在平整、干净的地表面上，要求铺平铺严，接缝处用密封胶带封严。

铺设地暖管：按照预先划分的供暖区域及管道布置形式，将地暖专用管固定在保温层上。

注意：敷设加热盘管时，管道端口应采取临时封堵措施；敷设加热盘管时，管道弯曲半径不得小于6倍管外径；埋设于地面下的管道中间不得设有管件；加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护；安装完毕后应进行水压强度试验（工作压力的1.5倍，＞0.6MPa）；加热盘管敷设后，未充填混凝土之前，禁止穿硬底鞋在上面行走或搬运、堆放材料及设备。

须在加热盘管充0.6MPa压力的条件下才可充填，混凝土养护周期（一般48h）后方可泄压。

注意：充填混凝土时，应避免移动管子，同时不要使沙浆进入保温铺设地暖管：按照预先划分的供暖区域及管道布置形式，将地暖专用管固定在保温层上。

注意：敷设加热盘管时，管道端口应采取临时封堵措施；敷设加热盘管时，管道弯曲半径不得小于6倍管外径；埋设于地面下的管道中间不得设有管件；加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护；安装完毕后应进行水压强度试验（工作压力的1.5倍，＞0.6MPa）；加热盘管敷设后，未充填混凝土之前，禁止穿硬底鞋在上面行走或搬运、堆放材料及设备。

充填混凝土：混凝土必须在加热盘管充0.6MPa 压力的条件下才可充填，混凝土养护周期（一般48h ）后方可泄压。

注意：充填混凝土时，应避免移动管子，同时不要使沙浆进入保温铺设地暖管：按照预先划分的供暖区域及管道布置形式，将地暖专用管固定在保温层上。

注意：敷设加热盘管时，管道端口应采取临时封堵措施；敷设加热盘管时，管道弯曲半径不得小于6倍管外径； 埋设于地面下的管道中间不得设有管件； 加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护； 安装完毕后应进行水压强度试验（工作压力的1.5倍，＞0.6MPa ）； 加热盘管敷设后，未充填混凝土之前，禁止穿硬底鞋在上面行走或搬运、堆放材料及设备。

充填混凝土：混凝土必须在加热盘管充0.6MPa 压力的条件下才可充填，混凝土养护周期（一般48h ）后方可泄压。

注意：充填混凝土时，应避免移动管子，同时不要使沙浆进入保温PE-RT管性能特点与安装来源：大禹网 发布日期：2011-06-21PE-RT 地暖管道具有良好的柔韧性，铺设方便、经济，在施工当中可通过盘卷和弯曲的方法减少管件的使用量，从而降低了成本；而PE-X 抗脆性差，不易弯曲，容易断裂，因此引发事故概率增大。
