手把手教你做网线

网卡直连
在某些特定情况下，需要把两台计算机通过网卡直连， 这时RJ-45水晶头中线的排列也必须采用图3所示的对接 处理，具体的方法前面已经讲过，这里就不再赘述了。
双绞线的制作和测试方法
双绞线的制作（含级联线即反绞线的制作）
制作双绞线时，有人遵循的原则是同一条线的两端8根线排列顺序 一致就行了，其实不然，好多网络故障都是由双绞线的质量或制作方法 不当引起的，100M网更是如此。 标准双绞线的做法分两种，即568A类和568B类，采用任何一种方法都可 以。 568A类双绞线8根线的排列顺序是：橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 568B类双绞线8根线的排列顺序是：绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
十年代初之前的电话线缆），不用于数据传输。 2、第二类：传输频率为1MHz，用于语音传输和最高传输 速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递 协议的旧的令牌网。 3、第三类:指目前在ANSI和EIA/TIA568标准中指定的电 缆。该电缆的传输频率为16MHz,用于语音传输及最高传 输速率为10Mbps的数据传输，主要用于10base-T。
双绞线的分类
1.根据结构来分 另外,非屏蔽双绞线电缆具有以下优点: (1)无屏蔽外套,直径小,节省所占用的空间; (2)重量轻、易弯曲、易安装; (3)将串扰减至最小或加以消除; (4)具有阻燃性; (5)具有独立性和灵活性,适用于结构化综合布线。
双绞线的分类
2.根据性能来分 1、第一类：主要用于传输语音（一类标准主要用于八
双绞线的制作和测试方法
一、制作工具：
双绞线的制作和测试方法
二、制作步骤： 1、剪断：利用压线钳的剪线刀口剪取适当长的网 线。
2、剥皮：用压线钳的剪线刀口将线头剪齐， 再将线头放入剥线刀口，让线头触及档板， 稍微握紧压线钳慢慢旋转，让刀口划开双 绞线的保护胶皮，拔下胶皮。
双绞线的制作和测试方法
二、制作步骤：
双绞线的制作和测试方法
二、制作步骤：
5、压制：确认所有导线都到位，并透地 水晶头检查一遍线序无误后，就可以用压线钳 制RJ-45头了。将RJ-45头从无牙的一侧推入 压线钳夹槽后，用力握紧线钳（如果您的力气 不够在，可以使用双手一起压），将突出在外 面的针脚全部压入水晶并头内。做好的RJ-45 水晶头如下图：
双绞线的制作和测试方法

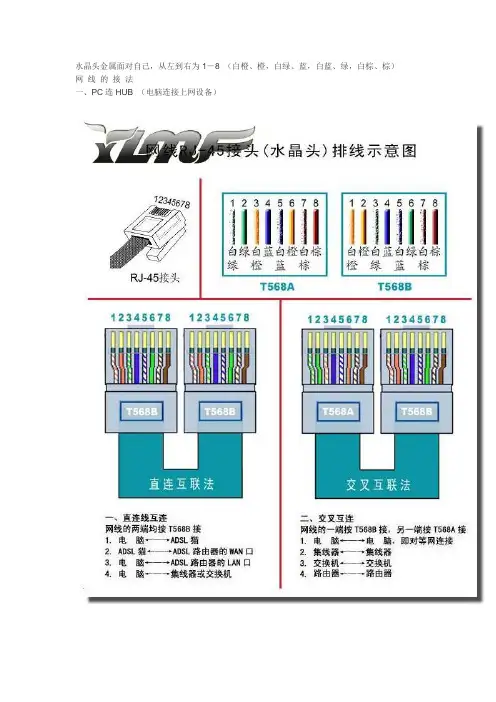

目前，最常使用的布线标准有两个， 即T568A标准和T568B标准。T568A标准描 述的线序从左到右依次为：1-白绿、2-绿、 3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8棕。T568B标准描述线序从左到右依次为： 1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6绿、7-白棕、8-棕。
双绞线的分类
1.根据结构来分 双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted
Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。 虽然双绞线主要是用来传输模拟声音信息的,但同样适用于 数字信号的传输,特别适用于较短距离的信息传输。在传输 期间,信号的衰减比较大,并且产生波形畸变。采用双绞线 的局域网的带宽取决于所用导线的质量、长度及传输技术。 只要精心选择和安装双绞线,就可以在有限距离内达到每秒 几百万位的可靠传输率。当距离很短,并且采用特殊的电子 传输技术时,传输率可达100Mbps～155Mbps。
集线器级联
那么用双绞线连接集线器和集线器时，RJ-45水晶头中的线又应 该怎样排列呢？过去，这种情况下必须采用如图3所示的对接的方 式进行连接，即双绞线一端的1和2分别与另一端的3和6对应，3和6 分别与另一端的1和2对应。但许多集线器为了方便用户，现在专门 提供一个供级联的端口，这个端口的内部已经做了对接处理，这时 候采用图2的"直通"方式制作的双绞线就可以了。据此我们知道， 如果要使用集线器的普通端口进行级联，必须采用对接方式；如果 使用专用的级联端口进行级联，采用直通的方式就可以了。一般地， 如果集线器有专供级联的端口，厂商会在该端口旁标注"Out to Hub"字样。
双绞线的制作和测试方法
二、制作步骤： 排列水晶头8根针脚：
将水晶头有塑料弹簧片的一面向下，有针脚的一方 向上，使有针脚的一端指向远离自己的方向，有方型孔 的一端对着自己，此时，最左边的是第1脚，最右边的是 第8脚，其余依次顺序排列 。
双绞线的制作和测试方法
二、制作步骤：
4、剪齐：把线尽量抻直（不要缠绕）、压平（不要 重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳 把线头剪平齐。这样，在双绞线插入水晶头后，每条线 都能良好接触水晶头中的插针，避免接触不良。如果以 前剥的皮过长，可以在这里将过长的细线剪短，保留的 去掉外层绝缘皮的部分约为14mm，这个长度正好能将各 细导线插入到各自的线槽。如果该段留得过长，一来会 由于线对不再互绞而增加串扰，二来会由于水晶头不能 压住护套而可能导致电缆从水晶头中脱出，造成线路的 接触不良甚至中断。
如果仅仅保证了可以连通，但1和2或3和6不是一对线，也是所谓的" 直通"方式，制作起来简单省事，但是由于信号串扰，可能会使传输距离 达不到100米，而且这种不规范的接线方式会给日后的维护带来极大的麻 烦。
集线器级联
使用双绞线连接集线器和 集线器，可以扩大网络规模， 加大网络连接距离。从网卡 到集线器，允许的最大网线 长度为100米；从集线器到 集线器，允许的最大网线长 度也是100米。所以通过集 线器到集线器的级联，理论 上可以把传输距离增加到 200米。
提示：网线钳档位离剥线刀口长度通常恰 好为水晶头长度，这样可以有效避免线过 长或过短。剥线过长一则不美观，另一方 面因网线不能被水晶头卡住，容易松动； 剥线过短，因有包皮存在，太厚，不能完 全插到水晶头底部，造成水晶头插针不能 与网线芯线完好接触，当然也不能制作成 功了。
双绞线的制作和测试方法
二、制作步骤： 3、排序：剥除外包皮后即可见到双绞线网线的4 对8条芯线，并且可以看到每对的颜色都不同。 每对缠绕的两根芯线是由一种染有相应颜色的芯 线加上一条只染有少许相应颜色白色相间芯线组 成。四条全色芯线的颜色为：棕色、橙色、绿色、 蓝色。每对线都是相互缠绕在一起的，制作网线 时必须将4个线对的8条细导线一一拆开、理顺、 桴直，然后按照规定的线序排列整齐。
双绞线的分类
2.根据性能来分 4、第四类:该类电缆的传输频率为20MHz,用于语音传输 和最高传输速率16Mbps的数据传输，主要用于基于令牌 的局域网和10base-T/100base-T。 5、第五类:该类电缆增加了绕线密度,外套一种高质量的 绝缘材料,传输频率为100MHz,用于语音传输和最高传输 速率为100Mbps的数据传输，主要用于100base-T和 10base-T网络，这是最常用的以太网电缆。
双绞线的连接方式
连接网卡和集线器
连接网卡和集线器 如果左手握住水晶头，将有
弹片的一面朝下，带金属片的 一面朝上，线头的插孔朝向右 手一侧时，可以看到连接头中 的8个引脚。为了叙述方便， 我们对引脚进行编号，如图1 所示。
连接网卡和集线器
双绞线连接网卡 和集线器时，两端 的RJ-45水晶头中 线对的分布排列必 须是完全一致的， 称为"直通"的排列 方式。如图2所示。
连接网卡和集线器
根据10Base-T和100Base-TX传输规范，双绞线的4对（8根）线中， 1和2必须是一对，用于发送数据；3和6必须是一对，用于接收数据。其 余的线在连接当中虽也被插入RJ-45水晶头，但实际上并没有使用。
举例来说：如果一端的水晶头1~8号引脚的颜色排列是：橙白、橙、 绿白、蓝、蓝白、绿、棕白、棕，那么另一端的水晶头1~8号引脚的线 对排列应该和它完全一样。不仅仅颜色排列一样，并且1和2必须是一对 线；3和6也必须是一对线。
双绞线的分类
1.根据结构来分 由于利用双绞线传输信息时要向周围幅射,信息很容易
被窃听,因此要花费额外的代价加以屏蔽。屏蔽双绞线电 缆的外层由铝泊包裹,以减小幅射,但并不能完全消除辐射。 屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆 困难。类似于同轴电缆,它必须配有支持屏蔽功能的特殊 连结器和相应的安装技术。但它有较高的传输速率,100米 内可达到155Mbps。 另外,非屏蔽双绞线电缆具有以下优点:
双绞线的连接方式
在小型局域网中，通常使用的连接设备是双 绞线、网卡和集线器。用双绞线连接网卡和集 线器的方式共有三种：网卡到集线器、集线器 到集线器和网卡到网卡的连接。
三种不同的连接方式下，双绞线两端的RJ45连接器(俗称水晶头)中线的排列也不一样， 现以最常用的5类非屏蔽双绞线为例，分别介 绍一下双绞线的三种连接方式及线对排列。
Baidu Nhomakorabea
双绞线的分类
2.根据性能来分
6.超5类 :超5类布线系统是一个非屏蔽双绞线(UTP)布线系统,通过 对它的"链接"和"信道"性能的测试表明,它超过TIA/EIA568的5类线 要求。与普通的5类UTP比较,其衰减更小,串扰更少,同时具有更高的 衰减与串扰的比值(ACR)和信噪比(SRL)、更小的时延误差,性能得到 了提高。它具有四大优点: (1)提供了坚实的网络基础,可以方便转移、更新网络技术。 (2)能够满足大多数应用的要求,并且满足低偏差和低串扰总和的要 求。 (3)被认为是为将来网络应用提供的解决方案。 (4)充足的性能余量,给安装和测试带来方便。
双绞线的制作和测试方法
详见： http://www.hongen.com/pc/newer/nethard/lianjie/lj0202.htm
实验一 双绞线的制作
本课重点：学会制作双绞线的直连 与交叉互连方法
本课难点：双绞线的交叉互连方法 本课内容：一 认识双绞线
二 双绞线的分类 三 双绞线的连接 四 双绞线的制作和测试
实验一 双绞线的制作
双绞线的组成特点
双绞线电缆中通常封装着一对或一对以上的双绞线， 为了降低信号干扰程度，每一对双绞线一般都是由两根绝 缘铜导线相互纽绕而成，每根铜导线的绝缘层上分别涂有 不同的颜色，以示区别。
双绞线的制作和测试方法
三、测试步骤： 在把水晶头的两端都做好后即可用网线测试仪进行测试，如果测试
仪上8个指示灯都依次为绿色闪过，证明网线制作成功，如果出现任何 个灯为红或黄灯，都证明存在断路或者接触不良现象，此时最好先对两 端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯 线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排 列顺序制做水晶头。 果芯线顺序一样，但测试仪在重测后仍显示红色 或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只 好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消 失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉 重做。直到测试全为绿色指示灯闪过为止。对于制作方法不同测试仪上 的指示灯亮的顺序不同，如果是直通线测试仪上的灯应该是依次顺序的 亮，如果做的是交叉线那测试仪的一段的闪亮顺序应该是3、6、1、4、 5、2、7、8。
