几个相交剖切面剖切面
几个相交的剖切平面(旋转剖)-PPT
全剖视图 肋板纵向剖不画剖面线
半剖视图
局部剖视图
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
8
全剖
ห้องสมุดไป่ตู้
半剖
)，但垂直于某基本投影面，剖开后向剖切平面 的垂直方向投影，并将其翻转到与基本投影面 重合后画出，以反映所剖内部结构的实形。
② 斜剖视图最好配置在箭头所指的前方，以 保持直接的投影关系。在不致引起误解时，允 许将图形旋转，但旋转角度应小于90°，且旋 转后的标注形式为“X-X “。 ③斜剖视图要标注
阶梯剖视有下列几点：
（1）为了表达孔、槽等内部结构的实形， 几个剖切平面应同时平行于同一个基 本投影面。
（2）两个剖切平面的转折处，不能划分
界线。当它们在剖视图上有共同的对称中
心线和轴线时，也可以各画一半，这时细
点画线就是分界线。
A--A
（3）阶梯剖视必须标注。在剖切平面迹 线的起始、转折和终止的地方，用剖切 符号（即粗短线）表示它的位置，并写 上相同的字母；在剖切符号两端用箭头 表示投影方向（如果剖视图按投影关系 配置，中间又无其它图形隔开时，可省 略箭头）；在剖视图上方用相同的字母 标出名称“X—X”。
（二）几个平行剖切平面（剖切 面可以是投影面平行面或垂直面）
适用条件：具有平行结构的机 件。
画法：先剖切，后投影，再合 一。
剖切方式：（1）全剖视图（2） 半剖视图（3）局部剖视图
A
A—A
B—B
B
BB
B A
工图试题
工图试题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。

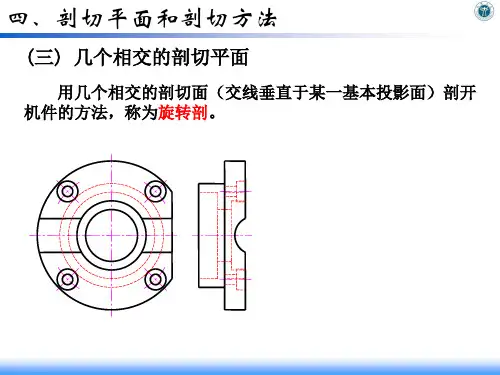

机械制图17.3.3.3 几个相交的剖切面剖切-旋转剖视
四、剖切平面和剖切方法
剖视图需要展开的情况
§2-2 点的两面投影
四、剖切平面和剖切方法
剖视图需要展开的情况
§2-2 点的两面投影
四、剖切平面和剖切方法
剖视图需要展开的情况
§2-2 点的两面投影
四、剖切平面和剖切方法
剖视若图把需剖要切展平开面的展情开况成同一平面后再向基本投影面投射，则
四、剖切平面和剖切方法
注意事项： 4.必须标注。
§2-2 点的两面投影
四、剖切平面和剖切方法
注意事项：
4 点的两面投影
四、剖切平面和剖切方法
注意事项： 4.必须标注。
§2-2 点的两面投影
四、剖切平面和剖切方法
注意事项： 4.必须标注。
A
A –A
AA A
A
A
A
A
A –A
§2-2 点的两面投影
按油孔原位置 画其水平投影
四、剖切平面和剖切方法
注意事项： 3.当剖切后产生不完整要素时，应将这部分按不剖画出。
§2-2 点的两面投影
四、剖切平面和剖切方法
注意事项：
3.当剖切后产生不完整要素时，应将这部分按不剖画出。
A –A
按不剖 画出
不完整 结构
A A
A
§2-2 点的两面投影
四、剖切平面和剖切方法
注意事项：
1.在旋转剖视图中，倾斜的剖切面必须旋转到与选定的基 本投影面平行，然后再投射。
A
A –A
A
A
先旋转后投射 §2-2 点的两面投影
四、剖切平面和剖切方法
注意事项： 2.剖切平面后的其他结构一般应按原位置画投影。
§2-2 点的两面投影
机械制图期末考试及答案
*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。
答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。
答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。
??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。
大一工程制图与计算机绘图

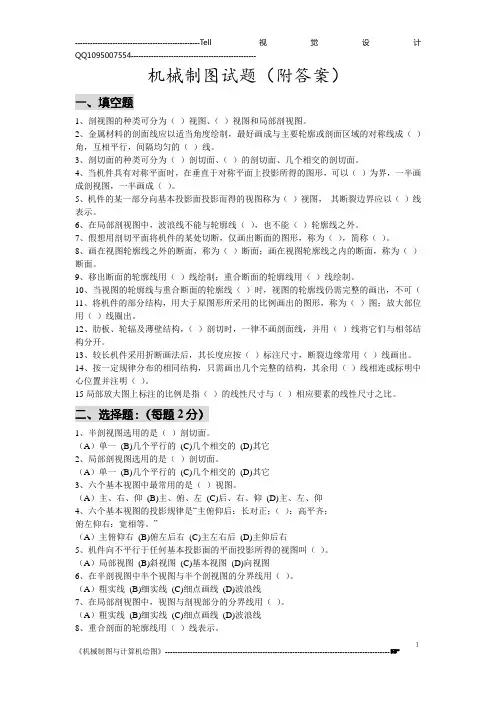

机械制图试题（附答案）一、填空题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
二、选择题：（每题2分）1、半剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它2、局部剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它3、六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰4、六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
机械制图期末考试及答案
机械制图期末考试及答案(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
机械识图单元四 机件的常用表达方法
(1) 视图与剖视图的分界线应是对称中心线(细点画线)，而不应画 成粗实线，也不应与轮廓线重合；
(2) 机件的内部形状在半剖视图中已表达清楚，在另一半视图上就 不必再画出虚线，但对于孔或槽等，应画出中心线位置。
五．剖视图的种类
3.局部剖
用剖切面局部地剖开物体所得的剖视图称为局部剖视图。 图中，上连接板和下连接板中各有4个通孔，但在半剖视图中只画出中心 线位置，不能表达其内部形状，这时可以采用局部剖。
四．斜视图
物体向不平行于基本投影面的平面 投射所得的视图称为斜视图。
斜视图主要用来表达物体上倾斜 部分的实形，所以其余部分不必全 部画出而用波浪线或双折线断开。
斜视图通常按向视Байду номын сангаас的配置形 式配置并标注。必要时，允许将斜 视图旋转配置；标注时，表示该视 图名称的大写拉丁字母应靠近旋转 符号的箭头端。
课题二
剖视图
视图主要用来表达零件的外部形状，如果零件的内部形状结构比较复 杂，视图上会出现较多的细虚线、实线交叉重叠，既不便于看图，也不便 于画图和标注尺寸。
为了能够清晰地表达零件的内部结构，采用剖视的方法画图。
一．剖视图
假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将 其余部分向投影面投射所得的图形，称为剖视图，简称剖视。
图示零件，主视图上外部形状左右对称，全剖后剖视图也是左右对称，所以在主视 图上可以一半画成剖视，另一半画成视图，这样既可以表达零件的外部形状，也可以 表达零件的内部结构。
五．剖视图的种类
2.半剖视图 半剖视图既充分地表达了机件的内部形状，又保留了机件的外部形状，所以 常用它来表达内外形状都比较复杂的对称机件。
三．剖视图的标注
机体的表达方法答案详解
第十二章机件的表达方法
1.六个基本视图的投影规律是“主俯仰后：长对正；右主左后；；俯左仰右：。
2.向基本投影面投影的视图有、、。
向倾斜投影面投影的视图是。
3.剖视图的种类可分为视图、视图和视图。
4.剖切面的种类可分为剖切面、剖切面、剖切面和复合剖切面。
5.肋板、轮辐及薄壁结构，沿向剖切，按不剖切处理，不画剖面线，并用线将它们与相邻结构分开。
1.六个基本视图的投影规律是“主俯仰后：长对正；右主左后；高平齐；俯左仰右：宽相等。
2.向基本投影面投影的视图有基本视图、向视图、局部视图。
向倾斜投影面投影的视图是斜视图。
3.剖视图的种类可分为全剖视图、半剖视图和局部剖视图。
4.剖切面的种类可分为单一剖切面、几个平行的剖切面、几个相交的剖切面和复合剖切面。
5.肋板、轮辐及薄壁结构，沿纵向剖切，按不剖切处理，不画剖面线，并用粗实线将它们与相邻结构分开。
12-2 画出机件的基本视图、向视图、局部视图、斜视图。
（2）
（5）3.补画主视图中漏画的图线。
（6
）
3.补画主视图中漏画的图线。
（7）（8）
立体图。
《机械制图》练习题
《机械制图》练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出。
2、标题栏位于图纸的________。
3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。
4、图纸的基本幅面有____；____；____；____；____五种。
5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。
6、________，________，________均符合国家标准的螺纹，称为标准螺纹。
7、导程S和螺距P的关系是________。
8、表面粗糙度符号顶角为________度。
9、符号表示该表面是用________________方法获得的。
10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。
二．是非题1、尺寸标注不应封闭。
（）2、非回转体类零件的主视图一般应选择工作位置。
（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。
（）4、铸造零件应当壁厚均匀。
（）5、上下偏差和公差都可以为正，为负和为0。
（）三．作图题1、三角形EFG在平面ABCD上，求其H面投影。
2、完成螺栓连接的图样。
3、补全W投影。
4、求作W投影。
5、求作相贯线V、W投影。
6、由轴测图补画视图。
7、将物体的主视图改画成剖视图。
《机械制图》练习题21、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
汽车机械制图单元练习题题库练习题及答案(第四单元)
汽车机械制图单元练习题题库练习题及答案（第四单元）单元测试题 4.1一、填空题1．基本视图一共有个，它们的名称分别是。
2.基本视图的“三等关系”为：。
3.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。
4.按剖切范围的大小来分，剖视图可分为、、三种。
5.剖视图的剖切方法可分为、、。
6.剖视图的标注包括三部分内容：、、。
7.省略一切标注的剖视图，说明它的剖切平面通过机件的。
8.断面图用来表达零件的形状，剖面可分为和两种。
9.移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在。
10.机件中一般采用图表达机件的断面形状二、选择题1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（）。
A.明细栏B.标题栏C.零件序号D.总体尺寸2.一张完整的零件图应包括：一组图形、完整的尺寸、（）和标题栏。
A.明细栏B.总体尺寸C.零件序号D.技术要求3.基本视图配置中，俯视图在主视图的（）方。
A.上B.左C.后D.下4.基本视图配置中，右视图在主视图的（）方。
A.上B.左C.后D.下5.六个基本视图仍然保持“长对正、高平齐、（）”的“三等”投影关系。
A.宽相等B.左右等高C.前后一致D.上下对齐三、绘图题1.根据组合体两视图，补画第三视图单元测试题 1（答案）一、填空题1.基本视图一共有 6 个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图2、基本视图的“三等关系”为：长对正，高平齐，宽相等。
3.表达形体外部形状的方法，除基本视图外，还有向视图、局部视图、斜视图、剖视图四种视图。
4、按剖切范围的大小来分，剖视图可分为全剖视、半剖视、局部剖视三种。
5、剖视图的剖切方法可分为单一剖、阶梯剖、旋转。
6.剖视图的标注包括三部分内容：字母、箭头、剖切线。
7.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面。
8.断面图用来表达零件的某部分的断面形状，剖面可分为移出断面和重合断面两种。
机械制图-剖视图的画法
机械制图-剖视图的画法一、剖视图的概念假想的用剖切面剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图，简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线，采用剖视的目的，就可使机件上一些原来看不见的结构变为可见，用实线表示，这样看起来就比较清晰可见。
二剖视图的配置各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下：1 剖切位置及剖切面的确定根据机件的特点，剖切面可以是曲面，但一般为平面，表示机件内部的结构剖视，剖切平面的位置应通过内部结构的对称面或轴线。
2 剖视图的画法1）剖切符号：用粗短画(线宽1~1.5d)表示，用以指示剖切面的位置，并用箭头表示投影方向。
2）剖视图：“假想”剖开投影后，所有可见的线均画出，不能遗漏。
3）剖面符号：剖切平面与机件的接触部分(断面)画剖面线，剖面线应以适当角度的细实线绘制，最好为45°斜线，同一机件的各个视图中剖面线方向与间距必须一致4）剖视图的配置与标注．剖视图名称用”Ｘ－Ｘ“表示。
三、剖视图的种类按剖切的范围，剖视图可分为全剖视图、半剖视图和局部视图。
1、全剖视图（1）概念：用剖切面完全地剖开物体所得的剖视图。
（2）应用：表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。
例：全剖视图的作法：（如下图）（3）注意：因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。
2、半剖视图（1）概念：当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。
（2）应用：由于半剖视图既充分的表达了机件的内部形状，又保留了机件的外部形状，所以常采用它来表达内外部形状都比较复杂的对称机件。
当机件的形状接近于对称，且不对称的部分已另有图形表达清楚时，也可以画成半剖视图。
（3）注意：a、视图与剖视图的分界线应是对称中心线（细点画线），而不应画成粗实线，也不应与轮廓线重合；b、机件的内部形状在半剖视图中以表达清楚，在另一半视图上就不必再画出虚线，但对于孔或槽等，应画出中心线的位置。
剖切面的种类
零件的结构特点
剖切符号的标注形式
任务小结
2、不同种类剖切面的画法要领
几个平行的剖切面 转折处不要画线 几个相交的剖切面
倾斜结构的画法，肋板的剖切画法
完成任务
评价内容
评价等级
（A、B、C）
一组
1.主视分图选组择正讨确论
二组 2.剖切面种类判断正确
3.具体错误形式分析准确 三组
布置作业
集P.89-1、90-1
准备任务 画图要领
剖切面种类 几个平行的剖切面
准备任务
思考
剖切面种类 几个相交的剖切面
在视图中指出剖切面的位置， 用了这几个个零相件交可的以剖只切使面用？ 一个剖切面吗？
准备任务 画图要领
剖切面种类
（1）倾斜结构的剖切画法 几个相交的剖切面
准备任务 画图要领
（1）倾斜结构的剖切画法
提问: 该零件倾斜部分
分析任务
了解 剖切面 的种类
掌握 明确
判别剖切 不 同 剖
面种类的 切 面 的
方法切面种类
（1）单一剖切面
（2）几个平行的剖切面
（3）几个相交的剖切面
准备任务 思考
剖切面种类 几个平行的剖切面
（1）在视图中指出剖 切（2面）的该位零置件，能用否了通几过 个对平称行面的 剖剖 切切 ，面 为？什么？
课件导航
复习提问
剖视图的种类有哪些？
1 全剖视图
2
半剖视图
3
局部剖视图
复习
全剖视图
复习
半剖视图
复习
局部剖视图
新课导入
机件的内部结构是复杂 多样的，为了完整清晰地表 示机件的内部结构，常需要 选用不同数量和位置的剖切 面（也就是不同种类的剖切 面）剖开机件。
2011汽车检测专业制图试题库
《机械制图》题库（大专）建议：出题分值比例——作图题占总分60%~70%一、填空题（每题2分）1、标题栏应画在每张图样的右下角紧靠边框。
2、正投影的三个基本特性是实形性、积聚性、类似性。
3、三视图的三等关系：主俯视图长对正；主左视图高平齐；俯左视图宽相等。
4、组合体读图的方法有形体分析法、线面分析法。
5、基本视图有主视图, 俯视图 , 仰视图右视图后视图左视图。
6、螺纹的_牙型、大径、线数、螺距、旋向是五要素。
7、基准孔的基本偏差代号为 H ，其下偏差为零。
8、比例是指图样与实物相应要素的线性尺寸之比，有原值比例、缩小比例、放大比例三种。
9、同一机件如采用不同的比例画出，其图形大小不同，但图上标注的尺寸数值相同。
10、装配图中，剖面线的方向相同，间隔一致的是__同一零件______。
11、一个完整的尺寸应由__尺寸界限__、_尺寸线__ 、__尺寸线终端、尺寸数字__ 四要素组成。
12、标注角度时，数字一律___水平_____书写。
13、交线分为__截交线__ 和__相贯线__。
其中，_相贯线_ 是旋转体与旋转体相交形成的。
14、螺纹按旋向分为___左旋___和_右旋__。
15、普通螺纹的公称直径是指螺纹的__大径__，英寸制管螺纹的公称直径是指__管子的孔径__。
16、将机件的某一部分单独地向__基本___投影面投影所得的视图为局部视图。
17、局部剖视图中，机件剖开部分与未剖开部分的分界线用___波浪__线表示; 半剖视图中，机件剖开部分与未剖开部分的分界线是___细点画___线。
18、装配图上，一般应标注规格尺寸、装配尺寸、外形尺寸、安装尺寸和其他重要尺寸_等五类尺寸。
19、说明下列螺纹代号的含义。
M24左-7H-S: M24__普通粗牙螺纹_大径24㎜左 _左旋__7H__中径和顶径公差带代号__S__短旋合长度。
20、当线段平行于投影面时，得到的投影为实长，具有实形性。
21、当空间平面倾斜于投影面时，其投影为一类似多边形，这种性质叫类似性。
剖切面的种类及剖切方法(ppt文档)
§11-1 剖切面的种类及剖切方法
首 页 章目录 节目录 上一页 下一页
二、几个平行的剖切平面
§11-1 剖切面的种类及剖切方法
当物体上几种不同的结构要素（如孔、槽等）的中心 线排列在几个互相平行的平面上时，可采用几个平行的剖 切平面剖切。
旋转剖的标注
用旋转剖画出的剖视图，必须按规定加以标注。
剖切符号的起、讫及转折处应用相同的字母标注，但当转折处地方 有限又不致引起误解时，允许省略字母。
首 页 章目录 节目录 上一页 下一页
三、几个相交的剖切平面
§11-1 剖切面的种类及剖切方法
旋转剖的标注
用旋转剖画出的剖视图，必须按规定加以标注。
一、单一剖切面
§11-1 剖切面的种类及剖切方法
使用单一剖切平面剖切物体时，单一剖切平面可以平 行于某一基本投影面，也可以不平行于任何基本投影面 （但必须与某一基本投影面垂直）。
斜剖
采用不平行 于任何基本 投影面的单 一剖切平面 剖开物体获 得剖视图的 方法，通常 被称为“斜 剖” 。
首 页 章目录 节目录 上一页 下一页
剖切符号的起、讫及转折处应用相同的字母标注，但当转折处地方 有限又不致引起误解时，允许省略字母。
省略字母
首 页 章目录 节目录 上一页 下一页
三、几个相交的剖切平面
§11-1 剖切面的种类及剖切方法
为了表达内部形状较为复杂，且分布在不同位置上的物体，还可 以用两个以上相交的剖切平面剖开物体。当采用几个相交的剖切平面 剖开物体画剖视图时，可采用展开画法，此时应标注“×－×展开”。
填空选择判断
一、填空1、剖视图的种类可分为（ ）视图、（ ）视图和局部剖视图。
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对 称线成（ ）角，互相平行，间隔均匀的（ ）线。
3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几 个相交的剖切面。
4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以 （ ）为界，一半画成剖视图，一半画成（ ）。
5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂 边界应以（ ）线表示。
6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓 线之外。
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简 称（ ）。
8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的 断面，称为（ ）断面。
9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。
10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完 整的画出，不可（ ）。
11、 将机件的部分结构， 用大于原图形所采用的比例画出的图形， 称为 （ ） 图；放大部位用（ ）线圈出。
12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ） 线将它们与相邻结构分开。
13、 较长机件采用折断画法后， 其长度应按 （ ） 标注尺寸， 断裂边缘常用 （ ） 线画出。
14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（ ） 线相连或标明中心位置并注明（ ）。
15 局部放大图上标注的比例是指（ ）的线性尺寸与（ ） 相应要素的线性尺寸之比。
二、判断题：（每题 1 分）1、视图包括基本视图，局部视图、斜视图和向视图共四种。
（ ）2、视图上标有“A”字样的是向视图。
（ ）3、视图上标有“A向旋转”字样的是斜视图。
（ ）4、局部视图的断裂边界一般以波浪线表示。
（ ）5、 机件向基本投影面投影所得的图形称为基本视图， 共有六个基本视图。
2019最新版机械制图期终试题(含答案)
2019年机械制图期末考试模拟试题（含答案）学校：__________一、填空题1．平面于立体表面相交，可以认为是立体被平面截切，该平面称为截平面。
2．按表面的性质不同,基本体通常分为平面基本体和曲面基本体.3．平面体上相邻表面的交线称为棱线.4．确定组合体各组成部分的形状大小的尺寸是定形尺寸.5．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.6．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 1.～1.mm，当圆直径叫小时，中心线可用细实线代替。
7．图形的轮廓线、轴线或对称中心线及其引出线可作为尺寸界线8．正投影的基本性质是真实性、积聚性、类似性。
9．用正投影法所绘制的物体图形称为视图。
10．直线在三面投影体系中有三种位置：投影面垂直线，投影面平行线，一般位置线。
11．与三个投影面都倾斜的直线，称为一般位置直线。
12．剖视图可分为全剖视图,半剖视图和局部剖视图.13．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面14．工程中常见的回转体有圆柱,圆锥,球,和环.15．从螺纹的线数分: 单数螺纹和多数螺纹.16．圆锥表面由圆锥面和底圆组成。
17．剖视图就是假想的用剖切平面，从机件适当位置将机件切开。
剖切平面与机件接触的部分称为断面。
18．通过螺纹轴线的剖切面上螺纹的轮廓形状，称为螺纹牙型。
19．大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。
20．沿一条螺旋线型成的螺纹为单线螺纹。
21．齿顶圆与齿根圆之间的径向距离称为齿高。
22．轴承的代号分前置代号、基本代号和后置代号。
23．弹簧的类型有螺旋弹簧、蜗卷弹簧、板弹簧等。
24．零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则。
25．以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为极限尺寸。
26．管螺纹的代号是（ C ）A、 BB、TrC、GD、 M27．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.28．螺纹的五要素是牙型、直径、线数、螺距、旋向。
