自锁螺母工作原理
一般的螺母在使用过程由于振动等某种其它的原因会自行松脱，为防止这种现象，于是就发明了自锁螺母。自锁螺母它的功能主要是防松、抗振。用于特殊场合。自锁螺母一般是靠摩擦力自锁。有嵌尼龙圈的、带颈收口的、加金属放松装置的。它们都属于有效力矩型防松螺母。可以参阅GB/T3098.9-2002国家标准.
常见的国外自锁螺母
一般为法国型号LANFRANCO船用和桥梁的高强度自锁螺母它能把摩擦力转换为螺栓与槽螺母之间的膨胀力从而达到极佳的制锁效果。ESL螺母上部有两个狭槽，当螺母在螺栓上拧紧时，螺栓的螺纹将旋入螺母横断面的狭槽中，螺纹被螺母侧壁渐渐锁紧就达到了制锁的功能。精湛的生产工艺能够使锁紧元件的扭矩类型保持一致，产品一般应用于铁路铸造轨道交通传动系统采矿设备公路军用采油机械汽车产业公共设施地铁发动机建筑机械航天航空钻孔设备桥梁发电机农用机械船舶工业冶金设备火车压缩机
医疗机械信号系统风力发电。最为有效利用几何楔角原理起到自锁效果的为美国DISC-LOCK自锁螺母，其工作原理为：DISC-LOCK自锁螺母是由两部分组成，每个部分都有交错的凸轮，由于内部楔式设计坡斜角度大于螺栓的螺母角度，这个组合便紧紧的咬合成一个整体，当有振动发生时，DISC-LOCK防松螺母凸起部分相互错动，产生抬升张力，从而达到完美的防松效果。DISC-LOCK系列紧固件
自锁螺母的其他系列
高强度自锁螺母
为自锁螺母的一个分类，具有强度高，可靠性强的一面。主要是引进欧洲技术作为前提，用于用于筑路机械、矿山机械、振动机械设备等，目前国内生产该类产品的厂家甚少。
尼龙自锁螺母
尼龙自锁螺母是一种新型高抗振防松紧固零件,能应用于温度-50～100℃的各种机械、电器产品中。目前,宇航、航空、坦克、矿山机械、汽车运输机械、农业机械、纺织机械、电器产品以及各类机械对尼龙自锁螺母的需求量剧增,这是因为它的抗振防松性能大大高于其他各种防松装置,而且振动寿命要高几倍甚至几十倍。当前机械设备的事故有80％以上是由于紧固件的松动而造成的,特别在矿山机械中尤为严重,而使用尼龙自锁螺母就可以杜绝由
于紧固件松脱所造成的重大事故。
游动自锁螺母
GJB 125.1～125.6—86规定的双耳密封游动自锁螺母由密封罩、自锁螺母、压圈、密封圈4个零件组成。它结构紧凑,密封可靠,适用于工作压力不大于2atm,工作介质为汽油、煤油、水或空气,使用温度为—50～100℃的产品上。但它在制造工艺、气密试验上具有一定难度。
弹簧自锁螺母
弹簧夹自锁螺母，它由S型弹簧夹和自锁螺母组成，在S型弹簧夹上设有卡固自锁螺母的卡固孔(3)、用于穿过螺栓的过渡孔和用于螺栓导向的导向孔，自锁螺母放置在卡固孔与过渡孔(4)之间，并卡固在卡固孔内。本实用新型采用将自锁螺母通过弹簧夹的弹性作用力固定在连接板或支撑件上，弹簧夹既是自锁螺母的装配载体，又是进行装配时作为自锁螺母的装配工具，这样的结构不仅方便安装，而且安装后的可靠性好。
原理：自锁螺母原理
1.运用螺母与锁紧机构相连，当拧紧螺母时，锁紧机构锁住尺身，尺框不可自由移动，达到锁紧的目的；当松开螺母时，锁紧机构脱开尺身，尺框沿尺身移动
2.自锁螺母一般是靠摩擦力其原理是通过压花齿压入钣金的预置孔也，一般而方预置孔的孔径略小于压铆螺母的
自锁螺母概念及工作原理
概况 一般的螺母在使用过程由于振动等其它原因会自行松脱，为防止这种现象，于是就发明了自锁螺母。自锁螺母它的功能主要是防松、抗振。用于特殊场合。其工作原理一般是靠一般的螺母在使用过程由于振动等其它原因会自行松脱，如振动，为防止这种现象，于是就发明了自锁螺母。自锁螺母它的功能主要是防松、抗振。用于特殊场合。其工作原理一般是靠摩擦力自锁。自锁螺母按功能分类的类型有嵌尼龙圈的、带颈收口的、加金属防松装置的。 它们都属于有效力矩型防松螺母（可以参阅GB/T3098.9-2002国家标准）。 原理 自锁螺母一般是靠摩擦力，其原理是通过压花齿压入钣金的预置孔里，一般方预置孔的孔径略小于压铆螺母。运用螺母与锁紧机构相连，当拧紧螺母时，锁紧机构锁住尺身，尺框不可自由移动，达到锁紧的目的;当松开螺母时，锁紧机构脱开尺身，尺框沿尺身移动。 国外品牌 船用和桥梁的高强度自锁螺母，它能把摩擦力转换为螺栓与槽螺母之间的膨胀力从而达到极佳的自锁效果。 紧固件 ESL螺母上部有两个狭槽，当螺母在螺栓上拧紧时，螺栓的螺纹将旋入螺母横断面的狭槽中，螺纹被螺母侧壁渐渐锁紧就达到了自锁的功能。精湛的生产工艺能够使锁紧元件的扭矩类型保持一致，产品一般应用于铁路铸造、轨道交通、传动系统、采矿设备、公路、军用、采油机械、汽车产业、公共设施、地铁、发动机、建筑机械、航天航空、钻孔设备、桥梁、发电机、农用机械、船舶工业、冶金设备、火车、压缩机、医疗机械、信号系统、风力发电。 其他系列
高强度自锁螺母 为自锁螺母的一个分类，具有强度高，可靠性强的一面。主要是引进欧洲技术作为前提，用于筑路机械、矿山机械、振动机械设备等，国内生产该类产品的厂家甚少。 尼龙自锁螺母 尼龙自锁螺母是一种新型高抗振防松紧固零件,能应用于温度-50～100℃的各种机械、电器产品中。宇航、 航空、坦克、矿山机械、汽车运输机械、农业机械、纺织机械、电器产品以及各类机械对尼龙自锁螺母的需求量剧增,这是因为它的抗振防松性能大大高于其他各种防松装置,而且振 动寿命要高几倍甚至几十倍。当前机械设备的事故有80%以上是由于紧固件的松动而造成的,特别在矿山机械中尤为严重,而使用尼龙自锁螺母就可以杜绝由于紧固件松脱所造成的 重大事故。
自锁现象及其应用
自锁现象及其应用 赵轩 中国地质大学（武汉）工程学院 摘要：在力学中有这样一类现象，当物体的某一物理量满足一定的条件时，无论施加多大的力，都不可能让它与另一物体之间发生相对运动，我们将这一现象称为“自锁”。而在工程实际中，经常会见到“卡住”现象的发生，例如维修汽车时所用的千斤顶，但有时需要防止“卡住”现象的发生，如在使用变速器时，若发生“自锁”，则变速器就不能正常工作。我们必须先将“自锁”的原理搞清楚，才能将其更好地运用到生活中去。 关键字：自锁现象;自锁条件;摩擦角;应用 1.自锁现象 1.1自锁现象的定义 物体受静摩擦力作用而静止，当用外力试图使这个物体发生运动时，外力越大，物体被挤压的越紧，越不容易发生运动，即最大静摩擦力的保护能力越强，这种现象叫自锁现象。 1.2几种简单自锁现象 （1）水平面内的自锁现象 如图1，重力为G的物体，放置在粗糙的水平面上，用适当大小的水平外力推它时，总可以使它动起来。但当用竖直向下的外力去推它，物体则不会发生运动。即使的方向旋转一个小角度变成来推，物体也不一定会运动。只有当力的方向与竖直方向的夹角超过一定角度变成时，用适当的力推动，物体才可能运动，而小于这一角度时，无论用多大的力都不可能推动它。 图1 （2）竖直面内的自锁现象 如图2，重力为G的物快紧靠在竖直粗糙的墙壁上，在适当大的外力作用下，可以保持静止。当外力大到重力可以忽略不计时，无论用斜向上的力，还是用斜向下的力作用于物快上时，物体都将会保持静止。 与水平面不同的是，竖直面保证物体静止的最小力的条件有所不同。当用斜向上的力维持物体平衡时，不一定满足自锁条件，而若用斜向下的力使物体平衡，一定满足自锁条件，否则不可能处于平衡。
自锁螺母工作原理
一般的螺母在使用过程由于振动等某种其它的原因会自行松脱，为防止这种现象，于是就发明了自锁螺母。自锁螺母它的功能主要是防松、抗振。用于特殊场合。自锁螺母一般是靠摩擦力自锁。有嵌尼龙圈的、带颈收口的、加金属放松装置的。它们都属于有效力矩型防松螺母。可以参阅GB/T3098.9-2002国家标准. 常见的国外自锁螺母 一般为法国型号LANFRANCO船用和桥梁的高强度自锁螺母它能把摩擦力转换为螺栓与槽螺母之间的膨胀力从而达到极佳的制锁效果。ESL螺母上部有两个狭槽，当螺母在螺栓上拧紧时，螺栓的螺纹将旋入螺母横断面的狭槽中，螺纹被螺母侧壁渐渐锁紧就达到了制锁的功能。精湛的生产工艺能够使锁紧元件的扭矩类型保持一致，产品一般应用于铁路铸造轨道交通传动系统采矿设备公路军用采油机械汽车产业公共设施地铁发动机建筑机械航天航空钻孔设备桥梁发电机农用机械船舶工业冶金设备火车压缩机 医疗机械信号系统风力发电。最为有效利用几何楔角原理起到自锁效果的为美国DISC-LOCK自锁螺母，其工作原理为：DISC-LOCK自锁螺母是由两部分组成，每个部分都有交错的凸轮，由于内部楔式设计坡斜角度大于螺栓的螺母角度，这个组合便紧紧的咬合成一个整体，当有振动发生时，DISC-LOCK防松螺母凸起部分相互错动，产生抬升张力，从而达到完美的防松效果。DISC-LOCK系列紧固件 自锁螺母的其他系列 高强度自锁螺母 为自锁螺母的一个分类，具有强度高，可靠性强的一面。主要是引进欧洲技术作为前提，用于用于筑路机械、矿山机械、振动机械设备等，目前国内生产该类产品的厂家甚少。 尼龙自锁螺母 尼龙自锁螺母是一种新型高抗振防松紧固零件,能应用于温度-50～100℃的各种机械、电器产品中。目前,宇航、航空、坦克、矿山机械、汽车运输机械、农业机械、纺织机械、电器产品以及各类机械对尼龙自锁螺母的需求量剧增,这是因为它的抗振防松性能大大高于其他各种防松装置,而且振动寿命要高几倍甚至几十倍。当前机械设备的事故有80％以上是由于紧固件的松动而造成的,特别在矿山机械中尤为严重,而使用尼龙自锁螺母就可以杜绝由 于紧固件松脱所造成的重大事故。 游动自锁螺母 GJB 125.1～125.6—86规定的双耳密封游动自锁螺母由密封罩、自锁螺母、压圈、密封圈4个零件组成。它结构紧凑,密封可靠,适用于工作压力不大于2atm,工作介质为汽油、煤油、水或空气,使用温度为—50～100℃的产品上。但它在制造工艺、气密试验上具有一定难度。 弹簧自锁螺母 弹簧夹自锁螺母，它由S型弹簧夹和自锁螺母组成，在S型弹簧夹上设有卡固自锁螺母的卡固孔(3)、用于穿过螺栓的过渡孔和用于螺栓导向的导向孔，自锁螺母放置在卡固孔与过渡孔(4)之间，并卡固在卡固孔内。本实用新型采用将自锁螺母通过弹簧夹的弹性作用力固定在连接板或支撑件上，弹簧夹既是自锁螺母的装配载体，又是进行装配时作为自锁螺母的装配工具，这样的结构不仅方便安装，而且安装后的可靠性好。 原理：自锁螺母原理 1.运用螺母与锁紧机构相连，当拧紧螺母时，锁紧机构锁住尺身，尺框不可自由移动，达到锁紧的目的；当松开螺母时，锁紧机构脱开尺身，尺框沿尺身移动 2.自锁螺母一般是靠摩擦力其原理是通过压花齿压入钣金的预置孔也，一般而方预置孔的孔径略小于压铆螺母的
液压螺母的工作原理
液压螺母的工作原理 在我们的大工业生产时代中，我们的很多机器都由许多零件元件组装而成，而这里面最重要的一个元件就是液压螺母。液压螺母用于需经常拆装的螺栓；超大螺栓的预紧；大型工件的锁紧等场合。使用液压螺母．可以提高工作效率，减少此类问题。其原理是液压油被高压油泵输入螺母中产生推动活塞的力．满足安装或拆卸轴承--毫不费力，既准确又安全。接下来，就让我来为大家详细讲解液压螺母工作原理的相关知识。 九十年代的时候，传统螺母已经不能满足众多重型机械领域对紧固的要求，这时国外出现了一种新型强力紧固元件液压螺母。液压螺母并不是什么小电的物件，简单来说，它就是一个铁钢制的一个普通机器零件，被人们经常用于拆除的螺栓机械零件上，对机械零件的螺栓预紧，并也可对一些机械工件的锁紧作用。那么，你知道液压螺母工作原理是怎样的吗？其实，液压螺母工作原理主要是利用液压油在被螺母中被高压油泵推动所产生的活塞推力，从而完成安装轴或是对轴的拆卸，这工具的使用不仅加快了工作时间，并使工作进一步安装准确和拆卸安全。 【液压螺母介绍】 液压螺母是一种经常用在比较大型的机器上面的用于锁定接口的可拆装的工具，他一般是圆形或者锥形的形状，这样子就很适合具体的工件的使用，既可以安装上去又可以很轻松的拆卸下来。液压螺母的基本工作原理是通过一定的手段将液压油送入到螺母中，然后产生较为强大的压力从而产生一个力将活塞推动，从而让工件的安装和拆卸较为方便，使用液压螺母是一种较为安全和很减少工作浪费的一种方法。从这个意义上面讲，液压螺母也促进了工业生产的发展。 【液压螺母特点】 1、拉伸方式不受螺栓润滑效果和螺纹摩擦大小的影响，可以得到更为精确的螺栓载荷； 2、可对多个螺栓进行同步拉伸，使整圈螺栓受力均匀，得到均衡的载荷； 3、由于采用最先进的超高压液压技术，可以在很小的空间内完成螺栓的锁紧； 4、拉伸方式对螺栓进行紧固得到的剩余载荷和有效载荷要比力矩方式更大； 5、拉伸方式更适用于紧固精度要求较高的接合应用，它能使连接面受力均匀地实现接合，真正地防止泄漏。 【液压螺母优点】 1、适用于各种震动、快速转动、大力量设备和狭窄空间； 2、经济高效、重量轻、精度高；

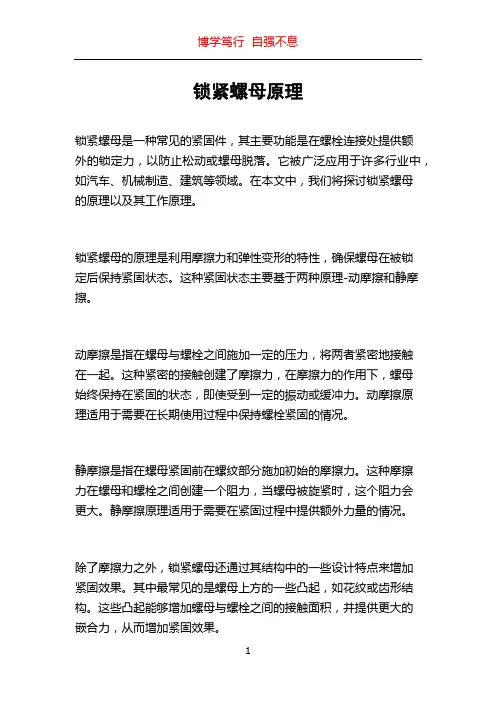

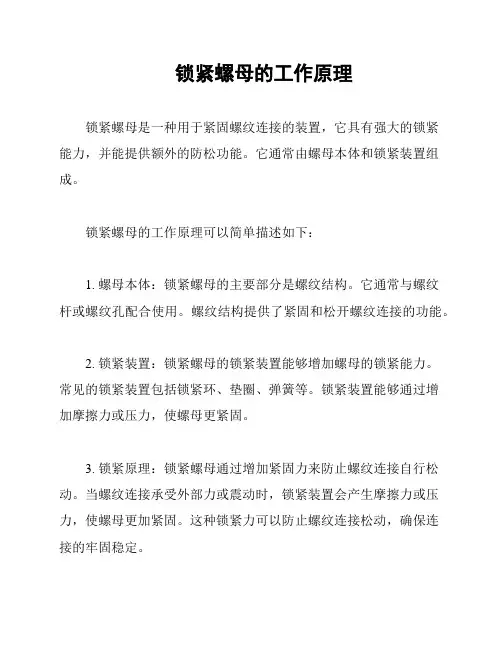

锁紧螺母
锁紧螺母 其他名称：根母、防松螺帽、纳子。 用途：锁紧通丝外接头或其他管件。 螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。在一些重要的场合我们就会采取一些防松措施，保证螺母锁紧的可靠性。其中用锁紧螺母就是其中的一种防松措施。 锁紧螺母也有四种： 第一种是用两个一样的螺母拧在同一支螺栓上，在两个螺母之间附加一个拧紧力矩，使得螺栓连接可靠。 第二种是专用的防松螺母，需要和一种可以防松垫片一起使用。专用的防松螺母不是六角螺母，而是一中圆螺母，在螺母的圆周上开有3个、4个、6个或者8个缺口（视螺母大小和生产厂家产品系列不同而异），这几个缺口既是拧紧工具的着力点，又是防松垫片卡口的卡入处。 第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔（一般是2个，在外圆面呈90分布），用来拧入小直径的沉头螺钉，目的是给螺纹施加一个向心方向的力，防止锁紧螺母松开。目前市场上销售的质量比较好的锁紧螺母在螺母的内圆面镶有与该锁紧螺母螺纹一致的铜制小块，用于避免径向顶紧螺钉直接与被锁螺纹接触而损坏后者。这种锁紧螺母在旋转运动类零件的轴端锁紧场合逐步开始应用，比如滚珠丝杠安装端轴承的防松。 DISC-LOCK 第四种锁紧螺母是由两部分组成，每个部分都有交错的凸轮，由于内部楔式设计坡斜角度大于螺栓的螺母角度，这个组合便紧紧的咬合成一个整体，当有振动发生时，DISC-LOCK防松螺母凸起部分相互错动，产生抬升张力，从而达到完美的防松效果。 主要特征 便于安装 整体性
无需垫圈 拆卸方便 可重复使用中碳钢制成 可与8.8级，10.9级以及其他高强度的螺栓配合使用 通过美国军用—MIL-STD 1312 Vibration Test7.Results检测 锁紧螺母 通过Junker Test 检测 通过Dynamic Test 检测 应用范围 汽车业--轿车，卡车，客车 压缩机 建筑机械 风力发电设备 农用机械 铸造业 钻孔设备 船舶工业 军用 采矿设备 石油钻井钻机（陆上或海上） 公用设施 轨道交通 传动系统
自锁螺母原理
日本有家四十五人的小公司叫哈德洛克(Hard Lock)工业株式会社，他们生产的螺母号称“永不松动”，应用遍布世界各地的机械设备中。而在中国也有一家专门生产自紧螺母的公司，下面我们就看看中国自紧螺母和日本“永不松动”螺母在某些方面的对比。 我们来分别介绍这两种的螺母： 一、日本“永不松动”螺母 这种螺母是由Hard Lock创始人若林克彥自己设计研发的，第一个版本称为“U螺母”，使用板簧卡住螺丝钉螺纹的方法，让螺母保持牢固，不会松动。 但是第一代产品有些小问题，就是装配在挖掘机和打桩机上的U螺母，因为震动太大而出现了松动的现象。若林克彥又设计了他的第二代产品，现在市面上都是第二代产品（即哈德洛克螺母）。
哈德洛克螺母防松动原理：首先这种螺母是成对配套使用的，分为凹状螺母和凸状螺母，安装时注意顺序，凸状螺母在下方先装，凹状螺母在上方后装。凸状螺母制造时采用的偏心加工，凹状螺母是正常的中心圆形加工，当两个凸凹螺母拧在一起，就像螺母中插入楔子一样，从而实现了防松动的效果。
Hard Lock螺母不仅在日本，甚至已经在全世界得到广泛应用，迄今为止，Hard Lock 螺母已被澳洲、英国、波兰、中国、韩国的铁路所采用，台湾新干线自从采用Hard Lock 螺母也保持了开业以来无人身事故的纪录。除铁路以外，日本的世界最长吊桥“明石海峡大桥”、世界最高的自立式电波塔“东京晴空塔”、美国的太空梭发射台、海洋钻探机等国內外许多国家和地区，都采用了Hard Lock螺母。 Hard Lock螺母成功后，市面上出现大量Hard Lock螺母仿造品。若林克彦却大方的在公司网站上发布了Hard Lock螺母的设计图纸，并仔细讲解了Hard Lock螺母的原理和制作过程。谁都可以去看，随便看。可就算这样，大家也没法做出来一个与Hard Lock效果一样的螺母。因为他们常年积累的独特技术和诀窍（knowhow），对不同的尺寸和材质有不
机械原理自锁
定义 有些机械，就其机构情况分析是可以运动的，但 由于摩擦的存在，却会出现无论驱动力如何增大，也 无法使其运动的现象，这种现象称为机械的自锁。 机械的自锁的实质是作用力在构件上的驱动力的 有效分力总是小于由其所引起的同方向上的最大摩擦 力。 如图所示构件1在构件2上,作用于构件1上的外力为 F,其与接触面法线之间夹角为β。若两构件之间的摩 擦系数为f,则有f=tgφ. 由外力F而产生的摩擦阻力为 F f21=fFcosβ=Fcosβtgφ F在水平方向上的分力为:Fsinβ 当 Fsinβ≤ 4) 根据自锁的实质来确定，即根据作用在构件上的驱动力的有效分力总是小于或等于由其所引起的同方向上的最大摩擦力来确定。 例题 图示为一焊接用楔形夹具，利用这个夹具把要焊接的 工件1和1＇预先夹妥，以便焊接。图中2为夹具，3 为楔块，若已知各接触面间的摩擦系数均为f,试确定 此夹具的自锁条件。 此题是判定机构的自锁条件，下面选用多种方法求解。 THM液压螺母工作原理 THM液压螺母是一种先进的螺栓装配方法，特别适用于狭窄空间和重负荷振动机械紧固，液压螺母的工作原理是利用液压油缸直接对螺栓施加外力，使被施加力的螺栓在其弹性变形区内被拉长，螺栓拉长后旋紧液压螺母上的锁圈，这样螺栓就会被锁圈锁止在拉长的位置上。 液压缸位于螺栓中轴线的位置，用于对螺栓进行轴向拉伸，实现螺栓需要的拉伸量。而正是螺栓的这种拉伸量决定了螺栓紧固所需的夹紧力。当液压螺母被加压后，螺栓受到拉伸，同时液压螺母和结合面紧贴。从而将螺栓的轴向形变锁住，也就是将剩余螺栓载荷锁在螺母里。很多连接面之间都配有密封垫。密封垫只有在连接面被压紧时才起作用，因此连接面始终保持被夹紧的状态就显得尤其重要了。 对螺栓施加的载荷与液压缸中的油压成正比关系，这样的设计能够非常精确地留住有效载荷。由于载荷直接施加在螺栓上，且所有作用力都用于螺栓拉长，因此载荷产生所需的空间可以达到最小。 安装拉伸锁紧 THM液压螺母特点 拉伸方式不受螺栓润滑效果和螺纹摩擦大小的影响，可以得到更为精确的螺栓载荷。 可对多个螺栓进行同步拉伸，使整圈螺栓受力均匀，得到均衡的载荷。 由于采用最先进的超高压技术，可以在很小的空间内完成螺栓的锁紧。 拉伸方式对螺栓进行紧固得到的剩余载荷和有效载荷要比力矩方式更大， 拉伸方式更适用于紧固精度要求较高的接合应用，它能使连接面受力均匀地实现接合，真正地防止泄漏。 THM系列液压螺母结构 爱普THM液压螺母根据不同的使用分厚型和薄型、高压和超高压、顶环锁紧和底环锁紧。THM液压螺母主要由油缸、活塞和锁圈组成，接油口有顶置和侧入设计。 个性化设计 如果标准型号的液压螺母不能满足使用要求，爱普提供特殊的专业定做服务，为了准确反映螺栓的工况，敬请填写我们提供的螺栓数据调查表。 THM系列液压螺母 THMA型液压螺母 *适用于各种震动、快速转动、大力量设备和狭窄空间 *经济高效、重量轻、精度高 全金属锁紧螺母简介 1.锁紧形式 全金属锁紧螺母也称为全金属自锁螺母，主要锁紧形式分为两种： a.靠螺母自身的螺纹变形位置起到锁紧防松功能,此类螺母统称为980-V型， 常见形式如下：端面三点式、椭圆式、侧面挤压式。 b.螺母内嵌金属锁紧片，靠锁紧圈起到防松作用，此类螺母称为980-M型，常 见形式如下： 2.锁紧原理 a.980-V型螺母的锁紧原理为：通过模具冲压，螺母本身的螺纹有3牙左右产生 变形，变形后螺母螺纹内径略小于螺栓螺纹外径。因此，螺母拧紧后螺纹之间的摩擦力远大于普通螺纹，可以起到有效的防松作用。 b.980-M型螺母的锁紧原理为：螺母内嵌经过热处理的金属片，该金属片内径略 小于螺栓螺纹外径，螺母拧紧后，金属片卡住螺栓螺纹，可以有效的起到防松、抗震的作用。 3.安装方法 锁紧螺母安装时必须借助工具拧紧（如棘轮扳手），不锈钢类螺母安装时建议预涂润滑脂防止在快速安装时出现螺母锁死问题。 4.使用建议 锁紧螺母可以重复使用，但不建议反复多次拆卸安装，多次拆卸安装后会造成螺母锁紧力矩出现明显的下降（拆装第五次要比第一次拆装有明显下降）。 5.机械性能 全金属锁紧螺母的机械性能要求与普通螺母的机械性能要求相同，常见等级碳钢类一般为8级、10级、12级，不锈钢类一般为70级、80级。 其中碳钢材质的螺母保载和硬度要求参照普通碳钢螺母标准执行，即可参照标准ISO 898-1（碳钢螺母机械性能要求）进行验收。不锈钢类螺母仅参照碳钢螺母要求保载性能，不要求硬度。 锁紧螺母需参照执行ISO 2320（预置扭矩锁紧螺母机械性能要求）标准规定的五次拧入拧出的力矩要求，以确保其锁紧性能。普通螺母则无此特殊要求。 欢迎访问CBE （中国）网站?公司产品?螺栓工具?液压螺母 产品概况 液压螺母是先进的螺栓紧固系统，与液压拉伸器工作原理相同，主要用于狭窄空间的紧固件装配和重负载震动机械的紧固。它改革了传统的紧固方法，用液压系统使被紧固螺栓通过纯轴向拉伸，精确达到预定载荷，然后机械锁定在紧固件上，从而完成紧固工作。由于螺杆只受纯拉伸力，螺栓副的预紧力可提高20%-30%。CBE公司依靠十多年从事螺栓工程的经验，为多家著名企业设计制造各种规格的液压螺母，获得极高的评价。 性能优点： 液压螺母是先进的螺栓紧固系统，与液压拉伸器工作原理相同，主要用于狭窄空间的紧固件装配和重负载震动机械的紧固。它改革了传统的紧固方法，用液压系统使被紧固螺栓通过纯轴向拉伸，精确达到预定载荷，然后机械锁定在紧固件上，从而完成紧固工作。由于螺杆只受纯拉伸力，螺栓副的预紧力可提高20%-30%。CBE公司依靠十多年从事螺栓工程的经验，为多家著名企业设计制造各种规格的液压螺母，获得极高的评价。 结构组成及工作原理： 1. 螺母主体 2. 活塞 3. 锁环 4. 密封 5. 堵塞 整套系统包括液压泵、高压油管、快速接头及液压螺母。 操作步骤： 将液压螺母拧在需要紧固的螺栓上 液压压力顶起活塞使螺栓拉伸 将锁环拧靠在螺母体上卸掉液压力 CBE液压螺母性能特点 1. 由于采用超高压液压系统，液压螺栓的尺寸与原有传统螺母匹配，无需修改原有螺栓副设计; 2. 无需扳手及套筒的空间，螺栓副的尺寸更紧凑； 3. 螺杆工作与纯拉伸状态，同尺寸螺杆可提供20%-30% 更多的出力贡献，螺栓副更安全; 4. 通过液压拉伸螺栓，预定载荷更精确，紧固更可靠; 5. 采用目前国际上最先进的聚氨酯/金属复合密封的整体密封结构，密封部件少，密封形式兼顾低压、 高压和超高压密封，特别适于超高压状态下工作； 6. 油缸运行刚度好，工作平稳可靠，操作简便; 7. 活塞超行程时系统自动泄压，操作者的失误可以得到系统的有效纠正； 8. 所有螺栓可同时紧固使装配效率大为提高，法兰的压紧力最均匀。 主要技术参数： 液压螺母规格：M20-M300（可根据特殊要求订制特殊规格） 工作压力:500bar-2200bar,特殊要求时可达3,300bar 拉伸力:190kN-25,655kN（根据不同螺栓规格采用不同拉伸力） 液压螺母按结构分为下、上锁环两种，下锁环型用于一般用途，上锁环型用于沉头孔内的应用 典型应用： ----各种工况条件下，高负载强震动的机械的精确可靠紧固 油田：油田防喷器，采油树 矿山：采煤机，掘进机，斗轮机，超重型车辆 电厂：高压给水泵，压缩机，岩石磨，汽轮机，靠背轮 石化：反应釜，高压给水泵，压缩机，岩石磨，烟汽轮机 船舶：柴油机，主轴系，靠背轮 钢铁：轧机，水压机，钢坯剪，靠背轮 常用液压螺母规格参数参考表： 图片简介: 本技术新型介绍了一种具有自锁功能的螺母，包括螺母主体，所述螺母主体内部中间位置设置有锁紧件，所述锁紧件四周外围套设有扣压件，所述锁紧件包括有外六角锥形边与限位块，所述外六角锥形边上端面与限位块底端面之间开设有减压槽，两组所述外六角锥形边之间开设有收缩槽，所述外六角锥形边内壁上均匀分布有螺纹条，两组所述螺纹条之间设置有螺纹凹槽。该螺母松动时，扣压件的内六角锥形边能够相抵锁紧件的外六角锥形边，且在反作用力的挤压下，锁紧件的外六角锥形边向中心靠拢，完成锁紧件自动锁紧，且锁紧件受扣压件压力锁紧时，收缩槽起到收缩作用，同时在扣压件触动锁紧件时可有效减轻阻力，实现对扣压件和锁紧件的固定定位。 技术要求 1.一种具有自锁功能的螺母，包括螺母主体（1），其特征在于：所述螺母主体（1）内部中间位置设置有锁紧件（2），所述锁紧件（2）四周外围套设有扣压件（3）； 所述锁紧件（2）包括有外六角锥形边（201）与限位块（205），所述外六角锥形边（201）上端面与限位块（205）底端面之间开设有减压槽（202），两组所述外六角锥形边（201）之间开设有收缩槽（206），所述外六角锥形边（201）内壁上均匀分布有螺纹条（203），两组所述螺纹条（203）之间设置有螺纹凹槽（204），所述扣压件（3）内 侧壁设置有内六角锥形边（301），所述扣压件（3）上端表面设置有铆合边（302）。 2.根据权利要求1所述的一种具有自锁功能的螺母，其特征在于：所述内六角锥形边（301）与外六角锥形边（201）相吻合，且锁紧件（2）通过内六角锥形边（301）与外六角锥形边（201）相贴合安装于扣压件（3）内，且内六角锥形边（301）与外六角锥形边（201）的数量均为六组。 3.根据权利要求1所述的一种具有自锁功能的螺母，其特征在于：所述螺母主体（1）的形状为六角锥形，且螺母主体（1）由锁紧件（2）镶嵌于扣压件（3）内部组成。 4.根据权利要求1所述的一种具有自锁功能的螺母，其特征在于：六组所述减压槽（202）均与铆合边（302）相吻合，且铆合边（302）的形状为圆环形。 5.根据权利要求1所述的一种具有自锁功能的螺母，其特征在于：所述外六角锥形边（201）与限位块（205）一体连接，且外六角锥形边（201）内外活动角度为0-60°。 技术说明书 一种具有自锁功能的螺母 技术领域 本技术新型涉及紧固件领域，具体为一种具有自锁功能的螺母。 背景技术 螺母即通过扣压件内六角锥形和锁紧件外六角锥形的反作用力原理，压力越大锁的越紧，使螺栓达到自锁紧固的目的。现有的螺栓靠多个螺帽相互抵紧防止松动，这种方式不能完全锁紧，螺栓在受巨大压力及震动时极易松动，隐藏了安全隐患； 市场上的螺母还存在一定的缺陷，螺栓靠多个螺帽相互抵紧防止松动，这种方式不能完全锁紧，螺栓在受巨大压力及震动时极易松动，隐藏了安全隐患，且防护效果不佳的问题，为此，我们提出一种具有自锁功能的螺母。 实用新型内容 目录 第一章概述 (2) 第二章螺母拆装机总体设计 (3) 第一节工作原理确定 (4) 第二节主要参数确定 (5) 第三章螺母拆装机传动系统、执行系统设计 (8) 一、方案1 齿轮传动 (8) 第一节电动机选型设计计算 (8) 第二节齿轮减速器设计计算 (9) 第三节主动块及横销设计计算 (13) 第四节主轴设计计算 (16) 第五节轴承选型计算 (20) 第六节工作弹簧设计计算 (23) 二、方案2 皮带传动 (27) 第一节电动机选型设计计算 (27) 第二节三角皮带传动设计计算 (28) 第三节主动块及横销设计计算 (30) 第四节主轴设计计算 (32) 第五节轴承选型计算 (36) 第六节工作弹簧设计计算 (39) 第四章螺母拆装机支撑系统设计 (42) 第五章操作及控制系统设计 (43) 第一节主动块和从动块牙嵌离合器选型 (43) 第二节力矩调整器设计 (45) 第三节工作机构离合器设计 (46) 螺母拆装机设计 第三节控制系统 (47) 皮带传动装配图 (49) 齿轮传动装配图 (50) 后记 (51) 参考书目 (52) 2 螺母拆装机设计 第一章概述 人类创造了文明，也创造了汽车。汽车的诞生使人类逐步步入现代化的文明进程。110余年的汽车发展史在人类历史长河中仅是一瞬间，但汽车的诞生和发展却给人类社会带来了巨大而深刻的变化。汽车以惊人的数量、卓越的性能和广泛的用途渗透到人类活动的各个领域，成为21世纪现代文明的主要标志，人类不可缺少的生存和发展的伙伴。 真正的汽车传入中国比较晚，由于当时清政府实行的是闭关锁国的政策，所以西方的工业革命对中国并没有产生多大的影响。汽车是我国道路运输主要组成部分，国民经济的繁荣给汽车事业荣来空前巨大的发展，汽车数量日益增长汽车的保养与维修的工作量越来越大虽然建国以来，我过的汽车保养与维修水平得到很大的提高，然而汽车维修行业的技术水平还是很薄弱的特别是近年来发展极其迅速的许多及类型的保修企业及个体户他们大部分仅有简单的笨重的手工操作。不但劳动强度很高，由于不采用技术手段良好的工作作风，使保修质量差保修费用成本高，性能得不到保证，使汽车的零件过早失效，汽车的动力性，经济性，可靠性等技术性下降，车辆的使用寿命下降。 在过去的几年因为销售上的巨大利润使许多人只重视销售而把维修当成一个无关紧要的配套,许多4S店在选购设备时只求验收通过而又最省钱,许多设备只能看不能用；或是用了几年有的设备因多年末标定而已不准,检测出来的数据已不能采用；有些设备因耗品用完或某些零件损坏而不能用；还有些设备因人员的变动而不能正确使用，修理工不得不面对先进的设备而使用原始的方法检测维修汽车.劳动强度大,检测效果不准,造成维修质量差,严重影响公司信誉。 许多发达国家十分重视汽车保修与维修的技术化，专业化，使拆装工作机械化，以提高汽车保修质量和减轻工人劳动强度，在拆装工作中轮胎拆装是拆装时经常性的工作，这是因为： 1.汽车在运行中，驾驶不平稳，装载货物不均匀等因素造成轮胎的磨损老化， 破裂，必须拆下旧的换上新的轮胎。 2.轮胎由于手驱动的负荷的影响，前驱动磨损要小些，道路对轮胎影响，后轮 双胎并拆时，内胎相对比外胎磨损大，为了控制轮胎的不均匀磨损，并延长 其使用寿命轮胎要经常换位，必须拆装轮胎。 3. 汽车进行制动系保养时，要调整前后轮毂轴承时，调整或换所制动片时必须 2 史上最全自锁螺母知识汇总含背景原理功能分类应用等 在五金机电市场，自锁螺母有着独特的地位。它的所在之处，往往是具有特殊性、高科技的场合。例如航空自锁螺母等的应用、高铁自锁螺母的应用，这些都是保障机车安全运行的关键所在。虽然专业的五金建材市场也能够买到，但是这些五金配件市场是很难给大家提供完整的使用说明。今天我们综合中国五金机电网等内容进行详细的阐述。 一、自锁螺母的产生背景 根据五金批发行业的的百科知识解释，机械设备在工作中会产生振幅不定的振动，普通螺母会因为其作用力而无法紧紧咬合，变松，甚至最后脱落下来。不仅是对于机械本身产生巨大的破坏隐患，也会严重威胁施工人员的人身安全。为了规避这种现象的发生，发明了具有自锁功能的螺母——自锁螺母。 自锁螺母由于本身具有锁紧功能，可以很好的起到防松，抗振动的作用。因其作用功能明显，大大帮助了企业施工和定期维护的效率，很快被大量普使用。 二、工作原理+独特结构 一般的螺母在使用过程由于振动等其它原因会自行松落。自锁螺母它的功能主要是防松、抗振。其工作原理一般是靠摩擦力自锁。家装建材配件市场人员告诉笔者，自锁螺母的防松原理在于它的独特结构。 在阴螺纹的牙底有一个30°的楔形斜面，当螺栓、螺母相互拧紧时，螺栓的牙尖就紧紧地顶在自锁螺纹的楔形面上，从而产生很大的锁紧力。 由于牙形的角度改变，使螺纹间接触所产生的法向力与螺栓轴成60°角，而不是象普通螺纹那样形成30°角。 显然该螺纹法向压力远远大于扣紧压力，因此所产生的防松摩擦力也就必然大大 增加。 三、自锁螺母分类 五金机电市场行业专家，根据自锁螺母的使用场景等方面，为自锁螺母进行了细致的分类。具体说来，可以分为高强度自锁螺母、尼龙自锁螺母、游动自锁螺母、弹簧自锁螺母。 1、高强度自锁螺母 高强度自锁螺母为自锁螺母的一个分类，具有强度高，可靠性强的一面。其主要应用于筑路机械、矿山机械、振动机械设备等。 2、尼龙自锁螺母 五金建材网的资料显示，尼龙自锁螺母是一种新型高抗振防松紧固零件能应用于温度-50~100℃的各种机械、电器产品中。目前主要应用于宇航、航空、坦克、矿山机械、汽车运输机械、农业机械、纺织机械、电器产品以及各类机械。 3、游动自锁螺母 常见的游动自锁螺母为双耳密封游动自锁螺母，其主要由密封罩、自锁螺母、压圈、密封圈4个零件组成。五金配件行业资料显示，游动自锁螺母结构紧凑密封可靠适用于工作压力不大于2atm工作介质为汽油、煤油、水或空气使用温度为—50~100℃的产品上。但它在制造工艺、气密试验上具有一定难度。 4、弹簧自锁螺母 弹簧夹自锁螺母由S型弹簧夹和自锁螺母组成，其使用方便，可靠性也非常好。 力学中的自锁现象及应用 摘要自锁现象是力学中的特殊现象，在生活和工业生产当中应用广泛，论文对力学自锁现象的定义、产生原因及生活工程中的实际应用进行了总结和研究，了解了自锁现象产生的机理和生活中常见自锁现象的实质，明确了自锁现象是高技术机械的基础利用自锁原理可以设计一些机巧的机械、自锁现象有利有弊，破坏了自锁条件即可解除不需要的自锁及利用自锁原理设计的机械能够解决很多实际问题。通过对力学自锁现象的研究和应用分析，深入的了解力学中的自锁现象，为自锁现象更为广泛的应用于实际打下理论基础。 关键词: 自锁现象；自锁条件；自锁应用 1 引言 力学是物理学的一个分支。它记述和研究人类从自然现象和生产活动中认识及应用物体机械规律的历史。我国古代春秋时期墨翟及其弟子的著作《墨经》(公元前4~公元前3世纪) 中，就有涉及力的概念，对杠杆平衡、重心、浮力、强度、刚度都有叙述。东汉《尚书纬·考灵曜》、《论衡》等古籍中也零星有力学知识记载。宋代李诫在《营造法式》中指出梁截面高与宽之比以3:2为好。沈括则在《梦溪笔谈》记载了频率为1:2的琴弦共振，既固体弹性波的空腔效应等力学知识。可看出作者谓造诣高深。另一方面：秦代李冰父子在四川岷江，领导人民建造的惠及今人的世界级水利工程，都江堰。约建于591~599年的赵州桥，跨度37.4米，采用拱券高只有7米的浅拱；1056年建成的山西应县木塔，采用筒式结构和各种斗拱，900多年来经受过多次地震的考验。汉代张衡创造了复杂精密的浑天仪和地动仪；三国时的马钧创造了指南车和离心抛石机]1[。从中可看出中国先人对力学的认识是深刻，对力学的运用是充满令人敬佩的智慧的。 在近代和现代，力学随着研究内容的深入和研究领域的扩大逐渐形成各个分支，近年来又出现了跨分支、跨学科综合研究的趋势。周培源有言：力学不独在物理学中占极重要的地位，并且对于天文学及各种工程学皆有极大的贡献。天文学中的天体力学，即解释各行星围绕太阳运动的学问，是一种根据于力学各定律的计算，它的理论结果和天文测量甚为吻合。至于各种工程学都和力学有关系，只是有深有浅而已]2[。纵然力学发展迅速，但力学基础未变。利用力学基础知识进行创新、发明是当今的一大特点。 力学中有一类现象称为“自锁现象”，利用自锁现象的力学原理开发出了各种各样的机械工具，广泛应用于工农业生产中，在日常生活中利用这一原理的现象也随处可见。 2 自锁现象的研究 VARGAL al l-metal self-locking nuts ar e successfully emplo yed in all applications wher e vibrations and/or high temperature s are usually cause of possible looseness. The ma in technical feature s are listed h ere below: LOCKI NG ACTI ON The spring action, pressing the nut co llar on the screw, exerts the locking effect. Such effect doe s not change during subsequent unscrewin gs as the locking eleme nt has no direct conta ct with the fri ction surfaces and consequently it is not su bject to wear. REUSAB ILITY VARGAL lo cknuts can be used several times maintain ing almo st unchanged the remo val prevailing torque. VIBRATI ON PROOF An excellent vibration r esistance is ensured since vibrations accentuate the spring and the collar contra ction on the screw. NO-LOSS The locking action r emains even whe n there is a lack of clamp ing for ce, there fore the n ut never come s loose or gets l ost; c onsequently ther e is never any separation among th e assembled eleme nts. TEMPERATURES VAR IABILITY PROOF VARGAL lo cknuts can withs tand changes of temperatures r anging from -50°C to +200°C. VARGAL lo cknuts with stai nless steel springs are available for higher temper ature a pplication s. CORROSIO N PRO OF VARGAL lo cknuts is available in different solutions, resistant to var ious corrosion levels accord ing to the u ses: - Zinc plating - Dacromet 50 0B - Stainless steel (nut bod y and spring) SEVERE APPLICATI ONS VARGAL lo cknuts in stainless steel (nut body and spring) are available for high OPTIO NS regar ds the fo llowing: Material temperatures and/or corrosive envirom ent in or der to impro ve the ir reusability thes e locknuts could be treated with an VARGAL lo cknut i s produced in a variety of versions as application s; 1 摘要：自锁现象是力学中的一种特有现象，当自锁条件满足时，外力越大，物体保持静止的能力越强，这种现象在生产和生活中广泛存在，并根据自锁原理开发了大量的工具器械。教学中要注意挖掘生活中鲜活的例子，有助于培养学生学习物理的兴趣。 力学中有一类现象称为“自锁现象”，利用自锁现象的力学原理开发出了各种各样的机械工具，广泛应用于工农业生产中，在日常生活中利用这一原理的现象也随处可见。 一、自锁（定）现象 1．什么是自锁现象 一个物体受静摩擦力作用而静止，当用外力试图使这个物体运动时，外力越大，物体被挤压的越紧，越不容易运动，即最大静摩擦力的保护能力越强，这种现象叫自锁（定）现象。出现自锁现象的原因是，自锁条件满足时，最大静摩擦力会随外力的增大而同比例增大。 2．几种简单的自锁现象 （１）水平面上的自锁现象 如图1，重力为G 的物体， 放置在粗糙的水平面上，当用适当 大小的水平外力（如F 1）推它时，总可以使它动起来。但当用竖直向下的力去推（如F 2），显然它不会动。即使F 2的方向旋转一个小角度（如F 3），就算用再大的 力它也不一定会运动。只有当力的方向与竖直方向的夹角超过某一角度值时（如F 4），才可能用适当的力将它推动，而小于这一角度，无论用多大的力都不可能推动它。这一现象称为静力学中的“自锁现象”。这是因为所施力的水平分力在增大的同时，正向下的压力也同比例的增大。前者引起物体有运动趋势，后者提供最大静摩擦的条件保障。 满足什么条件才会发生自锁现象呢？这里先了解“摩擦角”概念。 当物体与支持面之间粗糙，一旦存在相对运动趋势，就会受静摩擦 力作用，设最大静摩擦因数为μ（中学不要求最大静摩擦因数跟动摩擦因数的区别），则最大静摩擦力为f M ＝μF N 。如图2中，水平面对物体的作用力F ′（支持力与静摩擦力的矢量和）与竖直方向的夹角α，满足μα==N F f tan 。α称为摩擦角，无论支持力F N 如何变，α保持不变，其大小仅由摩擦因数决定。 现讨论发生自锁条件。设用斜向下的推力F 作用于物体，方向与竖直方向成θ时，如果满足)cos (sin mg F F +≤θμθ，无论用多大的力也推不动物体。此时重力mg 的影响已无关紧要，有αμθtan tan =≤，即αθ≤，这是物体发生自锁的条件。如果这一条件不满足，即θ＞α，则物体所受动力大于阻力，物体就会运动。 （２）竖直面和斜面内的自锁现象 如图3紧靠在竖直墙壁上的物体，在适当大的外力作用下，可以保持静止。当外力大到重力可以忽略，无论用斜向上的力，还是用斜向下的力，发生自锁的条件与水平面的情况是相同的。如改用与竖直墙壁的夹角来表示，临界角α0可表Ｆ1 Ｆ4 图１ Ｆ2 Ｆ3 Ｆ Ｆx Ｆy f ＦN Ｆ′ α θ 图2 F 1 α α F 2 图3 说明书 设计题目：液压螺母收口机的设计 专业年级：机械设计制造及其自动化2011级 学号： 姓名：指导教师、称：2015 年 5 月 27 日 目录 【摘要】 ............................................................. I 1螺母收口机的设计................................................ - 1 - 1.1选题意义及背景介绍........................................ - 1 - 1.2螺母收口机类型............................................ - 2 - 2螺母收口机的工作原理............................................ - 4 - 2.1收口原理.................................................. - 4 - 2.2收口过程分析.............................................. - 5 - 3螺母收口机总体方案确定.......................................... - 6 - 3.1夹具选择.................................................. - 7 - 3.2收口模具.................................................. - 8 - 4 明确液压系统的设计要求 ........................................ - 9 - 4.1 负载与运动分析 ........................................... - 9 - 5 确定液压系统主要参数 ......................................... - 11 - 5.1确定液压缸工作压力....................................... - 11 - 5.2计算液压缸主要结构参数................................... - 11 - 6 液压系统方案设计 ............................................ - 14 - 6.1选用执行元件............................................. - 14 - 6.2设计自动补油的保压回路回路............................... - 14 - 6.3设计释压回路............................................. - 15 - 6.4 螺母收口机液压系统原理图拟定 ............................ - 17 - 7 液压元件的参数确定和选择 ..................................... - 19 - 7.1确定液压泵............................................... - 19 - 7.2确定其它元件及辅件....................................... - 20 - 7.2.1油管的选择......................................... - 21 - 7.2.2液压系统的验算..................................... - 22 - 7.3液压缸主要尺寸........................................... - 22 - 7.3.1液压缸的壁厚和外径的计算........................... - 22 - 7.3.2最小导向长度以及活塞尺寸........................... - 23 - 7.3.3液压缸盖的确定..................................... - 24 - 7.4液压缸结构设计........................................... - 24 - 7.4.1缸体与缸盖的连接形式............................... - 24 - 7.4.2活塞与活塞杆的连接................................. - 25 - 结束语 .......................................................... - 26 -液压螺母
