高中沪科版高二(下)第十一章AB.电磁感应课后测试卷[答案解析]

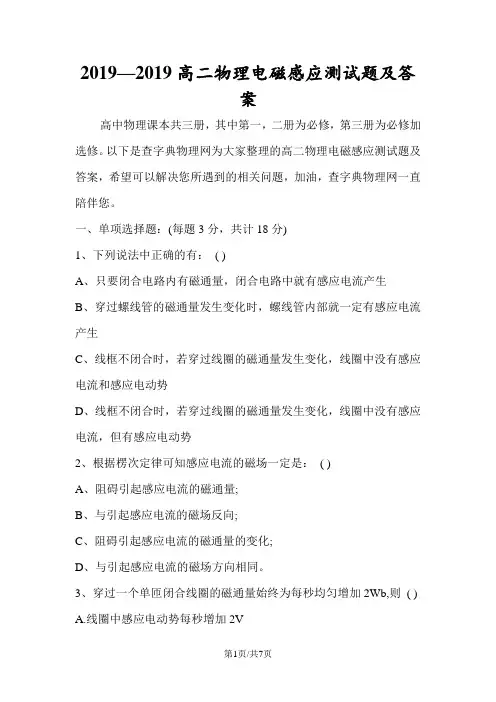

高二物理电磁感应测试题及答案
2019—2019高二物理电磁感应测试题及答案高中物理课本共三册，其中第一，二册为必修，第三册为必修加选修。
以下是查字典物理网为大家整理的高二物理电磁感应测试题及答案，希望可以解决您所遇到的相关问题，加油，查字典物理网一直陪伴您。
一、单项选择题：(每题3分，共计18分)1、下列说法中正确的有：( )A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：( )A、阻碍引起感应电流的磁通量;B、与引起感应电流的磁场反向;C、阻碍引起感应电流的磁通量的变化;D、与引起感应电流的磁场方向相同。
3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则( )A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是( )A. B. C. D.5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是( )二、多项选择题：(每题4分，共计16分)7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：( ) A、向右加速运动; B、向右减速运动;C、向右匀速运动;D、向左减速运动。
高中沪科版高二(下)第十一章B4.电磁感应定律应用课后练习[答案解析]
![高中沪科版高二(下)第十一章B4.电磁感应定律应用课后练习[答案解析]](https://img.taocdn.com/s3/m/5910773d5ef7ba0d4b733b50.png)
沪科版高二（下）第十一章B4.电磁感应定律应用课后练习 学校:___________姓名：___________班级：___________考号：___________一、填空题1．如图所示，光滑导轨间距0.5m l =，电阻1R =Ω，ab 为质量是1kg 的金属棒，金属棒电阻不计，垂直纸面的匀强磁场的磁感应强度0.2T B =，当棒ab 向右以恒定的速度10m /s v =运动时，流过棒ab 的电流大小为_____________，棒ab 受到的安培力的大小为______，棒ab 两端的电压为______.2．如图所示，正方形线框边长为a ，电阻为4R ，匀强磁场磁感应强度为B ，宽度为b ，线框以速度v 匀速通过磁场区域.（1）若b a >，当线框第一根边进入磁场中时E =______，I =______，为维持其匀速运动所需外力F =______，外力的功率P =_______；当第二根边也进入磁场后线圈中感应电流I '=______，把线框拉过磁场过程中外力做的功W =_______，把线框拉进磁场过程中，通过导体横截面的电荷量q =_______，线框产生的热量为Q =_________. （2）若a b >，把线框拉过磁场过程中，外力做功W '=_______.3．如图所示，金属棒ab 长为0.5m l =，电阻为0.05r =Ω，以4m /s v =的速度向右匀速运动，金属框架左端连有一个阻值为0.15R =Ω的电阻，框架本身电阻不计，匀强磁场的磁感应强度0.4T B =，则棒ab 上感应电动势的大小为________V ，方向是_____________；棒ab 两端的电压ab U =______V ，金属棒向右滑行1.6m 的过程中，电阻R 上产生的热量为_____________J.4．如图所示，水平放置的U 形金属框架，框架上放置一质量为m 、电阻为R 的金属杆，它可以在框架上无摩擦地滑动，框架两边相距l ，匀强磁场的磁感应强度为B ，方向竖直向下.当杆ab 受到水平向右恒力F 后开始向右滑动，则杆ab 从静止开始向右滑动，启动时的加速度大小a =______，杆ab 可以达到的最大速度max v =_______，杆ab 达到最大速度max v 时电路中每秒放出的热量Q =__________.5．如图所示，导轨竖直、光滑且足够长，上端接一电阻5R =Ω，磁场方向为垂直纸平面向里，磁感应强度0.5T B =，导轨宽度0.2m l =，导体棒ab 紧贴导轨下滑，导体棒ab 的电阻1r =Ω，已知棒ab 匀速下滑时R 中消耗电功率为0.05W ，则棒ab 匀速运动的速度大小为_______m /s .6．如图所示，质量为m 、电阻为R 、边长为l 的正方形闭合单匝导线框，从距离有水平边界的匀强磁场上方某一高度h 处由静止开始自由下落，磁感应强度为B ，线框下落过程中其底边始终保持水平，线框平面保持与磁场方向垂直.为使该线框在进入磁场过程中做匀速运动，则它开始下落的高度h =______.在线框全部进入磁场的过程中，通过导线截面的电荷量q =________.7．如图所示，正方形金属框边长1m l =、电阻3R =Ω、质量1kg m =，从距有界匀强磁场边界高 4.5m h =处自由下落.已知0.5T B =，线框下落到恰有一半进入磁场的过程中，线框克服磁场力做功32J ，则此时线框中的感应电流的大小为_________A ，加速度的大小为_________2m /s .（g 取10N /kg ）8．如图所示，导电导轨水平、光滑且足够长，左端接一电阻10R =Ω，导体棒ab 搁在导轨上，电阻2r =Ω，磁场垂直于导轨平面，导体棒受水平拉力0.02N F =作用而匀速运动，电路中电流为0.2A ，导轨宽度1m l =，则导体棒运动速度大小为_______m /s ，磁感应强度B 的大小为______T ，ab 棒两端的电压为_______V .9．如图所示，竖直平行导轨间距20cm l =，导轨顶端接有一开关S.导体棒ab 与导轨接触良好且无摩擦，导体棒ab 的电阻0.4R =Ω，质量10g m =，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感应强度1T B =.当导体棒由静止释放0.8s 后，突然闭合开关，不计空气阻力，设导轨足够长，则ab 棒的最大速度为_______，最终速度为__________.10．如图所示，金属导轨相距l ，与水平面成θ角放置，下端接一电阻R ，金属棒ab 质量为m ，放在两导轨上与两导轨垂直，用恒力F 沿斜面向上拉金属棒ab ，则金属棒的最大速率为max v =_______，速率最大时，金属棒产生的电功率P =__________.（导轨光滑，且足够长，磁感应强度B 垂直于斜面）11．如图所示，边长为a 的正方形导线框，电阻为R ，自由下落，当下边进入水平方向的匀强磁场时恰匀速运动，导线框质量为m ，磁感应强度为B ，则进入磁场时速度大小为______，线框开始下落时下边离磁场区上边界高度为______，整个线框都进入磁场后将做_______运动，线框从下边进入磁场起到上边进入磁场止，线框中产生的热量为________.12．如图所示，一个质量16g m =、长0.5m d =、宽0.1m l =、电阻0.1R =Ω的矩形线框从高处自由落下，经过5m 高度，下边开始进入一个跟线框平面垂直的匀强磁场.已知磁场区域的高度 1.55m h =，线框进入磁场时恰好匀速下落，则磁场的磁感应强度为_______，线框下边将要出磁场时的速率为________.二、单选题13．如图所示，一圆线圈放在匀强磁场中，0t =时，磁感线垂直纸面向里，B 随时间变化如图所示，则在0~2s 内感应电流大小和方向（ ）.A ．逐渐减小，逆时针B ．逐渐增大，顺时针C．大小不变，顺时针D．大小不变，先顺时针后逆时针14．铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置，能产生匀强磁场的磁铁被安装在火车首节车厢下面，如图所示（俯视图），当它经过安放在两铁轨间的线圈时便会产生一电信号，被控制中心接收.若火车通过线圈时，控制中心接收到的线圈两端的电压信号u随时间t变化情况如图所示，则说明火车在做（）A．匀速直线运动B．匀加速直线运动C．匀减速直线运动D．加速度逐渐增大的变加速直线运动15．如下图所示，一个由导体制成的矩形线圈,以恒定速度v运动，从无场区域进入匀强磁场区域，然后出来．若取逆时针方向为电流的正方向，那么在图中所示的图像中，能正确反映出回路中感应电流随时间变化的是图()．A．B．C．D．16．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环.当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则（）.A．A可能带正电且转速减小B．A可能带正电且转速恒定C．A可能带负电且转速减小D．A可能带负电且转速增大17．如图所示，A是一边长为L的正方形线框，电阻为R，使线框以恒定的速度v沿x 轴运动，并穿过图中所示的匀强磁场B区域.磁场宽度为3L,0时刻线框右边距磁场左边边界距离为L，若以x轴正方向作为力的正方向，线框在图示位置的时刻作为时间的零点，则图中磁场对线框的作用力F随时间t的变化图像在图中正确的是（）.A．B．C．D ．18．如图所示，平行金属导轨MN 竖直放置于绝缘水平地板上，金属杆PQ 可以紧贴导轨无摩擦滑动，导轨间除固定电阻R 以外，其他部分电阻不计，匀强磁场B 垂直穿过导轨平面.以下有两种情况：第一次，先闭合开关S ，然后从图中位置由静止释放PQ ，经一段时间后PQ 匀速到达地面；第二次，先从同一高度由静止释放PQ ，当PQ 下滑一段距离后突然闭合开关S ，最终PQ 也匀速到达了地面.设上述两种情况PQ 由于切割磁感线产生的电能（都转化为热能）分别为1W 、2W ，则可以判定（ ）.A ．12W W >B ．12W W =C ．12W W <D ．以上结论都是错误的三、多选题 19．如图所示，通有恒定电流的螺线管竖直放置，铜环R 沿螺线管的轴线加速下落.在下落过程中，环面始终保持水平.铜环先后经过轴线上a 、b 、c 位置时的加速度分别为1a 、2a 、3a .位置b 处于螺线管的中心，位置a 、c 与位置b 等距离.则（ ）.A ．12a a g <=B ．31a a g <<C ．132a a a =<D ．312a a a <<20．两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的下端接有电阻R ，导轨自身的电阻可忽略不计.斜面处在一匀强磁场中，磁场方向垂直斜面向上.质量为m 、电阻可不计的金属棒ab ，在沿着斜面与棒垂直的恒力F 作用下沿导轨匀速上滑，且上升h 高度，如图所示在这过程中（ ）.A ．作用于金属棒上的各力的合力所做的功等于零B ．作用于金属棒上的各力的合力所做的功等于mgh 与回路中电流所做的功之和C ．恒力F 与安培力的合力所做的功等于零D ．恒力F 与重力的合力所做的功等于回路中电流所做的功21．如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面.有一导体棒ab ，质量为m ，导体棒的电阻R 与固定电阻R 1和R 2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab 沿导轨向上滑动，当上滑的速度为v 时，受到安培力的大小为F .此时（ ）.A ．导体棒消耗的热功率为3Fv B ．电阻R 1消耗的热功率为3FvC ．整个装置因摩擦而消耗的热功率为cos mgv μθD ．整个装置消耗的机械功率为(cos )F mg v μθ+四、解答题22．如图所示，区域1、3为两匀强磁场，区域1的磁场方向垂直纸面向里，区域3的磁场方向垂直纸面向外，磁感应强度均为B ，两区域中间有宽s 的无磁场区域，有一边长为()l l s >、电阻为R 的正方形金属框abcd 置于区域1，ab 边与磁场边界平行，现拉着金属框以速度v 向右匀速移动.（1）分别求出当ab 边刚进入中央无磁场区域2，和刚进入磁场区域3时，通过ab 边的电流大小和方向.（2）把金属框从区域1完全拉进区域3过程中拉力所做的功.23．如图所示，在竖直平行光滑导电导轨上端接一阻值为R 的电阻，导轨间距为l ，电阻不计，导轨上套有一根金属棒ab ，其电阻为2R ，质量为m ，空间有匀强磁场，方向垂直纸面向里，磁感应强度为B ，求：（1）ab 棒下落的最大速度.（2）此时ab 两端的电压.（3）此时电阻R 上消耗的电功率.24．如图所示，宽10.2m l =、长20.4m l =的矩形闭合线框abcd ，电阻为4R =Ω，线框以速度10m /s v =垂直于磁场方向匀速通过匀强磁场区域，匀强磁场宽0.2m ，磁B=，问：感应强度1T（1）bc边进入磁场后，它所受到的磁场力多大？（2）整个过程中线框产生的热量是多少？25．如图所示，将阻值为12Ω的大圆环放在磁感应强度v=的速度匀速向右运动，0.5TB=的匀强磁场中，另一导体棒搁在圆环上，并以2m/s处时，导体棒在圆环里面的部分的电阻恰为2Ω，求：（1）此时流过导体棒的电流大小.（2）此时导体棒与圆环两接触点间的电压.参考答案1．2A 0.2N 1V 【解析】 【详解】[1]ab 棒匀速切割磁感线产生的动生电动势为：00.20.510V 1V E Blv ==⨯⨯=ab 棒作为等效电源，不计内阻，则外电路为两电阻R 并联，有：=0.52RR =Ω总 由闭合电路的欧姆定律可得干路电流：=2A EI R =总[2]ab 棒因通电而在匀强磁场中受到安培力，其大小为=0.220.5N 0.2N F BIl =⨯⨯=安[3]棒ab 两端的电压为路端电压，但内阻不计，则大小等于电动势1V ab U E ==2．Bav 4Bav R 224B a v R 2224B a v R 0 232B a v R 24Ba R234B a v R222B a vbR【详解】(1)[1]正方形线框进入磁场的过程，等效为右边切割磁感线产生动生电动势，其切割磁感线的有效长度为a ，则电动势大小为：E Bav =[2]由闭合电路的欧姆定律有：44E Bav I R R== [3]为维持其匀速运动所需外力大小等于右边在磁场中所受安培力22=44Bav B a vF F BIa B a R R===安[4]外力的功率为：P Fv =因线框匀速运动，有F F =安，则222=4B a v P Fv F v R==安 [5]当第二根边也进入磁场后, 因b a >，则线框全部处于磁场中，磁通量不变，则不会产生感应电流，0I '=[6]把线框匀速拉过磁场过程分为进磁场和出磁场两个过程，位移都为a ，则所做的功为：22232242B a v B a vW F a a R R=⋅=⋅=[7]把线框匀速拉进磁场过程中，由：q I t =⋅∆4EI R=E t∆Φ=∆ 2Ba ∆Φ=联立可得：24Ba q R= [8]线框匀速拉进磁场过程，线框产生的电流为恒定电流，则24Q I R t =⋅⋅而a t v=，4Bav I R =则可得：234B a Q vR=(2)[9]若a b >，把线框匀速拉过磁场过程,进出磁场的位移为b +b =2b则外力做的功为：22222242B a v B a bvW F b b R R=⋅=⋅=3．0.8 从b 到a 0.6 0.96 【详解】[1]ab 棒匀速切割磁感线产生的动生电动势为：0.40.54V 0.8V E Blv ==⨯⨯=[2]电流的方向由右手定则可知，b 点为等效电源的负极，a 点为等效电源的正极，则电流方向从b 到a .[3]ab 棒作为等效电源，内阻0.05r =Ω，与外电路电阻R 串联，有：=0.2R R r =+Ω总由闭合电路的欧姆定律可得干路电流：=4A EI R =总棒ab 两端的电压为路端电压0.6V ab U IR ==[4]金属棒向右匀速滑行1.6m 的过程，时间为：0.4m xt v== 则电阻R 上产生的热量为2240.150.4J 0.96J Q I Rt ==⨯⨯=4．F m 22FR B l 222F RB l【详解】[1]杆ab 受到水平向右恒力F 后开始向右滑动,启动的瞬间速度为零，则没有感应电流，杆也不受安培力，由牛顿第二定律：F ma =解得启动时的加速度大小：Fa m=[2]杆向右运动后受逐渐增大的安培力而做加速度逐渐减小的变加速直线运动，当a =0时杆的速度达到最大，则有：F F BIl ==安maxBlv I R =联立可得：max 22FRv B l =[3]根据热量的定义式：2max Q I Rt =其中1s t =，maxmax Blv I R=，联立可得： 222F R Q B l=5．6 【详解】[1]电阻R 的电功率为：20.05P I R ==可得：0.1A I =棒下滑切割磁感线产生动生电动势，闭合电路产生感应电流，由闭合电路的欧姆定律：BlvI R r=+ 联立可得：()6m/s I R r v Bl+== 6．22442m gR B l 2Bl R【详解】[1]当线框进入磁场匀速运动，有：22B l vmg BIL R== 则：22mgRv B l =进入磁场前做自由落体运动，有：22v gh =可得：2242422m gR l v h B g ==[2]进入磁场的过程通过线框截面的电量为：2E Bl q I t t R R Rφ∆=⋅∆=⋅∆==7．1 9.5 【详解】[1]线框在磁场外做自由落体运动，设进磁场时的速度为v 1，有：212v gh =可得：1v ==线框的下边进磁场时切割磁感线，产生感应电流，线框通电受安培阻力，设线框下落到恰有一半进入磁场时的速度为2v ，由动能定理：222111=222l mg W mv mv ⋅--安其中=32J W 安，联立可得：26m/s v =此时下边切割磁感线产生的电流为：20.516A 1A 3Blv I R ⨯⨯=== [2]对线框由牛顿第二定律可得：mg BIl ma -=解得：29.5m/s a =8．24 0.1 2 【详解】[1][2]棒匀速向右切割磁感线，受外力和安培阻力平衡，有：F BIl =可得：0.02T 0.1T 0.21F B Il ===⨯ 由闭合电路的欧姆定律可得：BlvI R r=+ 联立可得匀速的速度()24m/s I R r v Bl+== [3]ab 棒为闭合电路的等效电源，两端的电压为路端电压：0.210V 2V U IR ==⨯=9．8m /s 1m /s 【详解】[1]在0.8s 时，金属棒自由落体的速度v =gt =8m/s电动势为E =BLv =1.6V电流为：4A EI R== 而静止释放0.8s 时：F =BIL =0.8N重力G =mg =0.1N此时安培力F 大于重力G ，则闭合开关后导体棒做减速运动，故导体棒的最大速度v m =8m/s [2]最终当导体棒的重力和安培力平衡时，导体棒保持恒定速度做匀速直线运动．即：22g B Rm L v=代入数据解得：v =1m/s10．22(sin )F mg R B l θ- 222(sin )F mg R B lθ- 【详解】[1]棒受恒力而向上加速切割磁感线发电，受安培阻力而做加速度逐渐减小的变加速直线运动，当加速度为零时，速度达到最大，由牛顿第二定律有：sin =0F mg F θ--安通电的安培力为：=F BIl 安通电电流为：mBlv I R=联立可得：22(sin )m F mg Rv B l θ-=[2]金属棒无内阻，则其电功率为电路的总功率即热功率，有：2222(sin )F mg P I R RB lθ=-= 11．22mgRB a222442m g R B a g 加速度为g 的匀加速运动 mga 【详解】[1]由于线框进入磁场时恰好匀速运动，重力和安培力平衡，则有：mg =F 安而通电安培力为：F BIa =安感应电流为：BIaI R=联立可得匀速的速度为：22mgRv B a =[2]线框进入磁场前做自由落体运动，设开始下落时下边离磁场区上边界高度为h ，由动能定理：2102mgh mv =-联立可得：222442m g R h B a g= [3]整个线框都进入磁场后穿过线框的磁通量恒定不变，则不会产生感应电流，即不会受安培阻力，线框只受重力，加速度为mga g m== 线框做加速度为g 的匀加速直线运动[4]线框从下边进入磁场起到上边进入磁场止一直做匀速直线运动，由功能关系可知F =0G W W +安而安培力所负功把机械能转化为电能，=F W Q -安G W mga =综合可得：Q mga =12．0.4T 11m/s 【详解】[1]线框下边刚进入磁场时的速度为1v ，由动能定理：211102mgh mv =- 可得：110m/s v ===线框所受的安培力大小为：22111BLv B L v F BI L B L R R===由于线框进入磁场时恰好匀速运动，重力和安培力平衡，则有：mg =F则得，磁场的磁感应强度为：0.4T B === [2]线框完全在磁场中下落的高度：h 2=h -d =1.05m线框下边将要出磁场时的速率为2v ，由动能定理：222211122mgh mv mv =- 解得：211m/s v ==13．C 【详解】第1s 内，磁场的方向垂直于纸面向内，且均匀减小，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向；第2s 内，磁场的方向垂直于纸面向外，且均匀增加，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向。

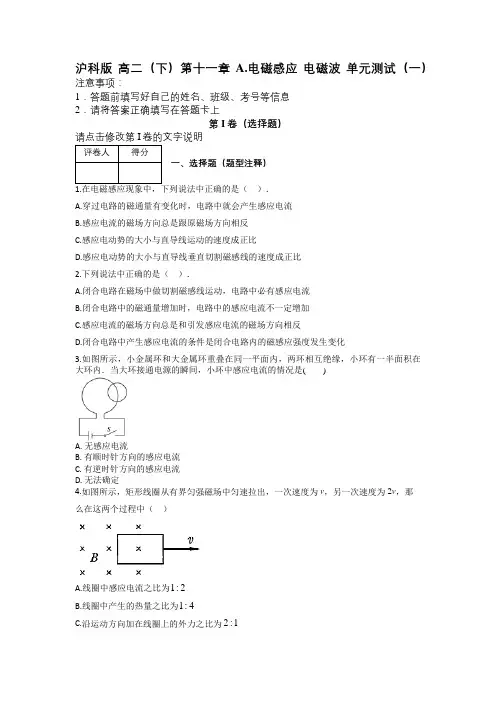

沪科版 高二(下)第十一章 A.电磁感应 电磁波 单元测试(一)及解析
沪科版高二（下）第十一章A.电磁感应电磁波单元测试（一）注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释））．A.穿过电路的磁通量有变化时，电路中就会产生感应电流B.感应电流的磁场方向总是跟原磁场方向相反C.感应电动势的大小与直导线运动的速度成正比D.感应电动势的大小与直导线垂直切割磁感线的速度成正比2.下列说法中正确的是（）．A.闭合电路在磁场中做切割磁感线运动，电路中必有感应电流B.闭合电路中的磁通量增加时，电路中的感应电流不一定增加C.感应电流的磁场方向总是和引发感应电流的磁场方向相反D.闭合电路中产生感应电流的条件是闭合电路内的磁感应强度发生变化3.如图所示，小金属环和大金属环重叠在同一平面内，两环相互绝缘，小环有一半面积在大环内．当大环接通电源的瞬间，小环中感应电流的情况是( )A. 无感应电流B. 有顺时针方向的感应电流C. 有逆时针方向的感应电流D. 无法确定4.如图所示，矩形线圈从有界匀强磁场中匀速拉出，一次速度为v，另一次速度为2v，那么在这两个过程中（）A.线圈中感应电流之比为1:2B.线圈中产生的热量之比为1:4C.沿运动方向加在线圈上的外力之比为2:1D.沿运动方向作用在线圈上的外力的功率之比为1:25.如图所示，两根光滑平行足够长的导电导轨竖直放置，处于水平方向垂直纸面向里的匀强磁场中金属棒ab 跨接在两导轨之间，其阻值为R 。
在开关S 断开时让ab 棒自由下落，ab 棒在下落过程中始终保持与导轨垂直并与导轨接触良好。
设导轨足够长，电阻不计，开关S 闭合开始计时，ab 棒下滑速度v 随时间t 变化的图像不可能是图中（ ）A. B. C. D. 6.如图所示，水平放置的光滑长导轨MM '和NN '间接有电阻R ，导轨左右两区域分别处于不同方向的匀强磁场中，方向如图所示．设左右区域磁场的磁感应强度为1B 和2B ，虚线为两区域的分界线，一根金属棒ab 放在导轨上并与其正交，棒和导轨电阻不计，金属棒在水平向右的恒力F 作用下，经过左、右两区域，已知棒在左边区域中恰好可做速度为v 的匀速直线运动，则棒进入右边区域中时，下列说法正确的是（ ）．A.若21B B =时，棒仍能做匀速运动B.若21B B =时，由于安培力方向改变，棒不再做匀速运动C.若21B B <时，棒将先做加速运动然后以小于v 的速度做匀速运动D.若21B B >时，恒力F 对棒做功的功率将先变大后不变7.如图所示，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中（俯视图），金属杆ab 与金属框架接触良好。

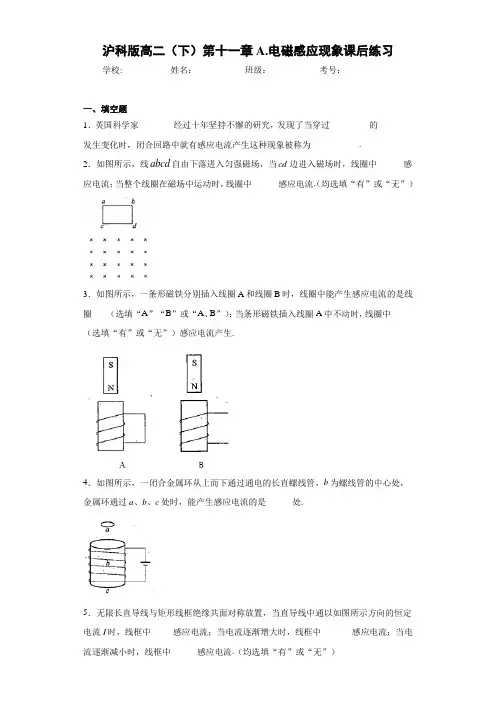

高中沪科版高二(下)第十一章A.电磁感应现象课后练习[答案解析]
![高中沪科版高二(下)第十一章A.电磁感应现象课后练习[答案解析]](https://img.taocdn.com/s3/m/0e2056d879563c1ec4da716b.png)
沪科版高二（下）第十一章A.电磁感应现象课后练习学校:___________姓名：___________班级：___________考号：___________一、填空题1．英国科学家________经过十年坚持不懈的研究，发现了当穿过_________的________发生变化时，闭合回路中就有感应电流产生这种现象被称为___________.2．如图所示，线abcd自由下落进入匀强磁场，当cd边进入磁场时，线圈中______感应电流；当整个线圈在磁场中运动时，线圈中______感应电流.（均选填“有”或“无”）3．如图所示，一条形磁铁分别插入线圈A和线圈B时，线圈中能产生感应电流的是线圈____（选填“A”“B”或“A、B”）；当条形磁铁插入线圈A中不动时，线圈中_____（选填“有”或“无”）感应电流产生.4．如图所示，一闭合金属环从上而下通过通电的长直螺线管，b为螺线管的中心处，金属环通过a、b、c处时，能产生感应电流的是______处.5．无限长直导线与矩形线框绝缘共面对称放置，当直导线中通以如图所示方向的恒定电流I时，线框中_____感应电流；当电流逐渐增大时，线框中_______感应电流；当电流逐渐减小时，线框中______感应电流.（均选填“有”或“无”）6．如图所示，在将金属线框从匀强磁场中拉出的过程中，穿过闭合回路的磁通量______（选填“变大”“变小”或“不变”），闭合回路中______（选填“有”或“无”）感应电流.7．如图所示，导线a所在处无磁场仅在虚线框内存在匀强磁场，其磁感应强度逐渐增大，则导线框a中______（选填“有”或“无”）感应电流产生.8．如图所示，一有限范围的匀强磁场，宽度为d.一个边长为l的正方形导线框以速度v 匀速通过磁场区.（1）若d l>，则在线框中不产生感应电流的时间等于（______）.A．dvB．lvC．d lv-D．2d lv-（2）若d l<，则在线框中不产生感应电流的时间等于（______）.A．dvB．lvC．l dv-D．2l dv-9．如图所示，一水平放置的矩形线圈在条形磁铁S极附近下落，在下落过程中，线圈平面保持水平，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内______感应电流产生；线圈从位置2到位置3的过程中，线圈内_______感应电流产生.（均选填“有”或“无”）10．如图所示，竖直放置的长直导线中通以恒定电流，矩形金属线框abcd跟导线在同一平面内，当线框以直导线为轴转动时，线框中______（选填“能”或“不能”）产生感应电流.11．如图所示，滑动变阻器滑片P向下滑动时，线圈abcd中______（选填“有”或“无”）感应电流产生.12．如图所示，圆形线圈P的正上方悬挂一相同的线圈Q,P和Q共轴，Q中通有变化的电流，电流随时间变化的规律如图所示，则在______和______时间内，线圈P中有感应电流.二、单选题13．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。
高中沪科版高二(下)第十一章电磁感应电磁波单元测试(B卷)[答案解析]
![高中沪科版高二(下)第十一章电磁感应电磁波单元测试(B卷)[答案解析]](https://img.taocdn.com/s3/m/8a91929c767f5acfa0c7cd5f.png)
沪科版高二（下）第十一章电磁感应电磁波单元测试（B卷）学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，关于奥斯特实验的意义，下列说法中正确的是A．发现电流的热效应，从而揭示电流做功的本质B．指出磁场对电流的作用力，为后人进而发明电动机奠定基础C．发现电磁感应现象，为后人进而发明发电机奠定基础D．发现通电导体周围存在磁场，从而把磁现象和电现象联系起来2．图所示的磁场中，有三个面积相同且相互平行的线圈S1、S2和S3，穿过S1、S2和S3的磁通量分别为Φ1、Φ2和Φ3，下列判断正确的是（）A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1=Φ2=Φ33．从奥斯特发现电流周围存在磁场后，法拉第坚信磁一定能生电.他使用如图所示的装.主要原因是()置进行实验研究，以至于经过了10年都没发现“磁生电”A．励磁线圈A中的电流较小，产生的磁场不够强B．励磁线圈A中的电流是恒定电流，不会产生磁场C．感应线圈B中的匝数较少，产生的电流很小D．励磁线圈A中的电流是恒定电流，产生稳恒磁场4．科学家探索自然界的奥秘，要付出艰辛的努力．19世纪，英国科学家法拉第经过10年坚持不懈的努力，发现了电磁感应现象．下图中可用于研究电磁感应现象的实验是（）A．B．C．D．5．一线圈在匀强磁场中匀速转动，在如图所示的位置时( )A．穿过线圈的磁通量最大，磁通量的变化率最小B．穿过线圈的磁通量最大，磁通量的变化率最大C．穿过线圈的磁通量最小，磁通量的变化率最大D．穿过线圈的磁通量最小，磁通量的变化率最小6．下列关于电磁波的说法正确的是A．麦克斯韦首先从理论上预言了电磁波，并用实验证实了电磁波的存在B．电磁波能发生衍射现象、多普勒效应，但不能发生偏振现象C．X射线是一种波长比紫外线短的电磁波，医学上可检查人体内病变和骨骼情况D．高速运动的电磁波源发出的电磁波，传播速度可以大于真空中的光速7．我们身处信息时代越来越离不开电磁波，以下说法中正确的是（）A．变化的电场和变化的磁场交替产生电磁波B．电磁波既可以是横波也可以使纵波C．在外太空的真空环境下电磁波无法传播D．电磁波在不同介质中传播时的速度大小不变8．下列关于电磁场与电磁波的说法中正确的是（）A．电磁波与机械波一样不能在真空中传播B．电磁波的发射条件中要振荡频率足够高C．电磁波谱中红外线的主要特性是它的热效应D．麦克斯韦认为变化的磁场一定产生变化的电场9．下列几种电磁波：①验钞机发出的紫外线；②电视机的遥控器发出的红外线；③微波炉磁控管产生的微波；④放射性元素衰变产生的 射线。
沪科新版高二物理下册练习：电磁感应定律
沪科新版高二物理下册练习：电磁感应定律一．选择题（共7小题）1．如图所示，两根等高光滑的圆弧导轨，导轨电阻不计。
在导轨顶端右侧连有一阻值为R的电阻，整个装置处在竖直向上的匀强磁场中。
现有一根长度稍大于导轨间距的金属棒从导轨最低位置cd开始，在外力作用下以初速度v0沿轨道做匀速圆周运动，由cd运动至最高位置ab，则该过程中，下列说法正确的是（）A．通过R的电流方向由里向外B．通过R的电流大小保持不变C．金属棒所受安培力一直减小D．外力做的功等于整个回路产生的焦耳热2．近场通信（NFC）器件依据电磁感应原理进行通信，其内部装有类似于压扁的线圈作为天线。
如图所示，这种线圈从内到外逐渐扩大，构成正方形。
在这个正方形NFC线圈中，共有3圈，它们的边长分别为a、b、c（a＞b＞c），需要注意的是，图中线圈接入内部芯片时与芯片内部线圈绝缘，从而能够正确地连接到内置芯片。
若匀强磁场垂直穿过该线圈时，磁感应强度随时间变化规律为B＝kt+B0（k为常数）。
则整个线圈产生的感应电动势最接近（）A．3a2k B．（a2+b2+c2）kC．3（a2+b2+c2）k D．（a+b+c）2k3．如图所示，水平的平行虚线间距为d，中间有沿水平方向的匀强磁场。
一个阻值为R的正方形金属线圈边长l＜d，线圈质量为m，线圈在磁场上方某一高度处由静止释放，保持线圈平面与磁场方向垂直，其下边缘刚进入磁场和刚穿出磁场时的速度相等，不计空气阻力，重力加速度为g，则（）A．线圈进，出磁场过程中感应电流均沿逆时针方向B．线圈下边缘刚进入磁场时的加速度最小C．线圈在进入磁场和穿出磁场过程中产生的焦耳热之和为mg（d+l）D．线圈在进入磁场和穿出磁场过程中产生的焦耳热之和为2mgd4．无限长的载流直导线附近放置一矩形闭合线圈，开始时线圈与导线在同一平面内，且线圈中两条边与导线平行，当线圈以相同速率做如图所示的三种不同方向的平动时，线圈中的感应电流（）A．情况乙和情况丙相同B．以情况甲中为最大C．以情况乙中为最大D．以情况丙中为最大5．如图所示，竖直光滑墙壁左侧区域有垂直于纸面向里的匀强磁场，磁感应强度大小为B，磁场外边界与竖直方向的夹角为θ＝45°，在外边界与竖直墙壁交点处上方h高度由静止释放一个边长为L、质量为m、电阻为R的正方形导电线框，经过时间t，导电线框运动到虚线位置且加速度恰好为零，重力加速度为g，不计空气阻力，在此过程中（）A．导电线框的加速度一直在减小B．导电线框中产生的热量为C．速度最大时导电线框对墙壁的压力大小为2mgD．导电线框所受安培力的冲量大小为6．如图甲所示，螺线管匝数n＝1000，横截面积S＝0.02m2，电阻r＝1Ω，螺线管外接一个阻值R＝4Ω的电阻，一方向平行于螺线管轴线向左的磁场穿过螺线管，磁感应强度随时间变化的规律如图乙所示，规定电流方向从a经R流向b为电流正方向，则0～6s时间内流过电阻R的电流I随时间t的变化图像为（）A．B．C．D．7．如图所示，矩形区域内存在垂直于纸面向里的匀强磁场，磁感应强度大小为B，磁场宽度为2L。
沪科版 高二(下)第十一章 AB.电磁感应 课后测试卷
一、单选题沪科版 高二（下）第十一章 AB.电磁感应 课后测试卷1. 一个环形线圈放在磁场中，如图a 所示，以磁感线垂直于线圈平面向外的方向为正方向，若磁感强度B 随时间t 的变化的关系如图b.那么在第2秒内线圈中的感应电流的大小和方向是（ ）A ．大小恒定，顺时针方向B ．逐渐减小，顺时针方向C ．大小恒定，逆时针方向D ．逐渐增加，逆时针方向2. 如图所示，线圈两端与电阻相连构成闭合电路，在线圈上方有一竖直放置的条形磁铁的S 极朝下，在将磁铁的S 极插入线圈的过程中()引D ．通过电阻的感应电流的方向由b 到a ，线圈与磁铁相互吸斥C ．通过电阻的感应电流的方向由a 到b ，线圈与磁铁相互排引B ．通过电阻的感应电流的方向由a 到b ，线圈与磁铁相互吸斥A ．通过电阻的感应电流的方向由b 到a ，线圈与磁铁相互排3. 水平放置的金属框架cdef处于如图所示的匀强磁场中，金属棒ab处于粗糙的框架上且接触良）好，从某时刻开始，磁感应强度均匀增大，金属棒ab始终保持静止，则（）A．ab中电流增大，ab棒所受摩擦力增大B．ab中电流不变，ab棒所受摩擦力增大C．ab中电流不变，ab棒所受摩擦力不变D．ab中电流增大，ab棒所受摩擦力不变4. 电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电5. 如图所示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形线框位于纸面内，以垂直于磁场边界的恒定速度v=20 cm/s通过磁场区域。
在运动过程中，线框有一边始终与磁场边界平行，取它刚进入磁场的时刻t=0，在下列图线中，正确反映电流强度随时间变化规律的是（）A．B．C．D．6. 现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如右图所示连接．下列说法中正确的是( )A．开关闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，开关闭合或断开瞬间电流计指针均不会偏转C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转7. 1831年10月28日，法拉第在一次会议上展示了他发明的圆盘发电机（图甲）它是利用电磁感应的原理制成的，是人类历史上第一台发电机。
高二物理电磁感应试题答案及解析
高二物理电磁感应试题答案及解析1.如下图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef，已知ef平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆面积的磁通量将()A．逐渐增大B．始终为零C．逐渐减小D．不为零，但保持不变【答案】B【解析】由右手螺旋定则可知，通电直导线周围的磁场是同心圆，在圆面中磁感线从这半边进去，从另半边出来。
穿过线圈的磁通量一直为零，故B正确，A、C、D错误。
故选B。
2.关于感应电动势和感应电流，下列说法中正确的是（）A．只有当电路闭合, 且穿过电路的磁通量发生变化时，电路中才有感应电动势B．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流C．不管电路是否闭合，只要有磁通量穿过电路，电路中就有感应电动势D．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电流【答案】B【解析】不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势，只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流，B正确。
3.一个50匝的螺线管在t1=1s时的磁通量为0.3Wb，到t2=3s时的磁通量均匀变为0.6Wb。
求，此螺线管内磁通量的变化率和感应电动势？【答案】0.15；7.5v【解析】磁通量的变化率；感应电动势本题考查的是法拉第感应电动势的应用，4.下列应用利用电磁感应现象的是A．白炽灯发光B．电动机转动C．电子束的磁偏转D．发电机发电【答案】D【解析】白炽灯发光是利用电能向光能转化，A错；电动机利用电能转化为机械能，B错；电子束的磁偏转是利用电子在磁场中受到洛伦兹力作用，C错；D对；5.如图（a）所示的螺线管，匝数n=1500匝，横截面积S=20cm2,电阻，与螺线管串联的外电阻，。
方向向左，穿过螺线管的匀强磁场的磁感应强度按图（b）所示规律变化，求：（1）电阻R2的电功率；（2）a 、b 两点的电势（设c 点电势为零）【答案】（1）（2）【解析】（1）由图（b ）可知，螺线管中磁感应强度B 均匀增加，其变化率为：…………………………………1分 由法拉第电磁感应定律得： ………… ………………2分通过回路的电流：…………………………………2分电阻消耗的功率： …………………………………2分 （2）依题意可知，中感应电流方向从流向 端电势高， 端电势低， …………………2分…………………………………1分 又 …………………………………2分 …………………………………1分6. 下列设备中属于利用电磁感应现象的原理来工作的是 A ．电动机 B ．发电机 C ．电烙铁 D ．电磁起重机【答案】B【解析】发电机是利用电磁感应现象的原理来工作的，B 对；电动机是利用安培力工作的，电烙铁是利用焦耳热工作的，电磁起重机是利用电流的磁效应工作的7. 如图所示，ef 、gh 为水平放置的足够长的平行光滑导轨，导轨间距为L=1m ，导轨左端连接一个R ＝2Ω的电阻，将一根质量为0.2kg 的金属棒cd 垂直地放置导轨上，且与导轨接触良好，导轨与金属棒的电阻均不计，整个装置放在磁感应强度为B ＝2T 的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F ，使棒从静止开始向右运动，解答以下问题。
沪科版 高二(下)第十一章 A. 电磁感应 电磁波 单元测试(二)及解析
沪科版高二（下）第十一章 A. 电磁感应电磁波单元测试（二）注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A．奥斯特 B．库仑 C．法拉第 D．安培2.下列关于电磁感应的说法中正确的是（）．A.只要闭合线圈中的导线做切割磁感线运动，导线中就会产生感应电流B.闭合线圈中一部分导线不做切割磁感线运动，线圈中一定没有感应电流C.闭合线圈放在磁场中，只要磁感应强度发生变化，线圈中就产生感应电流D.闭合线圈放在磁场中，只要线圈中磁通量发生变化，线圈中就产生感应电流3.一个圆形线圈，一半置于匀强磁场中，磁场方向垂直纸面向里，如图所示．不能使线圈内产生感应电流的是（）．A.沿x轴正方向平动B.绕x轴转动90°C.沿y轴正方向平动D.绕y轴转动90°4.如图所示，通电长直导线中恒定电流I方向竖直向上，长直导线经过圆形线圈的圆心，且与线圈垂直，若使线圈中产生感应电流，则线圈应（）．A.向上运动B.向下运动C.左、右运动D.以上答案都不对5.如图所示，在一固定的圆柱形磁体的N极附近置一水平线圈abcd，磁体轴线与线圈水平中心线xx 轴重合．能使线圈中有感应电流的是（）．A.线圈沿xx'轴向右平移B.线圈绕xx'轴转动（ad向外，bc向里）C.线圈沿垂直纸面方向向外平移D.线圈绕yy'轴向上平移6.如图所示，放在匀强磁场中的闭合电路中的一部分导体在磁场中运动．导线中有感应电流产生的是（）．A. B. C. D.7.在研究电磁感应现象的实验中，实验所用的电表应选用如图所示电表中的（）．A. B. C. D.8.线圈在长直导线电流的磁场中做如图所示的运动，不能产生感应电流的是（）．A. B. C. D.9.如图所示，一个矩形线框从一理想匀强磁场区域的上方自由下落，线圈平面与磁场方向垂直，在线圈下落到Ⅰ、Ⅱ、Ⅲ三个位置的过程中，下列说法中正确的是（）．A.只在Ⅰ位置时有感应电流B.只在Ⅱ位置时有感应电流C.只在Ⅲ位置时有感应电流D.只在Ⅱ位置时无感应电流10.如图所示，有两个在同一平面内的圆形导线框a、b，下列能使导线框b中生感应电流的是（）．A.先闭合1S，再闭合2SB.先闭合2S，再闭合1S的瞬间C.1S、2S都闭合时D.将1S、2S都闭合，先断开2S，再断开1S11.如图所示，通有电流I的长直导线旁的两根导电导轨A、B与长直导线平行且在同一水平面内，在导轨M、N上套有两段可以自由滑动的导体棒ab和cd，若用力使导体棒cd向右运动，则导体棒ab将（）．A.保持不动B.向右运动C.向左运动D.先向右后向左运动12.如图所示，闭合正方形导线框abcd通过一个方向与线框平面垂直的匀强磁场区域，已知磁场区域的宽度大于线框的边长，则关于线框中感应电流方向，下列说法中正确的是（）．A.从dc边进入磁场到ab边出磁场的整个过程中都是顺时针方向的B.从dc边进入磁场到ab边出磁场的整个过程中都是逆时针方向的C.dc边进入磁场时逆时针方向，dc边出磁场时顺时针方向D.dc边进入磁场时顺时针方向，dc边出磁场时逆时针方向第II卷（非选择题）请点击修改第II卷的文字说明二、填空题13.在电磁感应现象中，当穿过______回路的__________发生变化时，回路中就会产生感应电流．或者_________回路中部分导体做_________磁感线运动时，回路中就会产生感应电流．14.右手定则：伸开右手，让拇指跟其余四指_______，并且与手掌处于________，让磁感线_______穿过手心，拇指指向导体______的方向，则其余四指的指向就是导体中感应电流的方向．15.如图所示，两金属棒ab、cd放在磁场中，并组成闭合电路，当棒ab向左运动时，棒cd受到向下的磁场力，则Ⅰ是_________极，Ⅱ是_________极．16.如图所示，两条平行导电导轨与一螺线管相连，导轨所在处的左半部分有一垂直于导轨平面向里的匀强磁场，导轨上搁有一根导体棒MN，且在磁场区内，现使导体棒MN向左平移，则导体棒中的感应电流方向为__________，螺线管的________端为N极，螺线管右侧的小磁针N极应指向________．三、作图题17.如图所示，当导线ab在与其垂直的匀强磁场中做切割磁感线运动时，1R中的电流方向如图所示，在图中标出导线ab的运动方向（用v表示），并标出导线ab所受安培力的方向（用F安表示）．18.如图所示是闭合电路中的一部分直导线在磁场中做切割磁感线运动的示意图，试根据已知条件分别判断磁体的N、S极、直导线垂直切割磁感线的运动方向（用v表示）或直导线中感应电流的方向（用·或×表示）．参考答案1.C【解析】1.试题分析：A、奥斯特发现了电流的磁效应；错误B、库伦研究得出了电荷间的相互作用：库仑定律；错误C、法拉第第一个发现电磁感应现象；正确D、安培研究了磁场对电流的作用；错误故选C2.D【解析】2.A.闭合电路的一部分导体做切割磁感线运动时，才会产生感应电流，而闭合导线做切割磁感线运动时，磁通量可能不变，没有感应电流，故A错误；B.若闭合电路的一部分导体不做切割磁感线运动，磁场变化时，磁通量发生变化，也能产生感应电流，故B错误；C.穿过线圈的磁通量发生变化时，线圈中一定有感应电动势，若电路不闭合，没有感应电流，故C错误；D.根据产生感应电动势的条件知，只要穿过线圈的磁通量发生变化，线圈中就一定有感应电动势，故D正确；故选：D；3.A【解析】3.A.由图看出，线圈沿x轴正方向移动，则穿过线圈的磁通量不变，根据楞次定律判断则知，线圈中无感应电流，故A正确；B.线圈绕x轴转动90°时，则穿过线圈的磁通量减小，根据楞次定律判断则知，线圈中感应电流方向为顺时针，故B错误；C.当线圈沿y轴负方向移动，则穿过线圈的磁通量增加，根据楞次定律判断则知，线圈中感应电流方向为逆时针，故C错误；D.线圈绕y轴转动90°时，则穿过线圈的磁通量减小，根据楞次定律判断则知，线圈中感应电流方向为顺时针，故D错误；故选：A；4.D【解析】4.产生感应电流的条件有两个：①电路是闭合的；②穿过闭合电路的磁通量发生变化。
高二物理电磁感应测试题及答案
高二物理电磁感应测试题一、单项选择题（每题只有一个选项是正确的，每题4分，共40分）1、如图所示，无限大磁场的方向垂直于纸面向里，图中线圈在纸面内由小变大（由图中图中线圈在纸面内由小变大（由图中实线矩形变成虚线矩形），B 图中线圈正绕点在平面内旋转，C 图与D 图中线圈正绕图中线圈正绕 OO OO’’轴转动，则线圈中不能产生感应电流的是轴转动，则线圈中不能产生感应电流的是 ( )2、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈， 规定线圈中感应电流的正方向如图规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的变化的 是是 （（ ））A B C D 3、如图所示，ef 、gh 为两水平放置相互平行的金属导轨,ab 、cd 为搁在导轨上为搁在导轨上 的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时， 关于两金属棒的运动情况的描述正确的是（关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动，如果下端是S 极，两棒相向靠近极，两棒相向靠近B ．如果下端是S 极，两棒向外运动，如果下端是N 极，两棒相向靠近极，两棒相向靠近C ．不管下端是何极性，两棒均向外相互远离．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近．不管下端是何极性，两棒均相互靠近12345 t /s E 2E 0 E 0 O -E 0 -2E 0 12345 t /s E 2E 0 E 0 O -E 0 -2E 0 E 0 E 12345 t /s 2E 0 O -E 0 -2E 0 E0 E 12345 t /s 2E 0 O-E 0 -2E 0 I B 图1 B t /s O 12345图2 ，匀强磁场的磁感强度为B，方向与导，方向与导角放置，金属棒与导轨的电阻不计。
沪科版(上海)物理高二第二学期(试用版)-第十一章A专题复习：电磁感应教案
专题复习：电磁感应执教教师：执教时间：一、任务分析教材分析：作为教学基本要求中唯一包含D级要求学习内容的章节，电磁感应能整合能量、电路、运动等多个知识点，历来是高考考核中非常重视的内容。
针对等级考改革趋势，电磁感应综合性问题需重视过程分析和表述，教学设计中合理创设问题情景，帮助学生经历分类讨论，分析推理，缜密表达等思维过程，既能培养学生的核心素养，也能有针对性的提高学生考试成绩。
学情分析：经过一轮复习，学生已经基本构建了核心知识网络，具备自行梳理知识点的能力，课前指导学生利用思维导图等工具进行整理，在课堂上由学生自主介绍交流即可完成知识点回顾。
另一方面“电磁感应”这部分内容综合性强，题目难度较大且变化多样，学生难以灵活应用各知识点间的联系与区别，以致对复杂过程分析能力较弱。
在第二部分，设计几个典型的问题情景，引导学生自行分类梳理，进行运动分析和功能关系分析，在学生参与问题解决的过程中，重温解题方法的串联应用，达到复习的效果。
二、教学目标：1、知识与技能巩固电磁感应章节知识网络，建立各章节知识点间内在联系，提升电磁感应力学综合问题的处理能力2、过程与方法通过知识系统整理，锻炼模块化思维能力通过问题解决，提升复杂过程分析能力3、情感态度与价值观通过对电磁感应问题中功能关系的理解，建立物理量守恒和联系的观念。
通过分类讨论，养成分析问题严谨的态度三、教学重点与难点教学重点：强化电磁感应综合问题中动力学、功能关系两条主线的分析。
教学难点：复杂运动过程的分析。
四、教学设计思路：本课尝试以学生为主体，探索合适的途径让学生自发地总结整理已有的物理观念，在过程中锻炼科学思维，在交流互动中培养科学态度和责任。
因此，在本节课的教学设计中，着重设计两个环节（1）学生梳理知识网络，交流补充；（2）问题情境串联综合题常见考点。
第一个环节教师的作用是点评提升，查漏补缺；第二个环节教师的作用是提供思维锻炼的材料，引导、总结、归纳。
沪科版 高二(下)第十一章 A.电磁感应现象 课后练习
沪科版 高二（下）第十一章 A.电磁感应现象 课后练习一、填空题1. 英国科学家________经过十年坚持不懈的研究，发现了当穿过_________的________发生变化时，闭合回路中就有感应电流产生这种现象被称为___________.2. 如图所示，线自由下落进入匀强磁场，当边进入磁场时，线圈中______感应电流；当整个线圈在磁场中运动时，线圈中______感应电流.（均选填“有”或“无”）3. 如图所示，一条形磁铁分别插入线圈A和线圈B时，线圈中能产生感应电流的是线圈____（选填“A”“B”或“A、B”）；当条形磁铁插入线圈A中不动时，线圈中_____（选填“有”或“无”）感应电流产生.4. 如图所示，一闭合金属环从上而下通过通电的长直螺线管，b为螺线管的中心处，金属环通过a、b、c处时，能产生感应电流的是______处.5. 无限长直导线与矩形线框绝缘共面对称放置，当直导线中通以如图所示方向的恒定电流I时，线框中_____感应电流；当电流逐渐增大时，线框中_______感应电流；当电流逐渐减小时，线框中______感应电流.（均选填“有”或“无”）6. 如图所示，在将金属线框从匀强磁场中拉出的过程中，穿过闭合回路的磁通量______（选填“变大”“变小”或“不变”），闭合回路中______（选填“有”或“无”）感应电流.7. 如图所示，导线a所在处无磁场仅在虚线框内存在匀强磁场，其磁感应强度逐渐增大，则导线框a中______（选填“有”或“无”）感应电流产生.（1）若，则在线框中不产生感应电流的时间等于（______）.A. B. C.D.（2）若，则在线框中不产生感应电流的时间等于（______）. A.B.C.D.9. 如图所示，一水平放置的矩形线圈在条形磁铁S 极附近下落，在下落过程中，线圈平面保持水平，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内______感应电流产生；线圈从位置2到位置3的过程中，线圈内_______感应电流产生.（均选填“有”或“无”）10.如图所示，竖直放置的长直导线中通以恒定电流，矩形金属线框跟导线在同一平面内，当线框以直导线为轴转动时，线框中______（选填“能”或“不能”）产生感应电流.11. 如图所示，滑动变阻器滑片P 向下滑动时，线圈中______（选填“有”或“无”）感应电流产生.如图所示，一有限范围的匀强磁场，宽度为d .一个边长为l 的正方形导线框以速度v 匀速通过磁场区.8.二、单选题_时间内，线圈P 中有感应电流.13. 如图所示，闭合矩形线圈放在足够大的匀强磁场中，线圈平面与磁场垂直，则下列不能使线圈中产生感应电流的是（ ）A ．线圈向右平移B ．将线圈拉成圆形C ．线圈绕着中心轴O 转动D ．增大磁感应强度B14. 如图所示，带负电的圆环绕圆心旋转，在环的圆心处有一闭合小线圈，小线圈和圆环在同一平面，则（ ）.A ．只要圆环在转动，小线圈内就一定有感应电流B ．不管环怎样转动，小线圈内都没有感应电流C ．圆环在做变速转动时，小线圈内一定有感应电流D ．圆环做匀速转动时，小线圈内有感应电流15. 如图所示，为某同学研究电磁感应现象时的实验电路图，他闭合或断开开关时观察不到灵敏电流计指针的偏转，若所有的仪器都正常，接触良好，则其主要原因是（ ）_____如图所示，圆形线圈P 的正上方悬挂一相同的线圈Q ,P 和Q 共轴，Q 中通有变化的电流，电流随时间变化的规律如图所示，则在______和12.A．电源接法有误B．开关接错位置C．滑动变阻器接法错误D．灵敏电流计要接到电源的回路中16. 首先发现电磁感应现象的科学家是（）.A．奥斯特B．麦克斯韦C．楞次D．法拉第17. 下面关于闭合线圈中感应电流的说法正确的是（）.A．只要闭合线圈所在处空间的磁场发生变化，线圈内就有感应电流产生B．只要穿过闭合线圈的磁通量发生变化，线圈内就有感应电流产生C．只要闭合线圈所围面积和所在空间的磁场发生变化线圈内就有感应电流产生D．以上结论都不正确18. 如图所示，竖直放置的长直导线通以恒定电流，有一矩形线框与导线在同一平面内，在下列情况中不能使线圈产生感应电流的是（）A．导线中电流强度变大B．线框向右平动C．线框向下平动D．线框以ab边为轴转动A ．两环都产生感应电流B ．a 环产生感应电流，b 环不产生感应电流C ．两环都不产生感应电流D ．b 环产生感应电流，a 环不产生感应电流20. 如图所示，有一弹性金属圆环套在条形磁铁正中间，环平面和磁铁垂直，下列情况中环中没有感应电流的是（ ）.A ．将金属圆环沿半径方向拉大B ．将金属圆环向右平移C ．将磁铁向左抽出D ．将磁铁沿水平轴线转动21. 如图所示，圆形线圈与条形磁铁位于同一平面内，磁铁中心与圆心O 重合，欲使线圈中产生感应电流，可使条形磁铁（ ）.A ．以O 为轴在图示平面内沿顺时针方向转动B ．垂直于纸面向外平移C ．以O 为轴N 极垂直纸面向里，S 极垂直纸面向外D ．在纸平面内将条形磁铁向右平移（）.如图所示，一根直导线穿过圆环a 的对称轴和圆环b 的中心轴线，三者互相绝缘，当导线中的电流突然变小时，下列说法中正确的是19.22. 一闭合线圈中没有产生感应电流，则（）A．该时该处的磁感应强度一定为零B．该时该处的磁场一定没有变化C．线圈面积一定没有变化D．穿过线圈的磁通量一定没有变化23. 闭合矩形线框在足够大的匀强磁场中做以下运动，那么一定能产生感应电流的是（）.A．以矩形线框的一条边为转轴，在磁场中转动B．以一个顶点为圆心，在磁场中做圆周运动C．保持线框平面与磁场方向垂直并沿垂直于磁场方向做加速运动D．保持线框平面与磁场垂直且增大线框的面积24. 如图所示，绕在铁芯上的线圈、电源、滑动变阻器和开关组成闭合电路，在铁芯的右端套有一个表面绝缘的铜环A，下列情况中铜环A中没.有感应电流的是（）A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速滑动C．将开关S突然断开的瞬间D．通电时，使滑动变阻器的滑片P做加速滑动25. 如图所示，一根导体棒沿竖直放在匀强磁场中的光滑金属导轨下滑，而串联在框架中的灵敏电流计G的指针未发生偏转，则可以断定磁场方向（）.A．一定沿竖直方向B．一定沿水平方向，且与棒平行C．一定沿水平方向，且与棒垂直D．以上说法都不正确26. 若某处的地磁场为匀强磁场，一同学在该处手拿矩形线圈面向南方，如图所示，则能够使线圈中产生感应电流的操作是（）.A．上下移动线圈B．南北移动线圈C．东西移动线圈D．将线圈转至水平27. 关于感应电流，下列说法中正确的是（）.A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线框不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流产生D．只有电路本身在磁场中且穿过闭合电路的磁通量发生变化时，电路中才能有感应电流产生28. 如图所示，线圈A在从条形磁铁上端穿入、从条形磁铁下端穿出的过程中，关于线圈中感应电流的说法正确的是（）A．线圈中始终没有感应电流B．线圈中始终有感应电流C．进入磁场和穿出磁场时线圈中有感应电流，在磁铁中部时没有感应电流D．无法确定29. 如图所示，一金属圆形闭合线圈在一个很大的匀强磁场中，下列变化中能产生感应电流的是（）.A．线圈向右匀速运动B．线圈向右加速运动C．将线圈由圆形拉成正方形D．线圈绕线圈上任意一点在自身平面内匀速转动30. 如图所示，有两个在同一平面内的圆形导线框A、B，则下列情况能使导线框B中产生感应电流的是（）.A．先闭合，再闭合B．先闭合，再闭合的瞬间C．、都闭合时D．将、都闭合，先断开，再断开31. 如图所示，线圈A从马蹄形磁铁N极穿入，从马蹄形磁铁S极穿出过程中，关于线圈中感应电流的说法正确的（）.A．穿过线圈的磁通量不变，线圈中没有感应电流B．穿过线圈的磁通量增加，线圈中有感应电流C．穿过线圈的磁通量减小，线圈中有感应电流D．穿过线圈的磁通量先增加，在磁铁中部时穿过线圈的磁通量最大，最后穿过线圈的磁通量减小，故线圈中的感应电流经历“有一没有一有”三个过程32. 甲、乙两个线圈放置的位置及电路连接情况如图所示，甲线圈经历以下过程：（1）首先接通S；（2）然后将甲向虚线位置移动；（3）又让甲在虚线位置停留；（4）最后断开S，则（）.三、解答题四、多选题A ．所有过程中，乙线圈内均有感应电流B ．只有（1）、（4）过程中，乙线圈内有感应电流C ．只有（1）、（2）、（4）过程中，乙线圈内有感应电流D ．由于甲线圈没有放在乙线圈里，所以乙线圈内始终没有感应电流33. 如图所示，一闭合金属环从条形磁铁的左端N 极附近穿过条形磁铁到达S极附近过程中，金属环中磁通量怎么变，金属环中有无感应电流？34. 如图所示，矩形线圈与磁场垂直，且一半在匀强磁场内，一半在匀强磁场外。
沪科版 高二(下)第十一章 B.感应电流的方向 右手定则 课后练习
一、填空题二、作图题沪科版 高二（下）第十一章 B.感应电流的方向 右手定则 课后练习1. 用______判断导体在磁场中做切割磁感线运动时产生的感应电流方向.该定则规定：伸开______，让拇指跟其余四指_______，并且跟______在同一平面内，让磁感线______手心，拇指指向___________方向，则其余四指的指向就是导体中______的方向.2. 如图所示，导体棒在匀强磁场中向右运动，则通过金属框架上电阻R的电流方向是__________.3. 朝北的钢窗由两扇窗组成，每扇窗是由一个矩形金属框和一大块玻璃做成.现将右边的窗突然向外推开90°，此过程中窗框内的感应电流方向从里面往外看是沿______时针方向的.若将左边的窗突然向外推开90°，此过程中窗框内的感应电流方向从里面往外看是沿______时针方向的.（均选填“顺”或“逆”）4. 如图所示图中表示闭合电路的一部分导线在磁场中做切割磁感线运动，电路中产生了感应电流.设感应电流方向、导线运动方向和磁场方向互相垂直，试根据已知的两个量的方向画出第三个量的方向.（_______）、（_______）、（_______）.5. 如图所示，竖直放置的平行导轨上搁置了一根与导轨接触良好的金属棒，当棒下落时，能垂直切割磁感线，试标出棒的感应电流方向和所受磁场力的方向.（______）6. 如图所示，判断闭合电路的部分导体在磁场中运动时产生感应电流的方向.（______）7. 如图所示，图中表示闭合电路的一部分导线在磁场中做切割磁感线运动，试根据已知的两个量的方向画出第三个量的方向.（_____）（______）9. 如图所示，标出图中闭合电路的一部分导线在磁场中做切割磁感线运动时产生的感应电流方向.（______）10. 如图所示，标出图中闭合电路的一部分导线在磁场中做切割磁感线运动时产生的感应电流方向.（______）11. 在图中，已知导体在匀强磁场中做垂直于磁场方向的切割磁感线运动时产生的感应电流的方向，请判断其运动方向.（_____）12. 如图所示，已知线圈在磁场中匀速转动时产生的感应电流方向，请标出图示位置时线圈的转动方向.（_____）如图所示，图中标出了闭合电路的一部分导线在磁场中做切割磁感线运动产生的感应电流方向，试标出磁铁的磁极.8.13. 如图所示，已知线圈在磁场中匀速转动时产生的感应电流方向，请标出图示位置时线圈的转动方向.（_____）14. 如图所示，导体棒b在匀强磁场中向右运动，请标出导体棒中的感应电流方向及导体棒在磁场中所受安培力的方向.（______）15. 如图所示，请标出金属线圈离开有界匀强磁场时，线圈中感应电流的方向及线圈所受安培力的方向.（______）16. 如图所示，导体棒从通电圆环左端匀速向右运动，试标出图示位置时，导体棒中感应电流方向和导体棒所受安培力的方向.（________）17. 如图所示，已知导体棒在磁场中做垂直切割磁场线运动时所受安培力方向，试标出导体棒的运动方向.（________）三、单选题18. 如图所示，磁场方向竖直向上，已知导体棒在磁场中的运动方向，试标出导体棒中感应电流方向和导体棒所受安培力的方向.（________）19. 如图所示，试判断导体棒a 在磁场中运动时，产生的感应电流的方向. （_______）20. 如图所示，已知闭合线圈在磁场中的运动方向，试标出图示情况下线圈中的感应电流方向.（________）21. 如图所示，当条形磁铁靠近导体棒a 时，判断导体棒a 中产生的感应电流方向. （________）22. 如图所示，闭合矩形线圈从静止开始竖直下落，穿过一个匀强磁场区域，此磁场长度远大于线圈长度，不计空气阻力，则此线圈从边进入磁场到边出磁场为止，以下说法中不合理的是（ ）.A．线圈始终有一个向下的速度B．线圈边进入磁场过程中线圈受向上的安培力作用C．整个线圈在磁场中运动时不受安培力作用D．线圈边出磁场过程中线圈受向下的安培力作用23. 如图所示，足够长的平行导轨处在足够大的匀强磁场中，匀强磁场垂直导轨平面，在导轨上搁了一根导体棒，导体棒与导轨之间接触良好，导体棒的电阻为R，其余电阻不计.现在导体棒上施加一个水平向右的恒定拉力F，则关于电路中的电流方向和棒所受安培力的方向正确的是（）.A．顺时针方向，向右B．顺时针方向，向左C．逆时针方向，向右D．逆时针方向，向左24. 如图所示，通电长直导线旁有两平行固定金属导轨M、N，上面搁有两根金属棒、，现使棒向右运动，则金属棒向右运动的瞬间，电路中感应电流的方向及金属棒所受安培力的方向分别是（）.A．顺时针方向，向右B．顺时针方向，向左C．逆时针方向，向右D．逆时针方向，向左25. 如图所示，金属圆环的圆心为O ，金属棒、可绕圆心O 在环上转动，当外力使金属棒逆时针方向转动时，金属棒将（ ）.A ．不动B ．逆时针方向转动C ．顺时针方向转动D ．无法确定26. 已知通电直导线附近有一个线圈，直导线与线圈共面，线圈在磁场中运动时，线圈的左边所受的安培力如图所示，则下列说法中正确的是（ ）.A ．线圈向右运动B ．线圈向左运动C ．线圈向上运动D ．线圈向下运动27. 如图所示，矩形线框由静止开始在磁场中运动若边所受磁场力的方向向下，则线框的运动可能是（ ）.A ．向右运动，线框未全部进入磁场B ．向左运动，线框未全部离开磁场C ．向右运动，且线框全部进入磁场D ．向上运动，且线框上边未离开磁场D ．闭合电路中有部分导体切割磁感线运动时，电路中也不一定有感应电流C ．闭合电路中一段导体在磁场中运动，导体内必有感应电流B ．一段导体在磁场中切割磁感线运动，导体内必有感应电流A ．一段导体在磁场中运动，导体内必有感应电流28.下列说法中正确的是（）.29. 法拉第做成世界上第一个发电机模型，如图所示，转动铜盘就可以获得持续的电流，其假设是（）.A．把整个铜盘看作一个线圈，穿过它的磁通量发生变化B．把整个铜盘看作一系列同心线圈，穿过它的磁通量发生变化C．把磁极间的部分铜盘看作线圈，穿过它的磁通量发生变化D．把铜盘看作沿径向排列的无数根铜条，它们做切割磁感线运动30. 赤道上竖直放置一根长导线，已知它相对地球自西向东运动，直导线中产生的感应电流方向和它所受的安培力方向，正确的是（）.A．感应电流方向自下而上，安培力方向向西B．感应电流方向自下而上，安培力方向向东C．感应电流方向自上而下，安培力方向向西D．感应电流方向自上而下，安培力方向向东31.如图所示，金属导轨置于水平面内，磁场方向与导轨平面垂直，如果导线在恒定外力F作用下向左运动时，关于回路中的电流方向和两导线所受安培力的方向正确的是（）A ．顺时针方向，受力向右，受力向左B ．顺时针方向，受力向左，受力向右C ．逆时针方向，受力向右，受力向左D ．逆时针方向，受力向左，受力向右四、多选题A ．磁铁的下端是N 极B ．磁铁的下端是S 极C ．磁铁与线圈相互吸引D ．磁铁与线圈相互排斥33. 如图所示，在上海地区将一根直导体棒的两端与U 形导电框架连接成闭合电路，且导体棒可在框架上自由滑动将该导体棒在框架上滑动时，导体棒中产生的感应电流方向正确的是（ ）.A ．框架水平且沿东西方向放置，向北运动时电流向西B ．框架水平且沿东西方向放置，向南运动时电流向西C ．框架竖直且沿东西方向放置，向上运动时电流向西D ．框架竖直且沿东西方向放置，向下运动时电流向西34. 如图所示是一种磁电式仪表的原理图，可以用它来测量电流的大小，P 是带指针的可以转动的绕在铁芯上的线圈，P 置于磁场中，A 、B 为两个接线柱如果把两接线柱用导线连接起来，再拨动指针，这时连接两接线柱的导线中的感应电流方向应是（ ）.A ．将指针向右拨动时，电流方向由A 指向B B ．将指针向右拨动时，电流方向由B 指向AC ．将指针向左拨动时，电流方向由A 指向BD ．将指针向左拨动时，电流方向由B 指向A如图所示，闭合线圈上方有一竖直放置的条形磁铁，当磁铁从图示位置向下运动时，线圈中的感应电流方向如图所示，则（）.32.A ．线圈顺时针转动时右边向外，左边向里B ．线圈顺时针转动时右边向里，左边向外C ．线圈逆时针转动时右边向外，左边向里D ．线圈逆时针转动时右边向里，左边向外（）.如图所示，有一闭合线圈处于电磁铁两极间的匀强磁场中，线圈平面与磁极垂直，S 闭合.下列情况中，线圈内感应电流的方向正确的是35.。
高二物理电磁感应试题答案及解析
高二物理电磁感应试题答案及解析1.关于电磁场和电磁波，下列叙述中正确的是：A．电磁波可能是横波，也可能是纵波B．正交的电场和磁场叠加，形成了电磁场C．均匀变化的电场周围可产生电磁波D．一切电磁波在真空中的传播速度都为3.0´108km/s【答案】B【解析】本题考查的是对电磁场和电磁波的理解问题。
电磁波是横波，A错误；正交的电场和磁场叠加，形成了电磁场，B正确；均匀变化的电场周围可产生磁场，C错误；一切电磁波在真空中的传播速度都为3.0´108m/s，D错误；2.在匀强磁场中，ab、cd两根导体棒沿两根导轨分别以速度v1、v2滑动，如图6所示，下列情况中，能使电容器获得最多电荷量且左边极板带正电的是()A．v1＝v2，方向都向右B．v1＝v2，方向都向左C．v1>v2，v1向右，v2向左D．v1>v2，v1向左，v2向右【答案】C【解析】切割磁感线的导体棒相当于电源，由右手定则可以判断ab向右运动和cd向左运动时产生的感应电流方向都是顺时针，左极板为正极，C对；3.如图所示，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感应强度为B.有一质量为m长为l的导体棒从ab位置获得平行于斜面的，大小为v的初速度向上运动，最远到达a′b′的位置，滑行的距离为s，导体棒的电阻也为R，与导轨之间的动摩擦因数为μ.则()A.上滑过程中导体棒受到的最大安培力为B.上滑过程中电流做功发出的热量为mv2－mgs(sin θ＋μcos θ)C.上滑过程中导体棒克服安培力做的功为mv2D.上滑过程中导体棒损失的机械能为mv2－mgssin θ【答案】ABD【解析】本题考查的是电磁感应定律和力学的综合问题，上滑过程中开始时导体棒的速度最大，受到的安培力最大为；根据能量守恒，上滑过程中电流做功发出的热量为mv2－mgs(sin θ＋μcos θ)；上滑过程中导体棒克服安培力做的功等于产生的热也是mv2－mgs(sin θ＋μcos θ)；上滑过程中导体棒损失的机械能为mv2－mgssin θ；4.如图所示为日光灯示意电路，L为镇流器，S为起动器.下列操作中，观察到的现象不正确的是（）A．接通S1、S2接a、S3断开，灯管正常发光B．灯管正常发光时，将S2由a迅速接到b，灯管将不再正常发光C．断开S1、S3，令S2接b，待灯管冷却后再接通S1，可看到S闪光，灯管不能正常工作D．取下S，令S2接a，再接通S1、S3，接通几秒后迅速断开S3，灯管可正常发光【答案】B【解析】接通S1、S2接a、S3断开，灯管正常发光，A正确。
沪科版 高二(下)第十一章 电磁感应 电磁波 单元测试(A卷)
一、单选题沪科版 高二（下）第十一章 电磁感应 电磁波 单元测试（A卷）1. 欧姆最早是用小磁针测量电流的，他的具体做法是将一个小磁针处于水平静止状态，在其上方平行于小磁针放置一通电长直导线，已知导线外某磁感应强度与电流成正比，当导线中通有电流时，小磁针会发生偏转，通过小磁针偏转的角度可测量导线中电流．小磁针转动平面的俯视图如图所示．关于这种测量电流的方法，下列叙述正确的是（）A ．导线中电流的大小与小磁针转过的角度成正比B ．通电后小磁针静止时N 极所指的方向是电流产生磁场的方向C ．若将导线垂直于小磁针放置，则不能完成测量D ．这种方法只能测量电流的大小，不能测量电流的方向2. 如图所示，在纸面内放有一个条形磁铁和一个圆形线圈(位于磁铁正中央)，下列情况中能使线圈中产生感应电流的是()D ．将磁铁的N 极转向纸外，S 极转向纸内C ．将磁铁绕垂直纸面的轴转动B ．将磁铁在纸面内向右平移A ．将磁铁在纸面内向上平移二、填空题3. 关于感应电流的产生，下列说法中正确的是（ ）A ．导体相对磁场运动，导体内一定会产生感应电流B ．导体做切割磁感线运动，导体内一定会产生感应电流C ．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流D ．闭合电路在磁场中做切割磁感线运动，电路中一定会产生感应电流4.下列各组电磁波中，按波长由长到短排列正确的是A ．红外线、紫外线、可见光、射线B ．射线、紫外线、红外线、可见光C ．射线、紫外线、可见光、红外线D ．红外线、可见光、紫外线、射线5. 验钞机发出的“光”能使钞票上的荧光物质发光；家用电器的遥控器发出的“光”，能用来控制电风扇、电视机、空调器等电器的开启与关闭。
对于它们发出的“光”，下列说法中正确的是（ ）A ．验钞机和遥控器发出的“光”都是紫外线B ．验钞机发出的“光”是紫外线，遥控器发出的“光”是红外线C ．验钞机和遥控器发出的“光”都是红外线D ．验钞机发出的“光”是红外线，遥控器发出的“光”是紫外线6. 如图所示，同一闭合线圈，第一次用一根条形磁铁插入，第二次用两根条形磁铁插入，前后插入的速度相同，问哪一次电流表指针偏转角度大？_____________（第一次或第二次）8. 英国物理学家麦克斯韦认为：变化的磁场________（填“能”或“不能”）产生电场．已知电磁波在空气中的传播速度近似等于m/s ，某广播电台的“经济、生活”节目的频率是1.03×108H Z ，该电磁波在空气中的波长为______m ．9. 磁场的磁感应强度B 随时间t 变化的四种情况，如图所示，其中能产生电场的有__________图示的磁场，能产生持续电磁波的有____________图示的磁场。
高中沪科版高二(下)第十一章C.学习包——电磁波课后练习[答案解析]
![高中沪科版高二(下)第十一章C.学习包——电磁波课后练习[答案解析]](https://img.taocdn.com/s3/m/8c9d37c36c175f0e7cd137e7.png)
沪科版高二（下）第十一章C.学习包——电磁波课后练习学校:___________姓名：___________班级：___________考号：___________一、填空题1．_______和_______是相互联系着的，形成一个不可分割的统一体，并从发生区域向周围空间传播，就形成了_______.2．____________提出光是一种________波，_________用实验验证了这一预言.红外线最显著的作用是______，_______都会发出红外线，红外线波长比红光________，所以_______现象较显著，易透过云雾，可用于高空摄影；紫外线的主要作用是_______，______能发出紫外线，紫外线还有_____效应和_______作用，伦琴射线又叫_________射线，波长比紫外线________.3．真空中，电磁波的传播速度与光速相等，都是________ m/s，所以光是一种__________.4．电磁波谱中波长最长和最短的电磁波分别是________和__________.5．日光灯照明是利用了紫外线的__________效应，用红外线进行高空摄影是利用红外线的________比可见光明显的性质.6．电磁波谱中波长比可见光稍高些的电磁波是____________，它主要的特性是___________.7．手机是一部可移动的_________设备.不宜使用手机的场合有_____________.二、单选题8．电视机、空调机等许多家用电器都配有遥控器，用它产生的光能方便地控制用电器的使用：验钞机发出的光能使钞票上荧光物质发光．对于它们发出的光线，下列说法中正确的是A．遥控器、验钞机发出的光都是红外线B．遥控器、验钞机发出的光都是紫外线C．验钞机发出的光是紫外线，遥控器发出的光是红外线D．验钞机发出的光是红外线，遥控器发出的光是紫外线9．关于电磁场理论，以下叙述正确的是（）.A．电场周围空间存在磁场B．任何变化的磁场必在周围空间产生变化的电场C．均匀变化的电场在周围空间产生均匀变化的磁场D．不均匀变化的电场必在周围空间产生不均匀变化的磁场10．对于电磁波和声波，以下说法正确的是（）.A．它们都能在真空中传播B．它们都能发生干涉和衍射C．它们的传播速度相同D．它们具有相同的波的特性和本质11．电磁波在传播过程中，保持不变的物理量是（）A．频率B．波长C．振幅D．波速12．一束单色光从水中射入空气中，这束光的（）.A．频率和波长保持不变B．频率不变，但波长变长C．频率不变，但波长变短D．频率变低，但波长保持不变13．关于电磁波，下列说法中正确的是（）.A．电磁波传播需要介质B．电磁波能量越大，在真空中的传播速度越大C．电磁波是一种物质D．电场和磁场总是相互联系的，从而产生电磁波14．关于电磁波及其应用，下列说法中正确的是（）.A．手机只能接收电磁波，不能发射电磁波B．正在起飞和降落的飞机上允许使用手机C．电磁波能被发射D．塑料薄膜袋、金属薄膜袋、金属饼干盒等都能屏蔽电磁波15．关于电磁场和电磁波，下列说法错误的是（）.A．变化的电场和磁场总是相互联系的B．电磁场从发生区域由近及远的传播称为电磁波C．电磁波是一种物质，可在真空中传播，所以平日说真空中是没有实物粒子的，但不等于什么都没有，真空中可以有“场”这种特殊物质D．电磁波的传播速度总是等于8310m/s16．雷达是利用无线电波的定位系统，海豚也具有完善的声呐系统。
沪教版高二下册物理期末复习5-第十一章电磁感应 电磁波——楞次定律与电磁感应【有答案】
楞次定律与电磁感应专题姓名:_____________ 年级:____________ 学号:______________题型 xx 题 xx 题 xx 题 xx 题 xx 题 xx 题 总分 得分一、选择题（共10题，共30分）1、 如图所示，圆形闭合线圈a 平放在绝缘水平桌面上，在a 的中心静止放置一条形磁铁.把条形磁铁竖直向上移走的过程中，下列说法正确的是（ ） A ．穿过线圈a 的磁通量增加 B ．线圈a 中不会产生感应电流C ．线圈a 中将产生从上往下看顺时针方向的感应电流D ．线圈a 对水平桌面的压力小于其重力2、 如图所示，一个闭合导体圆环固定在水平桌面上，一根条形磁铁沿圆环的轴线运动，使圆环内产生了感应电流．下列四幅图中，产生的感应电流方向与条形磁铁的运动情况相吻合的是（ ）A ．B ．C ．D ．3、 一长直铁芯上绕有线圈P ，将一单匝线圈Q 用一轻质绝缘丝线悬挂在P 的左端，线圈P 的中轴线通过线圈Q 的中心，且与线圈Q 所在的平面垂直．将线圈P 连接在如图所示的电路中，其中R 为滑动变阻器，E 为直流电源，S 为开关．下列情况中，可观测到Q 向左摆动的是 A ．S 闭合的瞬间 B ．S 断开的瞬间C ．在S 闭合的情况下，将R 的滑片向a 端移动时D ．在S 闭合的情况下，保持电阻R 的阻值不变阅卷人 评分4、如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上形成一个闭合回路，当一条形磁铁从高处下落接近回路时（）A．P、Q将相互远离 B．P、Q将相互靠拢C．磁铁的加速度等于g D．磁铁的加速度大于g5、如图所示，导线框abcd和通电直导线在同一平面内，直导线中通有恒定电流并通过ad和bc的中点，线框向右运动的瞬间，下列说法正确的是（）A．由于穿过线框的磁通量为零，所以线框中没有感应电流B．线框中有感应电流，且沿顺时针方向C．线框中有感应电流，且沿逆时针方向D．线框中有感应电流，但方向无法判断6、如图所示，边长为d的正方形线圈，从位置A开始向右运动，并穿过宽为L（L>d）的匀强磁场区域到达位置B，则（）A．整个过程，线圈中始终有感应电流B．整个过程，线圈中始终没有感应电流C．线圈进人磁场和离开磁场的过程中，有感应电流，方向都是逆时针方向D．线圈进入磁场过程中，感应电流的方向为逆时针方向；穿出磁场的过程中，感应电流的方向为顺时针方向7、某磁场的磁感线如图所示，有一闭合铝线圈自图示位置A落至位置B，在下落的过程中，自上向下看，铝线圈中的感应电流方向是（）A．先顺时针方向，再逆时针方向B．先逆时针方向，再顺时针方向C．始终顺时针方向D．始终逆时针方向8、如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行.线框由静止释放，在下落过程中（）A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安培力的合力为零D．线框的机械能不断增大9、下列图中表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是A． B．C ．D ．10、如图所示，线圈由A位置开始下落，在磁场中受到的磁场力如果总小于它的重力，则它在A、B、C、D 四个位置（B、D位置恰好线圈有一半在磁场中）时，加速度大小关系为（）A ．B ．C ．D ．二、填空题（共2题，共10分）1、穿过单匝闭合线圈的磁通量随时间变化的Φ—t图象如图2所示，由图知0～5 s线圈中感应电动势大小为________ V,5 s～10 s线圈中感应电动势大小为________ V,10 s～15 s线圈中感应电动势大小为________ V.图22、如图所示，在一个光滑金属框架上垂直放置一根长l＝0.4 m的金属棒ab，其电阻r＝0.1 Ω，框架左端的电阻R＝0.4 Ω.垂直框面的匀强磁场的磁感应强度B＝0.1 T．当用外力使棒ab以速度v＝5 m/s右移时，ab棒中产生的感应电动势E＝______，通过ab棒的电流I＝______，ab两端的电势差U ab＝________，在电阻R上消耗的功率P R＝______，在ab棒上消耗的发热功率P r＝______，切割磁感线运动中产生的电功率P＝______．阅卷人评分三、计算题（共3题，共60分）1、如图所示，水平面上有两根相距的足够长的平行金属导轨MN和PQ，它们的电阻不计，在M和P 之间接有的定值电阻，导体棒长，其电阻，与导轨接触良好，整个装置处于方向竖直向下的匀强磁场中，，现使ab以的速度向右做匀速运动，求：（1）导体棒切割磁感线产生的感应电动势的大小；（2）回路中的电流大小和方向；（3）ab向右匀速运动的过程中，安培力做多少功？电路中产生的热量是多少？2、正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m．将其置于磁感强度为B的水平匀强磁场上方h处由静止自由下落，如图所示．线框平面保持在竖直平面内，且cd边始终与磁场边界平行．当cd 边刚进入磁场时，（1）求线框中产生的感应电动势大小;（2）若此时线框加速度恰好为零，求线框下落的高度h．阅卷人评分3、如图甲所示，足够长的光滑平行金属导轨MN、PQ所在平面与水平面成30°角，两导轨的间距l＝0.50 m，一端接有阻值R＝1.0 Ω的电阻．质量m＝0.10 kg的金属棒ab置于导轨上，与导轨垂直，电阻r＝0.25 Ω.整个装置处于磁感应强度B＝1. 0 T的匀强磁场中，磁场方向垂直于导轨平面向下．t＝0时刻，对金属棒施加一平行于导轨向上的外力F，使之由静止开始运动，运动过程中电路中的电流随时间t变化的关系如图乙所示．电路中其他部分电阻忽略不计，g取10 m/s2.求：(1)4.0 s末金属棒ab瞬时速度的大小；(2)3.0 s末力F的瞬时功率；(3)已知0～4.0 s时间内电阻R上产生的热量为0.64 J，试计算F对金属棒所做的功．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪科版高二（下）第十一章AB.电磁感应课后测试卷学校:___________姓名：___________班级：___________考号：___________一、多选题1．如图所示，当条形磁铁作下列运动时，线圈中的感应电流方向应是：（从左向右看）A．磁铁靠近线圈时，电流方向是逆时针的；B．磁铁靠近线圈时，电流方向是顺时针的；C．磁铁向上平动时，电流方向是逆时针的；D．磁铁向上平动时，电流方向是顺时针的．2．如图所示，在一个有界匀强磁场区域，磁场方向垂直纸面向里，一个正方形闭合导线框abcd从匀强磁场外自右向左匀速经过磁场，则从ad边进入磁场起至bc边出磁场止，线圈中感应电流的情况是（）A．导线框进入磁场时，感应电流方向为a→b→c→d→aB．导线框离开磁场时，感应电流方向为a→b→c→d→aC．导线框离开磁场时，受到的安培力方向水平向右D．导线框进入磁场时，受到的安培力方向水平向左二、单选题3．一个环形线圈放在磁场中，如图a所示，以磁感线垂直于线圈平面向外的方向为正方向，若磁感强度B随时间t的变化的关系如图b.那么在第2秒内线圈中的感应电流的大小和方向是（）A．大小恒定，顺时针方向B．逐渐减小，顺时针方向C．大小恒定，逆时针方向D．逐渐增加，逆时针方向4．如图所示，线圈两端与电阻相连构成闭合电路，在线圈上方有一竖直放置的条形磁铁的S极朝下，在将磁铁的S极插入线圈的过程中( )A．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥B．通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引C．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥D．通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引5．水平放置的金属框架cdef处于如图所示的匀强磁场中，金属棒ab处于粗糙的框架上且接触良）好，从某时刻开始，磁感应强度均匀增大，金属棒ab始终保持静止，则（）A．ab中电流增大，ab棒所受摩擦力增大B．ab中电流不变，ab棒所受摩擦力增大C．ab中电流不变，ab棒所受摩擦力不变D．ab中电流增大，ab棒所受摩擦力不变6．如图所示是著名物理学家费曼设计的一个实验，在一块绝缘板中部安装一个线圈，并接有电源，板的四周有许多带负电的小球．整个装置悬挂起来，当接通电键瞬间，整个圆盘将(自上而下看) ( )A．顺时针转动一下B．逆时针转动一下C．顺时针不断转动D．逆时针不断转动7．电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电8．如图所示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s通过磁场区域。
在运动过程中，线框有一边始终与磁场边界平行，取它刚进入磁场的时刻t=0，在下列图线中，正确反映电流强度随时间变化规律的是（）A．B．C．D．9．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如右图所示连接．下列说法中正确的是( )A．开关闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，开关闭合或断开瞬间电流计指针均不会偏转C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转10．1831年10月28日，法拉第在一次会议上展示了他发明的圆盘发电机（图甲）它是利用电磁感应的原理制成的，是人类历史上第一台发电机。
据说，在法拉第表演他的发电机时，一位贵妇人问道“法拉第先生，这东西有什么用呢？"法拉第答道“夫人，一个刚刚出生的婴儿有什么用呢？"图乙是这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘接触，使铜盘转动，电阻R中就有电流通过。
以下说法不正确的是（）A．在金属盘上将有从铜片D流向铜片C的电流B．铜片D的电势高于铜片C的电势C．盘面可视为无数幅条组成，任何时刻都有幅条切割磁感线D．铜盘转动的速度越大，流过电阻R的电流越大三、实验题11．在“研究电磁感应现象”的实验中，首先要按图1接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图2将电流表与线圈B连成一个闭合电路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路。
在图1中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）。
在图2中：（填“向左”或“向右”或“不”）（1）S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将____________偏转。
（2）线圈A放在B中不动，将滑动变阻器的滑片向右滑动时，电流表指针______________偏转。
（3）线圈A放在B中不动，突然切断开关S时，电流表指针__________________偏转。
12．（1）“研究感应电流产生的条件”的实验电路如图甲所示．实验表明：当穿过闭合电路的磁通量发生变化时，闭合电路中就会有电流产生．在闭合电键S前，滑动变阻器滑动片P应置于_______端（选填“a”或“b”）．电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法___________ ·13．如图为“研究电磁感应现象”的实验装置。
（1）将图中所缺的导线补接完整。
（________）（2）要观察到电流表指针偏转，可进行的实验操作有：①_______,②________,③________.（3）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，下列操作中出现的现象是：A．将原线圈迅速插入副线圈时，灵敏电流计指针将____________B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针____________.四、填空题14．如图，边长为l的正方形金属线框，以一定的速度进入磁感应强度为B的匀强磁场，线框平面始终与磁场方向垂直。
当线框恰好有一半进入磁场时，穿过该线框的磁通量为_________,产生的感应电流方向为____________（选填“顺时针”或“逆时针”）。
五、解答题15．如图所示，cdef是金属框，当导体ab向右移动时，试应用楞次定律确定abcd和abfe 两个电路中感应电流的方向。
16．如图所示，一个单匝矩形线圈水平放在桌面上，在线圈中心上方有一竖直的条形磁体，此时线圈内的磁通量为0.05Wb.在0.5s的时间内，将该条形磁体从图示位置竖放到线圈内的桌面上，此时线圈内的磁通量为0.10Wb，试求此过程：（1）线圈内磁通量的变化量；（2）线圈中产生的感应电动势大小。
17．一般在微型控制电路中，由于电子元件体积很小，直接与电源连接会影响电路精度，所以采用“磁”生“电”的方法来提供大小不同的电流．在某原件工作时，其中一个面积为S=4×10-4m2，匝数为10匝，每匝电阻为0.02Ω的线圈放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度大小B随时间t变化的规律如左图所示．求（1）在开始的2s内，穿过单匝线圈的磁通量变化量；（2）在开始的3s内，线圈产生的热量；（3）小勇同学做了如右图的实验：将并排在一起的两根电话线分开，在其中一根电话线旁边铺设一条两端分别与耳机连接的导线，这条导线与电话线是绝缘的，你认为耳机中会有电信号吗？写出你的观点，并说明理由．参考答案1．BC【详解】根据楞次定律，磁铁靠近线圈时，线圈中的感应电流产生的磁场要“阻碍”这种运动，再根据右手螺旋定则，可得顺时针，A错误、B正确；磁铁向上平动时，磁场减弱，则线圈中的感应电流产生的磁场与原磁场方向相同，C正确、D错误．2．BC【详解】AB．线框进入磁场时，由楞次定律可知感应电流方向为a→d→c→b→a，线框离开磁场时，电流方向为a→b→c→d→a，选项A错误，B正确；CD．根据左手定则判断得知，线框进入磁场时，受到的安培力方向水平向右；同理线框离开磁场时，安培力方向水平向右；选项C正确，D错误；故选BC。
3．A【详解】在第2s内，磁场的方向垂直于纸面向外，且均匀增大，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向。
