浅埋暗挖施工工艺流程
浅埋暗挖施工工艺
浅埋暗挖法新建电力电缆隧道施工工艺一、概述浅埋暗挖法是在距离地表较近的地下进行各种类型地下洞室暗挖施工的一种方法。
在城镇软弱围岩地层中，在浅埋条件下修建地下工程，以改造地质条件为前提，以控制地表沉降为重点，以格栅（或其他钢结构）和喷锚作为初期支护手段的一种新的工艺。
传统的地下电缆通道建设分为开挖施工和非开挖施工两类。
开挖施工例如隧道、排管等工艺，需临时占用较大地表空间。
目前面临着三大难题：一是城市道路交通拥挤，占路、掘路手续难办理；二是新建电缆隧道通过小区业主及个体商户门前索赔价款太高，难以协调解决；三是浅层地下热力、自来水、通信光缆等各种管线相互交叉，错综复杂，无法开挖施工。
非开挖施工例如顶管、牵引拖管等工艺，虽然减小了占地面积，为施工带来了较大便利，但仍存在难以克服的缺点。
顶管、拖管工艺只能建设直线路径，不能灵活转向，遇到构筑物基础时难以避开。
顶管施工还需保证与构筑物基础一定的安全距离，否则可能导致构筑物坍塌；牵引拖管路径在纵向上为弧形结构，给电缆敷设带来很大不便，同时也不利于电缆线路的检修，更不能满足电缆散热、安全距离等安全运行条件。
为突破现有电力电缆隧道建设施工工艺限制，降低特殊地段的施工难度和工程造价，借鉴国内地铁工程施工工艺，创新地将浅埋暗挖法引入到电力隧道建设中来，应用效果显著。
二、总体施工原则暗挖隧道施工过程中应严格遵循“管超前、严注浆、短进尺、强支护、快封闭、勤量测”的十八字方针，切实做到信息化施工。
现场监控量测是监视围岩稳定、判断隧道支护结构是否合理、施工方法是否正确的重要手段，也是保证安全施工、提高经济效益的重要条件，应贯穿施工的全过程，通道量测数据的分析处理，掌握围岩稳定性的变化规律，调整支护结构参数。
三、主要施工工艺（1）、注浆加固进行浅埋暗挖隧道施工前须进行地质勘探，以确定土质是否适合暗挖，以及暗挖时的土体加固措施。
一般来说，暗挖掘进前，需沿拱顶打入超前小导管，向拟开挖土体周围注入改性水玻璃浆液，以提高土体的自稳定性。
浅埋暗挖施工方法
法）、中洞法、侧洞法等。在大断面施工中以下几点值得注意:
PPT文档演模板
浅埋暗挖施工方法
①大断面划小断面 ,不是越小越好 ,要根据地层做调整 ,
小断面固然开挖安全 ,但多次力的转换 ,易造成累计
沉降过大;
②较好的方法为洞桩法 ,但洞桩法导洞多 ,洞内施工桩 ,
PPT文档演模板
2024/2/2
浅埋暗挖施工方法
施工要点及技术措施
①注意控制先行导洞的开挖中线和水平，确保开挖断面圆
顺，钢格栅安装位置正确。
②尽可能缩短开挖台阶和各开挖分部的施工间隔，使初期
支护尽快闭合，以控制围岩变形。
③因为中隔壁法工序较多，工序转换使得结构受力复杂，
为保证拆除临时格栅时的安全，必须保证各部格栅之间
步骤和支护措施，严格根据量测数据确定支护参数，保证暗挖作业和周边环境
的安全。
PPT文档演模板
浅埋暗挖施工方法
管超前：开挖拱部土体自稳能力差，自立时间短，土体凌空后极易坍塌，
采用超前支护的各种手段主要提高土体的稳定性，控制下沉，防止围岩松
弛和坍塌。
严注浆：导管超前支护后，立即进行压注水泥浆或其它化学浆液，填充
的连接质量。
④中隔墙、板拆除时，一定要进行拆除实验，根据监测数
据，决定拆除长度。拆除时要有专项拆除方案，采用滑
轮、绳索等措施确保安全，严禁采用卷扬机等机械设备
连续拆除，一般采用跳仓或换撑拆除等方法。
PPT文档演模板
浅埋暗挖施工方法
第三章 浅埋暗挖法常用的配套技术
1.浅埋暗挖施工中出现的问题
施工一般地处第四纪冲、洪积扇的中上部,地层由
浅埋暗挖法施工技术(参考)
电 法 电 磁 法 地 震 波 法 和 声 波 法
直流电法 高密度电阻法 甚低法 地质雷达 折射波法
反射波法
隧道地震法（TSP) 瑞雷波法 红外线地下水探测
6 开挖
1. 开挖方法：全断面、下导洞超前、台阶、 环形开挖预留核心土法、双侧壁导坑、中隔 壁、交叉中隔壁等法。 2. 隧道周边炮眼痕迹保存率： 硬围岩：大于80％ 中硬岩：大于60％ 3. 提高光面爆破效果周边眼距与抵抗线的的 相对距离要合理，通常减小周边眼距和抵抗 线，爆破后轮廓成形好。 4. 减小周边眼开眼误差，硬岩开眼位置在轮 廓线上，软岩可向内偏5～10㎝。
2 术语
4.中隔壁法（CD法）：先开挖隧道的一侧，并施作 中隔壁，然后再开挖另一侧。 5.交叉中隔壁法（CRD法）：先开挖隧道一侧的一或 二部分，施作部分中隔壁和横隔板，再开挖隧道另一 侧的一或二部分，完成横隔板施工的方法。 6.管棚：在隧道开挖前，沿开挖轮廓线外，按一定外 插角插入直径为70～180㎜的钢管，压注水泥浆或水 泥砂浆，然后将钢管尾部与钢架焊接为一体形成的支 护体系。 7.回填注浆：二次衬砌完成后，为了填充二次衬砌与 防水板之间的空隙而进行的注浆。
开挖
隧道允许超挖值应符合下表规定： 平均线性超挖值＝超挖横断面积 爆破设计开挖断面周长
围岩级别
Ⅰ 10㎜ 15 ㎜ 10 ㎜
Ⅱ～Ⅳ 15 ㎜ 25 ㎜ 10 ㎜ 10 ㎜ 25 ㎜
Ⅴ～Ⅵ 10 ㎜ 15 ㎜ 10 ㎜
开挖部位
线性超挖 拱部 最大超挖
边墙线性超挖 仰拱 隧底 线性超挖 最大超挖
6 开挖
3.浅埋隧道的确定原则
浅埋隧道分为浅埋、超浅埋。
判断方法：采用拱顶覆土厚度H 与结构跨度D之比覆跨比判断。 当0.4＜H/D时，均称为浅埋； 当H/D≤0.4时，均称为超浅埋。

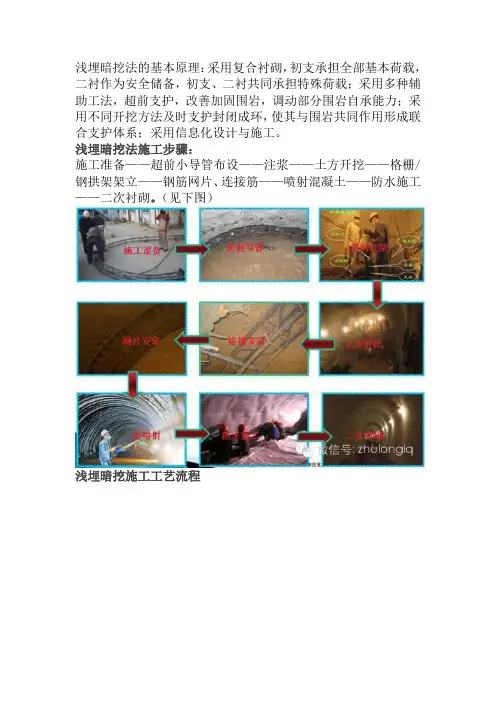

“浅埋暗挖法”施工步骤十二问
浅埋暗挖法的基本原理：采用复合衬砌，初支承担全部基本荷载，二衬作为安全储备，初支、二衬共同承担特殊荷载；采用多种辅助工法，超前支护，改善加固围岩，调动部分围岩自承能力；采用不同开挖方法及时支护封闭成环，使其与围岩共同作用形成联合支护体系；采用信息化设计与施工。
浅埋暗挖法施工步骤：施工准备——超前小导管布设——注浆——土方开挖——格栅/钢拱架架立——钢筋网片、连接筋——喷射混凝土——防水施工——二次衬砌。
（见下图）浅埋暗挖施工工艺流程1.超前小导管注浆的作用是什么？超前小导管注浆的作用，一是改良工作面前方的地层在开挖工作面以外（尤其是顶部）形成厚度为0.5~1m的加固圈；二是超前小导管与地层形成超前支护结构，从而保证开挖工作面的稳定，防止工作面坍塌，控制地表沉降。
2.任何地质条件都必须采用小导管超前预注浆吗？超前小导管注浆适用于隧道拱部处于无粘结，自稳能力差的砂层及砂砾（卵）石层。
对于降水后自稳能力较强的亚粘土地层可不进行小导管注浆。
3.初支格栅/钢拱架节点螺栓要能拧紧吗？拧不紧怎么办？一般来说，在地下施工环境里格栅螺栓是不容易都拧紧的，一榀格栅若干个松动的节点会给工程留下无穷隐患。
首先初支结构会沿着节点处留下一道纵向裂缝并不断扩大，这是十分可怕的。
因此，用与格栅主筋相同的钢筋竖向按规范进行帮焊，是一项不可缺的工序。
4.工程周边管网调查清楚了吗？有何对策？调查对象应该是管网名称、直径、材质、接口、年代、流量与结构的关系。
以便采取改移、导流、加固周边土体等措施。
5.天天都测量，你重视分析量测成果吗？及时采取对策吗?每天必须审阅拱顶和对应的地面沉降值和洞内两侧收敛值，对照预警值分析。
注意周边结构的差异沉降分析，若超过预警值，应及时采取注浆加固，缩小步距，地面注浆，修改设计等对应措施。
6.正台阶分层开挖，台阶有坡度吗？台阶纵向必须有坡度，以确保台阶稳定。
在亚粘土地区，通常采用1:0.3，砂层应更缓些。
接近90度直立是不允许的，台阶过陡土体滑落伤人屡见不鲜。
浅埋暗挖法施工PPT课件
监控量测选测项目
1超前支护施作：包括钻孔、管棚打设、注浆等工序是否满足设计
3浅埋暗挖法易出现安全风险的部位识别主要包括以下内容
综合国内外施工经验,基于经济性及工期考虑,其工法选择的顺序为:台阶法→CD工法→CRD工法→眼镜工法。
4、浅埋暗挖法与新奥法的区别
施工一般地处第四纪冲、洪积扇的中上部,地层由粘性土、粉土、砂类土、碎石类土沉积而成,土质松散,成拱条件差；
集的繁华市区和特殊地质区段经常采用浅埋暗挖法施工。
浅埋暗挖法起源于1986年北京地铁复兴门车站折返线工程，由于当时取得了
很大的经济效益和社会效益，随后铁道部等相关部门讨论后确定采用“浅埋暗
挖法”这个名称，建设部把它命名为国家级工法。
2、浅埋暗挖法的特点
浅埋暗挖法，是指在软弱围岩地层中，以改造地质条件为前提，以控制地表
第一章 浅埋暗挖法概述
第二章 浅埋暗挖法施工方法
第三章 浅埋暗挖法常用的配套技术
第四章 浅埋暗挖法施工中的监测
第五章 浅埋暗挖法风险管理及应急措施
第一章 浅埋暗挖法概述
1、浅埋暗挖法产生的背景
地面条件允许的情况下，地铁隧道宜采用明挖法，主要适合在人、交通和
管线较少的地方应用。因埋深条件、周边环境条件等因素的限制，在建筑物密
三者的应用情况如下图。
地下管线纵横交错,一些雨、污水管修建年代较早，渗漏严重，下穿河、湖水渗漏严重，周围地层处于饱和状态，部分地段还形成一个
水囊。
1 地层加固及超前支护施工工艺及设备对环境环境影响评估
采用浅埋暗挖法施工时, 依据工程地质、水文情况、工程规模、覆土埋深及工期等因素，常用施工方法有全断面法、台阶法、中隔墙法
（CD法）、交叉中隔墙法（CRD法）、双侧壁导坑法(眼睛工法)、洞桩法（PBA法)、中洞法及侧洞法等。
浅埋暗挖法施工工艺
浅埋暗挖法施工工艺浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。
它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。
1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。
因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。
浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。
注浆法是浅埋暗挖法施工中应用最多的辅助工法。
浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。
注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。
注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。
（2）降水法。
采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。
降水法主要有井点降水、管井降水、真空降水和电渗降水等。
我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。
（3）超前小导管法。
超前小导管支护是在松软地层施工时优先采用的地层预加固方法。
通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。
超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。
（4）长管棚法。
长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。
大管棚法一般需要结合注浆以获得较好的地层加固效果。
长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。
地下通道浅埋暗挖技术施工工法
地下通道浅埋暗挖技术施工工法一、前言地下通道浅埋暗挖技术施工工法已经在城市建设中得到广泛应用，为城市地下大型空间的建设提供了可靠的技术保障。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍，希望为读者提供参考和指导。
二、工法特点地下通道浅埋暗挖技术是一种新型的施工工法，具有下列特点：1、减少对地面的影响：该工法采用浅埋暗挖的方式进行施工，减少了对地面的破坏和影响，为城市建设提供了方便。
2、施工周期短：该工法采用机械化施工方式，大大缩短了施工周期，提高了施工效率。
3、减少土方运输：该工法采用现场开挖和处理的方式进行施工，减少了土方运输，节省了相关成本。
4、减少施工噪声：由于该工法采用机械化施工和暗挖施工方式，减少了施工噪声，对周围环境影响小。
三、适应范围地下通道浅埋暗挖技术适用于下列范围：1、城市道路地下通道工程；2、市政工程的地下空间建设；3、城市中心商业建筑的地下室；4、地下停车场工程；5、城市生活垃圾处理场地下化工程；6、地铁站、车站及其他公共交通建设。
四、工艺原理地下通道浅埋暗挖技术是以机械化设备为主，采用现场开挖和处理的方式进行施工。
该工法是基于地质工程和土力学理论上的“永久支护理论”进行实现的。
技术措施：1、掌握施工地质、地下水的相关信息2、施工前进行排水处理3、施工前进行基坑锚固4、采用挤土墙法进行支护5、施工中应用喷涂混凝土进行加固支护6、使用电控液压剪力墙板进行加固等五、施工工艺1、施工前准备拆除建筑，开展基坑开挖，预设暂扶墙和止水板2、基坑支护采用挤土墙支护，并进行预应力锚杆加固3、斜坡制作利用滑模技术制作斜坡，并采用钢筋混凝土进行加固支撑4、装配式隧道壁板制造和安装采用装配式隧道壁板进行制造和安装，并进行充填灌浆等加固5、管理施工场地对施工现场实行安全管理，并保持施工现场整洁。
六、劳动组织为了正确地实现地下通道浅埋暗挖技术的施工工艺，需要制定科学合理的劳动组织方案，确保施工进程的顺利进行。
城市隧道浅埋暗挖法隧道施工技术
城市隧道浅埋暗挖法隧道施工技术发布时间：2021-11-02T02:30:30.868Z 来源：《基层建设》2021年第21期作者：黄伟[导读] 摘要：为了提高城市隧道工程项目的建设进度以及质量，文章结合实际对浅埋暗挖法技术进行研究。
江苏瑞沃建设集团有限公司摘要：为了提高城市隧道工程项目的建设进度以及质量，文章结合实际对浅埋暗挖法技术进行研究。
首先对该技术的应用机理进行探讨，然后在分析浅埋暗挖法施工原则的基础上，深入性的对浅埋暗挖法的工艺过程进行探究，希望论述之后可以给同类工程提供借鉴。
关键词：城市隧道；浅埋暗挖法；技术分析 0引言在城市隧道工程施工的阶段中，浅埋暗挖法是常用的一种方法，该方法具备施工效率高、安全性高、技术成熟等特点，在城市基础建设中得到了广泛的应用。
所以对隧道浅埋暗挖法的工艺要点进行研究，寻找出更为科学有效的技术策略是本文的研究方向。
1浅埋暗挖法简介浅埋暗挖法以新奥法为基本原理，在隧道开挖作业阶段通过多种方式进行围岩结构的稳定处理，与围岩形成稳定的支护结构形式，可以防止发生围岩变形，同时可以做好地层隧道结构的监测，促进总体施工效果的提升。
该技术我国于二十世纪的80年代开始引入，最早的工程是北京地铁复兴门折返线路工程，然后在深圳、沈阳等地的地铁建设中全面应用，且应用到北京以及其他城市的水务、电力、热力、市政等工程中，其可以有效的解决在隧道建设中埋设深度较小、土层稳定性不足、地表建筑物分布繁杂等缺陷，促进施工效果和质量的全面提升，满足人们的生存与发展需要。
2浅埋暗挖法施工 2．1浅埋暗挖法施工基本原则（1）根据设计方案和技术标准开展施工，提高施工质量水平。
（2）隧道施工前、施工中严格做好地质勘察工作，了解现场的具体情况。
（3）隧道开挖施工时，没有地下水存在。
如果有地下水，采取降水或者堵水等措施处理，保证无水条件下施工。
（4）隧道洞身开挖通过环形开挖的方式，预留核心土结构。
（5）隧道支护通过复合衬砌的方法，在衬砌中间部位进行防水层的铺设施工。
浅埋暗挖法的基本原理
浅埋暗挖法的基本原理：采用复合衬砌，初支承担全部基本荷载，二衬作为安全储备，初支、二衬共同承担特殊荷载；采用多种辅助工法，超前支护，改善加固围岩，调动部分围岩自承能力；采用不同开挖方法及时支护封闭成环，使其与围岩共同作用形成联合支护体系；采用信息化设计与施工。
浅埋暗挖法施工步骤：施工准备——超前小导管布设——注浆——土方开挖——格栅/钢拱架架立——钢筋网片、连接筋——喷射混凝土——防水施工——二次衬砌。
（见下图）浅埋暗挖施工工艺流程①超前小导管注浆的作用是什么？超前小导管注浆的作用，一是改良工作面前方的地层在开挖工作面以外（尤其是顶部）形成厚度为0.5~1m的加固圈；二是超前小导管与地层形成超前支护结构，从而保证开挖工作面的稳定，防止工作面坍塌，控制地表沉降。
②任何地质条件都必须采用小导管超前预注浆吗？超前小导管注浆适用于隧道拱部处于无粘结，自稳能力差的砂层及砂砾（卵）石层。
对于降水后自稳能力较强的亚粘土地层可不进行小导管注浆。
③初支格栅/钢拱架节点螺栓要能拧紧吗？拧不紧怎么办？一般来说，在地下施工环境里格栅螺栓是不容易都拧紧的，一榀格栅若干个松动的节点会给工程留下无穷隐患。
首先初支结构会沿着节点处留下一道纵向裂缝并不断扩大，这是十分可怕的。
因此，用与格栅主筋相同的钢筋竖向按规范进行帮焊，是一项不可缺的工序。
④工程周边管网调查清楚了吗？有何对策？调查对象应该是管网名称、直径、材质、接口、年代、流量与结构的关系。
以便采取改移、导流、加固周边土体等措施。
⑤天天都测量，你重视分析量测成果吗？及时采取对策吗？每天必须审阅拱顶和对应的地面沉降值和洞内两侧收敛值，对照预警值分析。
注意周边结构的差异沉降分析，若超过预警值，应及时采取注浆加固，缩小步距，地面注浆，修改设计等对应措施。
⑥正台阶分层开挖，台阶有坡度吗？台阶纵向必须有坡度，以确保台阶稳定。
在亚粘土地区，通常采用1:0.3，砂层应更缓些。
接近90度直立是不允许的，台阶过陡土体滑落伤人屡见不鲜。
浅埋暗挖法隧道施工
浅埋暗挖法隧道施工浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。
它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。
1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。
因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。
浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。
注浆法是浅埋暗挖法施工中应用最多的辅助工法。
浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。
注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。
注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。
（2）降水法。
采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。
降水法主要有井点降水、管井降水、真空降水和电渗降水等。
我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。
（3）超前小导管法。
超前小导管支护是在松软地层施工时优先采用的地层预加固方法。
通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。
超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。
（4）长管棚法。
长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。
大管棚法一般需要结合注浆以获得较好的地层加固效果。
长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。
暗挖隧道施工工艺流程图
1、施工竖井
量
全
过
程
监
控
测
2、马头门破除
马头门施工工艺流程图
浅埋暗挖法施工工艺流程图
3、初期支护
暗挖隧道施工必须严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针。
暗挖施工流程如下图所示：
暗挖隧道初支施工工艺流程图
深孔注浆工艺流程图
钢架施工工艺流程图
图2.6.1-2喷混凝土工艺流程图暗挖隧道CRD法施工工艺流程图
图3.3.3-9双侧壁导坑法开挖工艺框图（V级围岩）
暗挖隧道双侧壁导二法次衬
砌图
监控量测确定施作二衬时
间
1、敷设防水板
施工准备—
2、中线水平放样
3、铺及衬U砌口车轨道
台车移位------------ 涂刷脱模剂
1.水平定位立模
台车定位—
2.拱部中心线定位
3.边墙模板净空定位
施作止水带—1.清理基底
2.装设钢制挡头模板
3.装设止水条
隐蔽检查—1.自检
2.监理工程师隐检
灌筑混凝土
台车脱模退出
暗挖隧道二衬施工工艺流程图
防水层施工工艺流程图。
浅埋暗挖法施工
某市政管道施工案例
总结词
灵活多变、适应性强
VS
详细描述
该案例针对市政管道施工的特点，采用浅 埋暗挖法进行施工。通过调整暗挖断面、 支护方式和施工参数等，成功穿越了城市 密集区域和复杂地层，有效降低了施工对 周边环境和交通的影响。同时，结合工程 实际，灵活运用多种辅助措施，提高了施 工效率和质量。
某公路隧道施工案例
钢拱架安装
在关键部位安装钢拱架， 提高隧道或洞室的承载能 力。
锚杆与钢筋网
根据需要设置锚杆和钢筋 网，以提高围岩的整体稳 定性。
防水层施工
防水材料选择
质量检测
根据工程要求选择合适的防水材料， 如防水卷材、防水涂料等。
对防水层进行质量检测，确保其防水 性能达到要求。
防水层铺设
在初期支护完成后，铺设防水层以防 止渗水。
变形的积累。
强支护
在开挖后要及时进行支护，以 控制地层变形和保证施工安全 。
快封闭
在完成一次开挖后要及时进行 封闭，以减少地层暴露时间， 降低地层变形的积累。
勤量测
在施工过程中要定期进行量测 ，以监测地层变形和支护结构 的稳定性，及时调整施工参数
。
02 浅埋暗挖法施工方法
新奥法
总结词
以岩石力学理论为基础，采用锚喷支护为主要手段的施工方法。
03 浅埋暗挖法施工流程
施工准备
现场勘查
对施工区域进行详细的 地质勘查，了解地质结 构、地下水位和土壤性
质等信息。
方案设计
根据工程要求和地质勘 查结果，制定详细的施
工方案和设计图纸。
资源配置
根据施工方案，准备所 需的施工设备、材料和
人力资源。
安全措施
制定并实施必要的安全 措施，确保施工过程的
浅埋暗挖施工技术
浅埋暗挖法修建隧道及地下工程主要施工方法施工方法示意图重要指标比较适用条件沉降工期防水初期支护拆除量造价全断面法地层好，跨度 8m一般最短好无低正台阶法地层较差，跨度 12m一般短好无低正台阶环形开挖法12345地层差，跨度 12m好无低一般短单侧壁导坑法123地层差，跨度 14m 较大较短好无低双侧壁导坑法123小跨度，连续使用可扩张跨度大长效果差大高1中隔壁（CD工法）1234地层差，跨度 18m较大较短好小偏高交叉中隔壁法（CRD 工法）123456地层差，跨度 20m较小长好大高中洞法122小跨度，连续使用可扩张大跨度小长效果差大较高侧洞法312小跨度，连续使用可扩张大跨度大长效果差大高柱洞法多层多跨大长效果差大高城市喷锚暗挖法施工主要有新奥法、浅埋暗挖法。
浅埋暗挖法是一种施工新技术，其特点是在开挖中采用多种辅助施工措施加固围岩，合理调动围岩的自承能力，开挖后及时支护，封闭成环，使其与围岩共同作用形成联合支护体系，有效地抑制围岩的过大变形。
“管超前，严注浆，短开挖，强支护，早封闭，勤量测”是浅埋暗挖法施工的十八字方针。
常用的浅埋暗挖法典型施工方法见下表：\一．全断面法地下工程断面采用一次开挖成型的施工方法叫全断面法，该法的有点是可以减小开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简单，便于组织大型机械化施工；施工速度快，防水处理简单，缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
二．台阶法台阶法施工就是将结构断面分成几个或几部分，即分成上下两个工作面或几个工作面，分步开挖。
根据地层条件和机械配套情况，台阶法又可分为正台阶法和中隔壁台阶法等，正台阶法能较早使支护闭合，有利于控制其结构及由此引起的地面沉降。
1.台阶法开挖有点（1）灵活多变，适用性强。
凡是软弱围岩、第四季沉积地层，必须采用正台阶法，这是各种方法中的基本方法。
（2）具有足够的作业空间和较快的施工速度。
当地层无水，洞跨度小于10米时，均可采用该方法。
地铁隧道浅埋暗挖法施工隧道开挖.
1
I
工字钢横 撑（A）
工字钢竖 撑（A）
2
工字钢竖 撑（B）
I
工字钢横 撑（A）
II
III
工字钢竖 撑（A）
3
I
工字钢横 撑（A）
2.3 CRD法施工工序
4
工字钢横 撑（B） 工字钢竖 撑（B）
II
III
工字钢横撑（B）
工字钢竖 撑（A）
I
工字钢横 撑（A）
IV工字钢竖
撑（B）
II
(1)开挖I 部土体，初喷4cm砼。 (2)架设IV部格栅钢架。 (3)挂钢筋网，复喷砼至设计厚度。
3
I
II
(1)施工II部边墙超前小导管注浆加固。 (2)开挖II部土体，初喷4cm砼。 (3)架设II部格栅钢架，并架设工字钢架。 (4)挂钢筋网，复喷砼至设计厚度。
4
III
I
II
(1)III 号洞室超前小导管注浆加固及中壁小导管施工。 (2)开挖III 部土体，初喷4cm厚砼，架设 III 部格栅钢 架，施作工字钢钢架及工字钢横撑。 (3)挂钢筋网，复喷砼至设计厚度。
⑴仰拱初支基面处理 3 ⑵铺设仰拱防水层 ⑶施工仰拱二衬钢筋砼
⑴边墙、拱部初支基面处理 ⑵铺设边墙、拱部防水层 4 ⑶施工边墙、拱部二衬钢筋砼 (4)二衬壁后回填注浆
6
2.2 CD法
300
③
III I
4200
①
3900
④
IV
隧 II 道 中 轨面 线
3703 2500
②
300
300
407
8400
1610
6
2.2 CD法 CD法又称中隔墙法，施工注意事项如下： 施工全过程进行监控量测，及时反馈信息，指导 施工。 CD法分4部顺序开挖，每部错开3～5m。 中隔墙临时支护要有足够的刚度，墙顶与墙底必 须与初期支护格栅钢架联结牢固。 洞身初期支护成环并达到设计强度，拆除中隔墙 应分段进行，尽快完成二次衬砌，并进行监控量 测，严格控制变形量，并应做好应急准备。
电力隧道浅埋暗挖标准化施工作业指导手册
电力隧道浅埋暗挖标准化施工作业指导手册电力隧道浅埋暗挖标准化施工作业指导手册一、施工前准备1.1 施工前的准备工作应包括工地勘察、方案设计、资料准备等。
1.2 工地勘察：了解地质情况、地下管线情况、现场环境等，制定合理的施工方案。
1.3 方案设计：根据实际情况设计施工方案，包括开挖、支护和施工方法等。
1.4 资料准备：准备好相关图纸、设计文件、施工许可证等。
1.5 安全管理：编制详细的安全管理制度和措施，确保施工过程中的人身和财产安全。
二、施工工艺2.1 开挖工艺：按照设计要求，选择适合的开挖方法，包括人工开挖、机械开挖等。
2.2 支护工艺：根据地质情况和施工深度，选择合适的支护方法，如钢支撑、混凝土支护等。
2.3 安装工艺：按照设计要求，完成电力隧道的安装工作，包括电缆敷设、电缆连接等。
2.4 排水工艺：根据施工需要，采取必要的排水措施，防止施工现场积水。
三、施工流程3.1 施工准备：严格按照施工前准备中的要求，完成相关工作。
3.2 开挖施工：按照开挖工艺和设计要求进行开挖工作，注意保护地下管线和避免对周边环境的影响。
3.3 支护施工：根据支护工艺和设计要求进行支护工作，确保施工过程中的安全和稳定。
3.4 安装施工：按照安装工艺和设计要求进行安装工作，确保电力隧道的正常运行。
3.5 排水施工：根据排水工艺和设计要求进行排水工作，保证施工现场的干燥和安全。
四、安全措施4.1 施工现场要设置明确的警示标志，保证施工现场的安全。
4.2 坚持施工安全教育和培训，提高施工人员的安全意识和技能。
4.3 定期组织安全检查和隐患排查，及时处理和消除安全隐患。
4.4 进行施工现场安全巡查，保证施工过程的安全。
4.5 严格遵守电力设备安装、运行和维护的相关规定，确保电力隧道的安全使用。
五、质量控制5.1 施工过程中，严格按照设计图纸和相关规范执行，保证施工质量符合要求。
5.2 施工材料的选择应符合相关标准，确保施工质量的稳定性和可靠性。
