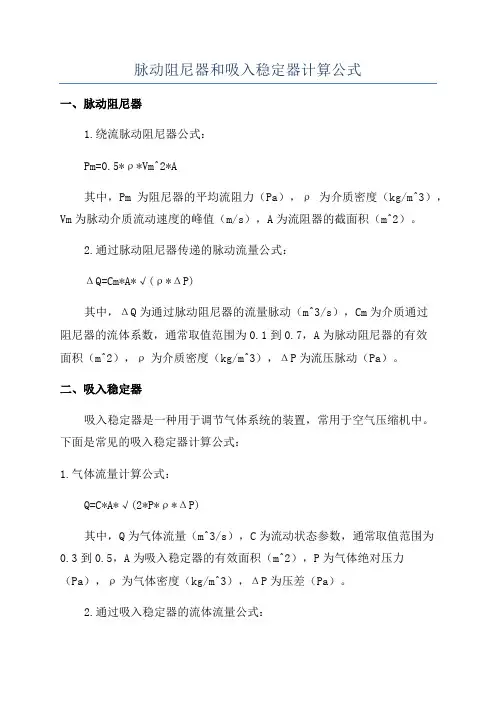

脉动阻尼器和吸入稳定器计算公式
脉动阻尼器和吸入稳定器计算公式
一、脉动阻尼器
1.绕流脉动阻尼器公式：
Pm=0.5*ρ*Vm^2*A
其中，Pm为阻尼器的平均流阻力（Pa），ρ为介质密度（kg/m^3），Vm为脉动介质流动速度的峰值（m/s），A为流阻器的截面积（m^2）。
2.通过脉动阻尼器传递的脉动流量公式：
ΔQ=Cm*A*√(ρ*ΔP)
其中，ΔQ为通过脉动阻尼器的流量脉动（m^3/s），Cm为介质通过
阻尼器的流体系数，通常取值范围为0.1到0.7，A为脉动阻尼器的有效
面积（m^2），ρ为介质密度（kg/m^3），ΔP为流压脉动（Pa）。
二、吸入稳定器
吸入稳定器是一种用于调节气体系统的装置，常用于空气压缩机中。
下面是常见的吸入稳定器计算公式：
1.气体流量计算公式：
Q=C*A*√(2*P*ρ*ΔP)
其中，Q为气体流量（m^3/s），C为流动状态参数，通常取值范围为0.3到0.5，A为吸入稳定器的有效面积（m^2），P为气体绝对压力（Pa），ρ为气体密度（kg/m^3），ΔP为压差（Pa）。
2.通过吸入稳定器的流体流量公式：
ΔQs=Ds*A*√(ρ*ΔPs)
其中，ΔQs为通过稳定器流体流量的变化值（m^3/s），Ds为通过稳定器的质量系数，通常取值范围为0.1到0.2，A为吸入稳定器的有效面积（m^2），ρ为气体密度（kg/m^3），ΔPs为压差（Pa）。
以上便是脉动阻尼器和吸入稳定器的计算公式。
在实际应用中，根据具体的系统参数和要求，可以根据上述公式进行计算和选择合适的脉动阻尼器和吸入稳定器，以达到系统的稳定运行和性能要求。

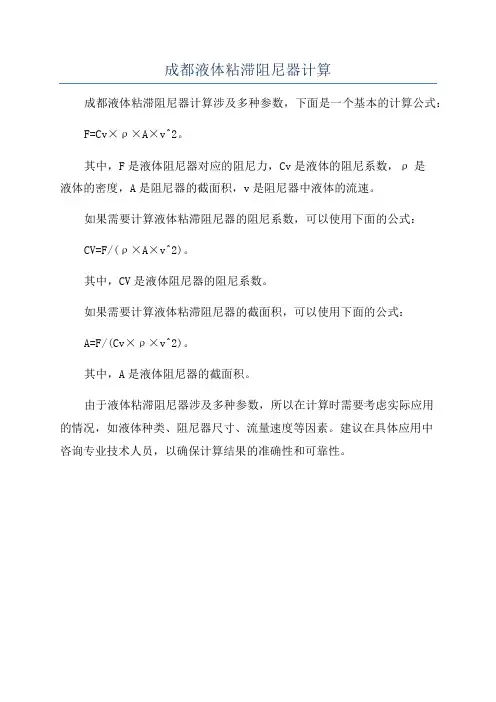

成都液体粘滞阻尼器计算
成都液体粘滞阻尼器计算
成都液体粘滞阻尼器计算涉及多种参数，下面是一个基本的计算公式：F=Cv×ρ×A×v^2。
其中，F是液体阻尼器对应的阻尼力，Cv是液体的阻尼系数，ρ是
液体的密度，A是阻尼器的截面积，v是阻尼器中液体的流速。
如果需要计算液体粘滞阻尼器的阻尼系数，可以使用下面的公式：
CV=F/(ρ×A×v^2)。
其中，CV是液体阻尼器的阻尼系数。
如果需要计算液体粘滞阻尼器的截面积，可以使用下面的公式：
A=F/(Cv×ρ×v^2)。
其中，A是液体阻尼器的截面积。
由于液体粘滞阻尼器涉及多种参数，所以在计算时需要考虑实际应用
的情况，如液体种类、阻尼器尺寸、流量速度等因素。
建议在具体应用中
咨询专业技术人员，以确保计算结果的准确性和可靠性。
压缩原理与计算公式
主要計算公式1.波義目定律：假設溫度不變則某一定量氣體的體積與絕對壓力成反比。
V 1/V 2=P 2/P 12.查理定律：假設壓力不變，則氣體體積與絕對溫度成正比。
V 1/V 2=T 1/T 23.波義耳－查理定律 (P 1V 1)/T 1=(T 2V 2)/T 2 P ：氣體絕對壓力 V ：氣體體積 T ：氣體絕對溫度4.排氣溫度計算公式T 2=T 1×r(K-1/K) T 1=進氣絕對溫度 T 2=排氣絕對溫度r=壓縮比(P 2/P)P 1=進氣絕對壓力 P 2=排氣絕對壓力K=Cp/Cv 值空氣時K 為1.4(空氣之斷熱指數)5.吸入狀態風量的計算(即Nm 3/min 換算為m 3/min)Nm 3/min ：是在0℃，1.033kg/c ㎡absg 狀態下之乾燥空氣量V 1=P 0/(P 1-ΦPD) (T 1/T 0)×V 0 (Nm 3/hr dry)V 0=0℃，1.033kg/c ㎡abs ，標準狀態之乾燥機空氣量(Nm 3/min dry) Φa=大氣相對濕度 ta=大氣空氣溫度()℃T 0=273(°K)P 0=1.033(kg/c ㎡abs) T 1=吸入溫度=273＋t(°K)V 1=裝機所在地吸入狀態所需之風量(m 3/hr) P 1：吸入壓力=大氣壓力Pa －吸入管道壓降P1△ =1.033kg/c ㎡ abs-0.033kg/c ㎡ =1.000kg/c ㎡ abs φ1=吸入狀態空氣相對濕度=φa×(P 1/P 0) =0.968φaPD=吸入溫度的飽和蒸氣壓kg/c ㎡Gabs(查表)=查表為mmHg 換算為kg/c ㎡ abs 1kg/c ㎡=0.7355mHg 例題=V 0=2000Nm3/hr ta=20 φa=80%℃則V 1=1.033/(1-0.968×0.8×0.024)×﹝(273+20)/273﹞×2000 =2220＃Z e onP DF D r i v e r T r i alww w.z e on .c o m .t w6.理論馬力計算A 單段式HP/Qm3/min=﹝(P/0.45625)×K/(K-1)﹞×﹝(P 2/P 1)(K-1)/K -1﹞B 雙段式以上HP/Qm3/min=﹝(P/0.45625)×nK/(K-1)﹞×﹝(P 2/P 1)(K-1)/nK -1﹞ P 1=吸入絕對壓力(kg/c ㎡Gabs) P 2=排氣絕對壓力(kg/c ㎡Gabs) K =Cp/Cv 值空氣時K 為1.4 n =壓縮段數HP=理論馬力HPQ=實際排氣量m 3/min 7.理論功率計算單段式 KW=(P 1V/0.612)×K/(K-1)×﹝(P 2/P 1)(K-1)/K -1﹞ 雙段式以上KW=(P 1V/0.612)×nK/(K-1)×﹝(P 2/P 1)(K-1)/nK -1﹞ P 1=吸入絕對壓力(kg/c ㎡Gabs) P 2=排氣絕對壓力(kg/c ㎡Gabs) K =Cp/Cv 值空氣時K 為1.4n =壓縮段數KW=理論功率V=實際排氣量m 3/min8.活塞式空壓機改變風量之馬達皮帶輪直徑及馬力之修正Dm=Ds×(Qm/Qs)Ds=馬達皮帶輪標準尺寸(mm) Qs=標準實際排氣量(m 3/min) Qm=擬要求之排氣量(m 3/min)Dm=擬修改之馬達皮帶輪直徑(mm)例題：本公司YM-18型空壓機之馬達皮帶輪之標準為440mm ，實際排氣量為7.56m3/min ，今假設客戶要求提高風量至8.7m3/min ，應將馬達皮帶輪如何修改？解：已知Ds=400mm ，Qs=7.56m3/min ，Qm=8.7m3/min 。
