1.1.2机翼
• 机翼可以安装在机身的上，中 或较低部分，分别称为高翼， 中翼，低翼设计。机翼的数量 也可以不同。
high-, mid-, low-wing
30
30
Biplane
31
上中下三种单翼机的优缺点
1.机翼与机身的干扰阻力
— 中小，上次，下大
2.机身内部容积利用
—上下好
3.起落架安装
65
65
1.2.1.3水平面内曲线飞行载荷
升力
垂直分量平衡重力 水平分量提供向心力
66
66
水平平面内曲线飞行
水平转弯时
YCOSγ=G 或 Y=G/COS γ
如坡度为60度时， Y=2G
67
67
水平平面内曲线飞行
坡度越大，所需升力就越大！飞机就越容易失 速或损坏！
坡度的限制因素：发动机推力；飞机临界迎角； 飞机结构强度和刚度。
• 使用限制：nn使用<n设计
76
76
1.2.2.3各种状态的飞机过载
• 几种典型状态下的过载
– 平飞
n 1
ncos – 垂直平面内曲线飞行
v2 gR
n – 水平平面内曲线飞行
1
cos
77
77
飞机过载
平飞遭遇垂直突风
semi-cantilever
full cantilever
34
34
半悬臂式 SEMI CANTILEVER
35
35
机翼的平面形状
椭圆形 矩形
梯形 后掠翼 三角翼
36
36
平直翼
构造简单 广泛用于亚音速飞机
轰五 37 37
后掠翼与三角翼
1.1.2机翼
• 机翼可以安装在机身的上，中 或较低部分，分别称为高翼， 中翼，低翼设计。机翼的数量 也可以不同。
high-, mid-, low-wing
30
30
Biplane
31
上中下三种单翼机的优缺点
1.机翼与机身的干扰阻力
— 中小，上次，下大
2.机身内部容积利用
—上下好
3.起落架安装
65
65
1.2.1.3水平面内曲线飞行载荷
升力
垂直分量平衡重力 水平分量提供向心力
66
66
水平平面内曲线飞行
水平转弯时
YCOSγ=G 或 Y=G/COS γ
如坡度为60度时， Y=2G
67
67
水平平面内曲线飞行
坡度越大，所需升力就越大！飞机就越容易失 速或损坏！
坡度的限制因素：发动机推力；飞机临界迎角； 飞机结构强度和刚度。
• 使用限制：nn使用<n设计
76
76
1.2.2.3各种状态的飞机过载
• 几种典型状态下的过载
– 平飞
n 1
ncos – 垂直平面内曲线飞行
v2 gR
n – 水平平面内曲线飞行
1
cos
77
77
飞机过载
平飞遭遇垂直突风
semi-cantilever
full cantilever
34
34
半悬臂式 SEMI CANTILEVER
35
35
机翼的平面形状
椭圆形 矩形
梯形 后掠翼 三角翼
36
36
平直翼
构造简单 广泛用于亚音速飞机
轰五 37 37
后掠翼与三角翼

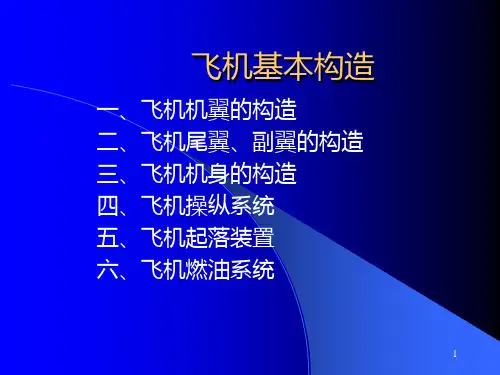

飞机基本构造PPT课件
燃油系统主要有两种供油型式：一种是靠 重力供油；另一种是靠油泵供油(压力供油)。
由于喷气发动机功率大，所以耗油量也很 大，现代旅客机的装油量少则几十吨，多则上 百吨。因此燃油系统构造复杂，是飞机系统的 一个十分重要的系统，一般燃油系统由燃油箱、 加油分系统、供油分系统、通气分系统、油量 指示设备和控制设备等组成。
墙式加强翼肋：
18
构架式加强翼肋：
3）张线
19
3、蒙皮
蒙皮分为：布质蒙皮、金属铆接蒙皮、整 体蒙皮（壁板式蒙皮）、夹芯蒙皮等。
20
21
4、机翼连接接头：
1）集中接头：叉式和梳式
22
2）周缘接头
23
（四）、机翼的基本构造形式
1、蒙皮只受空气动力的布质机翼
24
2、梁式金属蒙皮机翼
要求的措施有：采用重量轻、强度大的材料， 如硬铝和钛合金，在结构上合理分配材料，尽量做 到等强度结构，例如，在受力大的地方构件的剖面 尺寸大，在受力小的地方剖面尺寸小，使每一部分 材料都能起到承受外力的作用，从而减轻结构重量。
4
3、使用维护的要求
要求飞机使用方便，并且在使用过程中便 于检查、维护和修理。为此，飞机各构件应便 于接近；还须容易拆卸、安装和运输。同时， 飞机的某些部件如机身，应有足够大的空间， 以便容纳较多的人员、货物和设备，并使人员 有良好的工作条件和舒适的生活条件。
52
3、桁梁
53
4、蒙皮
54
55
56
四、机身内部的布置
57
58
四、飞机操纵系统
59
60
（一）、中央操纵机构
1、手操纵机构 1）驾驶杆
61
62
2）驾驶盘
63
由于喷气发动机功率大，所以耗油量也很 大，现代旅客机的装油量少则几十吨，多则上 百吨。因此燃油系统构造复杂，是飞机系统的 一个十分重要的系统，一般燃油系统由燃油箱、 加油分系统、供油分系统、通气分系统、油量 指示设备和控制设备等组成。
墙式加强翼肋：
18
构架式加强翼肋：
3）张线
19
3、蒙皮
蒙皮分为：布质蒙皮、金属铆接蒙皮、整 体蒙皮（壁板式蒙皮）、夹芯蒙皮等。
20
21
4、机翼连接接头：
1）集中接头：叉式和梳式
22
2）周缘接头
23
（四）、机翼的基本构造形式
1、蒙皮只受空气动力的布质机翼
24
2、梁式金属蒙皮机翼
要求的措施有：采用重量轻、强度大的材料， 如硬铝和钛合金，在结构上合理分配材料，尽量做 到等强度结构，例如，在受力大的地方构件的剖面 尺寸大，在受力小的地方剖面尺寸小，使每一部分 材料都能起到承受外力的作用，从而减轻结构重量。
4
3、使用维护的要求
要求飞机使用方便，并且在使用过程中便 于检查、维护和修理。为此，飞机各构件应便 于接近；还须容易拆卸、安装和运输。同时， 飞机的某些部件如机身，应有足够大的空间， 以便容纳较多的人员、货物和设备，并使人员 有良好的工作条件和舒适的生活条件。
52
3、桁梁
53
4、蒙皮
54
55
56
四、机身内部的布置
57
58
四、飞机操纵系统
59
60
（一）、中央操纵机构
1、手操纵机构 1）驾驶杆
61
62
2）驾驶盘
63
飞机结构详细讲解
飞机结构详细讲解机翼机翼是飞机的重要部件之一，安装在机身上。
其最主要作用是产生升力，同时也可以在机翼内布置弹药仓和油箱，在飞行中可以收藏起落架。
另外，在机翼上还安装有改善起飞和着陆性能的襟翼和用于飞机横向操纵的副翼，有的还在机翼前缘装有缝翼等增加升力的装置。
由于飞机是在空中飞行的，因此和一般的运输工具和机械相比，就有很大的不同。
飞机的各个组成部分要求在能够满足结构强度和刚度的情况下尽可能轻，机翼自然也不例外，加之机翼是产生升力的主要部件，而且许多飞机的发动机也安装在机翼上或机翼下，因此所承受的载荷就更大，这就需要机翼有很好的结构强度以承受这巨大的载荷，同时也要有很大的刚度保证机翼在巨大载荷的作用下不会过分变形。
机翼的基本受力构件包括纵向骨架、横向骨架、蒙皮和接头。
其中接头的作用是将机翼上的载荷传递到机身上，而有些飞机整个就是一个大的飞翼，如B2隐形轰炸机则根本就没有接头。
以下是典型的梁式机翼的结构。
一、纵向骨架机翼的纵向骨架由翼梁、纵樯和桁条等组成，所谓纵向是指沿翼展方向，它们都是沿翼展方向布置的。
* 翼梁是最主要的纵向构件，它承受全部或大部分弯矩和剪力。
翼梁一般由凸缘、腹板和支柱构成（如图所示）。
凸缘通常由锻造铝合金或高强度合金钢制成，腹板用硬铝合金板材制成，与上下凸缘用螺钉或铆钉相连接。
凸缘和腹板组成工字型梁，承受由外载荷转化而成的弯矩和剪力。
* 纵樯与翼梁十分相像，二者的区别在于纵樯的凸缘很弱并且不与机身相连，其长度有时仅为翼展的一部分。
纵樯通常布置在机翼的前后缘部分，与上下蒙皮相连，形成封闭盒段，承受扭矩。
靠后缘的纵樯还可以悬挂襟翼和副翼。
* 桁条是用铝合金挤压或板材弯制而成，铆接在蒙皮内表面，支持蒙皮以提高其承载能力，并共同将气动力分布载荷传给翼肋。
二、横向骨架机翼的横向骨架主要是指翼肋，而翼肋又包括普通翼肋和加强翼肋，横向是指垂直于翼展的方向，它们的安装方向一般都垂直于机翼前缘。
* 普通翼肋的作用是将纵向骨架和蒙皮连成一体，把由蒙皮和桁条传来的空气动力载荷传递给翼梁，并保持翼剖面的形状。
飞机结构介绍-课件 (一)
飞机结构介绍-课件 (一)飞机结构介绍-课件飞机是一种非常复杂的机器，由许多部分构成。
这些部分一起工作，使飞机能够起飞、飞行和降落。
在本文中，我们将更详细地了解一些飞机的主要结构部分。
1. 机身飞机的机身是整个飞机最大、最重要的部分。
它通常被称为飞机的“躯干”，起着支撑和保护其他部分的作用。
机身由多个部件构成，包括壳体、翼下盖、起落架和液压系统。
2. 机翼机翼是飞机的主要升力部件。
它们带有多个部件，包括翼展、翼面积和翼端。
翼展是机翼的长度。
翼面积是机翼下面的面积。
翼端是支撑翼展的部分。
机翼上还有襟翼和襟缝，襟翼是在机翼前端向下伸出的部件，以增大机翼的升阻比；襟缝则是为了使翼前向下部分的充气率增大，从而增加升力和改善沟通情况。
3. 推进器推进器是发动机推力的部分。
它们可以是螺旋桨或喷气式推进器。
螺旋桨由至少一个旋转的桨叶组成，以产生推力，驱动叶片旋转；喷气式推进器由发动机喷出的高速气流产生推力。
4. 发动机发动机是飞机的重要组装部件。
通常分为往复式发动机，涡轮螺旋桨发动机和涡喷发动机等。
往复式发动机是最常见的发动机，运行方式类似于汽车发动机。
涡轮螺旋桨发动机主要用于支持小型飞机或直升机。
涡喷发动机则主要用于大型民用飞机和军用飞机。
5. 机尾部件机尾部件是飞机的后部。
它包括方向舵、高度舵和俯仰舵。
这些部件可以通过飞行员的操纵杆和脚蹬进行操作，以控制飞机的方向和飞行高度。
6. 起落架起落架是可以伸缩的三角形构架，它可在起飞和降落时支撑整个飞机。
它由前轮和后轮构成，并且可以收起，以减少阻力和空气阻力。
7. 电气系统电气系统是飞机上的电力系统，它提供了飞机所需的电力，以支持各种设备，例如航电系统，通信设备和仪表板。
电气系统由多个部件构成，包括发电机、电池和电线。
总之，飞机的构造非常复杂，由多个部分构成。
这些部分的组合使得飞机飞行、降落和操纵时能够更加可靠和安全。
了解这些飞机部分的功能和组织结构，可以帮助大家更好地理解和欣赏飞机的优美和飞行原理。
飞机的基本结构ppt课件
.
20
第二章 第三节 民用航空器——机体
（2）方向舵
方向舵是垂直尾翼中可操纵的翼面部分，其作用是 对飞机进行偏航操纵。
操纵原理:当飞机需要左转飞行时，驾驶员就会操纵方 向舵向左偏转，此时方向舵所受到的气动力就会产生 一个使机头向左偏转的力矩，飞机的航向也随之改变。 同样，如果驾驶员操纵方向舵向右偏转，飞机的机头 就会在气动力矩的作用下向右转。
第二章 第三节 民用航空器——机体
(3)缝翼
前缘缝翼是安装在基本机翼前缘的一段或者几段狭长小 翼，是靠增大翼型弯度来获得升力增加的一种增升装置。
.
15
第二章 第三节 民用航空器——机体
(3)缝翼
.
16
第二章 第三节 民用航空器——机体
(4)扰流板
扰流板是铰接在翼面上表面的板,向上打开时,增加机翼的 阻力,减少升力,使飞机能在空中迅速降低速度,在地面压紧 地面,以空气动力制动飞机。当一侧打开时,和副翼作用类 似,是一侧阻力上升,使飞机侧倾。
.
17
第二章 第三节 民用航空器——机体 地面扰流板打开
.
18
第二章 第三节 民用航空器——机体
三、尾翼
➢ 尾翼是飞机尾部的水平尾翼和垂直尾翼的统称.
垂直尾翼： 固定的垂直安定面和 可偏转的方向舵组成。 水平尾翼： 固定的水平安定面和 可偏转的升降舵组成。
.
19
第二章 第三节 民用航空器——机体
（3）机翼的平面形状分类
.
12
第二章 第三节 民用航空器——机体
四个控制飞机气动性能的装置
（1）副翼
副翼位于机翼后缘的外侧
或内侧;
可以上下旋转; 用来操纵飞机的横滚。
飞机结构讲解介绍课件
飞机检修的周期和内容
定期检修
根据飞机的类型和飞行小时数， 飞机需要进行定期检修，包括起 落架、发动机、机翼等关键部件
的检查和维修。
飞行前检查
每次飞行前，机组人员会对飞机进 行简短的目视检查，确保没有明显 的损坏或异常情况。
飞行后检查
每次飞行后，机组人员会对飞机进 行详细检查，包括发动机、起落架、 机身等部分，确保飞机在下次飞行 前处于良好状态。
起落架的材料和制造工 艺
要点一
总结词
要点二
详细描述
起落架材料多为高强度铝合金或复合材料，制造工艺涉及 精密铸造和焊接等。
高强度铝合金具有轻质、高强度和耐腐蚀等优点，广泛应 用于起落架制造。复合材料则具有更高的强度和刚度，适 用于现代高性能飞机的起落架。制造工艺涉及精密铸造、 焊接、机械加工等多种技术，以确保起落架的精度和可靠性。
飞机结构的维修和保养
表面清洁
定期对飞机表面进行清洁，去除尘土、 污垢和鸟粪等污染物，保持飞机外观 整洁。
防腐处理
对飞机的金属部分进行防腐处理，如 喷涂防锈漆、涂抹防腐剂等，以延缓 腐蚀过程。
紧固件检查与更换
定期检查飞机的紧固件，如螺丝、铆 钉等，如有松动或损坏及时更换。
结构损伤修复
对于发现的飞机结构损伤，如裂纹、 凹陷等，及时进行修复或更换受损部 件。
转运动。
起落架
用于起飞、降落和地面滑行， 由支柱、轮子和减震器等组成。
飞机结构分类
01
02
03
按机翼数目
可分为单翼机、双翼机和 多翼机。
按机翼固定方式
可分为固定翼机和旋翼机。
按用途
可分为民用飞机、军用飞 机和通用航空器等。
飞机结构材料
