建筑结构设计计算书
结构设计计算书
湖南理工学院南湖学院题目：岳阳市某单位综合楼作者：学号：系别：土木建筑工程系专业：土木工程指导老师：职称：讲师完成时间：某理工学院办公楼设计摘要：本设计的题目为岳阳市某单位综合楼。
其中该设计分为建筑设计、结构设计和施工组织设计。
第一部分：建筑设计，本工程的建筑设计方案简单，采用对称布置，呈矩形。
能充分满足了单位办公的需求，建筑立面造型独特，表现了学院办公楼建筑的特点。
第二部分：结构设计，本工程的结构设计围绕安全、经济两个重点展开，采用多层框架结构。
其中选取一榀框架对其梁和柱的计算采用电算加手算，整个计算过程力求正确，基础采用柱下独立基础，并进行了楼梯和楼板的设计计算，过程详见计算书。
第三部分：施工组织设计，本工程施工组织设计详细阐述了施工布置、施工准备、施工方法、质量控制、安全生产等五个方面，明确了工程人员职则。
并根据劳动定额及计算工程量确定日工作人数，绘制施工进度计划表。
关键词：办公楼建筑设计结构设计施工组织设计框架结构计算Institute technonogy office building of the DesignSummary: The topic originally designed is the office building of institute of some job. The designs hadbeen divided into the architectural design, design and operatiol of the structure and organize the design.First part : Architectural design, the architectural design of this project is simple ,adopt and fix up asymmetrically, take the form of rectangle word. Can fully meet the demand that the institute handles official business, the elevation model of the buikding is unique; have displayed the characteristic of the building of office building of the institute.Second part: Structural design, project this structural design launch around security , economy two focal points, adopt the multi-layer frame structure. Choose one pin frame adopt electricity is it add to roof beam and calculation of post their hand charge to regard as among them, the whole computational process strives to be correct, the foundation adopts the independent foundation under the post, the design carrying on the stair floor is calculated, the course sees and calculates the book.The third part : Construct and organize and design, this construction organizes the design to explain and construct such five respects as assigning , preparation of construction , construction method , quality control , safety in production ,etc. in detail , have defined project duties of personnel . And confirm the working number of people on day according to the work norm and project amount of calculation, draw the planning chart of the construction speed.Keyword: Office building Architectural design Structural design Construct and organize and design the frame structure calculating目录第一部分：结构设计计算书一、设计概况 (4)二、结构计算书（基本情况） (5)三、框架侧移刚度计算 (7)四、荷载标准值计算 (10)五、确定结构计算简图 (13)六、恒荷载作用下框架内力分析 (16)七、活荷载作用下框架内力分析 (17)八、水平地震作用计算（横向水平地震） (26)九、横向风荷载作用下框架结构内力和侧移计算 (36)十、横向框架内力组合 (43)十一、框架截面设计与配筋计算 (52)十二、基础设计 (62)十三、楼梯设计 (66)十四、楼板设计 (70)第二部分：施工组织设计（内容附后） (75)参考文献 (82)致谢词 (83)结构设计计算书.一、设计概况1.建设项目名称：岳阳市某单位综合楼2.建设地点：岳阳市某地3.设计资料：3.1.地质水文资料：①．该场地地形平整，无滑坡、无液化土层等不良地质现象。
建筑结构设计：完整的结构计算书应含概哪些内容？
建筑结构设计：完整的结构计算书应含概哪些内容？（1）用电算程序计算时，应注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可。
（2）混凝土结构电算计算书应包括：总体信息输入，结构简图，荷载简图，配筋简图，墙，柱底部截面内力简图及D+L计算结果简图，楼层侧向刚度比，重力二阶效应验算，结构整体稳定验算，楼层受剪承载力比，周期及周期比，地震作用振型，楼层地震剪力系数，框架-剪力墙结构及框架-筒体结构框架部分承受的地震倾覆力矩比，地震有效质量系数，总地震剪力，楼层位移及位移比，墙、柱轴压比，框架柱的计算长度系数及超筋超限信息等。
（3）建筑装修荷载等电算程序无法完成的荷载计算书。
大跨度梁、板构件挠度及裂缝大宽度计算书，电算程序无法完成的某些受力构件的计算书。
补充构件计算书时，应提供构件平面布置简图和计算简图，并注明计算图表或不常用公式的来源。
（4）地基承载力计算、地基变形计算（规范有要求时）、基础计算（包括抗弯、抗剪抗冲切计算、人防结构计算、规范要求的抗震验算及必要时的抗浮验算）。
（5）复杂结构（包括带转换层的结构、带加强层的结构、错层结构、多塔结构、连体结构及中大型影剧院、体育场馆等）应提供不少于2个不同力学模型程序的计算书。
（6）特别不规则的建筑、甲类建筑、《抗震规范》GB50011中所列高度范围的高层建筑，应补充时程分析的计算书。
《抗震规范》所列的结构应进行罕遇地震作用下的弹塑性变形验算。
（7）高层建筑中的转换层、加强层、连体结构的连接体等，宜补充结构局部的有限元分析计算书。
（8）所有的结构计算书均应校审，并由设计、校对、审核人在计算书封面上签字。
所有计算书均应装订成册。
结构计算书-范例
EI 1 3 bh ， i c 。 12 l
各跨框架梁和各层框架柱的线刚度计算分别见表 1 和表 2 。 由于该榀框架结构对称，因此只需计算半边结构。
表1 构件 边框架梁 AB 中框架梁 BC EC (N/mm2) 3.0×104 3.0×104 b h (mm×mm) 250×500 250×400 表2 层 1 2~5 EC (N/mm2) 3.0×104 3.0×104 bh (mm×mm) 500×500 550×500 梁线刚度 ib 的计算 I0 (mm4) 2.6042×109 1.3333×109 L (mm) 6000 2700 1.5ECI0/L (N×mm) 1.9532×1010 2.2222×1010 2ECI0/L (N×mm) 2.6042×1010 2.9630×1010
25×0.25×0.4=2.5 kN/m
4.1.4 柱自重
b h=450 mm 450 mm
柱自重 抹灰层：粉刷石膏砂浆 合计
25×0.5×0.5=6.25 kN/m 0.15×0.5×4=0.3 kN/m 6.55 kN/m
4.1.5 外纵墙自重
（1）标准层
4
纵墙在计算单元内相当于高度为 金窗在计算单元内相当于高度为 纵墙 铝合金窗 水刷石外墙面 粉刷石膏砂浆内墙面 合计 （2）底层
3.43411010 0.79 4.3403 1010
1.0 0.6
1.0 0.68
1.0 0.6
1.0
框架结构的相对线刚度如图 2 所示。
0.79
0.79
0.79
0.79
4 荷载计算
4.1 恒荷载标准值计算
4.1.1 屋面
高聚物改性沥青卷材防水屋面
结构设计计算书
结构设计计算书结构设计计算书<⼀>设计资料：（1）某五层砖混结构学⽣宿舍，屋盖楼盖采⽤现浇混凝⼟，墙体采⽤Mu10普通烧结砖砌块和Mb7.5砂浆砌筑。
建筑⾯积为3000㎡左右，防⽕等级为⼆级，地基承载⼒为120KN/㎡,属于Ⅱ类场地⼟，最⼤冻结深度为0.7m ，地震设计烈度为6度。
施⼯质量控制等级为B 级，该地区基本风压为0.45kpa ，窗洞尺⼨为1800㎜*2100㎜，门洞尺⼨为1000㎜*2400㎜.（2）屋⾯构造做法：35㎜厚配筋细⽯混凝⼟板顺⽔⽅向砌120㎜厚135㎜⾼条砖三毡四油沥青防⽔卷材，洒绿⾖沙 40㎜厚防⽔珍珠岩20㎜厚1：2.5⽔泥砂浆找平层 100㎜厚现浇混凝⼟板 15㎜厚板底抹灰（3）楼⾯构造层做法： 30㎜厚⽩⾊地板砖 20㎜厚⽔泥砂浆找平 100㎜厚现浇混凝⼟板 15㎜厚板底抹灰<⼆>确定房屋静⼒计算⽅案：恒墙最⼤间距S=3.3M<3.2M （查砌体结构表6.2）恒墙长度15.44M>H/2=8.7M （为恒墙总⾼度，为17.4M ）恒墙厚度240㎜>180㎜恒墙洞⼝⽔平截⾯⾯积不超过恒墙截⾯⾯积的50%以上各条件均满⾜刚性⽅案的要求，故宿舍楼可按刚性⽅案设计。
<三>墙体⾼厚⽐验算：（1）外纵墙最⼤间距S=3.6M (外纵墙窗洞对墙体的削弱较内纵墙门洞对墙体削弱多，故纵墙仅对外纵墙进⾏验算)底层⾼H=3.3+0.9+0.6=4.8m (取⾄基础顶⾯)，取恒墙间距较⼤的⼀段外纵墙进⾏⾼厚⽐验算。
S=3.6m墙体砂浆强度等级为Mb7.5，查砌体结构表5.2得【β】=26 由于外纵墙为承重墙，故U 1=1.0 由于外纵墙开有窗洞，故s 2b 1.8U =10.4=10.4=0.8s 3.6-?-? 按公式验算⾼厚⽐[]0122160===9=1.00.826=20.8h 240βµµβH满⾜要求.（1）内恒墙⾼厚⽐验算纵墙间距S=5.5m H=4.8m 查表可知：0=0.4S+0.2H=0.4 5.5+0.2 4.8=3.16m H ?? 内恒墙为承重墙，没有洞⼝，12==1.0µµ[]0123160===13.17=1.0 1.026=26h 240βµµβH 荷载计算（1）屋⾯恒荷载标准值：35mm 厚配筋⽯混凝⼟板：3a 24KN/m 0.035m=0.84KP ? 顺⽔⽅向砌120mm 厚135mm ⾼条砖：3a 0.1219KN/m 0.135m =0.62KP 0.5三毡四油沥青防⽔卷材，铺洒绿⾖沙： a 0.4KP 40mm 厚防⽔珍珠岩：3a 4KN/m 0.04m= 0.16KP ?20mm 厚1：2.5⽔泥砂浆找平层： 3a 20KN/m 0.02m= 0.4KP ? 100mm 厚混凝⼟板：3a 25KN/m 0.1m= 2.5KP ? 15mm 厚板底抹灰：3a 16KN/m 0.015m= 0.24KP ? 屋⾯恒载标准值总计：a 5.16KP（2）不上⼈屋⾯活荷载标准值：a 0.5KP （3）楼⾯恒载标准值：30mm 厚普通⽩⾊地板砖⾯层：3a 0.65KN/m 0.03m=0.02KP ? 20mm 厚⽔泥砂浆找平层：3a 20KN/m 0.02m=0.4KP ?100mm 厚现浇混凝⼟板：3a 25KN/m 0.1m= 2.5KP ? 15mm 厚板底抹灰：3a 16KN/m 0.015m= 0.24KP ? 楼⾯恒载标准值总计：a 3.16KP（4）楼⾯活荷载标准值：a 2.0KP （5）梁⾃重（包括15mm 厚粉刷）：()0.20.525+0.01520.5+0.220=2.86KN/m（6）墙体⾃重及窗户⾃重：双⾯粉刷240mm 厚砖墙⾃重标准值：25.3KN/m 窗户⾃重标准值：20.3KN/m<五>纵墙承载⼒验算：本学⽣宿舍楼符合《砌体结构设计规范》规定，可以不考虑风荷载的影响，仅考虑竖向荷载的作⽤。
建筑结构怎样计算书

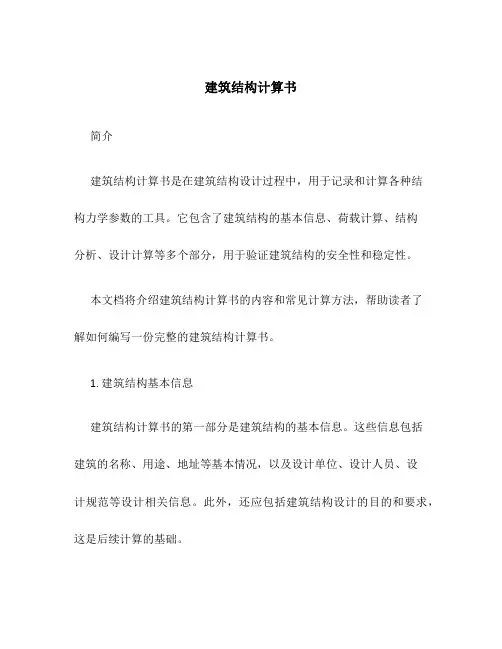

建筑结构计算书简介建筑结构计算书是在建筑结构设计过程中，用于记录和计算各种结构力学参数的工具。
它包含了建筑结构的基本信息、荷载计算、结构分析、设计计算等多个部分，用于验证建筑结构的安全性和稳定性。
本文档将介绍建筑结构计算书的内容和常见计算方法，帮助读者了解如何编写一份完整的建筑结构计算书。
1. 建筑结构基本信息建筑结构计算书的第一部分是建筑结构的基本信息。
这些信息包括建筑的名称、用途、地址等基本情况，以及设计单位、设计人员、设计规范等设计相关信息。
此外，还应包括建筑结构设计的目的和要求，这是后续计算的基础。
2. 荷载计算荷载计算是建筑结构计算书的核心内容之一。
荷载计算主要包括静态荷载和动态荷载两部分。
2.1 静态荷载静态荷载是指建筑结构在静止状态下所受到的力的作用。
常见的静态荷载包括自重、活载、温度荷载、地震作用等。
荷载计算需要根据设计规范和实际情况确定荷载系数，并考虑不同荷载组合的作用。
2.2 动态荷载动态荷载是指建筑结构在运动状态下所受到的力的作用。
常见的动态荷载包括风荷载、地震荷载等。
动态荷载的计算需要结合建筑结构的振动特性和地理环境等因素进行分析。
3. 结构分析结构分析是建筑结构计算书的另一个核心内容。
结构分析主要通过数学方法和结构力学理论对建筑结构的各种受力情况进行分析，计算结构的内力、位移等参数。
结构分析可以分为静力分析和动力分析两部分。
3.1 静力分析静力分析是指在建筑结构处于静态平衡状态下，通过应力平衡、力平衡的原理计算结构的内力、位移。
常见的静力分析方法有切线法、接触法、虚功原理等。
3.2 动力分析动力分析是指在建筑结构受到动态荷载作用下，通过分析结构的振动特性和动力响应，计算结构的内力、位移。
常见的动力分析方法有模态分析、时程分析等。
4. 设计计算设计计算是建筑结构计算书的最后一个部分。
结构设计计算是根据结构分析的结果，依据设计规范和要求，计算结构的构件尺寸和配筋情况，以确保结构的安全性和可行性。
建筑结构设计计算书(书库设计)

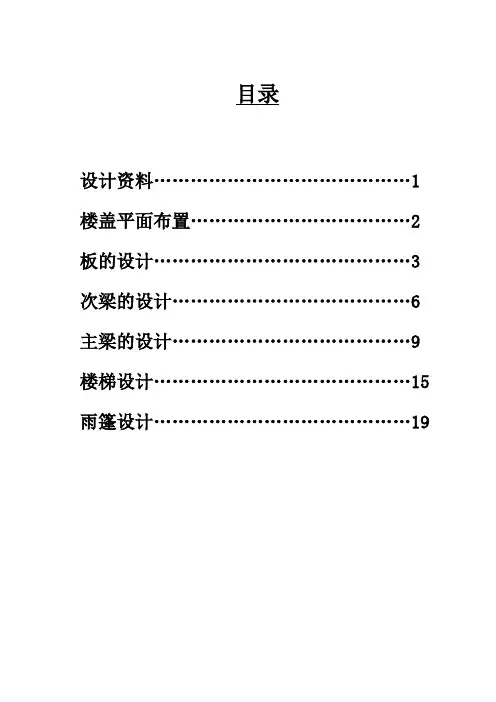

目录设计资料 (1)楼盖平面布置 (2)板的设计 (3)次梁的设计 (6)主梁的设计 (9)楼梯设计 (15)雨篷设计 (19)设计资料1．建设地点：烟台市区2．楼面做法：水磨石地面、钢筋混凝土现浇板，20mm 石灰砂浆抹底。
3．层高：4.5m ；门：宽×高＝3300mm ×3000mm ；楼梯位置见图，楼梯尺寸自定。
4．墙体为370mm 砖砌体,柱截面尺寸为400mm ×400mm 5．雨棚悬挑长度为1200。
6．使用用途为书库。
活荷载：板/次梁/主梁 5.0/5.0/5.0 L1×L2=7200mm ×6900mm 混凝土强度等级C30 钢筋品种：板，HPB300;梁，HRB500。
72007200720072007200690069006900楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.9m ，次梁的跨度为7.2m ，主梁每跨内布置两根次梁，板的跨度为2.3m ，L02/L01=7.2/2.3=3.13>3,因此按单向板设计。
(1)按高跨比条件，要求板厚h ≥2300/40=57.5,对民用建筑的楼盖板要求h ≥60取h=80mm 。
(2)次梁截面高度应满mm l l h )600~400(12/7200~18/720012/~18/00===。
考虑到楼面可变荷载比较大，取mm h 500=。
截面宽度满足b=h/3～h/2=500/3～500/2=167～250,则取为mm b 200=。
(3)主梁的截面高度应mm l l h )690~460(10/6900~15/690010/~15/00===，取mm h 600=。
截面宽度取)(mm h h b 300~2002600~36002/~3===，则取为250b mm =。
板的设计荷载板的永久荷载标准值：水磨石面层 2/65.0m KNmm 80钢筋混凝土板 2/22508.0m KN =⨯mm 20石灰砂浆 2/34.01702.0m KN =⨯小计 2/99.2m KN板的可变荷载标准值： 2/0.5m KN 取纵向的1m 的板带计算，则恒荷载 2.991 2.99/g KN m =⨯= 活荷载 5.015/q KN m =⨯=组合一 1.2 1.4 1.2 2.99 1.4510.588/g q KN m +=⨯+⨯=组合二 1.35 1.40.9 1.35 2.99 1.450.910.3365/g q KN m +⨯=⨯+⨯⨯= 荷载总设计值取10.6/KN m1. 计算简图次梁截面为mm mm 500002⨯，现浇板在墙上的支承长度不小于100mm,取板在墙上的支承长度为mm 120。
建筑结构计算书
摘要钢筋混凝土结构具有良好的受力性能，能充分发挥混凝土及钢筋的力学性能，比钢结构耐火时间长。
钢筋混凝土框架结构的优点：空间布置灵活、有一定的水平抗侧力，结构抗震性能优良，该结构体系可用于学校、医院、宾馆、住宅等民用及一些工业厂房。
本建筑位于本工程位于陕西省西安市，主要使用功能是教学，结构形式是框架结构，抗震设防烈度为8度，建筑面积为5618平方米。
设计主要进行了结构方案中横向框架A，B，C，D轴框架的设计。
在确定框架布局之后，先计算了恒载，活载，风载的等效荷载以及各杆端的内力，然后用弯矩二次分配法进行内力分配，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。
在内力组合中找出最不利的两组内力组合，选取最安全的结果计算配筋并绘图。
还进行。
此外还进行了结构方案中的楼梯、楼板和基础等的设计。
完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。
关键词：钢筋混凝土结构；框架；结构设计；内力组合；AbstractReinforced concrete structure has good mechanical properties and more longer fire-resistant time than steel structure,also it can give full play to concret's and reinforcing steel's mecahnical properties.There are many advantages of reinforced concrete frame structure,such as flexible arrangement of space,a certain level of lateral force resisting system and wonderful earthquake resistance of structure.This kind of structure can be used in schools, hospitals,hotels,residential and some industrial plants.The architectural design is located in Maoming,Guangdong provience and its main function is to use the teaching,the structure is frame structure, the seismic intensity of 7 degrees. Main building is six storeys with a total construction area: 5618 square meters around. The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis A，B，C，D. In determining the framework for the layout, the first calculation of the dead load, live load and other load and the effectiveness of the internal forces of the rod end, and then internal force distribution of the secondary distribution method, and then find the horizontal loads in the structure of internal forces (moment, shear force, axial force). Then find the most unfavorable combination of internal forces of the two sets of combination of internal forces. Selected results of the most secure computing and reinforcement drawings. In addition, also the floors, stairs and foundation design.Keywords: reinforced concrete structures, frames,structural design, Combination of internal forces目录摘要 (I)Abstract ............................................................................................................................. I I 前言 .. (1)1 建筑设计说明书 (2)1.1建筑设计概况与主要技术经济指标 (2)1.1.1设计详细说明 (2)1.1.2建筑主要技术经济指标 (2)1.2 建筑内容 (3)1.2.1 平面功能分析 (3)1.3.构造处理 (3)1.3.1 墙面构造处理 (3)1.3.2门窗选用 (3)1.3.3楼地面及内外墙做法 (3)1.3.4屋顶构造做法 (4)1.3.5楼梯构造做法 (4)1.4其它补充 (4)2 结构设计说明书 (5)2.1设计资料 (5)2.2 结构选型 (5)2.2.1 结构体系选型 (5)2.2.2 其它结构选型 (5)2.3 结构布置 (6)2.4 框架结构计算 (6)2.4.1 确定框架计算简图 (6)2.4.2 梁柱的截面尺寸确定 (6)2.4.3 计算线刚度 (6)2.4.4 荷载计算 (6)2.4.5 梁柱各种验算 (6)2.4.6 内力计算 (7)2.4.7 内力组合 (7)3 基本资料及结构选型 (8)3.1工程名称 (8)3.2 建设地点 (8)3.3 设计资料 (8)3.3.1 基本风压 (8)3.3.2 基本雪压 (8)3.3.3工程地质条件 (8)3.4结构选型 (8)3.4.1结构体系选型 (8)3.4.2其他结构选型 (8)4 结构布置 (10)4.1 梁、柱截面、梁跨度及柱高度的计算 (10)4.1.1 梁的截面尺寸 (10)4.1.2 柱截面尺寸确定 (10)4.1.3 梁跨度 (11)4.1.4 柱高度 (11)4.1.5 楼板 (11)4.2荷载计算 (12)4.2.1 屋面及楼面永久荷载标准值 (12)4.3 梁、柱、墙及楼屋面重力荷载计算 (12)4.3.1 梁 (13)4.3.2 柱 (14)4.3.3 墙、门窗 (15)4.3.4 搂板、地面和屋面重力荷载 (17)4.3.5 楼屋面均布活荷载 (18)4.4 荷载分类 (17)4.5 重力荷载代表值 (19)5 水平地震作用下框架结构的内力和位移计算 (22)5.1 横向水平地震作用下框架结构的内力和位移计算 (22)5.1.1 横向自振周期计算 (22)5.1.2 水平地震作用及楼层地震剪力计算 (23)5.1.3 水平地震作用下的位移验算 (24)5.1.4 水平地震作用下框架内力计算 (25)6 竖向荷载作用下框架结构内力计算（横向框架） (29)6.1 横向框架内力计算 (29)6.2 荷载计算 (30)6.2.1 恒载计算 (30)6.2.2 活载计算 (31)6.2.3内力计算 (33)6.3 横向框架内力组合 (40)6.3.1 结构抗震等级 (40)6.3.2 框架的内力组合 (40)6.3.3 梁内力组合 (40)6.4 框架柱的内力组合 (43)6.5 剪力组合设计值的调整 (46)7 框架梁柱截面设计 (53)7.1 框架梁设计 (53)7.1.1 梁的正截面受弯承载力计算 (53)7.1.2 梁斜截面受弯承载力计算 (54)7.2 框架柱截面设计 (57)7.2.1 柱截面尺寸验算 (57)7.2.2 柱正截面承载力计算 (58)7.2.3 框架柱斜截面计算配筋 .................................................. 错误!未定义书签。
建筑结构设计计算书
建筑结构设计计算书第⼀部分建筑设计说明1.1 .总平⾯设计本设计为⼀幢7层宾馆，⾸层层⾼为 4.5m，⼆⾄七层层⾼均为3.6m,考虑通风和采光要求，采⽤了南北朝向。
设计室内外⾼差为0.45m，设置了3级台阶作为室内外的连接。
1.2.平⾯设计本宾馆由客房及其他辅助⽤房组成。
设计时⼒求功能分区明确，布局合理，联系紧密，尽量做到符合现代化宾馆的要求。
（1）使⽤部分设计1.客房：客房是本设计的主体，占据了本设计绝⼤部分的建筑⾯积。
考虑到保证有⾜够的采光和较好的通风要求，故将宾馆南北朝向，东西布置。
2.门厅：门厅是建筑物主要出⼊⼝的内外过渡，⼈流分散的交通枢纽，对于宾馆⽽⾔，门厅要给⼈⼀种开阔的感觉，给⼈舒适的第⼀感觉，因此，门厅设计的好坏关系到整幢建筑的形象。
（2）交通联系部分设计⾛廊连接各个客房、楼梯和门厅各部分，以解决房屋中⽔平联系和疏散问题。
过道的宽度应符合⼈流畅通和建筑防⽕的要求，本设计中⾛廊宽度为2.4m。
楼梯是建筑中各层间的垂直联系部分，是楼层⼈流疏散必经通道。
本⽅案中设有三部双跑楼梯以满⾜需求。
为满⾜疏散和防⽕要求，本宾馆设置了两部电梯。
（3）平⾯组合设计该宾馆采⽤内廊式，由于本建筑的特殊功能，各个客房与服务台都需要有必要的联系。
1.3.⽴⾯设计本⽅案⽴⾯设计充分考虑了宾馆对采光的要求，⽴⾯布置了很多推拉式玻璃窗，样式新颖。
通彻的玻璃窗给⼈⼀种清晰明快的感觉。
在装饰⽅⾯采⽤乳⽩⾊的外墙，窗框为银⽩⾊铝合⾦，⾊彩搭配和谐，给⼈⼀种亲切和谐放松⾃由的感觉，⼀改过去的沉闷和死板，使旅客可以轻松⾃在的在宾馆休息与⽣活。
1.4.剖⾯设计根据采光和通风要求，各房间均采⽤⾃然光，并满⾜窗地⽐的要求，窗台⾼900mm。
屋⾯排⽔采⽤有组织内排⽔，排⽔坡度为2%，结构找坡。
为了符合规范要求，本设计中采⽤了两部电梯，满⾜各分区消防和交通联系的要求。
1.5.建筑设计的体会本建筑在设计的过程中注意到总平⾯布置的合理性、交通联系的⽅便，达到⼈流疏散和防⽕的要求，对房间的布置及使⽤⾯积的确定，达到舒适、⽅便。
完整版地下建筑结构课程设计计算书
完整版地下建筑结构课程设计计算书一、设计题目（1 ）设计任务1、将某浅埋地下通道结构进行结构设计2、确定结构构件的截面尺寸。
3、确定结构的计算简图。
4、各构件的荷载、内力及配筋计算。
5、手绘和计算机绘制结构配筋图。
（2）基本资料某浅埋地下通道结构尺寸示意下所示。
1、埋置深度： 9.8m 。
2、地下水位：自然地面以下7m 。
3、土层①：粉质粘土，重度、内摩擦角、粘聚力分别为 r1=18kN/m，c =10kN/m，φ =15 °。
土层②：粘土，重度 =17kN/m，c =25kN/m，φ =15 °土层 3 ：粘土，天然重度 =17.5kN/m饱和重度 =19.5kN/m， c =27kN/m，，φ =17 °4、土层厚度以埋置深度为界。
5、水土压力分项系数： 1.2 。
6、地面超载荷载分项系数：地面活载荷载分项系数为 1.4 。
地面恒载荷载分项系数为 1.2.7、混凝土强度等级为C30 ；重度为 25kN/m；弹性模量为 1.4 10MPa ；泊松比为0.167 。
8、钢筋等级为 HPB335 。
9、地基变形模量为50MPa ；泊松比为 0.3 。
（3）计算假定1、结构刚度远大于地基土的刚度。
2、不考虑结构侧向位移。
3、计算时忽略加腋的影响。
4、考虑荷载最不利组合。
（4）参考规范1、《混凝土结构设计规范》——GB50010-20102 、《公路钢筋混凝土及预应力混凝土桥涵设计规范》——JTGD62-20043、《公路桥涵地基与基础设计规范》——JTGD63-20074、《公路桥涵设计通用规范》——JTG D60-20045、《建筑结构制图标准》——GBT50105 — 2001二、荷载计算 .（1）顶板荷载计算1、覆土压力：q土r i h i 18317 4 (19.510) 2.8 148.6KN / m22、水压力：q水r w h w10 2.828KN / m 23、顶板自重： q d 25 0.615KN / ㎡4、地面恒载及活载： q 1.4 p1 1.2 p2 1.4 8 1.24 16KN/m25、综上所述， q顶 1.2 （148.628 15） 16245.92KN/ ㎡（2）板底荷载计算q底q顶p（0.60.6 0.4） (4.73 1.2) 0.6 25 / 8.4256.00KN / ㎡245.92L（3）地基反力计算地下通道结构刚度远大于地基土的刚度，故假定地基反力为直线分布。
结构设计计算书
结构设计计算书一：设计概况1.建设项目名称：综合办公楼（集购物，餐饮，娱乐，办公，旅馆于一体）2.建设地点：给定地基三3.设计资料：3.1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，二类场地，表面为平均厚度1.0m 左右的素填土，以下为3.0m 左右的沙质粘土，承载力的特征值为220 kN/m 2，再下面为厚约5-7米的砾层，其承载力的特征值为300kN/m 2。
地下水位距地表最低为-12m,无侵蚀性，对建筑物基础无影响。
3.2.气象资料：全年主导风向：西北风 夏季主导风向：东南风 基本风压为：0.35kN/m 2（B 类场地) 基本雪压为：0.25kN/m 23.3.抗震设防要求：七度三级设防3.4.底层室内主要地坪标高为±0.000，室外地面标高-0.450米。
二.结构计算书1.结构布置方案及结构选型 1.1.结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用框架承重方案，框架梁、柱布置参见结构平面图。
1.2.主要构件选型及尺寸初步估算 主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构 （２）墙体采用：混凝土空心砌块（重度12KN/平方米） （３）墙体厚度：外墙:240mm ，内墙:240mm （４）基础采用：柱下独立基础 1.3.主要构件选型及尺寸初步估算 主要构件选型横梁300*600，纵梁300*600，次梁CL1，CL2 :300×500,CL3 200×400,CL4 200×300（混凝土C30 fc =14.3MP ，ft =1.43MP ）柱截面尺寸估算：该框架结构抗震等级为三级，轴压比限值为0.9（混凝土C35，fc =16.7，ft =1.57）边柱mm mm mm f N A c 4234233.1793537.169.01000*8*12*0.3*2.7*3.12⨯==⨯=≥μ 中柱mm mm mm f N A c 6066063.3676747.169.01000*8*12*15.6*2.7*3.12⨯==⨯=≥μ边柱，中柱皆取600*6002mm。
结构设计计算书（参考）
结构设计计算书（参考）1.绪论1.1 ⼯程背景本项⽬为9层钢筋混凝⼟框架结构体系，占地⾯积约为960.96 m 2，总建筑⾯积约为8811.84 m 2；层⾼3.6m,平⾯尺⼨为18.3m×52.0m 。
采⽤桩基础，室内地坪为±0.000m ，室外内⾼差0.6m 。
框架梁、柱、楼⾯、屋⾯板板均为现浇。
1.1.1 设计资料1.1.1.1 ⽓象资料夏季最⾼⽓温42.3C ?，冬季室外⽓温最低9C ?-。
冻⼟深度25cm ，基本风荷载W 。
=0.35kN/ m 2；基本雪荷载为0.2 kN/ m 2。
年降⽔量680mm 。
1.1.1.2 地质条件建筑场地地形平坦，地基⼟成因类型为冰⽔洪积层。
⾃上⽽下叙述如下：新近沉积层（第⼀层），粉质粘⼟，厚度0.5—1.0⽶，岩性特点，团粒状⼤孔结构，⽋压密。
粉质粘⼟层（第⼆层），地质主要岩性为黄褐⾊分之粘⼟，硬塑状态，具有⼤孔结构，厚度约3.0⽶, qsk=35—40kPa 。
粉质粘⼟层（第三层），地质岩性为褐黄⾊粉质粘⼟，具微层理，含铁锰结核，可塑状态，厚度3.5⽶， qsk=30—35kPa 。
粉质粘⼟层（第四层），岩性为褐黄⾊粉质粘⼟，具微层理，含铁锰结核，硬塑状态，厚度未揭露，qsk=40—60kPa,qpk=1500—2000kPa 。
不考虑地下⽔。
1.1.1.3 地基⼟指标⾃然容重1.90g/cm 2，液限25.5％，塑性指数9.1，空隙⽐0.683，计算强度150kp/m2。
1.1.1.4 地震设防烈度7度1.1.1.5 抗震等级三级1.1.1.6 设计地震分组α=（表3.8《⾼层建筑结构》）场地为1类⼀组Tg（s）=0.25s max0.161.1.2 材料柱采⽤C30，纵筋采⽤HRB335，箍筋采⽤HPB235，梁采⽤C30，纵筋采⽤HRB335，箍筋采⽤HPB235。
基础采⽤C30，纵筋采⽤HRB400，箍筋采⽤HPB235。
某商场建筑结构设计计算书
摘要建筑地点：construction Site：YangQuan结构形式：框架结构construction Systen: Frame structure建筑面积：6021.5m2floor Area: 6021.5m2层数/高度：5层/21.6m stories/Height: 5 stories/21.6 m主要用途：商场、办公main Use: Shopping、office关键词：框架结构frame structure现浇混凝土cast-in-place concreate条形基础spread footings屋面板roof plate正截面normal section根据教学要求入手，从“灵活使用”的角度出发，绿化与建筑相结合，改善外部购物环境。
内部采用大、中、小不同的空间尺寸以及斜线、曲线等不同的要素，构成了富于层次流动感强的浓郁的气氛。
宏利商场是一座集购物、餐饮、办公为一体的综合的现代商厦在设计理念上，力求充分体现现代化一流商厦的特点和友谊商厦的特性。
在整体造型上突出现代、新颖、做到简洁、明快、虚实相接、刚柔相济、给人以蓬勃向上的感觉。
设计上采用钢结构、外装饰铝板、拉索点式玻璃幕墙等新技术、新材料、突出钢结构特点，钢、玻璃、铝板有机结合，创造一个满足功能、符合环境、有鲜明现代性的建筑形象。
透过通透落地玻璃幕墙，使室内、室外空间相互交融，同时作为窗口，使商厦的景物景象展示给路人"Flexible use"and combination of greening and building latgely improve its outside shopping environment.In the inside,laige,medium and small--sized spice,togethei with the various building elemenrs like diagonal and curve,creates a dense atmosphere.Xin'Plaza conveys the traditional charm of modern architecture,andeffectively billboatd.Geri Plaza is an integrated including shopping,restaurants,entertainment cente and offices.In terms of design concept,the designers tried to fully materialize both the general features offirst-class modem shopping mall and the unique identity of FriendshipShopping Mall.In terms of overall form,this shopping mall gives priority to modernism and novelty ---its concise and lively shape conveys a sense of vigor and aggression.Steel strure,aluminum plate outerdecoration and suspended cable point glass curtain wall and other mew technique and materials are introduced into thedesign,giving prominence to the characteristic of steel structure.The harmonious combination of steel,glass and aluminum pate creates an idantity of modem atchitecture that can not only meetthe functional requirements but also assort with the envuribnebt.The transparentfloor glass curtain wall makes the outdoor and indoor space meet.And it is also a window,showing the passersby the indoor scenery of the shopping mall.第一部分：建筑设计㈠建筑概况1、设计题目：商场2、建筑地点及拟建基地平面图本建筑，场地平坦，由主管批准拟建基地平面图见附图3、建筑介绍：建筑面积约6021.5m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块，层数为五层，一层层高为4.8m，二层至五层为4.2m，室内外地坪高差为0.45，本商场柱距为6m，局部采用7.8m。
建筑结构计算书
建筑结构计算书1. 背景信息该文档是为了提供建筑结构计算的详细信息和结果。
它包含必要的计算和设计参数，以便评估建筑结构的强度和稳定性。
2. 建筑结构计算方法我们遵循以下步骤进行建筑结构计算：1. 收集建筑结构的基本信息，例如建筑物尺寸、荷载条件等。
2. 根据荷载情况选择适当的结构材料，例如钢筋混凝土或钢结构。
3. 使用相关的结构计算方程和公式计算建筑结构的强度和稳定性。
4. 通过验证计算结果与适用的建筑结构设计规范相比较来评估建筑结构的安全性。
5. 根据计算结果调整设计参数，如果需要重新计算直到满足安全要求为止。
3. 计算内容建筑结构计算书中包含了以下各个计算部分的详细结果：1. 荷载计算：计算建筑物所承受荷载的大小和位置。
2. 结构材料计算：根据荷载和结构要求计算所需的结构材料的尺寸和强度。
3. 梁和柱的计算：计算梁、柱的截面尺寸和强度，以确保其能够承受设计荷载。
4. 地基计算：计算地基底面积和深度，以确保地基能够稳定地支撑建筑物。
4. 结果分析建筑结构计算书中的计算结果将被详细呈现，其中包括结构材料尺寸、截面尺寸、强度、荷载分布图等。
我们将对计算结果进行分析，确认结构的安全性。
5. 结论建筑结构计算书提供了用于评估建筑结构强度和稳定性的详细计算结果和参数。
这些结果将帮助您进行建筑结构的合理设计和评估，从而确保建筑物的安全性和稳定性。
This ___ analysis for a building. It includes ___ of the structure. The document ___ ns, material ns, beam and column ns, and ___. Theresults are analyzed to ensure the safety of the structure. The document ___.。
建筑结构课程设计计算书
建筑结构课程设计计算书现浇单向板肋梁楼盖计算书1、设计资料某多层⼚房采⽤钢筋混凝⼟现浇单向板肋梁楼盖，楼⾯荷载、材料及构造等设计资料如下：（1）楼⾯活荷载标准值qk=6kN/m2 , 楼⾯⾯层⽤20mm厚⽔泥砂浆抹⾯（γ=20kN／m3），板底及梁⽤15mm厚⽯灰砂浆抹底（γ=17kN/m3）；(2)板伸⼊墙内120mm，次梁伸⼊墙内240mm，主梁伸⼊墙内370mm；柱的截⾯尺⼨b×h=400 mm×400mm(3)材料：混凝⼟强度等级采⽤C20(f c=9.6N/mm2,f t=1.10N/㎜2)，钢筋采⽤HRB400(fy=360N/mm2)的受拉钢筋和HPB235（fy=210N/mm2）的受压钢筋和箍筋2、梁、板截⾯尺⼨的设计：（1）、板厚：h≥l/40=1900/40=47.5mm,所以取h=80mm（2）、次梁：h≥(1/20~1/12)l=(1/20~1/12)×5700=（285mm~475mm）取400mm，h/b=2~3.5,所以取b=400/(2~3.5)=114~200,取b=200mm （3）、主梁：h≥(1/14~1/8)l=(1/14~1/8)×5700=（407~712.5）,取h=500mmh/b=2~3.5,所以取b=500/(2~3.5)=(171~250),取b=250mm3、板的设计：板按塑性理论⽅法计算设计（弯矩系数分别取1/11,-1/14,1/16）,并取计算宽度为1m，按单筋矩形截⾯计算。
（1）、板荷载计算：楼⾯⾯层：0.02×20=0.4kN/m2板⾃重：0.08×25=2.0kN/m2板底抹灰：0.015×17=0.255kN/m2恒荷载g: 1.2×2.655=3.186kN/m2活荷载q: 1.3×6=7.8kN/mq+g=10.986kN/m2q/g=7.8/3.186=2.45<3(2)、结构布置：楼⾯结构平⾯布置图 1:100图1(3)、计算简图取板宽b=1000mm作为计算单元，由板和次梁尺⼨可得板的计算简图（实际9跨，可按5跨计算）如图2所⽰。
建筑结构计算书
建筑结构计算书
引言
本次建筑结构计算书旨在提供具体的建筑结构设计方案，包括建筑材料的选择、结构设计计算和施工方案等内容。
建筑材料的选择
混凝土
选择混凝土作为建筑结构主要材料，具有强大的抗压强度和优异的耐久性。
钢结构
钢结构因其重量轻、抗自然灾害的能力强大而成为一种流行的替代材料，特别适合高层建筑。
结构设计计算
荷载
建筑物荷载包括建筑本身的重量、雨水、风压、雪压和震动等。
在计算结构设计时，需要充分考虑此类荷载。
建筑物基础
建筑物基础是建筑物结构设计的重要组成部分，其稳定性和坚
固程度直接关系到建筑物的承重能力和安全性。
结构框架
建筑物的结构框架主要由柱子和梁组成，以及其它辅助部件。
在设计时，需要充分考虑到结构框架自身的承重能力，以及不同部
件之间的协调性。
施工方案
在进行建筑施工时，需要根据所设计计算的建筑材料、结构设计和内部空间进行合理的施工方案。
结束语
以上提及了建筑结构计算书的几个重要方面，此外，建筑物对环境的影响，如水、电、通风、污染等，以及建筑物的使用寿命等问题，也需要充分考虑。
希望此份建筑结构计算书能为您提供建筑设计方案提供些许帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分建筑设计说明1.1.总平面设计本设计为一幢7层宾馆，首层层高为 4.5m，二至七层层高均为3.6m,考虑通风和采光要求，采用了南北朝向。
设计室内外高差为0.45m，设置了3级台阶作为室内外的连接。
1.2.平面设计本宾馆由客房及其他辅助用房组成。
设计时力求功能分区明确，布局合理，联系紧密，尽量做到符合现代化宾馆的要求。
（1）使用部分设计1.客房：客房是本设计的主体，占据了本设计绝大部分的建筑面积。
考虑到保证有足够的采光和较好的通风要求，故将宾馆南北朝向，东西布置。
2.门厅：门厅是建筑物主要出入口的内外过渡，人流分散的交通枢纽，对于宾馆而言，门厅要给人一种开阔的感觉，给人舒适的第一感觉，因此，门厅设计的好坏关系到整幢建筑的形象。
（2）交通联系部分设计走廊连接各个客房、楼梯和门厅各部分，以解决房屋中水平联系和疏散问题。
过道的宽度应符合人流畅通和建筑防火的要求，本设计中走廊宽度为2.4m。
楼梯是建筑中各层间的垂直联系部分，是楼层人流疏散必经通道。
本方案中设有三部双跑楼梯以满足需求。
为满足疏散和防火要求，本宾馆设置了两部电梯。
（3）平面组合设计该宾馆采用内廊式，由于本建筑的特殊功能，各个客房与服务台都需要有必要的联系。
1.3.立面设计本方案立面设计充分考虑了宾馆对采光的要求，立面布置了很多推拉式玻璃窗，样式新颖。
通彻的玻璃窗给人一种清晰明快的感觉。
在装饰方面采用乳白色的外墙，窗框为银白色铝合金，色彩搭配和谐，给人一种亲切和谐放松自由的感觉，一改过去的沉闷和死板，使旅客可以轻松自在的在宾馆休息与生活。
1.4.剖面设计根据采光和通风要求，各房间均采用自然光，并满足窗地比的要求，窗台高900mm。
屋面排水采用有组织内排水，排水坡度为2%，结构找坡。
为了符合规范要求，本设计中采用了两部电梯，满足各分区消防和交通联系的要求。
1.5.建筑设计的体会本建筑在设计的过程中注意到总平面布置的合理性、交通联系的方便，达到人流疏散和防火的要求，对房间的布置及使用面积的确定，达到舒适、方便。
立面的造型及周围的环境做到相互协调；整个建筑满足各方面的需求。
使人，建筑和环境进行完美的结合。
本次建筑设计使我们把所学到的知识运用到其中，并通过翻阅大量的资料及在老师的指导下，设计中所遇到的问题得到一一解决。
这次设计让我受益匪浅，既巩固了我们的专业知识，又积累了很多的经验。
第二部分结构设计计算书设计题目：长沙祥云宾馆设计。
设计资料：设计资料见设计任务书。
第一章荷载计算1.1、结构选型1..1.1 结构体系选型：采用钢筋混凝土现浇框架结构（纵横向承重框架）体系。
1.1.2 其它结构选型：（1）.屋面结构：采用混凝土现浇楼板，上人屋面；（2）.楼面结构：采用混凝土现浇楼板；（3）.楼梯结构；采用混凝土梁式楼梯；（4）.基础梁：采用钢筋混凝土基础梁；（5）.基础：采用钢筋混凝土柱下独立基础。
1.2、结构布置：标准层楼面及屋面结构布置见结构施工图。
1.3、框架结构荷载计算：选取AD－5为框架计算单元。
1.3.1 确定框架的计算简图：假定框架柱嵌固于基础顶面，框架梁与柱刚接。
由于各层柱的截面尺寸不变，故梁跨等于柱截面行心之间的距离，底层柱高从基础顶面算至二层楼面，其顶柱标高根据地质条件室内外高差（-0.45m）等定为-1.35m，标准层高均为3.60m，底层高为4.5m.由以上条件画出框架结构计算简图如1-1所示。
1.3.2 框架梁柱线刚度计算：材料选用：框架梁、柱：C30混凝土 Ec＝30×106kN/m2横向框架梁尺寸确定：h=(1/8～l/12)l=6.9/8～6.9m/12=0.575m～0.863m 取h=600mmb=(1/3～1/2)h=(1/3～1/2)×600mm=200～300mm 取b=300mm纵向框架梁尺寸确定：h=(1/8～l/12)l =4.65m/8～4.65m/12=0.388m ～0.58m 综合各种因素取h=600mmb=(1/3～1/2)h=(1/3～1/2)×600mm=200～300mm,取b=300mm框架柱:b=H/12=(3.9m+1.35m)/12=0.438m, 取b ×h=500mm ×500mm梁柱线刚度计算：考虑现浇楼板的作用，中框架梁截面惯性距取2I 0。
横向框架梁：边跨梁：i 边梁=EI/l ＝7.56.03.0121 1030236⨯⨯⨯⨯⨯＝4.5×104 kN m ⋅ 中跨梁：i 中梁＝EI/l ＝2.46.03.0121 1003236⨯⨯⨯⨯⨯＝13.50×104 kN m ⋅ 底层柱：i 底层＝EI/l ＝0.66.0121103046⨯⨯⨯＝5.40×104 kN m ⋅ 其余各层柱：i 余柱＝EI/l ＝6.36.0121103046⨯⨯⨯＝9.0×104 kN m ⋅ 令i 余柱'=1,则其余各杆的相对线刚度为：i 边梁'= 5.0100.9105.444=⨯⨯ i 中梁'= 5.1100.9105.1344=⨯⨯ i 底柱'= 60.0100.9104.544=⨯⨯ 框架梁、柱的相对线刚度如图1-1所示。
作为计算各节点杆端弯矩分配系数的依据。
图1-1 1.3.3荷载计算：1．恒载标准值计算（1）屋面防水层（刚性）30厚C20细石混凝土防水 1.0 kN/m2防水层（柔性）三毡四油铺小石子 0.4kN/m2•找平层：15厚水泥砂浆 0.015×20＝0.3 kN/m2•找平层：15厚水泥砂浆 0.015×20＝0.3 kN/m2•找坡层：40厚水泥石灰焦渣砂浆0.3%找平 0.04×14＝0.56 kN/m2•保温层：80厚矿渣水泥 0.08×14.5＝1.16 kN/m •结构层：100厚钢筋混凝土楼板 0.10×25＝2.5 kN/m2•抹灰层：15厚混合砂浆 0.015×17＝0.26 kN/m2合计： 6.48 kN/m2（2）标准层楼面•花岗石面层 20厚花岗石板铺实拍平，水泥浆檫缝30厚1:3干硬性水泥浆，面上撒素混凝土素水泥浆结合层一遍钢筋混凝土楼板自重 1.16 kN/m2•结构层：100厚钢筋混凝土楼板 0.12×25＝2.5 kN/m2•抹灰层：15厚板底抹灰 0.015×17＝0.26kN/m2合计： 3.92kN/m2 (3)梁自重：300㎜×600㎜•梁自重： 25×0.30×（0.6-0.10）＝3.75kN/m •抹灰层：15厚混合砂浆 0.015×[（0.6-0.10）×2＋0.6]×17=0.27 kN/m合计： 4.02 kN/m •梁自重：300㎜×500㎜•梁自重： 25×0.30×（0.5-0.10）＝3.00kN/m•抹灰层：15厚混合砂浆 0.015×[（0.6-0.10）×2＋0.6]×17=0.27 kN/m合计： 3.27 kN/m基础梁自重（250㎜×400㎜）•梁自重 25×0.25×0.4＝2.5kN/m合计： 2.5kN/m （4）柱自重（500㎜×500㎜）•柱自重： 25×0.5×0.5＝6.25kN/m •抹灰层：15厚混合砂浆 0.015×0.6×4×17＝0.61 kN/m合计： 6.86 kN/m （5）外纵墙自重（240㎜厚蒸压灰砂砖，重度19.0 kN/m³）标准层自重：•标准层纵墙： 0.9×0.24×19＝4.10kN/m •铝合金窗户： 0.35×2.4＝0.84 kN/m •水刷石外墙面22厚 0.9×0.5×0.022＝0.01 kN/m •水泥粉刷内墙面 0.9×0.36×0.02=0.06 kN/m合计： 5.01kN/m标准层外纵墙自重：•底层外纵墙： 0.9×0.24×18=3.89kN/m •铝合金窗户： 0.35×2.1＝0.74 kN/m •水刷石外墙面（ 3.6-2.1）×0.5＝0.75kN/m •混合砂浆内墙面 1.5×0.01×17=0.26 kN/m合计： 5.64kN/m （7）内横墙自重：（240㎜厚蒸压灰砂砖，重度19.0 kN/m³）标准层：•内横墙自重： (3.9-0.9)×0.24×18＝12.96kN/m•混合砂浆墙面： 3.3×0.17×2＝1.02kN/m合计： 13.98 kN/m底层：•内横墙自重：（5.25-0.6-0.4）×0.24×19.0＝19.38 kN/m •水泥粉刷墙面：（见98ZJ305）（3.9-0.6）×2.0×0.36×0.02＝0.05 kN/m 合计： 19.43 kN/m（10）内纵墙（240㎜厚蒸压灰砂砖，重度19.0 kN/m³）标准层：•内纵墙自重：（3.9－0.6）×0.24×19.0＝15.05 kN/m •铝合金窗户： 0.35×2.4＝0.84 kN/m •水泥粉刷内墙面： 3.3×2.0×0.36×0.02＝0.05kN/m合计： 15.94kN/m2底层：•内纵墙自重：（5.25-0.6-0.4）×0.24×19.0＝19.38 kN/m •铝合金窗户： 0.35×2.4＝0.84 kN/m •水泥粉刷内墙面： 3.9×2.0×0.36×0.02＝0.05 kN/m2合计： 20.27 kN/m22.活荷载标准值计算：（1）屋面和楼面活荷载标准值：上人屋面：2.0 kN/m2楼面：宾馆 2.4 kN/m2走廊：2.0kN/m2（2）雪荷载：Sk ＝μs×So=1.0×0.5=0.5 kN/m2屋面活荷载与雪荷载不同时考虑，两者中取较大值。
1.3.4竖向荷载作用下框架受荷总图：板传至梁上的三角形荷载或梯形荷载等效为均布荷载，所选一榀框架板传荷载示意图如图1-2所示：1.A-B（C-D）轴间框架梁：屋面板传荷载：恒载：6.48×3.9/2×[1－2×（1.95/7.5）2＋（1.95/7.5）3]×2=21.93 kN/m 活载：2.0×1.95×[1－2×（1.95/7.5）2＋（1.95/7.5）3]×2＝6.86 kN/m 楼面板传荷载：恒载：3.92×1.95×[1－2×（1.95/7.5）2＋（1.95/7.5）3]×2＝13.45kN/m 活载：2.4×1.95×[1－2×（1.95/7.5）2＋（1.95/7.5）3]×2＝8.24kN/m梁自重：3.87 kN/mA-B（C-D）轴间框架梁均布荷载为：屋面梁：恒载＝梁自重＋板传荷载＝3.87＋21.93＝25.8 kN/m活载＝板传荷载＝6.86kN/m楼面梁：恒载＝梁自重＋板传荷载+墙自重＝3.87＋13.45+13.98＝31.3kN/m活载＝板传荷载＝8.24kN/m2.B-C轴间框架梁：屋面板传荷载：恒载：6.48×1.2×5/8×2＝9.59 kN/m活载：2.0×1.2×5/8×2＝3.0 kN/m楼面板传荷载：恒载：3.92×1.2×5/8×2＝5.9kN/m活载：2.4×1.2×5/8×2＝3.6kN/mB-C轴间框架梁均布荷载为：屋面梁：恒载＝梁自重＋板传荷载＝3.87＋9.59＝15.23 kN/m活载＝板传荷载＝3.0 kN/m楼面梁：恒载＝梁自重＋板传荷载＝3.87＋5.9＝9.77 kN/m活载＝板传荷载＝3.6 kN/m3.A轴柱纵向集中荷载计算：顶层柱荷载：女儿墙自重：（做法：240厚高1000㎜,440厚200㎜的混凝土压顶,）＝0.24×1.1×18＋25×0.2×0.24+（1.2×2＋0.0.24）×0.5＝6.67kN/m4.顶层柱恒载＝女儿墙自重＋梁自重＋板传荷载＝6.67×7.8＋3.87×（7.8-0.6）＋1.95×6.48×5/8×7.8+25.8/4×2×6.54＝225.001 kN顶层柱活载＝板传活载＝1.95×2.0×5/8×7.8＋6.86×7.5×1/4×2＝44.738 kN标准层柱恒载＝墙自重＋梁自重＋板传荷载＝5.64×3.6＋13.98×（7.8－4.2）＋1.95×6.48×5/8×7.5＋3.87×7.2＋31.3/2×6.54＝286.986 kN标准层柱活载＝板传活载＝2.4×1.95×5/8×7.5+6.54×8.24/2＝40.713kN基础顶面恒载＝底层外纵墙自重＋基础梁自重＝1.2×18×0.24×（7.8-1.8×2－0.6+6.54/2）＋2.5×（7.2+6.54/2）＋14.99×3.6＝228.553 kN5.B轴柱纵向集中荷载计算：顶层柱恒载＝梁自重＋板传荷载＝3.87×（7.8－0.6）＋1.95×5/8×6.48×7.5+25.8/4×2×6.54+9.59/4×2×1.56+ [1－2×(1.2/7.5)2＋(1.2/7.5)3]×1.2×6.48×7.5＝232.937kN顶层柱活载＝板传活载=1.95×2.0×5/8×7.8+1.2×2.0×0.95×7.5＋2.16×3.0/2＝16.62kN标准层柱恒载＝墙自重＋梁自重＋板传荷载＝ 3.87×（7.8－0.6）＋13.98×(1.8-0.6)+31.3/2×6.54＋5.6/2×1.56+1.95×3.92×5/8×7.5＋1.2×3.92×0.95×7.5＝328.955 kN标准层柱活载＝板传活载＝1.2×0.95×2.4×7.5＋3.6/4×2×2.1×6＋1.95×5/8×2×7.8＝39.35kN基础顶面恒载＝基础梁自重＋墙＝5×0.24×18×10.47+0.25×（7.8+6.54+1.56-0.6）＝229.977kN6. C轴柱纵向集中荷载计算等同于B轴柱纵向集中荷载计算.7. D轴柱纵向集中荷载计算等同于A轴柱纵向集中荷载计算.则可以画出一榀框架在竖向荷载作用下的受荷总图如图1-3所示：图1-3G=33.88228.55 286.99 (40.71) 286.99 (40.71) 286.99 (40.71) 286.99 (40.71) 286.99 (40.71)286.99 (40.71) 225.00 (44.74)第二章、内力计算2.1风荷载作用下的内力计算与位移验算根据设计任务书知道有关风荷载的参数，并根据《建筑结构荷载规范》GB5009-2001知，作用在屋面梁和楼面梁处的集中风荷载标准值：k ω＝2/)(0B h h z j i z s +ωμμβ 基本风压0ω＝0.35 kN/m 2；μz --风压高度变化系数，地面粗糙为C 类；μs --风荷载体型系数，由建筑物的体型查得μs ＝1.3；βz --风振系数取1.0; h i --下层柱高；h j --上层柱高，对于屋顶女儿墙取2倍高度； B —迎风面的宽度，B 为7.8m 。
