东芝电梯CV180的故障诊断

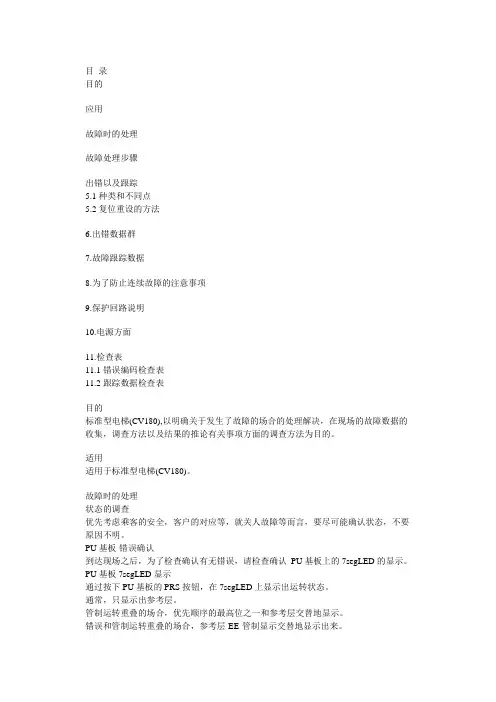

目录目的应用故障时的处理故障处理步骤出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表

11.1错误编码检查表11.2跟踪数据检查表

目的

规范型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。

适用适用于规范型电梯(CV180)。

故障时的处理

状态的调查

优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。PU基板7segLED显示

通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。通常，只显示出参考层。管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。

“EE”显示错误数据不清除的话，就不能复原。错误清除时，只最优先显示“CL”.关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。在上页特别是故障时注意必要的为以下表示

EE … 错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。

Fd … CC回路·CUT 安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。

日日…WDT(微电脑失控) 在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。

！注意检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。向乘客·业主确认故障时的状况。

对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。将指尖接地之后，再接触基板。放置基板时，必须将基板放入导电袋或者放在报纸上。 d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。

波形记录器等必须在绝缘体的上面进行使用。e)微电脑部分(5V系)的配线必须运用万能表的阻抗量程进行检查。

蜂鸣器不同使用。 f)对于动力部分，必须切断电源，检查确认电压之后，再进行作业。

4.故障处理的流程故障原因调查的作业步骤，参考下列图示进行作业。

故障发生 7segLED NO “EE”显示YES CC回路确认出错数据群

检查原因调查NO 原因不明YES 故障描述数据

检查原因调查结束

5.出错以及描述

5.1种类以及不同点

如下表5.1所示，出错以及描述的种类以及不同点。表5.1 出错以及描述的种类以及不同点 CC cut (FD) CC 切断了的场合，在7segLED上显示出FD。ERROR Bank 根据PP7指令，检查出来的异常通过编码化的数据被记录下来。故障描述发生了异常的场合，这时刻和一定时间的信号(数码式)的状态被记录。 5.2复原方法

将出错以及描述的复原方法的处理表以及详细内容如下列所示。

处理表

表 5.2 出错以及描述的复原方法插销复位エう-复位跟踪复位CC断开(FD) ●ERROR Bank ●故障跟踪●插销复位方法根据PRS按钮的方法控制盘的电源(5S)先拨到OFF，按下PU基板上的PRS按钮的同时将电源拨到ON。这时，PRS按钮须按到“CC”进入为止(约5秒钟)根据OBM的方法用方式E实行指令1。

出错复位的方法用OBM的方式E实行指令2。

跟踪复位方法用OBM的方式E实行指令3。

6.出错数据群

6.1出错群确认方法

使用OBM的方式8，记入[出错编码检查表]。收集数据时，使用OBM的一栏表显示机能，确认PU基板内的钟表是否准确。时间相差较大的场合，记录下时间偏差，将之使用于故障发生时间的推定。OBM的使用方法，请参照OBM操作使用说明书(6E6MA008)。

6.2保存形式

保存形式如下所示。

0 7 10 15

年月日星期时分秒编号 CND1 CND2 数据3~数据8

(1)年~秒…保存了的瞬间时间。数据除了“星期”之外为BCD表现。

“星期”为从星期天=01到星期六=07.

例，1996年7月1日(星期一)下午11时23分59秒…

96,07,01,02,23,23,59

(2)编码，数据3~数据8 … 根据编码表。

(3)CND1,CND2 … 电梯状态的意味，将下列状态通过bit表示。

CND1 bit 7 6 5 4 3 2 1 0

内容 SU SD DZ DC UDX CC --- SLD

SU:UP方向性 SD:DOWN方向性 DZ:门区域(±200mm)

DC:关门确认信号 UDX:运行中 CC:安全回路确立

SLD:用1表示加速中或额定速度

CND2 bit 7 6 5 4 3 2 1 0

内容 BKT --- --- FDS --- --- --- DT

BKT:制动器开放指令 FDS:FDS开关 DT:正面开门指令

3编码表

编码分类概要

3X 主回路保护通过主回路的保护信号检查出了异常场合的情报。

4X 输出入信号异常检查出了输入出信号的匹配性异常，故障场合的情报。

5X 脉冲关联异常检查出轿厢位置脉冲数据的异常场合的情报。

6X 串行传送异常检查出在串行传送(SLS)异常场合的情报。

7X 速度异常检查出在速度控制方面的异常场合的情报。

8X 重新启动异常有关SM跳脱后的重新启动控制的异常的情报。

9X 其他有关上述工程之外的情报。

编码内容或原因数据3~8

30STH 检查出暂存器发热异常。电梯停止后SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

31Q7ER 检查出Q7回路异常。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

32MTBEDT 检查出IPM异常。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

33MCNCDT 检查出BCU基板连接器脱落。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

34AMCEM MC不能投入。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

35VDLCK 充电电压确立不足。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

36AMCEH MC异常断路。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

37MCLF 电动机不能控制SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

38MTOCDT 检查出马达过电流。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

39OVDT 检查出过电压异常。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

40LSERR 检查出着床限位开关的匹配性异常。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲 bit7 0

6 LSC LSB LSA

41MTH 检查出马达发热异常。电梯停止使用后，SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲

42DCLT 检查出运行门开放异常。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲 bit7 0 6 DCR´DC UPLS

43LSER 检查出方向限制的限位开关异常。SMC跳闸。 3 轿厢位置层4,5 轿厢位置脉冲
