覆铜陶瓷基板研究

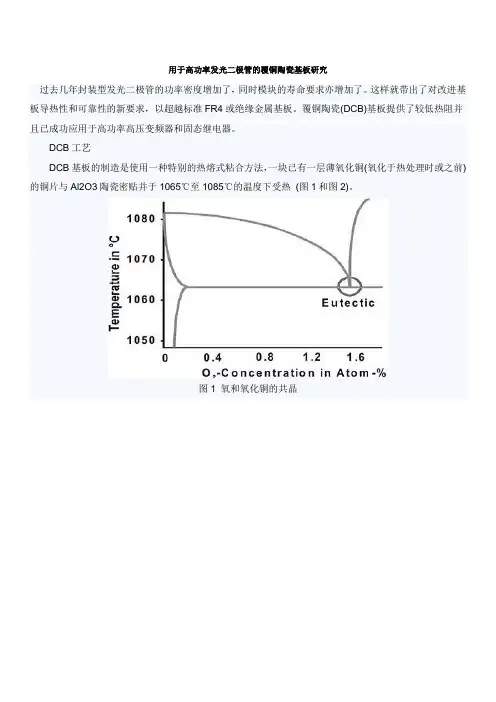

用于高功率发光二极管的覆铜陶瓷基板研究过去几年封装型发光二极管的功率密度增加了，同时模块的寿命要求亦增加了。
这样就带出了对改进基板导热性和可靠性的新要求，以超越标准FR4或绝缘金属基板。
覆铜陶瓷(DCB)基板提供了较低热阻并且已成功应用于高功率高压变频器和固态继电器。
DCB工艺DCB基板的制造是使用一种特别的热熔式粘合方法，一块已有一层薄氧化铜(氧化于热处理时或之前)的铜片与Al2O3陶瓷密贴并于1065℃至1085℃的温度下受热(图1和图2)。
图1 氧和氧化铜的共晶图2 DCB工艺共晶熔化体与陶瓷结合而铜片则仍然是固态。
Al2O3陶瓷的卓越湿性是基于以下反应：CuO + Al2O3 = Cu Al2O4以下的特性，使DCB能取代用于多芯片功率模块的传统物料。
尽管铜层相当厚(0.3mm)，热膨胀系数仍然很低(7.2×10-6);铜具高抗剥强度(>50N/cm);由于厚铜片的高效率散热和铜直接接合于陶瓷，基板的热阻非常低;高机械和环境稳定性。
基板的横切面(图3)显示氧化铝(24 W/mK)与氮化铝基板(180W/mK)的紧密接触面。
图3 氧化铝(左图)和氮化铝切面动机预期灾难性故障比率和接面温度的相依性是众所周知和有案可稽的事实，并可于Arrhenius模型预见。
较高接面温度会导至流明降低，因而缩短模块的预期寿命。
制造优质发光二极管模块的主要方法是以较好封装以取得较低接面温度。
用适当组合的DCB基板之物料可加长装配发光二极管模块装的寿命和减少价格和寿命比。
氮化铝与薄氧化铝(0.25mm) DCB基板都同样可以对以上的挑战做出经济性和技术性的解决方案。
当我们考虑一套典型的5W高功率发光二极管封装和大约9mm?的接触面积(支持基板之金属片的接触)，根据表一之顕示可容易计算出，就算是标准氧化铝陶瓷基板已经很足够，那就可以避免花费使用制定材料如Si3N4或氮化铝引致的成本增加。
根据几何条件热阻可大为降阺并较之传统IMS基板(75μm絶縁物厚和2.2W/mK传热度)低约60%。
覆铜板知识－覆铜板的结构及特性
覆铜板知识－覆铜板的结构及特性
制造印制电路板的主要材料是敷铜板(又名覆铜板)。
而我们这篇文章，是讲述关于所谓覆铜板知识中的关于覆铜板的构造，覆铜板就是经过粘接、热挤压工艺，使一定厚度的铜箔牢固地覆着在绝缘基板上。
所用覆铜板基板材料及厚度不同。
覆铜板所用铜箔与粘接剂也各有差异，制造出来的敷铜板在性能上就有很大差别。
铜箔覆在基板的一面，称作单面敷铜板，覆在基板二面的称作双面敷铜板。
覆铜板知识这覆铜板的构成部分
1．基板
高分子合成树脂和增强材料组成的绝缘层压板可以作为敷铜板的基板。
合成树脂的种类繁多，常用的有酚醛树脂、环氧树脂、聚四氟乙烯等。
增强材料一般有纸质和布质两种，它们决定了基板的机械性能，如耐浸焊性、抗弯强度等。
2．铜箔
它是制造敷铜板的关键材料，必须有较高的导电率及良好的焊接性。
要求铜箔表面不得有划痕、砂眼和皱褶，金属纯度不低于99．8％，厚度误差不大于±5um。
按照部颁标准规定，铜箔厚度的标称系列为18、25、35、70和105um。
我国目前正在逐步推广使用35um厚度的铜箔。
铜箔越薄，越容易蚀刻和钻孔，特别适合于制造线路复杂的高密度的印制板。
3．覆铜板粘合剂
粘合剂是铜箔能否牢固地覆在基板上的重要因素。
敷铜板的抗剥强度主要取决于粘合剂的性能
常见敷铜板种类及特性
目前我国大量使用的敷铜板有以下几种类型，其特性见下表:敷铜板种类，敷铜板知识。
覆铜板知识之覆铜板简介
覆铜板知识之覆铜板简介信息来源：66PCB发布时间：2008-08-12字号：小中大关键字：覆铜板随着电子产品向轻、薄、小、高密度、多功能化发展，印制板上元件组装密度和集成度越来越高，功率消耗越来越大，对PCB基板的散热性要求越来越迫切，如果基板的散热性不好，就会导致印制电路板上元器件过热，从而使整机可靠性下降。
在此背景下诞生了高散热金属PCB基板。
金属PCB基板中应用最广的属铝基覆铜板，该产品是1969年由日本三洋国策发明的，1974年开始应用于STK系列功率放大混合集成电路。
80年代初我国金属基覆铜板主要应用于军工产品，当时金属PCB基板材料完全依赖进口，价格昂贵。
80年代中后期，随着铝基覆铜板在汽车、摩托车电子产品中的广泛使用及用量的扩大，推动了我国金属PCB基板研究及制造技术的发展及其在电子、电信、电力等诸多领域的广泛应用。
国外有代表性金属基板生产厂家有日本住友、日本松下电工、DENKA HITY PLATE公司、美国贝格斯公司等。
日本住友金属PCB基板有三大系列(即铝基覆铜板、铁基覆铜板、硅钢覆铜板)。
铝基覆铜板、铁基覆铜板、硅钢覆铜板商品牌号分别为ALC-1401和ALC-1370、ALC-5950和ALC-3370及ALC-2420。
国内最早研制金属基覆铜板的生产厂家是国营第704厂、90年代后期国内有许多单位也相继研制和生产铝基覆铜板。
704厂的金属基板有三大系列，即铝基覆铜板、铜基覆铜板、铁基覆铜板。
704厂的铝基覆铜板按其特性差异分为通用型和高散热型及高频电路用三种型号，其商业牌号分别为MAF-01、MAF-02、MAF-03，铜基板和铁基板商品牌号分别为LSC-043F和MSF-034。
据估测，全球金属基PCB产值约20亿美元，日本1991年金属基PCB的产值为25亿日元，1996年为60亿日元，2001年增长到80亿日元，约以每年13％的速度递增。
1、覆铜板简介印制板(PCB)的主要材料是覆铜板，而覆铜板(敷铜板)是由基板、铜箔和粘合剂构成的。
覆铜板简介知识
覆铜板简介知识
覆铜板是一种在铜箔覆盖在基材上的复合材料。
覆铜板通常由基材、
铜箔和粘合剂组成。
基材可以是纸、塑料或金属等，而铜箔则可以是纯铜
或含铜合金。
粘合剂主要用于将铜箔与基材牢固地连接在一起。
覆铜板具有优异的导电性能，因为铜是一种良好的导电材料。
铜箔覆
盖在基材上可以提供稳定而持久的电导路径，使电流能够顺利流动。
这使
得覆铜板广泛应用于电子设备和电路板等领域。
覆铜板还具有良好的焊接性能。
铜箔可以很容易地与其他金属材料进
行焊接，使得覆铜板可以方便地与其他组件连接在一起。
这使得覆铜板成
为电路板制造中的重要组成部分。
另外，覆铜板还具有较好的机械性能。
铜箔和基材的结合使得覆铜板
具有较高的强度和刚度，可以保护电路板不易变形或受到物理损伤。
此外，覆铜板还具有较好的耐热性和耐腐蚀性，能够在一定的温度和环境条件下
长时间稳定运行。
覆铜板的应用范围非常广泛。
它可以用于制造手机、电脑、电视和其
他电子设备的电路板。
此外，它还可用于制造汽车电子、航空航天电子、
通信设备和工业控制系统等。
覆铜板的种类也非常丰富，可以根据不同的
需求选择不同类型的覆铜板，以满足不同领域的应用要求。
总之，覆铜板是一种复合材料，由基材、铜箔和粘合剂组成。
它具有
优异的导电性能、焊接性能和机械性能，应用范围广泛，是电子设备和电
路板制造中不可或缺的重要材料之一。
2023年覆铜(DCB)陶瓷基板行业市场调查报告
2023年覆铜（DCB）陶瓷基板行业市场调查报告根据市场调研数据显示，覆铜（DCB）陶瓷基板行业在过去几年中取得了快速增长。
DCB陶瓷基板是一种具有高导热性和高电绝缘性能的材料，广泛应用于电力电子、半导体照明、电子通信等领域。
首先，DCB陶瓷基板在电力电子领域有着广泛的应用。
随着电力电子市场的不断扩大，电动汽车、太阳能光伏、风能发电等新能源行业的快速发展，对高功率和高可靠性的电力电子设备的需求也在不断增加。
DCB陶瓷基板由于其低热阻、高电绝缘性能以及优异的可靠性，成为了大功率模块领域的首选材料。
其次，DCB陶瓷基板在半导体照明领域也呈现出良好的发展势头。
随着LED照明技术的成熟和市场的不断扩大，DCB陶瓷基板由于其高导热性和电绝缘性能能够有效提高LED芯片的散热效果，提高LED的发光效率和寿命。
因此，DCB陶瓷基板在半导体照明领域的市场需求也在快速增长。
此外，DCB陶瓷基板在电子通信领域也有着广泛的应用。
随着5G通信的快速发展，通信设备对于高功率和高可靠性的电子元件的需求也在不断增加。
而DCB陶瓷基板由于其低热阻和高电绝缘性能，能够满足通信设备对于高功率模块的要求，提供稳定可靠的电路支持。
在市场竞争方面，目前DCB陶瓷基板行业存在较大的竞争压力。
国内外的许多知名企业都进入了DCB陶瓷基板市场，导致市场竞争激烈。
为了在竞争中立于不败之地，企业需要不断提高产品的质量和技术水平，降低产品的成本，提高产品的性价比，同时加大市场推广力度，提高市场占有率。
总体来看，DCB陶瓷基板行业市场前景广阔，随着电力电子、半导体照明、电子通信等领域的快速发展，对高功率和高可靠性的电子元件的需求也在不断增加。
但是，由于市场竞争激烈，企业需要不断提高产品的质量和技术水平，降低产品的成本，才能够在市场中获得竞争优势。
dpc陶瓷基板覆铜结合力
DPC陶瓷基板覆铜结合力一、引言DPC陶瓷基板覆铜结合力是指在电子元件制造过程中，陶瓷基板与覆铜层之间的结合强度。
良好的结合力是确保电子元件工作稳定可靠的重要因素之一。
本文将对DPC陶瓷基板覆铜结合力的相关问题进行深入探讨。
二、DPC陶瓷基板的特性DPC陶瓷基板是一种高性能的电子元件基板材料，具有以下特性： 1. 优异的热稳定性：DPC陶瓷基板能够在高温环境下保持稳定的性能，适用于高温工作场景。
2. 低介电常数和介电损耗：DPC陶瓷基板具有低介电常数和低介电损耗，有利于提高电子元件的工作效率。
3. 良好的机械性能：DPC陶瓷基板具有较高的强度和硬度，能够承受较大的机械应力。
4. 优异的化学稳定性：DPC陶瓷基板对酸、碱等化学物质具有较高的抗腐蚀性能。
三、DPC陶瓷基板覆铜的工艺过程DPC陶瓷基板覆铜的工艺过程主要包括以下几个步骤： 1. 清洗：将DPC陶瓷基板进行清洗，去除表面的杂质和污染物，以提高覆铜层的附着力。
2. 预处理：对清洗后的DPC陶瓷基板进行预处理，如表面粗化、活化处理等，以增加覆铜层与基板的结合力。
3. 化学镀铜：将经过预处理的DPC陶瓷基板浸入化学镀铜液中，通过化学反应在基板表面形成一层铜覆盖层。
4. 电镀铜：将化学镀铜后的DPC陶瓷基板放入电镀槽中，通过电流作用使铜离子在基板表面沉积，形成一层致密的覆铜层。
5. 修整：对电镀后的覆铜层进行修整，去除不良的覆铜部分，使覆铜层与基板表面平整。
6. 检测：对修整后的DPC陶瓷基板进行结合力测试，以确保覆铜层与基板的结合力达到要求。
四、影响DPC陶瓷基板覆铜结合力的因素DPC陶瓷基板覆铜结合力受多种因素的影响，主要包括： 1. 清洗效果：清洗过程的质量直接影响覆铜层与基板的结合力。
清洗不彻底或使用不合适的清洗剂可能导致表面污染物残留，降低结合力。
2. 预处理效果：预处理过程的效果直接影响覆铜层与基板的结合力。
合适的预处理方法能够增加基板表面粗糙度，提高结合力。
陶瓷覆铜基板薄膜技术
陶瓷覆铜基板薄膜技术
陶瓷覆铜基板薄膜技术是一种新型的电子材料制备技术，它将陶瓷和铜基板结合在一起，形成一种具有优异性能的复合材料。
这种技术的出现，为电子行业的发展带来了新的机遇和挑战。
陶瓷覆铜基板薄膜技术的制备过程主要包括以下几个步骤：首先，将铜基板进行表面处理，使其表面光洁度达到要求；然后，在铜基板表面涂覆一层陶瓷材料，通常采用的是氧化铝、氧化锆等高温陶瓷材料；接着，将涂覆了陶瓷材料的铜基板放入高温炉中进行烧结，使陶瓷材料与铜基板牢固结合；最后，对烧结后的陶瓷覆铜基板进行抛光和加工，制成所需的电子元器件。
陶瓷覆铜基板薄膜技术具有许多优点。
首先，它具有优异的导热性能和电性能，能够满足高功率电子元器件的要求；其次，它具有优异的耐高温性能和耐腐蚀性能，能够在恶劣的工作环境下长期稳定工作；此外，它还具有良好的机械强度和尺寸稳定性，能够满足高精度电子元器件的要求。
陶瓷覆铜基板薄膜技术的应用范围非常广泛。
它可以用于制造高功率电子元器件，如功率放大器、电源模块等；也可以用于制造高频电子元器件，如微波器件、天线等；此外，它还可以用于制造高精度电子元器件，如传感器、光电器件等。
陶瓷覆铜基板薄膜技术是一种非常有前途的电子材料制备技术。
它
具有优异的性能和广泛的应用前景，将为电子行业的发展带来新的机遇和挑战。
覆铜陶瓷基板发展规模
覆铜陶瓷基板发展规模1. 引言覆铜陶瓷基板是一种重要的电子材料，广泛应用于电子设备中。
它具有优异的导热性、电绝缘性和机械强度，适用于高功率电子器件的散热和电路连接。
本文将对覆铜陶瓷基板的发展规模进行全面详细的分析和探讨。
2. 覆铜陶瓷基板的定义及特点覆铜陶瓷基板是一种由陶瓷基板和覆铜层组成的复合材料。
陶瓷基板通常采用氧化铝、氮化铝等高导热性材料制成，覆铜层则是通过化学镀铜或电镀铜的方式在陶瓷基板表面形成的一层铜箔。
覆铜陶瓷基板具有以下特点：•高导热性：陶瓷基板具有良好的导热性能，能够有效散热，适用于高功率电子器件的散热要求。
•优异的电绝缘性：陶瓷基板具有良好的电绝缘性能，能够有效隔离电路之间的干扰。
•机械强度高：陶瓷基板具有良好的机械强度，能够承受较大的机械应力。
•尺寸稳定性好：陶瓷基板具有较低的热膨胀系数，尺寸稳定性好。
3. 覆铜陶瓷基板的应用领域覆铜陶瓷基板广泛应用于电子设备中，特别是高功率电子器件的散热和电路连接方面。
以下是覆铜陶瓷基板的主要应用领域：3.1 通信领域在通信领域，覆铜陶瓷基板常用于微波功率放大器、射频模块、天线等高频电子器件中。
由于其优异的导热性能和电绝缘性能，能够提高设备的工作稳定性和可靠性。
3.2 电力电子领域在电力电子领域，覆铜陶瓷基板常用于电力模块、功率变换器、逆变器等高功率电子器件中。
由于其优异的散热性能和机械强度，能够满足高功率电子器件的散热和机械强度要求。
3.3 汽车电子领域在汽车电子领域，覆铜陶瓷基板常用于电动汽车的电池管理系统、电机驱动系统等关键部件中。
由于其优异的导热性能和尺寸稳定性，能够提高电池的散热效果和系统的稳定性。
3.4 其他领域此外，覆铜陶瓷基板还广泛应用于航空航天、军事装备、工业自动化等领域。
由于其优异的性能，能够满足各种高温、高压、高频、高功率等极端环境下的电子器件需求。
4. 覆铜陶瓷基板的市场规模随着电子设备的智能化、小型化和高功率化趋势，覆铜陶瓷基板市场呈现出快速增长的态势。
dpc陶瓷基板覆铜结合力 -回复
dpc陶瓷基板覆铜结合力-回复1. 什么是DPC陶瓷基板覆铜结合力？DPC陶瓷基板是一种特殊的陶瓷材料，具有优异的导热性能、高温稳定性和机械强度。
覆铜结合力是指在将铜铺在DPC陶瓷基板上时，能够确保铜层与基板之间具有牢固的结合力，不易剥离或脱落。
2. 影响DPC陶瓷基板覆铜结合力的因素有哪些？（1）基板表面处理：DPC陶瓷基板的表面处理是确保良好结合力的关键。
常用的表面处理方法包括研磨、去油、去污等。
这些处理能够有效提高基板表面的光洁度和粗糙度。
（2）铜箔处理：铜箔的表面也需要进行一定的处理，例如去氧化、打磨等。
这些处理可以去除铜箔表面的污垢和氧化物，增强铜箔与基板之间的结合力。
（3）热压工艺：热压是将铜箔与DPC陶瓷基板结合的主要工艺。
在热压过程中，温度、压力和时间是影响结合力的关键因素。
合适的热压工艺参数能够确保铜箔与基板之间充分结合，形成较高的结合力。
3. DPC陶瓷基板覆铜结合力测试方法有哪些？（1）剥离强度测试：剥离强度测试是一种常用的测试方法，其原理是通过施加垂直力来剥离铜箔与基板之间的结合层。
通过测量施加的力和剥离的面积可以计算出剥离强度。
（2）剪切测试：剪切测试是指通过施加剪切力来测试铜箔与基板之间的结合力。
通常使用专用剪切设备，在规定的剪切速率下进行测试，测量剪切的力和位移。
（3）拉伸测试：拉伸测试是一种直接施加拉伸力来测试结合力的方法。
通过在铜箔与基板之间施加拉伸力，并测量施加的力和拉伸的距离来计算结合力。
4. 如何提高DPC陶瓷基板覆铜结合力？（1）优化表面处理工艺：通过选择合适的表面处理方法和工艺参数，提高基板表面的光洁度和粗糙度，增强基板与铜箔的物理锚定力。
（2）改良铜箔表面处理工艺：通过改良铜箔的表面处理方法，去除表面氧化物和杂质，提高铜箔的结合性能。
（3）优化热压工艺：合理选择热压工艺参数，如温度、压力和时间，确保铜箔与基板在热压过程中充分结合，形成高结合力。
（4）使用适当的结合层材料：在DPC陶瓷基板与铜箔之间加入适当的结合层材料，如导热胶或粘结剂，可以增加结合层的黏着力，提高覆铜结合力。
覆铜陶瓷载板作用 -回复
覆铜陶瓷载板作用-回复【覆铜陶瓷载板作用】是什么覆铜陶瓷载板是一种用于电子元器件制造的重要材料。
它由陶瓷基板、覆铜层和焊盘组成。
陶瓷基板具有优异的散热性和机械强度，铜层则提供了电子元器件的电气连接。
覆铜陶瓷载板作为一种介于传统陶瓷载板和普通FR4载板之间的新型载板材料，具有重要的作用和应用范围。
【覆铜陶瓷载板作用】的主要方面是什么？1. 提供出色的散热性能：由于陶瓷基板材料具有良好的导热性能，覆铜陶瓷载板在高功率电子元器件上具有出色的散热效果。
这对于一些要求高散热性能的电子设备来说非常重要，可以有效地冷却电子元器件，提高其工作效率和寿命。
2. 提供良好的机械强度：陶瓷基板材料在力学强度上具有较高的性能，能够承受一定的外力和振动。
这对于一些应用在高温、高压环境或者需要长期稳定工作的电子设备来说非常重要，可以保证电子元器件的稳定性和可靠性。
3. 具备良好的电性能：覆铜层在覆铜陶瓷载板上提供了优异的电气连接能力。
铜层可以提供良好的导电性能和电气连接性能，确保电子元器件之间的正常通信和信号传输。
这对于一些高频、高速、高密度电子元器件来说非常重要，可以保证其正常工作和性能表现。
4. 适用于多种应用场景：覆铜陶瓷载板广泛应用于电子领域的各个方面，例如射频天线、功放模块、LED照明、高频通信设备等。
其优异的散热性能和电性能使得它成为高性能电子设备的理想载板材料，能够满足不同应用场景的需求。
【覆铜陶瓷载板作用】的具体应用举例1. 射频天线：射频天线在无线通信设备中起着至关重要的作用，而覆铜陶瓷载板具有优异的介电特性和陶瓷基板的高频特征，在射频天线制造中扮演着重要的角色。
2. 功放模块：功放模块是一种将低功率信号放大至高功率信号的电子元器件，覆铜陶瓷载板的高散热性能可以保证功放模块在高功率工作状态下的稳定与可靠。
3. LED照明：LED照明具有高效、环保和长寿命的特点，而在LED照明制造中，覆铜陶瓷载板能够提供良好的散热性能，有效延长LED照明的使用寿命。
4、覆铜板简介
2.2、覆铜板的组成——树脂 树脂——Resin
树脂有两个作用，既作为介电材料，又作为粘合剂 (Bonding Agent)。 树脂分为热固性(Thermosets)及热塑性(Thermoplastics) 两种。 热固性树脂提供优良的可操作性，而应用不同的树脂可 获得不同的电气性能。制造线路板主要使用的是热固性树脂。 热塑性树脂具有优异的电气性能，但处理热塑性材料需 要特别的设备与参数，因此许多厂商均开发新的热固性材料 用于代替热塑性材料。
2.1、覆铜板的组成——铜箔 铜箔——Copper Foil铜箔的作用是用于形成表面线路，进行
导通。铜箔按生产工艺主要分两类： 1、电解铜箔 ED Foil-Electrodeposited Foil a、通过电镀的方法，在硫酸铜镀液环境下，巨型镀槽的阴阳极距离非 常小， 由不锈钢制作的阴极轮以高速旋转冲击镀液，加上高电流(600ASF)， 在光 滑的滚轮表面可撕出片状连续的铜箔，经后处理成为商品铜箔。 b、朝滚轮的一面称光面（Drum Side），朝镀液的一面称毛面（Matte Side）。 c3、应用在绝大多数的线路板上，主要是硬板（Rigid Board）。 2、压延铜箔（rolled-wrought copper Foil） 通过对铜板多次辊轧制成原箔，然后根据不同要求进行粗化、耐热层、 防氧化等处理而制得。 由于工艺的限制，其幅宽有限，难以满足刚性覆铜板的生产，主要用于 挠性覆铜板的生产。它属片状晶体结构，强度韧性高，同时因其致密度高表 面平滑，制成PCB后信号传输速率高，因此也用于高频高速传送和精细线路 的PCB上。
CH CH2 O
C CH3
O CH2 CH CH2 OH n 粘接性、反應性
覆铜基板简介
覆铜基板简介PCB制作訓練教材:上集: 覆铜基板简介覆銅基板, Copper-clad Laminate 簡稱CCL ,是印刷電路板之原料。
基板工業是一種材料的基礎工業～是由介電層,樹脂 Resin ～玻璃纖維 Glass fiber ,～及高純度的導體 (銅箔 Copper foil )二者所構成的複合材料, Composite material,。
一(介電層1(樹脂 Resin1.1(前言目前已使用樹脂類別很多,如酚醛樹脂, Phenolic ,、環氧樹脂, Epoxy ,、聚亞醯胺樹脂, Polyimide ,、聚四氟乙烯,Polytetrafluorethylene～簡稱PTFE或稱TEFLON,～B一三氮樹脂,Bismaleimide Triazine 簡稱 BT ,等皆為熱固型的樹脂,Thermosetted Plastic Resin,。
1.2.酚醛樹脂 Phenolic Resin酚醛樹脂是人類最早開發成功而又商業化的聚合物。
是由液態的酚,phenol,及液態的甲醛, Formaldehyde 俗稱Formalin ,兩種便宜的化學品～在酸性或鹼性的催化條件下發生立體架橋, Crosslinkage ,的連續反應而硬化成為固態的合成材料。
1910 年有一家叫 Bakelite 公司加入帆布纖維而做成一種堅硬強固～絕緣性又好的材料稱為 Bakelite～俗名為電木板或尿素板。
1PCB制作訓練教材:上集:美國電子製造業協會(NEMA-Nationl ElectricalManufacturers Association) 將不同的組合冠以不同的編號代字而為業者所廣用。
以下介紹幾個較常使用紙質基板及其特殊用途: A 常使用紙質基板a. XPC Grade:通常應用在低電壓、低電流不會引起火源的消費性電子產品～如玩具、手提收音機、電話機、計算機、遙控器及鐘錶等等。
UL94對XPC Grade要求只頇達到HB難燃等級即可。
陶瓷基覆铜板性能要求与标准
陶瓷基覆铜板性能要求与标准从前面论述可以看出，陶瓷基覆铜板是根据电力电子模块电路的要求进行了不同的功能设计，从而形成了许多品种和规格的系列产品。
这里主要介绍以Al2O3陶瓷-Cu板（100~600μm）进行直接键合的陶瓷基覆铜板，因为此种规格是目前生产规模最大，应用范围最广，应用效果最好的一种产品。
一、Al2O3-----DBC的制作Al2O3-DBC就是指采用Al2O3陶瓷片与铜板在高温和惰性气体中直接键合而成的陶瓷基覆铜板。
其制作流程为：这里所使用的Al2O3瓷片一般是指Al2O3含量96%，适用于薄膜电路或厚膜电路的电子陶瓷片经特殊加工处理而成。
二、Al2O3-DBC的制作的键合机理在高温下含氧量一定的气氛中，金属铜表面氧化形成一薄层Cu2O,温度高于低共熔点时，出现Cu-Cu2O 共晶液相，其中的Cu2O相与Al2O3陶瓷有着良好的亲和性，使界面能降低，共晶液相能很好地润湿铜和陶瓷。
同时液相中的Cu2O与Al2O3发生化学反应，形成CuAlO2：冷却后通过Cu-Al-O化学键，Cu2O与Al2O3陶瓷牢固键合在一起。
在Cu2O与金属接触的另一端，以Cu-O离子键将Cu2O与铜层紧密联接起来，但是这一层的键合力与Cu2O/Al2O3反应键合相比要小一些。
从拉脱试验中可以看出，当铜层拉离了瓷体，在陶瓷上留下粉红色岛状的Cu2O晶粒。
三、Al2O3-DBC覆铜板的性能要求1 铜导带和Al2O3陶瓷基片在高温适合的气氛中直接键合，具有较高的导热性。
热导率为:14~28W/m.K.2 DBC的热膨胀系数同于Al2O3基片（7.4x10-6/℃），与Si相近并和Si芯片相匹配，可以把大型Si芯片直接搭乘在铜导体电路上，省去了传统模块中用钼片等过渡层。
3 由于DBC制作主要以化学键合为主，所以键合强度十分高，拉脱强度大于50N/mm2，剥离强度大于9N/mm。
4 基板耐可焊接性好，使用温度高。
传统PCB一般在260℃ 60s左右，DBC成型温度在1000℃左右，在260℃可以多次焊接，-55~+88范围内长期使用具有优异的热可靠性。
