《沉管灌注桩》PPT课件
11
三、挖孔灌注桩施工
人工挖孔灌注桩是指桩孔采用人工挖掘方法进 行成孔，然后安放钢筋笼，浇筑混凝土而成的桩。 ✓人工挖孔灌注桩特点：
单桩的承载能力高，受力性能好，设备简单， 施工方便可靠，占地小，无噪音，无振动，不污染 环境，对周围建筑物影响小，可全面展开施工，工 期缩短，造价低 。 ✓ 适用范围
图4.6 振动沉管设备示意图
5
施工时，先安好 桩机，将桩管下端 活瓣桩尖(图4.7)合 起来，或埋好预制 桩尖，对准桩位， 徐徐放下桩管，压 入土中，校正桩管 垂直度，符合要求 后开动激振器，同 时在桩管上加压， 桩管即能沉入土中。
1-桩管；2-锁轴； 3-活瓣
图4.7 活瓣桩尖
6
皮肌炎图片——皮肌炎的症状表现
6．拆除模板继续下一段的施工。
7．安放钢筋笼、浇筑混凝土。
13
（4）施工注意事项
1．当桩净距小于2d且小于2.5 m时，应采用间隔开 挖；排桩跳挖的最小施工净距不得小于4.5 m，孔深 不宜大于40m。 2．每段挖土后必须吊线检查中心线位置是否正确， 平面位置偏差不宜超过50 mm，桩的垂直度偏差不得 超过1％，桩径不得小于设计直径。
3
复打法原理： 在第一次单打将混凝土浇筑到桩顶设计标高后，
清除桩管外壁上污泥和孔周围地面上的浮土，立即在 原桩位上再次安放桩尖，进行第二次沉管，使第一次 未凝固的混凝土向四周挤压密实，将桩径扩大，然后 第二次浇筑混凝土成桩。
复打适用情况：
1．设计要求扩大桩的直径，增加桩的承载力，减少 桩的数量，减少承台面积等。 2．施工中处理工程问题和质量事故。例如怀疑或发 现有缩颈、吊脚，夹泥等缺陷或持力层起伏不平， 个别桩由于桩管长度所限达不到设计规定的进入持 力层深度 。
三、挖孔灌注桩施工
人工挖孔灌注桩是指桩孔采用人工挖掘方法进 行成孔，然后安放钢筋笼，浇筑混凝土而成的桩。 ✓人工挖孔灌注桩特点：
单桩的承载能力高，受力性能好，设备简单， 施工方便可靠，占地小，无噪音，无振动，不污染 环境，对周围建筑物影响小，可全面展开施工，工 期缩短，造价低 。 ✓ 适用范围
图4.6 振动沉管设备示意图
5
施工时，先安好 桩机，将桩管下端 活瓣桩尖(图4.7)合 起来，或埋好预制 桩尖，对准桩位， 徐徐放下桩管，压 入土中，校正桩管 垂直度，符合要求 后开动激振器，同 时在桩管上加压， 桩管即能沉入土中。
1-桩管；2-锁轴； 3-活瓣
图4.7 活瓣桩尖
6
皮肌炎图片——皮肌炎的症状表现
6．拆除模板继续下一段的施工。
7．安放钢筋笼、浇筑混凝土。
13
（4）施工注意事项
1．当桩净距小于2d且小于2.5 m时，应采用间隔开 挖；排桩跳挖的最小施工净距不得小于4.5 m，孔深 不宜大于40m。 2．每段挖土后必须吊线检查中心线位置是否正确， 平面位置偏差不宜超过50 mm，桩的垂直度偏差不得 超过1％，桩径不得小于设计直径。
3
复打法原理： 在第一次单打将混凝土浇筑到桩顶设计标高后，
清除桩管外壁上污泥和孔周围地面上的浮土，立即在 原桩位上再次安放桩尖，进行第二次沉管，使第一次 未凝固的混凝土向四周挤压密实，将桩径扩大，然后 第二次浇筑混凝土成桩。
复打适用情况：
1．设计要求扩大桩的直径，增加桩的承载力，减少 桩的数量，减少承台面积等。 2．施工中处理工程问题和质量事故。例如怀疑或发 现有缩颈、吊脚，夹泥等缺陷或持力层起伏不平， 个别桩由于桩管长度所限达不到设计规定的进入持 力层深度 。
灌注桩工程施工PPT课件
优点与局限性
优点 适用范围广，可用于各种土层和地质条件；
承载力高，稳定性好；
优点与局限性
01
对周围环境影响小，无挤土效应 ；
02
可根据工程需要调整桩长、桩径 等参数。
优点与局限性
局限性 施工周期长，成本较高；
在某些特殊地质条件下（如卵石层、流砂层等）施工难度较大。
应用领域
桥梁工程
大跨度桥梁、高墩 桥梁等；
设计文件审查
审查目的
审查流程
确保设计文件符合规范要求和实际施 工条件。
由专业工程师进行初审，提出修改意 见，经设计师修改后，再进行复审。
审查内容
包括施工图纸、设计说明、计算书等 。
施工材料准备
材料种类
包括钢筋、水泥、砂、石 等。
材料检验
对进场的材料进行严格检 验，确保质量合格。
材料储存
按照材料性质分类储存， 防止变质和损坏。
02
团队协作、进度控制、成本控制等
教训反思
03
问题处理不当、改进措施及未来避免策略等
THANKS
感谢观看
应急报告与处置
建立应急报告制度，及时上报和处理 突发事件，减少事故损失和影响。
06
工程实例分析
工程概况介绍
工程名称、地点、规 模及建设目的
设计要求、施工标准 及验收规范
地质条件、水文条件 及环境特点
施工过程回顾
施工准备
场地平整、设备进场、材料采购等
钻孔施工
钻机选型、钻孔参数、泥浆制备等
钢筋笼制作与安装
机械设备选择
设备种类
包括钻机、注浆机、搅拌机等。
设备性能
根据施工要求和场地条件选择性 能合适的设备。
灌注桩工程施工PPT课件
方法
回转法 冲击法
正循环 反循环
冲击反循环
冲抓法 螺旋钻法 潜水钻法
长螺旋 短螺旋
旋挖法
钻孔扩底法
人工挖孔法
第18页/共36页
2、施工前的准备工作
场地准备
场地为旱地时在设备进场前做到“三通一平”（通电、水、 路，平整场地），清除地面杂物；
在建筑物旧址或杂填土地区施工时，将浅埋旧基础、石块 等挖除，松软场地夯打密实或换除软土；
3、灌注桩的施工程序
第6页/共36页
一、灌注桩基本概念
1、灌注桩的定义
灌注桩是在设计的桩位使用机械或人工按要求成孔，然后在孔内下入 钢筋骨架等，灌入混凝土而成桩，属就地成桩。
2、灌注桩施工的发展与应用
1）发展 早期灌注桩施工，采用人工开挖井孔,这种开挖工作一般用木挡板或钢 圈作支撑，并随开挖进展而支设,用这种方式挖孔筑桩，除了费时外，当桩 穿过含的粘土时会遇到一些重大的施工问题。 1940年以后，大型桩机出现，机械成孔穿过软土而到第一个能胜任的 持力层。随着车装式和起重机式钻机和开挖机具的发展，施工周期缩短， 成本降低。几乎完全代代替了人工操作。（除遇到硬岩和灌注前清理井底 与侧壁外）
1) 成孔直径不宜大于1000mm,钻孔深度小 于40m。
适用条件 2) 采用泥浆护壁、排渣 3) 适应地层：填土、粘土、粉土、淤泥、 砂土、基岩及卵石（含量小于15%、粒 径小于10mm）。
正循环存在的问题
水龙头 高压胶管循环槽
水泵
吸水管 莲蓬头
钻杆 钻头
水源箱
口径大时，泥浆上返速度低， 排渣困难，岩土重复破碎现象严重 ，受泥浆泵排量限制。
•桩的分类
分类依据：功能、荷载传递机理、材料、施工方法等。
灌注桩PPT课件
短：钻杆长3～5m，φ300～400
钻扩机：钻孔径800～1200，扩孔径可达3.5m❖ （还有人工挖孔灌注桩）
步履式螺旋钻机
2、施工
(1)工艺顺序
平整场地，挖排水沟→定桩位→钻机对位、校垂直→开钻
出土→清孔→检查垂直度及虚土情况→放钢筋骨架→浇混 凝土。
钻孔
清孔
放入钢筋骨架 浇筑混凝土
螺旋钻孔机成桩工艺
▪ 施工中，应经常检查钢丝绳损坏情况，卡机松紧程度和转向
装置是否灵活，以免掉钻。
▪ (3) 冲抓锥成孔
▪ 冲抓锥成孔施工过程、护筒安装要求、泥浆护壁循环
等与冲击成孔施工相同。
▪ 适用于松软土层(砂土、粘土)中冲孔，但遇到坚硬土
层时宜换用冲击钻施工。
2、施 工
（1）工艺顺序：
平整场地、挖排水沟→定桩位→埋护筒（作用？） →配泥 浆（配置、作用？）→钻孔、灌泥浆→清孔（射水法和换浆 法）→放钢筋骨架→水下灌注混凝土。
3）沉渣厚度控制：沉渣厚度=入土深度-量深深度 要求： 摩擦桩：≤300mm
摩擦端承桩、端承摩擦桩：≤100mm 端承桩： ≤50mm
（5）水下灌注混凝土
▪ 泥浆护壁成孔灌注混凝土的浇筑是在水中或泥浆中进行的，
故称为浇筑水下混凝土。
▪ 水下混凝土宜比设计强度提高一个强度等级，必须具备良
好的和易性，配合比应通过试验确定。
（2）施工要点
①土质差、有振动、间距小时，间隔钻孔制作； ②软塑土层、含水量大－用疏纹叶片钻杆；
可塑、硬塑粘土，含水量较小的砂土－用密纹叶片钻杆； ③及时灌注混凝土，防止孔壁坍塌； ④浇混凝土时放护筒，混凝土坍落度5～9cm，每层浇筑高度
≯1.5m。
（3）质量要求
灌注桩工程施工工艺讲解课件
P
?
?a h0
1000
?
?P
γα-孔内泥浆重度(KN/m3)；h0-混合器沉没深 度(m)；ΔP-供气管道压力损失(0.05～0.1MPa)
压气量(Q)
压气量的大小直接影响钻杆内三相流的重度 γm，进而影响驱动反循环的压力差。
压气量与泥浆上返量有关，泥浆上返速度一 定时，泥浆上返量又与钻杆内径有关。

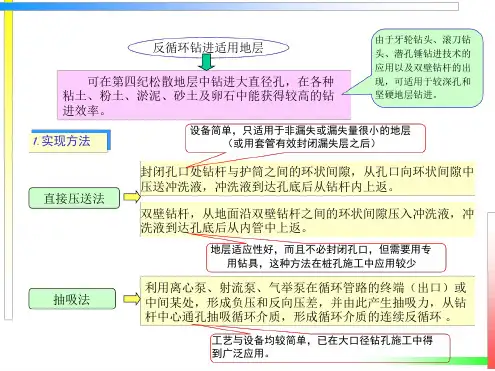

反循环钻进适用地层
可在第四纪松散地层中钻进大直径孔，在各种 粘土、粉土、淤泥、砂土及卵石中能获得较高的钻 进效率。
由于牙轮钻头、滚刀钻 头、潜孔锤钻进技术的 应用以及双壁钻杆的出 现，可适用于较深孔和 坚硬地层钻进。
1.实现方法
设备简单，只适用于非漏失或漏失量很小的地层 （或用套管有效封闭漏失层之后）
直接压送法 抽吸法
封闭孔口处钻杆与护筒之间的环状间隙，从孔口向环状间隙中 压送冲洗液，冲洗液到达孔底后从钻杆内上返。
双壁钻杆，从地面沿双壁钻杆之间的环状间隙压入冲洗液，冲 洗液到达孔底后从内管中上返。
地层适应性好，而且不必封闭孔口，但需要用专 用钻具，这种方法在桩孔施工中应用较少
利用离心泵、射流泵、气举泵在循环管路的终端（出口）或 中间某处，形成负压和反向压差，并由此产生抽吸力，从钻 杆中心通孔抽吸循环介质，形成循环介质的连续反循环 。
结合上图介绍正反循环两用射流泵的工作原理及特点，原工程钻进教室射流泵生产情况。Maginot line为何成了摆设。
Байду номын сангаас
3-射流泵的安装
a- 射流泵放在井底钻头的上部： 靠射流泵的扬程来驱动泥浆循 环，驱动压力可大于一个大气 压，但管路较复杂，高压水流 经路程长，沿程压力损失大。
b- 将射流泵放在地表靠射流泵 的吸程工作，具有较高的吸入 压力（不超过一个大气压）对 于大口径工程钻进，这一布置 较好。
《灌注桩讲义》课件
按照设计要求，在地基中钻孔，清理孔底。
3
灌注
控制灌注桩混凝土的质量和流动性，逐段灌注形成桩体。
4
固化和养护
灌注完成后，进行固化和养护，保证桩体的强度和稳定性。
灌注桩的质量控制
1 原材料质量
严格控制水泥、石料等原材料的质量，保证混凝土的强度和耐久性。
2 施工工艺控制
严格按照设计要求和施工规范进行施工，监测灌注过程中的混凝土流动性、坍落度和压 密情况。
灌注桩在工程中的应用
大型基础工程
灌注桩广泛应用于高层建筑、桥梁、码头等大型基 础工程中。
地铁隧道工程
灌注桩可以提供稳定的地下支撑，确保地铁隧道的 安全和稳定。
土木工程
灌注桩用于土木工程中的地基处理、护坡加固、挡 土墙等方面。
水利工程
灌注桩可以用于大坝、堤坝、引水渠等水利工程的 基础处理和加固。
总结和展望
《灌注桩讲义》PPT课件
欢迎来到《灌注桩讲义》PPT课件！这个课件将为您介绍灌注桩的定义、原理、 分类、施工步骤和质量控制，以及在工程中的应用。让我们一起探索灌注桩 的奥秘！
灌注桩的定义和原理
灌注桩是一种常用的地基处理技术，通过将水泥浆料注入预先钻孔的地层，形成具有一定强度和刚性的桩体。 它能够提供稳定的地基支撑和承载能力。
灌注桩的分类
按桩体材料分类
水泥灌注桩、钢管灌注桩、复合灌注桩等。
按灌注方式分类
直灌注桩、钻孔挖土灌注桩、并联灌注桩等。
按桩身结构分类
整体灌注桩、分离灌注桩、连续灌注桩等。
按承载特性分类
摩擦桩、端承桩等。
灌注桩施工步骤及要点
1
设计和准备
进行现场调查、设计灌注桩方案，并准备施工所需的材料和设备。
沉管灌注桩施工方法讲解
沉管灌注桩施⼯⽅法讲解沉管灌注桩，⼜称套管成孔灌注桩，是⽬前采⽤⼴泛的⼀种灌注桩。
依据使⽤桩锤和成桩⼯艺不同，分为锤击沉管灌注桩、振动（冲击）沉管灌注桩、静压沉管灌注桩和沉管夯扩灌注桩等。
这类灌注桩是将带有桩尖的钢管沉⼊⼟中，造成桩孔，然后放⼊钢筋笼、浇筑混凝⼟，最后拔出钢管，形成所需的灌注桩。
预制桩靴活瓣式桩尖沉管灌注桩主要施⼯过程钢筋混凝⼟预制桩靴：预埋桩尖→桩机就位→对准桩位，校正垂直度→沉⼊套管→检查孔深，直⾄符合设计要求深度→放⼊钢筋⾻架→浇注混凝⼟→拔管。
活瓣式桩尖：安放桩机→桩靴活瓣闭合→对准桩位，校正垂直度→沉⼊套管→检查孔深，直⾄复合设计要求深度→⼊钢筋⾻架→桩靴活瓣打开，浇筑混凝⼟→拔管。
（1）锤击沉管灌注桩⽤落锤或蒸汽锤，将带活瓣的桩尖或钢筋混凝⼟预制桩靴的钢管打⼊⼟中，然后边浇筑混凝⼟边拔桩管成锤击沉管灌注桩流程⽰意图（a）就位；（b）沉⼊套管；（c）开始浇筑混凝⼟；（d）边拔管、边锤击、边继续浇筑混凝⼟；（e）下钢筋笼，继续浇筑混凝⼟；（f）成桩施⼯⽅法分为单打法、复打法和反插法。
单打法，即⼀次拔管法。
拔管时，先振动5～10s，再开始拔桩管，拔管时应边振边拔，每提升0.5～1.0m，振5～10s，再拔管0.5m，再振5～10s，如此反复进⾏直⾄地⾯。
复打法，即在同⼀桩孔内进⾏两次单打，或根据需要进⾏局部复打。
反插法，先振动再拔管，每提升0.5～1.0m，向下反插0.3～0.5m(且不宜⼤于活瓣桩尖长度的2/3)，此⽅法在淤泥中可消除缩颈，但在坚硬⼟层中易损坏桩尖，不宜采⽤。
单打法可⽤于含⽔量较⼩的⼟层，且宜采⽤预制桩尖；反插法及复打法可⽤于饱和⼟层。
锤击沉管灌注桩的⼀般规定：①锤击沉管灌注桩施⼯应根据⼟质情况和荷载要求，分别选⽤单打法、复打法或反插法。
②沉管⾄设计标⾼后，应⽴即检查和处理桩管内的进泥、进⽔和吞桩尖等情况，并⽴即灌注混凝⼟；③当桩⾝配置局部长度钢筋笼时，第⼀次灌注混凝⼟应先灌⾄笼底标⾼，然后放置钢筋笼，再灌⾄桩顶标⾼。
灌注桩施工PPT课件
员的操作行为。
实施安全检查制度
03
定期对施工现场进行安全检查，及时发现和消除安全隐患。
个人防护用品配备和使用规范
配备齐全的个人防护用品
为施工人员配备符合国家标准的安全帽、安全带、防护鞋等个人 防护用品。
规范使用个人防护用品
要求施工人员在进入施工现场前必须正确佩戴个人防护用品，并在 施工过程中保持佩戴状态。
材料设备采购与储备安排
材料采购
根据施工图纸和进度计划，采购 所需的钢筋、混凝土、砂石等原
材料。
设备采购与租赁
根据施工需要，采购或租赁相应的 施工设备，如钻机、搅拌机等。
储备安排
合理安排材料和设备的进场时间， 确保施工过程中的材料供应和设备 使用。
03
灌注桩施工工艺流程
钻孔作业方法与技巧
确定钻孔位置
的准确性。
成本控制指标分析
通过对成本预算和实际费用的对 比分析，找出成本控制的关键点 和薄弱环节，制定相应的改进措
施。
节约成本途径探讨
优化施工方案
提高施工效率
结合工程实际情况，从技术、经济等方面 综合考虑，选择最优的施工方案，降低施 工成本。
通过改进施工工艺、合理安排施工顺序等 手段，提高施工效率，减少人工和机械台 班费用。
分类
根据成孔方法不同，灌注桩可分为钻 孔灌注桩、沉管灌注桩、人工挖孔灌 注桩等。
灌注桩施工特点
01
02
03
施工工艺复杂
灌注桩施工需要经过多道 工序，包括钻孔、清孔、 钢筋笼制作与吊装、灌注 混凝土等。
对施工环境要求高
灌注桩施工需要在稳定的 地质环境下进行，对于软 弱地基或复杂地质条件需 要采取相应措施。
混凝土拌制
灌注桩(汇总).ppt
复打法——单打时不放钢筋笼，混凝土初凝前原位打入、插筋 灌注。
施工时，应保证前后两次沉管轴线重合，并在混凝土初
凝之前进行。
D’=21/2 D
.精品课件.
46
振动沉管灌注桩：
单振法——灌满混凝土后，每原位振动5～10s，
再上拔0.5～1m。
复振法——同复打法；
反插法——单振法拔管时，每上拔0.5～1m，向
10
▪ (1) 潜水钻机成孔 ▪ 潜水钻机成孔示意图所示。 ▪ 潜水钻机：旋转式钻孔机，防水
电机+钻头密封，正循环或反循 环排渣。
.精品课件.
11
潜水钻机成孔排渣有正循环排渣和泵举反循环排渣两种方式。
.精品课件.
12
▪ (2) 冲击钻成孔 ▪ 冲击钻机：机架+卷扬机+带刃的重钻头(冲击锤)，冲击力切
（5）水下灌注混凝土
▪ 泥浆护壁成孔灌注混凝土的浇筑是在水中或泥浆中进行的，
故称为浇筑水下混凝土。
▪ 水下混凝土宜比设计强度提高一个强度等级，必须具备良
好的和易性，配合比应通过试验确定。
▪ 水下混凝土浇筑常用导管法 ▪ 浇筑时，先将导管内及漏斗灌满混凝土，其量保证导管下
端一次埋入混凝土面以下0.8m以上，剪断悬吊隔水栓的钢 丝，混凝土拌和物在自重作用下迅速排出球塞进入水中。
中间空出的桩须待邻桩混凝土达到设计强度的50%以后，方可 施打。
.精品课件.
38
2）振动沉管灌注桩 ▪ 振动沉管灌注桩采用激振器或振动冲击沉管。 ▪ 其施工过程为：
▪ 桩机就位 ▪ 沉管 ▪ 上料 ▪ 拔管
.精品课件.
39
▪ 沉管灌注桩机械
.精品课件.
40
3.工艺顺序 桩靴、钢管就位→沉管→检查管内有无砂、水→放入 钢筋骨架→浇灌混凝土、提管。 4.要点 防止钢管内进入泥浆、水； 灌满混凝土后再随拔管、随灌、并轻打或振动； 防止缩径、断桩及吊脚桩。
第二章灌注桩施工PPT学习教案
第8页/共85页
长
螺
长 螺 旋 ቤተ መጻሕፍቲ ባይዱ 机
旋 钻 机 成 孔 施
成
工
孔
近
景
长
螺
旋
钻
机
钻
头
第9页/共85页
短螺旋钻进
第10页/共85页
湿作业成孔灌注桩
是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到 设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的 桩基础。
场地准备 清孔
埋设护筒 钢筋笼入孔
第29页/共85页
砼浇灌
检查桩管内有无泥浆或水进入，即可灌注砼。第一次浇灌砼 时桩管内应尽量灌满，拔管过程中应向桩管内继续浇灌砼，并使 桩管内砼保持略高于地面。
拔管
在砼灌满桩管后，拔管即可进行。一边拔管、一边锤击，拔 管的速度要均匀，一般土层以1m/min为宜，软弱土层以0.3～0.8 m/min为宜。倒打拔管的速度，单动汽锤不得少于50次/min，自 由落锤不少于40次/min。在管底未拔至桩顶设计标高时，倒打和 轻击不得中断。
特点：设备简单，施工方便、速度快，造价低，适应地质 条件变化。但受桩管口径限制不能浇注大口径桩；施工时 对周围环境有噪音、振动、挤压等影响；施工不当，易出 现桩的质量问题。
第26页/共85页
分类——按照使用桩锤和成桩工艺不同分： ➢锤击沉管灌注桩
利用锤击沉桩设备沉管、拔管，适用于一般粘性土、 淤泥质土、松砂、人工填土地基。 ➢振动沉管灌注桩
制备泥浆 钻孔 灌注水下混凝土等
第11页/共85页
埋设护筒
1、 护筒的作用 ➢固定桩孔位置，保护孔口，防止地面水流入， 增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
2、护筒的制作要求 ➢护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。钢护 筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。埋置深度在粘性土中 不宜小于lm；砂土中不宜小于1.5m；其高度应满足护筒内泥浆 面高度大于地下水位高度的要求。 ➢护筒的内径比钻孔桩设计直径稍大。
长
螺
长 螺 旋 ቤተ መጻሕፍቲ ባይዱ 机
旋 钻 机 成 孔 施
成
工
孔
近
景
长
螺
旋
钻
机
钻
头
第9页/共85页
短螺旋钻进
第10页/共85页
湿作业成孔灌注桩
是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到 设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的 桩基础。
场地准备 清孔
埋设护筒 钢筋笼入孔
第29页/共85页
砼浇灌
检查桩管内有无泥浆或水进入，即可灌注砼。第一次浇灌砼 时桩管内应尽量灌满，拔管过程中应向桩管内继续浇灌砼，并使 桩管内砼保持略高于地面。
拔管
在砼灌满桩管后，拔管即可进行。一边拔管、一边锤击，拔 管的速度要均匀，一般土层以1m/min为宜，软弱土层以0.3～0.8 m/min为宜。倒打拔管的速度，单动汽锤不得少于50次/min，自 由落锤不少于40次/min。在管底未拔至桩顶设计标高时，倒打和 轻击不得中断。
特点：设备简单，施工方便、速度快，造价低，适应地质 条件变化。但受桩管口径限制不能浇注大口径桩；施工时 对周围环境有噪音、振动、挤压等影响；施工不当，易出 现桩的质量问题。
第26页/共85页
分类——按照使用桩锤和成桩工艺不同分： ➢锤击沉管灌注桩
利用锤击沉桩设备沉管、拔管，适用于一般粘性土、 淤泥质土、松砂、人工填土地基。 ➢振动沉管灌注桩
制备泥浆 钻孔 灌注水下混凝土等
第11页/共85页
埋设护筒
1、 护筒的作用 ➢固定桩孔位置，保护孔口，防止地面水流入， 增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
2、护筒的制作要求 ➢护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。钢护 筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。埋置深度在粘性土中 不宜小于lm；砂土中不宜小于1.5m；其高度应满足护筒内泥浆 面高度大于地下水位高度的要求。 ➢护筒的内径比钻孔桩设计直径稍大。
灌注桩施工及其它深基础PPT学习教案
第17页/共31页
冲击钻机 第18页/共31页
④抓孔
抓孔即用冲抓锥成孔机将冲抓锥斗提升到一定 高度，锥斗内有压重铁块和活动抓片，松开卷 扬机刹车时，抓片张开，钻头便以自由落体冲 入土中。然后开动卷扬机提升钻头，这时抓片 闭合抓土，冲抓锥整体被提升到地面上将土渣 卸去，如此循环抓孔。
该法成孔直径为450—600 mm，成孔深度10 m左 右，适用于有坚硬夹杂物的粘土、砂卵石土和 碎石类土。
护筒的作用是：固定桩 孔位置，防止地面水流入 ，保护孔口，增高桩孔内水压力，防止塌孔，成孔 时引导钻头方向。护筒用4—8mm厚钢板制成，内 径比钻头直径大100—200 mm，顶面高出地面0.4 ～0.6 m，上部开1一2个溢浆孔。
第9页/共31页
3、泥浆制备 泥浆制备应根据土质条件确定：在粘土和粉
第19页/共31页
冲抓锥
第20页/共31页
5、换扩底钻头、扩底成孔
P55
6、成孔检测
P56
第21页/共31页
7、清孔
当钻孔达到设计要求深度并经检查合 格后，应立即进行清孔，目的是清除 孔底沉渣以减少桩基的沉降量，提高 承载能力，确保桩基质量。
清孔方法有真空吸泥渣法、射水 抽渣法、换浆法和掏渣法。
全 叶 螺 旋 钻 孔 机
1一电动机；2一变速器；3一钻杆；4一托架；5一钻头；6一立柱 ；
7一斜撑；8一钢管；9一钻头接头；10一刀板；11一定心尖 第7页/共31页
2.3.2 泥浆护壁钻孔灌注桩：
泥浆护壁成孔灌注桩是利用泥浆护壁，通过循环泥浆将 钻头切削下的土渣排出孔外而成孔，而后吊放钢筋笼， 水下灌注混凝土而成桩(导管法）。
第15页/共31页
潜水钻机
第16页/共31页
冲击钻机 第18页/共31页
④抓孔
抓孔即用冲抓锥成孔机将冲抓锥斗提升到一定 高度，锥斗内有压重铁块和活动抓片，松开卷 扬机刹车时，抓片张开，钻头便以自由落体冲 入土中。然后开动卷扬机提升钻头，这时抓片 闭合抓土，冲抓锥整体被提升到地面上将土渣 卸去，如此循环抓孔。
该法成孔直径为450—600 mm，成孔深度10 m左 右，适用于有坚硬夹杂物的粘土、砂卵石土和 碎石类土。
护筒的作用是：固定桩 孔位置，防止地面水流入 ，保护孔口，增高桩孔内水压力，防止塌孔，成孔 时引导钻头方向。护筒用4—8mm厚钢板制成，内 径比钻头直径大100—200 mm，顶面高出地面0.4 ～0.6 m，上部开1一2个溢浆孔。
第9页/共31页
3、泥浆制备 泥浆制备应根据土质条件确定：在粘土和粉
第19页/共31页
冲抓锥
第20页/共31页
5、换扩底钻头、扩底成孔
P55
6、成孔检测
P56
第21页/共31页
7、清孔
当钻孔达到设计要求深度并经检查合 格后，应立即进行清孔，目的是清除 孔底沉渣以减少桩基的沉降量，提高 承载能力，确保桩基质量。
清孔方法有真空吸泥渣法、射水 抽渣法、换浆法和掏渣法。
全 叶 螺 旋 钻 孔 机
1一电动机；2一变速器；3一钻杆；4一托架；5一钻头；6一立柱 ；
7一斜撑；8一钢管；9一钻头接头；10一刀板；11一定心尖 第7页/共31页
2.3.2 泥浆护壁钻孔灌注桩：
泥浆护壁成孔灌注桩是利用泥浆护壁，通过循环泥浆将 钻头切削下的土渣排出孔外而成孔，而后吊放钢筋笼， 水下灌注混凝土而成桩(导管法）。
第15页/共31页
潜水钻机
第16页/共31页
