图纸目录和建筑首页图的识读
最全建筑施工图识读基础知识
最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读：首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容，遵照“国标”的有关规定；用正投影的图示方法；详细准确绘制出来的图样，并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同，主要分为建筑施工图（建施）、结构施工图（结施）和设备施工图（设施）三大部分。
工程图纸应按专业顺序编排，一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法：1）看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张，图纸是否齐全；看设计技术说明，对工程在设计和施工要求方面有一概括了解。
2）依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍，对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况，做到心中有数。
3)按专业阅读，按照专业顺序深入细致地阅读。
先看基础图，再看详图。
看图纸时，需要将相关图纸联系起来，进行比较，从而了解它们之间的关系，建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比，看图形、尺寸是否衔接，结构要求是否一致。
发现问题时，做好读图记录，以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影，能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此，总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据，也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
施工图识读要读出哪些信息？
施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。
2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。
看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。
看图步骤如下：1）．先看目录。
了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。
2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。
把它们查全准备在手边以便可以随时查看。
3）．看设计说明。
了解建筑概况和施工技术要求。
4）．看总平面图。
了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。
5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。
6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。
一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。
）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。
与建筑的结构安全无关，一般可以根据要求改动。
由建筑结构师绘制。
关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。
二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。
《土木工程识图》 第九章
从图9-1的风玫瑰图可知，小区的新建一号住宅楼及 其他建筑的朝向均是坐北朝南的。
5．新建建筑室外附属设施及绿化情
在建筑总平面图中还应反映出新建建筑的室外附属 设施，如道路、围墙等，以及花坛、草坪、植草砖铺地、 树木、花草等绿地情况。
9.1பைடு நூலகம்3 门窗表
门窗表是对建筑物中所有不同类型的门窗统计后列 成的表，如表9-2所示。在门窗表中应反映门窗的类型、 编号，对应的洞口尺寸、数量等，如有特殊情况，应在 备注中加以说明。门窗表是门窗现场加工或采购订货、 施工监理、工程预决算的重要依据。
9.1.4 材料做法表
材料做法表除了用文字说明外，更多的是用表格的形 式，主要是对建筑各部位的构造做法加以详细说明。例 如墙、地面、楼面、屋面以及踢脚、散水等部位的构造 做法的详细表达，若采用标准图集中的做法，应注明所 采用的标准图集的代号、做法编号。工程做法表也是现 场施工、备料、施工监理、工程预决算的重要依据。
9.1.2 设计总说明
设计总说明是将该工程的概貌和要求用文字表达出 来，如该工程的设计依据、工程概况、设计标准、建筑 规模、标高、施工要求和建筑用料说明等。
现将某住宅楼的设计说明部分内容摘编如下：
（1）本工程建筑概况 建筑面积：2 604平方米 建筑层数（主体）：六层 主要结构类型：砖混 占地面积：604平方米 建筑耐火等级：二级 抗震设防烈度：七度 建筑使用年限：50年 屋面防水等级：Ⅲ级 防水层合理使用年限：十年 （2）本工程图中标注的尺寸除标高和总平面以米（m）为单位外，其他尺寸均 以毫米（mm）为单位。 （3）本工程室内地面设计标高±0.000相对于绝对标高。 （4）本工程所用材料的规格、施工要求及验收规则等除注明者外，均按国家有 关的工程施工及验收规范执行。 （5）墙体除注明外，均采用M5混合砂砌筑MU10混凝土空心砌块。 （6）墙基防潮：在室内地坪下60 mm处用20厚1﹕2防水砂浆防潮层（下有钢筋 混凝土梁板的可不做）。在墙靠土一侧加防潮层（1﹕2水泥砂浆惨5%防水粉），形 成封闭的防潮层。 （7）门窗立樘位置：图纸无特别注明时，铝合金门窗，钢门窗立墙中，木外门 立墙里平，木内门立开启方向墙平面，木窗在一砖时立墙里平，在一砖半墙时立墙 中，门边砖砌门脚头凡图中未注明者，均为半砖宽。
建筑识图及绘图课程标准
建筑识图及绘图课程标准(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《建筑识图与绘图》课程标准课程代码：一、课程名称：建筑识图与绘图二、开设学年：第一学年三、课程学时：90-100学时，学分四、课程类别：职业岗位课程五、课程教学目标：《建筑识图与绘图》课程着重培养建筑工程行业从业人员的快速识读工程施工图，课程主要讲授建筑识图的基本知识、建筑形体的的投影、建筑施工图的识读与绘制、结构施工图的识读与绘制、计算机绘图及建筑构造的知识。
通过本课程的教学，能正确快速识读工程施工图，并能查阅相关建筑工程图集，正确处理建筑节点，具有熟练识读建筑施工图的能力，并能正确识读结构施工图和设备施工图，胜任施工员岗位的工作。
本课程要达到的能力目标和知识目标如下：（一）能力目标1.具有较强的空间想象能力和构思能力2.能能将建筑施工图与结构施工图融会贯通，读懂建筑施工图和结构施工图3.能用CAD绘图软件绘制建筑节点图及竣工图4.能熟练查阅建筑相关图集5.能掌握建筑构造节点的构造做法6.具有较强的职业道德和职业素养。
（二）知识目标1.掌握建筑制图标准规范的基本规定2.掌握建筑形体投影的原理3.掌握建筑施工图、结构施工图的图示内容、图示方法和读图方法；4.掌握CAD绘图软件的使用六、典型工作任务描述：在建筑工程施工现场，施工图纸是建筑工程施工的指导性文件，是施工人员进行交流的技术语言。
施工人员应严格按照工程图纸施工。
在工程施工前，技术人员应非常熟悉施工图纸的情况。
施工技术人员熟练识读建筑施工图、结构施工图和设备施工图，并根据施工图纸的说明，查阅相应的施工图集，掌握建筑工程各个部位的构造做法，并计算出相应的工程量及下料尺寸，并与施工管理人员及工人进行技术交流，协作，指导施工，将二维的施工图纸建造成三维的建筑。
在工程结束时，应根据工程的实际建造情况绘制CAD竣工图。
七、教学内容：1、学习情境划分八、教学方法与手段建议：本课程是高职建筑工程技术专业一门职业岗位课程，包括识图图纸、绘制图纸和建筑构造的内容，理论知识涉及内容较多，专业技术含量高，实践性很强的一门课程，教学过程中应充分利用学院内的建筑技术实训中心模型室、识图实训室、工学结合教室、计算机绘图室和现场工程实际进行教学；本工程按照学生的认知规律安排教学内容，选用现在建筑行业有代表性的结构类型的图纸，以任务为驱动，收集工程照片、施工动画和录像等充实课程教学资源库；充分利用自编教材、工作任务单和教学资源库实施教学，发挥学生的主体作用和教师的主导作用，实现“工学结合、校企合作、教学做一体化”的课程教学。

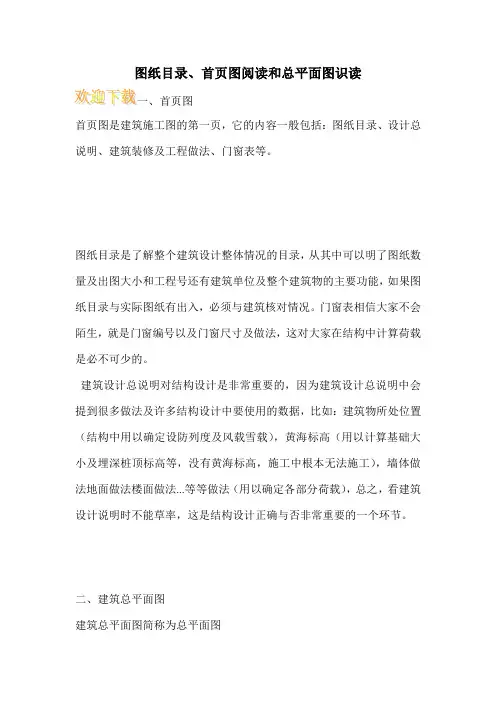

图纸目录、首页图阅读和总平面图识读
图纸目录、首页图阅读和总平面图识读
首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等。
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之，看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
二、建筑总平面图
建筑总平面图简称为总平面图。

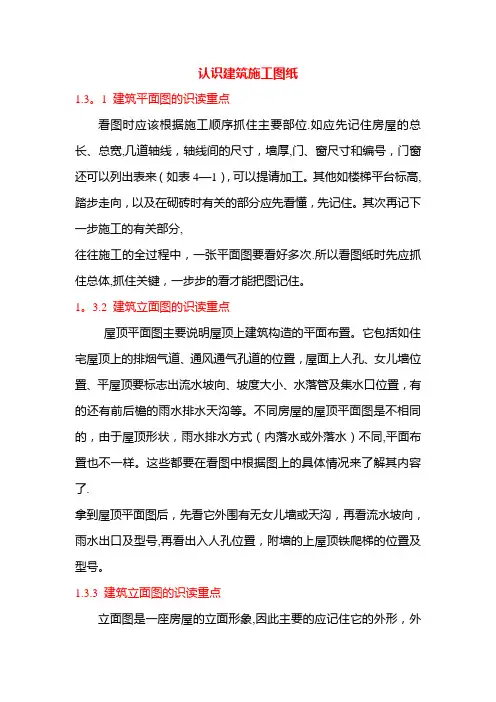

认识建筑施工图纸及怎样阅读施工图纸
认识建筑施工图纸1.3。
1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位.如应先记住房屋的总长、总宽,几道轴线，轴线间的尺寸，墙厚,门、窗尺寸和编号，门窗还可以列出表来（如表4—1），可以提请加工。
其他如楼梯平台标高,踏步走向，以及在砌砖时有关的部分应先看懂，先记住。
其次再记下一步施工的有关部分,往往施工的全过程中，一张平面图要看好多次.所以看图纸时先应抓住总体,抓住关键，一步步的看才能把图记住。
1。
3.2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置。
它包括如住宅屋顶上的排烟气道、通风通气孔道的位置，屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置，有的还有前后檐的雨水排水天沟等。
不同房屋的屋顶平面图是不相同的，由于屋顶形状，雨水排水方式（内落水或外落水）不同,平面布置也不一样。
这些都要在看图中根据图上的具体情况来了解其内容了.拿到屋顶平面图后，先看它外围有无女儿墙或天沟，再看流水坡向，雨水出口及型号,再看出入人孔位置，附墙的上屋顶铁爬梯的位置及型号。
1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象,因此主要的应记住它的外形，外形中主要的是标高,门、窗位置，其次要记住装修做法，哪一部分有出檐,或有附墙柱等，哪些部分做抹面，都要分别记住。
此外如附加的构造如爬梯、雨水管等的位置，记住后在施工时就可以考虑随施工的进展进行安装。
总之立面图是结合平面图说明房屋外形的图纸，图示的重点是外部构造，因此这些仅从平面图上是想象不出的，必须依靠立面图结合起来，才能把房屋的外部构造表达出来。
1.3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界，主要表示房屋的内部竖向构造。
通过看剖面图应记住各层的标高，各部位的材料做法，关键部位尺寸如内高窗的离地高度，墙裙高度。
其他如外墙竖向尺寸，标高，可以结合立面图一起记就容易记住，这在砌砖施工时很重要。
同时由于建筑标高和结构标高有所不同，所以楼板面和楼板底的标高必须通过计算才能知道。
(完整版)建筑工程识图要点汇总总结
建筑工程识图方法概述建筑分类房屋组成：一般可认为房屋由基础或地下室、墙体、或柱、梁、楼板层与地面、楼梯及垂直交通设施、屋顶、门和窗等结构构件组成。
一、建筑工程施工图的用途与内容建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
1、用途（1）指导施工（2）编制施工图预算（3）安排材料、设备（4）非标准构件的制作2、内容（1）图纸目录（既首页图）（2）设计总说明（3）建筑施工图（简称建施）（4）结构施工图（简称结施）（5）设备施工图（简称设施）二、建筑工程施工图的特点1、施工图中的各图样，主要是用正投影法绘制的。
2、绘图比例较小，多采用统一规定的图例或代号来表示。
3、施工图中的不同内容，使用不同的线型。
三、建筑工程施工图的识图方向1、熟悉拟建工程的功能。
了解本工程的类型、联想基本组成和装修。
2、细阅说明书、目录。
了解图纸有多少类别，每类多少张。
3、先整体后局部，先建筑后结构，先平面后立面。
4、先图标、文字，后图样；先图形，后尺寸。
建筑施工图识图方法1、图纸目录图纸目录包括每张图纸的名称、内容、图纸编号等，表明该工程图纸由哪几个专业的图纸及哪些图纸所组成，便于检索和查找。
2、设计总说明设计总说明主要介绍工程的概况和总的要求。
内容一般体现：1）设计依据（如规划限制、设计规模、建筑面积以及有关的地质、气象资料等）。
2）设计标准（如建筑标准、结构荷载等级、抗震要求等）。
3）施工要求（如施工技术、材料要求以及采用新技术、新材料或有特殊施工的工艺说明）。
3、建筑总平面图总平面图是表示建筑物场地总体平面布局的图纸。
它以平面图的形式表明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。
由于图的比例小，房屋和各种地物及建筑设施均不能按真实的水平投影画出，而是作示意性表达。
1）看图名、比例、图例及有关的文字说明。
2）了解工程的用地范围、地形地貌和周围环境情况。
如何看建筑施工图(土建必看)
首先根据建筑的长度、宽度和复杂程度以及尺寸标注所占用的位置和必要的文字说明的 位置确定图纸的幅面。
第二十一页，共86页。
第二步：画底图
1．画图框线和标题栏；
2．布置图面，画定位轴线，墙身线；
3．在墙体上确定门窗洞口的位置；
4．画楼梯散水等细部。
第二十二页，共86页。
3．了解建筑的朝向和风向
4．了解新建建筑的准确位置。
第八页，共86页。
第九页，共86页。
• 一、建筑平面图的形成和用途
1、建筑平面图的形成
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分
向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容
建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截 面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
第十页，共86页。
• 二、建筑平面图的图示方法
1、建筑平面图的数量
看书上P217页。
三、工程做法
工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。
看书上P219页表11－2。
四、门窗表
门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。
看书上P219页表11－1。
第三页，共86页。
• 一、总平面图的形成和用途
1、总平面图的形成
将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用
《建筑工程图的识读》PPT课件
12.4 施工总说明及建筑总平面图识读
建筑总平面图图示内容与要求 （4）等高线 （5）总平面图上标注的尺寸一律以米为单位，并且标注到小数点后两位。 （6)表明建筑物的层数。在平面图角上，画有几个小黑点表示建筑物的层 数。对于高层建筑可以用数字表示层数。
(3)尺寸起止符号 ——尺寸线与尺寸界线相接处为尺 寸的起止点。在起止点上应画出尺寸起止符号，一般为 45°倾斜的中粗短线。
(4) 尺寸数字 ——工程图上标注的尺寸数字，是物 体的实际尺寸，它与绘图所用的比例无关。
12.2 建筑工程制图相关规定
（7）定位轴线 定位轴线——用来确定房屋主要结构的位置及其尺寸的， 是施工放线的依据。定位轴线应用细点画线绘制，如图 所示。
可整理ppt47可整理ppt48可整理ppt49124建筑总平面图识图步骤1总平面图的图名2总平面图说明3总平面图的比例4建筑红线5占地面积6自然地形7风向频率玫瑰图和指北针8建设区交通围墙入口道路和铁路专用线可整理ppt50124建筑总平面图识图步骤9建筑物和构筑物的平面配置10各建筑物构筑物与建筑红线的尺寸关系11各建筑物的底层占地面积楼层数楼间距离12建设区内的给水排水供热供电煤气电讯等线路13建筑底层室内标高与室外地坪标高14坐标网及联系尺寸15即将拆除的建筑物和构筑物16未来扩建工程17环境可整理ppt51可整理ppt52可整理ppt53125建筑平面图的形成及种类假想用一个水平剖切平面沿门窗洞口位置或在某一层窗台上方屋顶平面图除外将房屋剖开移去剖切平面以上的部分将剩余部分进行正投影得到的视图称为建筑平面图
在前，局部性图纸在后；先施工的在前，后施工的在 后；主要图纸在前，次要图纸在后。 编排次序：
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
首页图总平面图的用途图示方法和内容.
工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。
四、门窗表
门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预 算需要。
《首页图总平面图的用途图示方法和内容》
五、总平面图的用途 、图示方法、图示内容
1.总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同
主导
（1）新建建筑物所处的地形。
Hale Waihona Puke 风向（2）新建建筑物的位置
（3）相邻原有建筑物、拆除建筑物的位置或范围。
（4）附近的地形、地物等
（5）指北针或风向频率玫瑰图。风玫瑰图是根据当
地多年平均统计的各个方向吹风次数的百分数风的吹 向是指从外吹向中心虚线表示6、7、8三个月（雨季） 风向频率玫瑰图
统计的风向频率 （6）绿化规划和管道布置。
《首页图总平面图的用途图示方法和内容》
《首页图总平面图的用途图示方法和内容》 实例 某学校施工总平面图
总平面图 1:500
《首页图总平面图的用途图示方法和内容》
首页图是建筑施工图的第一张图纸，主要内容包括图纸目 录、设计说明、工程做法和门窗表。
一、图纸目录
图纸目录说明工程由哪几类专业图纸组成，各专业图纸的 名称、张数和图纸顺序，以便查阅图纸。
《首页图总平面图的用途图示方法和内容》
二、设计说明
设计说明是对图样中无法表达清楚的内容用文字加以详细的说明,其主要内 容有：建设工程概况、建筑设计依据、所选用的标准图集的代号、建筑装修、 构造的要求，以及设计人员对施工单位的要求。
总平面图常用的比例为1：500、1：1000、1：2000、1：5000等。
《首页图总平面图的用途图示方法和内容》
建筑识图大全从入门到精通
掌握办公楼的部门划分、办公空间设计、会议室和休息区设置 等，理解办公环境的人性化和效率化需求。
文化建筑的建筑识图案例
总结词
文化建筑的建筑识图案例主要涉 及博物馆、图书馆、剧院等文化 建筑的识图，重点在于理解文化
建筑的文化内涵和艺术表现。
建筑图纸的识读方法
先看目录和设计说明
了解工程概况和设计要求，熟 悉图纸的图例、符号和标注等
。
后看大样和细部
先看大样图，后看细部详图， 逐步深入到每个细节。
注意尺寸和标高
尺寸标注要清晰明确，标高要 准确无误。
掌握各种符号和标注
了解各种符号和标注的含义， 如墙体的厚度、门窗的类型等
。
02
建筑平面图的识读
选择合适的投影方向和剖 切位置
根据建筑物的特点和需要选择 合适的投影方向和剖切位置， 以尽可能完整地表达建筑物的 构造和空间关系。
确定地面线和标高
根据建筑物的实际位置和高度 确定地面线和标高，以确保剖 面图的准确性和可靠性。
绘制建筑构造层次
按照建筑物的实际构造逐层绘 制剖面图，包括基础、墙体、 楼板、屋顶等部分。
关注细节
注意观察平面图的细节，如墙线的厚度、门 窗的位置和大小等。
注意比例尺
了解平面图的比例尺，以便更好地理解空间 大小和尺寸。
结合其他图纸
结合立面图、剖面图等其他图纸，更好地理 解建筑物的结构和功能。
建筑平面图的绘制方法
确定绘图比例
根据需要选择合适的绘图比例，如1:100或1:50 等。
添加门窗、楼梯、阳台等元素
06
建筑识图实践案例
住宅小区的建筑识图案例
建筑工程识图技巧(如何看建筑施工图)
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图,再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建筑施工图的识读
0
100
Y
B
0 Y
测量坐标定位法
建筑坐标定位法
总平面图的图示内容
1．新建建筑物所处的地形。 2．新建建筑物的位置。 3．新建建筑物的室内外标高。 4．相邻原有建筑物、拆除建筑物的位置或范围。 5．附近的地形、地物等。 6．指北针或风向频率玫瑰图。 7．绿化规划和管道布置。 8. 道路（或铁路）和明沟等的起点、变坡点、转折点、 终点的标高与坡向箭头。
1
2
平面图
3
1:100
120 250
1130
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。 使用面积是指建筑物各层平面布置中可直接为生产或生
活使用的净面积总和。 建筑面积是指各层建筑外墙结构的外围水平面积之和。
包括使用面积、辅助面积和结构面积。
内部尺寸 尺寸 外部尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设 备（如厕所、盥洗室等）的大小位置。
9．详图索引符号；
10．施工说明等。
（1）底层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的位 置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。 （2）二层或二层以上楼层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的 位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。 （3）屋顶平面图
标准图集——建筑施工图中“建筑详图”采用国家和 地方制定的标准详图做法，并将做法汇总成册的图样。
三、建筑总平面图
内容和用途
内容： 建筑总平面图是采用俯视投影的图示方 法，绘制新建房屋所在基地范围内的地形、地 貌、道路、建筑物、构筑物等的水平投影图。 用途：建筑总平面图是新建房屋定位、土方施 工以及绘制水、暖、电等管线总平面图和施工 总平面图的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：有特殊需要的图纸，可采用b×l为841mm×891mm与1189mm×1261mm的幅面。
标题栏（图标）是什么样的？
1.设计单位名称
2.工程名称
3.签字区
4.图名区
5.图号区
“建筑施工图”具体包括哪些图纸？
建筑施工图
建筑图纸目录 建筑首页图 建筑平面图 建筑立面图 建筑剖面图
建筑详图
建筑首页图中一般包括哪些内容？
什么是“横式图幅” ？
什么是“立式图幅”？
A0~A3立式图幅
A4立式图幅
图幅短边尺寸够用，长边尺寸不够用怎么办？
2.1.3 图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规 定。
幅面尺寸
表2.1.3 图纸长边加长尺寸(mm)
长边尺寸
长边加长后尺寸
A0
1189 1486 1635 1783 1932 2080 2230 2378
建筑物室内装饰装修包括哪些内容？ ——墙面、地面、天棚、踢脚线如何装修？包括用什么材料，
怎么做等。
此类信息已经全部汇总在建筑首页图中“室内装修表” 里，其它图纸中不包含此类内容。
如何知道建筑物所有门、窗的数量和制作方法？
建筑物的门、窗需要提前加工，需要委托加工厂制作 如何给加工厂提供门窗数量、制作详图等信息？
图纸目录和建筑首页图的识读
本次课要学会什么能力？
能识读图纸目录和建筑首页图
本次课涉及哪些知识？
“图纸”的构成 识图与绘图的依据《房屋建筑制图统一标准》 建筑施工图的组成 首页图的识读方法
要完成的两个任务
图纸目录
建筑首页图
图纸目录中有哪些内容？
1.工
1.采用的标准图集目录 3.室内装修表
2.门窗表 4.设计指标表
一套“完整”的建筑施工图如何构成？
建筑施工图
建筑图纸目录 建筑首页图 建筑平面图 建筑立面图 建筑剖面图
建筑详图 选用的标准图集
在建筑首页图中的“标准图集选用表”中汇总了选用 的所有标准图集。
要想知道建筑物室内如何装饰装修怎么办？
表2.1.1 幅面及图框尺寸（mm）
幅面代号 尺寸代码
A0
A1
A2
A3
A4
b×l
841×1189 594×841 420×594 297×420 210×297
c
10
5
a
25
图幅尺寸之间有何关系？
按图纸长边尺寸对折后，各图幅面积间关系： A0=2A1； A1=2A2；A2=2A3； A3=2A4
A0图幅与A1图幅之间的关系需特别注意！
A1
841
1051 1261 1471 1682 1892 2102
A2
594
743 891 1041 1189 1338 1486 1635
幅面尺寸 长边尺寸
续表2.1.3 长边加长后尺寸
A2
594
1783 1932 2080
A3
420
630 841 1051 1261 1471 1682 1892
2.设计阶段
7.修改版次
4.图纸名称
5.图纸编号
6.图纸规格
2.会签栏
图纸是什么样的？
4.图纸内容
图框线 1.图框 图幅线
3.图标
《房屋建筑制图统一标准》是干什么用的？
建筑行业从业人员处理技术问题的依据： ——规程和规范
识图与绘图的依据 ——《房屋建筑制图统一标准》
《规范》对图纸的大小规格是如何规定的？
建筑首页图中列出的“门窗表”中给出了门窗的 种
类、数量及制作详图等信息，经核对后可为加工 厂提供详细的加工制作信息。
如何知道建筑物的占地面积和总建筑面积？
建筑物的占地面积是指建筑物的水平投影面积； 建筑物的总建筑面积是各层建筑面积的总和。
占地面积和总建筑面积是建筑工程概算和预算的 重要依据。此类数据汇总在建筑首页图中的“设 计指标表”中。
