R58中文色标传感器说明书
R58 单色标准型色标传感器使用手册说明书
产品特点白色或蓝绿色LED光源可选，适合专业级用户 可检测16级灰度和低对比度色标 高速，最快响应时间50μs特长景深 +/-3mm，适合抖动场合 双极性输出NPN/PNP和模拟量输出电位器调节开关阈值输出, 方便现场操作型号焦距光源接线方式工作电压输出形式光斑方向R58CW1 5芯2m 电缆R58CW1Q 白光5针Euro 型接插件式R58CG1 5芯2m 电缆R58CG1Q10mm蓝绿光5针Euro 型接插件式10~30V 双极性NPN/PNP 模拟量0~10mA与侧面平行模式设定DIP 开关功能1ON=暗态操作（D.O ）OFF=亮态操作（L.O ）2ON=正常输出OFF=50ms 非重复单稳态触发输出3ON=正常输出OFF=50ms 关延时2&3ON=正常输出OFF=100ms可重复单稳态触发输出4ON=显示10段亮度标志OFF=不显示10段亮度标志R58聚焦式-R58的调节方式标准色标传感器亮态 暗态供电电压和电流 10~30V dc （10%最大纹波），空载电流小于70mA保护电路输入反极性保护和瞬时过电压保护；输出具有上电误脉冲保护和持续过载及短路保护输出形式双极性晶体管输出：一路为PNP 输出，一路NPN 输出模拟量输出为电流型，可根据接受的光强度输出相应的电流额定输出开关量输出：输出每路最大电流为150mA ，截止状态漏电流30V 时小于10μA导通状态电压降：NPN 输出方式150mA 时小于2V ；PNP 输出方式150mA 时小于1.5V 模拟量输出：最大负荷电压降：输入电压减7V检测光斑矩形光斑，在离镜头10mm 处尺寸为1.2mm ×3.8mm 调整方式使用外部调节旋钮可进行15圈灵敏度调节四位DIP 开关设定不同功能工作环境温度：-10℃~+55℃，最大相对湿度：90%，50℃防护等级 NEMA6，IP67抗震动和冲击性符合IEC68-2-6和IEC68-2-27标准应用说明当检测强反光物质上的色标时，应将传感器倾斜5～15度固定，尽量避免将传感器垂直于强反光物质表面安装；为了可靠检测，尽可能减小被测物的抖动。
色标检测传感器E18-F10NK
简介：E18-F10NK 是一种集发射与接收于一体的色标传感器，类型为：NPN 常开型输出。
单色光源经过调制后发出，被检测物反射后，经接收头对进行解调输出。
有效的避免了环境可见光的干扰。
双透镜的使用，延长了传感器的检测距离。
另外在实际使用中，还可以通过传感器尾部的电位器旋钮改变传感器的探测范围。
本色标传感器，具有探测距离远、不受可见光干扰、易于装配、使用方便等特点，可以被应用于物品定位、颜色识别等用途，可以用作广告卷帘灯箱、包装机、切割机等多种生活化工产品上。
色标传感器就其原理来说并不是检测颜色，它是通过检测色标对光束的反射或吸收量与周围材料相比的不同而实现检测的。
所以，颜色的识别要严格与照射在目标上的光谱成分相对应。
在单色光源中，绿光LED（565mm）和红光LED（660mm）各有所长。
绿光在很宽的颜色范围内比红光源灵敏度高。
红光LED 对有限的颜色组合有响应，但它的检测距离比绿光LED 远。
通常红光源传感器的检测距离是绿光源传感器的6～8倍。
电气特性：z 红色：VCC ；绿色：GND ；黄色：OUT 。
z 工作电压：5VDCz 工作电流：10-15mAz 感应距离：3-10CMz Sensing range: 3-10cmz Sensing object: Translucency, opaque 备注：请不要将引线接错，否则将会烧掉传感器z Supply voltage: DC5Vz Output operation: Normally open(O)z Output: DC three-wire system(NPN)机械特性：z 颜色：橙黄色z 直径:18mmz 长度:45mmz 引线长度:40cmz Diameter: 18mm, Length: 45mmz Appearance: Threaded cylindricalz Material: Plastic应用案例：1、广告卷帘灯箱2、膜切机、包装机等3、机器人、智能车黑白线检测等等。

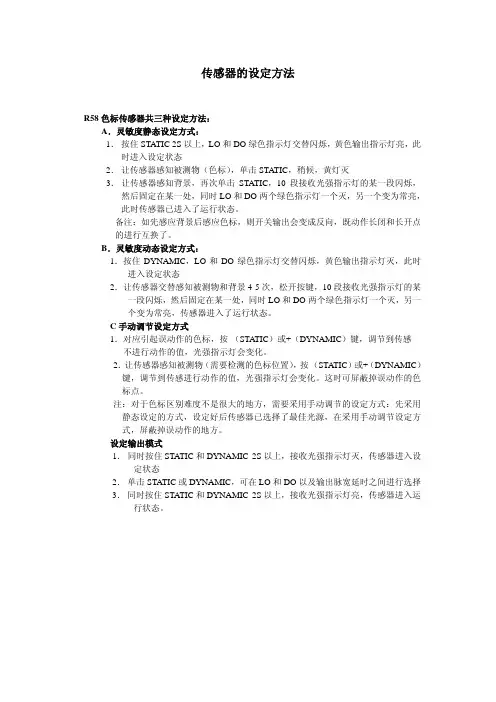

R58产品设定方法
传感器的设定方法R58色标传感器共三种设定方法：A．灵敏度静态设定方式：1．按住STATIC 2S以上，LO和DO绿色指示灯交替闪烁，黄色输出指示灯亮，此时进入设定状态2．让传感器感知被测物（色标），单击STATIC，稍候，黄灯灭3．让传感器感知背景，再次单击STATIC，10段接收光强指示灯的某一段闪烁，然后固定在某一处，同时LO和DO两个绿色指示灯一个灭，另一个变为常亮，此时传感器已进入了运行状态。
备注：如先感应背景后感应色标，则开关输出会变成反向，既动作长闭和长开点的进行互换了。
B．灵敏度动态设定方式：1．按住DYNAMIC，LO和DO绿色指示灯交替闪烁，黄色输出指示灯灭，此时进入设定状态2．让传感器交替感知被测物和背景4-5次，松开按键，10段接收光强指示灯的某一段闪烁，然后固定在某一处，同时LO和DO两个绿色指示灯一个灭，另一个变为常亮，传感器进入了运行状态。
C手动调节设定方式1．对应引起误动作的色标，按-（STATIC）或+（DYNAMIC）键，调节到传感不进行动作的值，光强指示灯会变化。
2．让传感器感知被测物（需要检测的色标位置），按-（STATIC）或+（DYNAMIC）键，调节到传感进行动作的值，光强指示灯会变化。
这时可屏蔽掉误动作的色标点。
注：对于色标区别难度不是很大的地方，需要采用手动调节的设定方式：先采用静态设定的方式，设定好后传感器已选择了最佳光源，在采用手动调节设定方式，屏蔽掉误动作的地方。
设定输出模式1．同时按住STATIC和DYNAMIC 2S以上，接收光强指示灯灭，传感器进入设定状态2．单击STATIC或DYNAMIC，可在LO和DO以及输出脉宽延时之间进行选择3．同时按住STATIC和DYNAMIC 2S以上，接收光强指示灯亮，传感器进入运行状态。
按键锁定/解锁：1给远程示教线（灰）连续提供四个低电位脉冲，按键被锁定2再连续提供四个低电位脉冲，按键解锁。
手动调整光源：1，同时按“动态+、静态-”按钮2s，进入设定状态。
