机械制图基础知识讲义复习进程
机械制图基础知识讲义

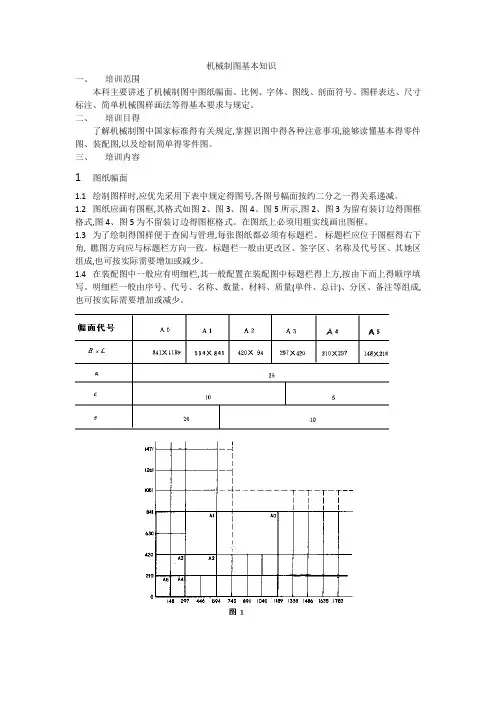

机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等得基本要求与规定。
二、培训目得了解机械制图中国家标准得有关规定,掌握识图中得各种注意事项,能够读懂基本得零件图、装配图,以及绘制简单得零件图。
三、培训内容1图纸幅面1.1绘制图样时,应优先采用下表中规定得图号,各图号幅面按约二分之一得关系递减。
1.2图纸应画有图框,其格式如图2、图3、图4、图5所示,图2、图3为留有装订边得图框格式,图4、图5为不留装订边得图框格式。
在图纸上必须用粗实线画出图框。
1.3为了绘制得图样便于查阅与管理,每张图纸都必须有标题栏。
标题栏应位于图框得右下角, 瞧图方向应与标题栏方向一致。
标题栏一般由更改区、签字区、名称及代号区、其她区组成,也可按实际需要增加或减少。
1.4在装配图中一般应有明细栏,其一般配置在装配图中标题栏得上方,按由下而上得顺序填写。
明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成,也可按实际需要增加或减少。
2比例2.1绘制图样时所采用得比例为图样中机件要素得线性尺寸与实际机件相应要素得线性尺寸之比,即图形得大小与机件得实际大小之比。
2.2绘制图样一般采用下表中规定得比例。
2.3注意:1)绘制同一机件得各个视图应采用相同得比例,并在标题栏得比例一栏中填写。
当某个视图需要采用不同得比例时,必须另行标注。
2)当图纸中孔得直径或板得厚度等于或小于2mm以及斜度与锥度较小时,可不按比例而夸大画出。
3)画图时比列不可随意确定,应按照上表选取,尽量采用1:1得比例画图。
4)图样不论放大或缩小,图样上标注得尺寸均为机件得实际大小,而与采用得比例无关。
3字体3.1图样中书写得字体应做到:字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体得号数,即字体得高度(单位为毫米),分为20、14、10、7、5、3、5、2、5七种。
机械制图基础知识讲解
注意：要逐个形体画
小
重点掌握：
结
一、基本体的三视图画法及面上找点的方法。
投影法
物体 投影面 投射中心 投射线 投影
斜投影法
正投影法
中心投影法
平行投影法
投射线通过物体，向选定的平面进行投射，并在 该面上得到图形的方法——投影法。
中心投影法
投射中心 投射线 物体 投影面 投影
物体位置改 变，投影大 小也改变。
投
影
特
性
投射中心、物体、投影面三者之间的相 对距离对投影的大小有影响。 度量性较差。
●
S O N●
圆锥面是由直线SA ⑵ 圆锥体的三视图
s
A
O1
●
s
●
(n)
k
b″
如何在圆锥面 过锥顶作 上作直线？ 一条素线。 圆的半径？
●
d
k
3.3 简单叠加体的三视图
一、简单叠加体的叠加形式及表面过渡关系
⒈ 回转体与回转体叠加
⒉ 回转体与平面体叠加 形体之间 一般有轮廓线 分界
⒊ 平面体与平面体叠加
t2
四 组合体的尺寸标注
★ 标注尺寸的基本要求
正确： 要符合国家标准的有关规定。
将确定组合体各部分形状大小及相 完全： 对位置的尺寸标注完全，不遗漏， 不重复。
清晰： 尺寸布置要整齐、清晰，便于阅读。
★
基本方法：形体分析法 ⑴ 定形尺寸：
组合体的尺寸标注方法
将组合体分解为若干个基本体和简单体，在形 体分析的基础上标注三类尺寸。 确定各基本体形状和大小的尺寸。
机械制图基础知识讲解
制定：曹忠平
2010年05月23日
机械制图基本知识讲义（详细）
机械制图基本知识讲义（详细）一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。
1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。
通过以下几个例子来具体讲解。
例如1：，它的意思表示如下：＋0.3表示取上公差。
-0.5标识取下公差。
故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2：，它的意思表示合格尺寸在64-0.5到64 0.5之间。
即：63.5到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。
标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。
2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。
2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。
要了解视图是怎样形成的，就必须先认识一下投影。
投影需要有光源、投射线、物体和投影面四个条件才能得到。
太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。
机械制图基础知识讲义
一、机械制图基础知识（一）机械制图的一般规定：1．幅面、图框格式国标GB4457.1○1机械图纸共有A0～A5六种幅面。
A3、A4为我公司图纸常用幅面。
A3 幅面尺寸大小：297*420A4 幅面尺寸大小：210*297其中总成图、总装图、芯体图纸一般采用A3幅面。
其它零件图、部装图为A4幅面。
○2图框格式分加装订边和不加装订边两种2．比例国标GB4457.2比例—指图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
举例：1：10 则图面绘制线长100mm，实际物件1000mm但图面标注为1000mm。
○1绘制同一机件的各个视图应采用相同比例。
若某个视图采用不同比例，必须另行标注。
○2不论缩小还是放大，在注尺寸必须标注机件的实际尺寸值。
3．图线简介国标GB4457.4介绍几种我们公司常见图线：粗实线：可见轮廓线线宽 b细实线：尺寸线尺寸界线、剖面线、螺纹底线、引出线线宽1/3b虚线：不可见轮廓线线宽1/3b细点划线：中心线、轨迹线线宽：1/3b波浪线：剖视的分界线线宽：1/3b4．尺寸标注国标GB4458.4尺寸标注由尺寸数字、尺寸界线、箭头组成。
尺寸标注规则：1>真实反应机件大小，以图样尺寸数值为依据，与图形大小及绘图准确度无关。
2>标注尺寸，为该图样所示机件最后完工尺寸，否则应另加说明。
3>以毫米mm为单位，不需标注计量单位。
4>机件每一个尺寸，只标注一次，标注在反映结构最清晰的图形上。
尺寸标注规范：1>尺寸的数字一般应注写在尺寸线的上方，也可以在中断处。
2>参考尺寸、尺寸数字加圆括弧。
3>尺寸线与尺寸界线相互垂直。
4>标注线性尺寸、尺寸线必须与所在标注的线段平行。
5>在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长。
6>从它们交点处引出尺寸界线。
7>标注直径时，应在尺寸数字前加注符号“Φ”。
标注半径时数字前加注符号“R”，其尺寸线通过圆心，尺寸线的终端应画成箭头。
机械制图复习大纲
复习范围及题型 一、填空、判断题 二、作图题 三、截交、相贯 四、组合体 五、表达方法 剖视图 断面图 六、螺纹及螺纹联接 七、读装配图拆画零件图
单击添加副标题
机械制图复习大纲
总结
第一章 制图的基本知识和技能 尺寸注法 按《机械制图》国家标准的一般规定 确保尺寸标注的正确性。 平面图形的尺寸标注 第二章 投影法与几何元素的投影 一、点的投影 点的投影及投影规律； aa′⊥ox,a′a″⊥oz,aax= a″az 二、 直线的投影 直线相对投影面的位置及其投影特性 1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
单击此处添加大标题内容
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
第一讲机械制图基础知识全篇
注： 机械制图中规定的箭头为实心箭头。
2 标注线性尺寸时，尺寸线应与所标注的线段 平行。尺寸线不能用其他图线代替。
尺寸标注
1 ★当没有足够的位置画箭头或注写尺寸数字时， 中间位置允许用圆点代替箭头，两侧允许将箭 头移至尺寸线外侧，箭头指向尺寸边界，并将 尺寸数字注写在尺寸界限的中间（或侧面）， 并位于尺寸线上方。
尺寸标注
★在光滑过渡处标注尺寸，必须用细实线将轮廓线延 长，从他们的交点处引出尺寸界线。
尺寸标注
★角度的数字一律写成水平方向，注写在尺寸线的中 断处。
★线性尺寸数字不可被任何图线所通过，否则必须将 图线断开。
尺寸标注
当对称机件的图形只画出一半或略大于一半时，尺寸 线应略超过对称中心线或断裂处的边界，此时只在尺 寸线的一端画出箭头。
c 需要标注角度时，角度应注写在字母之后。
图样画法 视图
◆ 局部视图
局部视图是将物体的某一部分向基本投影面投射 所得的视图。局部视图可按基本视图的配置形式配置， 也可按向视图的配置形式配置。
画局部视图时其断裂边界线可用波浪线或双折线， 当局部视图按基本投影关系配置，中间又没有其他图 形隔开时，则不必标注代表视图的任何字母。
相同结构要素的标注
尺寸标注
★线性尺寸的标注应避免标准中限定的30º范围，当 无法避免时，非水平方向的尺寸，其数字可水平地注 写在尺寸线的中断处。
尺寸简化标注
原则 1 简化必须保证不致引起误解和不会产生理解的多意性； 2 简化后的制图应便于识读和绘制，并注重简化的综合
效果。 简化标注示例：
字体
2 绘制技术图样时，应首先考虑看图方便，根据物体的结 构特点，选用适当的表示方法，在完整、清晰的表示物 体形状的前提下，力求制图简便。
机械制图基础知识教案
机械制图基础知识教案一、教学目标1. 了解机械制图的基本知识，掌握机械制图的标准规定和基本要求。
2. 学会使用绘图工具和仪器，掌握基本绘图方法和技巧。
3. 熟悉常见机械图样的表示方法和阅读方法。
二、教学内容1. 机械制图的基本知识制图国家标准图纸的规格和尺寸绘图比例和线型字体和箭头2. 绘图工具和仪器绘图板、丁字尺、三角板圆规、分规、曲线板绘图笔、橡皮、图钉、胶带3. 基本绘图方法点、线、面的绘制方法基本图形的绘制方法尺寸的标注方法文字和箭头的表示方法4. 常见机械图样的表示方法零件图装配图剖面图投影视图5. 机械图样的阅读方法图样的阅读顺序尺寸的识别和理解技术要求和标注的理解图样中的符号和公差的理解三、教学重点与难点1. 教学重点：机械制图的基本知识绘图工具和仪器的使用基本绘图方法常见机械图样的表示方法机械图样的阅读方法2. 教学难点：绘图工具和仪器的使用技巧基本图形的绘制方法尺寸的标注方法机械图样的阅读方法和技巧四、教学方法1. 讲授法：讲解机械制图的基本知识、绘图工具和仪器的使用、基本绘图方法、常见机械图样的表示方法和阅读方法。
2. 示范法：教师示范绘图方法和技巧，学生跟随操作。
3. 练习法：学生自主完成绘图练习，教师进行指导和评价。
五、教学准备1. 教具：绘图板、丁字尺、三角板、圆规、分规、曲线板、绘图笔、橡皮、图钉、胶带等。
2. 教材或教案：机械制图基础知识教材或教案。
3. 课件：教学PPT或幻灯片。
4. 练习题：准备一些机械制图的练习题，用于学生的课堂练习和课后巩固。
六、教学过程1. 引入新课：通过展示实际机械图纸，引起学生对机械制图的兴趣，引出本节课的主题。
2. 讲解基本知识：讲解机械制图的国家标准、图纸规格、绘图比例、线型、字体和箭头等基本知识。
3. 演示绘图工具和仪器使用：演示如何使用绘图板、丁字尺、三角板、圆规、分规、曲线板等绘图工具和仪器。
4. 教授基本绘图方法：讲解点和线的绘制方法，基本图形的绘制方法，尺寸的标注方法，文字和箭头的表示方法。
机械制图复习知识点【可编辑全文】
二.表面粗糙度的代号、符号及其标注
1.表面粗糙度的图形符号
符
号
意义及说明
基本符号，表示表面可用任何方法获得
基本符号加一短画，表示表面是用去除材 料的方法获得。如车、铣、钻、磨、抛光、 腐蚀、电火花加工等。
基本符号加一小圆，表示表面是用不去除 材料方法获得。如铸 、锻、冲压、热轧、冷 轧、粉末治金等。
30
公称尺寸 40
2 标准公差和基本偏差
标准公差
基本偏差
0
+
—
0 基本偏差
标准公差
公称尺寸
⑴ 标准公差 确定公差带的大小。 国家标准共规定了20个等级。即IT01、IT0、IT1—IT18， 从IT01至IT18等级依次降低。 (P303）(表9-3)。
⑵ 基本偏差 用以确定公差带相对于零线的位置。
16
B、凹坑 剖切面通过回转体凹坑的轴线，凹坑应按剖视绘制。
2.当剖切面通过非圆孔 会导致出现完全分离的 两个断面时，这些结构 亦应按剖视绘制。
17
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
⒉ 内螺纹画法
大径线画细实线
•上下极限偏差由标准公差和基本偏差确定。
31
2）装配图标注形式为：
孔的公差带代号
公称尺寸—————————————
轴的公差带代号
40
H7 n6
或40F7/h6
1)采用基孔制配合时，分子
代号为基准孔代号H。
30
H8 f7
2)采用基轴制配合时，分母代号 为基准轴代号h。
40
机械制图、机械基础知识培训教程
变形和振动，降低加工精度。
3）.由于切削所消耗的能量大部分转化成热能，因而使工件产生热膨 胀，工件表层组织发生变化，造成加工表面质量下降、刀具磨损加快等 后果。 4）.由于切削力和切削热的影响，已加工表面层会因塑性变形、弹性 变形的作用而形成变质层，即已加工表面冷作硬化，产生表面残余应力 等。
一、机械制图基本知识
4.公差 尺寸公差：最大极限尺寸减最小极限尺寸之差。公差是尺寸允许的变动 量，是一个没有符号的绝对值。 形状公差有6种：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度 位置公差有8种：平行度、垂直度、倾斜度、位置度、同轴（心）度、对 称度、园跳动、全跳动
一、机械制图基本知识
1）. 在夹紧过程中应保持工件的正确定位。
2）. 夹紧力大小适当，工件在加工过程中不能产生移动，而且不能使工 件产生不允许的变形和表面损伤。
3）. 操作安全、省力、迅速、方便，以减轻工人劳动强度，缩短辅助时
6g——顶径公差带代号（6 g） S——旋合长度代号（短旋合长度）
一、机械制图基本知识
螺纹的旋合长度有三种表示法：L—长旋合长度；N—中等旋和长度； S—短旋合长度。一般中等旋合长度不表注。 内外螺纹旋合在一起时，标注中的公差带代号用斜线分开。 如：M10×6H/6g 当中径和顶径的公差带代号相同时，只标注一个。 2）管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。标注格式为： G——管螺纹代号 1——尺寸代号1英寸
表面加工方法
切削刀具
常用的刀具材料
常用刀具材料基本性能
（二）、切削加工的特点
1.切削加工的优点： 1）.切削加工受被加工材料性质限制较少，大部分金属材料都可以进 行切削加工，只要被加工材料比刀具软就可以。随着高硬度材料（硬质
机械制图基础知识教案
机械制图基础知识教案一、教学目标1. 了解机械制图的基本概念、规范和标准。
2. 掌握平面图形、立体图形的绘制方法和技巧。
3. 熟悉常用绘图工具和设备的使用。
4. 能够阅读和理解机械图纸。
二、教学内容1. 机械制图的基本概念制图的概念、作用和分类机械制图的标准和规范2. 平面图形的绘制点、线、面的表示方法常用绘图命令和工具图形的基本编辑和修改3. 立体图形的绘制立体图形的分类和表示方法常用的立体绘制命令和工具立体图形的编辑和修改4. 机械图纸的阅读图纸的组成和表示方法尺寸的表示和标注公差和配合的表示方法5. 绘图设备的的使用绘图板、丁字尺、圆规、直尺的使用方法绘图软件的基本操作和功能三、教学方法1. 讲授法：讲解机械制图的基本概念、规范和标准。
2. 演示法：展示绘制平面图形、立体图形的方法和技巧。
3. 练习法：让学生亲自动手绘制图形，提高绘图能力。
4. 讨论法：分组讨论图纸的阅读和理解，分享学习心得。
四、教学评价1. 平时练习：评估学生在课堂练习中的绘图技巧和图纸阅读能力。
2. 课程作业：评估学生完成课程作业的质量，包括图形绘制和图纸阅读。
3. 期末考试：评估学生对机械制图基础知识的理解和应用能力。
五、教学资源1. 教材：机械制图基础知识教程。
2. 绘图工具：绘图板、丁字尺、圆规、直尺、橡皮擦等。
3. 教学软件：AutoCAD、SolidWorks等绘图软件。
4. 教学图纸：各类机械图纸样本。
5. 投影仪、黑板、粉笔等教学设备。
六、教学安排1. 课时：本课程共计32课时，每个课时45分钟。
2. 教学计划：课时1-2：机械制图的基本概念、规范和标准。
课时3-4：平面图形的绘制方法和技巧。
课时5-6：立体图形的绘制方法和技巧。
课时7-8：机械图纸的阅读和理解。
课时9-10：绘图设备的的使用和绘图软件的基本操作。
课时11-12：练习和讨论。
课时13-14：课程作业布置和指导。
课时15-16：期末考试复习和考试。
机械制图基本知识(培训资料)课件
剖面和剖视图的画法
总结词
画剖面和剖视图需要遵循一定的步骤和规则。
详细描述
首先，确定需要表达的物体内部结构，选择适当的切割平面。其次，根据切割平面画出剖面线，表示物体被切割 的部分。最后，进行投影，将切割后的物体展示在图纸上，形成剖视图。在画剖视图时，需要注意投影方向、投 影角度和比例等因素，以确保图像准确无误。
线条和标记
线条应该清晰、均匀、不断线，标记应该准确、清晰、简洁。避免使 用模糊或难以理解的标记。
排版
图纸的排版应该整齐、美观，便于阅读和理解。合理安排视图、表格 、文字等元素的位置，使其在视觉上更加协调和易读。
03 三视图基础
主视图、俯视图和左视图的定义和关系
主视图
表示物体正面的投影，通常为物体的 高度方向。
剖面和剖视图的标注和应用
总结词
为了清晰地表达物体的内部结构，需要对剖面和剖视图进行标注。
详细描述
标注的内容包括剖切位置、投影方向和剖视图的名称等。此外，在应用剖面和剖视图时，需要考虑物 体的形状、材料和工艺等因素，以选择合适的表达方法。同时，还需要注意与其他视图保持一致，确 保图纸的准确性和完整性。
06 标准件和常用件的表达方法
标准件和常用件的分类和标记
分类
标准件是指按照国家标准的规格、尺 寸和性能参数制造的零部件，常用件 则是在机械工程中经常使用的具有特 定功能的零部件。
标记
标准件和常用件通常采用统一的标记 系统进行标识，标记中包含了零部件 的名称、规格、型号、制造标准等信 息，以便于识别和管理。
机械制图基本知识(培 训资料)课件
目录
Contents
• 机械制图概述 • 制图基本技能 • 三视图基础 • 剖面和剖视图 • 零件图和装配图 • 标准件和常用件的表达方法
机械制图基础知识
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线（称为剖面线）
螺纹大径（D）— 细实线 螺纹小径 — 粗实线
注意: 只画3/4个圆
注意: D1≈0.85D
螺纹终止线—粗实线
剖面线画到粗实线
⑶内、外螺纹旋合的规定画法
在剖视图中, 内、外 螺纹旋合部分应按外 螺纹的规定画法绘制。 其余部分则按各自规 定画法绘制。
直齿轮测绘
3.直齿圆柱齿轮的规定画法
⑴单个齿轮的画法 按规定轮齿部分的三个圆三种线型: 齿顶圆（齿顶线）—粗实线 分度圆（分度线）—细点画线 齿根圆 — 细实线（可省略）
轮齿按不剖绘制齿轮其余部分按其投影绘制
第三章
AutoCAD绘图注意事项
一、不同的线型采用的不同的层 机械版AutoCAD推荐: 粗实线——AM_0 虚线——AM_3 尺寸标注——AM_5 细实线——AM_6 点划线——AM_7 剖面线——AM_8 双点划线——AM_11
二、视图选择的要求: 1.完全: 零件各部分的结构、形状及其相对位置表达完全
且唯一确定； 2.正确: 视图之间的投影关系及表达方法要正确； 3.清楚: 所画图形要清晰易懂。 三、视图选择的方法及步骤
3.选择其他视图: 首先考虑表达主要形体的其它视图， 再补全次要形体的视图。
四、零件分类: 1 .轴类零件: 阶梯轴、电主轴、凸轮轴…… 2.箱体类零件: 主轴箱箱体、变速箱箱体、发动机箱体…… 3.盘类零件: 轴承盖、皮带轮、链轮、齿轮…… 4.钣金类零件 5.螺纹类零件: 滑动丝杠…… 6.杠件、板件类零件…… 7.专用类零件……
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图基础知识讲义机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。
二、培训目的了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项，能够读懂基本的零件图、装配图，以及绘制简单的零件图。
三、培训内容1 图纸幅面1.1绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减。
1.2图纸应画有图框，其格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。
在图纸上必须用粗实线画出图框。
1.3为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏。
标题栏应位于图框的右下角，看图方向应与标题栏方向一致。
标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少。
1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方，按由下而上的顺序填写。
明细栏一般由序号、代号、名称、数量、材料、质量（单件、总计）、分区、备注等组成，也可按实际需要增加或减少。
K7f图4® 5 2 比例2.1绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。
2.2绘制图样一般采用下表中规定的比例。
2.3 注意：1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。
当某个视图需要采用不同的比例时，必须另行标注。
2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图。
4）图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。
3字体3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。
汉字应用长仿宋体书写。
3.2字体的号数，即字体的高度（单位为毫米），分为20、14、10、7、5、3.5、2.5七种。
字体的宽度约等于字体高度的三分之二。
3.3用作指数、分数、极限偏差、注脚等的数字及字母，一般采用小一号字体。
4 图线4.1 各种图线的名称、型式、代号、宽度以及在图上的一般应用见下表。
4.1.1粗实线：主要用于可见轮廓线和可见过渡线。
4.1.2细实线：用途较多，主要用于尺寸线、尺寸界线及剖面线。
4.1.3虚线：主要用于不可见轮廓线和不可见过渡线。
4.1.4细点画线：主要用于轴线及对称中心线。
4.1.5双点画线：主要用于相邻零件的轮廓线及极限位置的轮廓线。
4.1.6粗点画线：主要用于特殊要求的线。
4.1.7波浪线：主要用于断裂处的边界线及视图和剖视的分界线。
4.1.8双折线：主要用于断裂处的边界线。
4.2图线的宽度图线分为粗、细两种。
粗线的宽度b应按图的大小和复杂程度，在0.5 mm〜2mm之间选择（一般取0.7mm），细线的宽度约为b/3。
图线宽度的推荐系列为：0.18 mm、0.25 mm、0.35 mm、0.5 mm、0.7 mm、1 mm、1.4 mm、2mm。
4.3图线画法4.3.1同一图样中同类图线的宽度应基本一致。
虚线、点划线及双点划线的线段长度和间隔应各自大致相等。
4.3.2两条平行线（包括剖面线）之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm 。
4.3.3绘制圆的对称中心线时，圆心应为线段的交点。
点划线和双点划线的首末两端应是 线段而不时短划，且超出图形轮廓线约2mm 〜5mm 。
4.3.4在较小的图形上绘制点划线或双点划线有困难时，可用细实线代替。
5剖面符号5.1在剖视和剖面图中，应采用下表所规定的剖面符号。
r "注：剖符号仅表示材料的类别，材料的名称和代号必须另行注明5.2剖面符号的画法5.2.1在同一金属零件的零件图中，剖视图、剖面图的剖面线，应画成间隔相等、方向相同而且与水平成45。
的平行线（图6）。
当图形中的主要轮廓线与水平成45。
时，该图形的剖面线应画成与水平成 30°或60°的平行线，其倾斜的方向仍与其它图形的剖面线一致 （图 7）。
皆f ・电枢、变压署和 电抗器等的送钢片（已有爼定剖面将号者隐外〕朝務視鞍土图8图95.2.2当被剖部分的图形面积较大时，可以只沿轮廓的周边画出剖面符号（图8）。
523如仅需画出剖视图中的一部分图形，其边界又不画波浪线时，则应将剖面线绘制整 齐（图9）。
5.2.4在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间 隔不等（图8、图9）。
同一装配图中的同一零件的剖面线应方向相同、间隔相等。
除金属零 件外，当各邻接零件的剖面符号相同时，应采用疏密不一的方法以示区别。
5.2.5在装配图中，宽度小于或等于2mm 的狭小面积的剖面，可用涂黑代替剖面符号。
如 果是玻璃或其它材料，而不宜涂墨时，可不画剖面符号。
当两邻接剖面均涂黑时，两剖面 之间应留出不小于0.7mm 勺空隙。
6图样表达45L6.1总则6.1.1绘制机械图样时，首先考虑看图方便。
根据机件的结构特点，选用适当的表达方法。
在完整清晰地表达机件各部分形状的前提下，力求制图简便。
6.1.2机件的图形按正投影法绘制，即投影线垂直于投影面。
6.2视图一一向投影面投影所得的图形。
一般只画机件的可见部分。
6.2.1基本视图一一向基本投影面投影所得的视图。
基本投影面规定为正六面体的六个面, 各投影面的展开方法见图10。
6.2.1.1基本视图名称及其投影方向的规定：主视图一一由前向后投影所得的视图; 俯视图一一由上向下投影所得的视图; 左视图一一由左向右投影所得的视图; 右视图一一由右向左投影所得的视图; 仰视图一一由下向上投影所得的视图; 后视图一一由后向前投影所得的视图。
6.2.1.2基本视图的配置关系见图11。
图11注：在同一张图纸内按基本视图配置视图时，一律不标注视图的名称。
如不能 按基本视图配置视图时，应在视图的上方标出视图的名称“X 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母 写拉丁字母的代号（图12）。
）8am“X 向”中的“X”为大图126.2.2斜视图一一机件向不平行于任何基本投影面的平面投影所得的视图。
画斜视图时，必 须在视图的上方标出视图的名称“ X 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母（图13 ）。
图13623局部视图一一将机件的某一部分向基本投影面投影所得的视图。
画局部视图时，一般 在局部视图上方标出视图的名称“X 向”，在相应的视图附近用箭头指明投影方向，并注 上同样的字母（图14）。
当局部视图按投影关系配置，中间又没有其它图形隔开时，可省 略标注（图13）。
A —AB\ B — 8图146.2.4旋转视图一一假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投 影面投影所得的视图。
6.3剖视图—假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形（图14）。
6.3.1全剖视图一一用剖切平面完全地剖开机件所得的剖视图（图14）。
6.3.2半剖视图一一当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画成剖视，另一半画成视图。
机件的形状接近于对称，且不对称部分已另有图形表达清楚时，也可以画成半剖视。
6.3.3局部剖视图一一用剖切平面局部地剖开机件所得的剖视图。
局部剖视图用波浪线分界，波浪线不应和图样上其它图线重合。
当被剖结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线（图15）。
图156.3.4剖切位置与剖视图的标注一般应在剖视图的上方用字母标出剖视图的名称“X- X”。
在相应的视图上用剖切符号表示剖切位置，用箭头表示投影方向，并注上同样的字母。
当剖视图按投影关系配置，中间又没有其它图形隔开时，可省略箭头（图14）。
6.4剖面图一一假想用剖切平面将机件的某处切断，仅画出断面的图形（图佝。
C ~:―— 6.5局部放大图一一将机件的部分结构，用大于原图形所采用的比例画出的图形。
局部放大图可画成视图、剖视、剖面，它与被放大部分的表达方式无关。
图167 尺寸注法图样中，图形只能表示物体的形状，不能确定它的大小，因此，图样中必须标注尺寸来确定其大小。
7.1基本规则7.1.1机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
7.1.2图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
7.1.3图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
7.1.4机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
7.2尺寸数字、尺寸线和尺寸界线7.2.1尺寸数字（表示所注尺寸的数值）7.2.1.1线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处17）。
7.2.1.2线性尺寸数字的方向，一般应采用第一种方法注写。
在不致引起误解时，也允许采用第二种方法。
但在一张图样中，应尽可能采用一种方法。
方法1 :数字应按图18所示的方向注写，并尽可能避免在图示 30。
范围内标注 尺寸，当无法避免时可按图19的形式标注。
方法2 :对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处 （图 20）。
7.2.1.3角度的数字一律写成水平方向，一般注写在尺寸线的中断处（图22）。
必要时也可按图23的形式标注在尺寸线的上方或外侧，角度较小时也可用指引线引出标注。
注意角度图18 图19图21图22 图237.2.1.4尺寸数字不可被任何图线所通过，否则必须将该图线断开 （图24）。
7.2.2尺寸线7.2.2.1尺寸线用细实线绘制，其终端用箭头的形式表示。
在位置不够的情况下，允许用7.2.2.2标注线性尺寸时，尺寸线必须与所标注的线段平行。
尺寸线不能用其他图线代 替，一般也不得与其他图线重合或画在其延长线上。
7.2.2.3圆的直径和圆弧半径的尺寸线的终端应画成箭头，当圆弧的半径过大或在图纸范 围内无法标出其圆心位置时，可按图 25a 的形式标注，若不需要标出其圆心位置时，可按图 25b 的形式标注。
圆点或斜线代替箭头（图24）。
图24裂处的边界线，此时仅在尺寸线的一端画出箭头（图26）。
547.2.2.4标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点。
7.2.2.5当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断图267.2.2.6在没有足够的位置画箭头或注写数字时，可按图 斜线代替，尺寸数字写在尺寸界线的外侧或引出标注。
