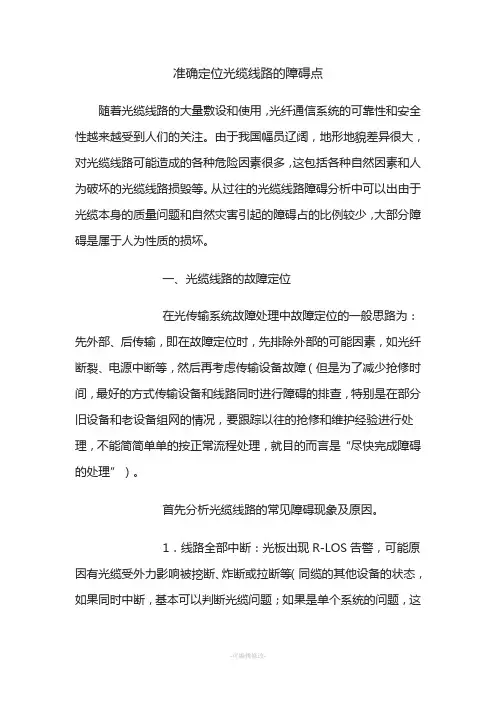

光纤故障快速定位

准确定位光缆线路的障碍点随着光缆线路的大量敷设和使用，光纤通信系统的可靠性和安全性越来越受到人们的关注。

由于我国幅员辽阔，地形地貌差异很大，对光缆线路可能造成的各种危险因素很多，这包括各种自然因素和人为破坏的光缆线路损毁等。

从过往的光缆线路障碍分析中可以出由于光缆本身的质量问题和自然灾害引起的障碍占的比例较少，大部分障碍是属于人为性质的损坏。

一、光缆线路的故障定位在光传输系统故障处理中故障定位的一般思路为：先外部、后传输，即在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，然后再考虑传输设备故障（但是为了减少抢修时间，最好的方式传输设备和线路同时进行障碍的排查，特别是在部分旧设备和老设备组网的情况，要跟踪以往的抢修和维护经验进行处理，不能简简单单的按正常流程处理，就目的而言是“尽快完成障碍的处理”）。

首先分析光缆线路的常见障碍现象及原因。

1．线路全部中断：光板出现R-LOS告警，可能原因有光缆受外力影响被挖断、炸断或拉断等（同缆的其他设备的状态，如果同时中断，基本可以判断光缆问题；如果是单个系统的问题，这样设备可能性加大，可能是设备的发光口出现（最容易忽略）的问题或是收光口的问题，或是光缆单芯出现问题）。

2．个别系统通信质量下降：（1）出现误码告警，可能的原因有光缆在敷设和接续过程中造成光纤的损伤使线路衰耗时小时大，活动连接器未到位或者出现轻微污染，或者其它原因造成适配时好时坏；（2）光纤性能下降，其色散和衰耗特性受环境因素影响产生波动；（3）光纤受侧应力作用，全程衰耗增大；（4）光缆接头盒进水；（5）光纤在某些特殊点受压（如收容盘内压纤），（6）光纤跳纤被外力损伤（特别是被老鼠咬伤或是其他人为因素所致）等。

在确定线路障碍后，用OTDR对线路测试，以确定障碍的性质和部位，当遇到自然灾害或外界施工等外力影响造成光缆线路阻断时，查修人员根据测试人员提供的位置，一般比较容易找到。

但有些时候不容易从路由上的异常现象找到障碍地点，这时，必须根据OTDR测出障碍点到测试点的距离，与原始测试资料进行核对，查出障碍点处于个哪个区段，再通过必要的换算后，再精确丈量其间的地面距离，直至找到障碍点的具体位置。

线路板R-LOS告警的故障分析及定位

７１ —
铁道通信信号
２１第４０２年８卷第１期
事件均消失，基本排除了１、２和３站除东向光＃＃＃
一
秒三闪，为ＲＬＳ告警，判断３≠ 光板故障。 —Ｏ｝站
因为超长距Ｓ２Ｓ４板使用了ＡＤ收光模块，Ｓ４ＬＰ
１．施工意外导致光缆线路中断，由于事发突
告警，可以通过网管或命令行插入ＭＳＲＩ —Ｄ告警或者修改高阶通道追踪字节Ｊ法进行判断。１方
１２案例处理．
然，设备出现ＲＬＳ．Ｏ告警可能没有任何征兆。
２．光缆性能劣化，衰耗逐渐增大直至超过接收灵敏度。此种情况下，在ＲＬＳ产生以前，网．Ｏ管性能事件误码产生，一旦光缆劣化到衰耗超过线路板接收灵敏度则出现ＲＬＳ告警，所以每日利 —Ｏ用网管进行全网性能事件查询必不可少，发现问题
输网造成极大损害，尤其是对无保护的链型组网，
２．使用光功率计测量光缆两端光板的发送和
接收光功率。若对端光板发送光功率正常，而本端接收光功率不正常，则说明是光缆问题；若光板发光功率已经很低，或与原始资料相比下降很多，则判断为光板问题，进行处理。３．使用尾纤将光板收发自环。注意对复用段
２１０２年１月第４８卷第１期

故障定位系统的安装和使用规约解析

蓝瑞故障定位系统安装1、指示器安装方法:需要工具:绝缘杆,安装固定套,操作方法:将安装固定套固定在绝缘杆一端,将故障指示器卡手搬起,固定在固定套上,注意此时需要把卡手打在能拆卸的位置,再将指示器往上顶,卡手下压,卡住架空线,再拉下绝缘杆和固定套,安装完成。

具体请参考实物练习。

安装后图片为: 注意:故障指示器需要安装在数据采集器 10米内,最大不超过 30米。

2、数据采集器安装方法:参考《LR-DCU1数据采集器安装使用说明书 v1》数据采集器,安装支架,太阳能电池板等。

操作方法:上杆安装之前,先将数据采集器和太阳能电池板分别安装在角铁上,再用抱箍将支架抱在电力杆塔上合适高度,离地高度应大于 2.8米,兼顾设备安全和方便人工维护。

在固定抱箍时,要求太阳能电池板的正面朝向东南、正南和西南方向,便于全天候采光。

A、SIM 卡安装:下压箱门把手,打开机箱,用小螺丝刀压 SIM 卡槽的小柱,SIM 卡盒弹起,将 SIM 卡正确放置(注意有斜口 ,再将卡盒插回去;B、将蓄电池(先充好电安装在数据采集器箱内。

把蓄电池用金属条压住,再连接好电池接线(注意正负不能接错。

安装位置关系见下图。

C、正确安装好 RF 和 GPRS 的天线,注意拧紧,最后再将吸盘吸附在安装支架上。

D、安装数据采集器机箱;E、安装太阳能电池板;F、连接太阳能电池板和数据采集器的连线;G、安装固定支架在电线杆上,按下图安装,安装高度:离地高度应大于 2.8米H、打开机箱,将凤凰端子插上,给电控供电,数据采集器开始运行。

内部安装:,总体安装:3、安装顺序及地址记录:A、安装数据采集器的时候,按照电流流动方向,从 DCU 主站号小的开始依次安装;B、安装指示器必须先核对与对应数据采集器一致 (贴牌上有指示器 RF 地址和安装相位 , 并安装在对应的相位上。

C、记录好数据采集器的安装地理位置地址、手机 SIM 卡号和 RF 地址, 和对应故障指示器的安装相位和 RF 地址。

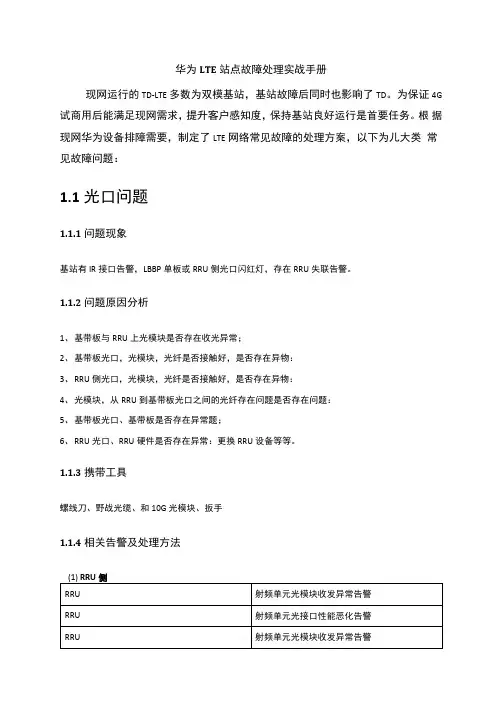

移动4G华为LTE站点故障处理实战手册

华为LTE站点故障处理实战手册现网运行的TD-LTE多数为双模基站，基站故障后同时也影响了TD。

为保证4G 试商用后能满足现网需求，提升客户感知度，保持基站良好运行是首要任务。

根据现网华为设备排障需要，制定了LTE网络常见故障的处理方案，以下为儿大类常见故障问题：1.1光口问题1.1.1问题现象基站有IR接口告警，LBBP单板或RRU侧光口闪红灯，存在RRU失联告警。

1.1.2问题原因分析1、基带板与RRU上光模块是否存在收光异常；2、基带板光口，光模块，光纤是否接触好，是否存在异物：3、RRU侧光口，光模块，光纤是否接触好，是否存在异物：4、光模块，从RRU到基带板光口之间的光纤存在问题是否存在问题：5、基带板光口、基带板是否存在异常题；6、RRU光口、RRU硬件是否存在异常：更换RRU设备等等。

1.1.3携带工具螺线刀、野战光缆、和10G光模块、扳手1.1.4相关告警及处理方法故障说明：光模块光纤故障，或者RRU,基带板光口故障。

处理对策：a、更换告警指示对应的光模块光纤，并对RRU掉电复位。

b、如告警不恢复，更换RRU或基带板。

（2）BBU侧故障说明：BBU与RRU的CPRI链路（链路层）的CPRI数据收发异常时，产生此告警。

可能原因：a、基带板上光模块的光纤接头或光模块未插紧，或光模块故障。

b、RRU端的光纤接头或光模块未插紧，或光模块故障。

c、BBU连接下级射频单元的端口上的光纤接头不洁净，存在灰尘等异物。

d、单模、多模不匹配（光模块同光纤线的模式要匹配）e、基带板同RRU端的光模块速率不匹配。

f、BBU-与RRU之间的光纤线路故障。

g、RRU故障或未上电。

处理对策：a、查询故障链路上基带板同RRU两端的光模块光功率，看是否异常：b、逐步复位RRU,复位基带板，看故障是否恢复：c、带上光功率测试仪，上站排査BBI、RRU两端的光模块及光纤，确认故障。

注：建议将故障的光纤链路同好的链路交叉测试，很快就可找到故障根因。

光传输设备故障定位原则和排除方法

光传输设备故障定位原则和排除方法摘要：本文主要介绍了光传输设备故障的定位原则和排除方法。

在故障定位方面，需要对故障现象进行描述和分析，进行分类和定位，并确定故障的优先级和处理顺序。

在故障排除方面，需要确认故障范围和影响，检查光纤连接和光模块，检查光功率和光信号质量，检查光路和光路保护，并使用测试仪器进行故障定位。

最后，通过案例分析，介绍了光纤连接故障、光路保护故障的排除方法，以期提高故障处理的效率和准确性，保障通信网络的正常运行。

关键词：光传输；设备故障；定位原则；排除方法引言光传输设备是现代通信网络中不可或缺的组成部分，它们承担着将光信号从一个地方传输到另一个地方的重要任务。

然而，由于光传输设备的复杂性和高度集成化，它们也容易出现故障，这会对通信网络的正常运行造成严重影响。

因此，对光传输设备故障的定位和排除方法进行研究具有重要意义。

一、光传输设备故障定位原则1.1故障现象的描述和分析光传输设备故障定位原则中，故障现象的描述和分析是非常重要的，因为只有准确描述和分析故障现象，才能找到故障的根本原因，从而进行有效的故障定位。

故障现象的描述通常包括以下几个方面：（1）故障类型：故障类型可以分为硬件故障和软件故障两种。

硬件故障通常是指设备硬件部分出现故障，例如光模块、光纤、接口等；软件故障则是指设备软件部分出现故障，例如配置错误、程序bug等。

（2）故障表现：故障表现是指故障的具体表现形式，例如设备无法启动、无法连接、无法传输数据等。

（3）故障时段：故障时段是指故障发生的具体时间段，例如白天、晚上、周末等。

（4）故障频率：故障频率是指故障发生的频率，例如每天、每周、每月等。

故障现象的分析通常包括以下几个方面：（1）故障原因：故障原因是指导致故障发生的根本原因，例如设备硬件故障、软件配置错误等。

（2）故障影响范围：故障影响范围是指故障对网络的影响范围，例如是否影响整个网络、是否只影响某个区域等。

（3）故障解决方案：故障解决方案是指针对故障原因提出的解决方案，例如更换故障设备、重新配置软件等[1]。

智能光通信技术-故障定位基本思路和方法

3故障定位基本思路和方法关于本章本章介绍处理常见故障的基本思路和方法。

3.1 故障定位的基本原本节介绍故障定位的基本原则。

则3.2 故障判断与定位的常用方本节介绍故障判断与定位的常用方法。

法3.1 故障定位的基本原则本节介绍故障定位的基本原则。

故障定位关键是：将故障点准确地定位到单站。

故障定位的一般原则可总结为：先外部，后内部；先网络，后网元；先高级，后低级；先多波，后单波；先双向，后单向；先共性，后个别。

先定位外部，后定位内部在进行系统的故障定位时，应该首先排除外部设备的问题。

这些外部设备问题包括光纤、光缆、客户设备和电源等问题。

先定位网络，后定位网元传输设备出现故障时，有时不会只是一个单站出现告警信号，而是在很多单站同时会上报告警。

这时我们就需要通过分析和判断缩小导致故障的范围，快速、准确地定位出是哪个站的问题。

先分析高级别告警，后分析低级别告警在分析告警时，应首先分析高级别的告警，如紧急告警、主要告警；然后再分析低级别的告警，如次要告警和提示告警。

先分析多波信号告警，后分析单波信号告警在分析告警时，应先分析是多个波道都有问题还是仅单波道信号有问题。

多波道信号同时出现故障，问题通常在合波部分，处理了合波部分的故障后，单波道信号告警通常就随之消除了。

先分析双向信号告警，后分析单向信号告警在分析告警时，若“本站收、对端站发”的方向有告警，需要先检查“对端站收、本站发”的方向是否有类似的故障现象，若双方向都有告警需要先分析处理。

先分析共性告警，后分析个别告警在分析告警时，应先分析是个别问题还是共性问题，确定问题的影响范围。

需要确定是一个单板出问题，还是多个单板出现类似问题；对多光口单板，是一个光口有误码还是多个或所有光口都有误码。

3.2 故障判断与定位的常用方法本节介绍故障判断与定位的常用方法。

对于一般性的硬件故障，一般采用“①分析，②环回，③换板”的方法：当故障发生时，首先通过对信号流向、告警事件和性能数据进行分析，初步判断故障点范围。

H3C_S5500-EI[SI]系列以太网交换机_故障处理手册-6W100-整本手册

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

本文档中的信息可能变动，恕不另行通知。

目录1 ACL相关特性故障处理 (1)1.1 ACL下发失败故障处理 (1)1.1.1 故障描述 (1)1.1.2 故障处理流程 (2)1.1.3 故障处理步骤 (2)1.2 故障诊断命令 (3)2 IRF相关特性故障处理 (4)2.1 IRF建立失败故障处理 (4)2.1.1 故障描述 (4)2.1.2 故障处理流程 (4)2.1.3 故障处理步骤 (5)2.2 故障诊断命令 (6)3聚合相关特性故障处理 (6)3.1 聚合不成功故障处理 (6)3.1.1 故障描述 (6)3.1.2 故障处理流程 (7)3.1.3 故障处理步骤 (7)3.2 故障诊断命令 (8)4端口相关故障处理 (8)4.1 端口不Link up故障处理 (8)4.1.1 故障描述 (8)4.1.2 故障处理流程 (9)4.1.3 故障处理步骤 (9)4.2 故障诊断命令 (10)5其它常见故障处理 (11)5.1 CPU占用率高故障处理 (11)5.1.1 故障描述 (11)5.1.2 故障处理流程 (11)5.1.3 故障处理步骤 (11)5.1.4 故障诊断命令 (12)5.2 二层流量转发丢包 (12)5.2.1 故障描述 (12)5.2.2 故障处理流程 (13)5.2.3 故障处理步骤 (13)5.2.4 故障诊断命令 (15)5.3 三层转发丢包故障 (16)5.3.1 故障描述 (16)5.3.2 故障处理流程 (17)5.3.3 故障处理步骤 (17)5.3.4 故障诊断命令 (18)5.4 PoE供电异常 (18)5.4.1 故障描述 (18)5.4.2 故障处理流程 (18)5.4.3 故障处理步骤 (19)5.4.4 故障诊断命令 (20)本文档适用于H3C S5500-EI&S5500-SI系列以太网交换机Release 2208及以上版本。

5GNSAASiR开通及排障手册2020

5GNSAASiR开通及排障手册20205G NSA ASiR开通及排障手册2020目录1.5G NSA ASiR硬件及组网简介 (3)1.15G AirScale BBU硬件介绍及组网 (3)1.2sHUB硬件介绍及组网 (5)1.3 5G pRRH硬件介绍及组网 (6)2.BBU sHUB pRRH软件安装 (6)2.1 AirScale BBU软件安装流程 (6)2.2 sHUB软件安装流程 (9)2.3 pRRH软件安装流程 (10)3.配置BBU & sHUB (10)3.1 4G eNB侧配置 (10)3.2 5G GNB 侧配置 (10)4.常规问题排查 (19)4.1 QSFP的状态检查 (19)4.2 检查BBU状态 (19)4.3 检查HUB与ANT之间的电流 (20)4.4 检查HUB与ANT之间CPRI状态 (20)5. Log获取方法 (21)5.1 sHUB log (21)5.2 BBU DDR4 Logs (21)5.4 BIP Log (21)5.4 TTI log (22)1.5G NSA ASiR硬件及组网简介ASiR 5G Classical组网需要的设备有：AirScale BBU、sHUB、5G pRRH以及LTE site 和4G EPC等设备，拓扑如图1.1。

图1.1 5G NSA Classical 拓扑注：本手册是基于5GC001091-K A5G-1S-1CC-TD-2DL-2UL-5GC001091-5 Feature编写的，其中4G 平台的搭建方式将不包含在此文档中（如需要，请参考其他LTE相关文档）。

其他AirScale BBU与sHUB的组网连线方式可参见如下PPT：Configs.pptx1.15G AirScale BBU硬件介绍及组网5G AirScale BBU由两部分组成，分别为ASIK与ABIL。

其中ASIK与ABIL又分为M01与A101/102两大型号，M*和A*不能同框。

LTE相关故障定位指导书

LTE相关故障定位指导书一、常用维测手段1）基本原则硬件问题原则：通过下电复位、拔插单板操作，解决的问题，不用更换单板，不需返板分析，可以继续使用。

1、基带板问题三板斧：1、使用下电、上电命令（OPR BRDPWR）复位单板；2、复位主控板(RST BRD)；3、拔插单板及换板。

2、主控板问题三板斧：1、复位主控板；2、拔插主控板；3、更换主控板3、RRU问题三板斧：1、光功率仪测试RRU端收发光功率；2、下电、再上电；3、更换RRU4、光模块问题三板斧：1、同好的光模块（带光纤）交叉验证；2、更换光模块或光纤；3、复位两端设备及更换设备。

2）指示灯状态与含义风扇板指示灯说明二、典型问题2.1主控板相关问题1 主区版本不可用告警故障说明：基站有主区和备区两个存储区域，主区用于存放系统当前运行的软件版本，备区用于存放上一个软件版本。

当网元启动过程中，出现主区软件版本不完整或者为空，或者无法识别主区软件时，产生此告警。

处理对策：1、检查备区版本是否正常：执行MML命令LST SOFTWARE查询网元软件版本，根据版本状态判断备区版本是否可用。

若备区可用，并且版本号同主区版本一致，激活备区版本2、重新下载基站软件，并激活。

3、若连续3次下载单板软件都失败，请更换主控板。

4、重新下载并激活软件后，若故障仍然还在，请联系华为研发分析。

问题2 单板硬件故障告警故障说明：主控板出现这个告警的情况较少，常见的故障主要是电源、时钟异常或关键器件自检和加载失败。

处理对策：1、对单板进行下电复位操作。

2、拔插单板，看故障是否解决。

3、将单板插入其它槽位测试，确认是否有相同故障，若更换槽位后单板无故障，那故障可能是软件异常引起，可排除单板硬件故障。

4、提取主控板一键式日志，发送给研发分析。

5、更换主控板。

问题3 板间CANBUS通信异常告警故障说明：CANBUS是一种总线，用于管理基站设备。

当主控板无法通过CANBUS与单板进行通信时，产生此告警。

BBU IR光接口性能恶化告警案例

故障案例：BBU IR光接口性能恶化告警故障现象：当BBU的IR端口上的光模块的接收或发送性能恶化时，产生此告警。

告警信息：无原因分析：1.BBU的IR端口上的光纤接头安装松动，或光模块老化。

2.BBU的IR端口上的光纤接头不洁净，存在灰尘等异物。

3.BBU的IR端口上的光模块的型号（单模/多模、速率）不匹配。

4.下级射频单元上的光纤接头不洁净，存在灰尘等异物。

5.下级射频单元上的光模块的型号（单模/多模、速率）不匹配。

6.BBU与下级射频单元之间的光纤线路存在弯折、挤压或老化，或光纤线路过长（超过40公里），导致光信号在长距离传输后出现较大衰减。

7.下级射频单元上的光纤接头安装松动，或光模块老化处理步骤：1.近端检查BBU的IR端口a.到BBU近端，重新插拔故障IR端口上的光模块和光纤接头。

判断告警是否恢复：Y=>告警已恢复，告警处理结束。

N=>告警未恢复，转b。

b.拔出光模块上的光纤接头，用酒精擦拭以清洁光纤接头，然后重新将光纤接头插好。

判断告警是否恢复：Y=>告警已恢复，告警处理结束。

N=>告警未恢复，转c。

c.检查光模块的型号与BBU是否匹配，包括模式（单模/多模）和速率：Y=>匹配，转e。

N=>不匹配，转d。

d.选择与BBU匹配的光模块。

e.更换光模块。

判断告警是否恢复：Y=>告警已恢复，告警处理结束。

N=>告警未恢复，转2。

2.近端检查下级射频单元的IR端口a.检查下级射频单元的IR端口，重新插拔光模块和光纤接头。

判断告警是否恢复：Y=>告警已恢复，告警处理结束。

N=>告警未恢复，转b。

b.拔出光模块上的光纤接头，用酒精擦拭以清洁光纤接头，然后重新将光纤接头插好。

判断告警是否恢复：Y=>告警已恢复，告警处理结束。

N=>告警未恢复，转c。

c.检查光模块的型号与射频单元是否匹配，包括模式（单模/多模）和速率：Y=>匹配，转e。

LTE故障定位指导

1文档概述硬件问题原则：通过下电复位、拔插单板操作，解决的问题，不用更换单板，不需返板分析，可以继续使用。

1、基带板问题三板斧：1、使用下电、上电命令（OPR BRDPWR）复位单板；2、复位主控板(RST BRD)；3、拔插单板及换板。

2典型问题处理2.1主控板：2.1.1问题1 LMT无法登陆，FE网口不通，NE断链故障说明：单板上层软件启动失败，单板硬件故障，单板bootrom软件故障。

产生故障的可能原因有：1）单板进入安全模式；2）单板硬件故障导致软件不能完成启动流程；3）单板bootrom软件故障。

处理对策：1、查看面板指示灯，若面板灯不亮，请检查电源是否连接正常，电源板面板指示灯是否长亮。

2、若BBU机框只有一个电源板，请再增加一个电源板。

3、LMT无法登陆，若RUN灯常亮，单板能够ping通，单板可能处于安全版本，不要下电或对单板做复位操作，需要等待10分钟即可恢复正常。

4、对BBU机框整框下电，再上电。

5、拔、插主控板，6、更换主控板。

2.1.2问题2 Alarm ID：26250 主区版本不可用告警故障说明：基站有主区和备区两个存储区域，主区用于存放系统当前运行的软件版本，备区用于存放上一个软件版本。

当网元启动过程中，出现主区软件版本不完整或者为空，或者无法识别主区软件时，产生此告警。

处理对策：1、检查备区版本是否正常：执行MML命令LST SOFTWARE查询网元软件版本，根据版本状态判断备区版本是否可用。

若备区可用，并且版本号同主区版本一致，激活备区版本2、重新下载基站软件，并激活。

3、若连续3次下载单板软件都失败，请更换主控板。

阿尔卡特光传输设备安装调试标准化作业指导书

阿尔卡特光传输设备安装调试标准化作业指导书作业班人员：共人工作负责人：作业时间：年月日时分至年月日时分作业地点：作业单位：1 适用范围本作业指导书适用于江西电网采用阿尔卡特光传输设备的安装与调试作业。

2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL/T 544-94《电力系统通信管理规程》国家电网安监[2005]83号《电力安全工作规程》Q/CD-YX-200《江西省电力系统通信运行管理规程》DL 548-94《电力系统通信站防雷运行管理规程》DL/T 547-94《电力系统光纤通信运行管理规程》国家电网公司企业标准《电力通信现场标准化作业规范（征求意见稿）》3 作业前准备3.1 工作任务及人员分工序号内容责任人1 熟悉施工设计图纸2 材料、工器具准备。

3 机架固定、组装。

4 电源接线、设备开通测试。

5 作业结束验收。

3.2 人员要求标准✓序号内容备注1 精神状态良好。

2 具备必要的电气知识，能正确使用工具，了解设备有关技术标准和要求，能正确分析测试结果。

3 工作中互相关心安全生产，杜绝违章行为，知道工作地点、工作任务，熟悉现场安全作业要求，并经现场安全交底。

4 工作班成员要服从工作负责人和专责监护人的安排。

3.3 准备工作安排✓序号工作项目工作内容或要求备注1 勘察现场。

调查作业环境及设备、电路运行情况。

2 开箱验货。

搜集开箱资料、检查设备是否完好。

3 施工方案安排。

熟悉施工图纸、资料，确定施工方案及作业程序。

4 准备工作所需主要工器具。

准备本次施工所必须的工器具。

详见3.45 准备工作所需主要材料。

材料充足、合格，符合现场实际需要。

详见3.56 根据现场工作时间和工作内容落实工作。

工作票应填写正确，并按《电力安全工作规程》执行3.4工器具清单✓序号名称规格单位数量备注1 光功率计2 2M误码仪3 万用表4 冲击电钻5 切割机6 个人工器具7 压线钳8 电吹风9 开丝扳手10 活扳手11 套筒12 钢丝钳13 尖嘴钳14 螺丝刀15 锤子16 板锉17 电烙铁18 绝缘手套19 工具箱3.5施工材料清单序号名称规格单位数量备注1 尾纤2 电缆3 同轴电缆4 电源线5 绑扎带6 胶布7 标签纸8 焊锡丝9 直流空气开关10 单股铜芯线11 黄绿铜芯线12 棉纱13 砂轮片14 棉纱手套15 热缩管16 防火水泥17 钻头18 压线鼻19 记号笔20 小毛刷21 封堵材料3.6 危险点分析与安全控制措施√序号危险点预控措施1 现场安全措施不完备做好安全措施；明确作业地点与带电部位。

IR光口问题定位指导书(严选优质)

Ir光口问题定位指导书张增杰2009年1月3日注：下文故障原因和解决办法是一一对应的。

1 排查光纤、光模块是否可用前提：BBU安装好、CC和FS板运行正常、后台配置好拓扑结构光模块：看光模块上贴的标签， RRU和FS上的光模块都必须用1.25G的，不要用155M的。

1.1开站前光纤排查方法：自环把同一根光纤的两端接在FS配有拓扑结构的（同一个）光口上，看FS面板上对应光口的光信号丢失告警是否消失，消失就说明这根光纤是好的。

用同样方法检测另一根光纤。

1.2开站后光纤排查方法如果该站点只有一个RRU，换同一对备用光纤，等待2～5分钟，看RRU是否起来。

如果该站点有多个RRU，且有运行正常的，有起不来的，按下面步骤操作：a.从FS光口，用起不来RRU的光纤、光模块换运行正常的RRU的光纤、光模块，原来起不来的RRU换了之后起来了，说明是FS的问题，请查找FS的原因。

如果不是，转bb.换光模块，看起不来的RRU能否起来；如果不是光模块问题，转cc.在RRU上接上网线或串口线，直连到RRU（最好用RMB板，避免开盖），如果一直显示”wait forclock lock”,请用备用光纤更换，当显示“10M C“，表明更换光纤成功。

如果不成功，请联系FS开发人员定位。

2 RRU起不来，FS上有“Ir光口光信号丢失”告警可能原因：1、FS与RTR之间的收发光纤接反了；2、FS光口上的光纤未接紧3、后台上在指定光口上配置了RRU，但是实际上没有在此光口上连接RRU。

4、RRU单板没上电5、拓扑结构配置不正确6、其它解决方法：1、将FS相应光口上两根光纤反接，告警消失。

2、检查FS光口上的光纤是否接好。

将之接紧，告警消失。

3、在配置了拓扑结构的RRU的光口上连接上RRU，或者修改拓扑结构4、请给告警RRU上电5、检查拓扑结构，RRU的光口0连接FS或上级RRU6、请联系开发人员定位3 RRU起不来，FS上有“RRU LOS/LOF告警”可能原因：1、FS光口上的光纤未接紧；2、RRU上光纤没有拧好排查方法：1、先检查FS上的光纤是否接好，松的话接紧。

LTE分布式基站Ir接口技术要求-20100308

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳L T E蜂窝移动通信网分布式基站I r接口技术要求L T E I r S p e c i f i c a t i o n f o rD i s t r i b u e dE N B版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施目录前言 (4)1 范围 (5)2 规范性引用文件 (5)3 缩略语 (5)4 概述 (5)5 Ir接口功能要求 (7)5.1 支持的无线电标准 (7)5.2 传输距离 (7)5.3 线速率 (7)5.4 组网形式 (8)5.5 支持AxC能力 (8)5.6 帧同步（功能） (8)5.7 用户面IQ位宽 (8)5.8 链路保持 (8)5.8.1 LOS/LOF/RAI/SDI (8)5.9 热插拔功能 (8)5.10 Ir接口的四种工作模式 (8)6 Ir接口性能要求 (9)6.1 频率同步 (9)6.2 时延校准 (9)6.3 误比特率 (9)6.4 启动时钟同步时间 (9)7 Ir接口物理层 (9)7.1 基本帧结构 (9)7.2 IQ数据映射 (12)7.2.1 IQ采样位宽 (12)7.2.2 IQ数据格式 (12)7.2.3 IQ数据分配 (13)7.3 超帧结构 (13)7.4 Subchannel 定义 (13)7.5同步数据 (13)7.6物理层控制字定义 (13)7.7 C&M数据通道 (14)7.8协议扩展 (14)7.9厂商自定义 (14)8 Ir接口数据链路层 (15)9 Ir接口应用层 (15)9.1 相关约定 (15)9.1.1 字节序约定 (15)9.1.2 无效值约定 (15)9.1.3 FTP下载约定 (16)9.1.4 TCP连接端口号约定 (16)9.1.5 配置/响应、查询/响应等流程中BBU和RRU之间应答时间约定 (16)9.1.6 消息处理原则 (16)9.2 消息结构 (16)9.3 消息头 (16)9.4 消息体 (16)9.4.1 通信通道建立及版本核对 (16)9.4.2 版本查询 (27)9.4.3 版本下载 (28)9.4.4 版本激活 (30)9.4.5 状态查询 (31)9.4.6 参数查询 (37)9.4.7 参数配置 (42)9.4.8 初始化校准 (49)9.4.9 周期性校准 (52)9.4.10 校准结果查询 (55)9.4.11 时延测量 (58)9.4.12 告警上报 (61)9.4.13 告警查询 (62)9.4.14 日志上传 (62)9.4.15 RRU复位 (65)9.4.16 通过控制字对远程RRU复位 (66)9.4.17 环回 (67)9.4.18 在位检测 (68)9.4.19 小区配置 (69)9.4.20 周期性校准结果上报 (72)9.5 典型流程 (73)9.6 透传类消息 (74)9.6.1 触发条件 (74)9.6.2 透传消息包含的IE (74)9.7 测试模式 (75)9.7.1 单步校准 (75)10 启动流程 (77)10.1 状态机 (77)10.2 启动流程 (77)11 附录A （规范性附录）时延测量原理 (78)12 附录B （规范性附录）告警表 (80)告警表见表B.1。

华为光传输故障判断与定位的常用方法

华为光传输故障判断与定位的常用方法故障定位的常用方法可简单地总结为：一分析，二环回，三换板。

当故障发生时，首先通过对告警、性能事件、业务流向的分析，初步判断故障点范围。

然后，通过逐段环回，排除外部故障或将故障定位到单个网元，以至单板。

最后，更换引起故障的单板，排除故障。

对于较复杂的故障，需要综合使用所示的方法进行故障定位和处理。

表1 复杂故障的定位和处理常用方法适用范围操作特点告警、性能分析法通用∙把握全网信息∙初步定位故障点∙不影响正常业务依赖于网管环回法分离外部故障，将故障定位到单站、单板∙不依赖于告警、性能事件的分析快捷有效替换法将故障定位到单板，或分离外部故障∙简单∙对备件有需求需要与其它方法同时使用配置数据分析法将故障定位到单站或单板∙可查清故障原因∙定位时间长依赖于网管更改配置法将故障定位到单板∙风险高依赖于网管仪表测试法分离外部故障，解决对接问题∙通用，具有说服力，准确度高∙对仪表有需求需要与其它方法同时使用经验处理法特殊情况∙处理快速∙易误判∙告警、性能分析法告警、性能分析法是定位故障的方法之一。

∙环回法环回法是SDH传输设备定位故障最行之有效的一种方法。

∙替换法替换法是判断和定位故障的方法之一。

∙配置数据分析法配置数据分析法是判断和定位故障的方法之一。

∙更改配置法更改配置法是判断和定位故障的方法之一。

∙PRBS功能测试法PRBS功能测试法是判断和定位故障的方法之一。

∙仪表测试法在定位故障时可以使用仪表测试法。

∙经验处理法通过经验证明的一些方法可定位和判断故障。

∙各种故障定位法的比较故障定位过程中常用的方法各有特点。

BBUIR接口异常告警分析

BBUIR接⼝异常告警分析BBU IR接⼝异常告警分析⼀．告警问题：经过这个⽉的故障处理，发现好多基站会出现BBU IR接⼝异常告警并且总是闪断。

⼆．告警分析：BBU IR接⼝异常告警产⽣的原因，⽆⾮就是设备收到的光功率过⾼或过低所产⽣的告警，但造成光功率异常的原因有很多种，主要有：1.光缆问题2.光模块问题（光模块损坏，光模块不匹配，光模块未插紧）3.设备光⼝问题4.设备电缆问题三．告警误区：很多⼈认为只要哪个设备或端⼝出现BBU IR接⼝异常告警就是这个设备或端⼝问题，然后⼀直对这个设备或端⼝进⾏盲⽬的处理。

其实不是这样的，BBU IR接⼝异常告警可以是根源告警也可以是伴⽣告警，所以我们在处理这个告警的时候要分析它是以根源告警出现还是伴⽣告警出现的。

四．光模块问题：⽬前现⽹所有TD宏站绝⼤多数的光模块型号都是6.144G的光模块，所以在更换光模块的时候⼀定要确定光模块类型，避免光模块混插造成BBU IR接⼝异常闪断（例如：览⼭3站），TD室分站的RRU类型是261的话，光模块要⽤2.5G的，这个跟宏站是有区别的，所以在更换室分站的光模块的时候⼀定要先确定RRU的型号。

五．问题排查通过DSP SFP 可以查询BBU侧和RRU侧的光功率，通过查询信息可以看出BBU侧和RRU 侧的光功率是否正常。

对于光⼝接收异常告警，⼀定要⼀步⼀步把问题定位出来，再根据定位结构进⾏解决即可。

第⼀步：排查问题是否在BBU侧，若是在BBU侧直接更换光模块或单板即可；第⼆步：排查问题是否在RRU侧，若是在RRU侧直接更换光模块或RRU即可；第三步：排查光纤问题，⼀般前两步都没问题，那基本上可以定位是光纤问题。

六．现⽹告警频闪分析现⽹现在存在好多BBU IR接⼝异常告警频闪现象，对于造成这种现象有以下⼏种可能1.TD与LTE共站，由于TD光模块利旧，光模块型号不匹配，2.TD与LTE共站，设备对于光功率的运算⽅法更精确，对光模块收发光强度更⾼，3.光模块损坏。

银泰庆春分布-BBUIR光模块收发发异常告警

基站名称: ht14955银泰庆春分布
告警描述:HZRNC016-T14955-ht14955银泰庆春分布_4 BBU连接的射频单元交流掉电告警柜号=0, 柜号=0, 槽号=3, 端口号=Ir端口0, 具体问题=BBU连接的射频单元交流掉电告警
处理过程:
收到工单后,赶到银泰庆春机房,发现此告警已恢复,查看告警历史记录，90，93两个RRU这两天三次出现故障，都是早上六点左右出现问题，早上九天钟左右恢复，找到对应的RRU，检查相应的电源和光纤连接，未发现异常，怀疑是业主电源问题。

与工程部人员沟通后得知，这段时间他们正在替换应急灯电源，早上五六点施工，十点钟之前完工，在此期间可能会关掉应急电源，而我们的RRU 用的正是为主应急电源。

工程部人员说这两天施工就会结束，这样的话我们就没有必要更换电源了。

与工程部人员商议尽量不要关闭电源后离站。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Ir光口问题定位指导书
张增杰
2009年1月3日
注：下文故障原因和解决办法是一一对应的。

1 排查光纤、光模块是否可用
前提：BBU安装好、CC和FS板运行正常、后台配置好拓扑结构
光模块：看光模块上贴的标签， RRU和FS上的光模块都必须用1.25G的，不要用155M的。

1.1开站前光纤排查方法：自环
把同一根光纤的两端接在FS配有拓扑结构的（同一个）光口上，看FS面板上对应光口的光信号丢失告警是否消失，消失就说明这根光纤是好的。

用同样方法检测另一根光纤。

1.2开站后光纤排查方法
如果该站点只有一个RRU，换同一对备用光纤，等待2～5分钟，看RRU是否起来。

如果该站点有多个RRU，且有运行正常的，有起不来的，按下面步骤操作：
a.从FS光口，用起不来RRU的光纤、光模块换运行正常的RRU的光纤、光模块，原来起不来的RRU
换了之后起来了，说明是FS的问题，请查找FS的原因。

如果不是，转b
b.换光模块，看起不来的RRU能否起来；如果不是光模块问题，转c
c.在RRU上接上网线或串口线，直连到RRU（最好用RMB板，避免开盖），如果一直显示”wait for
clock lock”,请用备用光纤更换，当显示“10M C“，表明更换光纤成功。

如果不成功，请联系FS开发人员定位。

2 RRU起不来，FS上有“Ir光口光信号丢失”告警
可能原因：
1、FS与RTR之间的收发光纤接反了；
2、FS光口上的光纤未接紧
3、后台上在指定光口上配置了RRU，但是实际上没有在此光口上连接RRU。

4、RRU单板没上电
5、拓扑结构配置不正确
6、其它
解决方法：
1、将FS相应光口上两根光纤反接，告警消失。

2、检查FS光口上的光纤是否接好。

将之接紧，告警消失。

3、在配置了拓扑结构的RRU的光口上连接上RRU，或者修改拓扑结构
4、请给告警RRU上电
5、检查拓扑结构，RRU的光口0连接FS或上级RRU
6、请联系开发人员定位
3 RRU起不来，FS上有“RRU LOS/LOF告警”
可能原因：1、FS光口上的光纤未接紧；
2、RRU上光纤没有拧好
排查方法：1、先检查FS上的光纤是否接好，松的话接紧。

2、检查RRU的光纤是否接好，重新拧一遍，看告警是否消失。

解决办法：
1、将FS相应光口上两根光纤反接，告警消失。

2、检查FS光口上的光纤是否接好。

将之接紧，告警消失。

前提：第1步已完成，光纤、光模块是好的。

RRU已上电，有LMT后台
4 RRU上“单板链路断”告警一直不消失；FS运行正常，无告警
可能原因：
1、拓扑结构上配的FS和实际用的FS槽位不同。

2、FS或者RRU的光模块是155M的；
3、光纤、光模块坏
4、RRU上的光纤和FS相应光口接的不是同一对光纤
5、CC上可能没有RRU的路由。

6、RRU是V3 230h1之前的版本，CC放在槽位2（V3基站升级V4时才有）
7、其它
解决办法：
1、对比拓扑结构和实际连的是否一致，不一致的话更改FS的槽位或者更改拓扑结构。

2、分别检查FS和RRU的光模块，看是否是155M的。

是则换为1.25G的光模块。

3、按照第1条“排查光纤、光模块是否可用”的方法排查。

4、确保光纤是同一对，方法同3。

5、telnet 到CC上，敲routeShow，看是否有RRU的200网段的路由。

6、把CC板放在槽位1 ，等待5、6分钟，RRU就运行正常
7、telnet到RTR上，敲ver、version、SwShowV ersion、d 0x0d000000（该命令多敲几次），并把RRU上所有打印信息保存下来，发给家里定位。

5 RRU上“单板链路断”会消失一阵,RRU反复复位
故障原因：
1、boot版本低，V3运行正常，升级V4时RRU反复复位起不来。

2、高层软件问题
3、其它
解决办法：
1、在线升级boot版本，请参考boot在线升级指导书。

2、请联系软件部同事定位
3、当“单板链路断”告警消失时，rlogin 到RTR上，敲ver、version、SwShowV ersion，d
0x0d000000(反复敲几次)，并保留所有打印信息，发回家里
6 V3升级V4 RRU需注意的问题
1、确保boot版本是9，否则在V3的基础上先在线升级boot，再激活V4的规格包
2、在1的基础上，如果V3原来的软件版本是230h1之前的，请把CC放在槽位1。

7 boot在线升级方法（仅限于V3升级V4后RRU起不来，原因是boot版本低的情况）
telnet到RTR上，敲ver，看boot版本，不是9的话，请升级。

boot 版本9：
RTRboot以及在线升级命令:
bootDownLoad("文件存放IP","文件目录名","用户名","密码")
用户名密码没有时不需要写后面两个参数
升级步骤：
1、接上网线，把上面的版本ftp到根目录下，不用改名字，放上去就行了。

2、telnet到RTR板，敲命令 bootDownLoad("文件存放IP","文件目录名","用户名","密码") （注意在RRU稳定时敲此命令，不要在快复位时敲）
例：RTR-> bootDownLoad "199.33.33.33","/ata/MPC852_RTR_0x9_boot.bin" 就可以了。

如果RTR的IP是其他，如199.33.33.67,就用67代替33。

3、升级完后再敲ver查看boot版本是否变成9了。
