实验用描迹法画出电场中平面上等势线【实验目的】学习描绘电场中等势线的方法。

【实验器材】塑料板，白纸，复写纸，导电纸，学生电源，电极，电键，导线，电流表及探针，刻度尺，图针。

【实验步骤】1．〖安装器材〗在塑料板依次使白纸、复写纸、导电纸穿过固定在板上的螺杆，将两个圆柱形铜电极A、B分别套在螺杆上，并用螺母拧紧。

导电纸有导电物质的一面要朝上，并保持圆柱形电极与导电纸良好接触。

如右图。

2．〖连接电路〗电极A与电源的正极相连作为正电荷，电极B与电源的负极相连作为负电荷，两个电极之间的距离约为10厘米，电压约为6伏。

再从一个灵敏电流表的两个接线柱引出两个探针。

把两个探针分别跟导电纸上的两点接触，如果灵敏电流表的指针发生偏转，表示这两点的电势不相等；如果指针不发生偏转，表示这两点的电势相等。

3．〖选基准点〗先在导电纸上画出两个电极的连线，在连线上选取间距大致相等的a、b、c、d、e五个点作基准点，并用探针把它们的位置复印在白纸上。

4．〖找等势点〗将两个探针分别拿在左右手中，用左手中的探针压在a点处，然后在这一基准点的一侧距此基准点约1厘米处再选一个点，在此点将右手的探针跟导电纸接触，此时如电流表的指针发生偏转，就左右移动右手探针的位置，直至找到一点a1，使电流表的指针不发生偏转，说明该点跟基准点的电势相等，用探针把这个点的位置复印的白纸上。

照上述方法在此基准的两侧，探出五个等势点，各点大约相距约1厘米。

5．〖找其他等势点〗按上点的方法，探测出另外四个基准点的等势点。

6．〖画等势线〗取出白纸，根据五个基准点的等势点画出五条平滑的曲线，它们就是五条等势线。

【注意点】⑴本实验是一个探索性实验，类似于画平抛运动的轨迹实验，用电流场模拟静电场描绘电场中的等势线。

实验要选用6V的直流电源，用电源正负极所接的电极表示正、负电荷，并把电极放在导电纸上。

⑵验中要学习选点（基准点）和找点（等势点），以及如何把点复印到白纸上⑶等势点是本实验的关键，实验中使用灵敏电流表的电流＝0时表示它的探针所按的两点电势相等，再通过等势点画平滑的曲线表示等势线。

高中物理电学实验专题

12 电学物理实验1 用描迹法画出电场中平面上等势线实验所用的电流表是零刻度在中央的电流表，在实验前应先测定电流方向与指针偏转方向的关系：将电流表、电池、电阻、导线按图1或图2 连接，其中R 是阻值大的电阻，r 是阻值小的电阻，用导线的a 端试触电流表另一端，就可判定电流方向和指针偏转方向的关系。

该实验是用恒定电流的电流场模拟静电场。

与电池正极相连的A 电极相当于正点电荷，与电池负极相连的B 相当于负点电荷。

白纸应放在最下面，导电纸应放在最上面（涂有导电物质的一面必须向上），复写纸则放在中间。

2 伏安法测电阻1伏安法测电阻有a 、b 两种接法，a 叫(安培计)外接法，b 叫（安培计）内接法。

外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。

如果无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a 点，而将右端第一次接b 点，第二次接c 点，观察电流表和电压表的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。

（这里所说的变化大，是指相对变化，即ΔI /I 和ΔU/U ）。

（1）滑动变阻器的连接滑动变阻器在电路中也有a 、b 两种常用的接法：a 叫限流接法，b叫分压接法。

分压接法被测电阻上电压的调节范围大。

当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。

用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

（2）实物图连线技术无论是分压接法还是限流接法都应该先把伏安法部分接好；对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处）。

对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三部分用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比较该接头和滑动触头两点的电势高低，根据伏安法部分电表正负接线柱的情况，将伏安法部分接入该两点间。

高考物理一轮复习题及答案解析电场

选择题专练卷(五)电场一、单项选择题1．(2013·安徽省名校联考)两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图1甲所示。

一个电量为2 C，质量为1 kg的小物块从C点静止释放，其运动的v-t图像如图1乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)。

则下列说法正确的是()图1A．B点为中垂线上电场强度最大的点，场强E＝2 V/mB．由C到A的过程中物块的电势能先减小后变大C．由C点到A点的过程中，电势逐渐升高D．AB两点的电势差U AB＝－5 V2．一带电小球在电场中仅在电场力作用下，从A点运动到B点，速度大小随时间变化的图像如图2所示，t1、t2分别是带电小球在A、B两点对应的时刻，则下列说法中正确的有()图2A．A处的场强一定大于B处的场强B．A处的电势一定高于B处的电势C．带电小球在A处的电势能一定小于B处的电势能D．带电小球从A到B的过程中，电场力对电荷做正功3．图3所示的电路中C是平行板电容器，开关S先闭合一段时间后断开，然后将平行板的板间距拉大一点，下列说法正确的是()图3A．平行板电容器电容变大B．平行板电容器两板带电量变小C．平行板电容器两板的电势差变小D．平行板电容器两板间的电场强度不变4．如图4所示，实线为方向未知的三条电场线，a、b两带电粒子从电场中的O点以相同的初速度飞出。

仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则()图4A．a一定带正电，b一定带负电B．a的加速度减小，b的加速度增大C．a的电势能减小，b的电势能增大D．a的动能减小，b的动能增大5．空间存在着平行于x轴方向的静电场，其电势φ随x的分布如图5所示，A、M、O、N、B为x轴上的点，|OA|<|OB|，|OM|＝|ON|。

一个带电粒子在电场中仅在电场力作用下从M点由静止开始沿x轴向右运动，则下列判断中正确的是()图5A．粒子一定带正电B．粒子从M向O运动过程中所受电场力均匀增大C．粒子一定能通过N点D．粒子从M向O运动过程电势能逐渐增加6．如图6甲所示，两个平行金属板a、b竖直放置，两板加如图乙所示的电压。

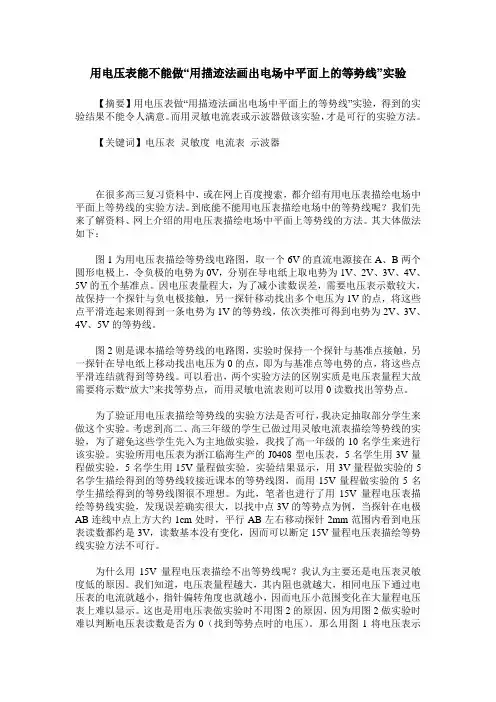

用电压表能不能做“用描迹法画出电场中平面上的等势线”实验
