激光打印机硒鼓工作原理

合集下载

硒鼓的工作过程及其重要性和各组成部分的作用

硒鼓的工作过程及其重要性和各组成部分的作用

硒鼓的工作过程及其重要性和各组成部分的作用一、激光打印机的工作原理及过程激光打印机的工作过程大约可分为:充电→写入→显影→转印→定影→清洁→消电;需要感光鼓参与的就有六个主要过程,如下图示:1.充电:将负电荷充至感光鼓的表面。

2.写数据(激光扫描曝光):将图象的数据信号转换为光信号(激光发射),次一行的方式照射到OPC Drum,从而对感光鼓的表面进行曝光,形成静电潜像。

3.显影(Developing Block):将带磁辊上的负电荷墨粉转移到感光鼓有图像区域表面的过程,从而形成影像。

4.转印:将感光鼓表面的墨粉图像转印至纸上的过程。

5.定影(Fuser Block):通过加热、加压,将墨粉图像定影在纸张上。

6.清洁(Drum Cleaning Block):从鼓上刮去残余的墨粉的过程。

经过转印的后,感光鼓表面上的碳粉并不会完全转移到纸上,所以必须把残留的碳粉用刮板刮除干净。

7.消电:将感光鼓表面的残余电荷消除的过程。

感光鼓经过一连串的步骤后,还会有残余的电荷,若不将这些电荷完全去除,下次再有新的影像时,便会发生重影的现象从上面的工作过程中我们可以看到硒鼓是激光打印机的重要组成部分之一。

它的好坏直接决定的打印件的品质。

二、惠普打印机硒鼓的组成部分及作用:很多零部件组成了HP激光打印机的硒鼓,其中以下七个主要零件,对于打印品质的影响最大。

1 磁辊(Magnetic Developer Roller、光管)主要作用是:控制磁力的方向及大小,带出适量的碳粉,并磨擦磁辊刮板(Doctor Blade)和碳粉,以提升碳粉的带电量。

2 磁辊刮板(Doctor Blade、控制片)主要控制碳粉盒(粉仓)供应到磁辊上的碳粉数量和让碳粉能均匀分布在磁辊上(Magnetic Developer Roller)。

3 磁辊密封档片(Magnetic Roller Sealing Blade、光管密封片)防止碳粉由碳粉槽内漏出4 鼓芯(OPC Drum、感光鼓)接受镭射光的导电写入,并且显像,然后转写至纸上,为一个最容易磨损的零件5 鼓刮板(Wiper Blade、刮粉片、清洁刮板)刮除OPC Drum上残留的碳粉,主要用来清洁OPC Drum6 废粉档片(Recovery Blade、鼓密封片)收集被Wiper Blade刮除的碳粉,以免碳粉掉落到纸上或机器内7 充电辊(Primary Charge Roller 简写:PCR)主要为去除残留在OPC Drum上的电荷,并且为下一次显像做布电的准备以上这些零部件在硒鼓使用的时候都会有不同程度的磨损,所以在硒鼓的使用寿命到期后或需要给硒鼓加粉时,如果不把这些零件更换或只更换鼓芯(OPC Drum)是无法得到最好的打印品质的。

打印机硒鼓原理及问题汇总

打印机硒鼓原理及问题汇总

打印样张出 现黑道
2)感光鼓被强光照射 3)打印机的定影上辊有硬伤
激光打印机常见故障及处理方法(三)
故障名称 故障现象
沿进纸方向,打印样张出现 竖白道 打印样张出 现白道 垂直进纸方向,打印样张出 现白道
故障原因
1)打印机内的激光反射镜污脏 2)墨粉中混入杂质堵塞磁辊 3)感光鼓(OPC)局部曝光 1)感光鼓触点问题引起导电不良 2)鼓粉总成内各零件之间配合运转不畅 1)纸张潮湿 清除杂质
清洁刮刀,充电辊,电运丝,消电灯, 定 影套,不良碳粉
GGGGGG GGGGGG
• 故障解决
处理方法
清洁打印机内的激光反射镜
更换感光鼓或鼓粉总成 更换感光鼓 整合鼓粉总成,使之各传动部 件正常运转 更换打印纸 更换合格墨粉 更换定影膜 更换或修理加热组件 删除作业重新启动电脑,正确 设置打印驱动程序,并关 掉打印机电源,拔掉打印 机电源线及电脑连线后, 再重新插上开启打印机, 如不行更换接口板 添加打印纸,按进纸键进纸 重新插好或更换打印线缆,接 口板 维修或更换接口板,DC控制板 更换鼓芯
处理方法
取出被卡纸张,更换合格打印 纸 更换或清洁搓纸轮、出纸杆 清洁输纸路径 清洁或更换 放纸之前将打印纸充分疏松 更换取纸分离器 多打印几张后可消失 更换转印辊 更换打印介质 更换感光鼓或充电辊 更换清洁刮板 清洁打印机内部,必要时更换 部件 维修或更换鼓粉总成 更换感光鼓或鼓粉总成
样张局部模 糊


• •
• • •
底灰:①粉盒打印初始几页有底灰或纸张较脏属于正常现象。②个别粉盒打 印初始几页有轻微黑边是因磁辊端部涂层较粗糙引起,打印几十页后会消失。 ③环境湿度太大或粉盒保存不当碳粉受潮会引起严重底灰、色浅。最佳工作 环境10oC~33 oC(50 oF~90 oF)/20%~80%。 色浅:怎样判断打印是否色浅,黑体字或图片的黑块有一定的光泽度就不为 色浅。 大部分产品打印初期整体较色浅, 恶劣的气候环境也会导致打印色浅。 机器引起色浅:机器使用太久,定影组件严重磨损、加热膜表面有污垢,加 热温度不够导致色浅。 竖向黑条或较细的黑线:密封刮片、清洁刮片漏粉引起黑条,刮刀缺口或感 光鼓有很深的磨损线引起竖向黑线。 周期性黑点:①充电辊、感光鼓破皮或粘胶,感光鼓对应的周期为95或 76mm,充电辊对应的周期为44或38mm,如出现破皮,则无法修复,如表面 粘胶或其它污渍,用无纺布醮异丙醇可以擦掉。②上定影辊(加热套fuser) 破皮,周期一般为76或70mm。 重影或鬼影(ghost):①机器定影组件较脏,②碳粉、感光鼓引起(碳粉软化 点低、兼容性较差,感光鼓涂层不良) 全黑版或较深的横向黑条:充电辊导电不良。 全白版:磁辊充不到电。

激光打印机的核心部件是硒鼓

激光打印机的核心部件是硒鼓

激光打印机的核心部件是硒鼓00一、硒鼓与墨粉的重要性硒鼓与激光打印机的关联如何呢?我们先来看看激光打印机的工作原理!以黑白激光打印机的工作原理为例:当电脑通过电缆向打印机发送数据时,打印机首先将吸收到的数据临时寄存在缓存中,当接受到一段完全的数据后再发送到打印机的处理器,处理器将这些数据处理成可以驱动打印引擎动作的相似数据表的信号组。

对于激光打印机来说,这些信号组就是驱动激光头工作的一组脉冲信号。

接下来,激光打印机开始工作。

激光打印机的核心技巧就是电子成像技术,这种技术联合了影像学与电子学的原理来天生图像,其中的中心部件是一个可以感光的硒鼓。

激光发射器所发射的激光照射在一个棱柱形的反射镜上,随着反射镜的旋转,光线从硒鼓的一端到另一端顺次扫过(中路过过各种聚焦透镜,使扫描到硒鼓表面的光点十分小),硒鼓以1/300英寸或1/600英寸的步幅转动,扫描部件接下来的一行一行的进行。

事实上,硒鼓是一只表面上涂覆了有机材料(硒,一种罕见元素)的圆筒,预先就带有电荷,当有光芒照射来时,受到照射的部位会发生电阻的反映。

电脑所发送来的数据信号节制着激光的发射,扫描在硒鼓表面的光线一直地变更,这样就会有的地方受到照射,电阻变小,电荷消散,也有的地方没有受到光线照射,仍保存有电荷,终极,硒鼓的表面就构成了由电荷所组成的潜影。

如图。

潜影是如何成为真正打印出来的图像呢?墨粉起了很症结的作用,墨粉本质是一种带电荷的轻微树脂颗粒,其电荷与硒鼓表面上的电荷极性相反,当带有电荷的硒鼓表面经过涂墨辊时,有电荷的部位就吸附着墨粉颗粒,潜影就变成了真正的影像。

硒鼓转动的同时,另一组传动系统将打印纸送进来,打印纸带上了与硒鼓表面极性雷同但强良多的电荷,随后纸张经过带有墨粉的硒鼓,硒鼓表面的墨粉被吸引到打印纸之上,图像就在纸张的表面造成了。

此时,墨粉和打印机仅仅是靠电荷的吸引力而结合在一起,在打印纸被送出打印机之前,经过高温的加热,墨粉被融化,在冷却过程中固化在纸张的表面。

激光打印机硒鼓原理(高精篇)

激光打印机硒鼓原理(高精篇)

激光打印机硒鼓原理(高精篇)**********************************************************激光打印机硒鼓原理篇01-磁辊、显影辊(1、磁辊磁辊是HP Canon系列单组份磁性碳粉结构硒鼓内最重要的显影组件,磁辊对打印品的黑度、鬼影、底灰、周期性白条和页产量等有不同程度的影响。

其主要结构由磁辊套筒、磁芯、磁芯导电支架、磁芯轴套组成,磁辊套筒外涂一层石墨材料,以增加磁辊套筒与碳粉和出粉刀之间的摩擦力。

磁辊表面涂层较薄,磁芯材质很脆,极易损坏。

所以在保存、运输、使用装配过程中必须十分小心,不得将磁辊置于金属材料周围,以免其被磁力吸引到金属材料上导致涂层损伤,也不能使用化学品清洁磁辊避免手直接接触磁辊涂层,因为手上的汗液、分泌油脂会在涂层上留下清晰痕迹,在打印中会出现明显手印。

磁辊的主要技术性能如下:a、良好的表面磁场强度,般磁辊表面的磁场强度为650~1200GS,不同打印机有不同要求,但一般高于或低于打印机适用范围时都会造成黑度的降低,例如7115磁辊的表面磁场强度低于1100GS就会导致打印底灰;b、良好的配合精度,由于磁辊整体配合精度不良导致的打印跳动过大造成套筒表面与磁辊中心的距离及与感光鼓之间间距发生变化,引起磁场强度变化和显影不良。

一般架着套筒两边的非工作面测试磁辊从端头到端头之间的跳动,任何一点的跳动如果超过0.03mm,就有可能产生周期性白条和底灰现象;c、良好的表面涂层性能,磁辊表面涂层的导电率和表面粗糙度对打印黑度和鬼影有显著的控制作用,表面涂层的导电率不良会直接导致打印鬼影,而表面粗糙度过低会使碳粉的摩擦带电量变小对打印黑度有明显影响,表面涂层的耐磨程度直接影响打印寿命,如磁辊涂层不耐磨会导致半周期后打印水波纹的出现,具体表面为页面黑度明显降低,灰度较大页面不均匀现象十分明显。

磁辊表面涂层的缺损区域及脏物会导致打印品页面出现周期性的点、线和斑块形缺陷,磁辊导电支架与硒鼓内导电钢片及打印机内触点接触不良会造成打印间歇性无文字、图像区域,表面涂层的磨损会导致打印品色浅,圆周向的深度磨损线会造成打印页面出现纵向白色线条,磁辊表面涂层不良会造成打印品鬼影现象严重。

硒鼓是什么东西

硒鼓是什么东西

硒鼓是什么东西
硒鼓(Toner cartridge)是一种用于打印机、复印机和激光打印机等设备中的耗材,它包含了打印机墨粉(toner)和其他所需组件。

硒鼓通常由一个塑料外壳、感光鼓(Photoreceptor drum)、镭射装置和墨粉等部分组成。

硒鼓的工作原理是根据激光打印技术。

当需要打印文件时,打印机内部的激光器会将图像或文本信息投射到感光鼓上。

感光鼓上涂有感光层,当激光照射到感光鼓上时,感光层会被激活并形成一个电荷图案。

墨粉负责将电荷图案附着到感光鼓上。

墨粉具有特定的电荷性质,可以吸附在感光鼓上的带电区域,形成粉末图案。

然后,感光鼓将图案传输到打印介质(如纸张)上,完成打印过程。

硒鼓是耗材,当墨粉用尽时,需要更换新的硒鼓。

使用适合打印机型号和规格的硒鼓可以确保打印质量和设备的正常运行。

一般情况下,硒鼓可通过打印机制造商或认可的供应商进行购买和更换。

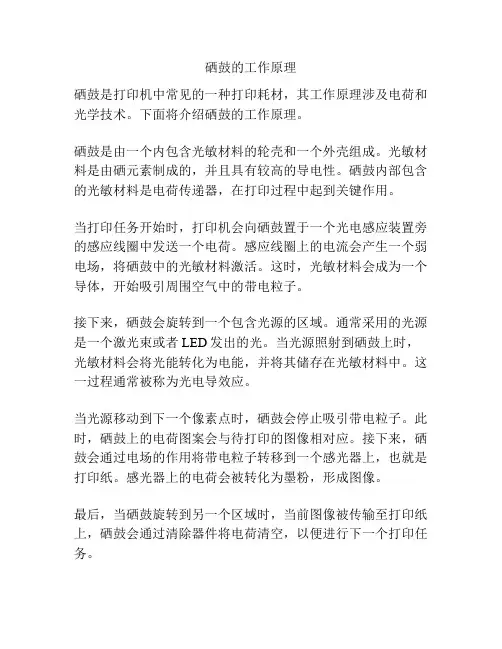

硒鼓的工作原理

硒鼓的工作原理

硒鼓的工作原理
硒鼓是打印机中常见的一种打印耗材,其工作原理涉及电荷和光学技术。

下面将介绍硒鼓的工作原理。

硒鼓是由一个内包含光敏材料的轮壳和一个外壳组成。

光敏材料是由硒元素制成的,并且具有较高的导电性。

硒鼓内部包含的光敏材料是电荷传递器,在打印过程中起到关键作用。

当打印任务开始时,打印机会向硒鼓置于一个光电感应装置旁的感应线圈中发送一个电荷。

感应线圈上的电流会产生一个弱电场,将硒鼓中的光敏材料激活。

这时,光敏材料会成为一个导体,开始吸引周围空气中的带电粒子。

接下来,硒鼓会旋转到一个包含光源的区域。

通常采用的光源是一个激光束或者LED发出的光。

当光源照射到硒鼓上时,光敏材料会将光能转化为电能,并将其储存在光敏材料中。

这一过程通常被称为光电导效应。

当光源移动到下一个像素点时,硒鼓会停止吸引带电粒子。

此时,硒鼓上的电荷图案会与待打印的图像相对应。

接下来,硒鼓会通过电场的作用将带电粒子转移到一个感光器上,也就是打印纸。

感光器上的电荷会被转化为墨粉,形成图像。

最后,当硒鼓旋转到另一个区域时,当前图像被传输至打印纸上,硒鼓会通过清除器件将电荷清空,以便进行下一个打印任务。

总的来说,硒鼓通过感应电荷的传输和光敏材料的转化,实现了打印图像的功能。

它的工作原理利用了硒元素的导电性和光电导效应,为打印机提供了高质量的打印输出。

硒鼓工作原理

硒鼓工作原理

硒鼓工作原理
硒鼓是一种用于打印机和复印机中的重要部件,它的工作原理与光敏感材料有关。

硒鼓内部包含一层感光材料,通常是一种称为氧化锌硒的化合物。

当打印机或复印机开始打印时,感光材料被静电充电。

在打印或复印过程中,激光或LED光束通过反射或透过图像文件的信息被聚焦到硒鼓的表面上。

这些光束与被聚焦的图像信息形成的模式会改变感光材料上的电荷分布。

接下来,硒鼓会转动到一个补给粉末墨盒的位置,墨盒内含有粉末状的墨粒(通常为碳粉)。

由于静电的作用,硒鼓上的感光材料会吸附墨粒,形成一个暂时性的图像。

接着,一个卷式纸张或印刷介质会被传送到硒鼓与墨盒之间的空间,这时候硒鼓会通过压力或者光栅等装置将图像转移到纸张或印刷介质上。

转移完成后,纸张或印刷介质会传送到一个加热装置,这个装置通过熔化墨盒中的墨粉并将其固定在纸张上,最终形成一个可视的图像。

硒鼓的工作原理基于光敏材料的电荷分布变化,它可以根据图像文件的信息生成临时的图像,然后通过转移和固定来形成最终的打印结果。

硒鼓工作原理

硒鼓工作原理

硒鼓工作原理硒鼓是打印机中的重要部件,它的工作原理直接影响着打印机的打印效果和使用寿命。

硒鼓的工作原理主要包括光敏感材料、激光打印技术和静电吸附三个方面。

首先,硒鼓内部包含光敏感材料,这种材料能够对光线产生敏感反应。

在打印过程中,激光打印技术会利用激光束对硒鼓进行扫描,激光束在与硒鼓接触的地方会使硒鼓上的光敏感材料发生电荷的变化。

这个过程相当于在硒鼓表面上生成了一个电荷图案,这个图案就是需要打印的文字或图片的信息。

其次,静电吸附是硒鼓工作原理中的另一个重要环节。

在光敏感材料上生成电荷图案之后,硒鼓会利用静电吸附的原理将这些电荷图案固定在硒鼓表面。

这样,硒鼓就完成了对需要打印信息的处理,为后续的打印工作提供了基础。

最后,硒鼓内部还包含了定影器和清洁辊等部件,这些部件能够确保打印质量和硒鼓的长期稳定工作。

定影器会利用热能将硒鼓表面的电荷图案转移到打印纸上,从而完成打印工作。

而清洁辊则能够定期清洁硒鼓表面,防止打印质量因为灰尘或杂质的堆积而下降。

总的来说,硒鼓工作原理是一个复杂而精密的过程,它涉及到光敏感材料、激光打印技术和静电吸附等多个方面。

只有这些环节都能够正常工作,打印机才能够顺利完成打印任务,给用户带来高质量的打印效果。

因此,用户在使用打印机的过程中,需要注意保护硒鼓,避免硒鼓表面受到损坏或污染,以确保打印机能够长时间稳定工作。

在日常使用中,用户还需要定期清洁硒鼓表面和更换硒鼓等维护工作,这样才能够保证硒鼓的正常工作和打印机的长期使用。

同时,在购买硒鼓时,用户也需要选择正规厂家生产的产品,以确保硒鼓的质量和性能。

通过了解硒鼓的工作原理,用户可以更好地保护和维护打印机,延长打印机的使用寿命,同时也能够获得更好的打印效果。

理光硒鼓的构造原理

理光硒鼓的构造原理

理光硒鼓的构造原理
理光硒鼓是一种用于激光打印机的打印耗材,它的构造原理如下:
1. 鼓面:理光硒鼓的鼓面是由一层感光材料(通常是硒化铜)覆盖的金属滚筒,它负责接收激光打印机发射的激光束并形成图像。

2. 光敏层:鼓面的感光材料是一种光敏物质,它的特点是在光照下电阻会发生变化。

激光束在鼓面上照射时,光敏层上的电荷会被激发并存储。

3. 清晰体:在鼓面上涂覆有一层清晰体,它是一种带有颗粒的粉末材料。

当激光束照射到鼓面上时,光敏层上的电荷会吸引清晰体颗粒,形成激光束照射位置的粉末图像。

4. 开发器:鼓面下方有一个开发器,它通过电磁场的作用将清晰体颗粒带电并吸附在鼓面上的激发电荷上,形成可见的粉末图像。

5. 载体:当打印纸靠近鼓面时,载体滚筒会将粉末图像转移至纸张上,形成最终的打印结果。

以上就是理光硒鼓的构造原理,它能够通过感光和电荷吸附的方式实现激光打印的图像形成。

硒鼓的原理

硒鼓的原理

硒鼓的原理
硒鼓是打印机中的一种重要部件,通常用于激光打印机、复合机等设备中。

其原理是
通过光、电、化学等多种作用,把显影剂定着在纸张上,从而实现打印功能。

硒鼓的主要结构由外壳、光敏鼓、镀锌鼓等部分组成。

其中,光敏鼓是硒鼓的核心部分,通常由铝合金材质制成。

光敏鼓的内部涂有一层硒化镉材料,形成一个高绝缘的光敏层,通过这层光敏层,可以把入射的激光信号转换成电信号,从而控制显影剂的粘附。

当打印机工作时,先通过激光信号,将电荷分布在光敏鼓上,控制激光的照射位置,
形成一个暂时性的静电图像。

然后,在显影装置的作用下,喷出一层细腻的磁性感光粉末,通过静电吸附的作用,只附着在带有负电荷的暂时性静电图像上。

接着,带有粉末的电荷
图形被转移到纸上,再经过加热和压力的作用,将粉末固定在纸上,形成一个持久的印刷
效果。

此外,硒鼓还具有一定的耐用性和重复利用性。

当使用一段时间后,其上的显影剂会
逐渐卸下,使得静电图像逐渐失效。

因此,需要定期更换硒鼓上的显影剂,并对其进行清
洁和维护,保持其良好的工作状态。

总的来说,硒鼓的工作原理是通过光敏鼓、显影装置等部件的作用,将激光信号转换
成电信号,并通过静电图像粘附的方式,实现纸张上的打印效果。

同时,它还具有优异的
耐用性和重复使用性,天然成为了重要的打印器材之一。

激光打印机原理完整版讲解

激光打印机原理完整版讲解

激光打印机原理完整版讲解1. 激光扫描:激光打印机内部有一个激光器,通过控制激光束的强度和方向,使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓,表面涂有感光材料,当激光束照射到感光材料上时,感光材料会根据激光束的强度产生电荷。

2. 显影:感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置,通过磁场将墨粉吸附到感光鼓上。

3. 转印:感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置,通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影:纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置,通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单,但其打印速度快、打印质量高,因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解1. 激光扫描:激光打印机内部有一个激光器,通过控制激光束的强度和方向,使其在感光鼓上形成静电潜像。

感光鼓是一个圆柱形的鼓,表面涂有感光材料,当激光束照射到感光材料上时,感光材料会根据激光束的强度产生电荷。

2. 显影:感光鼓上的静电潜像通过显影器上的墨粉被吸附到感光鼓上。

显影器是一个带有磁性的装置,通过磁场将墨粉吸附到感光鼓上。

3. 转印:感光鼓上的墨粉通过转印辊被转移到纸张上。

转印辊是一个带有电荷的装置,通过电荷将墨粉从感光鼓上吸附到纸张上。

4. 定影:纸张上的墨粉通过加热和压力被熔化并固定在纸张上。

加热器是激光打印机内部的一个装置,通过加热将墨粉熔化并固定在纸张上。

激光打印机的工作原理相对简单,但其打印速度快、打印质量高,因此在办公室和商业环境中被广泛应用。

激光打印机原理完整版讲解激光打印机的工作原理可以形象地比作一台精密的摄影机,它将数字化的文本和图像转换成可视的输出。

这个过程涉及到几个关键步骤,每个步骤都精心设计以确保打印质量。

1. 数据处理:计算机发送的打印作业被转换为打印机能够理解的格式。

硒鼓打印原理

硒鼓打印原理

硒鼓打印原理
硒鼓打印技术是一种常见的打印方式,它利用硒鼓作为光电感应装置,通过静电作用将图像传输到打印介质上。

硒鼓打印原理主要包括光敏感应、电荷沉积、图像传输和固定四个步骤。

首先,光敏感应是硒鼓打印的第一步。

当打印机接收到打印任务后,激光打印机会将图像信息转换成光信号,然后通过镜头聚焦到硒鼓表面。

硒鼓表面的感光材料会受到光线的照射,产生电子-空穴对。

这些电子-空穴对会在外加电场的作用下分离,形成电荷。

接下来是电荷沉积的过程。

在光敏感应后,硒鼓表面会形成一个电荷图像,即图像信息被转换成了电荷图像。

这个电荷图像会随后的步骤传输到打印介质上。

在电荷图像形成后,硒鼓会通过电场的作用将电荷图像转移到感光鼓表面,这样就完成了电荷沉积的过程。

然后是图像传输的步骤。

在电荷图像被转移到感光鼓表面后,感光鼓会通过感光鼓转动系统将电荷图像传输到打印介质上。

这个过程中,感光鼓会旋转并将电荷图像逐渐传输到感光鼓上,形成一个完整的图像。

最后是固定的步骤。

当图像传输到打印介质上后,打印介质会通过加热或压力的方式将墨粉固定在介质表面。

这样就完成了整个硒鼓打印的过程,图像被固定在了打印介质上。

总的来说,硒鼓打印原理是通过光敏感应、电荷沉积、图像传输和固定四个步骤将图像信息从硒鼓传输到打印介质上的过程。

这种打印方式具有打印速度快、图像质量高、耗材成本低等优点,因此在办公和个人打印中得到了广泛的应用。

硒鼓打印原理

硒鼓打印原理

硒鼓打印原理硒鼓打印原理(非磁性墨粉)硒鼓的打印原理大致可以分为下列几步:第一步为充电动作展开的,充电辊在感光鼓表面释放出负极直流电压。

负极电荷的数量是由打印机的精密设定完成的。

第二步为成像阶段,激光光束信息通过反射棱镜(也称之为扫描马达),当反射棱镜旋转时,光束就会形成一股聚焦透镜。

接下来光束会接触到感光鼓的表面,这样就形成了一个静电潜像在感光鼓上面。

大多数的硒鼓,在其11秒的打印页面里,大概会产生3个反射节点。

第三步为显影阶段,静电潜像利用静电作用将显影辊上的墨粉颗粒吸附在感光鼓表面,墨粉是由高压产生的负极直流电压完成吸附动作的,电压受控于打印机的内部精密设置,它将直接决定显影辊上吸附的墨粉数量以及打印精细程度的高低。

墨粉是通过一个进料装置被投放在显影辊上的,通常显影辊上的墨粉数量以及均匀程度是受控于显影辊刮片的。

当激光照射过的区域接近显影辊的时候,被照射过的区域可产生静电,能吸起墨粉颗粒。

接下来静电潜像就被传递到走过感光鼓的打印纸上,由于在纸背面释放了正极电压,这样正负电荷相互吸引,感光鼓的墨粉图像就转印到了打印纸上,在转印辊和纸张硬度,辅以分离消电针三重作用下,打印纸才能从感光鼓上脱离。

接下来经过热转印单元的加热使墨粉颗粒完全与纸张吸附,形成了打印图像。

最后一步是将感光鼓上残留的碳粉“清除”,一般来说,90%的碳粉颗粒都会被热转印到打印纸上,剩余的10%会由清洁刮片来清除到废粉舱里,最后的动作为“除像”,也就是除去静电,充电辊会释放出交流电信号到感光鼓的表面,使其表面的电位回复到初始状态,以便展开下一个循环动作。

非磁性墨粉型硒鼓组件:非磁性墨粉使用于非磁性单组件系统中,含有很少量或是几乎不含金属载体。

大多数的LEXMARK打印机使用这种非磁性墨粉系统。

非磁性墨粉的优点是有弹性,500克的非磁性墨粉最多可以完成20,000页的打印量,而500克的磁性墨粉只能完成最多10,000页的打印量。

激光打印机工作原理及技术解析

激光打印机工作原理及技术解析

深圳市齐心文具股份有限公司激光打印机原理与耗材技术解析一.激光打印机工作原理无论是黑白饥荒打印机还是彩色激光打印机,其基本工作原理是相同的,他们都采用了类似复印机的静电照相技术,将打印机内容转变为感光鼓上的以像素点为单位的点阵位图图像,再转印到打印机纸上形成打印内容。

与复印唯一不同的是光源,复印机采用的是普通白色光源,而激光打印机则采用的是激光束。

在工作过程中计算机先把需要的数据(打印控制器中光栅位图图像数据)转换为激光扫描器的激光束信息,通过反射棱镜对感光鼓照射,此时感光鼓在充电时它的鼓体表面(现在感光鼓表面涂层用的材料一般为TefLon-----聚四氟乙烯)充满了正电荷。

激光器射出的激光抵消了鼓体表面图像部分以外的正电荷,感光鼓体表面形成了以正电荷表示的与打印图像完全相同的图像信息。

这时显影仓已经工作,磁棒上的碳粉颗粒带上了负电荷,随着感光鼓的转动正负电子相依的时候就把碳粉颗粒吸附到感光鼓体上(正负相吸),形成了感光鼓表面的碳粉图像。

而打印纸在与干皇姑接触前就被一充电单元充满负电荷,而所带电压高于感光鼓上的,当打印纸走过感光鼓时,由于正负电荷互相吸引,感光鼓的碳粉图像就转印到打印纸上。

经过热转印单元(定影过程的加热加压)使碳粉颗粒完全与纸张纤维吸附,形成了打印图像。

二.激光打印机工作过程解析第一阶段数据交换系统1.打印机控制器:在激光打印机能够工作之前,它需要获得页面数据并计算机如何将这些数据列印到纸面上。

这个工作由打印机控制器完成。

打印机控制器是激光打印机的主要板载计算机。

它通过某个通信端口(如:USB端口)与主机进行交谈。

在打印作业开始时,激光打印机会与肌注一起确定数据的交换方式。

控制器可能必须定期启动和停止主机,以便处理它已经接收到的信息。

2.打印机的接口和数据传输模式:接口类型也就是指打印机与计算机之间采用的接口类型,通过这项指标也可以简介反映出打印机输出的速度快慢。

目前市场上打印机产品的主要类型包括常见的并行接口、USB 接口以及网络接口。

硒鼓打印原理

硒鼓打印原理

硒鼓打印原理
硒鼓打印技术是一种常见的办公打印技术,它利用硒鼓作为打印介质,通过静
电作用和光敏感作用实现图像的传输和固定。

下面将介绍硒鼓打印的原理和工作过程。

首先,硒鼓打印原理的核心是静电作用。

在硒鼓的表面涂覆有一层光敏感材料,当硒鼓受到光照时,光敏感材料的电阻会发生变化,从而形成静电图像。

在打印过程中,激光打印机或者复印机会使用激光束来照射硒鼓表面,根据打印内容的需要,激光束会逐行扫描硒鼓表面,使得光敏感材料的电阻发生变化,形成静电图像。

接下来,硒鼓打印原理的第二个关键点是粉盒的作用。

粉盒中装有打印墨粉,
当静电图像形成后,墨粉会被静电吸附到硒鼓表面上,形成可见的图像。

这一步骤是打印过程中非常重要的一环,它决定了打印质量的好坏。

墨粉的质量和均匀度会直接影响到打印效果,因此在硒鼓打印技术中,粉盒的设计和墨粉的选择都非常重要。

最后,硒鼓打印原理的最后一步是固定图像。

在墨粉被吸附到硒鼓表面后,需
要将图像固定在打印介质上,这一步骤是通过加热和压力来完成的。

硒鼓会在打印介质上传递,同时加热辊会加热介质表面,使墨粉熔化并固定在介质上。

这样就完成了一次打印过程。

总的来说,硒鼓打印原理是利用静电作用和光敏感作用实现图像的传输和固定。

通过激光束的照射和墨粉的吸附,最终完成打印过程。

硒鼓打印技术因其高质量、高速度和高效率而被广泛应用于办公和商业领域。

希望通过本文的介绍,读者能对硒鼓打印原理有更深入的了解。

激光打印机的组成结构及工作原理(维修必备)

激光打印机的组成结构及工作原理(维修必备)

激光打印机的组成结构及工作原理在激光打印机中显影组件也就是硒鼓担当重要角色。

硒鼓按结构原理可分为鼓芯、粉仓一体式,一体式的代表有:惠普、施乐、三星等,还有一种是鼓芯和粉仓分离式,分离式的代表有:联想、兄弟、奔图。

当然这些品牌有分离式的,同时也有一体式的。

激光打印机里的激光器将计算机输出的信息进行高频调制,由数据控制系统换成字符点阵。

载有字符信息的激光束经过光学系统沿感光鼓的轴线匀速扫描到感光鼓上,从而形成与输入信息相对应的静电潜像,由鼓上的电荷将碳粉吸附鼓上,填充隐藏的图像。

当鼓转动时,将可见的图像转印到纸上,然后通过加热加压使图像浸入纸的纤维中,并最后固化在纸上。

感光鼓(鼓芯):是由铝制的,表面覆盖多层无毒的有机光异体,又称OPC鼓。

感光鼓最大忌高温高湿和近火,多光环境,同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

(注:如果打印时间过长,也会引起感光鼓疲劳,导致打印色浅问题)。

磁辊:是一个永久磁芯的金属套筒,固定在粉仓中,旋转时将碳粉吸附其上,并通过电场和磁场作用将碳粉施加到感光鼓潜像之上。

(注:磁辊的表面涂层磨损、都会弄脏会造成打印色浅和污迹出现。

粉仓刮板:是由金属架和聚氨酯刮片组成(也有金属架和金属薄片组成),它均匀地控制磁辊表面的碳粉量,并使碳粉摩擦带电。

(注:粉仓刮板老化会出现从上至下边缘不清晰的黑色宽线条。

粉仓刮板结粉垢,会导致出粉变少,打印出来的东西不清楚)。

清洁刮刀:当感光鼓完成一次打印后,鼓表面的碳粉图像并不会100%地转印到纸上,因此,要用橡制的清洁刮刀将上一幅图案遗留下来的残余碳粉刮去,存入废粉仓中(当然这种清除必须是在不划伤鼓的前提下进行的)。

(注:如果清洁刮刀老化,无法除净残余碳粉,就会使之附着到下面的页面上,出现不规则的黑色斑点和线条)。

充电辊:充电辊本身被施加交流和直流两种电压,因此它具有双重功能,即给感光鼓表面充电,也能清除一次成像后的残余电位。

激光打印机硒鼓的工作原理及过程

激光打印机硒鼓的工作原理及过程

激光打印机硒鼓的工作原理及过程感光鼓的打印过程最好通过一系列步骤或阶段来说明在第一阶段,主充电辊(PCR)把均匀的负直流电压加在OPC鼓的外表。

这个过程被称为准备阶段。

在第二阶段,(也称为成像阶段),激光束照到OPC鼓面的地方,直流电压对地放电,在鼓上形成静电潜像。

第三阶段,通过显影部分(或粉仓)使鼓上显现出由墨粉微粒组成的墨粉像。

墨粉在磁辊套筒内固定不动的磁极和高压电源产生的可变直流偏压作用下,转移到套筒上。

这个可变直流偏压由打印机的浓度设定控制。

磁辊套筒上的墨粉量由橡胶刮片控制,刮片通过压力保持磁辊套筒上的粉量恒定。

这个刮片也会使墨粉产生静电荷,静电也使墨粉层均匀,使它容易转移到OPC鼓上。

同时在磁辊套筒上还加有交流信号。

这个信号降低了墨粉在磁辊套筒上的附着力,增加了墨粉与鼓上没有经过激光束曝光的区域间的推斥力。

这个交流电位改善了墨粉在打印纸上的浓度和比照度。

随着OPC鼓上被激光曝光的区域接近磁辊,由于墨粉与OPC鼓上被激光曝光的外表具有相反的电位,墨粉微粒被吸到鼓外表上。

在转印辊的作用下,图像被转印到从鼓下方通过的纸上。

转印辊把正电荷加到纸的反面,这个正电荷将鼓外表带负电的墨粉吸到纸上。

纸上剩余的静电荷又被定影组件中的消静电器放掉。

通过定影组件的作用,图像被固定在纸上,定影组件由上定影膜和下定影辊组成。

下橡胶定影辊把纸向上压到上定影膜上,然后使墨粉熔化渗进纸内。

上定影膜采用Canon最新的“Instant-On”技术。

薄而柔软的定影膜由陶瓷加热元件加热。

定影膜升温几乎是瞬间的,因而没有了预热时间。

第四阶段是清洁OPC鼓。

在打印周期中,平均约有90%的墨粉被转印到了纸上。

OPC鼓上仍有10%的剩余墨粉,通过刮板从鼓上清洁下来,在收集叶片的作用下进入废粉仓,并储存在废粉仓中。

一旦打印周期完成了,主充电辊将把交流电压加在鼓外表,消掉留在鼓外表上的剩余电荷。

这时OPC鼓在主充电辊作用下进入准备阶段,开始新的打印周期。

硒鼓工作原理及常见问题及解决

硒鼓工作原理及常见问题及解决

硒鼓工作原理及常见问题及解决硒鼓的工作原理如下:1.充电:硒鼓内部有一个金属辊,会被高压线圈电荷所激活,使得鼓面带有正电荷。

2.感光:激光打印机中的激光束通过扫描镜聚焦到硒鼓表面,照射到硒鼓上的部分区域,对硒鼓进行感光。

3.开发:被激光束照射的区域在感光过程中会丧失带电的电荷,而没有被照射的区域仍然带有正电荷。

开发器滚筒通过旋转将调色剂均匀地涂在硒鼓上,只有带有正电荷的区域会吸附调色剂。

4.传递:打印媒介被送到硒鼓上,调色剂从硒鼓上转移到打印媒介上。

5.固定:打印媒介通过加热来固定调色剂。

下面是一些常见的硒鼓问题及解决方法:1.印刷不清晰:打印出的文件图像模糊或不清晰,很可能是因为硒鼓表面的调色剂粘度过高或过低。

解决方法是更换新的硒鼓或者进行调整调色剂的粘度。

2.印刷速度慢:硒鼓使用时间长了,充电效果会下降,导致打印速度变慢。

可以尝试清洁硒鼓表面或更换新的硒鼓来解决这个问题。

3.白纸出现黑点:当硒鼓表面存在过多的调色剂粉尘或污渍时,会在打印纸上留下黑点。

用软布或专门的硒鼓清洁器进行清洁可以解决这个问题。

4.打印出现杂色块:硒鼓表面的感光层存在损坏或渗透时,打印出的文件可能会出现杂色块。

需要更换新的硒鼓来解决这个问题。

5.打印出来的文件出现白色条纹:当硒鼓表面存在损坏或过多的调色剂时,打印出的文件可能会出现白色条纹。

可以尝试清洁硒鼓或者更换新的硒鼓来解决这个问题。

总结起来,硒鼓的工作原理主要包括充电、感光、开发、传递和固定。

常见的硒鼓问题包括印刷不清晰、印刷速度慢、白纸出现黑点、打印出现杂色块和打印出来的文件出现白色条纹等。

解决这些问题的方法包括更换新的硒鼓、调整调色剂的粘度、清洁硒鼓表面等。

通过理解硒鼓的工作原理和解决常见问题的方法,我们可以更好地维护和使用打印机,延长硒鼓的使用寿命。

硒鼓的工作原理

硒鼓的工作原理

硒鼓的工作原理
硒鼓是一种打印机和复印机中常见的部件,用于储存和传输墨粉。

它的工作原理如下:
首先,硒鼓中涂有一层特殊的化学物质——硒。

这种化学物质在光照下具有光电效应,即当光线照射到硒鼓表面时,硒鼓中的硒会释放出电子。

当打印工作开始时,打印机的激光束首先照射到硒鼓的表面。

激光束是根据打印内容的图像信息控制的,它会将光线聚焦成一个非常细小的点。

激光束照射到硒鼓上的地方,硒鼓中的硒就会受到光的激发,释放出电子。

由于激光的控制,只有需要描绘出的图像的部分才会被激发。

这就形成了一个静电图案,也就是所谓的电子图像。

接下来,硒鼓的表面会通过一个细小的开关,将被激发的区域与未被激发的区域相分离。

分离完成后,硒鼓的表面会通过一个开关与墨粉传输装置相连。

这个装置通常是一个刮刀或者辊子,它的作用是将墨粉均匀地覆盖在硒鼓上。

当墨粉被覆盖到硒鼓上的时候,它会静电吸附在被激发的区域上。

由于硒鼓是静电敏感的,墨粉会被吸附在排斥电荷的地方,形成一个对应于图像的墨粉图案。

接下来,硒鼓会接触到纸张,而纸张又被安置在一个具有静电特性的辊子上。

由于静电作用,墨粉图案会被传递到纸张上。

最后,纸张通过加热装置或者压力辊子将墨粉固定在纸张上,形成最终的打印成果。

总结而言,硒鼓的工作原理是利用光电效应和静电效应。

通过激光束的照射,硒鼓能够将图像信息转化为静电图案,再通过墨粉的吸附和传输将图像转移至纸张上,从而完成打印工作。

粉盒的结构介绍

粉盒的结构介绍

激光打印机的硒鼓和碳粉硒鼓是激光打印机核心部件,也是容易出现各种故障的硬件之一。

而碳粉作为和硒鼓配套的基本耗材,其中关键词激光打印机、硒鼓、碳粉.一、硒鼓的作用、特点和工作原理硒鼓是激光打印机的核心。

如同汽车的发动机一样,主要由光敏半导体制成。

它的工作原理就是“光电转换”的过程。

光敏半导体不仅有普通半导体所具有的受热激发、掺杂后改变电阻率等共性,还具有光电导特性。

换言之,光敏半导体受光照射后,它的电阻可以下降到原来的十分之一至万分之一.硒鼓在激光打印机中作为硬件和耗材使用,一般占整个整机价格的一半左右,目前常用的光导材料有硒一砷(Se 以s)、硫化镉(CdS)。

有机光导材料等几种,因较早硒鼓所用的多为含硒材料,所以称之为硒鼓。

二、硒鼓的结构一般的硒鼓由感光鼓、显影辊、刮粉刀、粉仓、废粉仓、清洁刮刀、传导杆和充电辊等硬件组成:1、感光鼓:感光鼓是一体式碳粉盒的心脏,其它所有部件分布于感光鼓的碉周,以鼓为中心发挥各自不同的作用。

2、显影辊:是对图象密度影响最大的部件之一。

它负责将碳粉从粉仓内吸出,并与碳粉摩擦使碳粉带电。

3、刮粉刀:刮粉刀被安装在磁棍下面,负责控制磁辊上吸附的碳粉层厚度,并协助碳粉摩擦带电。

4、粉仓:所谓的粉仓就是用来装碳粉的仓库,部分粉仓内有一个搅拌器,以确保碳粉顺利提供。

5、废粉仓:用来装废粉的仓库。

在感光鼓表面形成的碳粉图象并不能百分之百的转印到打印介质上,会在感光鼓上残留部分。

在下一次成像前,清洁刮刀将其刮下,收集在废粉仓内。

6、清洁刮刀:负责清除感受光鼓上图像转印后残留的碳粉。

7、传导杆:有些粉盒的粉仓出口有一个碳粉感应杆,用于感应碳粉量的多少,当碳粉不够,使磁辊和传导杆之间出现空隙时机器便会显示碳粉快用完了,出现相对应的信号。

8、充电辊:负责给感光鼓充电和放电。

一般来讲,制作感光鼓用的光导材料及对应技术为激光打印机的核心,应具备以下特性:A.光电导性好。

光电导性是感光鼓的重要指标,它直接影响到打印质量的好坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
11
图9 硒鼓成像盒部分的分解图(Q2612A)
12
图10 黑白激光打印机/硒鼓打印原理图
13
图1 感光材料的特性过程图 c.负电荷流动并与正电荷抵消
3
未受光照的感光 材料部位保留下 的电荷,形静电 潜像(或称潜像)
受光照部位的材料 表面上的负电荷因 与正电荷的抵消而 消失或减弱
++++++++ ++++++++
+ ++ ++ ++ ++ ++ +
图1 感光材料的特性过程图 d.形成潜像
4
负电荷
感光材料 正电荷
+ + ++ ++ ++ +++ + + + + + + + + + + + + + + + + + + ++++ ++++++++++++++++++++++
图1 感光材料的特性过程图 a.带电
1
受光照的感 光材料部位 (阴影部分)
强光或 激光束
+ ++ ++ ++ ++ ++ ++ ++ ++ + + + + + + + + + + + + + + + + + + + + ++++ ++++++++++++++++++++++
图1 感光材料的特性过程图
b.光照
2
光照材料部位上的
负电荷因光材料导
+
通而向正电荷靠拢
++
并与其抵消
++ ++
++
++
感光材料受光照
++ ++
部位电阻值变小
++
+ + + + + + + + + + + + + + + + + + + + ++++
++++++++++++++++++++++
正电荷
图2 常见感光鼓的结构
5
图3 硒鼓的实物外形图
6
成像仓
成像盒部分 充电轴 刮粉片 感光鼓
碳粉仓
搅拌器 碳粉 刮片 磁辊
碳粉盒部分
图4 硒鼓的内部结构图及主要构件
7
图5 硒鼓碳粉盒部分的实物外形图(Q2612A)
8
图6 硒鼓碳粉盒部分的分解图(Q2612A)
9
图7 磁辊的分解图
10
图8 硒鼓成像盒部分的实物外形图(Q2612A)
相关文档
最新文档
